GEBRUIKSAANWIJZING JH-65 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

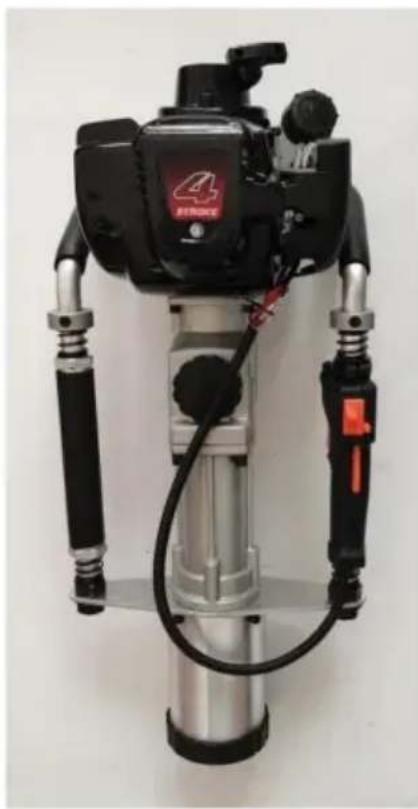

Hekpaalchauffeur

MODEL: JH-65

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Lees voor uw veiligheid de handleiding aandachtig door voordat u de machine gebruikt, anders kan er lichamelijk letsel of mechanische schade ontstaan.

Onderdelen lijst
NEE.	Naam	Afbeelding	Aantal
ÿ ÿ45 mofhuls			1
ÿ	ÿ55 Socket Mouw (Hebben gemonteerdÿ		1
ÿ ÿ88 mof			1
ÿ	Aanzuigtrechter		1
ÿ	Zeef		1
ÿ	4 inbussleutel		1
ÿ	5 inbussleutel		1
ÿ	6 inbussleutel		1
ÿ “ÿ” en “ÿ” conversieschroevendraaier			1
ÿ	Bougieaansluiting		1
ÿ 8-10 niet-verstelbare sleutel			1
ÿ	Maatbeker		1
ÿ	Bougie		1
ÿ	Gereedschapskist		1
ÿ	Product		1

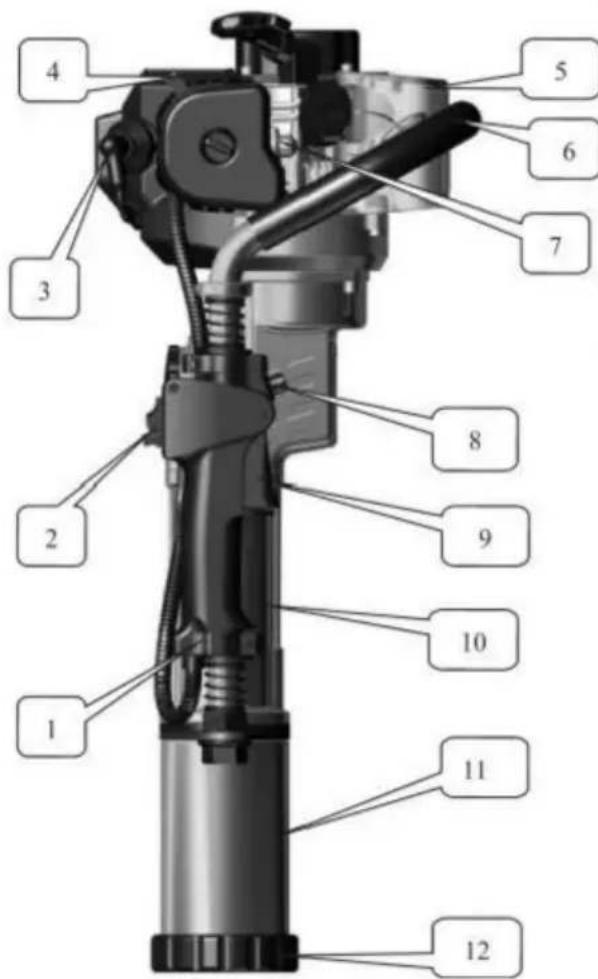

1. Naam van de belangrijkste onderdelen

No Naam van onderdeel		No Naam van onderdeel		No Naam van onderdeel
1	Combinatieschakelaar 2	Stopknop		3	Bougiedop
4	Ventilatieschakelaar 5		Oliekan	Rek met 6 handgrepen
7	Brandstof bubbel	8	Gasknop 9 Gasknop
10	cilinder koffer	11	Stapelmof	12	Stapelmof Houder
13	Steunplaat 14 Handgreephuls	15	Vetdop
16	Positioneringshuls 17 Starter			18	Oliekandop
19	Luchtfilter	20	Dempveer 21 Gaskabel

2. Beschrijving van veilige bediening

1. De bediener moet antislipveiligheidsschoenen en geschikte kleding dragen.

Bij langdurig gebruik moet hij of zij een veiligheidsbril, een helm en dergelijke dragen oordopjes.

1. Houd tijdens het bedienen van de machine uw lichaam in evenwicht, en

ga voor het luchtfilter staan om de machine te bedienen. De exploitant zal dat niet doen roken, eten of kletsen terwijl u de machine bedient.

1. Bedien de machine na het starten niet met één hand.

2. Trek bij het optillen van de machine niet aan de gasknop; dat zal wel gebeuren ervoor zorgen dat de machine stationair draait.

3. Niet-personeel moet wegblijven van het operatiegebied om letsel te voorkomen.

4. Bedien de heimachine op gemiddelde snelheid.

5. Houd het handvat droog en schoon, zonder vettig olie- of brandstofmengsel.

6. Als de machine halverwege wordt gestopt, zorg er dan voor dat u de motor uitzet.

7. Controleer of de bevestigingsschroeven van de connector goed zijn vastgedraaid

voor gebruik. Als het los zit, is het noodzakelijk om de schroeven vóór gebruik vast te draaien.

1. Verbied het gebruik van pure benzine (geen tweetaktolie), zie

Hoofdstuk 4.2 voor aanbevolen brandstofverhoudingen.

1. Benzine is licht ontvlambaar. Vul daarom brandstof bij in a

goed geventileerde omgeving. Tijdens het tanken moet de benzinemotor ingeschakeld zijn uitgeschakeld.

1. Voeg niet te veel olie toe. De olie mag de hals van de olievuller niet overschrijden

benzinetank. Als er brandstof wordt gemorst, start u de machine nadat de brandstof op de machine is vervluchtigd volledig.

1. Draai na het tanken het oliedeksel vast. Controleer tijdens het werk of er olie aanwezig is beschadigd en morst regelmatig. Als er schade wordt geconstateerd, zet u de machine stil onmiddellijk ter vervanging.

2. Reserveer olie in opslagruimten. Verwijder verborgen problemen van vuur of open vlam.

3. Terwijl de heimachine wordt gebruikt in gesloten ruimtes zoals tunnels, greppels

en diepe groef, het is noodzakelijk om een normale luchtcirculatie te garanderen om te voorkomen afvalgasvergiftiging en verstikking.

1. Verbied snel accelereren of remmen om de machine niet te beschadigen.

2. Leeg vóór transport de brandstof uit de brandstoftank om lekkage te voorkomen.

3. Het is niet-professioneel onderhoudspersoneel verboden om te demonteren
   de heimachine om structurele schade aan onderdelen en een kortere levensduur te voorkomen de heimachine of ongevallen.

3. Belangrijkste gebruik en functie

3.1 Gebruik: Het kan worden gebruikt voor het heien van boerderijen en boomgaardhekken buiter of barrières.
3.2 Functie
3.2.1 Het is een draagbare benzineheimachine met een motortype die over licht beschikt gewicht en lage afvoercapaciteit.
3.2.2 Het product voldoet aan het ontwerp van mens-machinetechniek, vermindert de werkkracht van de operator in de grootste mate en beschikt over eenvoudige en comfortabele bediening. De machinist kan 360° rondom werken. 3.2.3 Het kan de impactenergie

en impactfrequentie regelen en van toepassing zijn op a

verscheidenheid aan palen met een diameter kleiner dan 88 mm.

3.2.4 Voordeel: Bespaar de moeite van het gebruik van zware machines zoals generator, luchtcompressor en vrachtwagen.
3.2.5 De bedieningshendel van de machine is van rubber en een plastic spons handgreep die de terugslagkracht van de machine aanzienlijk kan verminderen. Zijn geïnstalleerd met tweewegsdempingsveer waardoor de gebruiker meer kan comfortabel.

4. Voorbereiding voor gebruik

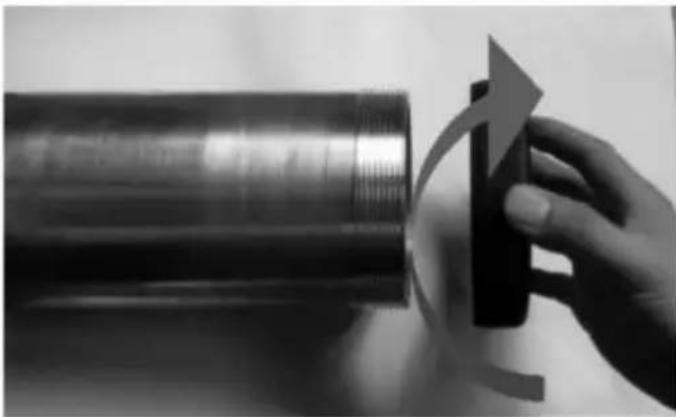

4.1 Heimof

4.1.1 Heimofhouder installeren of vervangen, selecteer een overeenkomstige houder volgens de afmetingen van de paal van 45 mm, 55 mm, 88 mm, omdat deze getoond in figuur 3.

Kwaliteitsnorm voor algemene 92 benzine- en viertaktmotorolie

De aanbevolen omgevingstemperatuur voor deze machine is -15ÿ-40 ÿ.APL-classificatie wordt aanbevolen SE.SF.SG-kwaliteit

gelijkwaardige SAE 10W-30/40 olie

4.2.1 Het is verboden tweetaktmotorolie of niet-viertaktmotoren te gebruiken olie om de motor te beschadigen.

4.2.2 Voeg brandstof toe op een goed geventileerde plaats, uit de buurt van open vuur

4.2.3 Bij het toevoegen van brandstof mag u de hals van de brandstoftank niet overschrijden vulmiddel.Als er brandstof of olie is

als u gemorst heeft, veeg het dan schoon en wacht tot het volledig vervluchtigd is voordat u begin de olie.

4.2.4 Draai de dop van de brandstoftank vast na het tanken

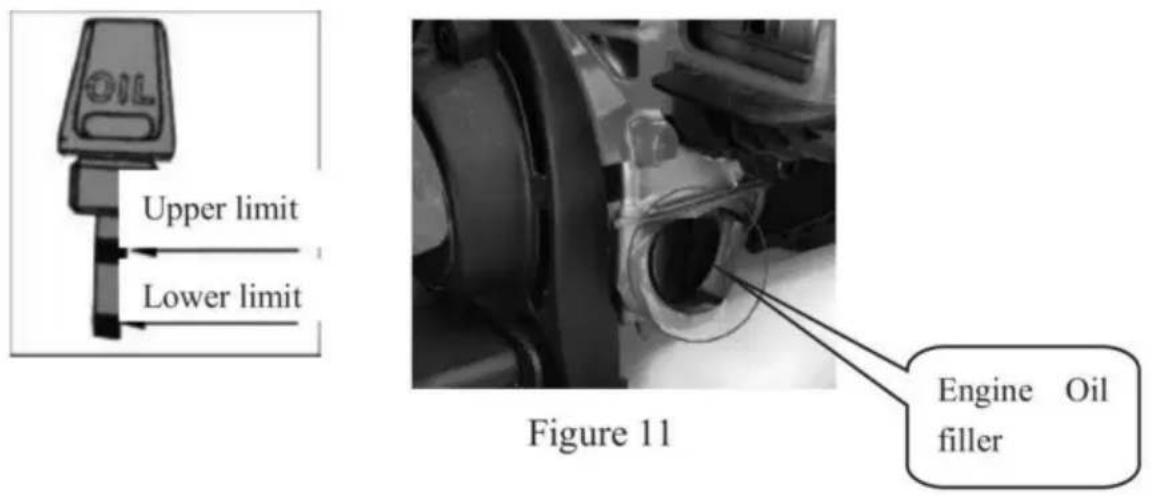

Inspectie en aanvulling van motorolie:

A. Geen of onvoldoende olie kan ernstige schade aan de machine veroorzaken.

B. Zorg ervoor dat u het oliepeil controleert wanneer de machine gestopt is.

C.Als de motorolie te vuil is, moet deze worden vervangen door nieuwe motorolie onderhoud. Over het algemeen moet de motorolie 20 uur daarna worden vervangen het eerste gebruik en 50 uur later.

a. Zet de machine op de grond, schroef de oliepeilmeter los en controleer het oliepeil: het oliepeil moet de bovenste markering op het oliepeil bereiken meter. (zie figuur 11)

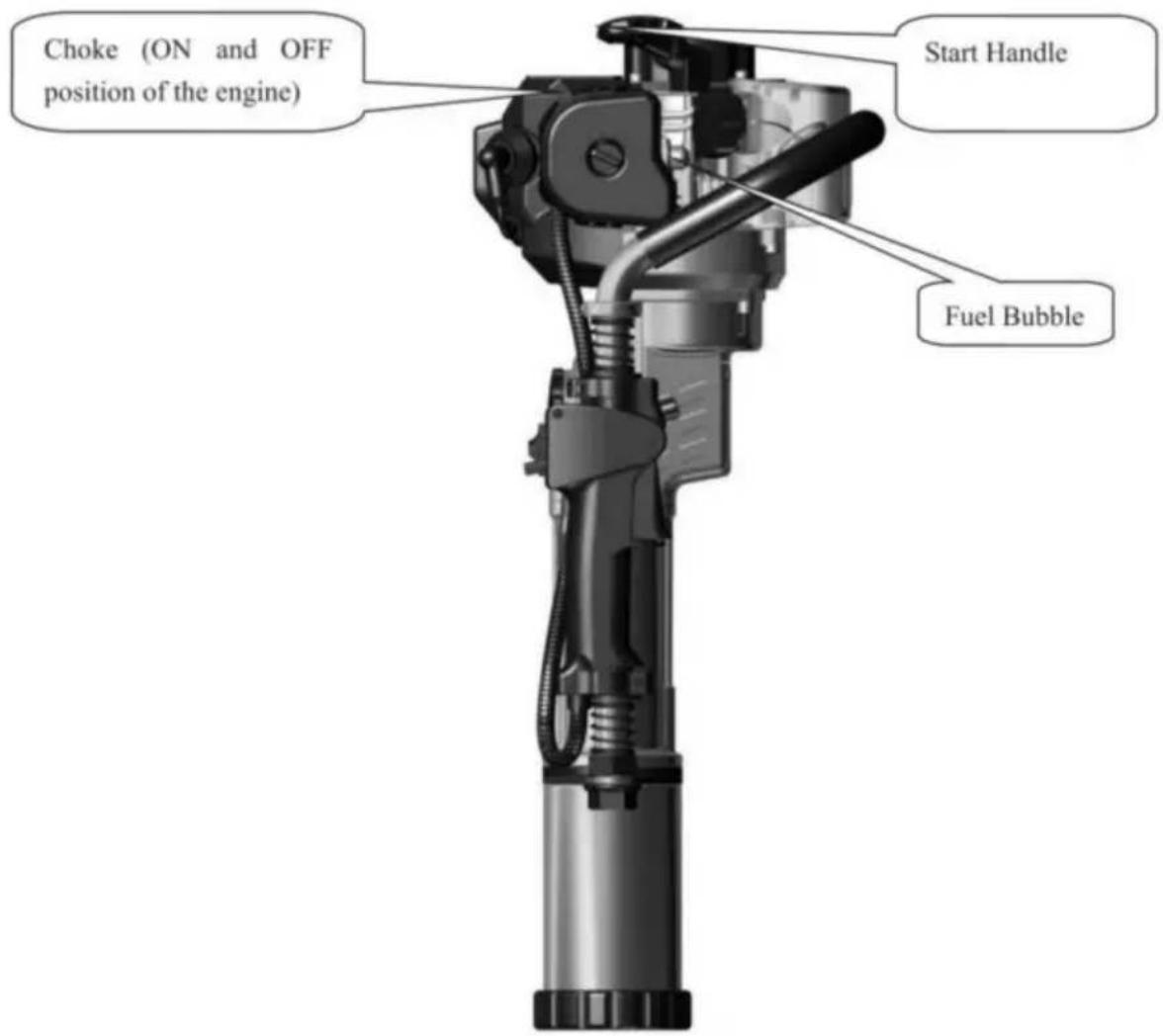

5.1 Voordat u de nieuwe machine start, drukt u herhaaldelijk op de transparante, halfronde brandstofbel (Fig.4) totdat de carburateur gevuld is met brandstof. (Als de motor koud is, sluit u de luchtdeur. Open de luchtdeur na het starten.)

5.2 Zet de machine rechtop volgens Fig.4. Houd het bovenste deel van de machine vast met één hand stevig vastpakken, terwijl de andere de trekhendel eraf trekt starter voor meer dan 50 cm snel. Laat de trekhendel niet vrij naar binnen gaan herhaaldelijk trekken, maar houd hem stevig vast om letsel als gevolg van snelle bewegingen te voorkomen weerstand.
5.3 Start de benzinemotor en open vervolgens de luchtdeur volledig. Na stationair draaien bediening gedurende 5 minuten, start normaal werk.

6. Bediening

6.1 Nadat de benzinemotor is gestart, moet u eerst 5 minuten stationair draaien minuten om de machine op te warmen.
6.2 Wanneer de benzinemotor is opgewarmd, drukt u op de gasknop passende regelgevende positie volgens de

Opmerking: Het nieuwe gebruik van benzineheimachines zal voornamelijk bogen op lage of gemiddelde snelheid voor werk in de eerste 20 uur van de

bediening en het maximale gas mogen niet worden gebruikt om de looptijd te verlengen levensduur.

6.3. De bedrijfssnelheid van de benzinemotor moet laag of middelhoog zijn.
6.4. Het is verboden om met hoge snelheid met de heimachine te werken als er niet wordt geheid

7.De machine uitschakelen

7.1 Laat de gasknop los en laat de machine 3-5 stationair draaien minuten.

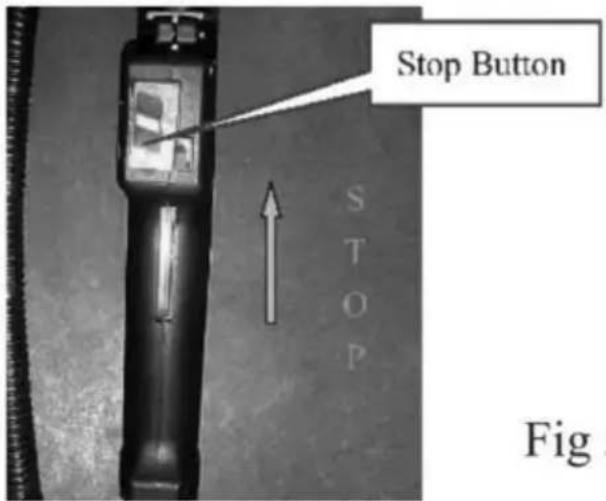

7.2 Trek de stopknop naar de positie van vlamuit. Zie de positie van Stop Knop in Afb.5.

8.Technisch onderhoud

8.1 Luchtfilter

Controleer het luchtfilter regelmatig. Roetafzetting die het filterelement van het luchtfilter blokkeert, vermindert het vermogen van de benzinemotor en de levensduur. Als het filter te veel roetafzetting bevat, maak het dan schoon met warm water en afwasmiddel en installeer vervolgens het luchtfilter daarna veeg het af met een droge doek. Het filter moet worden vervangen als het beschadigd is. De onderhoudscyclus moet op de juiste wijze worden ingekort als het vooral in een stoffige omgeving wordt gebruikt.

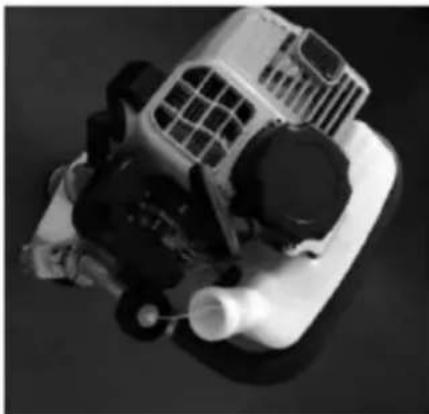

8.2 Brandstofffilter

Als het brandstofffilter geblokkeerd is, heeft de heimachine een lagere snelheid en een zwakkere impactenergie. Methoden: ÿ Open het deksel van de oliekan. Haal het brandstofffilter uit de oliekan met een metalen haak en maak het schoon. ÿ Maak het brandstoffi schoon wanneer u het schoonmaakt. het olieblikje op hetzelfde moment als getoond in Fig.6,7 e

Oliekan en carburateur bevatten over het algemeen restolie. Na enige tijd zal de resterende olie vettige olie worden, waardoor de olieleiding verstopt raakt, waardoor de motor niet meer kan worden gestart. Daarom, wanneer de machine langer dan een week niet wordt gebruikt. Zorg ervoor dat u de brandstof volledig verwijdert.

Methode: Trek de olie-inlaatleiding eruit, druk herhaaldelijk op de brandstofbel van de carburateur om de olie te laten ontsnappen en druk de olie-inlaatleiding terug naar zijn positie wanneer de brandstof in de brandstofbel en de olieretourleiding leeg zijn.

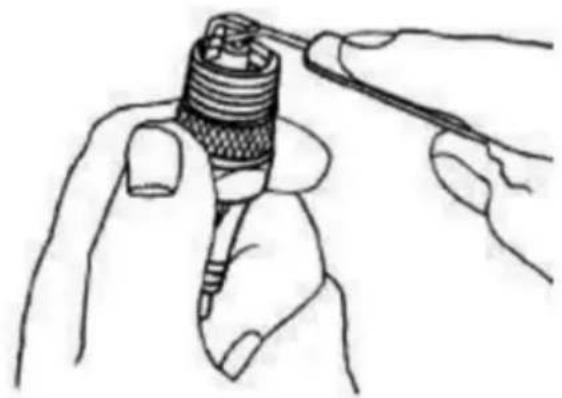

8.4 Bougie Om een

normale werking van de motor te garanderen, moet de bougieafstand goed zijn. Verwijder bezinksel met een staalborstel. De juiste afstand van de bougie is 0,5-0,7 mm. Zie Afb.9

Verwijder regelmatig het vuil aan de in- en uitlaat van de geluiddemper, of maak het vuil daarin schoon met afwasmiddel.

8.6 De koelvin van de cilinder Verwijder regelmatig stof om te zorgen voor tijdige koeling van de cilinder. De benzineheimachine is van het luchtkoelertype. Als zich stof ophoopt op het koellichaam van de cilinder, wordt het koeleffect direct beïnvloed, wat bugs in de benzineheimachine zal veroorzaken.

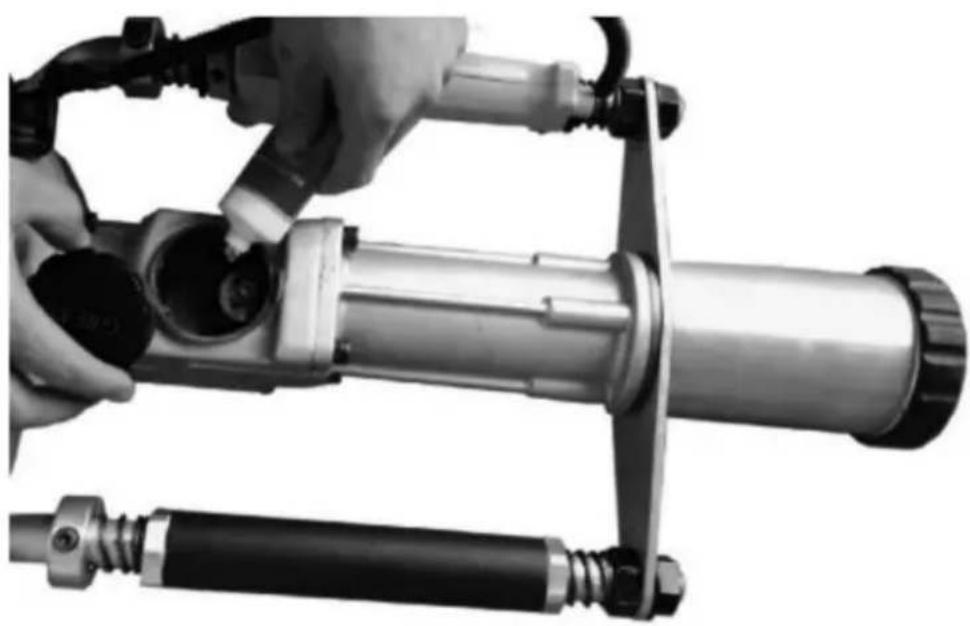

8.7 smering De

fabriek heeft het vet op de versnellingsbak aangebracht bij het verlaten van de fabriek. Klanten hoeven niet meer toe te voegen, anders werkt de heimachine niet. Nadat het totale werkuur 30 uur heeft bereikt, is het noodzakelijk om 20- 30 g vet. Zie Afb.10.

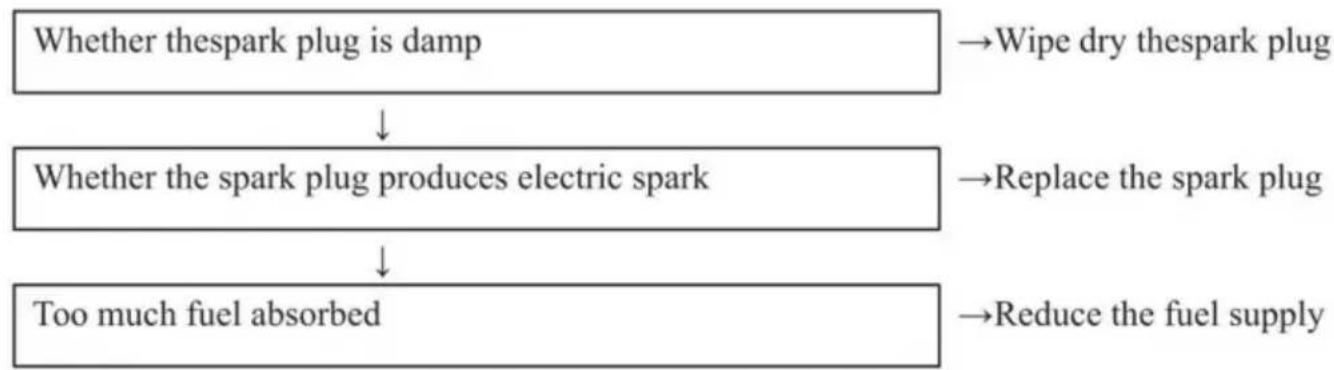

Voorbeeld 1: Moeilijkheden bij het starten van de motor in koeltoestand.

Voorbeeld 2: Moeilijkheden bij het herstarten na een plotselinge stop.

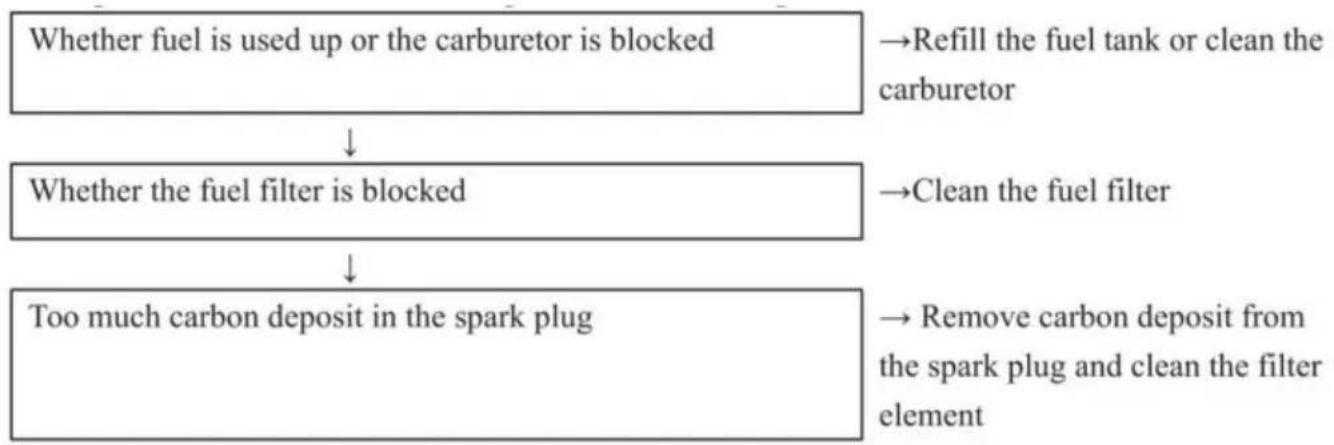

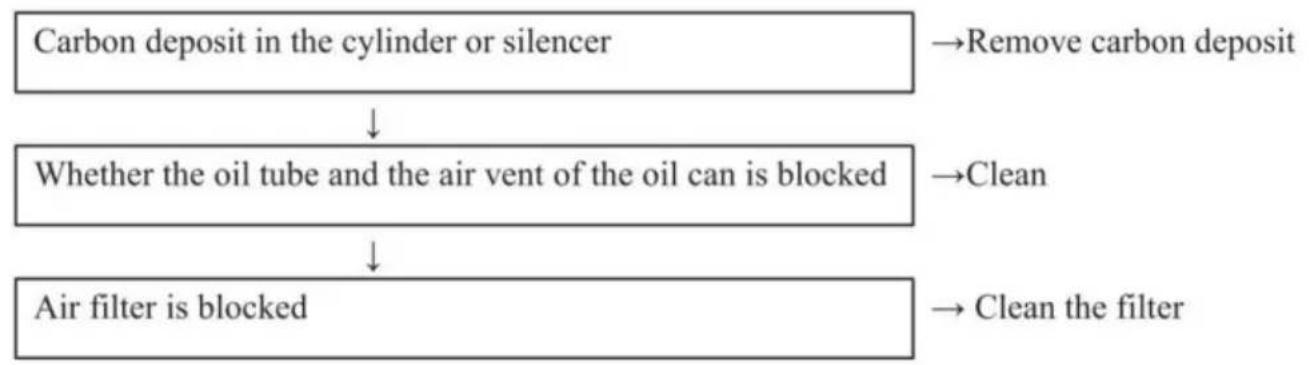

Voorbeeld 3: Lage snelheid en zwak vermogen.

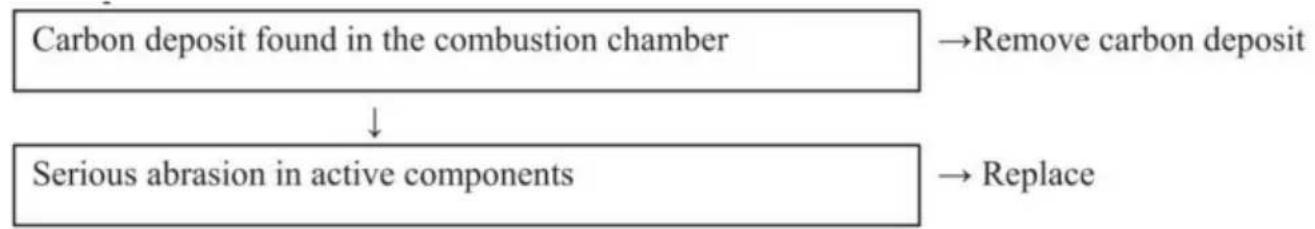

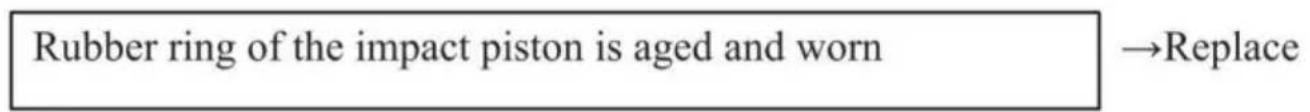

Voorbeeld 4: Abnormaal geluid.

Voorbeeld 5: De machine werkt normaal, maar de werkefficiëntie is dat wel heel laag.

Neem contact op met uw plaatselijke verkoopagent of contractuele onderhoudslocatie voor onderhoud.

10. Kerngegevens van het product

Model	JH-65
Brandstof	Benzine/4-taktmotorolie
Capaciteit oliekan	0,65L
Verplaatsing	37,7CC
Nominaal vermogen	1kW
Nominale	6500 tpm
snelheid mpact-frequentie	1500-2000BPM
Energie van inslag	35J
Startsysteem	Handtrekstart

1. Onderhoudscyclus

De volgende gegevens zijn afkomstig van normaal gebruik van het product. Onder slechtere werkomstandigheden, zoals een stoffige omgeving of lange werkuren van de heimachine, moet de onderhoudscyclus overeenkomstig worden verkort.		Voor het werk	Na het werk of elke dag	Aher Indiening ol	Elke week	Elke maand	Tijdelijke storing	Indien nodig
De hele machine	Outlook-controle (staat, vastheid van schroeven)
	Schoon
Bedieningshendel/stop knop	Functiecontrole
Luchtfilter	Schoon
	Vervangen
Brandstofffilter	Rekening
	Vervangen

Oliekan/oliekanomslag	Schoon		ÿÿ
	Rekening	ÿ		ÿ
	Draai vast							ÿ
ReductietoestelDoos/impactCilinder	Schoon					ÿ
	Voeg olie toe							ÿ
Geluiddemper	Rekening					ÿ
	Koolafzetting verwijderen							ÿ
CilinderkoelingEINDE	Rekening					ÿ
	Schoon							ÿ
Bougie	Controleer/pas het aan afstand tussen elektroden					ÿ
	Vervangen							ÿ
Schroef en moer	Rekening	ÿ		ÿ
	Draai vast							ÿ

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

Britse REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
