BRUKSANVISNING JH-65 Vevor

Teknisk support och e-garanticertifikat

Förare av staketstolpar

MODELL: JH-65

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Förare av staketstolpar

MODELL: JH-65

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

För din säkerhet, läs manualen noggrant innan du använder maskinen, annars kan fysisk skada eller mekanisk skada orsakas.

Dellista
NEJ.	namn	Bild	Antal.
ÿ ù45	Sockelhylsa		1
ÿ	ÿ55 Socket SleeveÿHar har satts ihop)		1
ÿ ù88	Sockelhylsa		1
ÿ	Fyllningstratt		1
ÿ	Sil		1
ÿ	4 sexkantnyckel		1
ÿ	5 sexkantnyckel		1
ÿ	6 sexkantnyckel		1
ÿ "ÿ" och "ÿ" omvandlingsskruvmejsel			1
ÿ	Tändstiftsuttag		1
ÿ 8-10 icke-justerbar skiftnyckel			1
ÿ	Mätglaset		1
ÿ	Tändstift		1
ÿ	Verktygslåda		1
ÿ	produkt		1

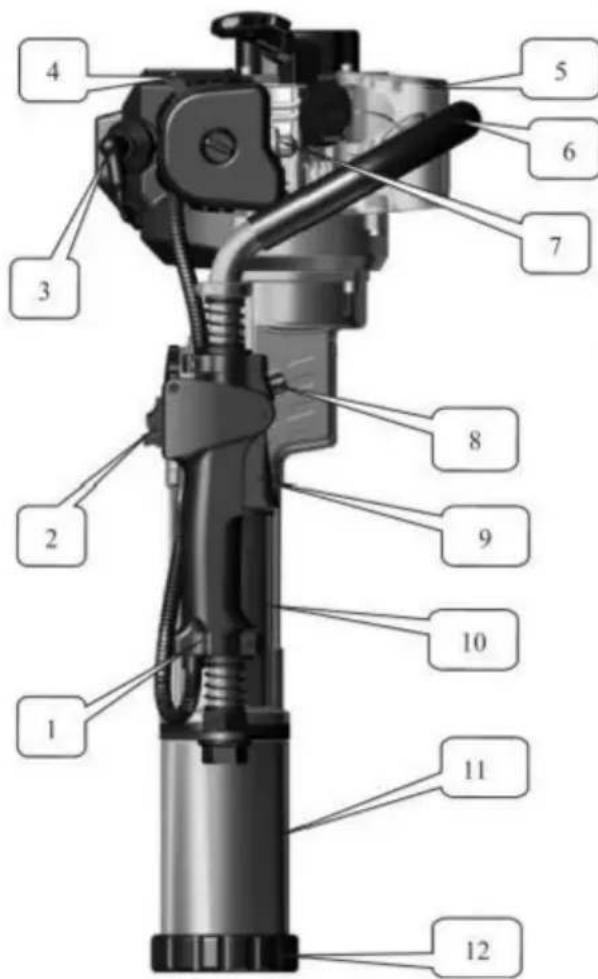

1. Namn på huvuddelar

No	Namn på del	No	Namn på del	No	Namn på del
1	kombinationsomkopplare 2 stoppknapp			3	Tändstiftslock
4	Ventilationsbrytare 5		Oljekanna	6	Handtagsställ
7	Bränslebubbla	8	Gasreglage 9 Gasknapp
10	cylindrig låda	11	Pålningsuttag	12	PålningsuttagHållare
13	Stödplatta 14 Handtagshylsa	15	Fettlock
16	Positioneringshylsa 17 Startmotor			18	Oljekannalock
19	Luftfilter	20	Dämpningsfjäder 21 Gaskabel

2. Beskrivning av säker drift

1. Operatören måste bära halksäkra skyddsskor och lämpliga kläder. För långvarig drift måste han eller hon bära skyddsglasögon, hjälm och proppar.

2. Håll balansen i kroppen medan du använder maskinen stå framför luftfiltret för att använda maskinen. Operatören ska interöka, äta eller prata medan du använder maskinen.

3. Efter att ha startat maskinen, använd den inte med en hand.

4. När du lyfter maskinen, dra inte i gasreglaget, vilket gör det få maskinen att gå på tomgång.

5. Icke-personal ska vara borta från operationsområdet för att undvika skador.

6. Kör påldrivaren med medelhastighet.

7. Håll handtaget torrt och rent utan fet olja eller bränsleblandning.

8. Om driften avbryts halvvägs, se till att stänga av motorn.

9. Var noga med att kontrollera om fästskruvarna för kontakten är åtdragna innan användning. Om den är lös måste du dra åt skruvarna före användning.

10. Förbjuda användningen av rent bensinbränsle (ingen tvåtaktsolja), ska hänvisa till Kapitel 4.2 för rekommenderade bränsleförhållanden.

11. Bensin är mycket brandfarligt. Fyll därför på bränsle i en välventilerad miljö. Under bränslepåfyllning måste bensinmotorn vara avstängd.

12. Tillsätt inte för mycket olja. Oljan får inte överstiga halsen på oljefiltret bränsletank. Om bränsle spills, starta maskinen efter att bränslet på maskinen förflyktigas fullständigt.

13. Efter tankning, dra åt oljelocket. Under arbetet, kontrollera om oljedunk är skadas och spills ofta. Om skada upptäcks, stäng maskinen omedelbart för utbyte.

14. Reservera olja i lagringsutrymmen. Ta bort dolda problem med brand eller öppna flamma.

15. Medan pålmaskinen används i stängda områden som tunnlar, diken och djupa spår är det nödvändigt att garantera normal luftcirkulation för att undvika rökgasförgiftning och kvävning.

16. Förbjud snabb acceleration eller inbromsning för att inte skada maskinen.

17. Töm bränsle inuti bränsletanken före transport för att undvika läckage.

18. Icke-professionell underhållspersonal är förbjuden att kliva av påldrivaren för att undvika strukturella skador på delar, förkortad livslängd på pålföraren eller olyckor.

3. Huvudsaklig användning och funktion

3.1 Användning: Den kan användas för utomhuspålning av gårdar, fruktträdgårdsstängsel eller barriärer.
3.2 Funktion
3.2.1 Det är en handhållen bensinstaplare av motortyp som har ljus vikt och låg utsläppskapacitet.
3.2.2 Produkten överensstämmer med konstruktionen av man-maskin-teknik, minskar operatörens arbetsstyrka i största utsträckning och stoltserar med enkel och bekväm drift. Föraren kan uppnå 360° allround-drift. 3.2.3

Den kan reglera

anslagsenergi och anslagsfrekvens och gälla för en

olika pålar mindre än 88 mm i diameter.

3.2.4 Fördel: Spara besväret med att använda tunga maskiner som t.ex generator, luftkompressor och lastbil.
3.2.5 Maskinens manöverhandtag är av gummi och plastsvamp handtag som avsevärt kan minska maskinens rekylkraft. Dess installerad med tvåvägsdämpande fjäder som gör användaren mer bekväm.

4.Förberedelse före användning

4.1 Pålningsuttag

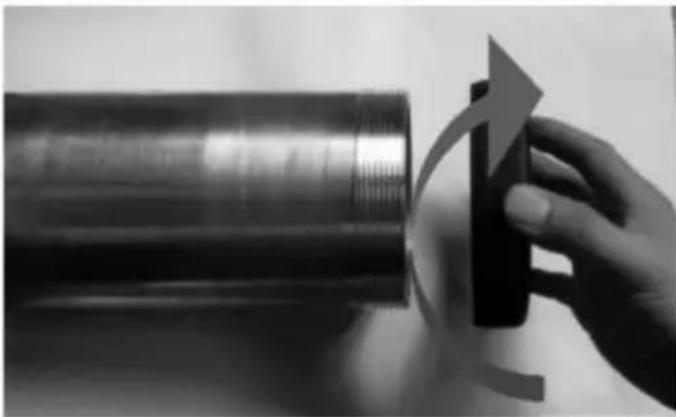

4.1.1 Installera eller byt pålhylshållare, Välj en motsvarande hållare enligt pålningsstorlekarna på 45 mm, 55 mm, 88 mm, eftersom det är visas i Fig.3.

Kvalitetsstandard för allmän 92 bensin och fyrtaktsmotorolja

Den rekommenderade omgivningstemperaturen för denna maskin är -15ÿ-40 ÿ.APL-klassificering rekommenderas SE.SF.SG Grade

motsvarande SAE 10W-30/40 olja

4.2.1 det är förbjudet att använda tvåtaktsmotorolja eller icke fyrtaktsmotor olja för att skada motorn. 4.2.2

fyll på bränsle på en väl ventilerad plats borta från öppen eld

4.2.3 när du fyller på bränsle, vänligen överskrid inte bränsletankens hals fyllmedel. Om det finns bränsle eller olja

spill, torka rent och vänta tills det förflyktigas helt innan du startar oljan.

4.2.4 dra åt bränsletanklocket efter tankning

Besiktning och påfyllning av motorolja:

S. Ingen olja eller otillräcklig olja kan orsaka allvarlig maskinskada.

B. Se till att kontrollera oljenivån när maskinen är stoppad.

C.Om motoroljan är för smutsig måste den bytas ut mot ny motorolja för underhåll. Generellt bör motoroljan bytas ut 20 timmar efter första användningen och 50 timmar senare.

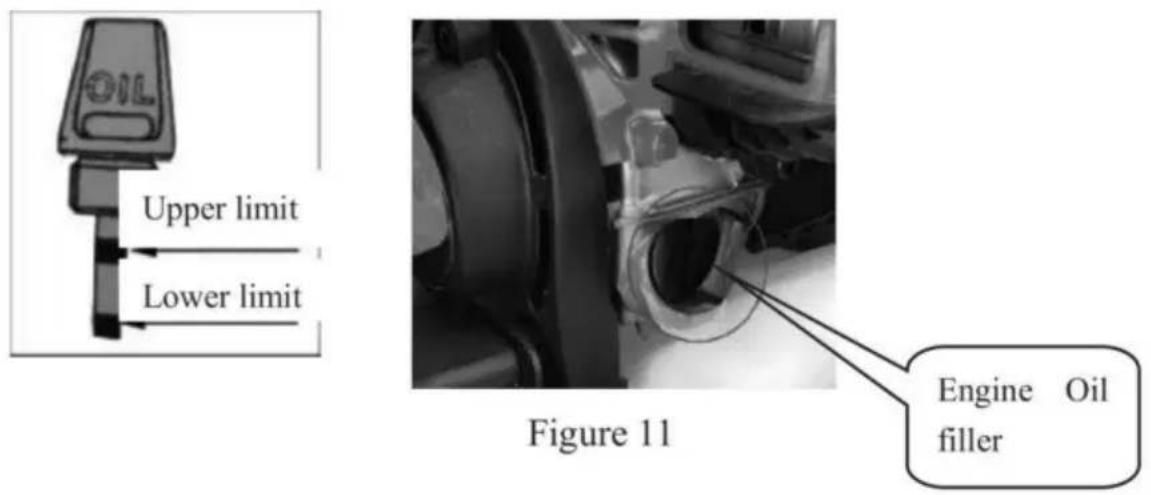

a. Ställ maskinen på marken, skruva av oljenivåmätaren och kontrollera oljenivån: oljenivån ska nå den övre gränsmarkeringen på oljenivån mätare. (se figur 11)

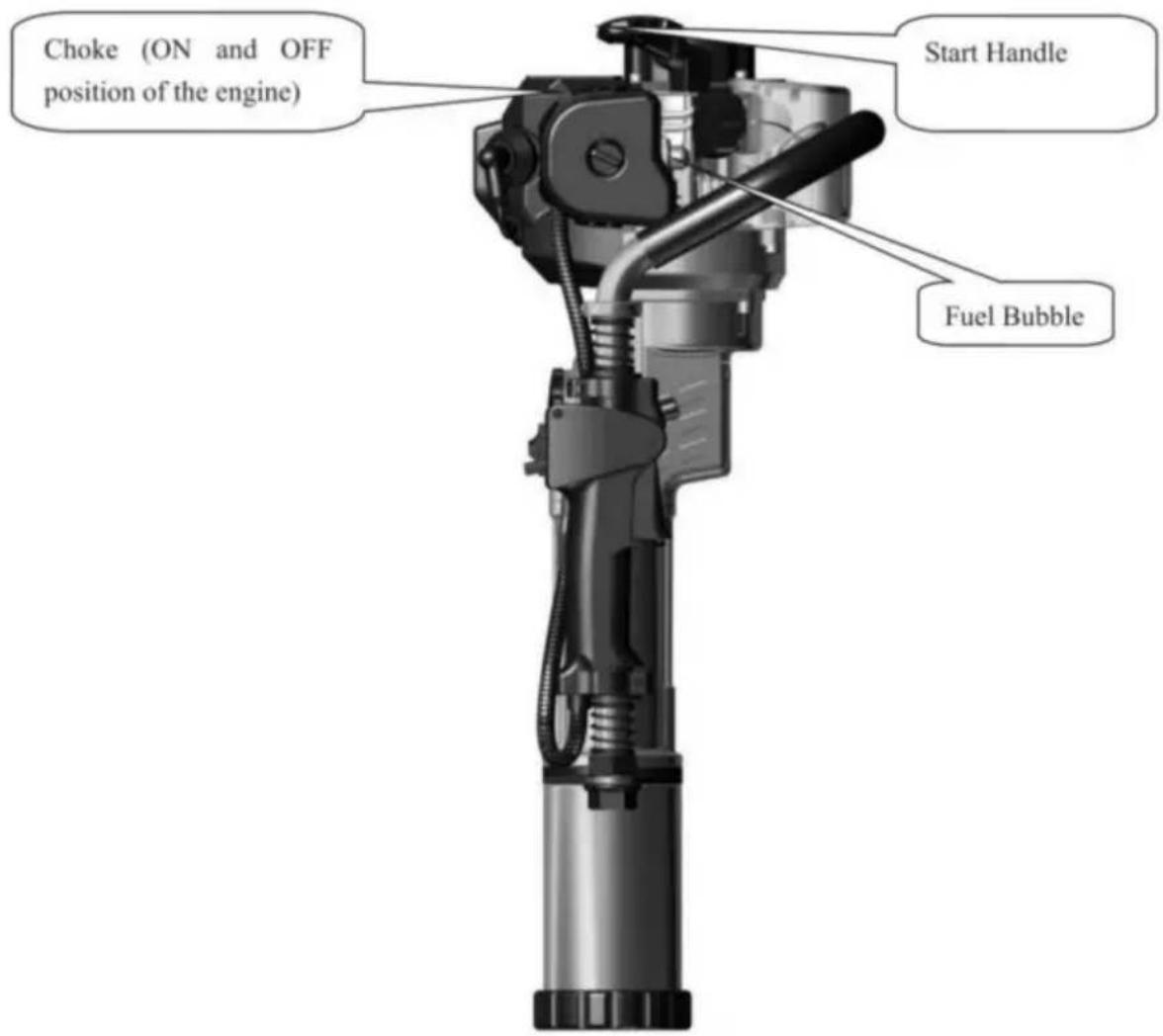

Innan du startar den nya maskinen, tryck på den genomskinliga och halvcirkelformade bränslebubblan upprepade gånger(Fig.4) tills förgasaren är fylld med bränsle.(Om motorn är kall, stäng luftluckan. Öppna luftluckan efter start.)

5.2 Ställ maskinen upprätt enligt Fig.4. Håll den övre delen av maskinen handtag hårt med ena handen medan den andra drar i draghandtaget startmotor i över 50 cm snabbt. Låt inte draghandtaget gå tillbaka fritt in upprepade dragningar men håll den hårt för att undvika skador till följd av snabba elasticitet.
5.3 Starta bensinmotorn och öppna sedan luftluckan helt. Efter tomgång drift i 5 minuter, börja normalt arbete.

6. Drift

6.1 Efter att bensinmotorn har startat, utför först tomgång i 5 minuter för att värma upp maskinen.
6.2 När bensinmotorn är uppvärmd, tryck ned gasknappen tills lämplig regleringsposition enligt erforderlig slagenergi

Obs: Den nya bensinstaplaren ska huvudsakligen skryta med låga eller medelhastighet för arbete under de första 20 timmarna av drift och maximal gas får inte användas för att förlänga livslängd.

6.3. Drifthastigheten för bensinmotorn ska vara låg eller medelvarv.
6.4.Höghastighetsdrift av pålningsmaskinen under icke-pålning är förbjuden.

7. Stänga av maskinen

7.1 Släpp gasknappen och kör maskinen på tomgång i 3-5 minuter.

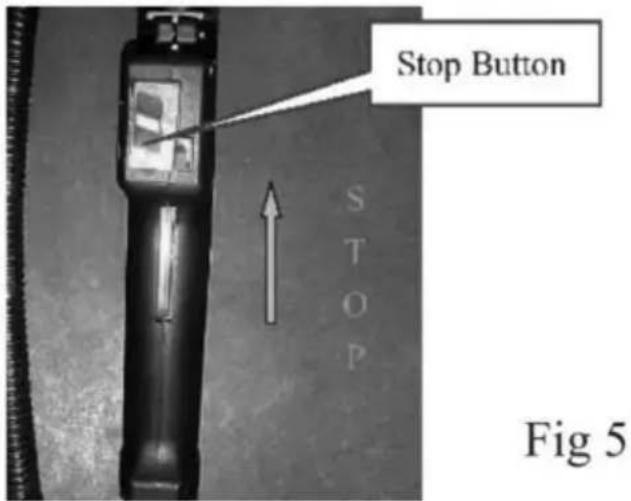

7.2 Dra stoppknappen till läget för flameout. Se läget för stopp Knapp i Fig.5.

8.Tekniskt underhåll

8.1 Luftfilter

Kontrollera luftfiltret regelbundet. Sotavlagringar som blockerar filterelementet på luftfiltret kommer att minska bensinmotorns effekt och livslängd. Om filtret har för mycket sotavlagringar, rengör det med varmt vatten och rengöringsmedel, och installera sedan luftfiltret efter torka av det med en torr trasa. Filtret bör bytas ut om det är skadat. Underhållscykeln ska förkortas ordentligt om det används särskilt i dammiga miljöer.

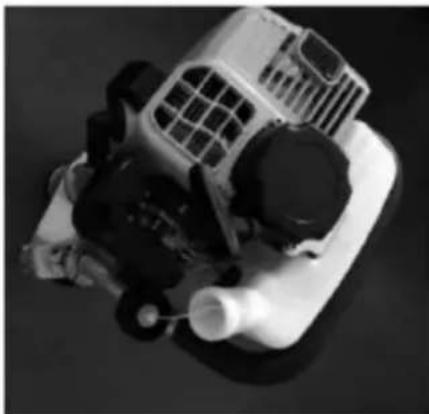

8.2 Bränslefilter

Om bränslefiltret är blockerat, kommer pålföraren att få minskad hastighet och svagare slagenergi. Metoder:ÿÖppna oljekannans lock. Ta ut bränslefiltret från oljedunken med metallkrok och rengör det.ÿNär du rengör bränslefiltret, rengör det oljedunken samtidigt som den visas i Fig.6,7 och8.

Oljekanna och förgasare har i allmänhet restolja. Efter en tid kommer den kvarvarande oljan att bli fet olja som blockerar oljeledningen, vilket gör att motorn inte går att starta. Därför, när maskinen inte används på mer än en vecka, se till att ta ut bränslet helt.

Metod: Dra ut oljeinloppsröret, tryck på förgasarens bränslebubbla upprepade gånger för oljeutsläpp, och tryck tillbaka oljeinloppsröret till sitt läge när bränslet i bränslebubblan och oljereturröret töms.

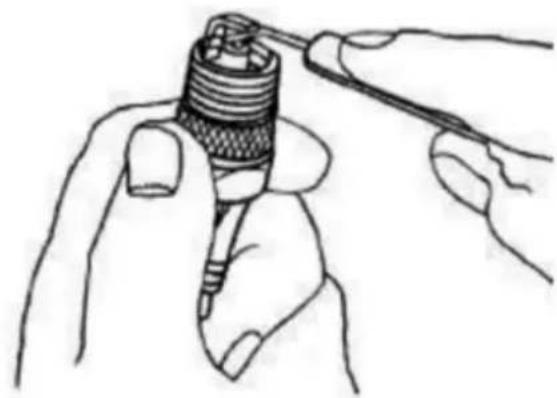

8.4 Tändstift För att

säkerställa normal drift av motorn måste tändstiftsavståndet vara ordentligt. Ta bort sediment med en stålborste. Rätt mellanrum för tändstiftet är 0,5-0,7 mm. Se Fig.9

Avlägsna regelbundet smuts från ljuddämparens in- och utlopp, eller rengör smutsen i den med rengöringsmedel.

8.6 Cylinderns kylfläns Ta bort damm regelbundet för att säkerställa snabb kylning av cylindern. Bensinpådragaren är av luftkylare typ. Om damm samlas på cylinderns kylfläns kommer kyleffekten att påverkas direkt vilket kommer att orsaka buggar i bensinpådragaren.

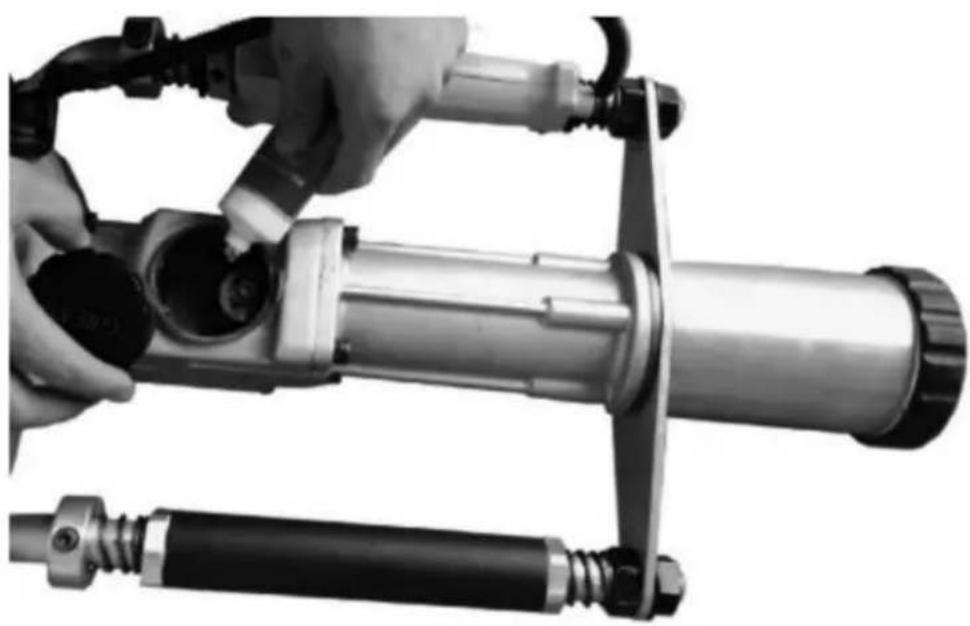

8.7 smörjning

Fabriken lägger fettet på växellådan när de lämnar fabriken, Kunder behöver inte lägga till mer, annars kommer pålföraren inte att fungera, Efter att den ackumulerade arbetstimmen när 30 timmar, är det nödvändigt att lägga till 20-30g fett. Se Fig.10.

9. Misslyckandeanalys och dess elimineringsmetoder

Problemanalys och lösning Exempel

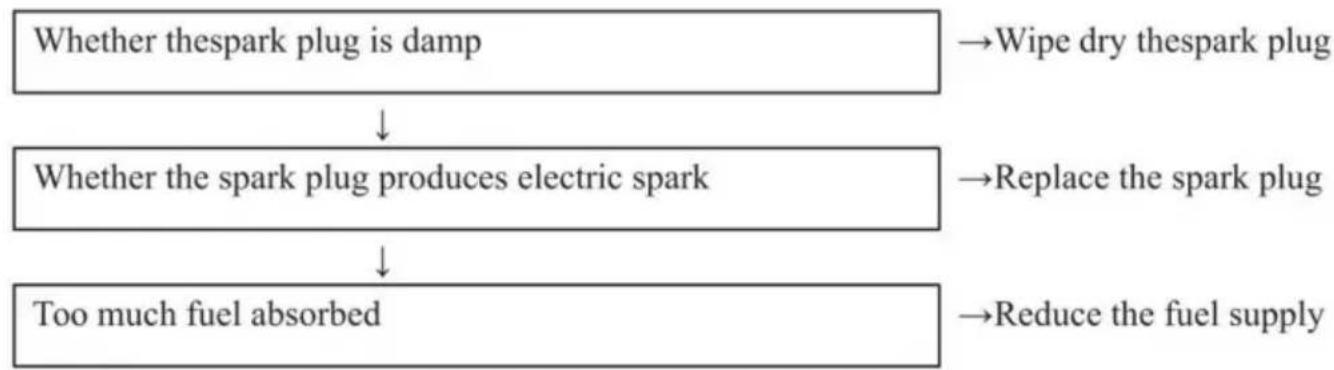

1: Svårigheter att starta motorn i kylt tillstånd.

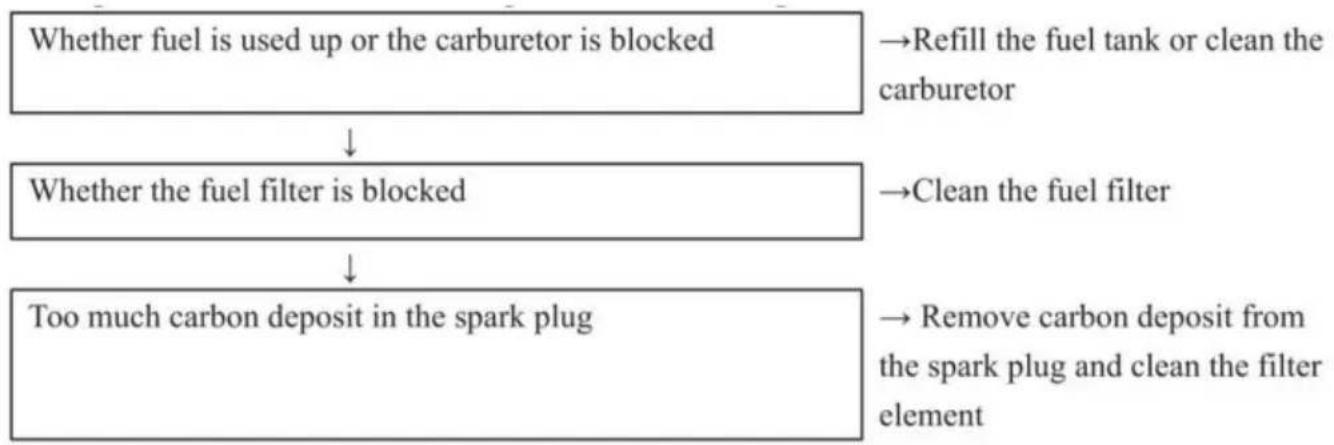

Exempel 2: Svårigheter att starta om efter plötsligt stopp.

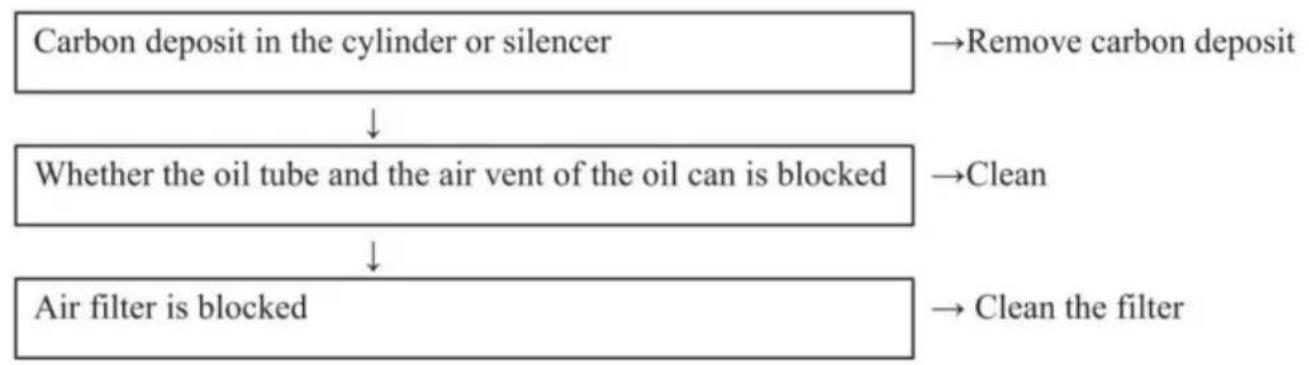

Exempel 3: Långsam hastighet och svag kraft.

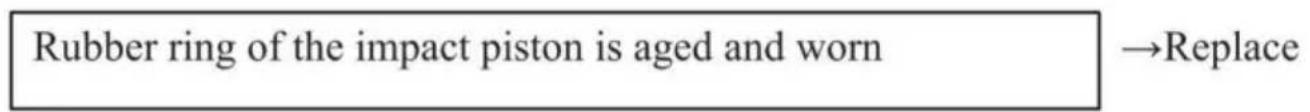

Exempel 5: Maskinen fungerar normalt men arbetseffektiviteten är det väldigt låg.

Vänligen kontakta lokal försäljningsagent eller avtalsenlig underhållsplats för underhåll.

1. Nyckeldata för produkten

Modell	JH-65
Bränsle	Bensin/4 takts motorolja
Oljekannas kapacitet	0,65 L
Förflyttning	37,7 CC
Märkeffekt	1kW
Nominell	6500r/min
hastighet mpact frekvens	1500-2000 BPM
Effektenergi	35J
Startsystem	Hand pull start

1. Underhållscykel

Följande data ges från den vanliga användningen av produkten. Under sämre arbetsförhållanden såsom dammig miljö eller långa arbetstimmar för pålföraren bör underhållscykeln förkortas i motsvarande grad.		Inman arbetet	Efter jobbet eller varje dag	Aher Filing oi	Varje vedka	Varje månad	Tillfälligt misslyckande	Om nödvändigt
Hela maskinen	Outlook-kontroll (tillstånd, åtdragning av skruvar)	ÿ		ÿ
	Rena		ÿ
Reglage/stopp knapp	Funktionskontroll	ÿ		ÿ
Luftfilter	Rena				ÿ			ÿ
	Byta ut						ÿ
Bränslefilter	Kolla upp					ÿ
	Byta ut						ÿ
Oljeburk/Oljeburkomslag	Rena		ÿÿ
	Kolla upp	ÿ		ÿ
	Spänna							ÿ
ReduktionsväxelBox/SlagCylinder	Rena					ÿ
	Tillsätt olja							ÿ
Ljuddämpare	Kolla upp					ÿ
	Ta bort kolavlagringar							ÿ
CylinderkylningSLUTET	Kolla upp					ÿ
	Rena							ÿ
Tändstift	Kontrollera/justeraavstånd mellanelektroder					ÿ
	Byta ut							ÿ
Skruv och mutter	Kolla upp	ÿ		ÿ
	Spänna							ÿ
