Producttype	Hekpaaldrijver
Merk	Vevor
Model	JH-68
Motortype	4-takt, benzine
Aanbevolen brandstof	Loodvrije benzine ≥90#
Cilinderinhoud	37,7 cm³
Nominaal vermogen	1 kW
Impactfrequentie	6500 tpm
Nominale snelheid	2400-3000 BPM
Impactenergie	20-35 J
Capaciteit motoroliereservoir	0,65 L
Startsysteem	Handmatig (trekstart)
Maximale paaldiameter	70 mm
Koeltype	Lucht
Bougiegap	0,5-0,7 mm
Inbegrepen accessoires	Bussen Φ55 en Φ70, trechter, zeef, inbussleutelset, schroevendraaier, bougiesleutel, sleutel 8-10, maatbeker, oliedopsleutel, handschoenen, bril
Garantie	Elektronisch, zie www.vevor.com/support

Veelgestelde vragen - JH-68 Vevor

Welke brandstof moet ik gebruiken?

Gebruik loodvrije benzine met een octaangetal van 90 of hoger. Gebruik geen olie-benzinemengsel omdat de motor 4-takt is.

Hoe start ik de motor?

Druk voor de eerste start op de brandstofbobbel om de carburator te vullen. Plaats de machine op de grond, houd de handgreep vast en trek snel aan het startsnoer over ongeveer 10 cm. Herhaal tot de motor loopt. Laat de motor 3 tot 5 minuten warmdraaien op laag toerental voordat u vol vermogen gebruikt.

Welke motorolie moet ik gebruiken?

Gebruik kwalitatieve 4-takt motorolie. De oliereservoircapaciteit is 0,65 L. Niet mengen met benzine.

Hoe onderhoud ik het luchtfilter?

Controleer het luchtfilter regelmatig. Reinig het met warm water en afwasmiddel en droog het af met een droge doek. Vervang het als het beschadigd is. In stoffige omgevingen vaker reinigen.

Wat moet ik doen als de motor niet start?

Controleer de brandstof, de bougie, het luchtfilter en het brandstoffilter. Zorg ervoor dat de machine is voorgevuld (brandstofbobbel). Als het probleem aanhoudt, neem contact op met de technische ondersteuning.

Wat is de capaciteit van het oliereservoir?

Het motoroliereservoir heeft een capaciteit van 0,65 L. Overschrijd de MAX-markering niet bij het vullen.

Hoe stel ik de bougiegap af?

De juiste gap is 0,5 tot 0,7 mm. Gebruik een voelmaat om te controleren en stel indien nodig bij. Reinig de bougie met een staalborstel.

Kan ik een olie-benzinemengsel gebruiken?

Nee, deze motor is 4-takt en heeft aparte olie in het carter nodig. De benzine moet zuiver zijn zonder olie.

Hoe moet ik de machine opslaan?

Tap de carburator leeg als de machine langer dan een week niet wordt gebruikt. Bewaar op een droge, geventileerde plaats, uit de buurt van vonkbronnen.

Wat is de garantie?

De elektronische garantie is beschikbaar op www.vevor.com/support. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING JH-68 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Hekpaalchauffeur

MODEL: JH-68

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Lees voor uw veiligheid de handleiding aandachtig door voordat u de machine gebruikt, anders kan er lichamelijk letsel of mechanische schade ontstaan.

Onderdelen liest
NEE.	Naam	Afbeelding	Aantal
ŷ	ŷ55 Sockethuls		1
ŷ	ŷ70 Sockethuls		1
ŷ	Aanzuigtrechter		1
ŷ	Zeef		1
ŷ	4 inbussleutel		1
ŷ	5 inbussleutel		1
ŷ	6 inbussleutel		1
en "ŷ" schroevendraaierŷ "ŷ"			1
y	Bougieansluiting		1
y 8-10 nicht-verstelbare sleutel			1
y	Maatbeker		1
y	Oliegatsleutel		1
y	Handschoenen		1
y	Bril		1

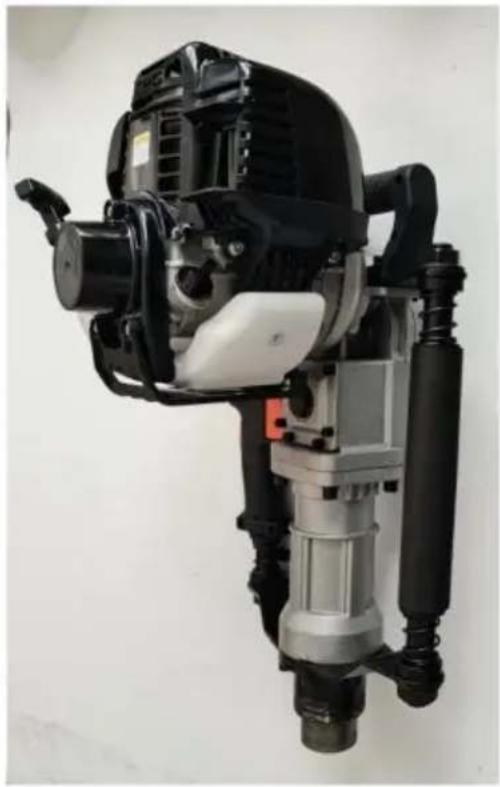

y	Product		1

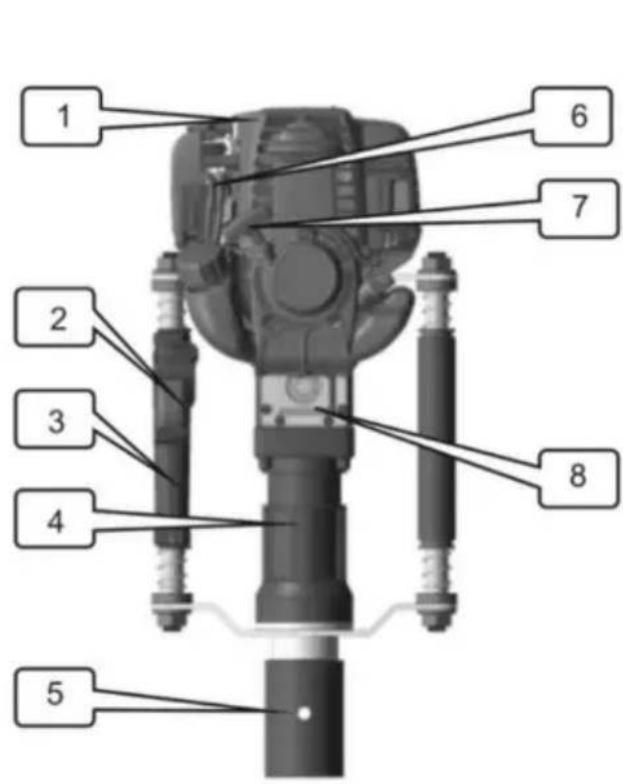

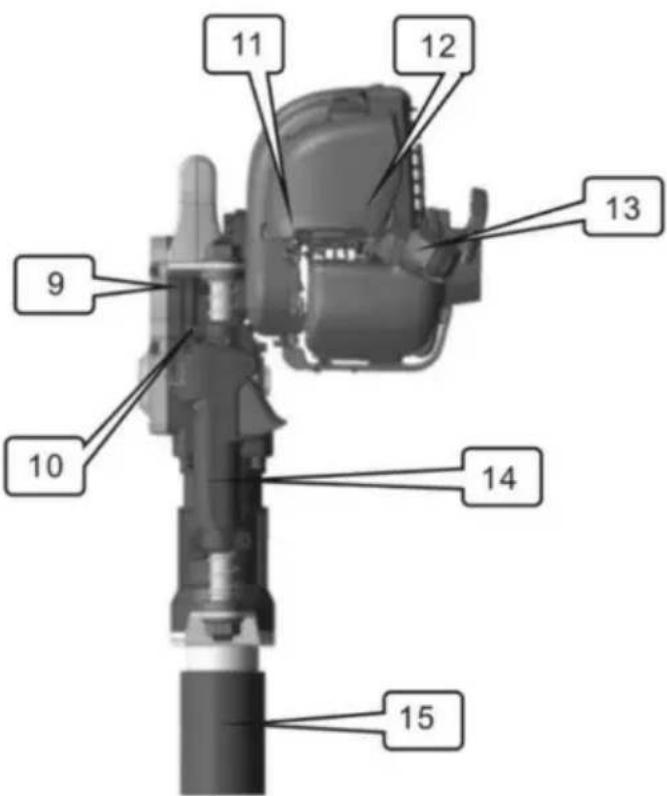

1. Naam van de belangrijkste onderdelen

№	Naam van onderdeelnr.	Naam van onderdeelnr.	Naam van onderdeelnr.	Naam van onderdeelnr.
1	Extra handgreep	8	Olie gat	15
2			OmslagGasschakelaar 9
3	Hendel	10	Flameout-schakelaar

4	Cilinderkast 11		Gaskabel
5	Heimof 12		Luchtfilter
6	Ventilatiedeur 13		Dop van olietank
7	Beginner	14	Steinplaat

Figuur 1

Fig. 2

2. Instructie voor veilige bediening

1. De bediener heeft slijtvaste veiligheidsschoenen nodig. Geschikte kleding. Draag een veiligheidsbril en een helm, draag oordopjes voor langdurig gebruik.
2. Breng het lichaam in evenwicht wanneer u de machine bedient. De gebruiker moet achter de steunhandgreep staan om roken, eten en kletsen te verbieden wanneer u de machine bedient.
3. Vermijd na het starten van de machine bediening met één hand.
4. Wanneer u de machine optilt, moet u de eerste knop gebruiken om de machine tot de minimale schaal te brengen, LAAT DE MACHINE VERTRAGEN.
5. Houd de looprollen weg van het werkgebied om letsel te voorkomen. Het gebruiksproces van de machine kan leiden tot rondvliegende grinddeeltjes.
6. Selecteer een benzineheimachine met gemiddelde snelheid om het beste te presteren.
7. Houd de handgrepen droog, schoon, zonder olie- of brandstofmengsel.
8. Stop halverwege; u moet de motor uitschakelen.
9. Controleer altijd eerst de normale bevestigingsschroeven van de connector.

Gebruik. Indien los, moet u de schroeven vastdraaien om te gebruiken.

1. Deze motor is een viertaktmotor en gebruikt dus een benzine van gelijk of hoger dan 90%.
2. Benzine is licht ontvlambaar, dus tank in een goed geventileerde omgeving. Wanneer u olie toevoegt, stop dan de benzinemotor.
3. Vul de olie niet te vol. Laat de brandstofvuller niet in het nekgedeelte zitten.

Machine. Als de brandstof overstroomt of gemorst is, wacht dan totdat de brandstof volledig vervluchtigt, dan kunt u dat doen startmachine.

1. Draai na het tanken het oliedeksel vast. Controleer regelmatig of er brandstof aanwezig is. De tank is beschadigd en lekt. Indien beschadigd, stop dan en vervang hem onmiddellijk.
2. Bewaar olie in opslagruimten. Verwijder alle onderliggende oorzaken van brand of andere oorzaken. 15. In gesloten ruimtes, zoals tunnels, greppels en diepe groeven in het werk milieu, bij het gebruik van benzineheimachines om voldoende verse lucht te garanderen, moet uitlaatgas dat koolmonoxide bevat, elektrisch worden afgevoerd met een ventilator voor luchtstroom. 16. Verbied snel accelereren of remmen, om de machine niet te beschadigen.
3. Bij transport over lange afstanden moet de tank worden geleegd.
4. Verbied onderhoudspersoneel dat ondeskundig is en de benzineheimachine bedient, om structurele schade aan onderdelen te voorkomen, resulterend in een kortere levensduur van de benzineheimachine en ongevallen.

3. Belangrijkste gebruik en functie

Gebruik

Het kan worden gebruikt in boerderijen, boomgaardomheiningen of barrières voor heiwerken.

Functies

1. Het is het lichtste motortype ter wereld met de laagste cilinderinhoud draagbare benzine heimachine.
2. Het heeft een ergonomisch ontwerp, waardoor de handen van trillingen worden geminimaliseerd, met aanzienlijke controle over gemak en comfort. De machinist kan scheppen en rotatie van 360 graden graven.
3. Het kan het aantal impactenergie en impact regelen, een aanvraag indienen voor verschillende soorten stapels met een diameter kleiner dan 70

mm. 4. Voordeel: als u onze machine gebruikt, (negeer de problemen van de machine) zwaar materiaal zoals dieselmotor, luchtcompressor, vrachtwagen. 5. Het handvat van de machine is voorzien van een rubberen spons, waardoor de terugslagkracht van de machine aanzienlijk wordt verminderd en het comfort voor de gebruiker verbetert.

4. Voorbereid werk voor gebruik

Brandstof

1. Gebruik dezelfde of meer dan 90# benzine. 2. Goed geventileerde plaats om brandstof toe te voegen. 3. Vul de tank niet te vol. (Let op: de olie mag niet hoger zijn dan de aangegeven hoeveelheid MAX-markering. Zie afbeelding A.): Laat geen brandstof in de nek achter. Als er brandstof is gemorst, verwijder het of laat het volledig verdampen voordat u de benzinemotor start. 4. Draai na het tanken de dop van de brandstoftank vast.

5. Begin

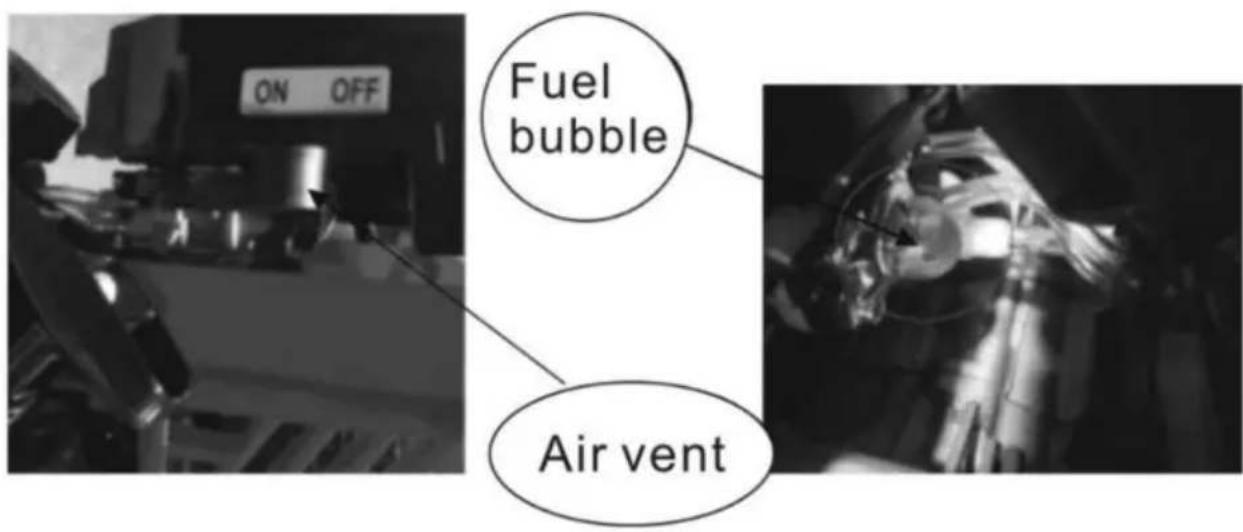

1. Voordat u de nieuwe machine voor het eerst start, drukt u herhaaldelijk op de transparante brandstofluchtbel (zie Afb. 3) om de carburateur volledig met brandstof te vullen.

(Sluit de ontluchting wanneer de motor aan het afkoelen is, maar open de ontluchting alleen als de motor warm is).

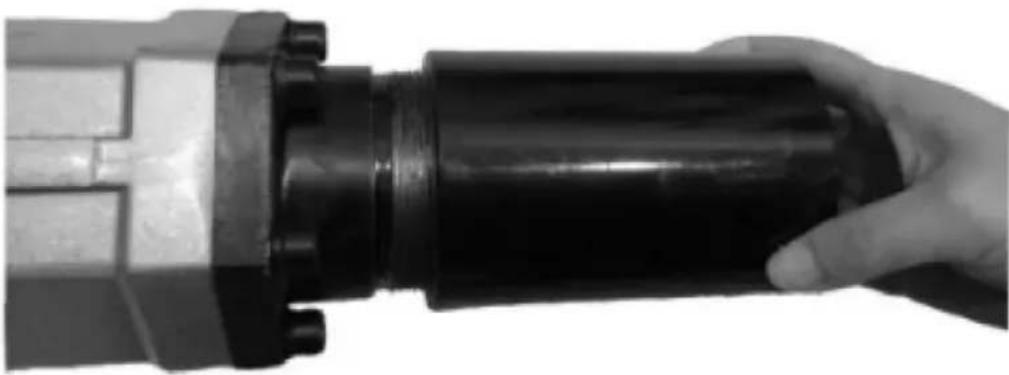

1. Voordat u gaat werken, moet de paalmof in de ijzeren kop worden gedraaid (zie afbeelding 4).

1. Zet de machine op de vloer (figuur B). Houd de hendel met een hand vast en trek snel het elastische touw op ongeveer 10 cm. Herhaal deze handeling totdat de motor start. Laat het trekhandvat niet vrij terugkeren, maar houd het trekhandvat vast en laat het met zijn elasticiteit zakken om de starter te beschermen (figuur D).

4. Open de ontluchting volledig wanneer de benzinemotor gestart is.

6. Uitvoeren

1. Na het starten van de benzinemotor moet deze gedurende 3 tot 5 minuten op lage snelheid draaien, als opwarmprocedure voor de machine. Wanneer de benzinemotor warm genoeg is, afhankelijk van de vereiste impactenergie, de juiste regelpositie trekken. Let op: het nieuwe benzineheiblok kan de eerste 24 uur de werklast verhogen; gebruik het op lage of gemiddelde snelheid om de levensduur te verlengen. Gebruik niet de grootste snelheidsversnelling.
2. Selecteer een benzinemotor met middelhoog toerental voor het beste resultaat. 4. Verbied het gebruik van benzineheimachines onder niet-brekende omstandigheden met hoge snelheid.

7. Stop de machine

1. Trek de schaalpositie 0, stationair draaien gedurende 3-5 minuten.

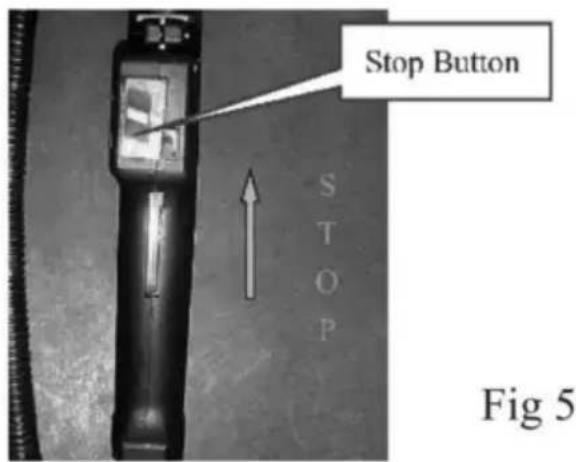

2. Druk op de vlamuitknop om te stoppen, de vlamuitknop zie Fig.1

Fig 5

8. Technisch onderhoud

8.1 Luchtfilter

Controleer het luchtfilter regelmatig. Roetafzetting die het filtrelement van het luchtfilter blokkeert, vermindert het vermogen van de benzinemotor en de levensduur. Als het filter te veel roetafzetting bevat, maak het dan schoon met warm water en afwasmiddel en installeer vervolgens het luchtfilter daarna veeg het af met een droge doek. Het filter moet worden vervangen als het beschadigd is. De onderhoudscyclus moet op de juiste wijze worden ingekort als het vooral in een stoffige omgeving wordt gebruikt.

8.2 Brandstoffilter

Als het brandstoffilter geblokkeerd is, heeft de heimachine een lagere snelheid en een zwakkere impactenergie. Methoden: Open het deksel van de oliekan. Haal het brandstoffilter uit de oliekan met een metalen haak en maak het schoon. Bij het reinigen van het brandstoffilter.

8.3 Carburateur

Het oliekannetje en de carburateur bevatten over het algemeen restolie. Na enige tijd zal de resterende olie vettige olie worden, waardoor de olieleiding verstopt raakt, waardoor de motor niet meer kan worden gestart. Als de machine langer dan een week niet wordt gebruikt, zorg er dan voor dat u de brandstof volledig verwijdert.

Methode: Trek de olie-inlaatleiding eruit, druk herhaaldelijk op de brandstofbel van de carburateur om de olie te laten ontsnappen en druk de olie-inlaatleiding terug naar zijn positie wanneer de brandstof in de brandstofbel en de olieretourleiding leeg is.

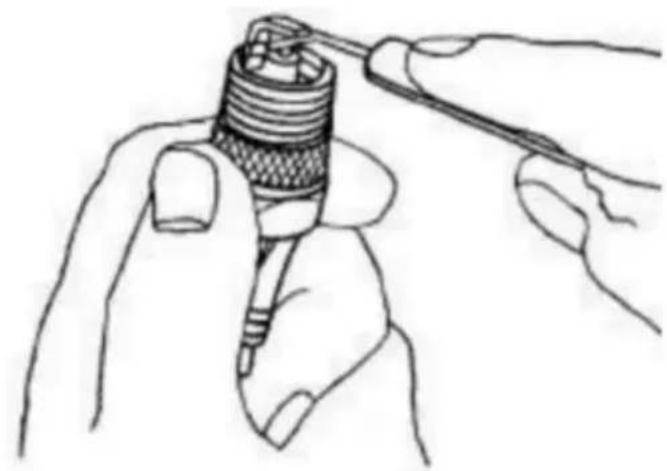

8.4 Bougie Om een

normale werking van de motor te garanderen, moet de bougieafstand goed zijn. Verwijder bezinksel met een staalborstel. De juiste afstand van de bougie is 0,5-0,7 mm. Zie Fig.6

Fig.5

8.5 Uitlaat

Geluiddemper: voor regelmatig onderhoud, gebruik een schroevendraaier om vuil van de uitlaat te verwijderen, of het vuil op de uitlaat van de demper.

8.6 Smering van de versnellingsbak

De fabriek heeft bij het verlaten van de fabriek vet op de versnellingsbak aangebracht, dat kan ondersteuning bieden om 36 uur te werken. Klanten hoeven tijdens de 36 uur geen vet meer toe te voegen, anders werkt de heimachine niet. Gebruik 1#-1,5# hoogtemperatuurvet. Voeg 20-30 g vet toe als de werkuren meer dan 36 uur zijn.

Open het deksel van de versnellingsbak, smeer het tandwiel en de drijfstang regelmatig met smeervet.

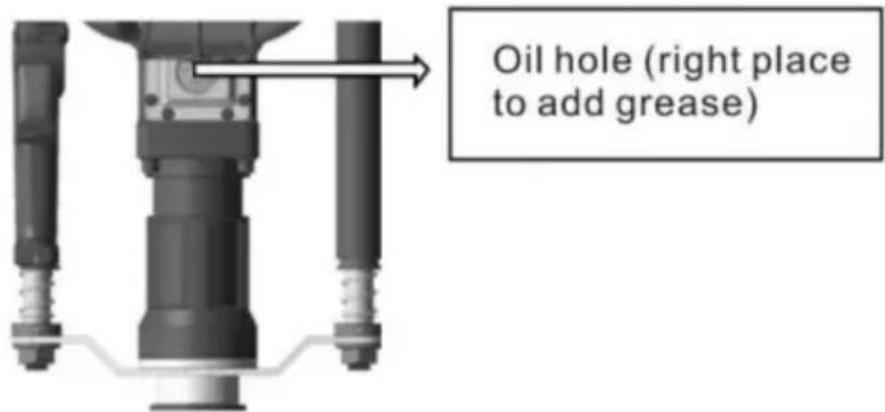

Open de hamermof, smeer de zuiger en sla de hamer regelmatig met smeervet.

Fig6

7. Het cilinderkoellichaam

Regelmatig stof verwijderen om de cilinderkoeling te garanderen, deze benzineheimachine is van het luchtkoelertype. Als cilinderstof zich ophoopt op het koellichaam, heeft dit direct invloed op het koeleffect.

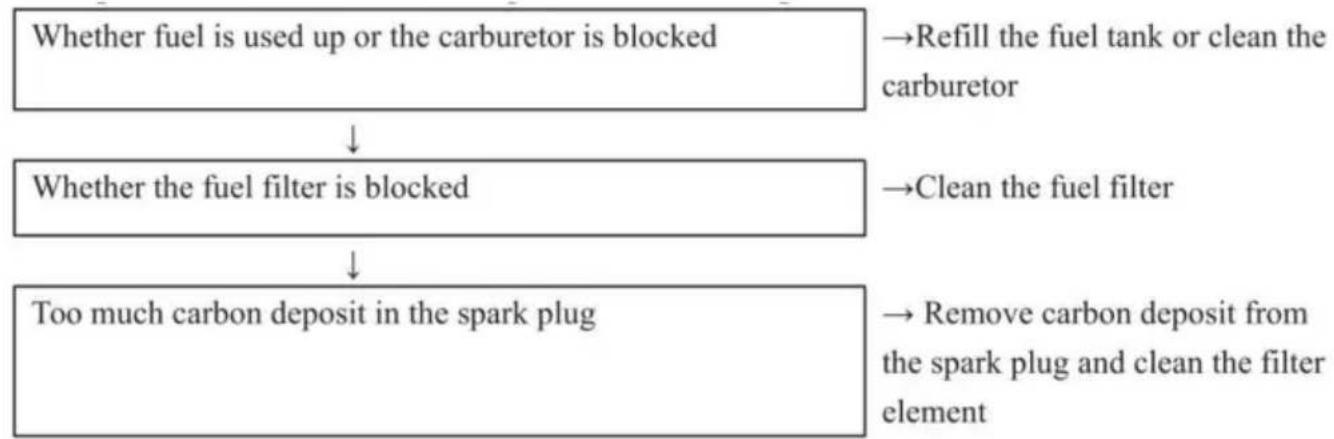

8. Foutanalyse en de eliminatiemethoden ervan

Problemanalyse en oplossing

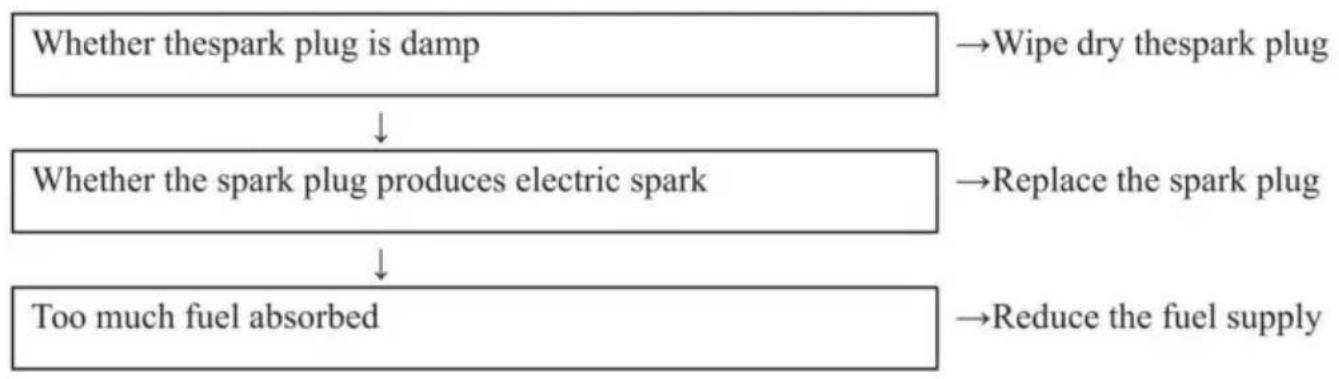

Voorbeeld 1: Moeilijkheden bij het starten van de motor in koude toestand.

Voorbeeld 2: Moeilijkheden bij het herstarten na een plotselinge stop.

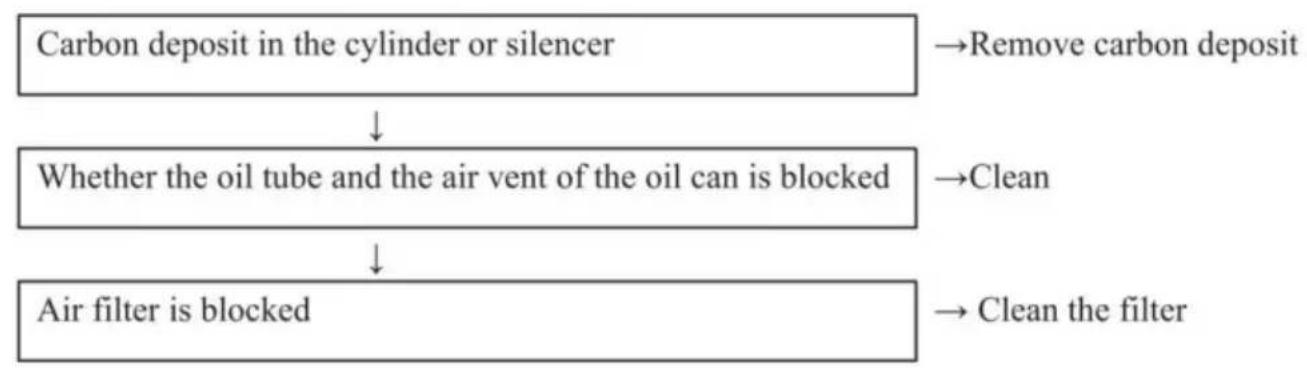

Voorbeeld 3: Laag toerental en zwak vermogen.

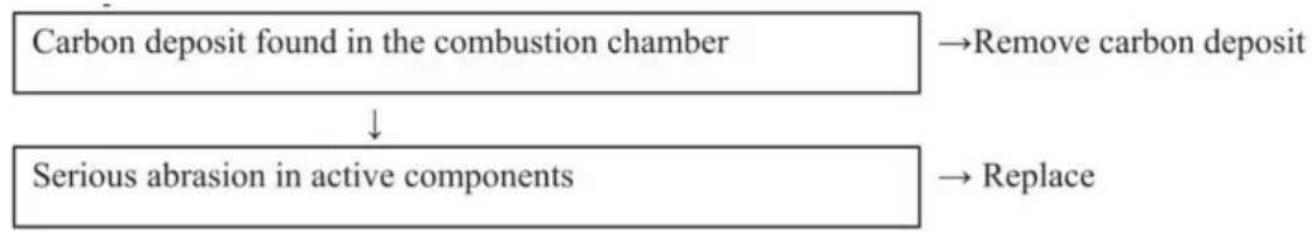

Voorbeeld 4: Abnormaal geluid.

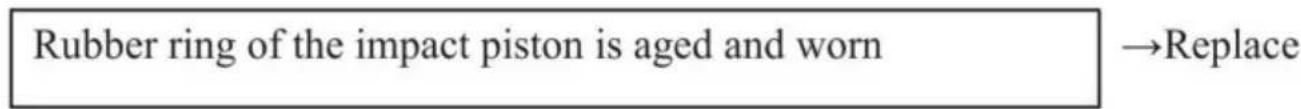

Voorbeeld 5: De machine werkt normaal, maar de werkefficiëntie is erg laag.

Neem voor onderhoud contact op met de plaatselijke verkoopagent of de contractuele onderhoudslocatie.

10. Kerngegevens van het product

Model	JH-68
Brandstof	Benzine/4-taktmotorolie 0,65L
Capaciteit oliekan
Verplaatsing	37,7 cc
Nominaal vermogen	1kW
Nominale	6500 tspm
snelheid mpact-frequentie	2400-3000BPM
Energie van inslag	20-35J
Startsystem	Handtrekstart

11. Onderhoudscyclus

De volgende gegevens zijn afkomstig van normala gebruik van het product. Onder slechterwerkstandigheden, zoals een stoffige omgeving of lange werkuren van de heimachine,要去 de onderhoudscyclus overeenkomstig worden verkort.

Voor het werk

Na het werk of elke dag

A h is Filin g o i

Elke week

Elke maar

Tijdlijke storing

Inden nodig

Het geheel machine	Outlook-controle(staat, vastheidvan schroeven)	\( \ddot{y} \)		\( \ddot{y} \)
	Schoon		\( \ddot{y} \)
Bedieningshendel/stopknop	Functiecontrole	\( \ddot{y} \)		\( \ddot{y} \)
Luchtfilter	Schoon				\( \ddot{y} \)			\( \ddot{y} \)
	Vervangen						\( \ddot{y} \)
Brandstofffilter	Rekening					\( \ddot{y} \)
	Vervangen						\( \ddot{y} \)
Oliekan/oliekan omslag	Schoon		\( \ddot{y}\ddot{y} \)
	Rekening	\( \ddot{y} \)		\( \ddot{y} \)
	Draai vast							\( \ddot{y} \)
Reductietoestel Doos/impactCilinder	Schoon					\( \ddot{y} \)
	Voeg olié toe							\( \ddot{y} \)
Geluiddemper	Rekening					\( \ddot{y} \)
	Koolafzetting verwijderen							\( \ddot{y} \)
Cilinder Koelvin	Rekening					\( \ddot{y} \)
	Schoon							\( \ddot{y} \)
Bougie	Controleer/pas de afstand:tussen de elektroden aan					\( \ddot{y} \)
	Vervangen							\( \ddot{y} \)
Schroef en moer	Rekening	\( \ddot{y} \)		\( \ddot{y} \)
	Draai vast							\( \ddot{y} \)

Fabrikant: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
