Produkttyp	Staketstolpsdrivare
Märke	Vevor
Modell	JH-68
Motortyp	4-takts, bensin
Rekommenderat bränsle	Blyfri bensin ≥90#
Cylindervolym	37,7 cm³
Nominell effekt	1 kW
Slagfrekvens	6500 varv/min
Nominell hastighet	2400-3000 BPM
Slagenergi	20-35 J
Motoroljetankens kapacitet	0,65 L
Startsystem	Manuell (dragstart)
Maximal stolpdiameter	70 mm
Kylningstyp	Luft
Tändstiftsgap	0,5-0,7 mm
Inkluderade tillbehör	Hylsor Φ55 och Φ70, tratt, sil, insexnyckelsats, skruvmejsel, tändstiftsnyckel, nyckel 8-10, måttkopp, oljehålsnyckel, handskar, skyddsglasögon
Garanti	Elektronisk, se www.vevor.com/support

Vanliga frågor - JH-68 Vevor

Vilken typ av bränsle ska användas?

Använd blyfri bensin med oktantal 90 eller högre. Använd inte olje-bensinblandning eftersom motorn är 4-takt.

Hur startar man motorn?

Före första start, tryck på bränslebubblan för att fylla förgasaren. Placera maskinen på marken, håll i handtaget och dra snabbt i startsnöret cirka 10 cm. Upprepa tills motorn startar. Låt motorn värmas upp i 3-5 minuter på lågvarv innan du använder full effekt.

Vilken typ av motorolja ska användas?

Använd kvalitetsmotorolja för 4-taktsmotorer. Oljetankens kapacitet är 0,65 L. Blanda inte med bensinen.

Hur underhåller man luftfiltret?

Kontrollera luftfiltret regelbundet. Rengör det med ljummet vatten och rengöringsmedel, torka sedan med en torr trasa. Byt ut det om det är skadat. I dammiga miljöer, rengör det oftare.

Vad gör jag om motorn inte startar?

Kontrollera bränslet, tändstiftet, luftfiltret och bränslefiltret. Se till att maskinen är ordentligt förberedd (bränslebubbla). Om problemet kvarstår, kontakta teknisk support.

Vad är oljetankens kapacitet?

Motoroljetanken har en kapacitet på 0,65 L. Överskrid inte MAX-markeringen vid påfyllning.

Hur justerar man tändstiftsgapet?

Rätt gap är 0,5 till 0,7 mm. Använd ett känselmått för att kontrollera och justera vid behov. Rengör tändstiftet med en stålborste.

Kan jag använda en olje-bensinblandning?

Nej, denna motor är 4-takt och kräver separat olja i vevhuset. Bensinen måste vara ren utan oljeblandning.

Hur förvarar man maskinen?

Töm förgasaren om maskinen inte används på mer än en vecka. Förvara den på en torr och ventilerad plats, borta från gnistkällor.

Vad är garantin?

Den elektroniska garantin finns på webbplatsen www.vevor.com/support. Spara ditt köpkvitto.

BRUKSANVISNING JH-68 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Förare av staketstolpar

MODELL: JH-68

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Förare av staketstolpar

MODELL: JH-68

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

För din säkerhet, läs manualen noggrant innan du använder maskinen, annars kan fysisk skada eller mekanisk skada orsakas.

Dellista
NEJ.	namn	Bild	Antal.
þ	þ55 Sockelhylsa		1
þ	þ70 Sockelhylsa		1
þ	Fyllningstratt		1
þ	Sil		1
þ	4 sexkantnyckel		1
þ	5 sexkantnyckel		1
þ	6 sexkantnyckel		1
	och "þ" skruvmejselþ"þ"		1
ý	Tändstiftsuttag		1
ý 8-10 icede-justerbar skiftnyckel			1
ý	Mätglaset		1
ý	Oljehålsnyckel		1
ý	Handskar		1
ý	Glasögon		1
ý	produk		1

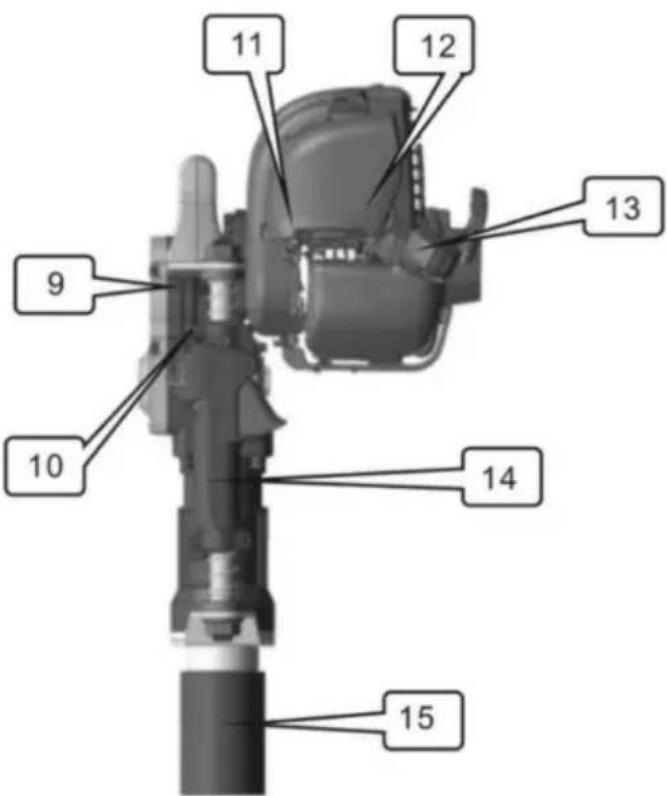

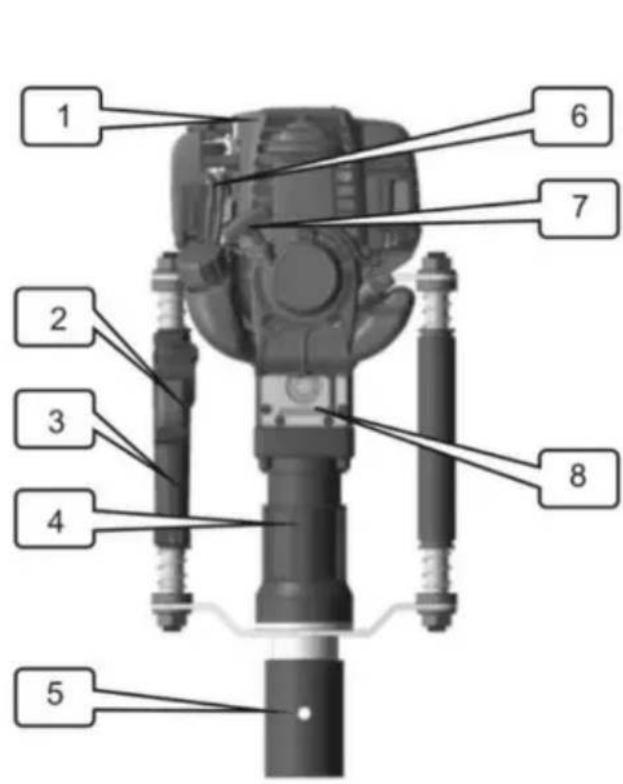

1. Namn på huvuddelar

№	Namn på delnr. Namn	på delr.	Namn på del
1	Hjällhandtag 8		Oljehål	15	Järnhuvud
2	Gasreglage 9		Omslag
3	Hantera	10	Flameout-brytare
4	Cylinderhus 11		Gaskabel
5	Påningshylsa 12		Luftfilter
6	Ventilationsdörr 13		Oljetanklock
7	Förrätt	14	Stödplatta

Figur 1

Figur 2

2. Instruktioner för säker drift

1. Operatören behöver halksäkra skyddsskor. Lämpliga kläder. Bär skyddsglasögon och hjälm, bär öronproppar under lång tid.

2. Balansera kroppen när du använder maskinen. Användaren ska stå bakom stödhandtaget. Förbjud rökning, ätande och chattande när du använder maskinen. 3. Efter att ha startat maskinen, undvik att använda den med en hand. 4. När du lyfter maskinen, kontrollera först att du har ställt in minsta skala, låt maskinen sakta ner.

1. 5. Tala om för dem som arbetar på arbetsplatsen om arbetsområdet för att undvika skador. Maskinen kan leda till att grus flyger omkring. 6. Välj medelhastighet på bensinpålen för att köra det bästa.
2. Håll handtagen torra, rena, utan olja eller bränsleblandning.
3. Stoppa operationen halvvägs, du måste stänga av motorn.
4. Kontrollera varje gång att kontakternas fästskruvar är normala innan användning. Om de är lösa måste du dra åt skruvarna. 10. Denna motor är en fyrtaktsmotor, så den använder samma eller över 90# bensin.
5. Bensin är mycket brandfarligt, så tanka i en väl ventilerad miljö. När du fyller på olja, stoppa bensinmotorn.
6. Tillsätt inte olja för full. Lämna inte bränslepåfyllningen i halsdelen av maskinen. Om spill eller bränsle spillts, vänta tills bränslet förångas, därefter kan du starta maskinen. 13. Efter tankning, dra åt oljelocket. Kontrollera ofta om bränsletanken är skadad för att läcka, om den upptäcks skadad, vänligen stoppa och byt ut omedelbart.
7. Reservera olja i lagringsutrymmen. Ta bort alla grundorsaker till brand eller osäkra gnistor.
8. I stängda områden, såsom tunnlar, diken och djupa spår i arbetsmiljön, när man använder bensinpålar för att säkerställa tillräckligt färsk luft, avgaser som innehåller kolmonoxid är farliga, bör medföra elektrisk fläkt för luftflöde.
9. Förbjud att snabbt accelerera eller bromsa, för att inte skada maskinen.
10. Förflyttningsplats vid långväga transport, bör tömma tanken.
11. Förbjud underkvalificerad underhållspersonal att demontera bensinpålen för att undvika strukturella skador på delar, vilket resulterar i förkortad livslängd för bensinpålar och olyckor.

3. Huvudanvändning och funktion

Användningsområde

Den kan användas i trädgård, fruktträdgårdsstängsel eller för grävningsarbeten.

Funktioner

1. Det är världens lättaste motortyp med lägsta slagvolym för handhållna bensinstaplare.
2. Den har ergonomisk design, minimerar vibrationer i händerna, har betydande kontroll för bekvämlighet och är bekväm; operatören kan gräva med 360 graders rotation.
3. Den kan reglera slagenergi och slagantal, och kan användas för olika högar mindre än 70 mm i diameter. 4.

Fördel: Om du använder vår maskin kan du ignorera problemet med tung utrustning som dieselmotor, luftkompressor, lastbil. 5. Maskinens handtag är av gummisvamp, minskar rekylen avsevärt och förbättrar bekvämligheten för användaren.

4. Förberedande arbete före användning

Bränsle

1. Använd inte bensin över 90 oktan. 2. Välventilerad plats för att fylla på bränsle. 3. Fyll inte tanken för full. (Observera: oljan får inte överstiga

MAX-markeringen. Se figur A.) Lämna inte bränsle i tanken. Om det finns bränslespill, ta bort eller torka bort det helt innan du startar bensinmotorn.

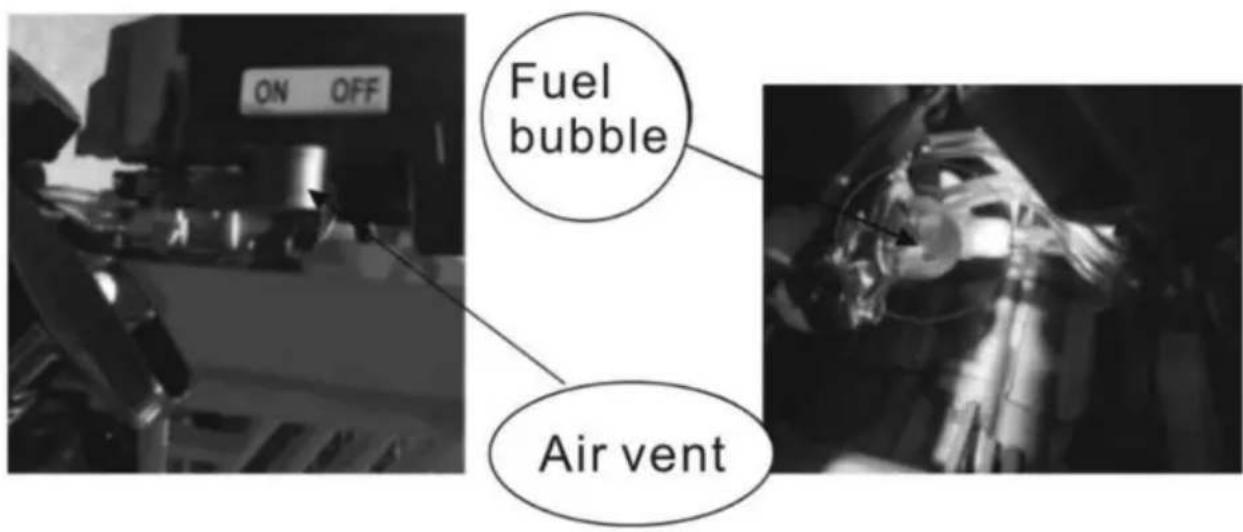

1. Före första start av den nya maskinen, tryck upprepade gånger på den genomskinliga bränslebubblan (se fig. 3) för att fylla förgasaren helt med bränsle.

(Stäng luftventilen) när motorn är kall, men öppna luftventilen endast när motorn är uppvärmd.

Fig 3

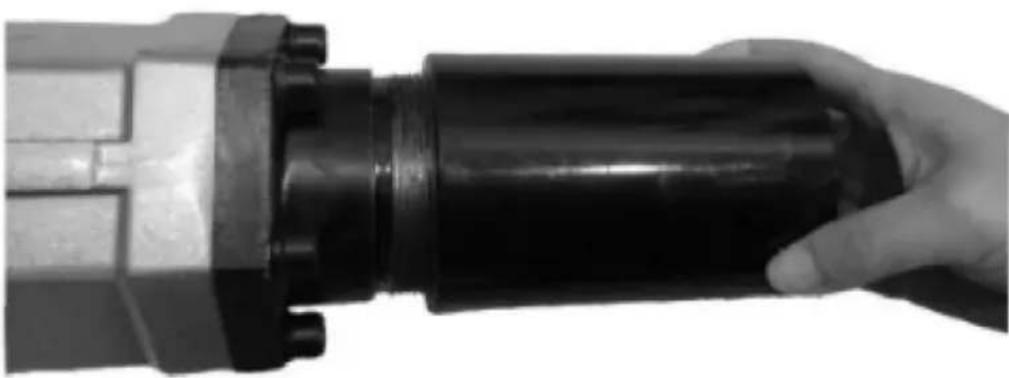

1. Innan arbetet skapalningshylsan virvlas in i järnhuvudet (se fig. 4).

Fig 4

1. Ställ maskinen på golvet (figur B). Håll i handtaget med en hand och dra snabbt i elastiska repet cirka 10 cm. Upprepa denna åtgärd tills motorn kör. Håll i handtaget med den andra handen i cirka 10 cm, som visas i figur C. Upprepad dragning, låt inte rithandtaget gå tillbaka fritt utan håll i handtaget och sänk det med sin elasticitet för att skydda startmotorn (figur D).
2. Öppna luftgallret helt när bensinmotorn startas.

figur B

figur C

figur D

6. Kör

1. Efter bensinmotorstart bör den vara lågvarv i 3 till 5

minuter, uppvärmningsdrift för maskinen. När bensinmotorn

tillräckligt varmt, enligt den erforderliga stötenergin för att dra lämplig regleringsposition.

Obs: den nya bensinmotorn driver användning av de första 24 timmarna, arbetsbördan bör vara i låg eller medelhastighet för att förlänga livslängden. Gör det inte använd den största hastighetsacceleratorn. 3. Välj medelvarvig bensinmotor som gör bäst. 4. Förbjud användning av bensinpåförare under icke-brytande med hög hastighet drift.

7. Stoppa maskinen

1. Dra vägens läge 0, gå på tomgång i 3-5 minuter.
2. Tryck på flameout-knappen för att stoppa, flameout-knappen se Fig.1

Fig 5

8. Tekniskt underhåll

8.1 Luftfilter

Kontrollera luftfiltret regelbundet. Sotavlagringar som blockerar filtrelementet på luftfiltret kommer att minska bensinmotorns effekt och livslängd. Om filtret har för mycket sotavlagringar, rengör det med varmt vatten och rengöringsmedel, och installera sedan luftfiltret efter att ha torkat av det med en torr trasa. Filtret bör bytas ut om det är skadat. Underhållscykeln ska förkortas ordentligt om det används särskilt i dammiga miljöer.

8.2 Bränslefilter

Om bränslefiltret är blockerat kommer föraren att få minskad hastighet och svagare slagenergi. Metoder: Öppna oljekannans lock. Ta ut bränslefiltret från oljedunken med metallkrok och rengör det. När du rengör bränslefiltret.

8.3 Förgasare

Oljekanna och förgasare har i allmänhet restolja. Efter en tid kommer den kvarvarande oljan att bli fet olja som blockerar oljeledningen, vilket gör att motorn inte går att starta. Därför, när maskinen inte används på mer än en vecka, se till att helt ta ut bränslet.

Metod: Dra ut oljeinloppsröret, tryck på förgasarens bränslebubbla upprepade gånger för oljeutsläpp, och tryck tillbaka oljeinloppsröret till sitt läge när bränslet i bränslebubblan och oljereturröret töms.

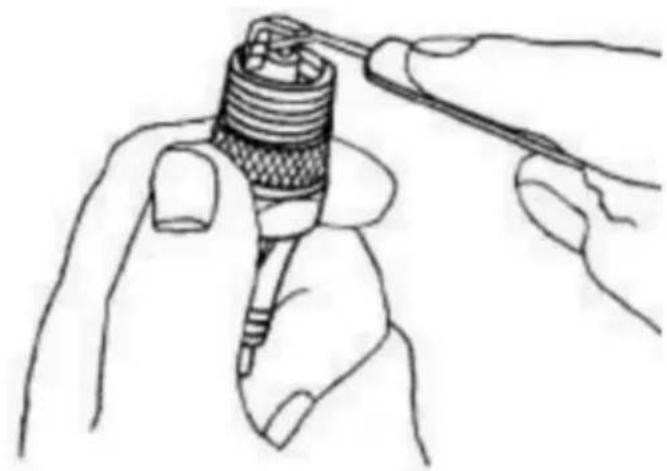

8.4 Tändstift För

att säkerställa normal drift av motorn måste tändstiftsavståndet vara ordentligt. Ta bort sediment med en stålborste. Rätt mellanrum för tändstiftet är 0,5-0,7 mm. Se Fig.6

Fig.5

8.5 Ljuddämpare

Ljuddämpare: rengör regelbundet underifrån, använd en skruvmejsel för att ta bort skräp på kroppen eller skräpet i avgasutloppet på katalysatorn.

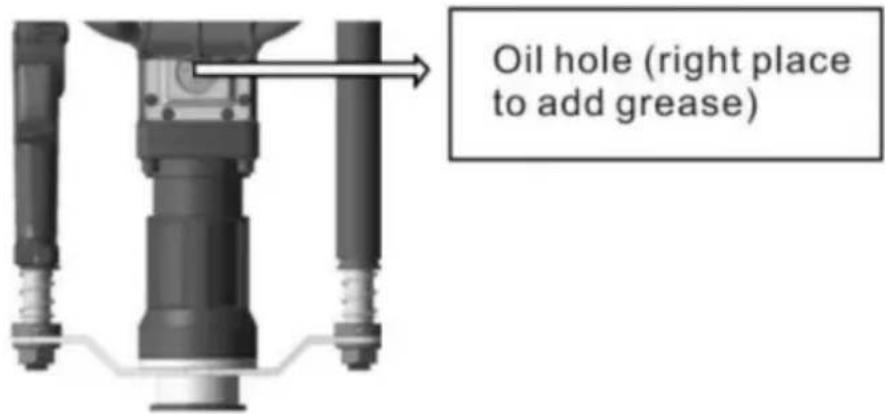

8.6 Smörjning av växellåda

Fabriken smorde växellådan med fett innan den lämnade fabriken, vilket räcker för att arbeta i 36 timmar. Kunder behöver inte tillsätta mer under de första 36 timmarna, annars kommer växellådan inte att fungera med 1#-1,5# högtemperaturfett. Tillsätt 20-30g fett när arbetstiden överstiger 36 timmar.

Öppna växellådans lock, smörj växeln och vevstaken regelbundet med smörjfett.

Öppna hammarhylsan, smörj kolven och slå hammaren regelbundet med smörjfett.

Fig6

7. Cylinderns kylfläns

Rengör regelbundet för att ta bort damm, för att säkerställa att cylindern kyls. Detta är en luftkyld motor, om damm ansamlas på kylflänsen kommer det att direkt påverka kyleffekten.

8. Felsökning och åtgärder

Problemanalys och lösningar

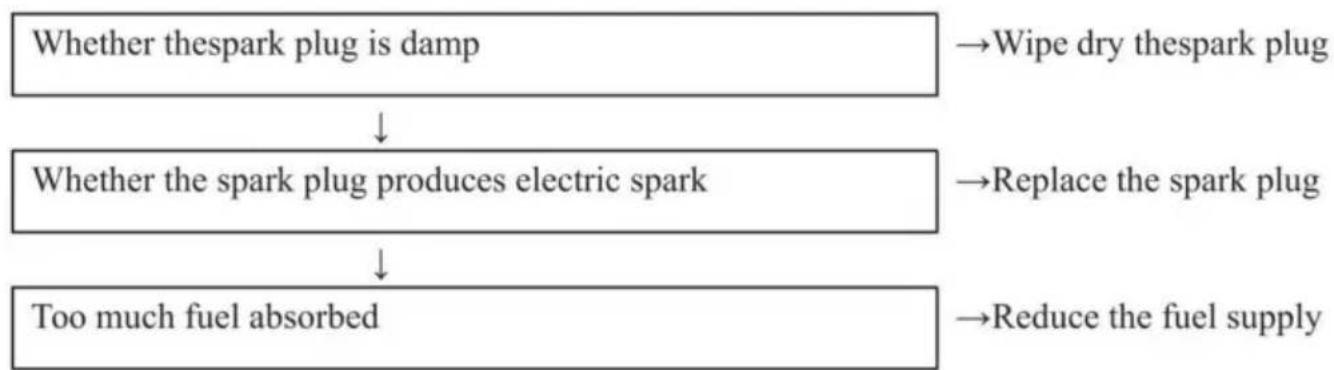

Exempel 1: Svårigheter att starta motorn i kallt tillstånd.

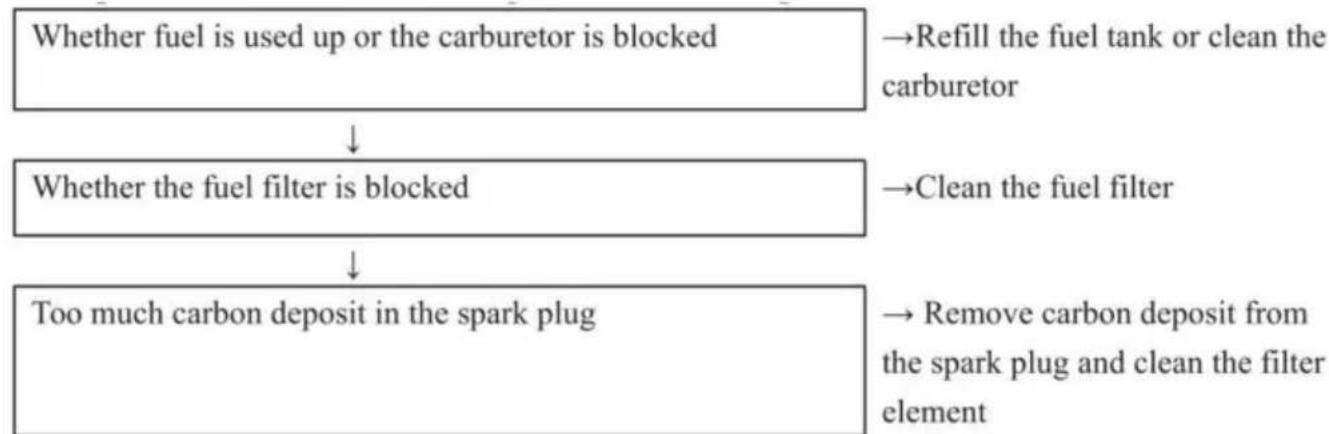

Exempel 2: Svårigheter att starta om efter plötsligt stopp.

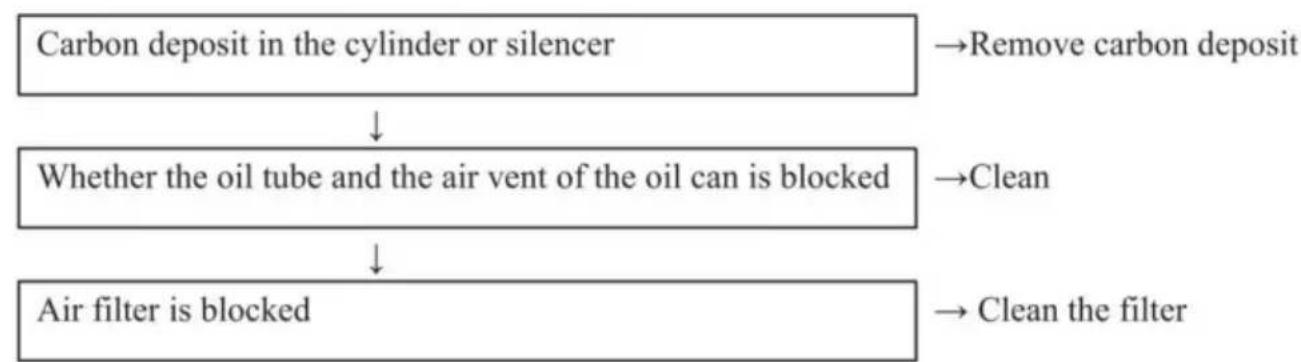

Exempel 3: Långsam hastighet och svag kraft.

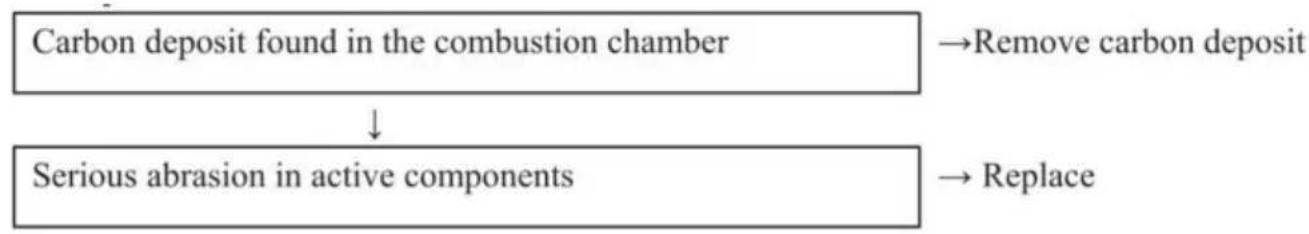

Exempel 4: Onormalt ljud.

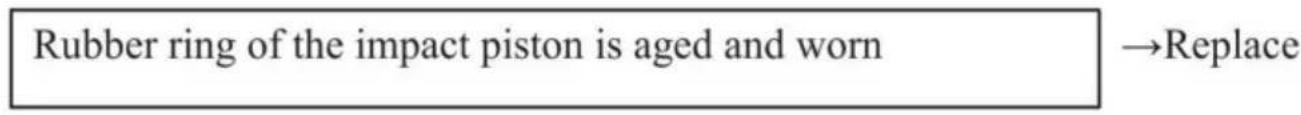

Exempel 5: Maskinen fungerar normalt men arbetseffektiviteten är mycket låg.

Vänligen kontakta lokal försäljningsagent eller avtalsenlig underhållsplats för underhåll.

10. Nyckeldata för produkten

Modell	JH-68
Bränsle	Bensin/4 takts motorolja 0,65L
Oljekannas kapacitet
Förflytting	37,7cc
Märkeffekt	1kW
Nominell	6500r/min
hastighet mpact frekvens	2400-3000BPM
Effektenergi	20-35J
Startsystem	Hand pull start

11. Underhållscykel

Följande data geschrän den vanlige användningen av Produkten. UnderSAMRE arbeitsförhällanden)sasom dammig miljö eller längearbetstimmar für palföraren bör unterhällscykelnforkortas i motvarsende grad.

Inman erabet

Efter jobbetEller varje dag

A här Filin g oI

Vaje vecka

Varje manad

Tillflägt missyckende

Om niedvändigt

Hela maskin	Outlook-kontroll(tillständ, Åtdragningav skruvar)	Äy		Äy
	Rena		Äy
Kontrollhandtag/stoppknapp	Funktionskontroll	Äy		Äy
Luftfilter	Rena				Äy			Äy
	Byta ut						Äy
Bränslefilter	Kolla upp					Äy
	Byta ut						Äy
Oljeburk/Oljeburkomslag	Rena		Äy Äy
	Kolla upp	Äy		Äy
	Spänna							Äy
ReduktionsväxelBox/SlagCylinder	Rena					Äy
	Tillsätt olja							Äy
Ljuddampare	Kolla upp					Äy
	Ta bort kolavlgringar							Äy
CylinderKylfena	Kolla upp					Äy
	Rena							Äy
Tändstift	Kontrollera/justera avständemellan elektroderna					Äy
	Byta ut							Äy
Skruv och mutter	Kolla upp	Äy		Äy
	Spänna							Äy
