Typ produktu	Pilot do słupków ogrodzeniowych
Marka	Vevor
Model	JH-68
Typ silnika	4-suw, benzynowy
Zalecane paliwo	Benzyna bezołowiowa ≥90#
Pojemność skokowa	37,7 cm³
Moc nominalna	1 kW
Częstotliwość udaru	6500 obr/min
Prędkość nominalna	2400-3000 BPM
Energia udaru	20-35 J
Pojemność zbiornika oleju silnikowego	0,65 L
System rozruchu	Ręczny (linka)
Maksymalna średnica pala	70 mm
Typ chłodzenia	Powietrze
Szczelina świecy zapłonowej	0,5-0,7 mm
Akcesoria w zestawie	Tuleje Φ55 i Φ70, lejek, sitko, zestaw kluczy imbusowych, śrubokręt, klucz do świec, klucz 8-10, miarka, klucz do otworu olejowego, rękawice, okulary
Gwarancja	Elektroniczna, patrz www.vevor.com/support

Często zadawane pytania - JH-68 Vevor

Jaki rodzaj paliwa stosować?

Stosuj benzynę bezołowiową o liczbie oktanowej 90 lub wyższej. Nie używaj mieszanki olejowo-benzonowej, ponieważ silnik jest 4-suwowy.

Jak uruchomić silnik?

Przed pierwszym uruchomieniem naciśnij bańkę paliwa, aby napełnić gaźnik. Umieść maszynę na ziemi, chwyć uchwyt i szybko pociągnij linkę rozrusznika na około 10 cm. Powtarzaj, aż silnik zacznie pracować. Pozwól silnikowi nagrzać się przez 3-5 minut na niskich obrotach przed użyciem pełnej mocy.

Jaki rodzaj oleju silnikowego stosować?

Stosuj wysokiej jakości olej silnikowy 4-suwowy. Pojemność zbiornika oleju wynosi 0,65 L. Nie mieszaj z benzyną.

Jak dbać o filtr powietrza?

Regularnie sprawdzaj filtr powietrza. Czyść go ciepłą wodą z detergentem, a następnie osusz suchą szmatką. Wymień, jeśli jest uszkodzony. W zapylonym środowisku czyść go częściej.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź paliwo, świecę zapłonową, filtr powietrza i filtr paliwa. Upewnij się, że maszyna jest odpowiednio odpowietrzona (bańka paliwa). Jeśli problem nie ustępuje, skontaktuj się z pomocą techniczną.

Jaka jest pojemność zbiornika oleju?

Zbiornik oleju silnikowego ma pojemność 0,65 L. Nie przekraczaj oznaczenia MAX podczas napełniania.

Jak wyregulować szczelinę świecy zapłonowej?

Prawidłowa szczelina wynosi od 0,5 do 0,7 mm. Użyj szczelinomierza, aby sprawdzić i w razie potrzeby wyregulować. Wyczyść świecę szczotką drucianą.

Czy mogę używać mieszanki olejowo-benzonowej?

Nie, ten silnik jest 4-suwowy i wymaga oddzielnego oleju w misce olejowej. Benzyna musi być czysta, bez domieszki oleju.

Jak przechowywać maszynę?

Opróżnij gaźnik, jeśli maszyna nie jest używana przez ponad tydzień. Przechowuj ją w suchym i wentylowanym miejscu, z dala od źródeł iskier.

Jaka jest gwarancja?

Gwarancja elektroniczna jest dostępna na stronie www.vevor.com/support. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI JH-68 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

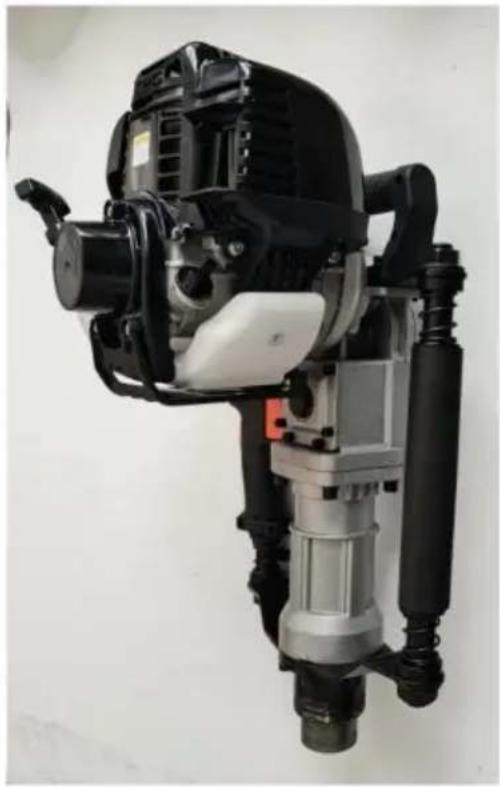

Kierowca słupka ogrodzeniowego

MODEL: JH-68

Dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas oznaczają jedynie szacunkowe oszczędności, jakie można uzyskać kupując u nas określone narzędzia w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kierowca słupka ogrodzeniowego

MODEL: JH-68

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Dla własnego bezpieczeństwa prosimy o uważne przeczytanie instrukcji przed użyciem maszyny, w przeciwnym razie może dojść do uszkodzenia fizycznego lub mechanicznego.

Li sta częsci
NIE.	Nazwa	Zdjecie	Ilość
	Tuleja gniazdowa Φ55		1
	Tuleja gniazdowa Φ70		1
	Lejek zalewowy		1
	Filtr		1
	Klucz sześćkátny 4		1
	Klucz sześćkátny 5		1
	Klucz sześćkátny 6		1
	i strubokręt „“ „”		1

Gniazdo 苗ciezy zapłonowej	1
Klucz nieregulowy 8-10	1
Miarka	1
Klucz do otworu olejłowego	1
Rękawice	1
Okulary	1
produk	1

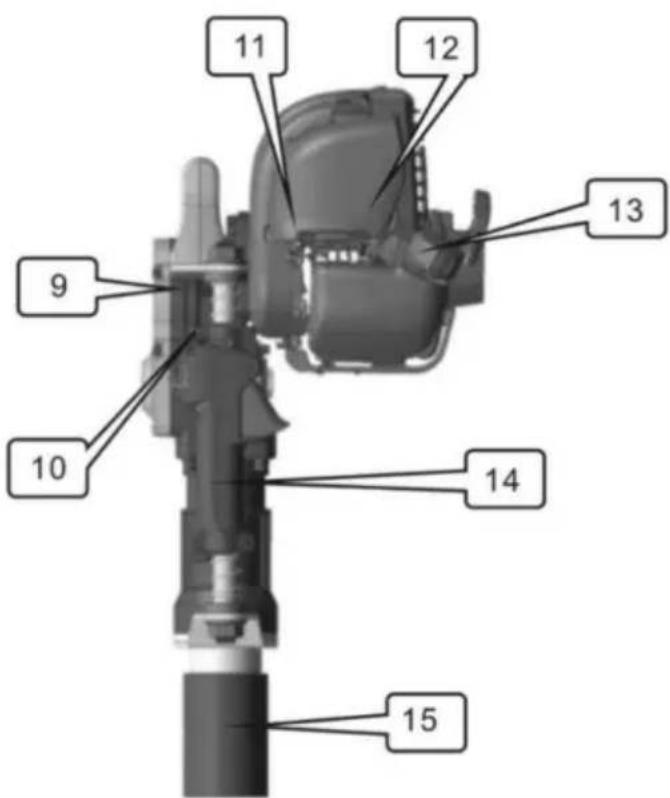

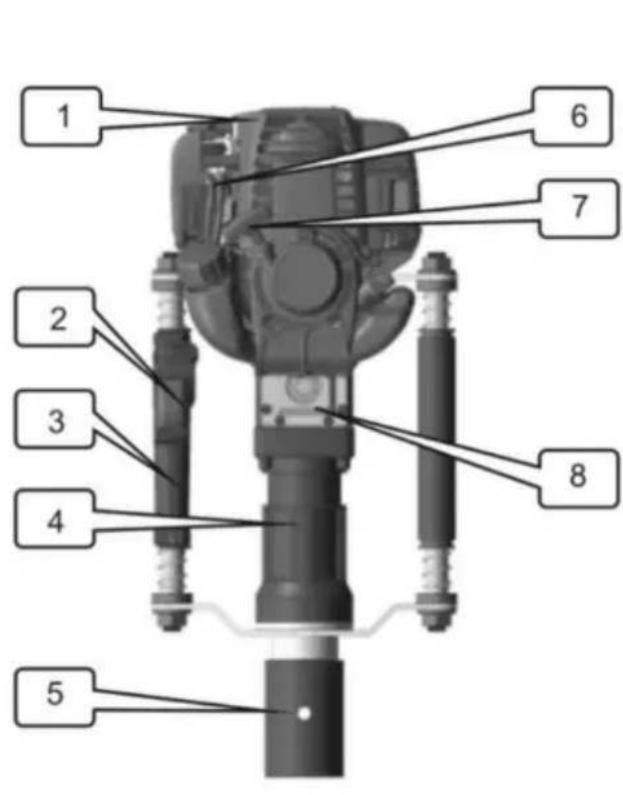

1. Nazwa głównych części

Nr Nazwa噤ci Nazwa噤ci Nr		Nazwa噤ci
1	Uchwyt pomocniczy 8	Dziura naftowa	15	Želazna glowa
2	Przejćznik przyepamustnicy 9 Okładka
3	Uchwyt	10 Przejćznik plomienia

4	Obudowa cylindra	11	Kabel przyepamustnicy
5	Gniazdo do palowania 12		Filtr powietrza
6	Drzewi wentylacyjne	13	Korek zbiornika oleju
7	Rozrusznik	14 Přyta wsporcza

Ryc. 1

Ryc. 2

2. Instrukcja bezpiecznej obsługi

1. Operator potrzebuje antypoślizgowego obuwia ochronnego, odpowiedniej odzieży, okularów i kasku, a także zatyczek do uszu podczas pracy.
2. Podczas obsługi maszyny zachowaj równowagę ciała. Użytkownik powinien stać za uchwytem pomocniczym. Zabrania się palenia, jedzenia i rozmów podczas obsługi maszyny.
3. Po uruchomieniu maszyny unikaj obsługi jedną ręką.
4. Po podniesieniu maszyny należy wybrać pierwszy element sterujący, aby osiągnąć minimalną skalę, pozwól maszynie zwolnić.
5. Powiedz osobom postronnym, aby trzymały się z dala od obszaru roboczego, aby uniknąć obrażeń. Proces użytkowania maszyny może spowodować, że małe przedmioty będą latać po żwirze.
6. Wybierz średnioobrotową kafarę benzynową, aby uzyskać najlepszą wydajność.
7. Utrzymuj uchwyty w stanie suchym, czystym i nie zawierającym mieszanki oleju ani paliwa. 8. Zatrzymaj pracę w połowie; musisz wyłączyć silnik. 9. Za każdym razem należy sprawdzić wcześniej normalne śruby mocujące złącza. Jeśli się poluzują, musisz dokręcić śruby, aby ich użyć. 10. Ten silnik jest czterosuwowy, więc używa się benzyny o tej samej wartości powyżej 90#.
8. Benzyna jest wysoce łatwopalna, dlatego tankuj ją w dobrze wentylowanym pomieszczeniu. Po dodaniu oleju zatrzymaj silnik benzynowy. 12. Nie dolewaj oleju do pełna. Nie zostawiaj wlewu paliwa w części szyjnej. Jeśli przylejesz lub rozlejesz paliwo, poczekaj, aż paliwo odparuje, wtedy możesz uruchomić maszynę.
9. Po zatankowaniu dokręć korek wlewu oleju. Prosimy często sprawdzać stan paliwa. Zbiornik jest uszkodzony z powodu wycieku. Jeśli zostanie znaleziony uszkodzony, zatrzymaj go i wymień natychmiast. 14. Zachowaj olej w miejscu przechowywania. Usuń wszystkie pierwotne przyczyny pożaru i iskry.
10. W obszarach zamkniętych, takich jak tunele, rowy i głębokie rowki w pracy, podczas korzystania z benzyny, aby zapewnić wystarczającą ilość świeżego powietrza, spaliny zawierające tlenek węgla powinny być zasilane prędko.

wentylator

dla dopływu powietrza.

16. Zabrania się szybkiego przyspieszania lub hamowania, aby nie uszkodzić maszyny. 17. W przypadku transportu dalekobieżnego należy opróżnić zbiornik. 18. Zabronić pracownikom obsługi technicznej niespełniającym norm wsiadania na kafar benzynowy, aby uniknąć uszkodzeń strukturalnych części, co może

skutkować skróceniem żywotności kafara benzynowego i wypadkami.

3. Główne zastosowanie i funkcja

Użycie

Można go zastosować w gospodarstwie, ogrodzeniu sadu lub barierze przy palowaniu. Cechy

1. jest to najlżejszy na świecie typ silnika o najmniejszej pojemności skokowej ręczny kafar benzynowy.
2. Ma ergonomiczną konstrukcję, minimalizującą wibracje, zapewniającą kontrolę nad wygodą i wygodą, operator może kopać z obrotem o 360 stopni.
3. Może regulować liczbę energii uderzenia i uderzenia, ubiegać się o odmianę stosu o średnicy mniejszej niż 70 mm. 4.

Zaleta: korzystając z naszej maszyny, możesz zignorować problemy ciężkiego sprzętu, taki jak silnik wysokoprężny, sprężarka powietrza, ciężarówka.

1. Uchwyt maszyny jest wykonany z gumowej gąbki, co znacznie zmniejsza odrzut i siłę maszyny i poprawia komfort dla użytkownika.
2. Przygotowanie pracy przy użyciu paliwa

1. Używanie benzyny w ilości równej lub większej niż 90#. 2. Dobrze wentylowane miejsce do dodawania paliwa. 3. Nie napełniaj zbiornika zbyt mocno. (Uwaga: ilość oleju nie może przekraczać MAX. Patrz rysunek A): Nie zostawiaj paliwa w szyjce. Jeśli jest paliwo rozlane, usuń lub całkowicie odparuj przed uruchomieniem silnika benzynowego. 4. Po zatankowaniu dokręć korek wlewu paliwa.

Rysunek A

5. Rozpocznij

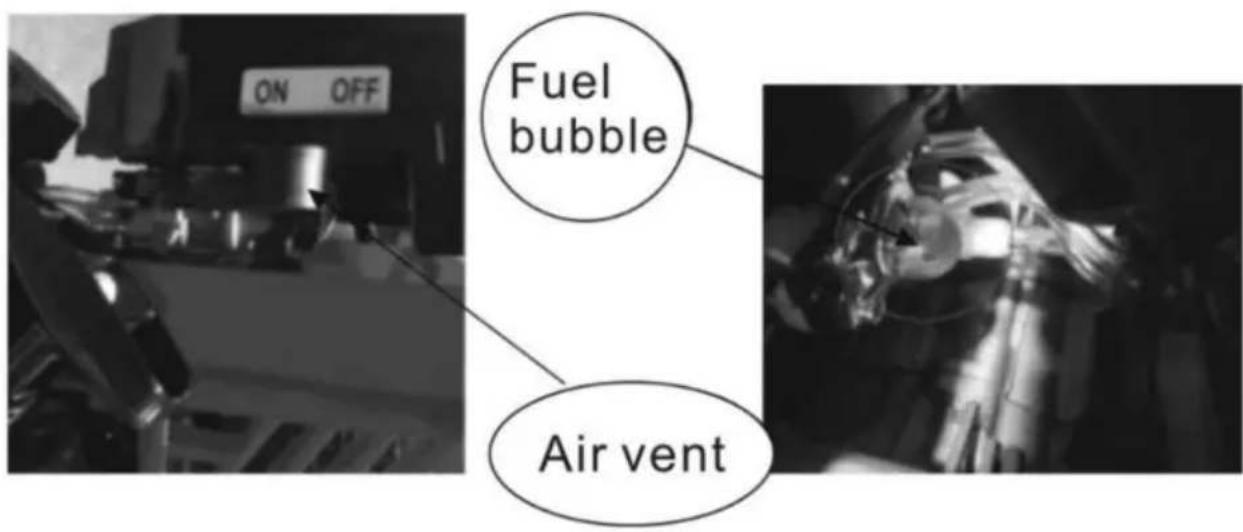

1. Przed pierwszym uruchomieniem nowej maszyny należy powtórzyć wciśnięcie przezroczystego paliwa bani (patrz rys. 3), aby całkowicie napełnić gaźnik paliwem.

(Zamknij odpowietrznik, gdy silnik jest w stanie chłodzenia, ale otwórz nawiew powietrza tylko przy rozgrzanym silniku).

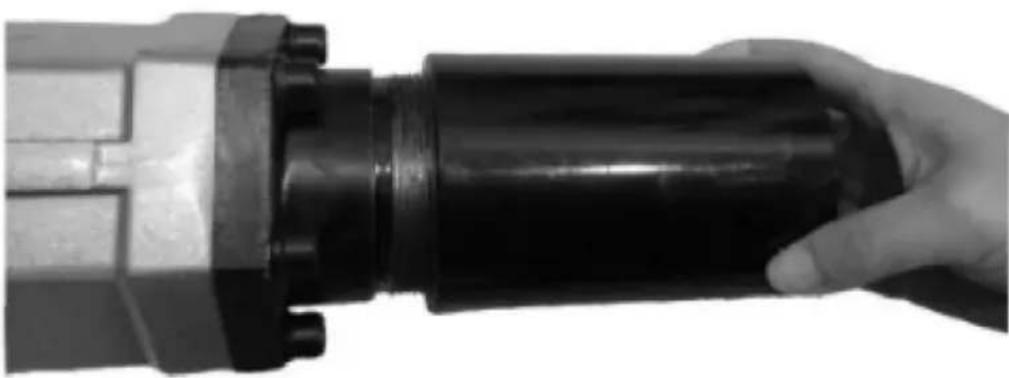

1. Przed rozpoczęciem, kielich paliwowy powinien wkręcić się w głowicę żelazną (patrz rys. 4).

1. Postaw maszynę na podłodze (rysunek B). Przytrzymaj uchwyt jedną ręką i szybko pociągnij elastyczną linę na odległość około 10 cm. Powtarzaj tę czynność, aż silnik uruchomi się, trzymając uchwyt drugą ręką na około 10 cm, jak pokazano na rysunku C. Powtarzając rysowanie, nie pozwól, aby uchwyt do rysowania swobodnie powracał, ale przytrzymaj uchwyt do rysowania i opuść go elastycznie, aby chronić rozrusznik (rysunek D).
2. Po uruchomieniu silnika benzynowego otwórz całkowicie dopływ powietrza.

6. Biegnij

1. Po uruchomieniu silnika benzynowego powinien on pracować na niskich obrotach przez 3 do 5 minut, operacja rozgrzewania maszyny. Gdy silnik benzynowy

wystarczająco ciepły, zgodnie z wymaganą energią uderzenia, aby odpowiednio pociągnąć stanowisko regulacyjne.

Uwaga: nowy sterownik stosu benzyny wykorzystuje pierwsze 24 godziny, obciążenie pracą aby wydłużyć żywotność, należy pracować z niską lub średnią prędkością. Nie rób tego używając największego akceleratora prędkości.

1. Wybierz najlepszą pracę silnika benzynowego o średniej prędkości.
2. Zabroń używania kafara benzynowego pod warunkiem, że nie pęka przy dużej prędkości operacji.

7. Zatrzymaj maszynę

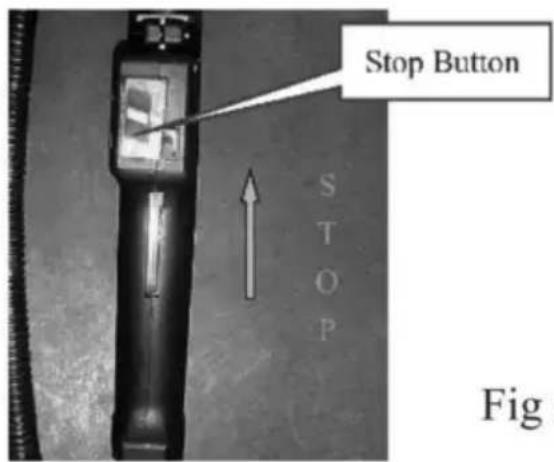

1. Wyciągnij skele do pozycji 0 i pracuj na biegu jałowym przez 3-5 minut. 2. Naciśnij przycisk zgaszenia płomienia, aby zatrzymać, przycisk zgaszenia patrz rys. 1

Fig 5

8. Konserwacja techniczna

8.1 Filtr powietrza

Regularnie sprawdzaj filtr powietrza. Osady sadzy blokujące element filtrujący filtra powietrza zmniejsza moc silnika benzynowego i żywotność. Jeśli na filtrze znajdują się zbyt duże osady sadzy, wyczyść go ciepłą wodą z detergentem, a następnie zainstaluj filtr powietrza wycierając go suchą szmatką. W przypadku uszkodzenia filtr należy wymienić. Cykl konserwacji należy odpowiednio skrócić w przypadku szczególnego użytkowania w zapylonym środowisku.

8.2 Filtr paliwa

Jeśli filtr paliwa jest zatkany, kafar będzie miał zmniejszoną prędkość i słabszą energię uderzeń. Metody: Otwórz pokrywę pojemnika na olej. Wyjmij filtr paliwa z pojemnika na olej za pomocą metalowego haczyka i wyczyść go. Podczas czyszczenia filtra paliwa.

8.3 Gaźnik

W zbiorniku oleju i gaźniku zazwyczaj znajdują się resztki oleju. Po pewnym czasie resztki oleju staną się tłustym olejem, który zablokuje przewód olejowy, uniemożliwiając uruchomienie silnika. Dlatego też, jeśli maszyna nie będzie używana dłużej niż tydzień, należy pamiętać o całkowitym spuszczeniu paliwa.

Metoda: Wyciągnij rurkę wlotową oleju, naciśnij kilkakrotnie pęcherzyk paliwa gaźnika, aby spuścić olej, a następnie wciśnij rurkę wlotową oleju z powrotem na swoje miejsce, gdy paliwo z pęcherzyka paliwa i rura powrotna oleju zostaną opróżnione.

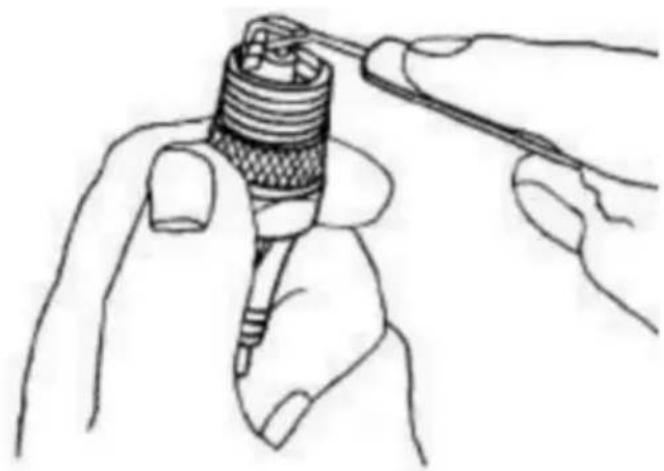

8.4 Świeca

zapłonowa Aby zapewnić prawidłową pracę silnika, odstęp świecy zapłonowej musi być odpowiedni. Usuń osad szczotką drucianą. Prawidłowa szczelina świecy zapłonowej wynosi 0,5-0,7 mm. Patrz rys.6

Fig.5

Tłumik 8,5

Regularna konserwacja tłumika, za pomocą śrubokręta usuń śmieci z tłumika lub śmieci na rurze wydechowej koksu.

8.6 Smarowanie skrzyni biegów

Fabryka nasmarowała skrzynię biegów opuszczając fabrykę, może wspierać pracę do 36 godzin. Klienci nie muszą dodawać więcej w ciągu 36 godzin, w przeciwnym razie kafar nie będzie działał przy użyciu wysokiej temperatury 1#-1,5# smaru. Dodanie 20-30 g smaru, gdy godziny pracy przekraczają 36 godzin.

Otwórz pokrywę skrzyni biegów, nasmaruj przekładnie i korbowód regularnie smarować smarem.

Otwórz gniazdo młotka, nasmaruj tłok i regularnie uderzaj młotkiem ze smarem plastycznym.

Fig6

Regularnie usuwać kurz i zapewnić chłodzenie cylindra, ten kafar benzynowy jest typu chłodnicy powietrznej, jeśli kurz cylindra gromadzi się na radiatorze, będzie to miało bezpośredni wpływ na efekt chłodzenia.

8.Analiza awarii i metody jej eliminowania. Analiza i rozwiązywanie problemów

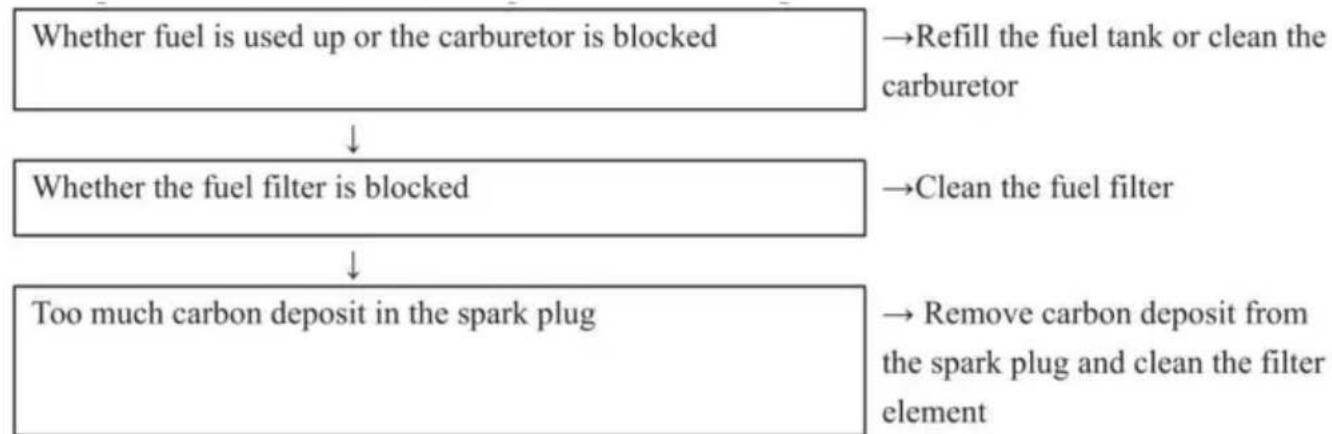

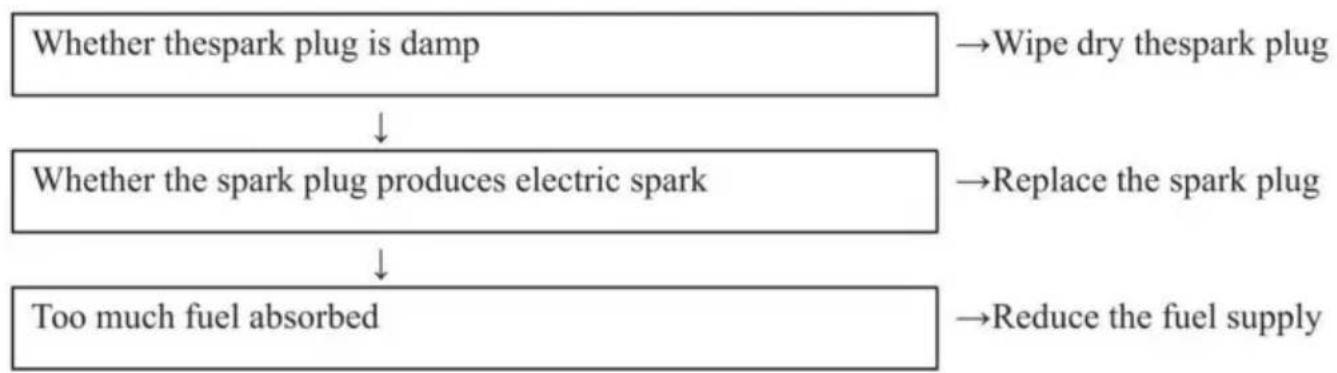

Przykład 1: Trudności w uruchomieniu silnika w stanie schłodzonym.

Przykład 2: Trudności w ponownym uruchomieniu po nagłym zatrzymaniu.

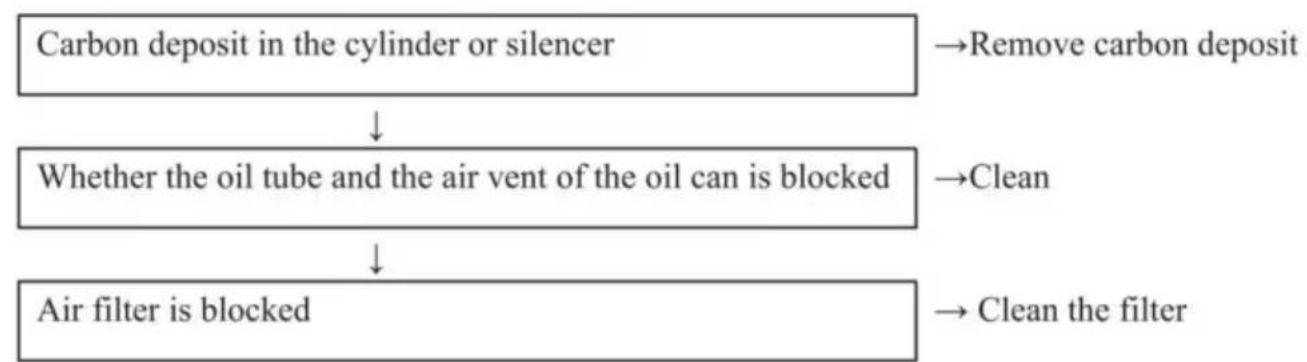

Przykład 3: Niska prędkość i mała moc.

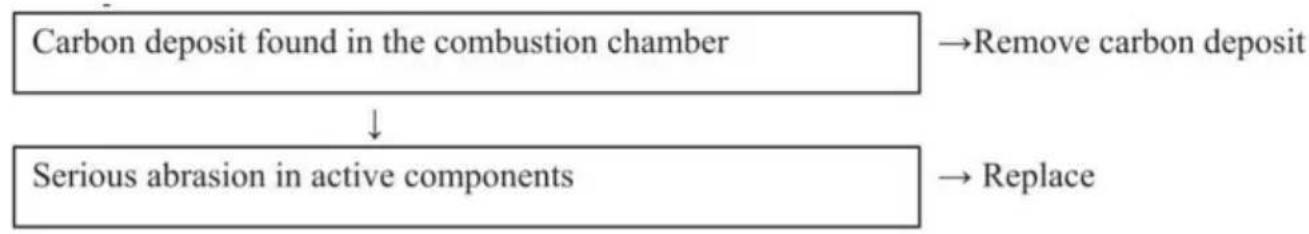

Przykład 4: Nienormalny dźwięk.

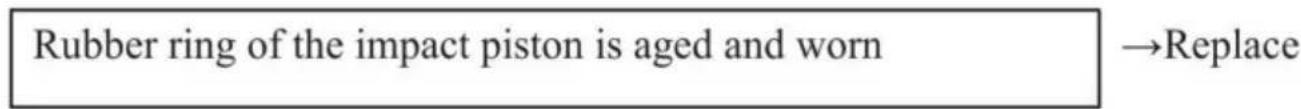

Przykład 5: Maszyna pracuje normalnie, ale wydajność jest bardzo niska.

W sprawie konserwacji należy skontaktować się z lokalnym agentem sprzedaży lub umownym punktem serwisowym.

10. Kluczowe dane produktu

Model	JH-68
Paliwo	Olej do silników benzynowych/4-
Pojemnosć pojemnika na olej	suwowych 0,65 l
Przemieszczenie	37,7 cm3
Moc znamionowa	1kW
Znamionowa	6500 obr./min
częstotliwość uderzenia prędkości	2400-3000 uderzeń na minuţe
Energia uderzenia	20-35 J
Układ startowy	Start ręczny

11. Cykl konserwacji

Ponijsze dane pochodź z powszechnego stosowania produktu. W gorszych warunkach przy, takich jak zapljone sądowisko lub dlugie godziny przy kafara, sąȩzy odpopiewnio skrócić cykł konserwacje.

Przed praca

po przy lub na co przy

A h to Filling goi

Co tydznej

Kaz多地go mięsȩca

Awania tymczyszowa

Jesli to koniecie

Całość maszyna	Kontrola Outlooka (stan, dokrećenie sąrub)
	Czysty
Uchwyt sterujucy/przycisk zatrzymania	Kontrola daneśania
Filtrgowietra	Czysty
	Zastepować
Filtr paliwa	Sprawdzać
	Zastepować
Pojemnik na olej/pojemnik na olej okładka	Czysty
	Sprawdzać
	Dokręcać
Przekładnia redukcyjna Pudelko/uderzenie Cylinder	Czysty
	Dodaj oleju
Tłumik	Sprawdzać
	Usń osad węglyowy
Cylinder Fin chłodźcy	Sprawdzać
	Czysty
Świeca	Sprawdź/wyreguluj odlegość pomietność elektrodami
	Zastepować
Śruba i nikrzycka	Sprawdzać
	Dokręcać
