GEBRUIKSAANWIJZING HL15000 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

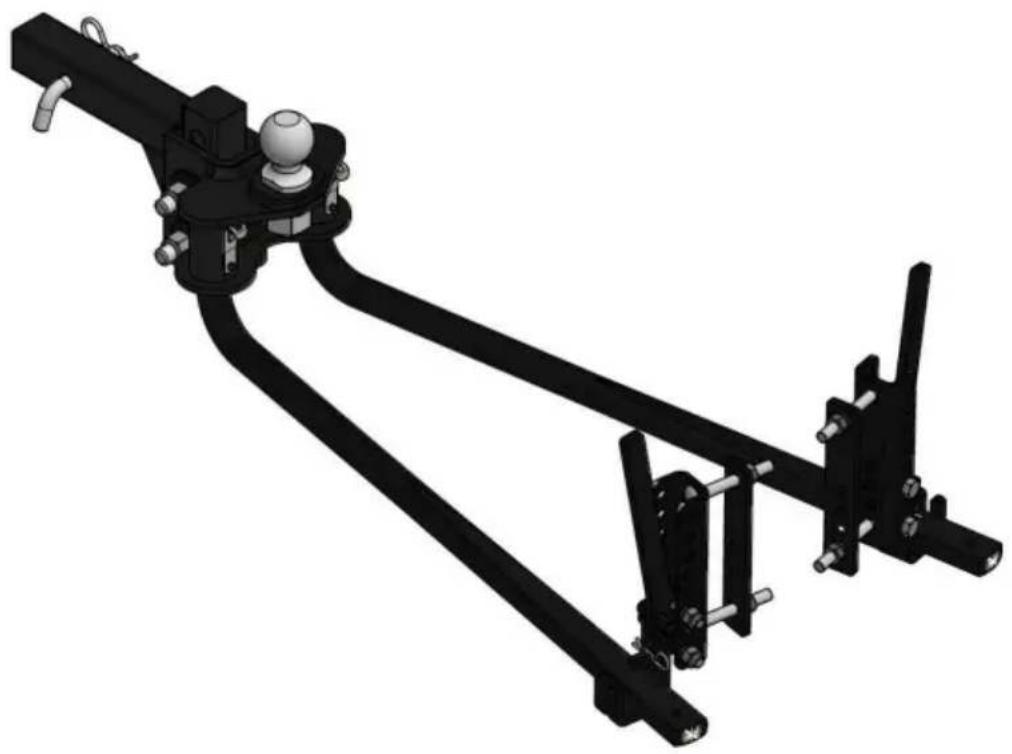

GEWICHTSVERDELING

AANSLUITING

MODEL: HL15000

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:

Lees de gebruiksaanwijzing zorgvuldig door.

WAARSCHUWING:

1. Lees en begrijp alle instructies. Het niet opvolgen van alle instructies
   De hieronder vermelde maatregelen kunnen ernstig letsel tot gevolg hebben.
2. Er kunnen verschillende gevaren ontstaan als de handbediende vetspuit niet goed wordt bediend. tijdens de installatie, inbedrijfstelling en dagelijkse werking.
3. Risico op letsel en schade aan materiële eigendommen door onjuist gebruik bediening. Houd de handleiding ter beschikking van het bedienend personeel bij de gebruikslocatie van de eenheid. Landspecifieke veiligheidsmaatregelen en ongevallen preventievoorschriften moeten worden nageleefd.
4. Personen zijn gekwalificeerd als zij door hun opleiding, ervaring, instructie en kennis van de relevante normen, in staat om te beoordelen toegewezen taken en om potentieel gevaarlijke situaties te identificeren.
5. Overschrijd nooit de door de voertuigfabrikant aanbevolen trekkracht. capaciteit.
6. De hoogte van de beladen kogel mag nooit groter zijn dan de hoogte van de ontkoppelde kogel hoogte. Overbelasting van het voorwiel en verlies van grip van het achterwiel kunnen leiden tot onstabiele wegligging. Het kan het remvermogen verminderen en een neiging tot schaarbeweging bij het gelijktijdig draaien en remmen.
7. Als de beladen kogelhoogte van de aanhangwagen groter is dan de ontkoppelde kogelhoogte, hoogte, verminder de opname op de veerstaaf, meet opnieuw en pas aan totdat de de juiste hoogte is bereikt.
8. Dit product is geen speelgoed en het gaaszeil van de kiepwagen kan niet worden gebruikt als speelgoed voor kinderen om mee te spelen.

VOORZICHTIGHEID:

1. Defecte accessoires dienen onmiddellijk vervangen te worden. Defect accessoires kunnen leiden tot persoonlijk letsel en materiële schade.
2. Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere schade.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

	HL15000Model:
Brutogewicht aanhangwagen:	15.000 pond
Tonggewicht:	1500 pond
Trekhaak:	2-5/16"
Verstelbare schacht:	2"

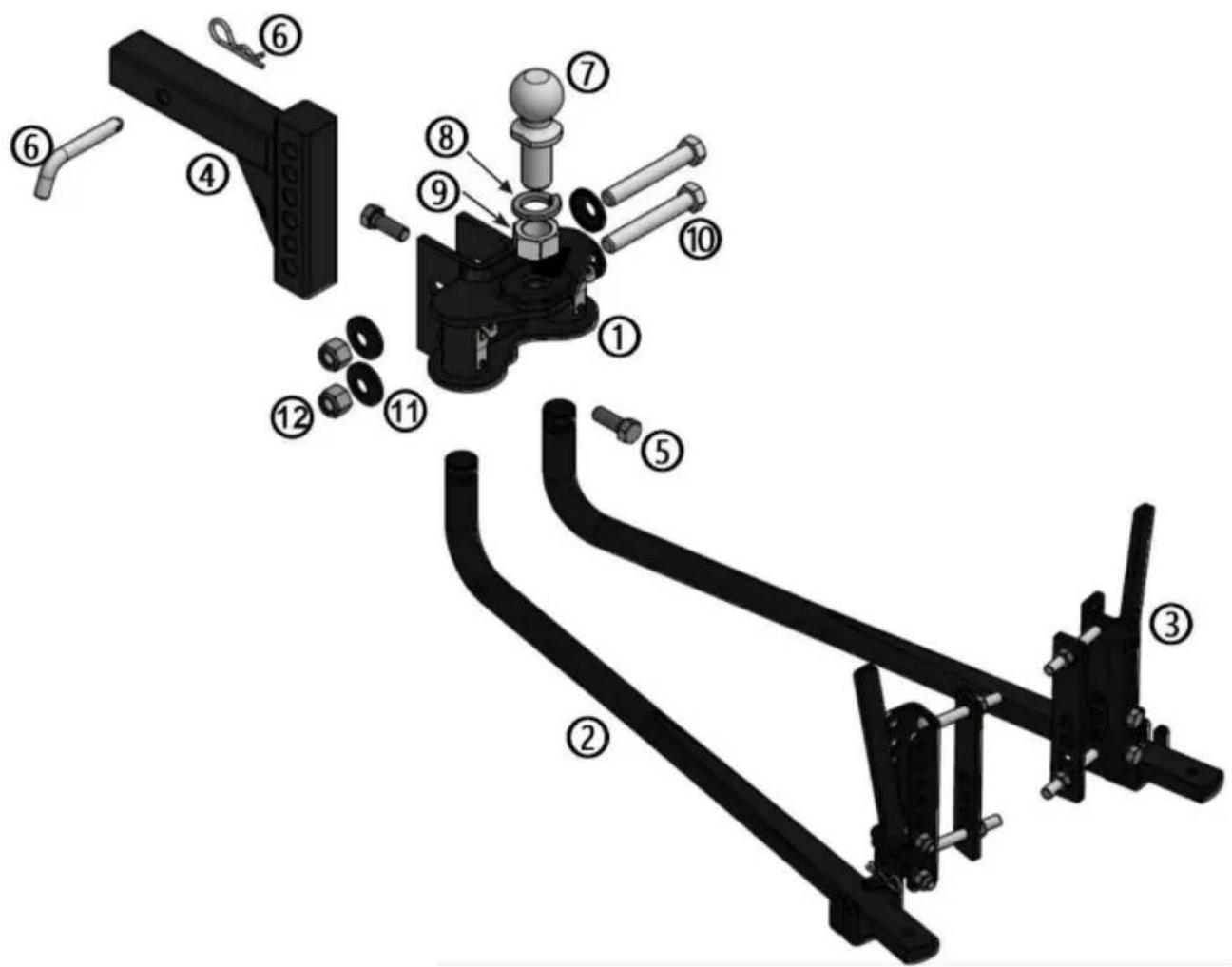

COMPONENTEN

Onderdelenlijst
Item	Hoeveelheid	Beschrijving
1	1	Koppelingskop
2	2	Veerstaaf
3	2	Montage van de veerstaafsteunbeugel
4	1	Verstelbare schacht
5	2	Zeskantbout, 5/8"-11 x 1-3/4"
6	1	Trekpen en clip
7	1	Trekhaakkogel, 2-5/16"
8	1	Borgring, 1-1/4"
9	1	Zeskantmoer, 1-1/4"-12
10	2	Zeskantbout, 3/4"-10x5"
11	4	Getande conische ring 3/4"
12	2	Borgmoer, 3/4"-10

MONTAGE & INSTALLATIE

Stap 1:

Plaats de verstelbare schachtstang (#4) in de ontvangstbuis op het trekkende voertuig en bevestig deze met de trekpen en clip (#6).

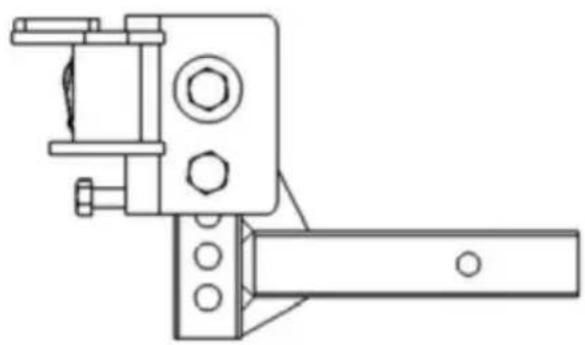

OPMERKING: Om de juiste kogelhoogte te verkrijgen bij voertuigen met een hoge

bodemvrijheid, kan de schacht worden omgekeerd zoals hieronder weergegeven. Als de schacht in de omgekeerde positie wordt gebruikt, controleer dan of er voldoende bodemvrijheid is.

UP POSITION

Draai de kogel vast tot 360 ft-lbs. Bevestig de kogel aan de kop (#1) met een borgring (#8) en moer (#9).

Stap 3:

Plaats de kop op de schacht. Schuif de kop omhoog of omlaag naar de dichtstbijzijnde boutgatuitlijnpositie die overeenkomt met de eerder bepaalde doelbalhoogte. Markeer de positie op de schacht.

Plaats de kop op de schacht op de gemarkeerde positie. Plaats de 3/4"-10 x 5" zeskantbout (#10) door de 3/4" conische ring (#11) en vervolgens door de onderste gat in het kopkanaal.Draai de kop zo ver mogelijk naar voren

ga. De bal moet verticaal zijn of iets naar achteren gekanteld. Als dat niet het geval is, pas dan de set aan schroeven (#5). Installeer de resterende 3/4"-10 x 5" zeskantbout (#10) met 3/4" conische ring (#11) door het bovenste sleufgat. Installeer een tweede 3/4" conische ring (#11) op beide bouten. Begin met 3/4"-10 (#12) nylockmoeren en

alleen met de vingers vastdraaien.

Stap 5:

Draai de bovenste zeskantbout van 3/4"-10 x 5 (#10) net genoeg vast om de kop stevig vast te houden tegen de pen in het kopkanaal. Deze bout wordt later vastgedraaid.

Stap 6: Veerstaven installeren

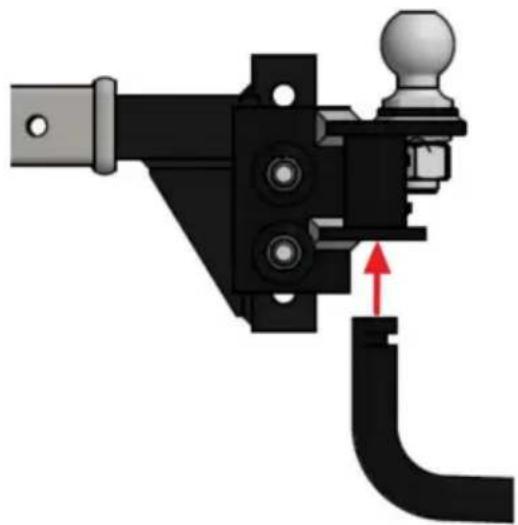

Breng een dikke laag vet aan op het ronde uiteinde van elke veerstaaf en duw het uiteinde naar binne omhoog in de kopsocket totdat u een klik hoort, zoals hieronder weergegeven. Dit zal geven aan dat de veerstaaf op zijn plaats is vergrendeld. Om de veerstaaf los te maken, tilt u iets omhoog op de veerstaaf en trek voorzichtig aan de borgpen in de trekhaakkop. De veerstang zal loskomen van de trekhaakkop.

Stap 7: De aanhanger aan de bal bevestigen

Laat de koppeling met behulp van de aanhangwagen-trekhaak op de aanhangwagenkogel zakken en sluit koppelingsvergrendeling. Trek de krik op dit moment niet volledig in. Laat de krik

een deel van het tonggewicht ondersteunen.

Til de voorkant van de aanhanger en de achterkant van het trekkende voertuig ongeveer 3 inch op met een disselkrik of totdat de achterbumper weer op de oorspronkelijke gemeten hoogte staa hoogte. Dit maakt het gemakkelijker om de veerstaven op de steunbeugels.

Stap 8: De veerstaafsteunbeugels installeren

Markeer de positie van de steunbeugels (#3) door een middellijn te maken op het A-frame van de trailer minimaal 4 inch vanaf het einde van de veerstaven (#2).

Stap 9:

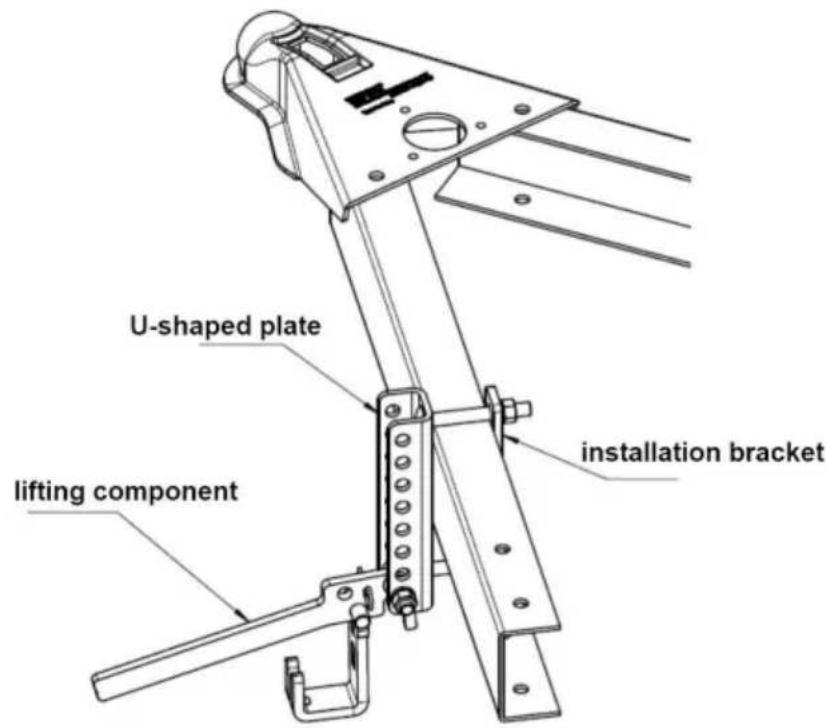

Monteer en bevestig de U-vormige installatieplaat en beugel op het tracker A-frame met behulp van twee 1/2-13UNC-4 "wagenbouten, twee 1/2-13UNC zeskantmoeren en veerringen. Monteer vervolgens de hefboom component op de montagebeugel en bevestig deze met één 1/2-13UNC-3" zeskantbout, 1/2-13UNC moer en veerring. Alle moeren moet een koppel hebben van 45-55 ft-lbs.

Stap 10: Til de veerstaven op

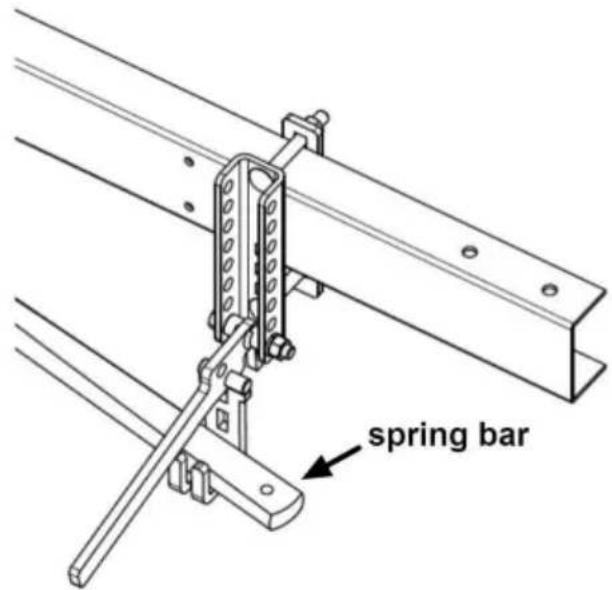

Plaats het uiteinde van de veerstaaf in de groef van het hefcomponent.

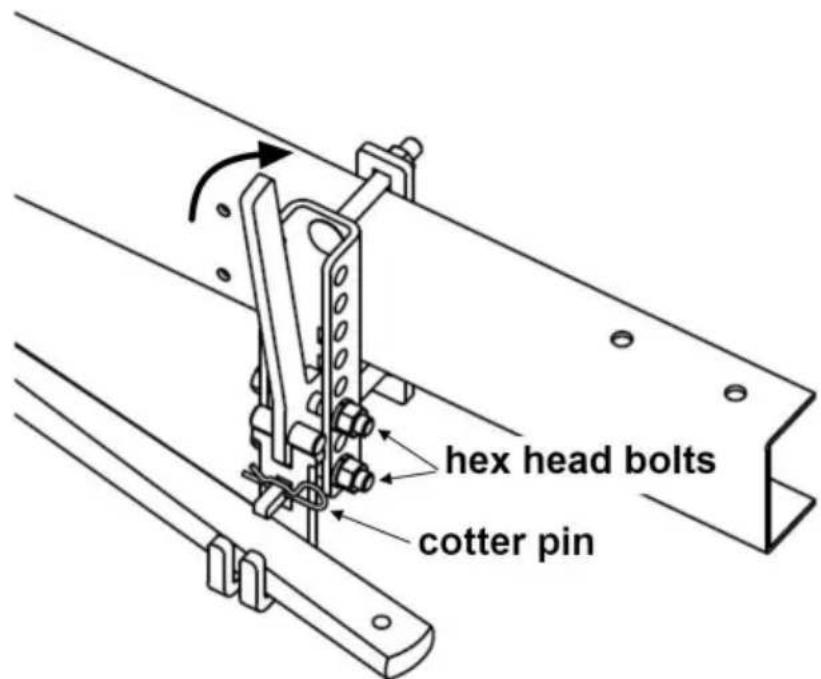

Til het hefcomponent op en bevestig het aan de U-vormige groefplaat, met behulp van twee 1/2"-13UNC-3" zeskantbouten, twee 1/2"-13UNC moeren en elk twee veerringen. Alle moeren moeten een koppel hebben van 45-55ft lbs.

Bevestig vervolgens de veerstaaf door de splitpen te installeren.

Controleer de voertuighoogte en pas de hoek van de kop aan met de stelschroevs (#5) zoals vereist totdat de gewenste belasting is bereikt. Met de veer

stangen vastgezet, laat de krik zakken om de trekhaak te belasten. Het voertuig moet gelijkmatig zakken. Meet de referentiepunten van de voor- en achterbumper opnieuw. Als de voorkant veel meer is gezakt dan de achterkant, pas dan de stelschroeven aan totdat het voertuig en de aanhanger waterpas staan. De veerstangen moeten bijna horizontaal zijn wanneer de juiste hoogte is bereikt.

Stap 13:

Draai alle 3/4" bouten en borgmoeren vast tot 200 ft-lbs. Draai de stelschroef (#5) vast tot 50 ft-lbs. Als u de hardware niet vastdraait, kan dit leiden tot verlies of falen van de bevestigingsmiddelen.

Voordat u gaat slepen:

Controleer alle onderstaande verbindingen voordat u gaat slepen:

• Koppelingspen en clip (bevestiging van de schacht aan de ontvanger)
• Kop-tot-schachtbevestigingen
• Aanhangwagen kogelmoer

- Koppelingsvergrendeling

- Veerstaafsteunbeugels

- Veiligheidskettingen

- Verlichting en richtingaanwijzers

- Remsysteem (inclusief breekschakelaar)

ONDERHOUD

1. Houd de uiteinden van de veerstaven en de borgpennen in de kopmontage vrij van vuil en goed gesmeerd. Overmatige slijtage in dit gebied kan duiden op overbelasting of onvoldoende smering.

2. Houd de buitenkant van de kopconstructie schoon. Laat geen vuil of stenen in de kop komen. tussen de veerstaafjes en de kop blijven zitten.

3. Zorg ervoor dat de koppelingsonderdelen geverfd zijn om roest te voorkomen en een mooie uitstraling te behouden. Verf niet over etiketten heen.
4. Houd de liftbeugels schoon en gesmeerd om een gemakkelijke bediening te garanderen.
