Merk	Vevor
Model	TK-2"-DROP8
Producttype	Trekhaak met kogel, montage op receiver
Receiver (buis)	2 inch
Val (drop)	8 inch
Kogeldiameter	Dubbele kogel: 2" en 2-5/16"
Max. trekvermogen (brutogewicht)	12.500 lb (5.670 kg) zonder rem / 21.500 lb (9.752 kg) met rem
Materiaal	Hoogwaardig staal
Hoofdfuncties	Omkeerbare dubbele kogel, veiligheidssloten, stille buffers, trekpennen
Onderhoud en reiniging	Reinig na gebruik om zand/grind te verwijderen; controleer bouten en pennen voor elk gebruik
Veiligheid	Overschrijd nooit de maximale capaciteit; gebruik veiligheidskettingen; vervang defecte onderdelen onmiddellijk
Reserveonderdelen en repareerbaarheid	Pennen, sloten, buffers beschikbaar; reparatie door vervanging van onderdelen
Algemene informatie	Elektronische garantie op www.vevor.com/support; gemaakt in China; geïmporteerd door SIHAO PTY LTD (Australië) en Sanven Technology Ltd (Verenigde Staten)

Veelgestelde vragen - TK-2"-DROP8 Vevor

Wat is het maximale trekvermogen van de TK-2"-DROP8?

Het maximale vermogen is 12.500 lb (5.670 kg) voor bruto gewicht zonder rem en 21.500 lb (9.752 kg) met geïntegreerde aanhangerrem.

Hoe installeer ik de trekhaak?

Steek de kanaalsteun in de receiver van het voertuig en bevestig deze met de trekpen. Bepaal de juiste kogelhoogte door de aanhanger waterpas te zetten en de afstand van de onderkant van de trektong tot de grond te meten. Plaats de bovenpen van de dubbele kogel in het bijbehorende gat op de steun, installeer vervolgens de veiligheidssloten en de dop.

Kan ik een andere pen gebruiken dan die van de fabrikant?

Nee, het gebruik van een niet-conforme pen kan de veiligheid ernstig in gevaar brengen en zal de garantie doen vervallen. Gebruik uitsluitend originele pennen.

Moet ik veiligheidskettingen gebruiken?

Ja, het wordt sterk aanbevolen om veiligheidskettingen tussen het voertuig en de aanhanger te installeren. Zorg ervoor dat ze vrij rond de trekhaak kunnen bewegen zonder in de war te raken.

Hoe bepaal ik de juiste kogelhoogte?

Zet de aanhanger waterpas. Meet de afstand tussen de onderkant van de trektong en de grond. Kies het gat op de kanaalsteun dat het dichtst bij deze meting ligt. De bovenpen van de dubbele kogel moet in dit gat passen.

Wat te doen als het veiligheidsslot trilt na installatie?

De veiligheidssloten zijn voorzien van 4 rubberen ringen om speling te voorkomen. Als het trillen aanhoudt, kunt u een of meer ringen verwijderen voor een perfecte pasvorm.

Hoe vaak moet ik de trekhaak controleren?

Inspecteer voor elk gebruik de bouten, pennen en de algemene staat van de trekhaak. Controleer op slijtage, scheuren of schade. Vervang defecte onderdelen onmiddellijk.

Heeft dit product garantie?

Ja, Vevor biedt een elektronische garantie. U kunt uw product registreren en een garantiecertificaat verkrijgen op www.vevor.com/support.

Kan ik deze trekhaak gebruiken voor een gewicht boven 12.500 lb?

Nee, overschrijd nooit de aangegeven maximale capaciteit. Overbelasting kan de trekhaak beschadigen, storingen veroorzaken en ernstig letsel tot gevolg hebben.

Hoe reinig ik de trekhaak?

Reinig de trekhaak regelmatig om zand, grind of corrosieve afzettingen te verwijderen. Gebruik een vochtige doek en droog daarna af. Controleer en smeer bewegende delen indien nodig.

GEBRUIKSAANWIJZING TK-2"-DROP8 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij en u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

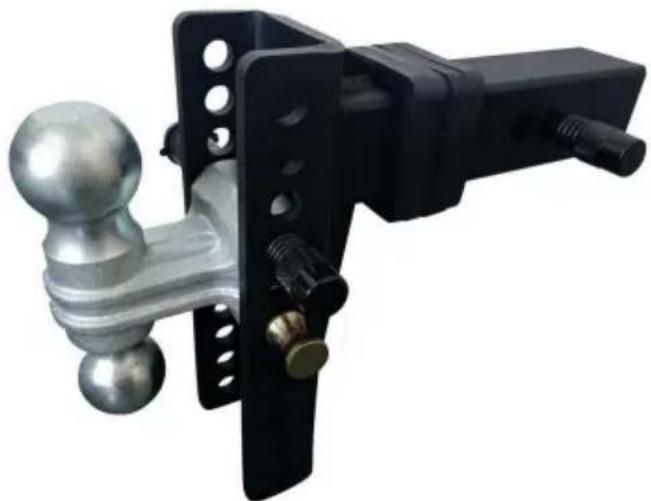

KOGELHOUDER

HAKEN

MODEL: 2"-DROP6"/2"-DROP8"/2"-DROP10"/2.5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6"/TK-2"-DROP8"

/TK-2"-DROP10" /TK-2,5"-DROP6" /TK-2,5"-DROP8"/TK-2,5"-DROP10"

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moeten gebruikers de gebruiksaanwijzing zorgvuldig lezen.

WAARSCHUWING:

1. Overschrijd nooit de door de voertuigfabrikant aanbevolen trekkracht. capaciteit. De beoordelingen van het montagesysteem zijn bedoeld om de de capaciteit van het product en weerspiegelen op geen enkele manier de beoordelingen of capaciteit van het product. sleepsysteem waarmee het wordt gebruikt. De consument of exploitant is sterk geadviseerd om de beoordelingen van de verschillende onderdelen van het sleepsysteem te leren systeem en overschrijd nooit de limieten van het onderdeel met de laagste beoordeling. gebruikt.
2. Het gebruik van een andere pen dan die van de fabrikant van het montagesysteem kan een ernstig veiligheidsrisico vormen en de garantie ongeldig maken. Koppel nooit een aanhanger aan veiligheidskettingen aan het montagesysteem.
3. Het installeren van een veiligheidsketting tussen het voertuig en de accessoires is zeer aanbevolen.
4. Wees u bewust van het gevaar van "dynamische belasting". Deze situatie doet zich voor wanneer er wordt een lading op het product gedropt, wat resulteert in een buitensporige kortetermijnschade belasting. Dynamische belasting kan het product en/of de

aangesloten accessoires en persoonlijk letsel veroorzaken bij mensen in de buurt.

1. Zorg ervoor dat de veiligheidskettingen vrij rond het montagesysteem kunnen bewegen en raak er niet in verstrikt.
2. Dit product is geen speelgoed en mag niet als speelgoed voor kinderen worden gebruikt.
3. Bedenk dat de eerder besproken waarschuwingen niet alle problemen kunnen dekken.

mogelijke gebeurtenissen en omstandigheden. De persoon die dit opzet en gebruikt product moet altijd met gezond verstand worden beoordeeld.

VOORZICHTIGHEID:

1. Defecte accessoires dienen onmiddellijk vervangen te worden. Defect accessoires kunnen leiden tot persoonlijk letsel en materiële schade.
2. Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere schade.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

LET OP: Zorg dat de prijs overeenkomt met uw aankoop.

Model	OntvangerBuis	MaximaalDruppel	AanhangwagenBal	Max. BrutoAanhangwagen WT
2"-DROP6"	2"	6"	2" + 2-5/16"	10000 pond/14000 pond
2"-DROP8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5"	6"		10000 pond/14500 pond
2,5"-DROP8"	2,5"	8"
2,5"-DROP10"	2,5"	10"
TK-2"-DROP6"	2"	6"		12500 pond/21500 pond
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
TK-2,5"-DROP6" 6"	2,5"			15000 pond/22000 pond
TK-2,5"-DROP8" 2,5"		8"
TK-2,5"-DROP10"	2,5"	10"

ONDERDELENLIJST

3 Veiligheidsslot x 2

4 Stekker x 1

5 Trekpen x 3

6 Geluiddemper pad x 4

MONTAGE & INSTALLATIE

Stap 1:

Plaats in de trekhaak Begin met het installeren van de kanaalbevestiging (#1) in de trekhaakontvanger. Bevestig deze vervolgens met de trekhaakpen (#5).

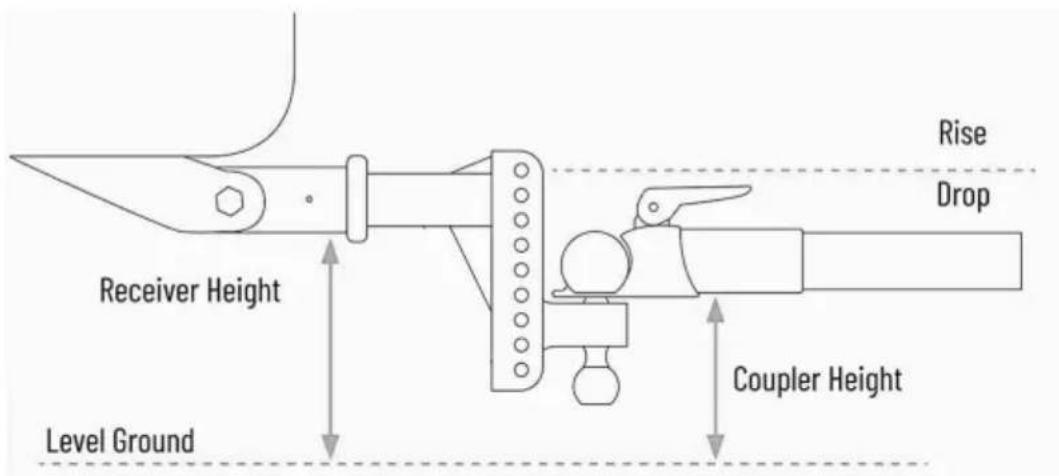

Bepaal de vereiste kogelhoogte Bepaal de juiste kogelhoogte door de trailer waterpas te zetten en te meten vanaf de onderkant van de trailertong tot aan de grond. Zie hieronder.

Zoek het gat dat het dichtst bij die meting ligt op de kanaalbevestiging (#1). De bovenste pen van de dual-ball (#2) gaat in dat gat. Bevestig alle veiligheidssloten (# en plug (#4) met de trekpennen (#5).

INSTALLATIEGEGEVENS

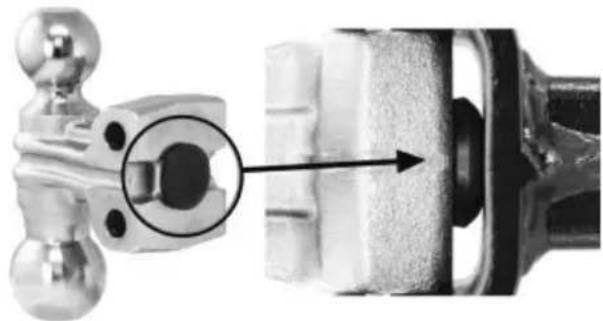

1. Aan de achterkant van het dubbele kogelkopgedeelte is een schokabsorberend kussentje aangebracht (geïnstalleerd in de fabriek en hoeft niet door de gebruiker te worden geïnstalleerd) om ervoor te zorgen dat het product geen abnormale geluiden maakt

tijdens het rijden.

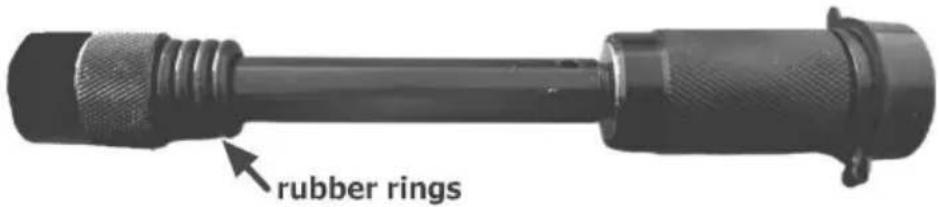

1. Om te voorkomen dat het veiligheidsslot na installatie gaat schudden, is het veiligheidsslot uitgerust met 4 rubberen ringen. De installatie vereist mogelijk niet veel rubberen ringen en sommige kunnen indien nodig worden verwijderd.

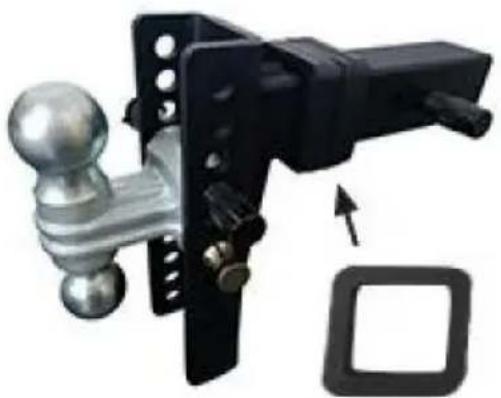

1. Er zijn 4 geluiddempers in de accessoires opgenomen; kies het juiste aantal op basis van de installatiebehoeften.

1. Controleer bouten en veiligheidspennen regelmatig. Controleer alle apparatuur op losse of Controleer versleten onderdelen vóór elk gebruik en vervang of draai ze indien nodig vast.
2. Overbelast niet.
3. Maak het product schoon zodra er zand of grind op blijft plakken.
