TK-2"-DROP8 - Attelage de remorque Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	TK-2"-DROP8
Type de produit	Attelage de remorque à boule, montage sur récepteur
Récepteur (tube)	2 pouces
Chute (drop)	8 pouces
Diamètre de boule	Double boule : 2" et 2-5/16"
Capacité de remorquage max (poids brut)	12 500 lb (5 670 kg) sans frein / 21 500 lb (9 752 kg) avec frein
Matériau	Acier haute résistance
Fonctions principales	Double boule réversible, verrous de sécurité, tampons silencieux, goupilles d'attelage
Entretien et nettoyage	Nettoyer après usage pour enlever sable/gravier ; vérifier boulons et goupilles avant chaque utilisation
Sécurité	Ne jamais dépasser la capacité maximale ; utiliser des chaînes de sécurité ; remplacer les pièces défectueuses immédiatement
Pièces détachées et réparabilité	Goupilles, verrous, tampons disponibles ; réparation par remplacement de pièces
Informations générales	Garantie électronique sur www.vevor.com/support ; fabriqué en Chine ; importé par SIHAO PTY LTD (Australie) et Sanven Technology Ltd (États-Unis)

FOIRE AUX QUESTIONS - TK-2"-DROP8 Vevor

Quelle est la capacité de remorquage maximale du TK-2"-DROP8 ?

La capacité maximale est de 12 500 lb (5 670 kg) pour un poids brut sans frein et de 21 500 lb (9 752 kg) avec frein de remorque intégré.

Comment installer l'attelage ?

Insérez le support de canal dans le récepteur du véhicule et fixez-le avec la goupille d'attelage. Déterminez la hauteur de boule appropriée en mettant la remorque à niveau et en mesurant du bas de la languette au sol. Placez la goupille supérieure de la double boule dans le trou correspondant sur le support, puis installez les verrous de sécurité et le bouchon.

Puis-je utiliser une goupille autre que celle fournie par le fabricant ?

Non, l'utilisation d'une goupille non conforme peut gravement compromettre la sécurité et annulera la garantie. Utilisez uniquement les goupilles d'origine.

Dois-je utiliser des chaînes de sécurité ?

Oui, il est fortement recommandé d'installer des chaînes de sécurité entre le véhicule et la remorque. Assurez-vous qu'elles fonctionnent librement autour de l'attelage sans s'emmêler.

Comment déterminer la hauteur de boule correcte ?

Mettez la remorque à niveau horizontalement. Mesurez la distance entre le bas de la languette de la remorque et le sol. Choisissez le trou sur le support de canal le plus proche de cette mesure. La goupille supérieure de la double boule doit s'insérer dans ce trou.

Que faire si le verrou de sécurité tremble après installation ?

Les verrous de sécurité sont équipés de 4 anneaux en caoutchouc pour éviter le jeu. Si le tremblement persiste, vous pouvez retirer un ou plusieurs anneaux selon les besoins pour un ajustement parfait.

À quelle fréquence dois-je vérifier l'attelage ?

Inspectez avant chaque utilisation les boulons, goupilles et l'état général de l'attelage. Vérifiez l'usure, les fissures ou tout dommage. Remplacez immédiatement les pièces défectueuses.

Ce produit est-il garanti ?

Oui, Vevor offre une garantie électronique. Vous pouvez enregistrer votre produit et obtenir un certificat de garantie sur www.vevor.com/support.

Puis-je utiliser cet attelage pour un poids supérieur à 12 500 lb ?

Non, ne dépassez jamais la capacité maximale indiquée. Une surcharge peut endommager l'attelage, provoquer une défaillance et causer des blessures graves.

Comment nettoyer l'attelage ?

Nettoyez régulièrement l'attelage pour enlever le sable, le gravier ou tout dépôt corrosif. Utilisez un chiffon humide et séchez après. Vérifiez et lubrifiez les pièces mobiles si nécessaire.

MODE D'EMPLOI TK-2"-DROP8 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

ATTELAGES À BOULE

MODÈLE : 2"-DROP6" / 2"-DROP8" / 2"-DROP10" /

2,5"-DROP6" / 2,5"-DROP8" / 2,5"-DROP10"/

TK-2"-DROP6" /TK-2"-DROP8" /TK-2"-DROP10" /

TK-2,5"-DROP6" / TK-2,5"-DROP8" / TK-2,5"-DROP10"

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORT À BILLE

ATTELAGES

MODÈLE : 2"-DROP6"/2"-DROP8"/2"-DROP10"/2,5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6"/TK-2"-DROP8"

/TK-2"-DROP10" /TK-2,5"-DROP6" /TK-2,5"-DROP8"/TK-2,5"-DROP10"

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous

contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire attentivement le manuel d'instructions.

AVERTISSEMENT:

1. Ne dépassez jamais la capacité de remorquage recommandée par le constructeur du véhicule. capacité. Les valeurs nominales du système de montage sont destinées à représenter la les capacités du produit et ne reflètent en aucun cas les cotes ou la capacité du système de remorquage avec lequel il est utilisé. Le consommateur ou l'opérateur est fortement il est conseillé de connaître les valeurs nominales des différents composants du remorquage système et ne jamais dépasser les limites du composant le moins bien noté utilisé.
2. L'utilisation d'une broche autre que celle du fabricant du système de montage pourrait peut constituer un grave danger pour la sécurité et annulera la garantie. Ne jamais atteler une remorque chaînes de sécurité au système de montage.
3. L'installation d'une chaîne de sécurité entre le véhicule et les accessoires est fortement recommandée. recommandé.
4. Soyez conscient du danger de « chargement dynamique ». Cette situation se produit lorsque une charge est déposée sur le produit, ce qui entraîne une charge excessive à court terme charge. Le chargement dynamique peut endommager et faire échouer le produit et/ou le accessoire attaché et causer des blessures corporelles aux personnes à proximité.
5. Assurez-vous que les chaînes de sécurité fonctionnent librement autour du système de montage et ne vous emmêlez pas.
6. Ce produit n'est pas un jouet et ne peut pas être utilisé comme jouet pour les enfants.
7. N'oubliez pas que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. La personne qui met en place et utilise ce produit doit toujours faire preuve de bon sens.

PRUDENCE:

1. Les accessoires défectueux doivent être remplacés immédiatement. Défectueux Les accessoires peuvent entraîner des blessures corporelles et des dommages matériels.

2. Pendant leur période d'utilisation, les accessoires doivent être vérifiés pour détecter l'usure, les fissures et autres dommages.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

REMARQUE : Veuillez faire correspondre votre achat.

Modèle	Récepteur Tube	Maximum Baisse	Bande-annonce Balle	Max. Brut Remorque WT
2"-DROP6"	2"	6"	2" + 2-5/16"	10 000 lb/14 000 livres
2"-DROP8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5"	6"		10 000 lb/14 500 livres
2,5"-DROP8"	2,5"	8"
2,5"-DROP10"	2,5"	10"
TK-2"-DROP6"	2"	6"		12 500 lb/21 500 lb
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
	2,5"	6"TK-2,5"-DROP6"		15 000 lb/22 000 livres
TK-2,5"-DROP8"	2,5"	8"
TK-2,5"-DROP10"	2,5"	10"

LISTE DES PIÈCES

3 Serrure de sécurité x 2

4 Prise x 1

5 Goupille d'attelage x 3

6 Tampon silencieux x 4

MONTAGE ET INSTALLATION

Étape 1 :

Insérer dans l'attelage de remorque Commencez par installer le support de canal (n° 1) dans le récepteur d'attelage de remorque. Ensuite, fixez-le avec la goupille d'attelage (n° 5).

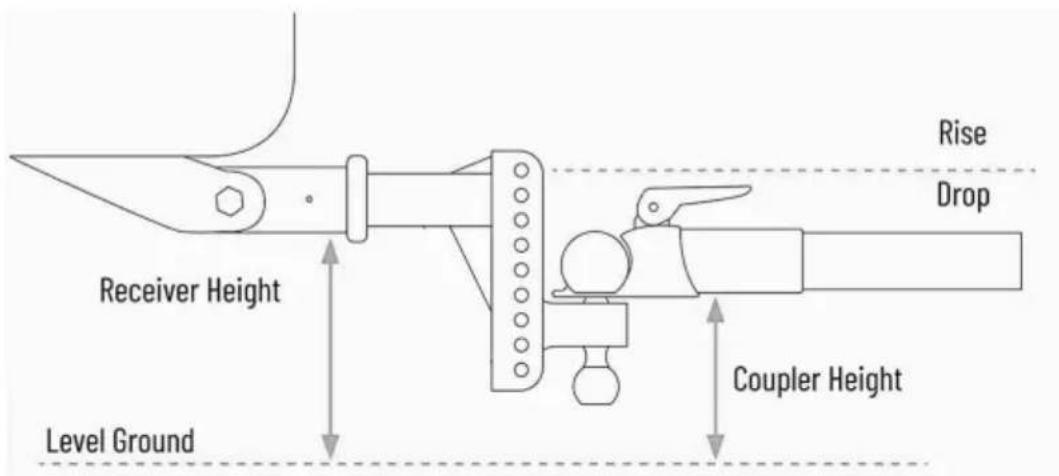

Déterminer la hauteur de boule requise Déterminez la hauteur de boule appropriée en mettant la remorque à niveau et en mesurant du bas de la languette de la remorque au sol. Voi ci-dessous.

Trouvez le trou le plus proche de cette mesure sur le support de canal (n° 1). La goupille supérieure de la double boule (n° 2) ira dans ce trou. Fixez tous les verrous de sécurité (n° 3) et le bouchon (n° 4) avec les goupilles d'attelage (n° 5).

DÉTAILS D'INSTALLATION

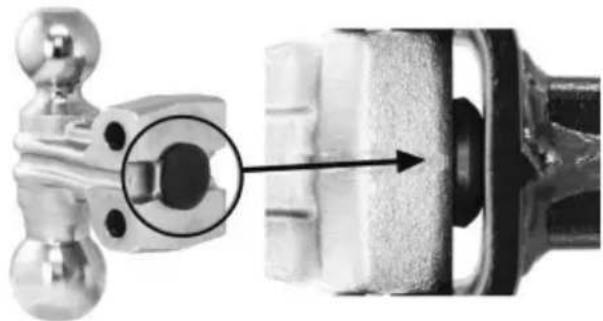

1. Un coussin amortisseur est installé à l'arrière de la partie à double rotule (installé en usine et n'a pas besoin d'être installé par l'utilisateur) pour garantir que le produit ne fera pas de bruit anormal lorsque le véhicule roule.

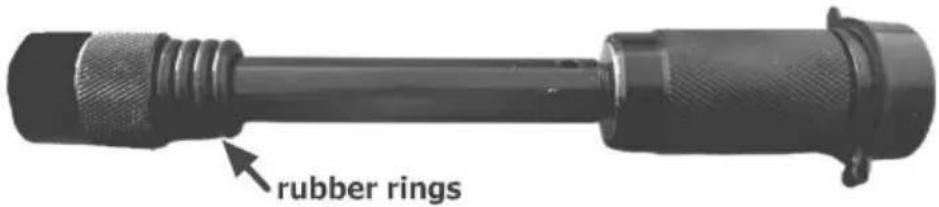

1. Pour éviter que le verrou de sécurité ne tremble après l'installation, le verrou de sécurité est équipé de 4 anneaux en caoutchouc. L'installation peut ne pas nécessiter beaucoup d'anneaux en caoutchouc, et certains peuvent être retirés selon les besoins.

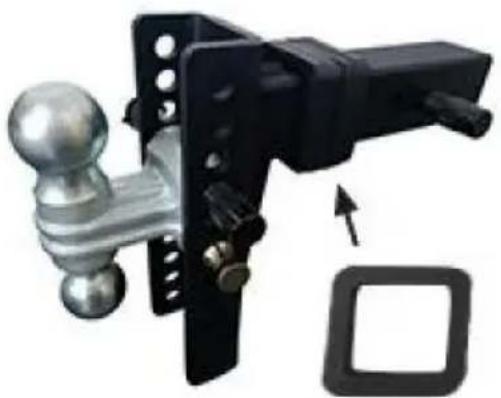

1. Il y a 4 tampons silencieux dans les accessoires ; choisissez la quantité correspondante en fonction des besoins d'installation.

1. Vérifiez régulièrement les boulons et les goupilles de sécurité. Inspectez tout l'équipement pour déceler tout défaut de serrage ou de fixation. Vérifiez les pièces usées avant chaque utilisation et remplacez-les ou resserrez-les si nécessaire.
2. Ne pas surcharger.
3. Veuillez nettoyer le produit à un moment où du sable ou du gravier colle dessus.
