Type de produit	Attelage de remorque à boule
Marque	Vevor
Modèle	AL-2-DROP6
Matériau	Alliage d'aluminium
Couleur	Argent
Diamètres de boule	1-7/8", 2", 2-5/16"
Taille du récepteur	2"
Chute/Montée	6"
Poids brut max. (1-7/8")	8 000 lb (3 629 kg)
Poids brut max. (2")	10 000 lb (4 536 kg)
Poids brut max. (2-5/16")	15 000 lb (6 804 kg)
Dimensions (L x l x H)	200 x 35 x 17 mm (approx.)
Diamètre du trou d'épingle	0,67" (17 mm)
Poids net	Environ 5 kg
Système anti-vol	Oui, verrouillage de la boule
Réduction du bruit	Anneaux en caoutchouc fournis
Entretien	Nettoyer régulièrement, vérifier les boulons et goupilles
Sécurité	Ne jamais dépasser la capacité, utiliser des chaînes de sécurité
Pièces détachées	Boules de rechange disponibles
Réparabilité	Remplacement facile de la boule
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - AL-2-DROP6 Vevor

Quels diamètres de boule sont inclus avec le modèle AL-2-DROP6 ?

Le modèle AL-2-DROP6 est livré avec trois boules de remorque : 1-7/8", 2" et 2-5/16".

Quel est le poids brut maximal que peut supporter cet attelage ?

Le poids brut maximal dépend du diamètre de la boule : 8 000 lb pour 1-7/8", 10 000 lb pour 2" et 15 000 lb pour 2-5/16".

Comment installer la boule sur l'attelage AL-2-DROP6 ?

Installation : 1) Insérez la tige dans le récepteur ; 2) Placez la boule sur la tige ; 3) Serrez à l'aide de la clé fournie ; 4) Alignez les trous et fixez avec la goupille de verrouillage. Référez-vous aux étapes détaillées dans la notice.

Puis-je utiliser cet attelage avec un récepteur de 2,5" ?

Non, le modèle AL-2-DROP6 est conçu pour un récepteur de 2". Pour un récepteur de 2,5", veuillez consulter les modèles AL-2.5-DROP4 ou AL-2.5-DROP8.

Comment entretenir l'attelage Vevor AL-2-DROP6 ?

Vérifiez régulièrement le serrage des boulons et l'état des goupilles. Nettoyez le produit après usage, surtout si du sable ou du gravier adhère. Lubrifiez les parties mobiles si nécessaire.

Quelles sont les précautions de sécurité à prendre ?

Ne dépassez jamais la capacité de remorquage du véhicule. Utilisez toujours des chaînes de sécurité. Assurez-vous que les chaînes ne s'emmêlent pas. Remplacez immédiatement tout accessoire défectueux.

Comment changer la boule de remorque ?

Pour changer de boule, desserrez le boulon de fixation, retirez la boule actuelle et installez la nouvelle. Pour les boules de 2" et 2-5/16", il suffit de retourner l'ensemble complet sans démontage séparé.

Ce produit est-il livré avec des instructions de montage ?

Oui, une notice d'utilisation détaillée est incluse dans l'emballage. Vous pouvez également télécharger une version PDF gratuite sur le site notice-facile.com.

Quelle est la fonction des anneaux en caoutchouc fournis ?

Les anneaux en caoutchouc se placent sur les côtés intérieurs du support pour réduire le bruit et les vibrations pendant le remorquage.

Où puis-je obtenir une assistance technique ou un certificat de garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI AL-2-DROP6 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ATTELAGES À BOULE

MODÈLE : AL-2-DROP6"

AL-2-DROP8"

AL-2.5-DROP4"

AL-2.5-DROP8"

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement La moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORT À BILLE

ATTELAGES

REMARQUE : Photo à titre de référence. Veuillez vous référer à votre achat.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter.

Contactez-nous:

Assistance technique et certificat de garantie électronique

Ceci est l'instruction originale, veuillez lire toutes les instructions du manuel attentivement avant d'utiliser. VEVOR se réserve une interprétation claire de nos manuel d'utilisation. L'apparence du produit sera soumise à la produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

1. Ne dépassez jamais la capacité de remorquage recommandée par le constructeur du véhicule. capacité. Les valeurs nominales du système de montage sont destinées à représenter la les capacités du produit et ne reflètent en aucun cas les cotes ou la capacité du système de remorquage avec lequel il est utilisé. Le consommateur ou l'opérateur est fortement il est conseillé de connaître les valeurs nominales des différents composants du remorquage système et ne jamais dépasser les limites du composant le moins bien noté utilisé.
2. L'utilisation d'une broche autre que celle du fabricant du système de montage pourrait peut constituer un grave danger pour la sécurité et annulera la garantie. Ne jamais atteler une remorque chaînes de sécurité au système de montage.
3. L'installation d'une chaîne de sécurité entre le véhicule et les accessoires est fortement recommandée. recommandé.
4. Soyez conscient du danger de « chargement dynamique ». Cette situation se produit lorsque une charge est déposée sur le produit, ce qui entraîne une charge excessive à court terme charge. Le chargement dynamique peut endommager et faire échouer le produit et/ou le accessoire attaché et causer des blessures corporelles aux personnes à proximité.
5. Assurez-vous que les chaînes de sécurité fonctionnent librement autour du système de montage et ne vous emmêlez pas.
6. Ce produit n'est pas un jouet et ne peut pas être utilisé comme jouet pour les enfants.
7. N'oubliez pas que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. La personne qui met en place et utilise ce produit doit toujours faire preuve de bon sens.

PRUDENCE:

1. Les accessoires défectueux doivent être remplacés immédiatement. Défectueux Les accessoires peuvent entraîner des blessures corporelles et des dommages matériels.

2. Pendant leur période d'utilisation, les accessoires doivent être vérifiés pour détecter l'usure, les fissures et autres dommages.

CONSERVEZ CES INSTRUCTIONS

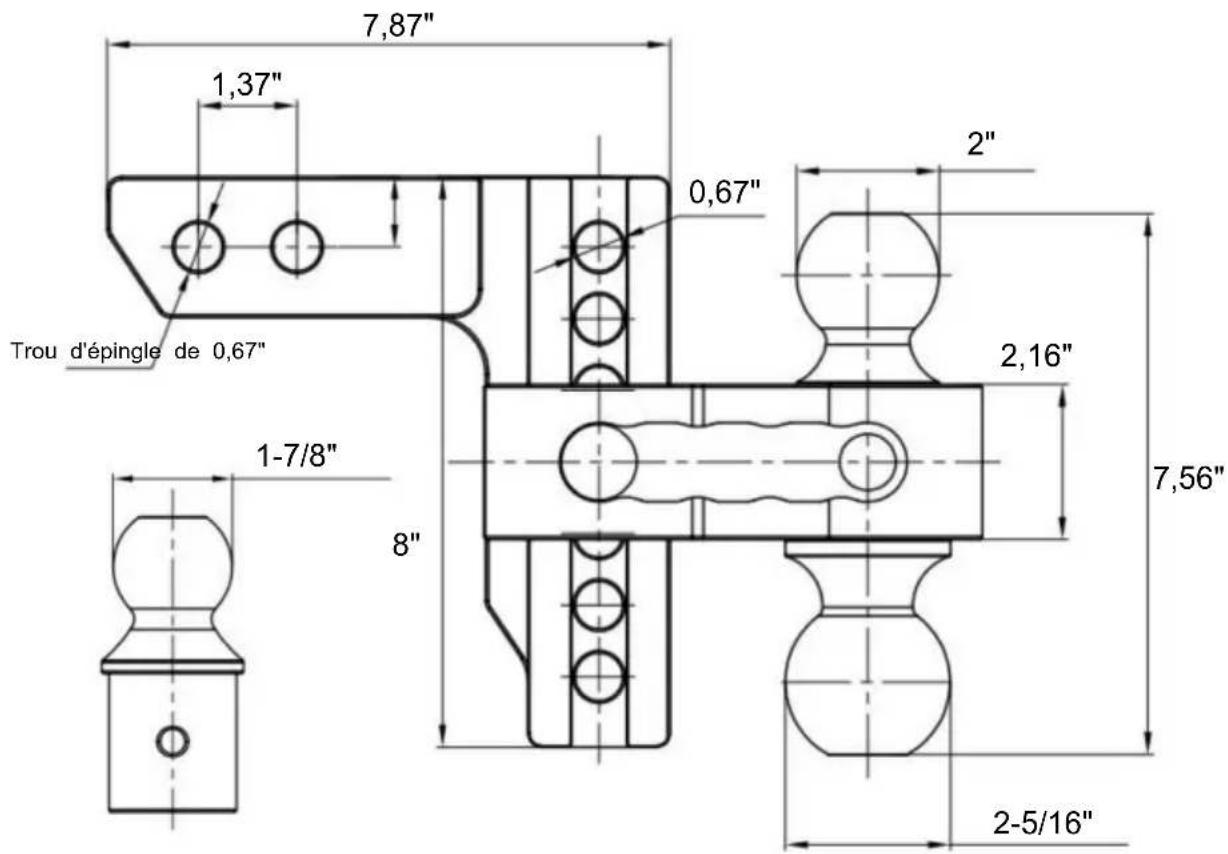

MODÈLE ET PARAMÈTRES

REMARQUE : Veuillez faire correspondre votre achat.

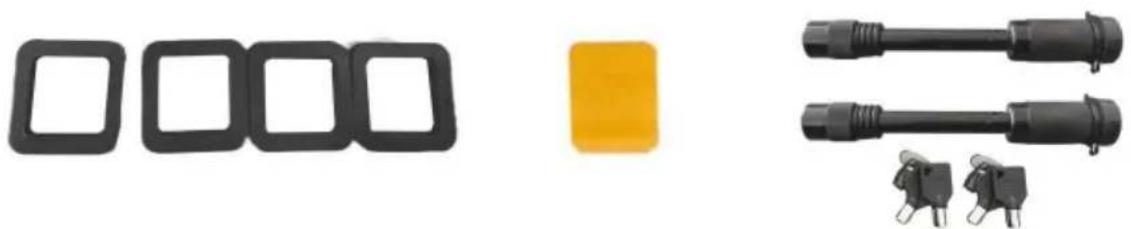

Liste des pièces:

Modèle	AL-2-drop6"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2"
Chute/Montée	6"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/10 000 lb (2 po)/15 000 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

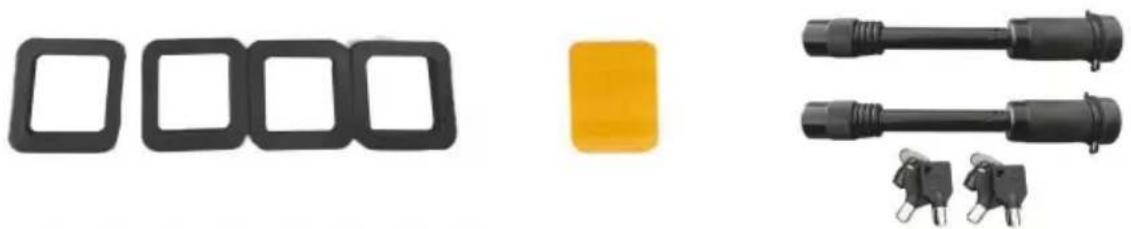

Liste des pièces:

Modèle	AL-2-drop8"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2"
Chute/Montée	8"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/10 000 lb (2 po)/15 000 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

Liste des pièces:

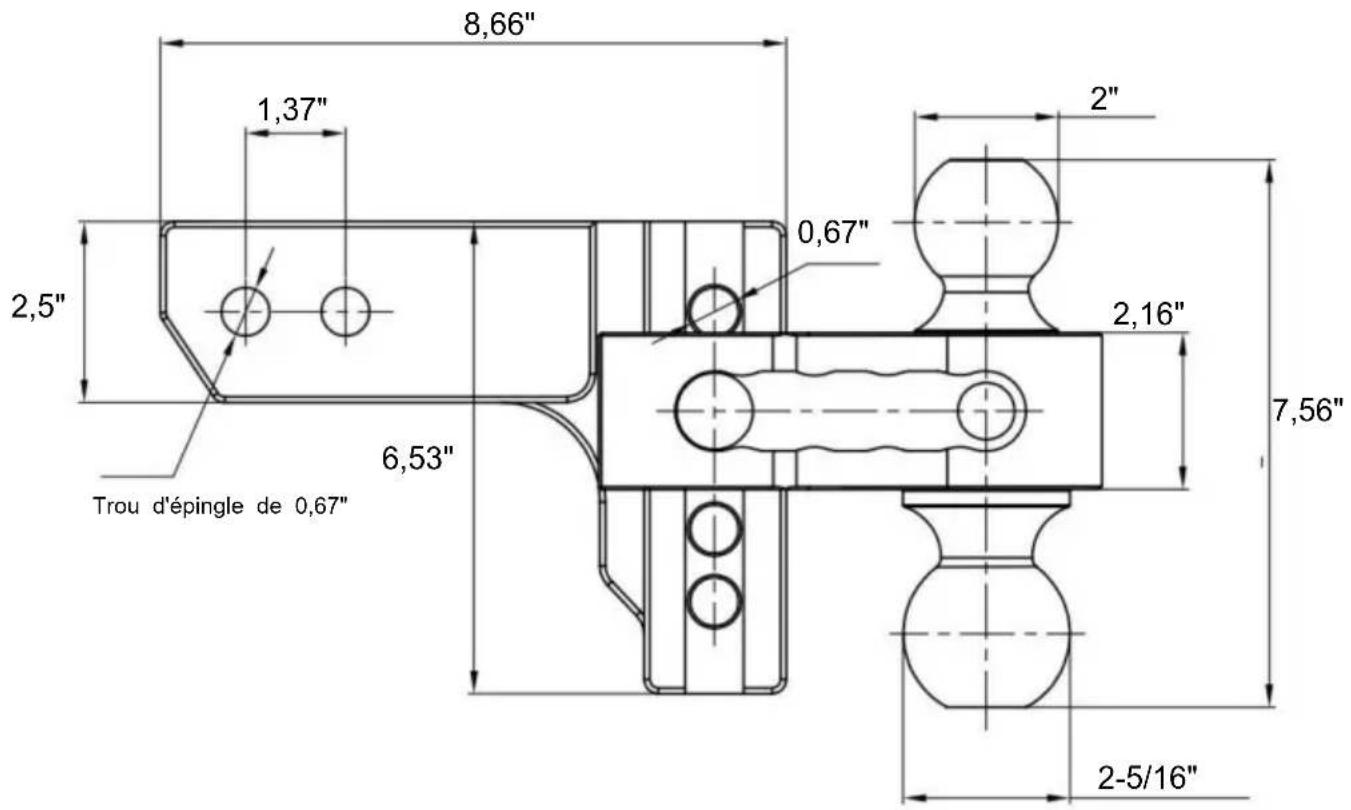

Modèle	AL-2,5-drop4"
Boule de remorque	2"+2-5/16"
Convient au récepteur	2,5"
Chute/Montée	4"
Poids brut max. de la remorque	8000 lb (2 po) / 18 500 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

Liste des pièces:

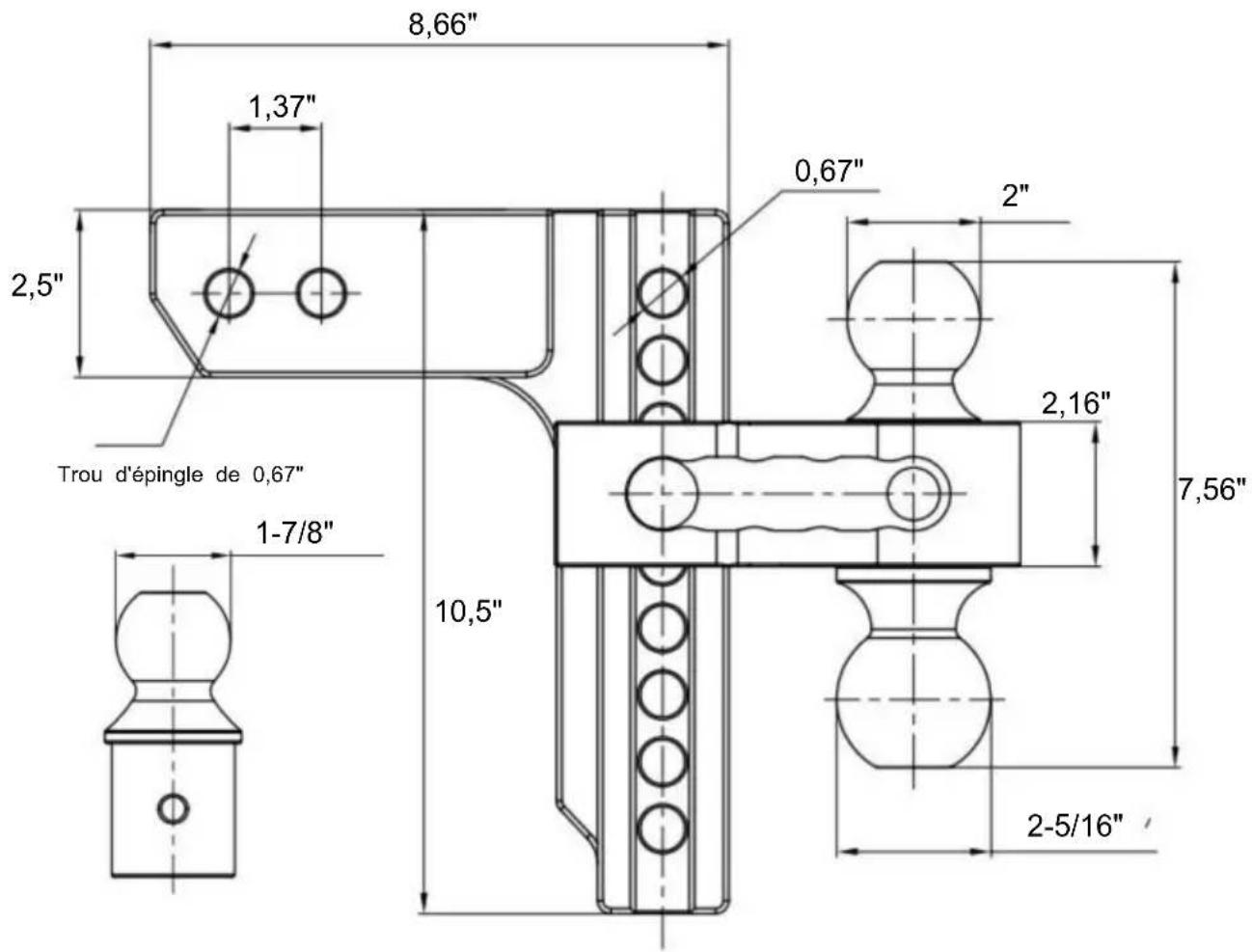

Modèle	AL-2,5-drop8"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2,5"
Chute/Montée	8"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/15 000 lb (2 po)/18 500 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

INSTALLATION

Ce produit a une conception unique, la rotule peut être rapidement et facilement remplacé ! Cela peut empêcher le vol de la rotule.

La procédure d'installation suivante utilise le modèle AL-2-drop6" comme exemple. D'autres modèles sont similaires.

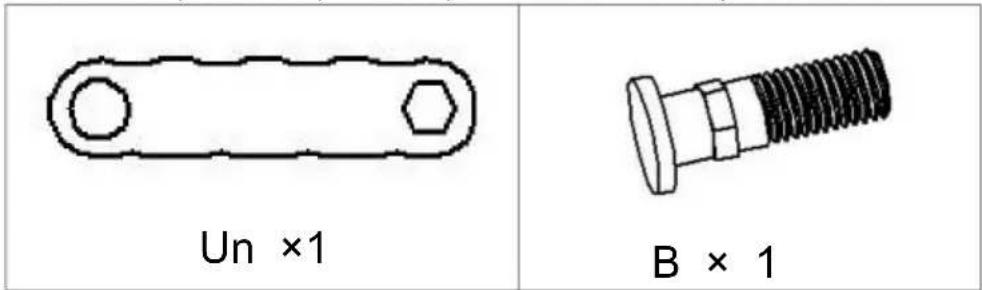

REMARQUE : veuillez vérifier que vous disposez des pièces clés comme indiqué ci-dessous.

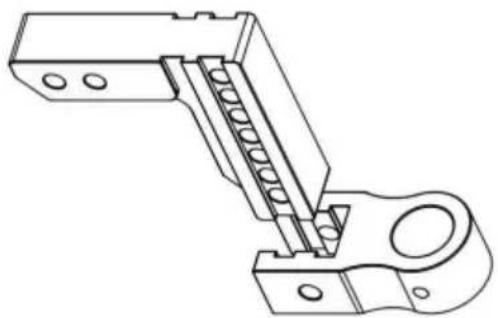

ÉTAPE 1 : Installez le siège à bille.

ÉTAPE 2 : Installez la balle.

Remarque : Si la paire de trous n'est pas complète, retournez-le et réessayez.

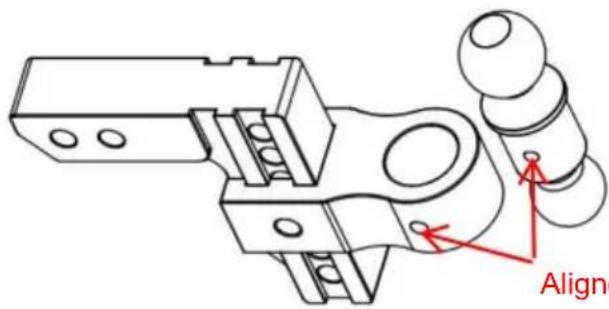

Alignement de rotation

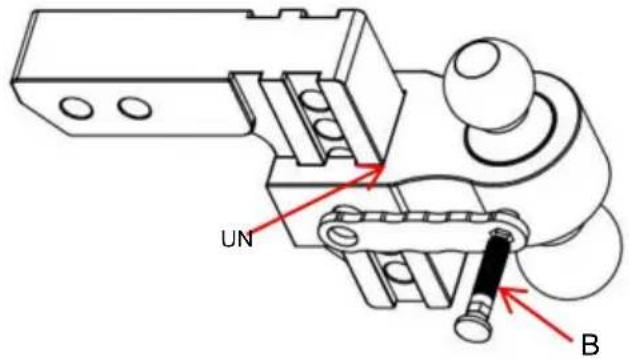

ÉTAPE 3 : B passe à travers A, tourne dans la balle et tourne avec votre main jusqu'à ce qu'il soit légèrement serré.

ÉTAPE 4 : Utilisez A pour continuer à serrer le boulon B.

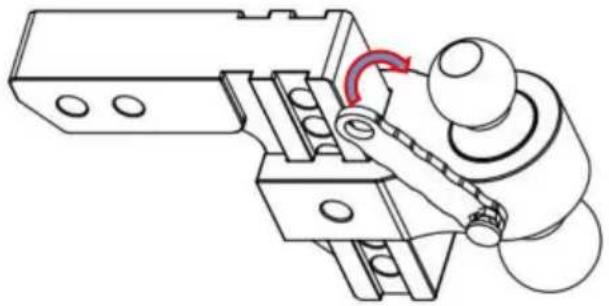

ÉTAPE 5 : Sortez et faites pivoter pour vous aligner avec le trou de départ.

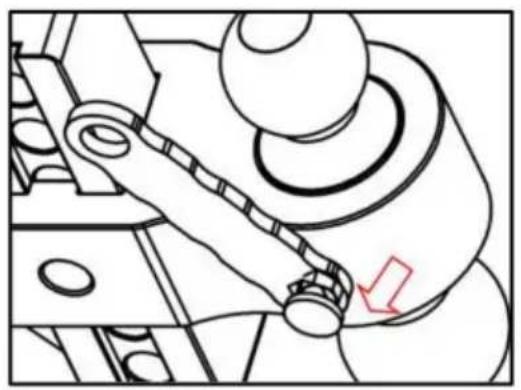

ÉTAPE 6 : Fixez avec le verrou de la remorque après l'avoir déplacé à la hauteur appropriée.

Anneaux en caoutchouc

REMARQUE : Des anneaux en caoutchouc sont placés sur les deux côtés intérieurs selon les besoins pour réduire le bruit.

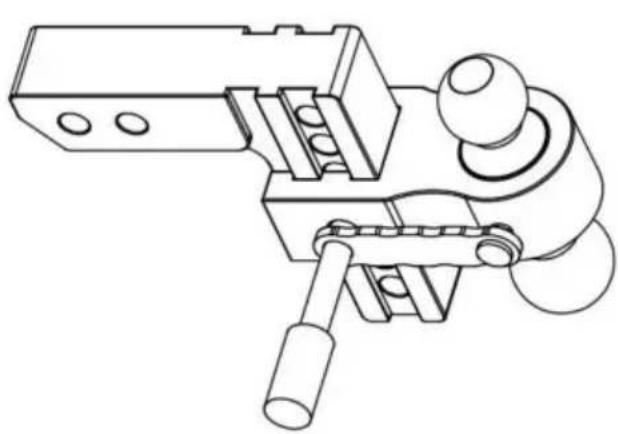

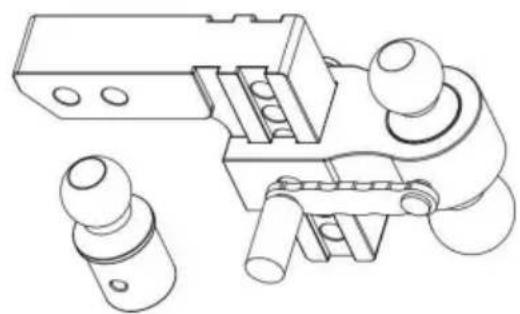

ÉTAPE 7 : Installation terminée. Si vous devez retirer et remplacer d'autres rotules, reportez-vous aux étapes précédentes.

NOTE!

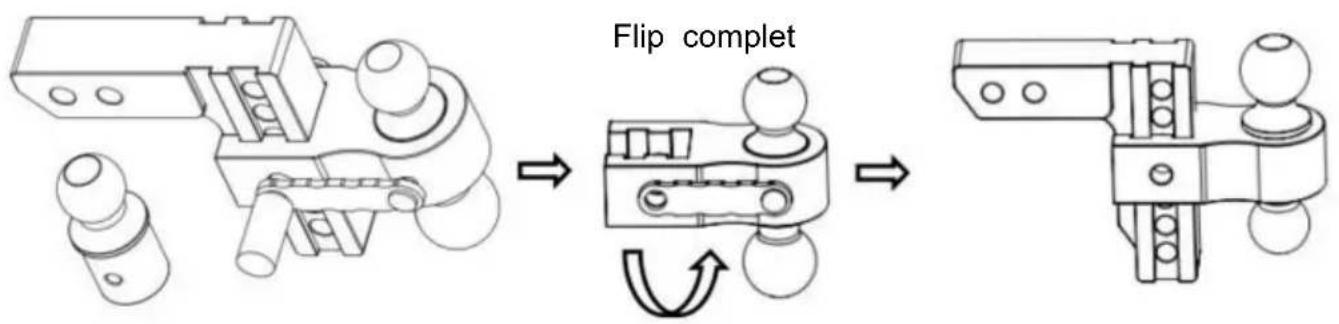

La conversion des rotules de 2" et 2-5/16" ne nécessite pas de retrait séparé des rotules, seul l'ensemble du composant est retourné et installé.

SCÉNARIOS D'APPLICATION

1. Vérifiez régulièrement les boulons et les goupilles de sécurité. Inspectez tout l'équipement pour déceler tout défaut de serrage ou de fixation.
   Vérifiez les pièces usées avant chaque utilisation et remplacez-les ou resserrez-les si nécessaire.
2. Ne pas surcharger.
3. Veuillez nettoyer le produit à un moment où du sable ou du gravier adhère dessus.
