Produkttyp	Kulkoppling för släpvagn
Märke	Vevor
Modell	AL-2-DROP6
Material	Aluminiumlegering
Färg	Silver
Kulans diametrar	1-7/8", 2", 2-5/16"
Mottagarens storlek	2"
Fall/Höjd	6"
Max totalvikt (1-7/8")	8 000 lb (3 629 kg)
Max totalvikt (2")	10 000 lb (4 536 kg)
Max totalvikt (2-5/16")	15 000 lb (6 804 kg)
Mått (L x B x H)	200 x 35 x 17 mm (cirka)
Stifthålets diameter	0,67" (17 mm)
Nettovikt	Cirka 5 kg
Stöldskyddssystem	Ja, kullås
Bullerreducering	Gummiringar medföljer
Underhåll	Rengör regelbundet, kontrollera bultar och sprintar
Säkerhet	Överskrid aldrig kapaciteten, använd säkerhetskedjor
Reservdelar	Reservkulor finns
Reparerbarhet	Enkelt byte av kula
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - AL-2-DROP6 Vevor

Vilka kuldiametrar ingår i modell AL-2-DROP6?

Modell AL-2-DROP6 levereras med tre dragkulor: 1-7/8", 2" och 2-5/16".

Vilken är den maximala totalvikten som denna koppling kan bära?

Den maximala totalvikten beror på kulans diameter: 8 000 lb för 1-7/8", 10 000 lb för 2" och 15 000 lb för 2-5/16".

Hur installerar jag kulan på dragkopplingen AL-2-DROP6?

Installation: 1) För in stången i mottagaren; 2) Placera kulan på stången; 3) Dra åt med medföljande nyckel; 4) Rikta in hålen och fäst med låssprinten. Se de detaljerade stegen i bruksanvisningen.

Kan jag använda denna koppling med en 2,5" mottagare?

Nej, modell AL-2-DROP6 är utformad för en 2" mottagare. För en 2,5" mottagare, se modellerna AL-2.5-DROP4 eller AL-2.5-DROP8.

Hur underhåller jag dragkopplingen Vevor AL-2-DROP6?

Kontrollera regelbundet åtdragningen av bultarna och skicket på sprintarna. Rengör produkten efter användning, särskilt om sand eller grus fastnat. Smörj rörliga delar vid behov.

Vilka säkerhetsåtgärder ska jag vidta?

Överskrid aldrig fordonets dragkapacitet. Använd alltid säkerhetskedjor. Se till att kedjorna inte trasslar. Byt omedelbart ut alla defekta tillbehör.

Hur byter jag dragkulan?

För att byta kula, lossa fästbulten, ta bort den aktuella kulan och installera den nya. För 2" och 2-5/16" kulor räcker det att vända hela enheten utan separat demontering.

Levereras denna produkt med monteringsanvisningar?

Ja, en detaljerad bruksanvisning medföljer i förpackningen. Du kan också ladda ner en gratis PDF-version på webbplatsen notice-facile.com.

Vad är funktionen för de medföljande gummiringarna?

Gummiringarna placeras på insidan av stödet för att minska buller och vibrationer under dragning.

Var kan jag få teknisk support eller ett garantibevis?

Gå till webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING AL-2-DROP6 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KULLSTÄLLNINGAR

MODELL: AL-2-DROP6"

AL-2-DROP8"

AL-2,5-DROP4"

AL-2,5-DROP8"

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att kontrollera noggrant när du lägger en beställning hos oss om du verkligen sparar

Hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

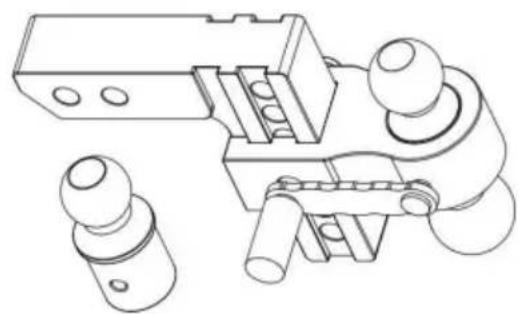

BOLMONTERING

HITCHES

OBS: Foto för referens. Se ditt köp.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla manualer noggrant innan användning. VEVOR reserverar sig för en tydlig tolkning av vår bruksanvisning. Produktens utseende ska vara beroende av produkt du fått. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING:

1. Överskrid aldrig fordonstillverkarens rekommenderade bogsering kapacitet. Värdena för monteringssystemet är avsedda att representera produktens kapacitet och återspeglar inte på något sätt betygen eller kapaciteten hos dragsystem den används med. Konsumenten eller operatören är starkt rekommenderas att lära sig betygen för de olika komponenterna i bogseringen system och aldrig överskrida gränserna för den lägst rankade komponenten begagnad.
2. Användning av något annat stift än tillverkaren av monteringssystemet utgöra en allvarlig säkerhetsrisk och upphäver garantin. Koppla aldrig upp släpvagnen säkerhetskedjor till monteringssystemet.
3. Att installera en säkerhetskedja mellan fordonet och tillbehören är mycket viktigt rekommenderad.
4. Var medveten om faran med "dynamisk belastning". Denna situation uppstår när en belastning tappas på produkten, vilket resulterar i en överdriven kortvarig tid ladda. Dynamisk laddning kan skada och misslyckas med produkten och/eller tillbehör och orsaka personskador på personer i närheten.
5. Se till att säkerhetskedjorna fungerar fritt runt monteringssystemet och trasslar inte in sig.
6. Denna produkt är inte en leksak och kan inte användas som en leksak för barn.
7. Kom ihåg att de tidigare diskuterade varningarna inte kan täcka alla möjliga händelser och omständigheter. Den person som ställer in och använder detta produkten måste alltid använda sunt förnuft.

FÖRSIKTIGHET:

1. Defekta tillbehör ska bytas ut omedelbart. Defekt tillbehör kan leda till personskador och materiella skador.

2. Under användningstiden måste tillbehören kontrolleras för slitage, sprickor och andra skador.

SPARA DESSA INSTRUKTIONER

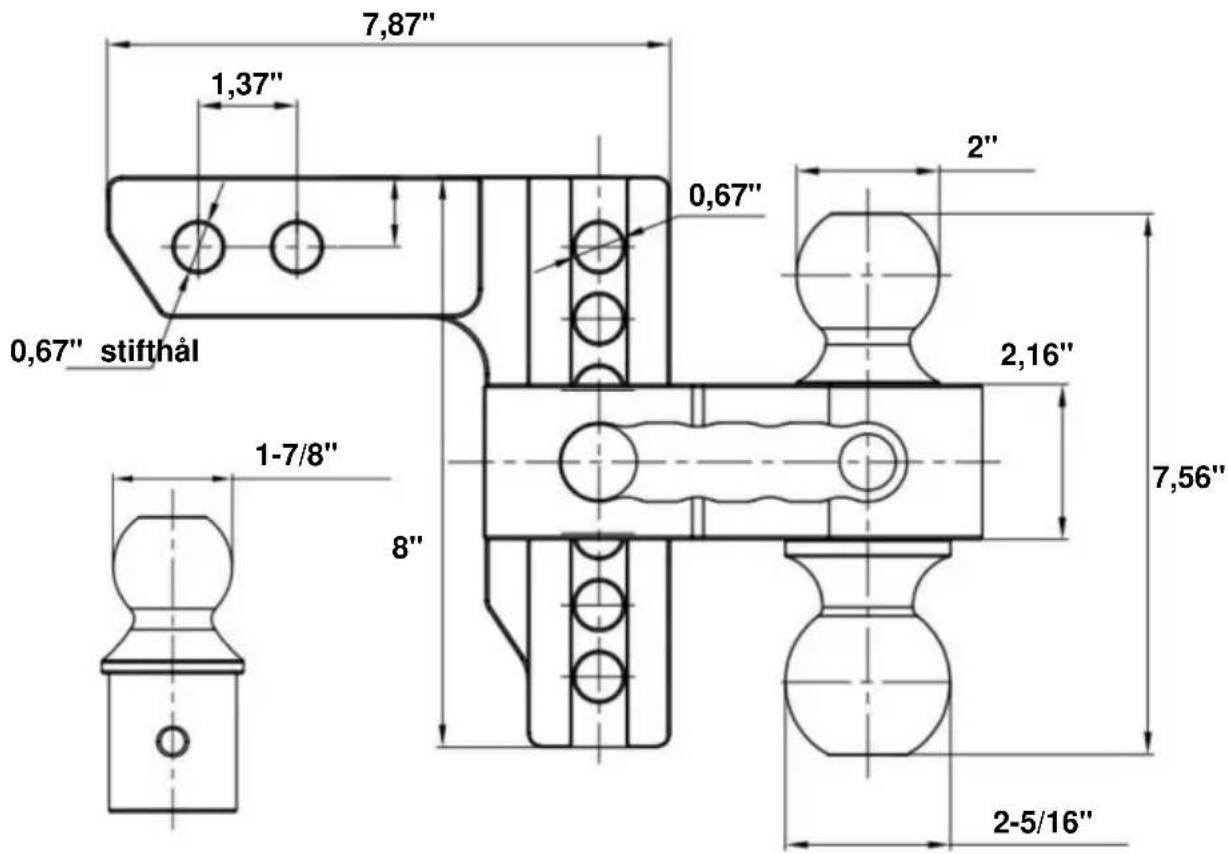

MODELL OCH PARAMETRAR

OBS: Vänligen matcha ditt köp.

Lista över delar:

Denna produkt har en unik design, kulhuvudet kan snabbt och enkelt bytt ut! Det kan förhindra att kulhuvudet blir stulet.

Följande installationsprocedur använder modellen AL-2-drop6" som en exempel. Andra modeller är liknande.

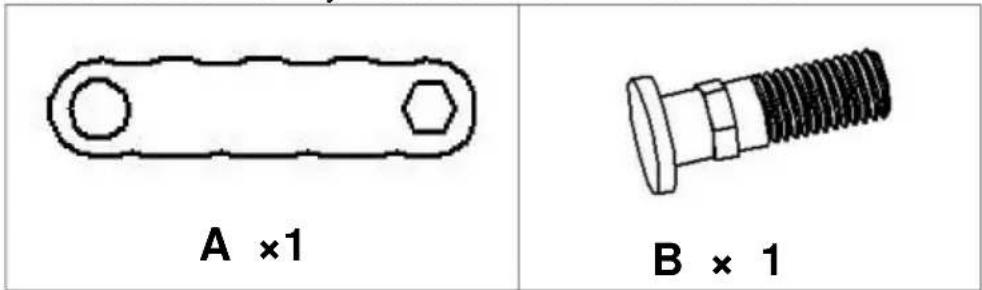

OBS: Kontrollera att du har nyckeldelarna som visas nedan.

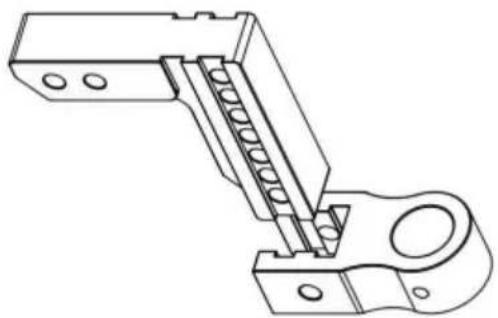

STEG 1: Montera kulsätet.

Obs: Om hålparet inte är komplett, vänd på den och försök igen.

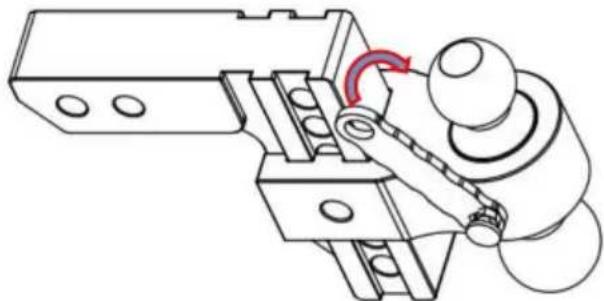

Rotationsuppriktning

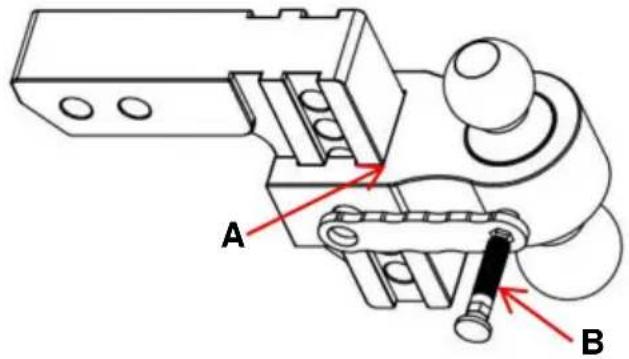

STEG 3: B går igenom A, snurrar in i bollen och vrider sig med handen tills det är lite tätt.

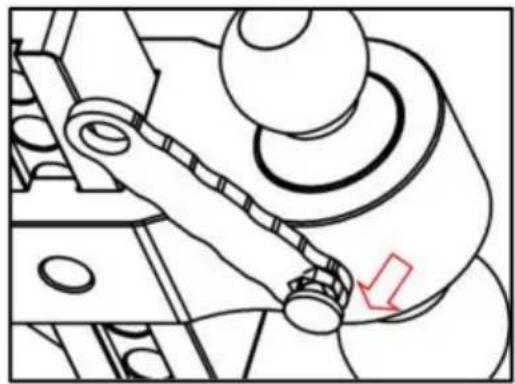

STEG 4: Använd A för att fortsätta att dra åt bult B.

STEG 5: Gå ut och rotera för att passa in i tee-hålet.

STEG 6: Fixera med släpvagnslåset efter att ha flyttat till lämplig höjd.

OBS: Gummiringar placeras på båda insidan efter behov för att minska buller.

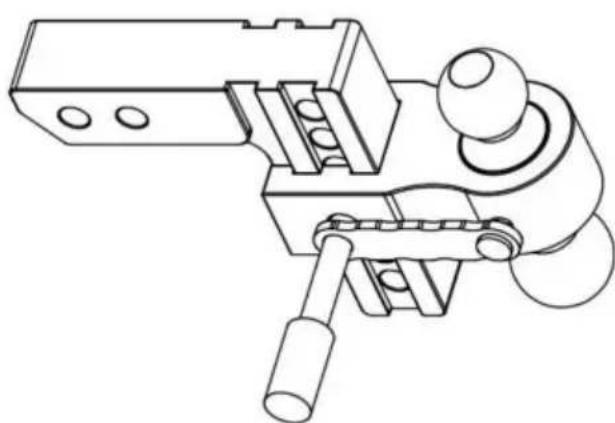

STEG 7: Installationen är klar. Om du behöver ta bort och byta ut andra kulhuvuden, se de föregående stegen.

NOTERA!

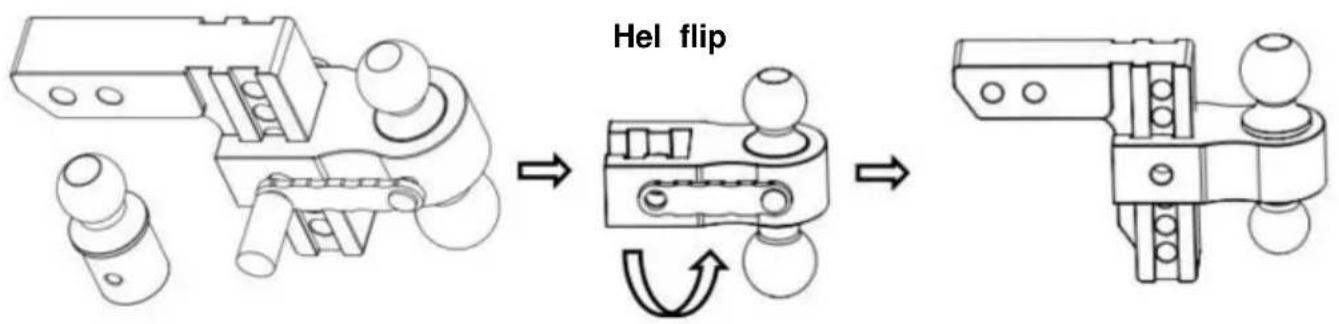

Konverteringen av 2" och 2-5/16" kulhuvuden kräver inte separat borttagning av kulhuvuden, bara hela komponenten vänds och installeras.

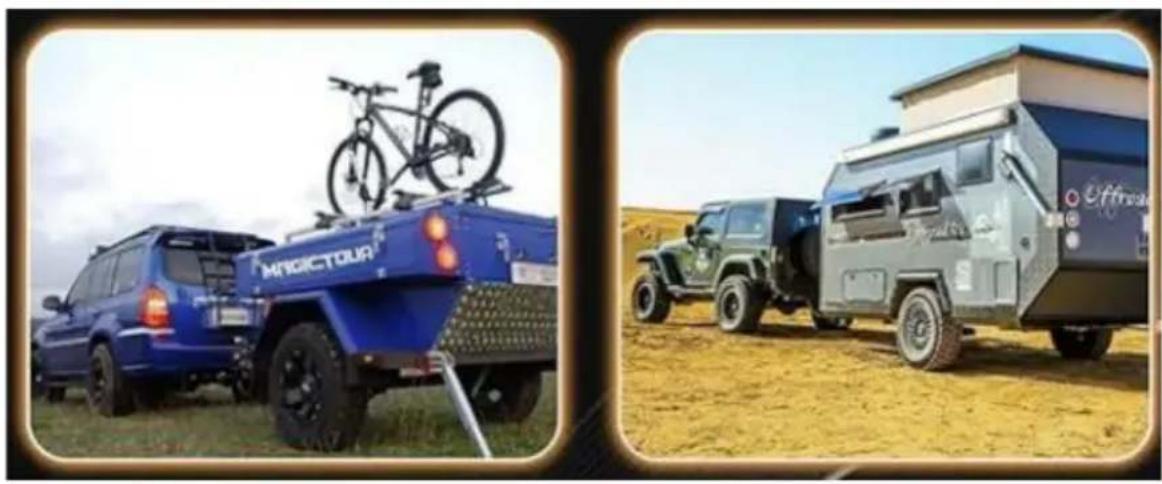

APPLIKATIONSSCENARIER

1. Kontrollera regelbundet bultar och säkerhetsnålar. Inspektera all utrustning för lös eller slitna delar före varje användning och byt ut eller dra åt efter behov.
2. Överbelasta inte.
3. Rengör produkten vid en tidpunkt då sand eller grus fastnar på den.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
