HL15000 - Släpvagnskrok Vevor - Gratis bruksanvisning och manual

BRUKSANVISNING HL15000 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

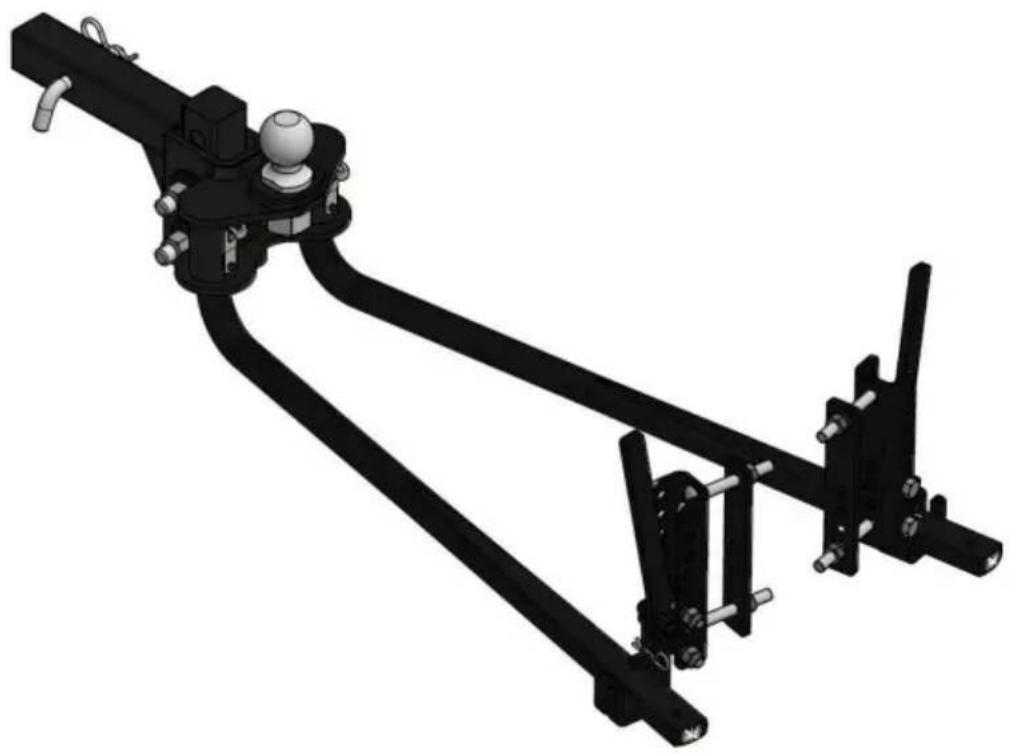

VIKTFÖRDELNINGSKROPP

MODELL: HL15000

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VIKTFÖRDELNING

LIFTA

MODELL: HL15000

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ige om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

WARNING:

1. Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner listade nedan kan leda till allvarliga skador.
2. Olika faror kan uppstå om handspakens fettspruta är felaktig hanteras under installation, driftsättning och daglig drift.
3. Risk för personskador och skador på materiell egendom på grund av felaktig hantering. Håll bruksanvisningen till förfogande för driftpersonalen på enhetens användningsplats. Landsspecifika säkerhetsåtgärder och olycka förebyggande föreskrifter måste följas.
4. Personer är kvalificerade om de på grund av sin utbildning, erfarenhet, instruktion och kunskap om relevanta standarder, kunna bedöma tilldelade uppgifter och att identifiera potentiellt farliga situationer.
5. Överskrid aldrig fordonstillverkarens rekommenderade bogsering kapacitet.
6. Den laddade kulans höjd bör aldrig vara större än den frånkopplade kulan höjd. Framhjul överbelastning och förlust av bakhjulsdragkraft kan leda till instabil hantering. Det kan minska bromsförmågan och skapa en tendens att jackkniv vid svängning och inbromsning samtidigt.
7. Om den lastade släpvagnens kulhöjd är större än den frånkopplade höjd, minska upptagningen på fjäderstången, mäta om och justera tills rätt höjd erhålls.
8. Denna produkt är inte en leksak, och dumpers nätpresenning kan inte användas som leksaker för barn att leka med.

FÖRSIKTIGHET:

1. Defekta tillbehör ska bytas ut omedelbart. Defekt
   tillbehör kan leda till personskador och materiella skador.
2. Under användningstiden måste tillbehören kontrolleras för slitage, sprickor och andra skador.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

	HL15000Modell:
Brutto släpvikt:	15 000 lbs
Tungan Vikt:	1500 lbs
Hitch Ball:	2-5/16"
Justerbart skaft:	2"

KOMPONENTER

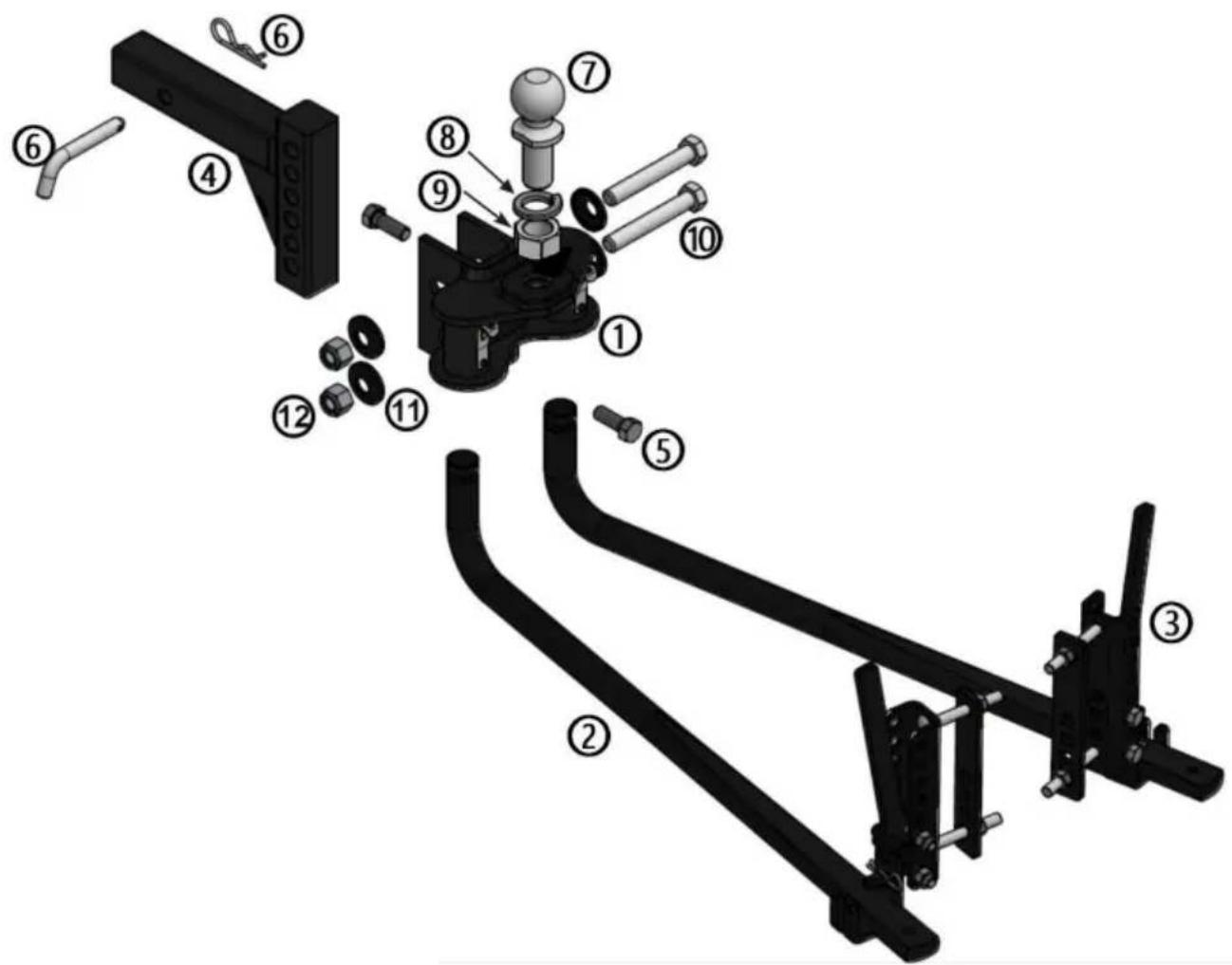

Delarlista
Punkt	Kvantitet	Beskrivning
1	1	Hitch huvud
2	2	Vårbar
3	2	Stödfäste för fjäderstång
4	1	Justerbart skaft
5	2	Sexkantsbult, 5/8"-11 x 1-3/4"
6	1	Dragstift och klämma
7	1	Hitchboll, 2-5/16"
8	1	Låsbricka, 1-1/4"
9	1	Sexkantmutter, 1-1/4"-12
10	2	Sexkantsbult, 3/4"-10x5"
11	4	Tandad konisk bricka 3/4"
12	2	Nylåsmutter,3/4"-10

MONTERING & INSTALLATION

Steg 1:

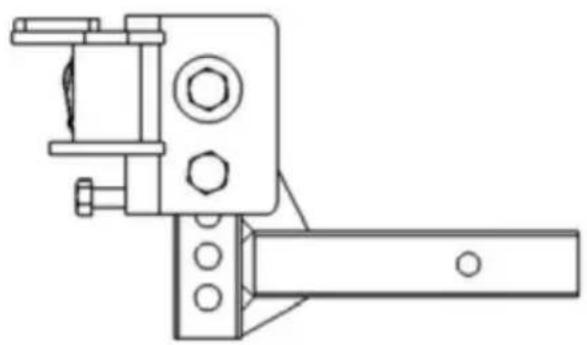

Sätt in den justerbara skaftstången (#4) i mottagarröret på dragfordonet och fäst med dragstift och klämma (#6).

OBSERVERA: För att erhålla korrekt kulhöjd på fordon med hög markfrigång, kan skaftet vändas upp och ned enligt nedan. Om skaftet används i inverterat läge, kontrollera att det finns tillräckligt med markfrigång.

UP POSITION

Dra åt kulan till 360 ft-lbs. Fäst kulan på huvudenheten (#1) med en låsbricka (#8 och mutter (#9).

Steg 3:

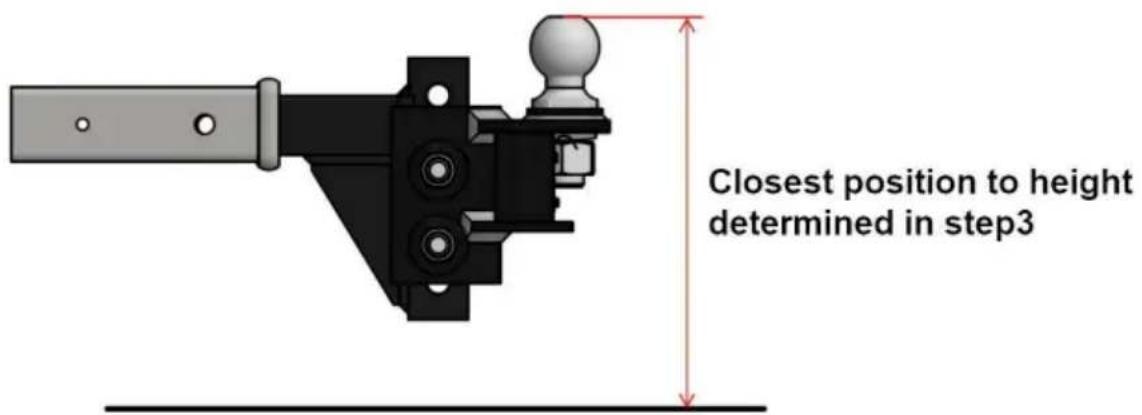

Placera huvudenheten på skaftet. Skjut huvudet uppåt eller nedåt till närmaste bulthålsinriktningsposition som motsvarar målkulhöjden som bestämts tidigare. Markera positionen på skaftet.

Montera huvudet på skaftet i markerat läge. Sätt in 3/4"-10 x 5" sexkantsbulten (#10) genom den 3/4" koniska brickan (#11ÿoch sedan genom nedre hålet i huvudkanalen. Vrid huvudet framåt så långt det vill

gå. Bollen ska vara vertikal eller lutas något bakåt. Om den inte är det, justera inställninger skruvar (#5). Montera de återstående 3/4"-10 x 5" sexkantsbulten (#10) med 3/4" konisk bricka (#11ÿgenom det övre slitsade hålet. Installera en andra 3/4" konisk bricka (#11ÿpå båda bultarna. Starta 3/4"-10(#12) nylåsmuttrar och spänn bara med fingret.

Steg 5:

Dra åt den övre 3/4"-10 x 5 sexkantsbulten (#10) precis tillräckligt för att hålla huvudet hårt mot stiftet i huvudkanalen. Denna bult kommer att dras åt senare.

Steg 6: Installera fjäderstänger

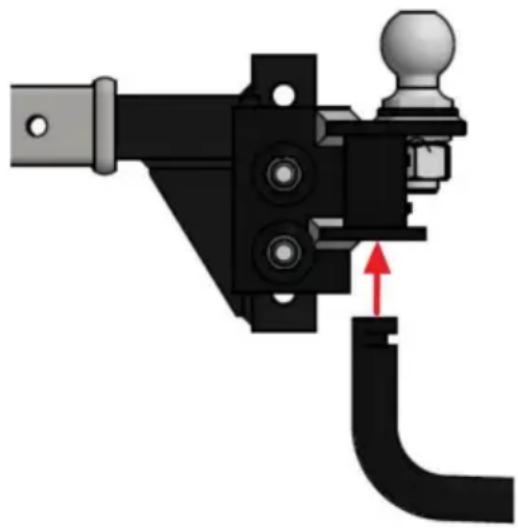

Applicera ett tungt fett på den runda änden av varje fjäderstång och tryck på änded upp i huvuduttaget tills du hör ett klick, som visas nedan. Detta kommer indikera att fjäderstången är låst på plats. För att lossa fjäderstången, lyft upp något på fjäderstången och dra försiktigt ut hållarstiftet i hakhuvud. Fjäderstången kommer att släppas fri från kopplingshuvudet.

Steg 7: Fäst släpet på kulan

Använd släpvagnens tungdomkraft, sänk kopplingen på släpvagnens kula och nära kopplingsspärren. Dra inte in domkraften helt just nu. Låt domkraften

stödja en del av tungans vikt.

Höj framsidan av släpvagnen och baksidan av dragfordonet cirka 3" med tungdomkraft eller tills den bakre stötfångaren är tillbaka till den ursprungliga uppm höjd. Detta kommer att möjliggöra enklare installation av fjäderstängerna på stödfästen.

Steg 8: Installera fjäderstångens stödfästen

Markera läget för stödfästena (#3) genom att göra en mittlinje på släpvagnens A-ram minst 4" från änden av fjäderstängerna (#2).

Steg 9:

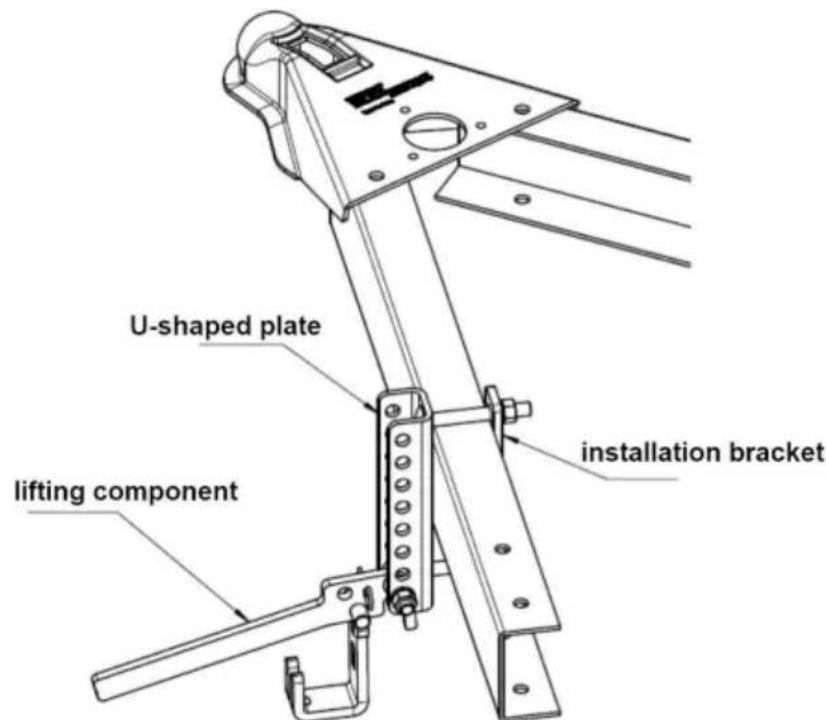

Montera och fäst den U-formade installationsplattan och fästet på trackerns A-ram med två 1/2-13UNC-4" vagnbultar, två 1/2-13UNC sexkantsmuttrar och fjäderbrickor. Montera sedan lyften komponenten på monteringsfästet och fäst den med en 1/2-13UNC-3" sexkantsbult, 1/2-13UNC mutter och fjäderbricka. Alla muttrar måste ha ett vridmoment på 45-55ft-lbs.

Steg 10:Höj fjäderstängerna

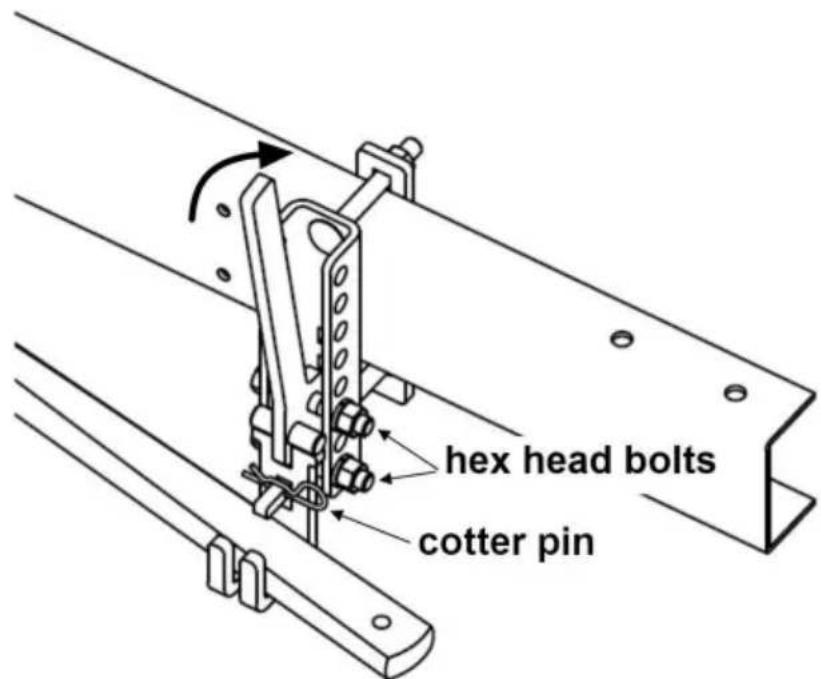

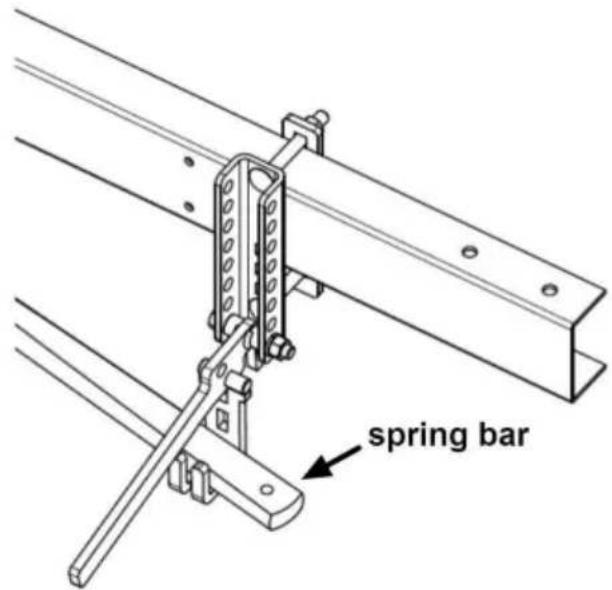

Placera änden av fjäderstången i spåret på lyftkomponenten.

Lyft lyftkomponenten och fäst den vid den U-formade spårplattan med två 1/2"-13UNC-3" sexkantsbultar, två 1/2"-13UNC muttrar och två fjäderbrickor vardera. Alla muttrar måste ha ett vridmoment på 45-55ft lbs. Fäst sedan fjäderstången genom att installera saxpinnen.

Kontrollera fordonets höjd och justera vinkeln på huvudet med hjälp av ställskruvarna (#5) efter behov tills önskad belastning uppnås. Med våren

stänger säkrade, sänk domkraften för att belasta draget. Fordonet ska lägga sig jämnt. Mät om referenspunkterna för främre och bakre stötfångaren. Om fronten har lagt sig mycket mer än den bakre, justera ställskruvarna tills fordonet och släpvagnen är i nivå. Fjäderstängerna ska vara nästan horisontella när korrekt höjd uppnåtts.

Steg 13:

Dra åt alla 3/4" bultar och låsmuttrar till 200 ft-lbs. Dra åt inställningsskruven (#5) till 50 ft-lbs. Underlåtenhet att dra åt hårdvaran kan resultera i att fästelementen tappas eller går sönder.

Innan du bogserar:

Kontrollera alla anslutningar som anges nedan innan bogsering:

• Dragstift och klämma (fäst skaftet till mottagaren)
• Huvud till skaft fästen
• Trailerkulmutter
• Kopplingsspärr
• Stödfästen för fjäderstång
• Säkerhetskedjor
• Ljus och blinkers
• Bromssystem (inklusive brytare)

UNDERHÅLL

1. Håll de hylsmonterade ändarna på fjäderstängerna och lässtiften i huvudenheten fria från smuts och vätsmorda. Överdrivet slitage i detta område kan tyda på en överbelastning eller otillräcklig smörjning.

2. Håll huvudenhetens utsida ren. Låt inte smuts eller stenar komma hamna mellan fjäderstängerna och huvudet.

3. Håll kopplingsdelarna målade för att förhindra rost och bibehålla ett bra utseende Måla inte över etiketter.
4. Håll lyftfästena rena och smorda för att säkerställa enkel användning.

GJORT I KINA

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support
