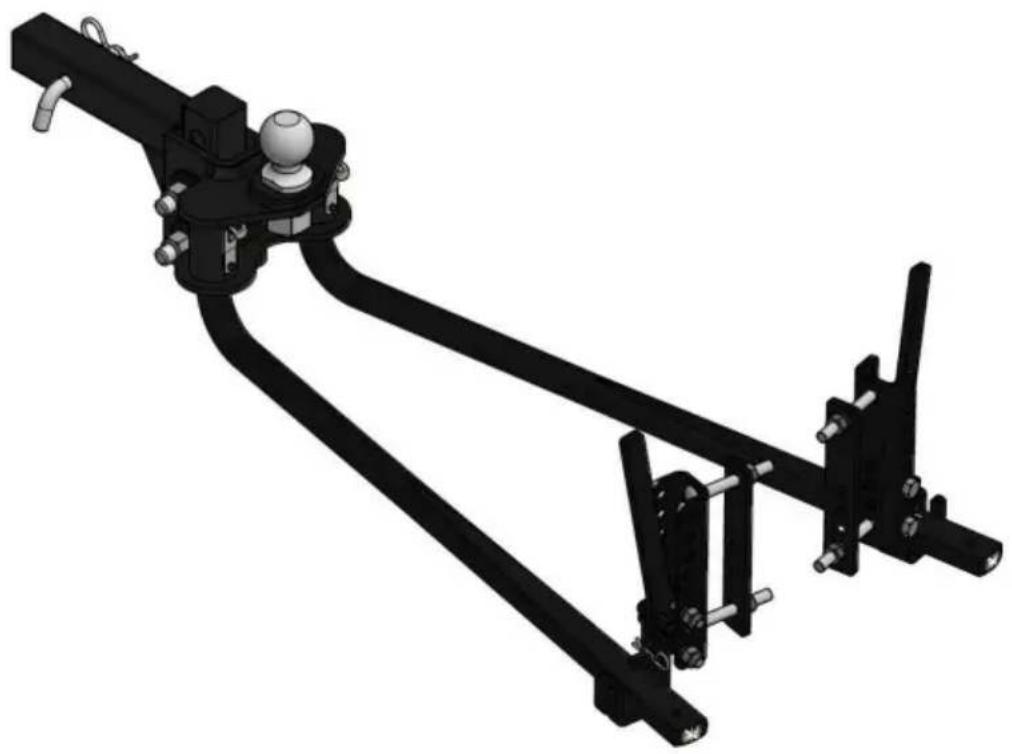

Marka	Vevor
Model	HL15000
Typ produktu	Zaczep rozkładający ciężar
Maksymalna masa całkowita przyczepy	15 000 lb
Maksymalne obciążenie pionowe	1 500 lb
Średnica kuli zaczepu	2-5/16"
Długość regulowanego trzpienia	2"
Materiał	Stal wzmocniona
Zawartość zestawu	Głowica zaczepu, drążki sprężynowe (2), wsporniki drążków sprężynowych (2), regulowany trzpień, śruby, sworzeń zaczepu, kula zaczepu, nakrętki, podkładki
Zastosowanie	Holowanie ciężkich przyczep z rozkładem masy
Instalacja	Wymaga montażu i regulacji, zobacz szczegółową instrukcję
Konserwacja	Regularne smarowanie drążków sprężynowych i tulei, czyszczenie, malowanie antykorozyjne
Bezpieczeństwo	Nie przekraczać nośności, sprawdzać wszystkie połączenia przed holowaniem
Gwarancja	Wsparcie techniczne i elektroniczny certyfikat gwarancji na stronie www.vevor.com/support

Często zadawane pytania - HL15000 Vevor

Jak zamontować zaczep HL15000 w moim pojeździe ?

Włóż regulowany trzpień do gniazda odbiorczego pojazdu, zabezpiecz go sworzniem zaczepu. Zamontuj głowicę zaczepu na trzpieniu, wyrównując otwory, a następnie zamontuj śruby i nakrętki. Dokręć momentem obrotowym podanym w instrukcji.

Jak wyregulować wysokość kuli zaczepu ?

Regulowany trzpień można odwrócić w przypadku pojazdów o wysokim prześwicie. Ustaw głowicę na żądanej wysokości, przesuwając ją po trzpieniu i wyrównując otwory. Kula powinna być pionowa lub lekko odchylona do tyłu.

Jaki jest moment dokręcania śrub ?

Śruby 3/4" i nakrętki zabezpieczające należy dokręcić z momentem 200 ft-lb. Śruba regulacyjna (nr 5) do 50 ft-lb. Nakrętka kuli zaczepu do 360 ft-lb.

Jak zamontować drążki sprężynowe ?

Nałóż smar na zaokrąglony koniec każdego drążka i wciśnij w tuleję głowicy aż do kliknięcia. Aby je zwolnić, unieś drążek i delikatnie pociągnij za sworzeń blokujący.

Jak wyregulować rozkład masy ?

Po zamocowaniu drążków sprężynowych opuść podnośnik. Wyreguluj śruby regulacyjne (nr 5), aż pojazd i przyczepa będą wypoziomowane. Drążki sprężynowe powinny być prawie poziome.

Jaka jest maksymalna nośność tego zaczepu ?

Maksymalna masa całkowita przyczepy (GVWR) wynosi 15 000 lb, a obciążenie pionowe 1 500 lb. Nigdy nie przekraczaj tych wartości.

Jak konserwować zaczep ?

Utrzymuj końcówki drążków sprężynowych i tuleje nasmarowane i czyste. Maluj elementy, aby zapobiec rdzy. Regularnie czyść, aby uniknąć gromadzenia się brudu.

Jakie akcesoria są dołączone do HL15000 ?

Zestaw zawiera: głowicę zaczepu, dwa drążki sprężynowe, dwa wsporniki drążków sprężynowych, regulowany trzpień, kulę zaczepu 2-5/16", śruby, nakrętki, podkładki, sworzeń zaczepu i klips.

Czy mogę używać tego zaczepu z dowolną przyczepą ?

Nadaje się do przyczep wyposażonych w odpowiednie gniazdo. Sprawdź kompatybilność masy i wysokości. Postępuj zgodnie z zaleceniami producenta pojazdu.

Co zrobić w przypadku wadliwej części ?

Natychmiast wymień wadliwe akcesorium. Skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support, aby uzyskać części zamienne lub pomoc.

INSTRUKCJA OBSŁUGI HL15000 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZACZEP DO ROZŁOŻENIA MASY

MODEL: HL15000

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ROZKŁAD MASY

ZACZEP

MODEL: HL15000

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego?

Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać Przeczytaj uważnie instrukcję obsługi.

OSTRZEŻENIE:

1. Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji
   wymienione poniżej mogą spowodować poważne obrażenia.
2. Nieprawidłowe użytkowanie ręcznej smarownicy może wiązać się z różnymi zagrożeniami.
   obstugiwane w trakcie instalacji, uruchomienia i codziennej eksploatacji.
3. Ryzyko obrażeń ciała i uszkodzenia mienia materialnego na skutek niewłaściwego użytkowania obsługi. Instrukcję należy przechowywać do dyspozycji personelu obsługującego.
   miejsce użytkowania jednostki. Środki bezpieczeństwa i wypadki specyficzne dla danego kraju Należy przestrzegać przepisów zapobiegawczych.
4. Osoby są wykwalifikowane, jeżeli ze względu na swoje wykształcenie, doświadczenie, instruktaż i znajomość odpowiednich norm, możliwość oceny
   powierzone zadania i identyfikację potencjalnie niebezpiecznych sytuacji.
5. Nigdy nie przekraczaj zalecanej przez producenta pojazdu maksymalnej siły holowania. pojemność.
6. Wysokość załadowanej kuli nigdy nie powinna być większa od wysokości odłączonej kuli. wysokość. Przeciążenie przedniego koła i utrata przyczepności tylnego koła może prowadzić do niestabilne prowadzenie. Może to zmniejszyć zdolność hamowania i powodować tendencję do zapadnięcie się koła przy jednoczesnym skręcaniu i hamowaniu.
7. Jeżeli wysokość kuli przyczepy obciążonej jest większa niż wysokość kuli odłączonej wysokość, zmniejsz naciąg na pręcie sprężynowym, ponownie zmierz i wyreguluj, aż uzyskano właściwą wysokość.
8. Ten produkt nie jest zabawką, a plandeka na wywrotkę nie może być używana jako zabawki dla dzieci.

OSTROŻNOŚĆ:

1. Wadliwe akcesoria należy natychmiast wymienić. Wadliwe
   Akcesoria mogą powodować obrażenia ciała i szkody materialne.
2. W trakcie użytkowania należy sprawdzać akcesoria pod kątem zużycia, pęknięć i innych uszkodzeń.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

	HL15000Model:
Masa całkowita przyczepy:	15000 funtów
Waga języka:	1500 funtów
Kula zaczepowa:	2-5/16"
Regulowany trzonek:	2"

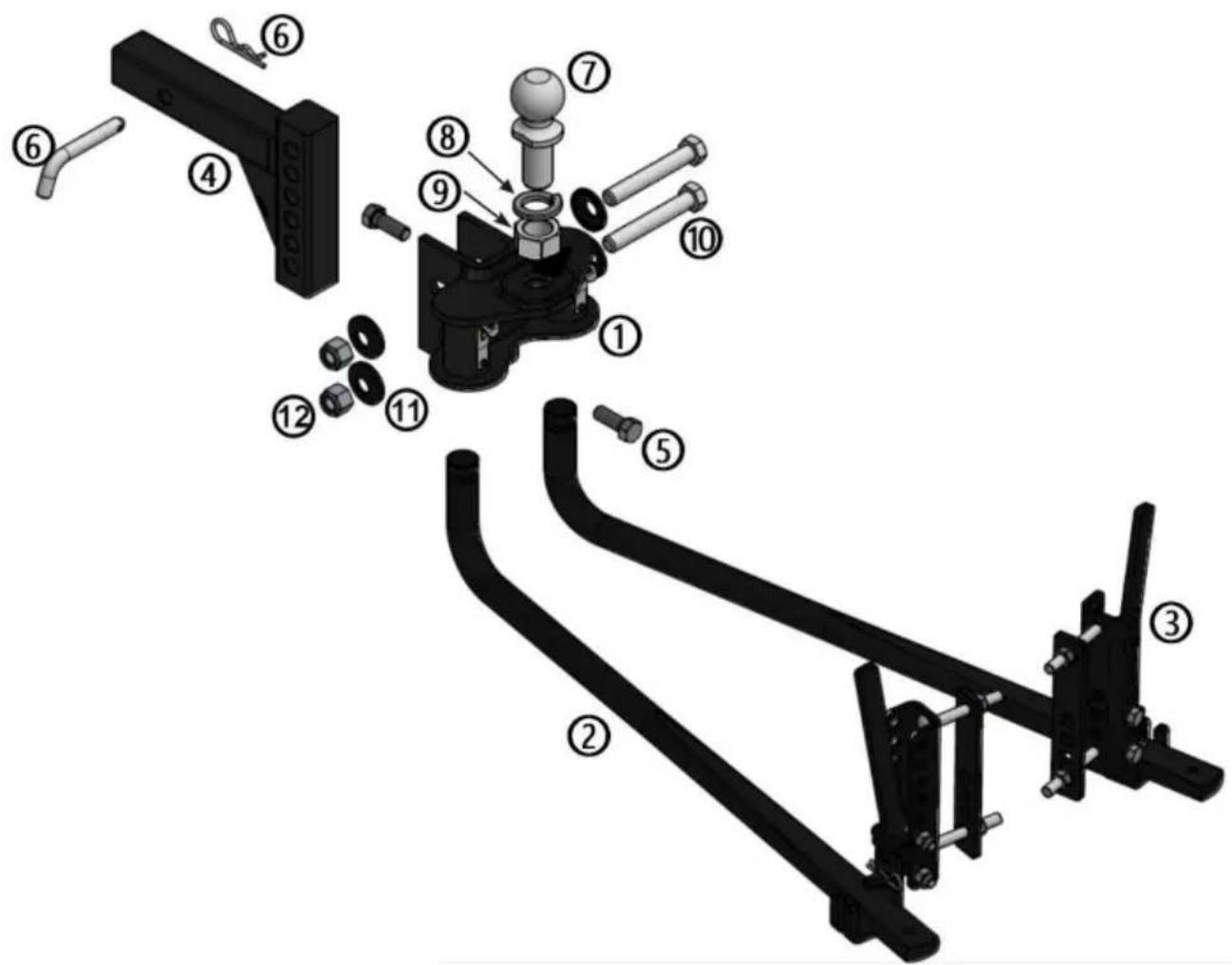

SKŁADNIKI

Lista części
Przedmiat	Ilość	Opis
1	1	Głowica zaczepowa
2	2	Drażek sprężynowy
3	2	Montaż wspornika sprężyny
4	1	Regulowany trzonek
5	2	Śruba sześciokątna, 5/8"-11 x 1-3/4"
6	1	Sworzeń i zaczep
7	1	Kula zaczepowa, 2-5/16"
8	1	Podkładka zabezpieczająca, 1-1/4"
9	1	Nakrętka sześciokątna, 1-1/4"-12
10	2	Śruba sześciokątna, 3/4"-10x5"
11	4	Podkładka stożkowa ząbkowana 3/4"
12	2	Nakrętka zabezpieczająca 3/4"-10

MONTAŻ I INSTALACJA

Krok 1:

Włóż regulowany drążek trzonu (#4) do rury odbiorczej pojazdu holowniczego i zabezpiecz za pomocą sworznia zaczepowego i zacisku (#6).

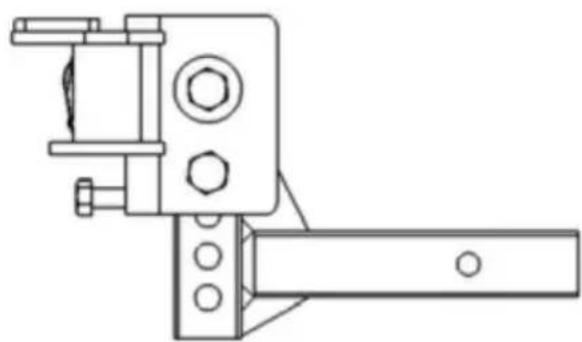

UWAGA: Aby uzyskać właściwą wysokość kuli w pojazdach o dużym prześwicie,

trzonek można odwrócić, jak pokazano poniżej. Jeśli trzonek jest używany w pozycji odwróconej, należy sprawdzić, czy prześwit jest odpowiedni.

UP POSITION

Dokręć kulę momentem 360 ft-lbs. Zabezpiecz kulę do zespołu głowicy (#1) za pomocą podkładki zabezpieczającej (#8) i nakrętki (#9).

Krok 3:

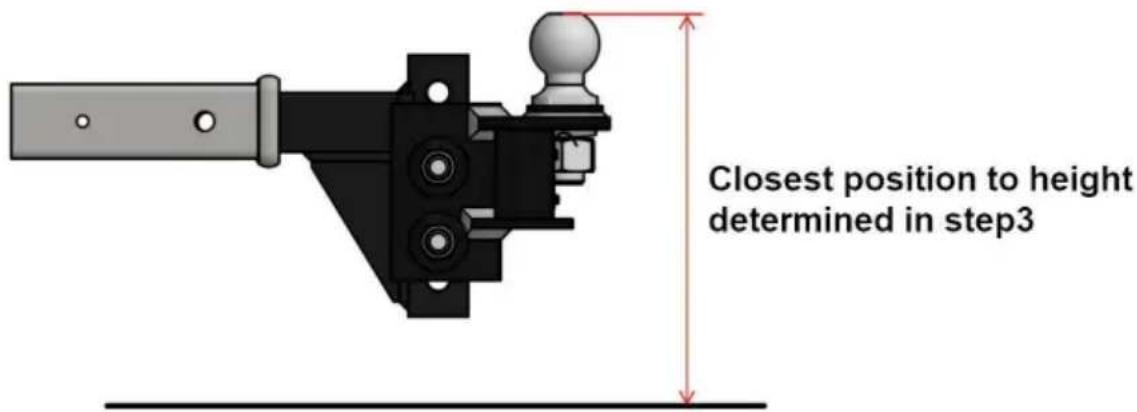

Umieść zespół głowicy na trzonku. Przesuń głowicę w górę lub w dół do najbliższej pozycji wyrównania otworu na śrubę, która odpowiada wysokości kuli docelowej określonej wcześniej. Zaznacz pozycję na trzonku.

Zamontuj głowicę na trzonku w oznaczonym miejscu. Włóż śrubę sześciokątną 3/4"-10 x 5" (#10) przez podkładkę stożkową 3/4" (#11), a następnie przez

dolny otwór w kanale głowicy. Obróć głowicę do przodu tak daleko, jak to możliwe idź. Piłka powinna być pionowa lub lekko pochylona do tyłu. Jeśli nie jest, dostosuj ustawienie śruby (#5). Zamontuj pozostałą śrubę sześciokątną 3/4"-10 x 5" (#10) z podkładką stożkową 3/4" (#11) przez górny otwór szczelinowy. Zamontuj drugą podkładkę stożkową 3/4" (#11) na obu śrubach. Rozpocznij nakrętki samozabezpieczające 3/4"-10 (#12) i

Dokręcać wyłącznie palcami.

Krok 5:

Dokręć górną śrubę sześciokątną 3/4"-10 x 5 (#10) na tyle, aby mocno przytrzymać głowicę do sworznia w kanale głowicy. Ta śruba zostanie dokręcona później.

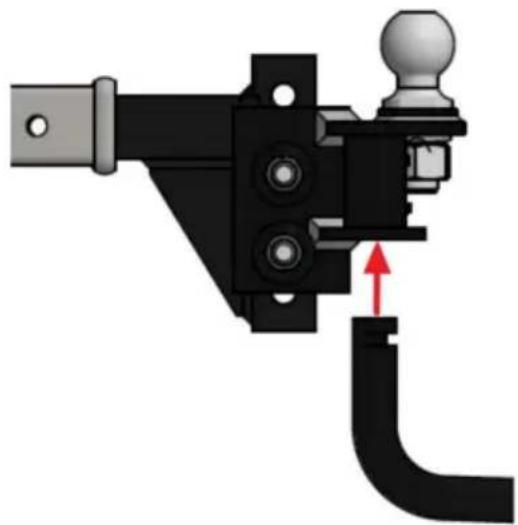

Krok 6: Zamontuj drążki sprężyste

Nałoż grubą warstwę smaru na okrągły koniec każdego pręta sprężynowego i naciśnij koniec do gniazda głowicy, aż usłyszysz kliknięcie, jak pokazano poniżej. To spowoduje wskaż, że drążek sprężynowy jest zablokowany na miejscu. Aby zwolnić drążek sprężynowy, podnieś lekko unieś drążek sprężynowy i delikatnie wyciągnij za sworzeń mocujący w głowica zaczepu. Drażek sprężynowy zostanie swobodnie opuszczony z głowicy zaczepu.

Krok 7: Przymocowanie przyczepy do piłki

Za pomocą podnośnika zaczepowego przyczepy opuść sprzęt na kulę przyczepy i

zamknij zatrzask sprzęgła. Nie cofaj podnośnika całkowicie w tym momencie. Pozwól podnośnikowi

podeprzeć część ciężaru języka.

Podnieś przód przyczepy i tył pojazdu holowniczego o około 3 cale za pomocą podnośnika lub do momentu, aż tylny zderzak powróci do pierwotnej zmierzonej pozycji.

wysokości. Umożliwi to łatwiejszą instalację prętów sprężynowych na wsporniki.

Krok 8: Montaż wsporników sprężynowych

Zaznacz położenie wsporników (#3) poprzez narysowanie linii środkowej na rama przyczepy w odległości co najmniej 4 cali od końca drążków sprężynowych (#2).

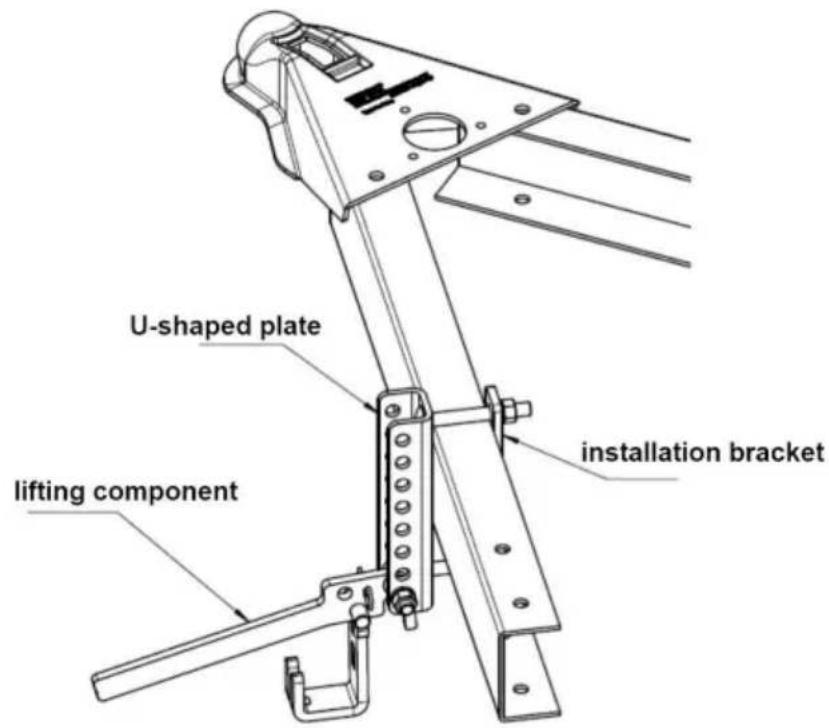

Krok 9:

Zlóż i zamocuj płytkę montażową w kształcie litery U i wspornik rama A trackera za pomocą dwóch śrub nośnych 1/2-13UNC-4", dwóch

Nakrętki sześciokątne 1/2-13UNC i podkładki sprężyste. Następnie zmontuj podnośnik element na wsporniku montażowym i zabezpiecz go za pomocą jednego

Śruba z łbem sześciokątnym 1/2-13UNC-3", nakrętka 1/2-13UNC i podkładka sprężysta. Wszystkie nakrętki musi mieć moment obrotowy 45-55 ft-lbs.

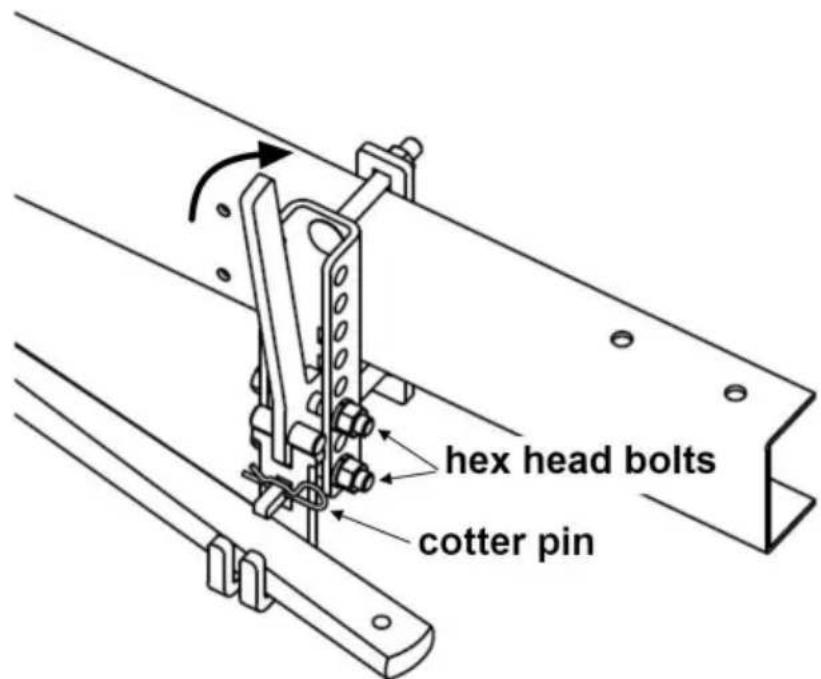

Krok 10: Podnieś drążki sprężynowe

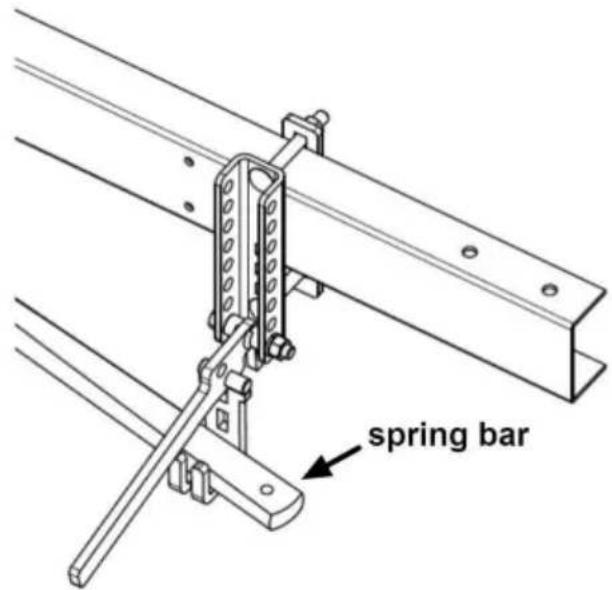

Umieść koniec pręta sprężynowego w rowku elementu podnoszącego.

Podnieś element podnoszący i przymocuj go do płytki rowkowej w kształcie litery U, używając dwóch śrub z łbem sześciokątnym 1/2"-13UNC-3", dwóch nakrętek 1/2"-13UNC i dwóch podkładek sprężystych. Wszystkie nakrętki muszą mieć moment dokręcania 45-55 ft lbs. Następnie przymocuj pręt sprężynowy, instalując zawleczkę.

Sprawdź wysokość pojazdu i dostosuj kąt głowicy za pomocą śrub ustalających (#5) w razie potrzeby, aż do uzyskania pożądanego obciążenia. Za pomocą sprężyny

pręty zabezpieczone, opuść podnośnik, aby obciąż Kyć zaczep. Pojazd powinien równomiernie się ustawić. Ponownie zmierz punkty odniesienia przedniego i tylnego zderzaka. Jeśli przód osiadł znacznie bardziej niż tył, wyreguluj śruby ustalające, aż pojazd i przyczepa będą wypoziomowane. Drążki sprężynowe powinny być prawie poziome po osiągnięciu prawidłowej wysokości.

Krok 13:

Dokręć wszystkie śruby 3/4" i nakrętki zabezpieczające momentem 200 ft-lbs. Dokręć śrubę ustalającą (#5) momentem 50 ft-lbs. Niedokręcenie sprzętu może spowodować utratę lub uszkodzenie łącznika.

Przed holowaniem:

Przed holowaniem sprawdź wszystkie połączenia wymienione poniżej:

• łączniki od głowy do trzonu
• Nakrętka kuli przyczepy
• Zaczep sprzęgu
• Wsporniki wsporników sprężyn
• Łańcuchy bezpieczeństwa
• Światła i kierunkowskazy
• Układ hamulcowy (w tym wyłącznik awaryjny)

- Sworzeń zaczepowy i zaczep (mocujący trzonek do odbiornika)

KONSERWACJA

1. Utrzymuj końca sprężyn mocowanych do gniazda oraz sworznie blokujące w zespole głowicy wolne od brudu i dobrze nasmarowane. Nadmierne zużycie w tym obszarze może wskazywać na przeciążenie lub niewystarczające smarowanie.

1. Utrzymuj czystość zewnętrznej części zespołu głowicy. Nie dopuść do przedostania się brudu lub kamieni. umieścić pomiędzy prętami sprężynowymi a głowicą.
2. Dbaj o to, aby części zaczepu były malowane, aby zapobiec rdzewieniu i zachować dobry wygląd. Nie zamalowuj etykiet.
3. Utrzymuj uchwyty podnośnika w czystości i smaruj je, aby zapewnić łatwą obsługę.
