BEDIENUNGSANLEITUNG HL15000 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

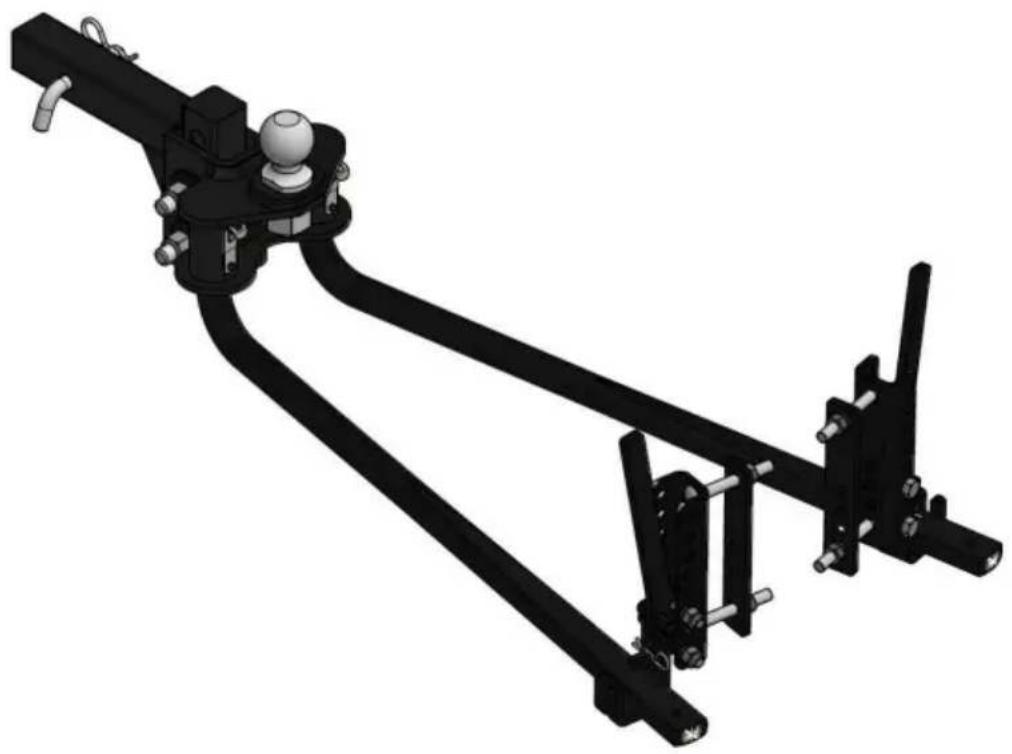

GEWICHTSVERTEILUNGSANHÄNGERKUPPLUNG

MODELL: HL15000

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

GEWICHTSVERTEILUNG

ANHÄNGERKUPPLUNG

MODELL: HL15000

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Lesen Sie die Bedienungsanleitung sorgfältig durch.

WARNUNG:

1. Lesen und verstehen Sie alle Anweisungen. Die Nichtbefolgung aller Anweisungen
   Die unten aufgeführten Maßnahmen können zu schweren Verletzungen führen.
2. Bei unsachgemäßem Gebrauch der Handhebelfettpresse können verschiedene Gefahren entstehen.
   bei der Installation, Inbetriebnahme und im täglichen Betrieb gehandhabt.
3. Verletzungsgefahr und Sachschäden durch unsachgemäße
   Handhabung. Halten Sie das Handbuch für das Bedienpersonal am
   Einsatzort des Gerätes. Landesspezifische Sicherheitsmaßnahmen und Unfallverhütung
   Vorschriften zur Unfallverhütung sind zu beachten.
4. Qualifiziert sind Personen, die aufgrund ihrer Ausbildung, Erfahrung,
   Unterweisung und Kenntnis der einschlägigen Normen, in der Lage zu beurteilen
   zugewiesenen Aufgaben zu erfüllen und potentielle Gefahrensituationen zu erkennen.
5. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast
   Kapazität.
6. Die Höhe der geladenen Kugel sollte niemals größer sein als die der ungekoppelten Kugel
   Höhe. Eine Überlastung des Vorderrads und ein Verlust der Traktion des Hinterrads können zu
   instabiles Fahrverhalten. Es kann die Bremsfähigkeit verringern und eine Tendenz zum
   Klappmessereffekt beim gleichzeitigen Abbiegen und Bremsen.
7. Wenn die Höhe der beladenen Anhängerkupplung größer ist als die Höhe der
   Höhe, reduzieren Sie die Aufnahme auf der Federstange, messen Sie erneut und passen Sie an, bis die
   die richtige Höhe erreicht ist.
8. Dieses Produkt ist kein Spielzeug und die Muldenkipper-Netzplane kann nicht verwendet werden
   als Spielzeug für Kinder.

VORSICHT:

1. Defektes Zubehör muss umgehend ausgetauscht werden. Defektes
   Zubehör kann zu Personen- und Sachschäden führen.
2. Zubehörteile müssen während der Nutzungsdauer auf Verschleiß, Risse und sonstige Beschädigungen
   überprüft werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

	HL15000Modell:
Gesamtgewicht des Anhängers:	15000 Pfund
Zungengewicht:	1500 Pfund
Anhängerkupplung:	2-5/16 Zoll
Verstellbarer Schaft:	2"

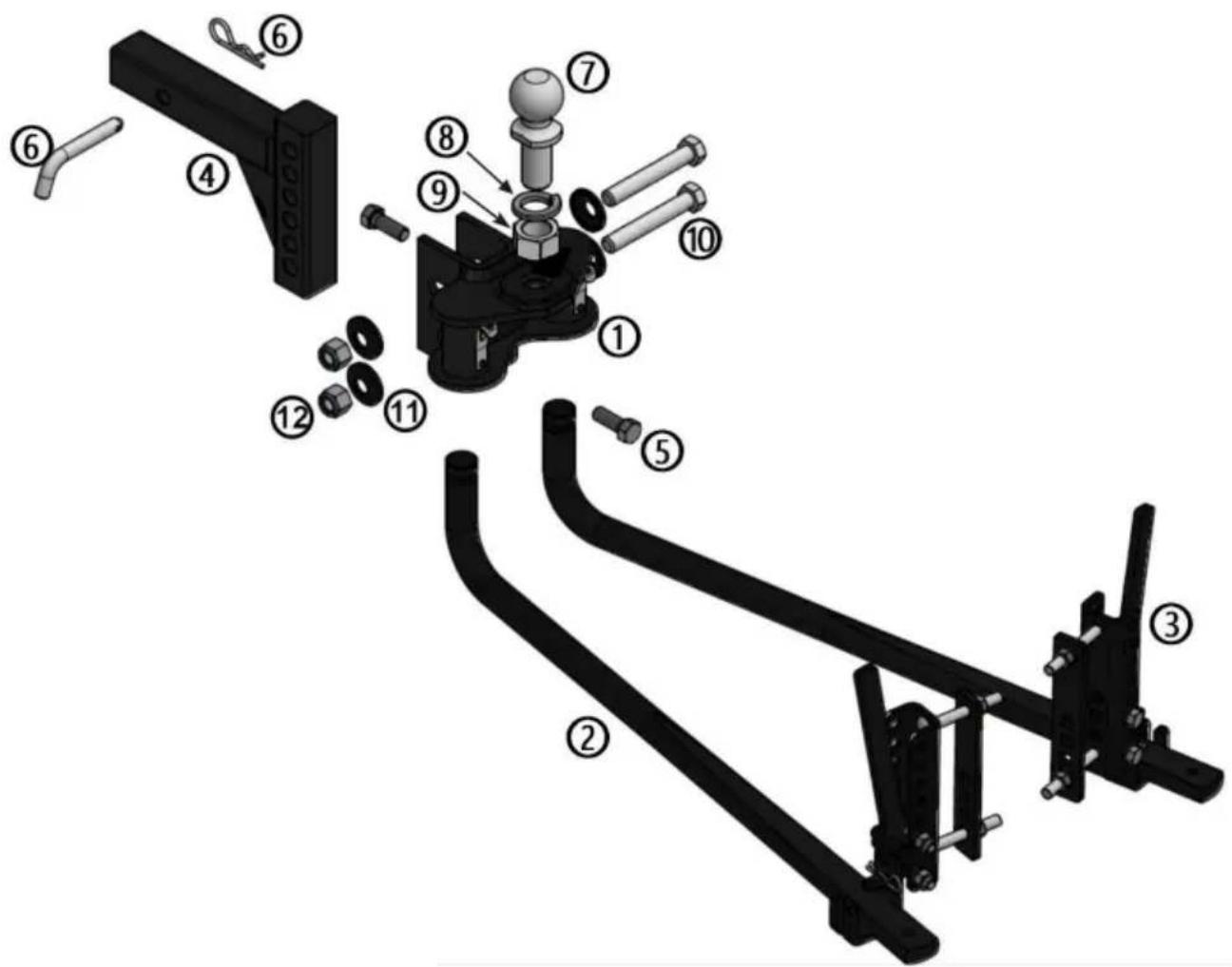

KOMPONENTEN

Ersatzteilliste
Artikel	Menge	Beschreibung
1	1	Kupplungskopf
2	2	Federsteg
3	2	Federsteg-Stützhalterungsbaugruppe
4	1	Verstellbarer Schaft
5	2	Sechskantschraube, 5/8"-11 x 1-3/4"
6	1	Kupplungsbolzen und -clip
7	1	Anhängerkupplungskugel, 2-5/16"
8	1	Sicherungsscheibe, 1-1/4"
9	1	Sechskantmutter, 1-1/4"-12
10	2	Sechskantschraube, 3/4"-10x5"
11	4	Gezahnte konische Unterlegscheibe 3/4"
12	2	Nylock-Mutter, 3/4"-10

MONTAGE & INSTALLATION

Schritt 1:

Stecken Sie die verstellbare Zugstange (№ 4) in das Aufnahmerohr am Zugfahrzeug und sichern Sie sie mit dem Anhängerkupplungsstift und -clip (№ 6).

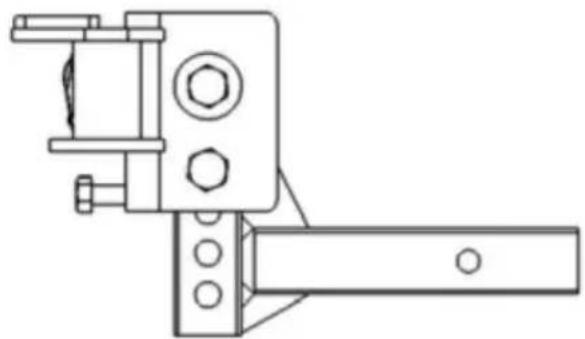

HINWEIS: Um bei Fahrzeugen mit großer Bodenfreiheit die richtige Kugelhöhe zu erhalten,

kann der Schaft wie unten gezeigt umgedreht werden. Wenn der Schaft in der umgedrehten Position verwendet wird, prüfen Sie, ob ausreichend Bodenfreiheit vorhanden ist.

UP POSITION

Ziehen Sie die Kugel mit 360 ft-lbs an. Befestigen Sie die Kugel mit einer Federscheibe (№ 8) und einer Mutter (№ 9) an der Kopfbaugruppe (№ 1).

Schritt 3:

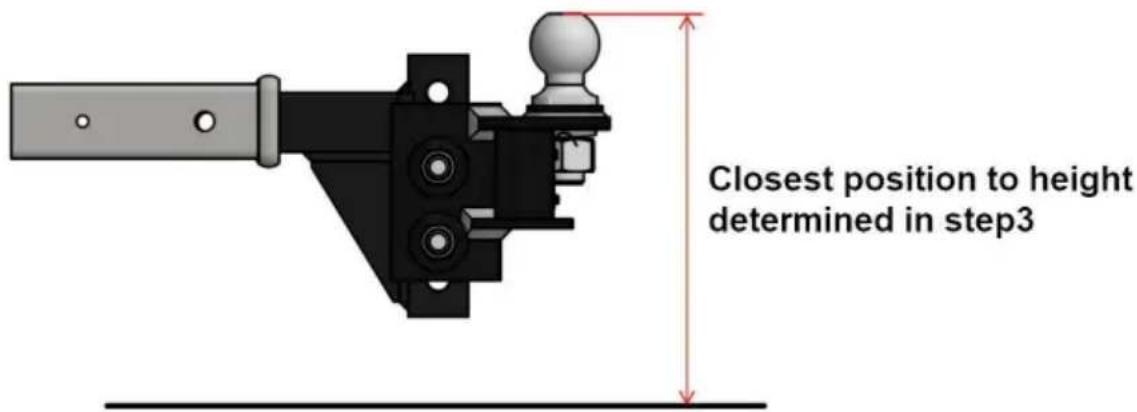

Positionieren Sie die Kopfeinheit auf dem Schaft. Schieben Sie den Kopf nach oben oder unten in die nächstgelegene Ausrichtungsposition des Bolzenlochs, die der zuvor ermittelten Zielkugelhöhe entspricht. Markieren Sie die Position auf dem Schaft.

Setzen Sie den Kopf an der markierten Stelle auf den Schaft. Führen Sie die 3/4"-10 x 5" Sechskantschraube (#10) durch die 3/4" konische Unterlegscheibe (#11) und dann durch die untere Öffnung im Kopfkanal. Drehen Sie den Kopf so weit wie möglich nach vorne gehen. Der Ball sollte vertikal oder leicht nach hinten geneigt sein. Wenn nicht, passen Sie den Schrauben (#5).Installieren Sie die verbleibende 3/4"-10 x 5" Sechskantschraube (#10) mit 3/4" konischer Unterlegscheibe (#11) durch das obere Langloch. Installieren Sie eine zweite 3/4" konische Unterlegscheibe (#11) auf beiden Schrauben. Beginnen Sie mit 3/4"-10(#12) Nylock-Muttern und Nur mit dem Finger festziehen.

Schritt 5:

Ziehen Sie die obere 3/4"-10 x 5 Sechskantschraube (№ 10) gerade so fest an, dass der Kopf fest sitzt gegen den Stift im Kopfkanal. Diese Schraube wird später festgezogen.

Schritt 6: Federstege montieren

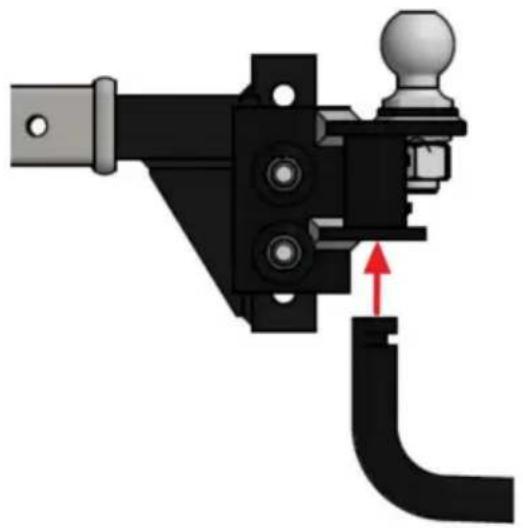

Tragen Sie ein dickes Fett auf das runde Ende jeder Federstange und das Druckende auf in die Kopfbuchse ein, bis Sie ein Klicken hören, wie unten gezeigt. Dadurch zeigt an, dass die Federstange eingerastet ist. Um die Federstange freizugeben, heben Sie sie an leicht nach oben auf die Federstange und ziehen Sie vorsichtig den Haltestift in der Kupplungskopf. Die Federstange wird vom Kupplungskopf gelöst.

Schritt 7: Den Anhänger an der Kugel befestigen

Mit der Anhängerkupplung die Kupplung auf die Anhängerkupplung absenken und Kupplungsverriegelung schließen. Den Wagenheber zu diesem Zeitpunkt nicht vollständig einfahren. Lassen Sie den Wagenheber

einen Teil des Stützgewichts tragen.

Heben Sie die Vorderseite des Anhängers und die Rückseite des Zugfahrzeugs mit der Deichselwinde etwa 3 Zoll an oder bis die hintere Stoßstange wieder auf der ursprünglichen gemessenen Höhe ist. Höhe. Dies ermöglicht eine einfachere Montage der Federstege auf dem Stützhalterungen.

Schritt 8: Installieren der Federsteghalterungen

Markieren Sie die Position der Halterungen (#3), indem Sie eine Mittellinie auf der Anhänger-A-Rahmen mindestens 4" vom Ende der Federstangen entfernt (#2).

Schritt 9:

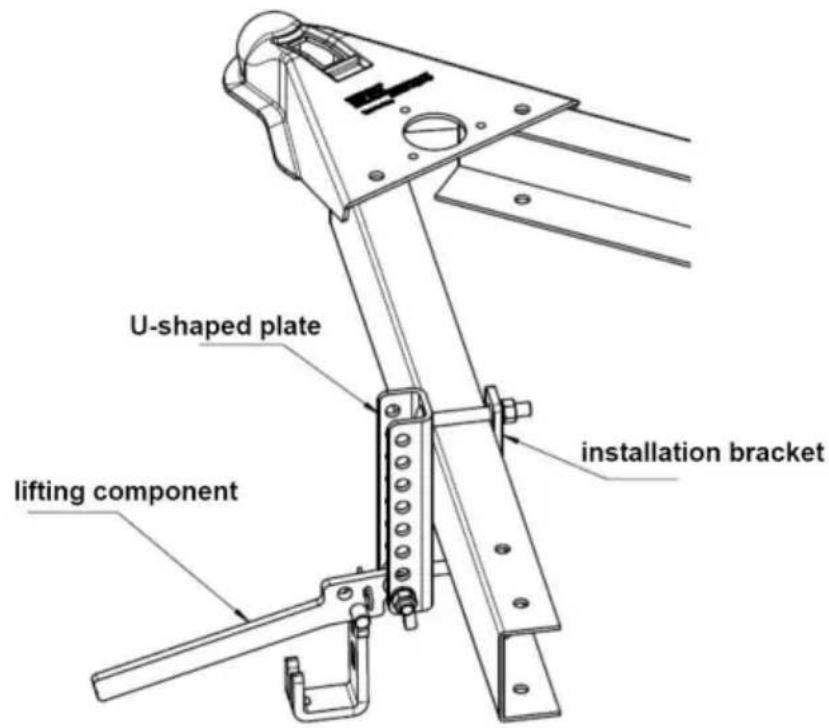

Montieren und befestigen Sie die U-förmige Montageplatte und den Winkel an Der Tracker A-Rahmen mit zwei 1/2-13UNC-4 "Schlossschrauben, zwei

1/2-13UNC Sechskantmuttern und Federscheiben. Montieren Sie dann die Hebevorrichtung Komponente auf die Halterung aufsetzen und mit einem

1/2-13UNC-3" Sechskantschraube, 1/2-13UNC Mutter und Federscheibe. Alle Muttern muss ein Drehmoment von 45–55 ft-lbs haben.

Schritt 10: Federstege anheben

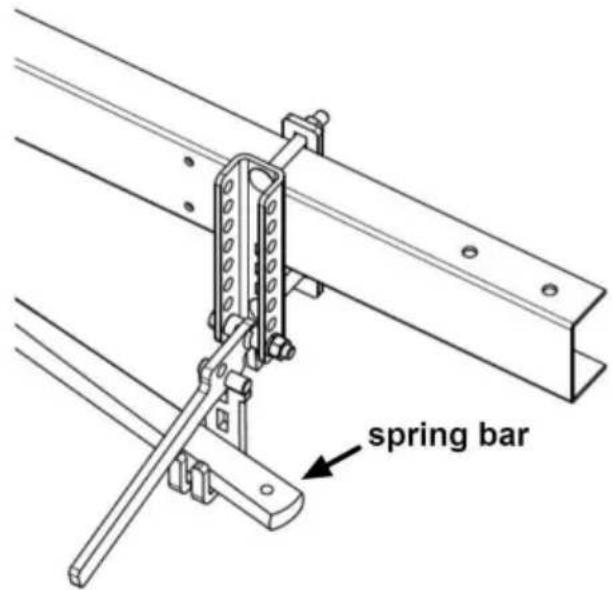

Legen Sie das Ende der Federstange in die Nut des Hebeelements.

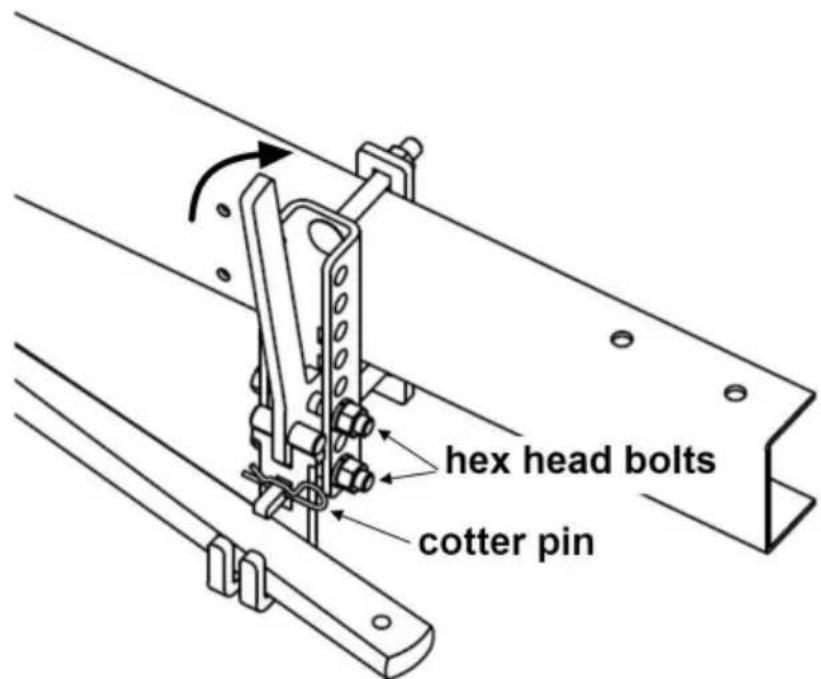

11: Heben Sie das Hebeelement an und befestigen Sie es mit zwei 1/2"-13UNC-3" Sechskantschrauben, zwei 1/2"-13UNC Muttern und jeweils zwei Federscheiben an der U-förmigen Nutplatte. Alle Muttern müssen ein Drehmoment von 45-55 ft lbs haben. Sichern Sie dann die Federstange, indem Sie den Splint einsetzen.

12: Überprüfen Sie die Fahrzeughöhe und passen Sie den Winkel des Kopfes mit den Stellschrauben (#5) nach Bedarf an, bis die gewünschte Belastung erreicht ist. Mit der Fe

Wenn die Federstangen gesichert sind, senken Sie den Wagenheber ab, um die Anhängerkupplung zu belasten. Das Fahrzeug sollte sich gleichmäßig setzen. Messen Sie die Referenzpunkte der vorderen und hinteren Stoßstange erneut. Wenn sich die Vorderseite stärker gesetzt hat als die Rückseite, stellen Sie die Stellschrauben ein, bis Fahrzeug und Anhänger waagerecht stehen. Die Federstangen sollten nahezu waagerecht sein, wenn die richtige Höhe erreicht ist.

Schritt 13:

Ziehen Sie alle 3/4-Zoll-Schrauben und Sicherungsmuttern mit 200 ft-lbs fest. Ziehen Sie die Stellschraube (№5) mit 50 ft-lbs fest. Wenn die Teile nicht festgezogen werden, kann es zu einem Verlust oder Ausfall der Befestigungselemente kommen.

Vor dem Abschleppen:

Überprüfen Sie vor dem Abschleppen alle unten aufgeführten Verbindungen:

• Kupplungsstift und -klammer (Befestigung des Schafts am Empfänger)
• Befestigungselemente vom Kopf zum Schaft
• Anhänger-Kugelmutter

- Kupplungsverriegelung

- Federsteg-Stützhalterungen

- Sicherheitsketten

- Lichter und Blinker

- Bremssystem (inkl. Abreißschalter)

WARTUNG

1. Halten Sie die Buchsenenden der Federstangen und die Verriegelungsstifte in der Kopfbaugruppe schmutzfrei und gut geschmiert. Übermäßiger Verschleiß in diesem Bereich kann auf eine Überlastung oder unzureichende Schmierung hinweisen.

2. Halten Sie das Äußere des Kopfteils sauber. Achten Sie darauf, dass kein Schmutz oder Steine zwischen den Federstegen und dem Kopf feststecken.

3. Halten Sie die Anhängerkupplungsteile lackiert, um Rost vorzubeugen und ihr gutes Aussehen zu bewahren. Beschriftungen nicht übermalen.
4. Halten Sie die Hubhalterungen sauber und geschmiert, um eine einfache Bedienung zu gewährleisten.

IN CHINA HERGESTELLT
