TK-2"-DROP8 - Zaczep przyczepy Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	TK-2"-DROP8
Typ produktu	Zaczep kulkowy do przyczepy, montaż na odbiorniku
Odbiornik (rura)	2 cale
Obniżenie (drop)	8 cali
Średnica kuli	Podwójna kula: 2" i 2-5/16"
Maksymalna ładowność holowania (masa całkowita)	12 500 lb (5 670 kg) bez hamulca / 21 500 lb (9 752 kg) z hamulcem
Materiał	Stal o wysokiej wytrzymałości
Główne funkcje	Odwracalna podwójna kula, zamki bezpieczeństwa, ciche podkładki, sworznie zaczepu
Konserwacja i czyszczenie	Czyścić po użyciu, aby usunąć piasek/żwir; sprawdzać śruby i sworznie przed każdym użyciem
Bezpieczeństwo	Nigdy nie przekraczać maksymalnej ładowności; używać łańcuchów bezpieczeństwa; natychmiast wymieniać uszkodzone części
Części zamienne i naprawialność	Sworznie, zamki, podkładki dostępne; naprawa poprzez wymianę części
Informacje ogólne	Gwarancja elektroniczna na www.vevor.com/support; wyprodukowano w Chinach; importowane przez SIHAO PTY LTD (Australia) i Sanven Technology Ltd (Stany Zjednoczone)

Często zadawane pytania - TK-2"-DROP8 Vevor

Jaka jest maksymalna ładowność holowania TK-2"-DROP8?

Maksymalna ładowność wynosi 12 500 funtów (5 670 kg) dla masy całkowitej bez hamulca i 21 500 funtów (9 752 kg) z wbudowanym hamulcem przyczepy.

Jak zamontować zaczep?

Włóż wspornik kanałowy do odbiornika pojazdu i zamocuj go za pomocą sworznia zaczepu. Określ odpowiednią wysokość kuli, wypoziomowując przyczepę i mierząc od dołu języka do podłoża. Umieść górny sworzeń podwójnej kuli w odpowiednim otworze na wsporniku, a następnie zamontuj zamki bezpieczeństwa i zaślepkę.

Czy mogę użyć sworznia innego niż dostarczony przez producenta?

Nie, użycie niezgodnego sworznia może poważnie zagrozić bezpieczeństwu i unieważni gwarancję. Używaj tylko oryginalnych sworzni.

Czy muszę używać łańcuchów bezpieczeństwa?

Tak, zdecydowanie zaleca się zainstalowanie łańcuchów bezpieczeństwa między pojazdem a przyczepą. Upewnij się, że działają swobodnie wokół zaczepu, nie plątając się.

Jak określić prawidłową wysokość kuli?

Wypoziomuj przyczepę. Zmierz odległość od dołu języka przyczepy do podłoża. Wybierz otwór na wsporniku kanałowym najbliższy tej miary. Górny sworzeń podwójnej kuli powinien wsunąć się w ten otwór.

Co zrobić, jeśli zamek bezpieczeństwa drży po montażu?

Zamki bezpieczeństwa są wyposażone w 4 gumowe pierścienie, aby zapobiec luzom. Jeśli drżenie utrzymuje się, możesz zdjąć jeden lub więcej pierścieni w zależności od potrzeb, aby uzyskać idealne dopasowanie.

Jak często należy sprawdzać zaczep?

Sprawdzaj przed każdym użyciem śruby, sworznie i ogólny stan zaczepu. Sprawdź zużycie, pęknięcia lub uszkodzenia. Natychmiast wymieniaj wadliwe części.

Czy ten produkt jest objęty gwarancją?

Tak, Vevor oferuje gwarancję elektroniczną. Możesz zarejestrować swój produkt i uzyskać certyfikat gwarancji na stronie www.vevor.com/support.

Czy mogę używać tego zaczepu do wagi przekraczającej 12 500 funtów?

Nie, nigdy nie przekraczaj wskazanej maksymalnej ładowności. Przeciążenie może uszkodzić zaczep, spowodować awarię i poważne obrażenia.

Jak wyczyścić zaczep?

Regularnie czyść zaczep, aby usunąć piasek, żwir lub osady korozyjne. Użyj wilgotnej szmatki i wytrzyj do sucha. Sprawdź i nasmaruj ruchome części, jeśli to konieczne.

INSTRUKCJA OBSŁUGI TK-2"-DROP8 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

ZACZEPY KULOWE

MODEL: 2"-DROP6" / 2"-DROP8" / 2"-DROP10" /

2,5"-DROP6" / 2,5"-DROP8" / 2,5"-DROP10"/

TK-2"-DROP6" /TK-2"-DROP8" /TK-2"-DROP10" /

TK-2,5"-DROP6"/TK-2,5"-DROP8"/TK-2,5"-DROP10"

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MOCOWANIE PIŁKI

ZACZEPY

MODEL: 2"-DROP6"/ 2"-DROP8"/ 2"-DROP10"/ 2,5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6" /TK-2"-DROP8"

/TK-2"-DROP10" /TK-2,5"-DROP6" /TK-2,5"-DROP8"/TK-2,5"-DROP10"

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownicy powinni uważnie przeczytać instrukcję obsługi.

OSTRZEŻENIE:

1. Nigdy nie przekraczaj zalecanej przez producenta pojazdu maksymalnej siły holowania. pojemność. Oceny systemu montażowego mają na celu przedstawienie możliwości produktu i w żaden sposób nie odzwierciedlają ocen ani pojemności system holowniczy, z którym jest używany. Konsument lub operator jest zdecydowanie zaleca się zapoznanie z ocenami poszczególnych podzespołów holownika systemu i nigdy nie przekraczać limitów komponentu o najniższej ocenie używany.
2. Użycie innego bolca niż ten producenta systemu mocowania może być poważnym zagrożeniem dla bezpieczeństwa i unieważni gwarancję. Nigdy nie podłączaj przyczepy łańcuchy bezpieczeństwa do systemu montażowego.
3. Montaż łańcucha bezpieczeństwa pomiędzy pojazdem a akcesoriami jest wysoce zalecany. zalecony.
4. Należy być świadomym niebezpieczeństwa „obciążenia dynamicznego”. Taka sytuacja ma miejsce, gdy ładunek spada na produkt, powodując nadmierne krótkotrwałe obciążenie. Obciążenie dynamiczne może uszkodzić i spowodować awarię produktu i/lub dołączonego akcesorium i spowodować obrażenia ciała osób znajdujących się w pobliżu.
5. Upewnij się, że łańcuchy bezpieczeństwa poruszają się swobodnie wokół systemu montażowego. i nie daj się wpłatać.
6. Produkt nie jest zabawką i nie może być używany jako zabawka dla dzieci.
7. Pamiętaj, że omówione wcześniej ostrzeżenia nie mogą obejmować wszystkich możliwe zdarzenia i okoliczności. Osoba, która to konfiguruje i używa

Produkt należy zawsze wybierać z uwzględnieniem zdrowego rozsądku.

OSTROŻNOŚĆ:

1. Wadliwe akcesoria należy natychmiast wymienić. Wadliwe Akcesoria mogą powodować obrażenia ciała i szkody materialne.
2. W trakcie użytkowania należy sprawdzać akcesoria pod kątem zużycia, pęknięć i innych uszkodzeń.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

UWAGA: Proszę dopasować swój zakup.

Model	Odbiornik Rura	Maksymalny Upuszczać	Przyczepa Piłka	Maks. brutto Przyczepa WT
2"-SPAD 6"	2"	6"	2" + 2-5/16"	10000 funtów/ 14000 funtów
2"-SPAD 8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5"	6"		10000 funtów/ 14500 funtów
2,5"-SPAD 8"	2,5"	8"
2,5"-SPAD 10"	2,5"	10"
TK-2"-DROP6"	2"	6"		12500 funtów/ 21500 funtów
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
	2,5"	6"TK-2,5"-DROP6"		15000 funtów/ 22000 funtów
	2,5"TK-2,5"-DROP8"
TK-2,5"-DROP10"	2,5"	10"

LISTA CZEŚCI

1 Mocowanie kanału x 1

2 Podwójna piłka x 1

3 Zamek zabezpieczający x 2

4 Wtyczka x 1

5 Sworzeń zaczepowy x 3

6 Podkładka tłumika x 4

MONTAŻ I INSTALACJA

Krok 1:

Włóż do zaczepu przyczepy Zacznij od zainstalowania uchwytu kanału (#1) w odbiorniku zaczepu przyczepy. Następnie zabezpiecz go sworzniem zaczepu (#5).

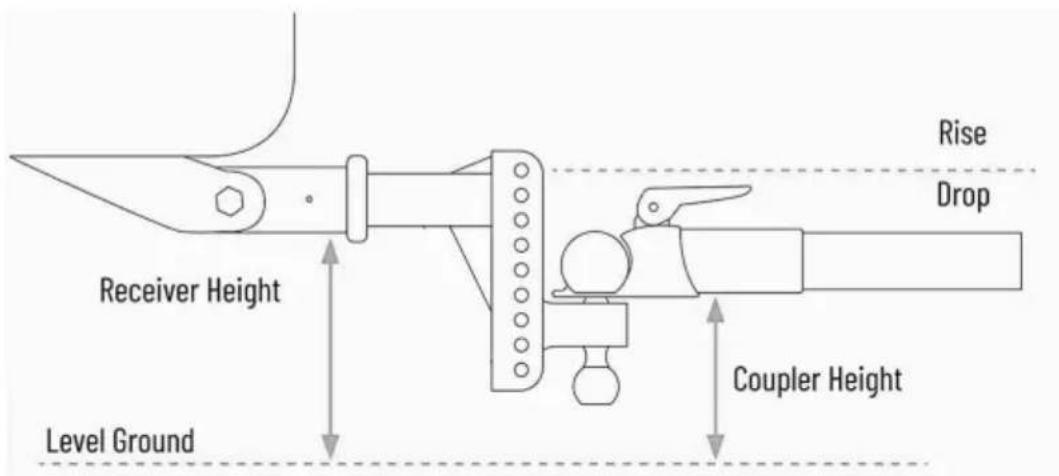

Określ wymaganą wysokość kuli Określ właściwą wysokość kuli, wypoziomowując przyczepę i mierząc od spodu języka przyczepy do podłoża. Zobacz poniżej.

Znajdź otwór najbliższy temu pomiarowi na mocowaniu kanału (#1). Górny sworzeń podwójnej kuli (#2) będzie wchodził w ten otwór. Zabezpiecz wszystkie blokady bezpieczeństwa (#3) i zaślepkę (#4) za pomocą sworzni zaczepowych (#5).

SZCZEGÓŁY INSTALACJI

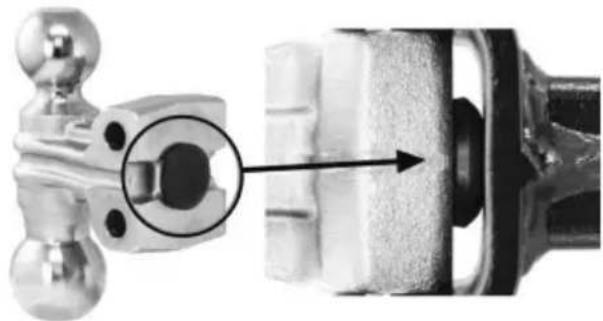

1. Z tyłu podwójnej głowicy kulowej zamontowano podkładkę amortyzującą wstrząsy (montowaną w fabryce, użytkownik nie musi jej montować), aby mieć pewność, że produkt nie będzie wydawał nietypowych dźwięków podczas jazdy.

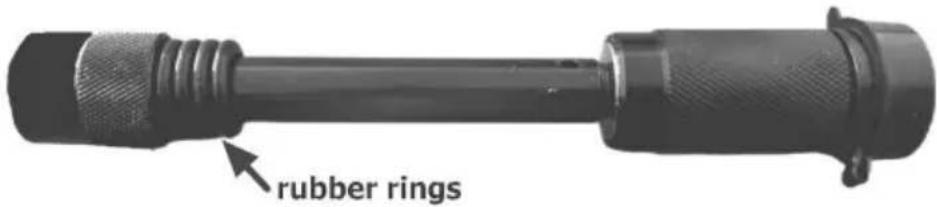

1. Aby zapobiec drganiom blokady bezpieczeństwa po instalacji, blokada bezpieczeństwa jest wyposażona w 4 gumowe pierścienie. Instalacja może nie wymagać wielu gumowych pierścieni, a niektóre można usunąć w razie potrzeby.

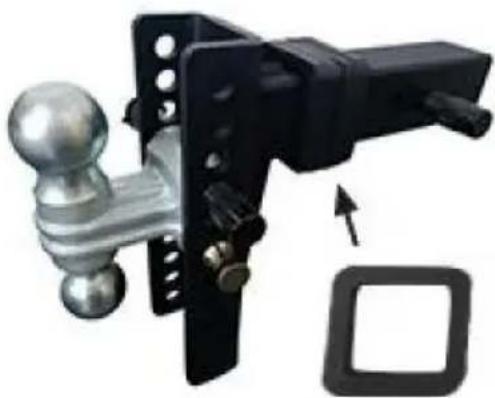

1. W zestawie znajdują się 4 podkładki tłumiące; należy wybrać odpowiednią liczbę w zależności od potrzeb montażowych.

1. Regularnie sprawdzaj śruby i sworznie zabezpieczające. Sprawdź cały sprzęt pod kątem luźnych lub Przed każdym użyciem należy sprawdzić zużycie części i w razie potrzeby wymienić je lub dokręcić.
2. Nie przeciążaj.
3. Proszę wyczyścić produkt w momencie, gdy gromadzi się na nim piasek lub żwir.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

REP WIELKIEJ BRYTANII

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.
