Producttype	Trekhaak met bal
Merk	Vevor
Model	AL-2-DROP6
Materiaal	Aluminiumlegering
Kleur	Zilver
Bal diameters	1-7/8", 2", 2-5/16"
Maat van de ontvanger	2"
Daling/Stijging	6"
Max. brutogewicht (1-7/8")	8 000 lb (3 629 kg)
Max. brutogewicht (2")	10 000 lb (4 536 kg)
Max. brutogewicht (2-5/16")	15 000 lb (6 804 kg)
Afmetingen (L x B x H)	200 x 35 x 17 mm (ongeveer)
Diameter van het pen gat	0,67" (17 mm)
Netto gewicht	Ongeveer 5 kg
Antidiefstalsysteem	Ja, balvergrendeling
Geluidsreductie	Rubberen ringen meegeleverd
Onderhoud	Regelmatig reinigen, controleer bouten en pennen
Veiligheid	Nooit de capaciteit overschrijden, gebruik veiligheidskettingen
Reserveonderdelen	Reserve ballen beschikbaar
Repareerbaarheid	Eenvoudige vervanging van de bal
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - AL-2-DROP6 Vevor

Welke bal diameters zijn inbegrepen bij het model AL-2-DROP6?

Het model AL-2-DROP6 wordt geleverd met drie trekballen: 1-7/8", 2" en 2-5/16".

Wat is het maximale brutogewicht dat deze trekhaak kan dragen?

Het maximale brutogewicht is afhankelijk van de bal diameter: 8 000 lb voor 1-7/8", 10 000 lb voor 2" en 15 000 lb voor 2-5/16".

Hoe installeer ik de bal op de trekhaak AL-2-DROP6?

Installatie: 1) Steek de staaf in de ontvanger; 2) Plaats de bal op de staaf; 3) Draai vast met de meegeleverde sleutel; 4) Lijn de gaten uit en bevestig met de vergrendelpen. Raadpleeg de gedetailleerde stappen in de handleiding.

Kan ik deze trekhaak gebruiken met een ontvanger van 2,5"?

Nee, het model AL-2-DROP6 is ontworpen voor een ontvanger van 2". Voor een ontvanger van 2,5", raadpleeg de modellen AL-2.5-DROP4 of AL-2.5-DROP8.

Hoe onderhoud ik de Vevor trekhaak AL-2-DROP6?

Controleer regelmatig de aandraaimomenten van de bouten en de staat van de pennen. Reinig het product na gebruik, vooral als er zand of grind aan kleeft. Smeer de bewegende delen indien nodig.

Welke veiligheidsmaatregelen moet ik nemen?

Overschrijd nooit de trekkracht van het voertuig. Gebruik altijd veiligheidskettingen. Zorg ervoor dat de kettingen niet in de knoop raken. Vervang defecte accessoires onmiddellijk.

Hoe vervang ik de trekbal?

Om de bal te verwisselen, draai de bevestigingsbout los, verwijder de huidige bal en installeer de nieuwe. Voor de ballen van 2" en 2-5/16" volstaat het om de hele set om te draaien zonder aparte demontage.

Wordt dit product geleverd met montage-instructies?

Ja, een gedetailleerde gebruikshandleiding is inbegrepen in de verpakking. U kunt ook gratis een PDF-versie downloaden op de website notice-facile.com.

Wat is de functie van de meegeleverde rubberen ringen?

De rubberen ringen worden aan de binnenkant van de steun geplaatst om geluid en trillingen tijdens het trekken te verminderen.

Waar kan ik technische ondersteuning of een garantiecertificaat krijgen?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING AL-2-DROP6 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen bij ons vergeleken met de grote topmerken en betekent niet per se dat je moet dekken alle categorieën van tools die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst, als u daadwerkelijk bespaart De helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

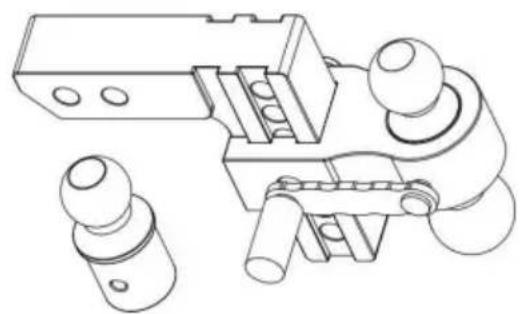

KOGELHOUDER HAKEN

OPMERKING: Foto ter referentie. Raadpleeg uw aankoop.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle instructies in de handleiding zorgvuldig door voordat u gaat werken. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderworpen aan de product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

1. Overschrijd nooit de door de voertuigfabrikant aanbevolen trekkracht. capaciteit. De beoordelingen van het montagesysteem zijn bedoeld om de de capaciteit van het product en weerspiegelen op geen enkele manier de beoordelingen of capaciteit van het product. sleepsysteem waarmee het wordt gebruikt. De consument of exploitant is sterk geadviseerd om de beoordelingen van de verschillende onderdelen van het sleepsysteem te leren systeem en overschrijd nooit de limieten van het onderdeel met de laagste beoordeling. gebruikt.

2. Het gebruik van een andere pen dan die van de fabrikant van het montagesysteem kan een ernstig veiligheidsrisico vormen en de garantie ongeldig maken. Koppel nooit een aanhanger aan veiligheidskettingen aan het montagesysteem.

3. Het installeren van een veiligheidsketting tussen het voertuig en de accessoires is zeer aanbevolen.
4. Wees u bewust van het gevaar van "dynamische belasting". Deze situatie doet zich voor wanneer er wordt een lading op het product gedropt, wat resulteert in een buitensporige kortetermijnschade belasting. Dynamische belasting kan het product en/of de aangesloten accessoires en persoonlijk letsel veroorzaken bij mensen in de buurt.
5. Zorg ervoor dat de veiligheidskettingen vrij rond het montagesysteem kunnen bewegen en raak er niet in verstrikt.
6. Dit product is geen speelgoed en mag niet als speelgoed voor kinderen worden gebruikt.
7. Bedenk dat de eerder besproken waarschuwingen niet alle problemen kunnen dekken. mogelijke gebeurtenissen en omstandigheden. De persoon die dit opzet en gebruikt product moet altijd met gezond verstand worden beoordeeld.

VOORZICHTIGHEID:

1. Defecte accessoires dienen onmiddellijk vervangen te worden. Defect accessoires kunnen leiden tot persoonlijk letsel en materiële schade.
2. Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere schade.

BEWAAR DEZE INSTRUCTIES

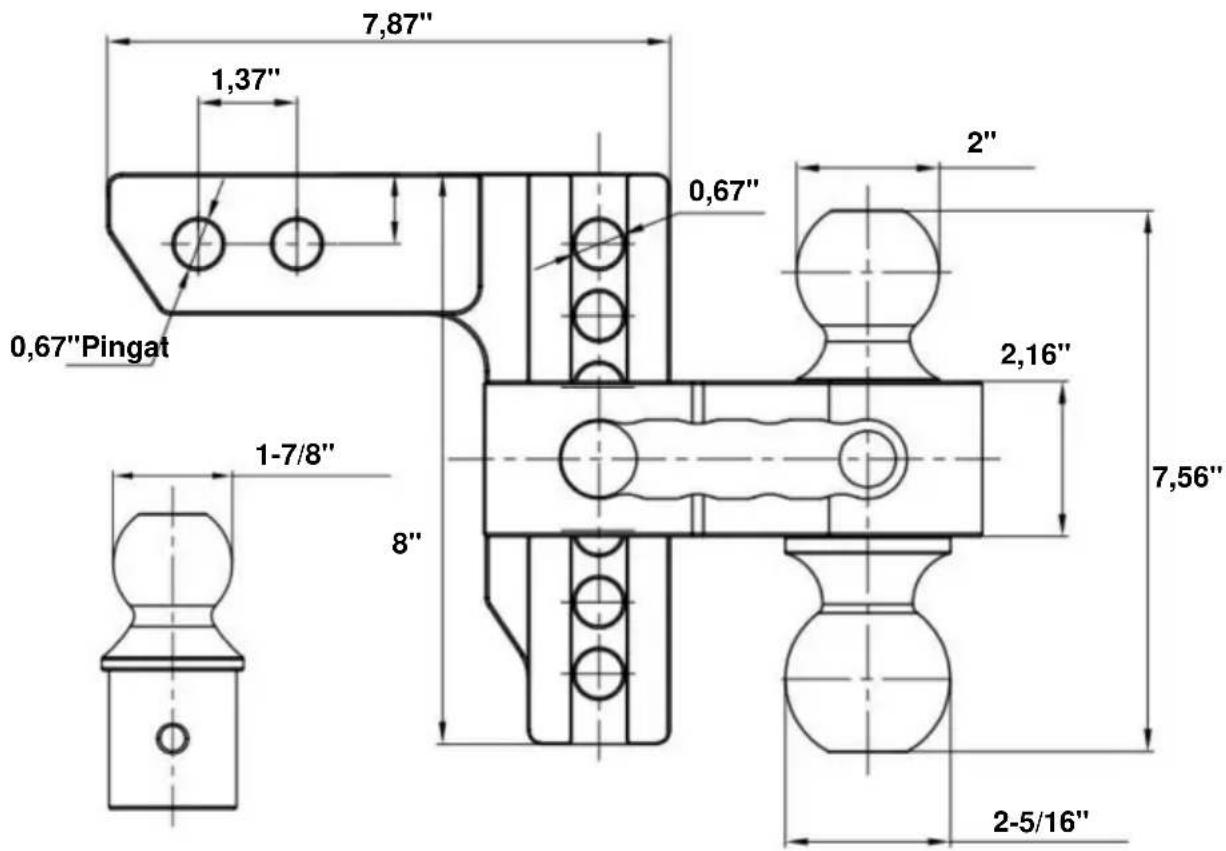

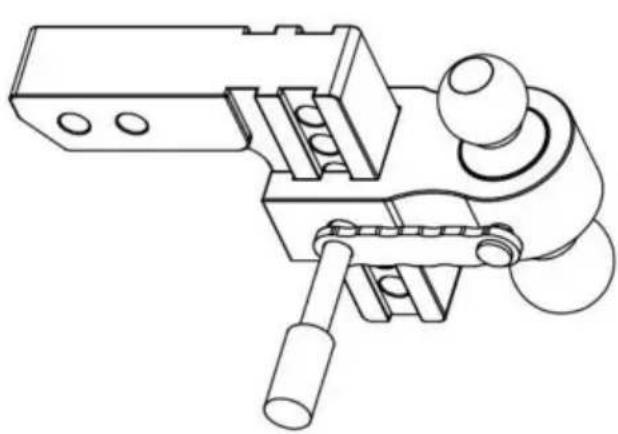

MODEL EN PARAMETERS

LET OP: Zorg dat de prijs overeenkomt met uw aankoop.

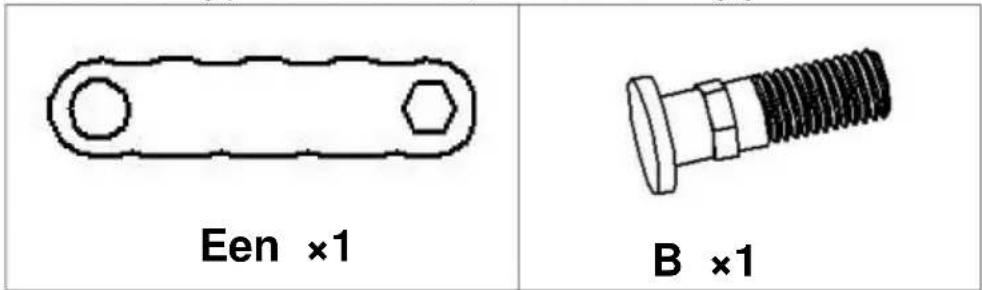

Onderdelenlijst:

Dit product heeft een uniek ontwerp, de kogelkop kan snel en eenvoudig worden vervangen! Het kan voorkomen dat de kogelkop wordt gestolen.

De volgende installatieprocedure gebruikt het model AL-2-drop6" als een voorbeeld. Andere modellen zijn vergelijkbaar.

LET OP: Controleer of u de belangrijkste onderdelen hebt, zoals hieronder weergegeven.

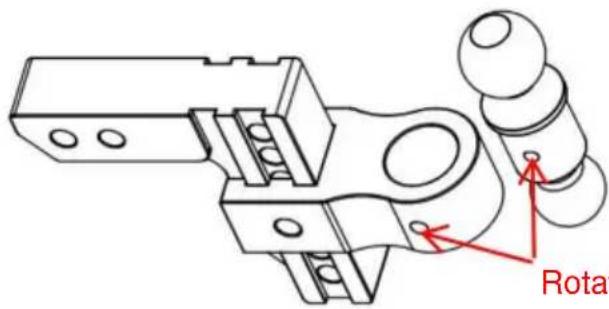

STAP 2: Plaats de bal.

Let op: Als het gatenpaar niet compleet is, draai het om en probeer het opnieuw.

Rotatie-uitlijning

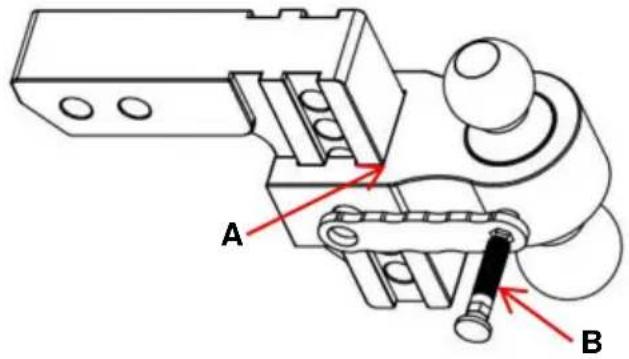

STAP 3: B gaat door A, draait in de bal en draait met je hand tot het een beetje strak zit.

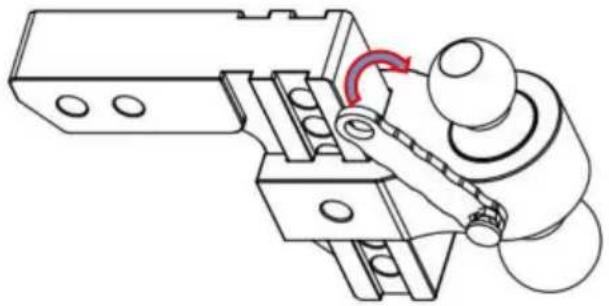

STAP 4: Gebruik A om bout B verder vast te draaien.

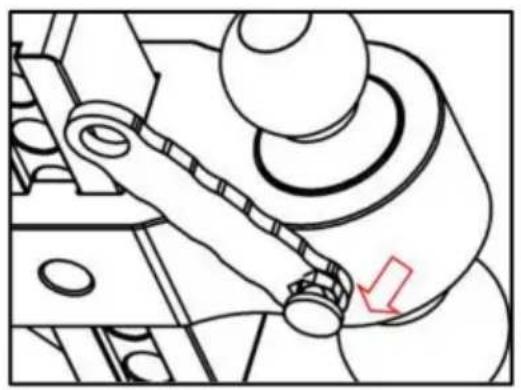

STAP 5: Ga naar buiten en draai totdat de bal op één lijn ligt met de afslagplaats.

STAP 6: Bevestig de aanhanger met het aanhangerslot nadat u hem op de juiste hoogte hebt gezet.

LET OP: Aan beide binnenzijden zijn indien nodig rubberen ringen geplaatst om geluid te verminderen.

STAP 7: Installatie voltooid. Als u andere balhoofden moet verwijderen en vervangen, raadpleeg dan de voorgaande stappen.

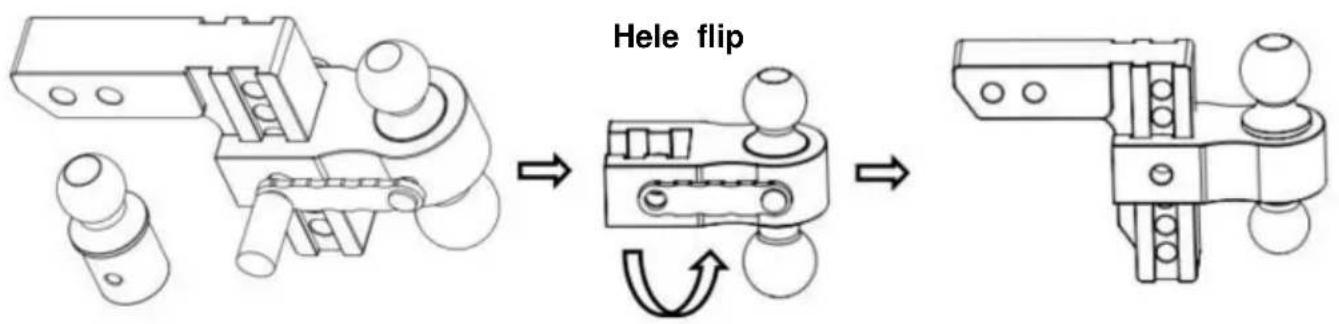

OPMERKING!

Voor de ombouw van 2" en 2-5/16" kogelkoppen is het niet nodig om de kogelkoppen apart te verwijderen. Alleen het hele onderdeel wordt omgedraaid en gemonteerd.

TOEPASSINGSSCENARIO'S

1. Controleer bouten en veiligheidspennen regelmatig. Controleer alle apparatuur op losse of Controleer versleten onderdelen vóór elk gebruik en vervang of draai ze indien nodig vast.
2. Overbelast niet.
3. Maak het product schoon als er zand of grind op blijft plakken.
