Producttype	Kogelkoppeling (systeem met verstelbare valhoogte)
Merk	Vevor
Model	AL-2-DROP8
Maximaal trekvermogen	8.000 lb (3.629 kg) met 1-7/8 inch kogel 10.000 lb (4.536 kg) met 2 inch kogel 15.000 lb (6.804 kg) met 2-5/16 inch kogel
Val-/hefhoogte	8 inch (203 mm)
Inbegrepen kogelmaten	1-7/8 inch, 2 inch en 2-5/16 inch (uitwisselbaar)
Compatibele opvangmaat	2 inch
Materiaal	Aluminiumlegering
Kleur	Zilver
Afmetingen (ongeveer)	Breedte: 7,87 inch (200 mm) Valhoogte: 8 inch (203 mm) Pen gatdiameter: 0,67 inch (17 mm)
Belangrijkste functies	Verstelbare rotatie voor uitlijning; antidiefstalontwerp door snelle kogelverwijdering; geluidsreductie door rubberen ringen
Onderhoud en reiniging	Na gebruik reinigen om zand of grind te verwijderen; regelmatig bouten en veiligheidspennen controleren; versleten onderdelen vervangen
Veiligheid	Overschrijd het trekvermogen van het voertuig niet; gebruik veiligheidskettingen; gebruik nooit een niet-fabriekspen; inspecteer vóór elk gebruik
Reserveonderdelen en repareerbaarheid	Uitwisselbare trekhaakkogels beschikbaar; trekhaakpennen en -sloten; neem contact op met Vevor-ondersteuning voor onderdelen
Algemene informatie	Elektronische garantie en technische ondersteuning op www.vevor.com/support; gemaakt in China; geïmporteerd door Sanven Technology (VS)

Veelgestelde vragen - AL-2-DROP8 Vevor

Wat is het maximale trekvermogen van model AL-2-DROP8?

Het vermogen hangt af van de gebruikte kogel: met de 1-7/8 inch kogel is het maximale brutogewicht van de aanhanger 8.000 lb; met de 2 inch kogel 10.000 lb; met de 2-5/16 inch kogel 15.000 lb. Overschrijd nooit de aanbevolen capaciteit van uw voertuigfabrikant.

Welke kogelmaten worden meegeleverd met de koppeling?

Het model AL-2-DROP8 wordt geleverd met drie uitwisselbare kogels: 1-7/8 inch, 2 inch en 2-5/16 inch. Ze kunnen snel worden verwisseld dankzij het snelontgrendelingsontwerp.

Hoe installeer ik het montagesysteem?

De installatie verloopt in verschillende stappen: 1) Plaats de kogelzitting in de opvang. 2) Steek de gekozen kogel erin. 3) Draai de bout met de hand vast en daarna met een gereedschap. 4) Stel de gewenste hoogte in en bevestig met het aanhangslot. Raadpleeg de handleiding voor volledige details.

Hoe vervang ik de trekhaakkogel?

Om de kogel te vervangen, verwijdert u het veiligheidsslot, draait u de centrale bout los en draait u de kogel eruit. Daarna kunt u een andere kogel plaatsen en opnieuw aandraaien. Voor de 2 inch en 2-5/16 inch kogels volstaat het om de complete eenheid om te draaien zonder de kogels individueel te demonteren.

Is dit model geschikt voor een 2-inch opvang?

Ja, model AL-2-DROP8 is ontworpen voor een 2-inch opvang. Controleer of uw voertuig dit type opvang heeft vóór installatie.

Welke veiligheidsmaatregelen moet ik nemen?

Overschrijd nooit het maximale trekvermogen. Gebruik altijd veiligheidskettingen tussen voertuig en aanhanger. Controleer regelmatig bouten en pennen. Gebruik geen andere pen dan die van de fabrikant. Inspecteer de uitrusting vóór elk gebruik op scheuren of slijtage.

Hoe onderhoud ik de koppeling?

Reinig het product na elk gebruik om zand, grind of vuil te verwijderen. Controleer regelmatig de bouten en veiligheidspennen. Vervang versleten of beschadigde onderdelen onmiddellijk. Smeer bewegende delen indien nodig.

Wat moet ik doen als ik een veiligheidspin verlies?

Gebruik uitsluitend een veiligheidspin van de fabrikant Vevor. Het gebruik van een niet-passende pin kan gevaarlijk zijn en de garantie ongeldig maken. Neem contact op met Vevor-ondersteuning voor een vervangend onderdeel of bekijk de productpagina online.

Kan ik deze koppeling gebruiken voor bootaanhangers?

Ja, de AL-2-DROP8-koppeling is geschikt voor bootaanhangers, mits u het maximale trekvermogen niet overschrijdt en de juiste kogel voor de aanhanger gebruikt. Zorg ook dat de veiligheidskettingen correct zijn geïnstalleerd.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com. U kunt ook contact opnemen met Vevor technische ondersteuning via www.vevor.com/support voor hulp of een kopie van de handleiding.

GEBRUIKSAANWIJZING AL-2-DROP8 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen bij ons vergeleken met de grote topmerken en betekent niet per se dat je moet dekken alle categorieën van tools die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst, als u daadwerkelijk bespaart De helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

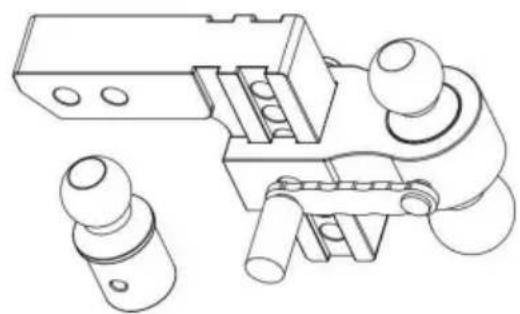

KOGELHOUDER HAKEN

OPMERKING: Foto ter referentie. Raadpleeg uw aankoop.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle instructies in de handleiding zorgvuldig door voordat u gaat werken. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderworpen aan de product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

1. Overschrijd nooit de door de voertuigfabrikant aanbevolen trekkracht. capaciteit. De beoordelingen van het montagesysteem zijn bedoeld om de de capaciteit van het product en weerspiegelen op geen enkele manier de beoordelingen of capaciteit van het product. sleepsysteem waarmee het wordt gebruikt. De consument of exploitant is sterk geadviseerd om de beoordelingen van de verschillende onderdelen van het sleepsysteem te leren systeem en overschrijd nooit de limieten van het onderdeel met de laagste beoordeling. gebruikt.

2. Het gebruik van een andere pen dan die van de fabrikant van het montagesysteem kan een ernstig veiligheidsrisico vormen en de garantie ongeldig maken. Koppel nooit een aanhanger aan veiligheidskettingen aan het montagesysteem.

3. Het installeren van een veiligheidsketting tussen het voertuig en de accessoires is zeer aanbevolen.
4. Wees u bewust van het gevaar van "dynamische belasting". Deze situatie doet zich voor wanneer er wordt een lading op het product gedropt, wat resulteert in een buitensporige kortetermijnschade belasting. Dynamische belasting kan het product en/of de aangesloten accessoires en persoonlijk letsel veroorzaken bij mensen in de buurt.
5. Zorg ervoor dat de veiligheidskettingen vrij rond het montagesysteem kunnen bewegen en raak er niet in verstrikt.
6. Dit product is geen speelgoed en mag niet als speelgoed voor kinderen worden gebruikt.
7. Bedenk dat de eerder besproken waarschuwingen niet alle problemen kunnen dekken. mogelijke gebeurtenissen en omstandigheden. De persoon die dit opzet en gebruikt product moet altijd met gezond verstand worden beoordeeld.

VOORZICHTIGHEID:

1. Defecte accessoires dienen onmiddellijk vervangen te worden. Defect accessoires kunnen leiden tot persoonlijk letsel en materiële schade.
2. Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere schade.

BEWAAR DEZE INSTRUCTIES

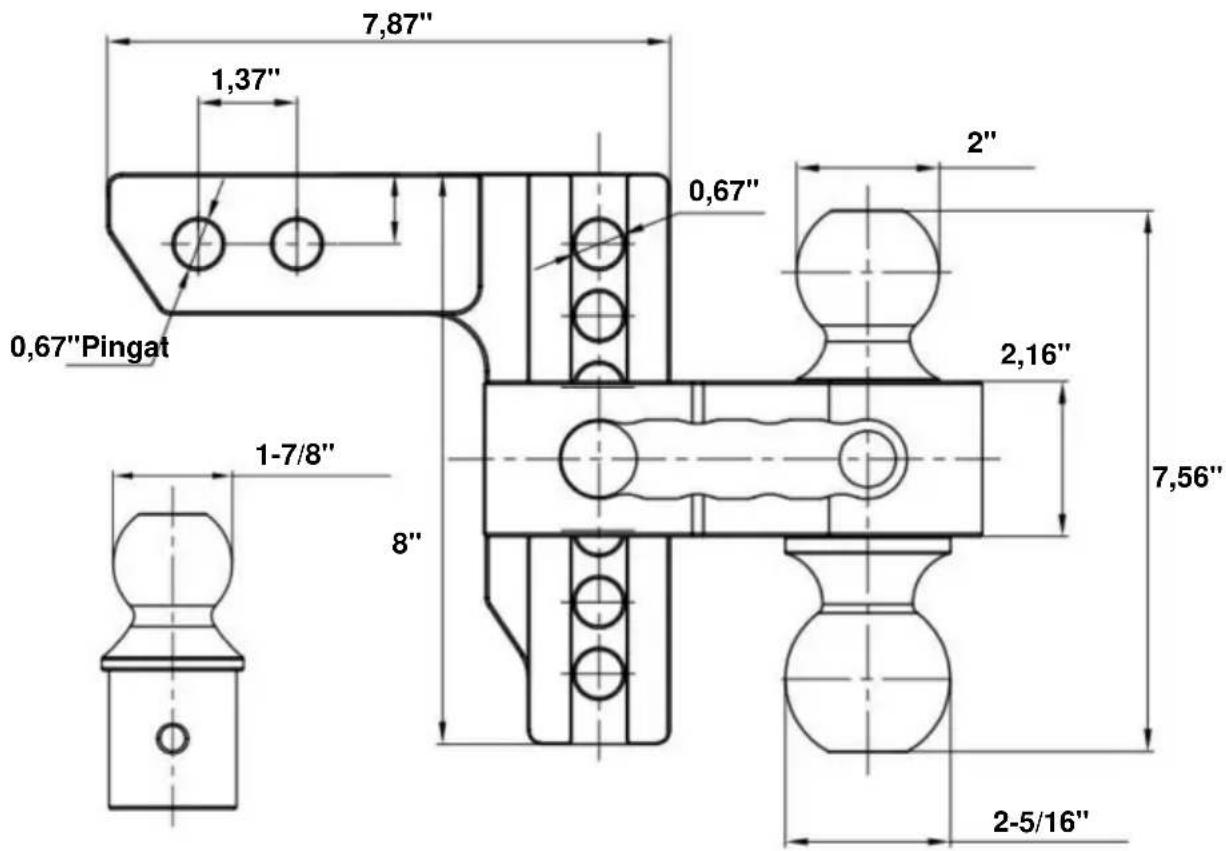

MODEL EN PARAMETERS

LET OP: Zorg dat de prijs overeenkomt met uw aankoop.

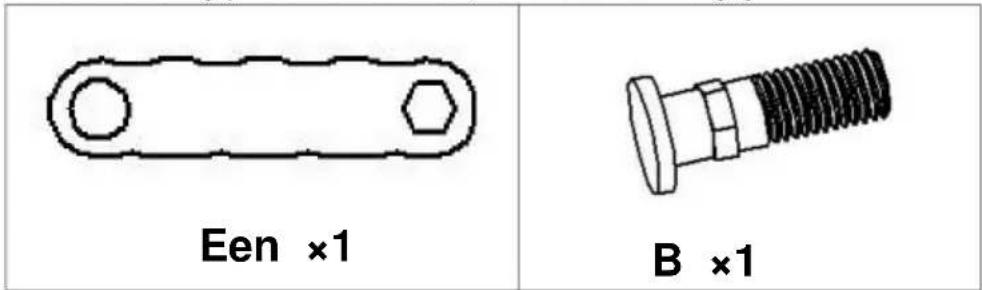

Onderdelenlijst:

Dit product heeft een uniek ontwerp, de kogelkop kan snel en eenvoudig worden vervangen! Het kan voorkomen dat de kogelkop wordt gestolen.

De volgende installatieprocedure gebruikt het model AL-2-drop6" als een voorbeeld. Andere modellen zijn vergelijkbaar.

LET OP: Controleer of u de belangrijkste onderdelen hebt, zoals hieronder weergegeven.

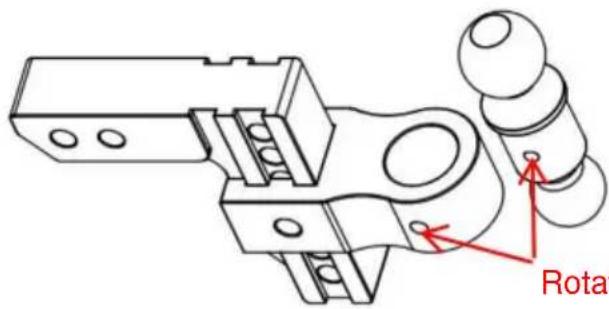

STAP 2: Plaats de bal.

Let op: Als het gatenpaar niet compleet is, draai het om en probeer het opnieuw.

Rotatie-uitlijning

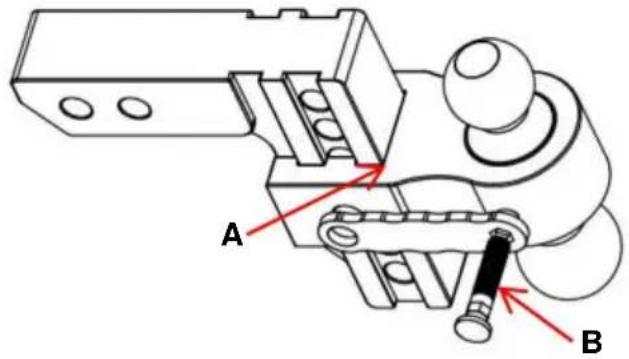

STAP 3: B gaat door A, draait in de bal en draait met je hand tot het een beetje strak zit.

STAP 4: Gebruik A om bout B verder vast te draaien.

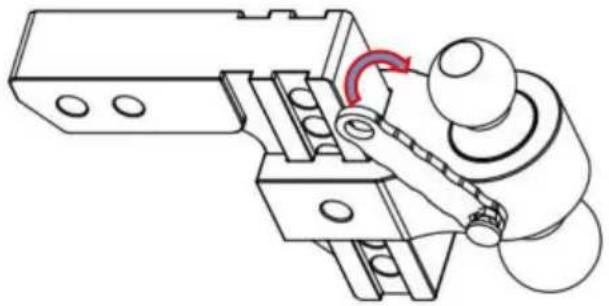

STAP 5: Ga naar buiten en draai totdat de bal op één lijn ligt met de afslagplaats.

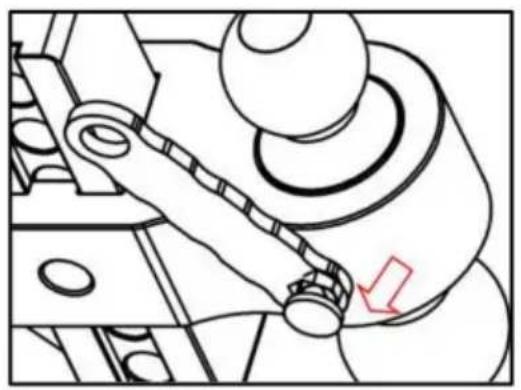

STAP 6: Bevestig de aanhanger met het aanhangerslot nadat u hem op de juiste hoogte hebt gezet.

LET OP: Aan beide binnenzijden zijn indien nodig rubberen ringen geplaatst om geluid te verminderen.

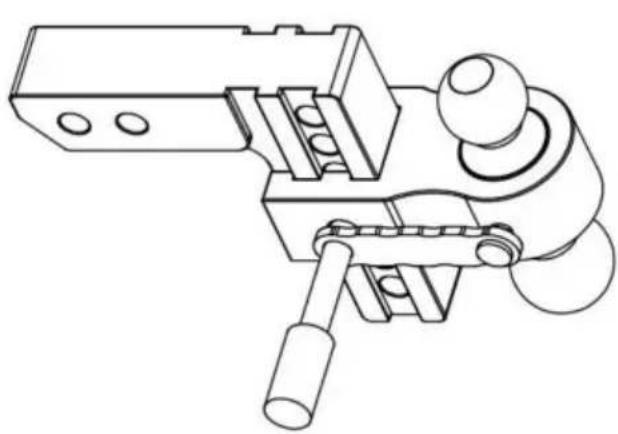

STAP 7: Installatie voltooid. Als u andere balhoofden moet verwijderen en vervangen, raadpleeg dan de voorgaande stappen.

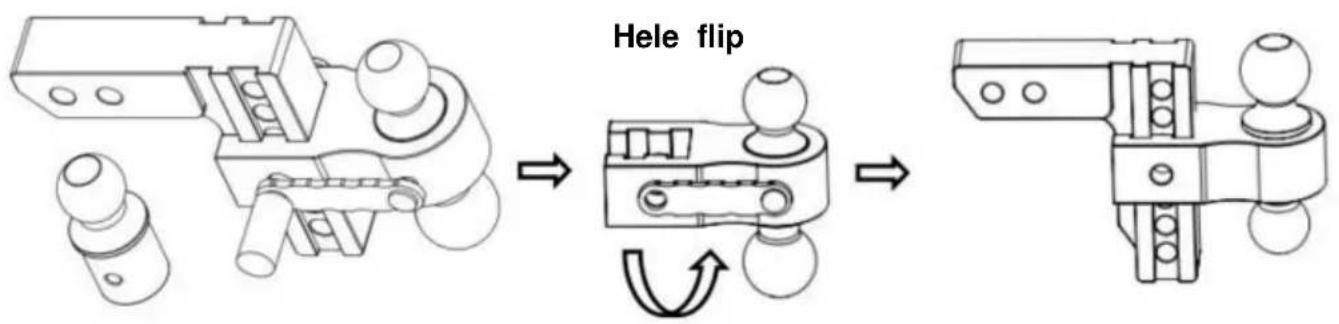

OPMERKING!

Voor de ombouw van 2" en 2-5/16" kogelkoppen is het niet nodig om de kogelkoppen apart te verwijderen. Alleen het hele onderdeel wordt omgedraaid en gemonteerd.

TOEPASSINGSSCENARIO'S

1. Controleer bouten en veiligheidspennen regelmatig. Controleer alle apparatuur op losse of Controleer versleten onderdelen vóór elk gebruik en vervang of draai ze indien nodig vast.
2. Overbelast niet.
3. Maak het product schoon als er zand of grind op blijft plakken.
