Producttype	Verstelbare kogelkoppeling met steun
Merk	Vevor
Model	TK-2.5"-DROP8
Categorie	Aanhangwagenkoppeling
Opvangbuis	2,5 inch
Verlagingshoogte	8 inch
Kogeldiameters	2 inch en 2-5/16 inch
Maximale trekcapaciteit	15.000 lb (bruto gewicht aanhangwagen) / 22.000 lb (bruto gewicht aanhangwagen met kogeldruk)
Materiaal	Robuust staal
Inbegrepen onderdelen	Kanaalsteun, dubbele kogel, veiligheidssloten x2, stekker, koppelingspennen x3, dempingskussens x4
Installatie	Steek de steun in de opvangbuis van het voertuig, bevestig met de koppelingspen, pas de kogelhoogte aan
Veiligheid	Niet de capaciteit van het voertuig overschrijden; veiligheidskettingen gebruiken; bevestigingen regelmatig controleren
Onderhoud	Reinigen na gebruik op zanderige of grindachtige ondergrond; versleten onderdelen voor elk gebruik inspecteren
Repareerbaarheid	Reserveonderdelen beschikbaar: pennen, sloten, kussens, kogel; defecte accessoires onmiddellijk vervangen
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Land van herkomst	China (Shanghai)

Veelgestelde vragen - TK-2.5"-DROP8 Vevor

Wat is het maximale gewicht dat de TK-2.5"-DROP8 koppeling kan trekken?

De maximale trekcapaciteit is 15.000 lb voor het bruto gewicht van de aanhanger en 22.000 lb voor het bruto gewicht met kogeldruk. Overschrijd nooit de aanbevolen capaciteit van de voertuigfabrikant.

Hoe installeer ik de koppeling op mijn voertuig?

Steek de kanaalsteun in de opvangbuis van het voertuig en bevestig deze met de meegeleverde koppelingspen. Pas de hoogte van de kogel aan op het niveau van de aanhanger en steek de bovenste pen in het overeenkomstige gat. Bevestig de veiligheidssloten en de stop.

Welke kogeldiameters zijn beschikbaar?

Deze koppeling wordt geleverd met een dubbele kogel van 2 inch en 2-5/16 inch, geschikt voor verschillende aanhangwagens.

Kan ik deze koppeling gebruiken met een 2 inch opvangbuis?

Nee, het model TK-2.5"-DROP8 is ontworpen voor een 2,5 inch opvangbuis. Voor een 2 inch opvangbuis kiest u de modellen uit de 2"-DROP-serie.

Hoe onderhoud ik de koppeling?

Reinig de koppeling na gebruik op zanderige of grindachtige ondergrond om slijtage te voorkomen. Inspecteer regelmatig de bouten, pennen en versleten onderdelen voor elk gebruik. Vervang defecte onderdelen onmiddellijk.

Wat moet ik doen als de koppeling geluid maakt tijdens het rijden?

Er worden dempingskussens meegeleverd om trillingen te verminderen. Plaats de 4 kussens tussen de steun en de opvangbuis. Als het geluid aanhoudt, controleer dan of de pennen goed vastzitten en de veiligheidssloten op hun plaats zitten.

Kan ik veiligheidskettingen gebruiken met deze koppeling?

Ja, het wordt sterk aanbevolen om veiligheidskettingen te installeren tussen het voertuig en de aanhanger. Zorg ervoor dat ze niet in de knoop raken rond het koppelingssysteem en vrij kunnen bewegen.

Is het mogelijk om de daalhoogte te wijzigen?

Ja, de daalhoogte is verstelbaar via de verschillende gaten in de kanaalsteun. Kies het gat dat het dichtst bij de gemeten hoogte tussen de onderkant van de aanhangertong en de grond ligt, zodat de aanhanger waterpas staat.

Waar kan ik reserveonderdelen krijgen?

Reserveonderdelen (pennen, sloten, kussens, kogel) kunnen worden besteld via de website www.vevor.com/support of bij uw dealer. Gebruik alleen onderdelen van de fabrikant om de veiligheid te garanderen.

Heeft dit product garantie?

Ja, Vevor biedt een elektronisch garantiecertificaat. Neem bij problemen contact op met de technische ondersteuning via www.vevor.com/support. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING TK-2.5"-DROP8 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij en u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

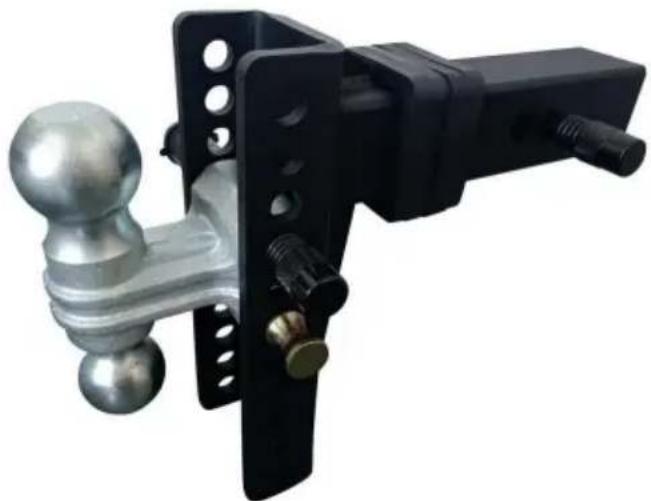

KOGELHOUDER

HAKEN

MODEL: 2"-DROP6"/2"-DROP8"/2"-DROP10"/2.5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6"/TK-2"-DROP8"

/TK-2"-DROP10" /TK-2,5"-DROP6" /TK-2,5"-DROP8"/TK-2,5"-DROP10"

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moeten gebruikers de gebruiksaanwijzing zorgvuldig lezen.

WAARSCHUWING:

1. Overschrijd nooit de door de voertuigfabrikant aanbevolen trekkracht. capaciteit. De beoordelingen van het montagesysteem zijn bedoeld om de de capaciteit van het product en weerspiegelen op geen enkele manier de beoordelingen of capaciteit van het product. sleepsysteem waarmee het wordt gebruikt. De consument of exploitant is sterk geadviseerd om de beoordelingen van de verschillende onderdelen van het sleepsysteem te leren systeem en overschrijd nooit de limieten van het onderdeel met de laagste beoordeling. gebruikt.
2. Het gebruik van een andere pen dan die van de fabrikant van het montagesysteem kan een ernstig veiligheidsrisico vormen en de garantie ongeldig maken. Koppel nooit een aanhanger aan veiligheidskettingen aan het montagesysteem.
3. Het installeren van een veiligheidsketting tussen het voertuig en de accessoires is zeer aanbevolen.
4. Wees u bewust van het gevaar van "dynamische belasting". Deze situatie doet zich voor wanneer er wordt een lading op het product gedropt, wat resulteert in een buitensporige kortetermijnschade belasting. Dynamische belasting kan het product en/of de

aangesloten accessoires en persoonlijk letsel veroorzaken bij mensen in de buurt.

1. Zorg ervoor dat de veiligheidskettingen vrij rond het montagesysteem kunnen bewegen en raak er niet in verstrikt.
2. Dit product is geen speelgoed en mag niet als speelgoed voor kinderen worden gebruikt.
3. Bedenk dat de eerder besproken waarschuwingen niet alle problemen kunnen dekken.

mogelijke gebeurtenissen en omstandigheden. De persoon die dit opzet en gebruikt product moet altijd met gezond verstand worden beoordeeld.

VOORZICHTIGHEID:

1. Defecte accessoires dienen onmiddellijk vervangen te worden. Defect accessoires kunnen leiden tot persoonlijk letsel en materiële schade.
2. Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere schade.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

LET OP: Zorg dat de prijs overeenkomt met uw aankoop.

Model	OntvangerBuis	MaximaalDruppel	AanhangwagenBal	Max. BrutoAanhangwagen WT
2"-DROP6"	2"	6"	2" + 2-5/16"	10000 pond/14000 pond
2"-DROP8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5"	6"		10000 pond/14500 pond
2,5"-DROP8"	2,5"	8"
2,5"-DROP10"	2,5"	10"
TK-2"-DROP6"	2"	6"		12500 pond/21500 pond
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
TK-2,5"-DROP6" 6"	2,5"			15000 pond/22000 pond
TK-2,5"-DROP8" 2,5"		8"
TK-2,5"-DROP10"	2,5"	10"

ONDERDELENLIJST

3 Veiligheidsslot x 2

4 Stekker x 1

5 Trekpen x 3

6 Geluiddemper pad x 4

MONTAGE & INSTALLATIE

Stap 1:

Plaats in de trekhaak Begin met het installeren van de kanaalbevestiging (#1) in de trekhaakontvanger. Bevestig deze vervolgens met de trekhaakpen (#5).

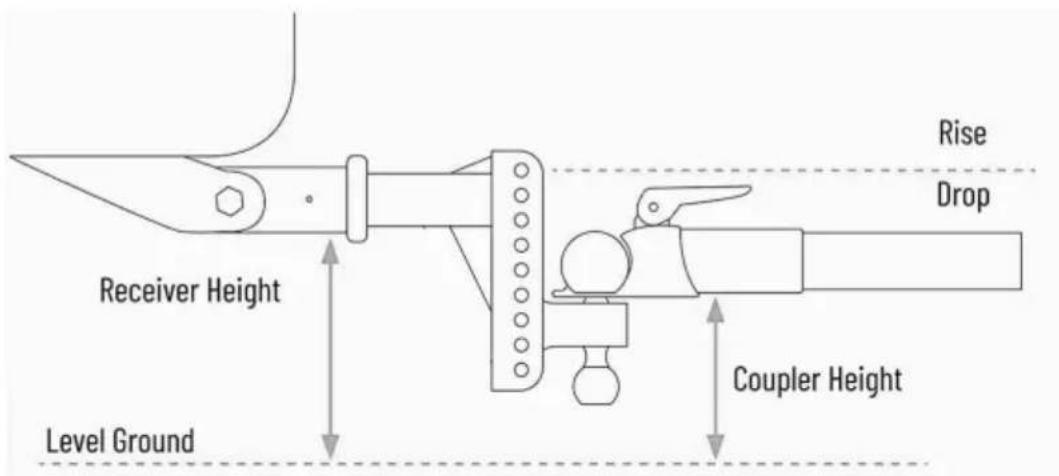

Bepaal de vereiste kogelhoogte Bepaal de juiste kogelhoogte door de trailer waterpas te zetten en te meten vanaf de onderkant van de trailertong tot aan de grond. Zie hieronder.

Zoek het gat dat het dichtst bij die meting ligt op de kanaalbevestiging (#1). De bovenste pen van de dual-ball (#2) gaat in dat gat. Bevestig alle veiligheidssloten (# en plug (#4) met de trekpennen (#5).

INSTALLATIEGEGEVENS

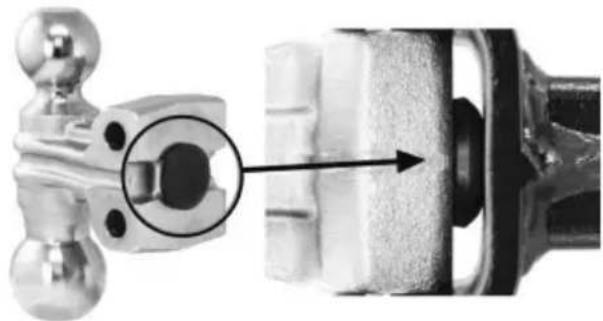

1. Aan de achterkant van het dubbele kogelkopgedeelte is een schokabsorberend kussentje aangebracht (geïnstalleerd in de fabriek en hoeft niet door de gebruiker te worden geïnstalleerd) om ervoor te zorgen dat het product geen abnormale geluiden maakt

tijdens het rijden.

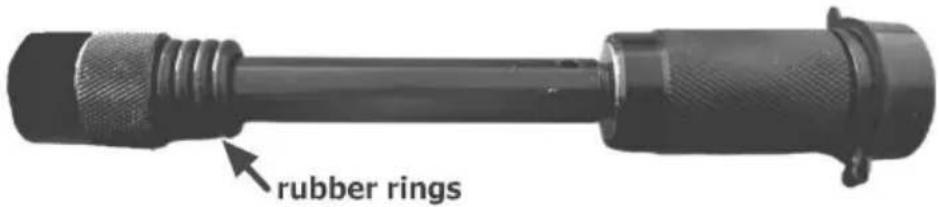

1. Om te voorkomen dat het veiligheidsslot na installatie gaat schudden, is het veiligheidsslot uitgerust met 4 rubberen ringen. De installatie vereist mogelijk niet veel rubberen ringen en sommige kunnen indien nodig worden verwijderd.

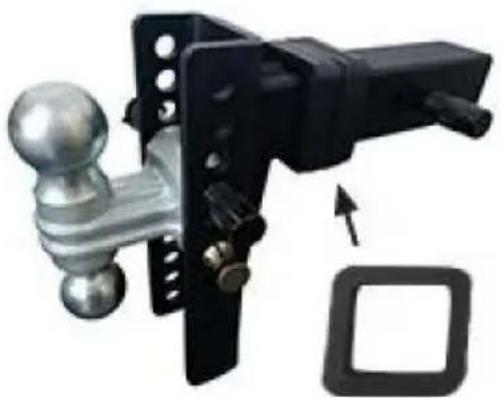

1. Er zijn 4 geluiddempers in de accessoires opgenomen; kies het juiste aantal op basis van de installatiebehoeften.

1. Controleer bouten en veiligheidspennen regelmatig. Controleer alle apparatuur op losse of Controleer versleten onderdelen vóór elk gebruik en vervang of draai ze indien nodig vast.
2. Overbelast niet.
3. Maak het product schoon zodra er zand of grind op blijft plakken.
