MANUALE UTENTE TK-2.5"-DROP8 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

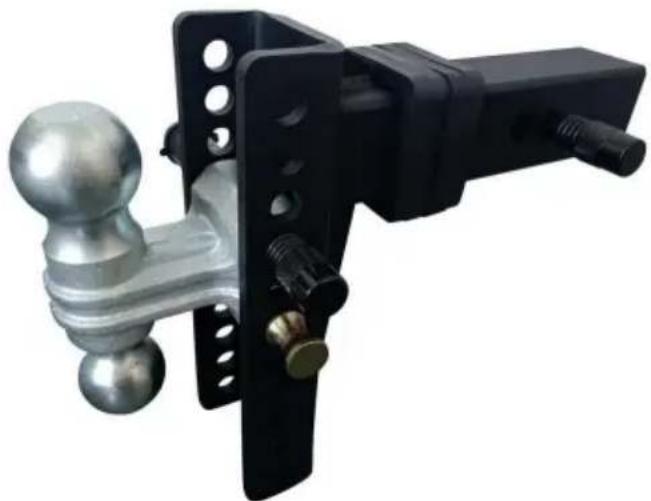

SUPPORTO A SFERA

GANCIO DI TRAINO

MODELLO:2"-DROP6"/2"-DROP8"/2"-DROP10"/2.5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6"/TK-2"-DROP8"

/TK-2"-DROP10" /TK-2.5"-DROP6" /TK-2.5"-DROP8"/TK-2.5"-DROP10"

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente il manuale di istruzioni.

AVVERTIMENTO:

1. Non superare mai la portata di traino consigliata dal produttore del veicolo capacità. Le classificazioni del sistema di montaggio sono intese a rappresentare la la capacità del prodotto e non riflettono in alcun modo le valutazioni o la capacità del sistema di traino con cui viene utilizzato. Il consumatore o l'operatore è fortemente consigliato di apprendere le classificazioni dei vari componenti del traino sistema e non superare mai i limiti del componente con il valore nominale più basso usato.
2. L'uso di un perno diverso da quello del produttore del sistema di montaggio potrebbe costituire un serio pericolo per la sicurezza e invaliderà la garanzia. Non agganciare mai il rimorchio catene di sicurezza al sistema di montaggio.
3. L'installazione di una catena di sicurezza tra il veicolo e gli accessori è altamente raccomandato.
4. Essere consapevoli del pericolo del “carico dinamico”. Questa situazione si verifica quando un carico viene lasciato cadere sul prodotto, con conseguente eccessiva durata a breve termine carico. Il carico dinamico può danneggiare e far fallire il prodotto e/o il accessorio collegato e causare lesioni personali alle persone nelle vicinanze.
5. Assicurarsi che le catene di sicurezza funzionino liberamente attorno al sistema di montaggio e non rimanere impigliato.
6. Questo prodotto non è un giocattolo e non può essere utilizzato come giocattolo dai bambini.
7. Ricorda che gli avvertimenti discussi in precedenza non possono coprire tutti possibili eventi e circostanze. La persona che imposta e utilizza questo prodotto deve sempre usare il buon senso.

ATTENZIONE:

1. Gli accessori difettosi devono essere sostituiti immediatamente. Difettoso accessori possono causare lesioni personali e danni materiali.
2. Durante il periodo di utilizzo, gli accessori devono essere controllati per verificare che non presentino usura, crepe o altri danni.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

NOTA: si prega di abbinare il proprio acquisto.

Modello	Ricevitore Tubo	Massimo Gocciolare	Rimorchio Palla	Max. Lordo Rimorchio WT
2"-CADUTA 6"	2"	6"	2" + 2-5/16"	10000 libbre/ 14000 libbre
2"- CADUTA 8"	2"	8"
2"- CADUTA 10"	2"	10"
2,5"-CADUTA 6"	2,5"	6"		10000 libbre/ 14500 libbre
2,5"- CADUTA 8"	2,5"	8"
2,5"- CADUTA 10"	2,5"	10"
TK-2"-GOCCIA6"	2"	6"		12500 libbre/ 21500 libbre
TK-2"-GOCCIA8"	2"	8"
TK-2"-GOCCIA10"	2"	10"
	2,5"	6"TK-2.5"-DROP6"		15000 libbre/ 22000 libbre
TK-2.5"-GOCCIA 8" 2,5"		8"
TK-2.5"-DROP10"	2,5"	10"

ELENCO DELLE PARTI

1 Supporto per canale x 1

3 Lucchetto di sicurezza x 2

4 Spina x 1

5 Perno di aggancio x 3

6 Pastiglia silenziatore x 4

MONTAGGIO E INSTALLAZIONE

Fase 1:

Inserire nel gancio di traino Iniziare installando il supporto del canale (#1) nel ricevitore del gancio di traino. Quindi, fissarlo con il perno di traino (#5).

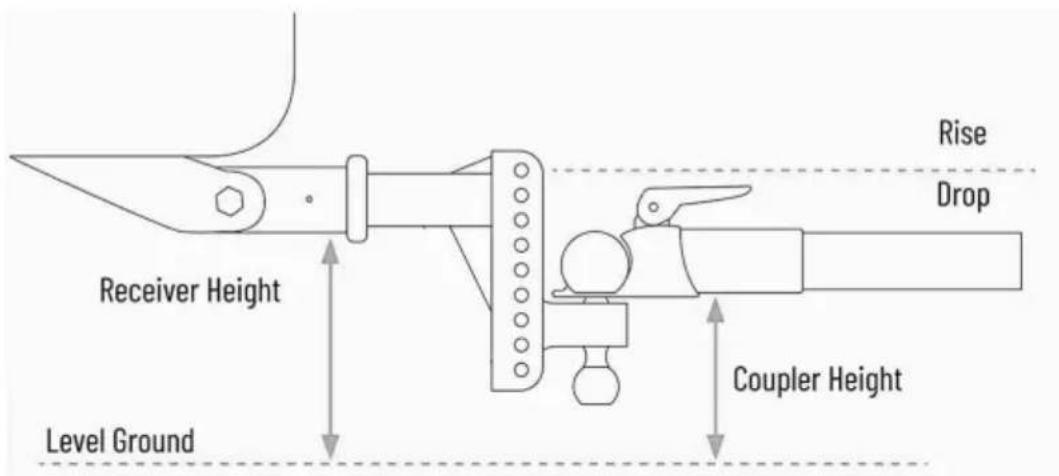

Determinare l'altezza richiesta della palla Determinare l'altezza corretta della palla livellando il rimorchio e misurando dalla base della barra del rimorchio al terreno. Vedere sotto.

Trova il foro più vicino a quella misura sul supporto del canale (#1). Il perno superiore della doppia sfera (#2) andrà in quel foro. Fissa tutti i lucchetti di sicure (#3) e il tappo (#4) con i perni di aggancio (#5).

DETTAGLI DI INSTALLAZIONE

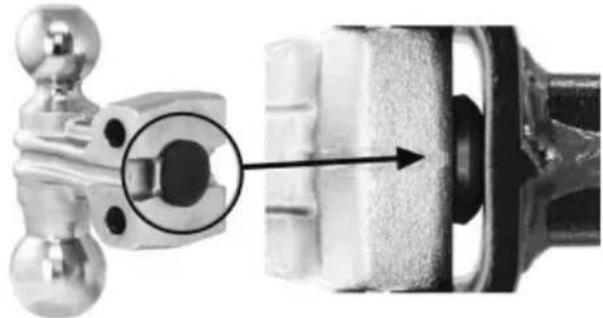

1. Sul retro della parte con doppia testa sferica è installato un cuscinetto ammortizzante (installato in fabbrica e non deve essere installato dall'utente) per garantire che il prodotto non produca rumori anomali durante la guida del veicolo.

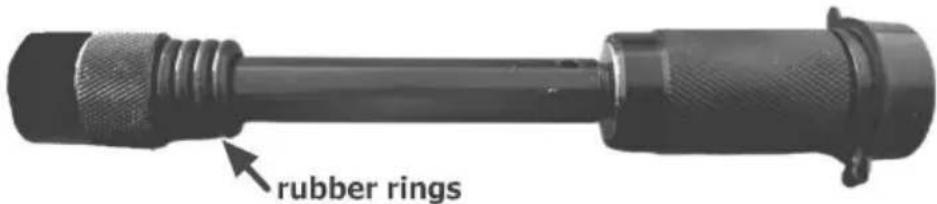

1. Per evitare che il blocco di sicurezza tremi dopo l'installazione, il blocco di sicurezza è dotato di 4 anelli di gomma. L'installazione potrebbe non richiedere mol: anelli di gomma e alcuni possono essere rimossi se necessario.

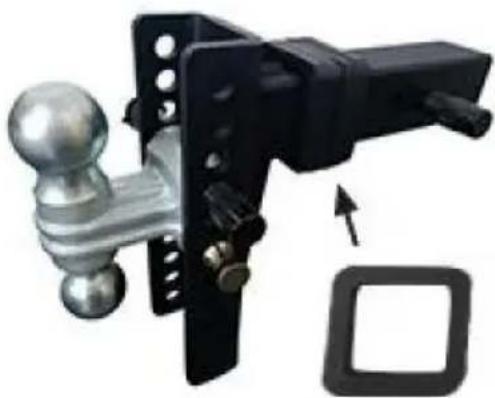

1. Tra gli accessori sono presenti 4 cuscinetti silenziatori; scegliere la quantità corrispondente in base alle esigenze di installazione.

1. Controllare regolarmente bulloni e perni di sicurezza. Ispezionare tutta l'attrezzatura per verificare che non siano allentati o parti usurate prima di ogni utilizzo e sostituirle o stringerle se necessario.
2. Non sovraccaricare.
3. Si prega di pulire il prodotto quando su di esso si attaccano sabbia o ghiaia.
