Tipo di prodotto	Attacco per rimorchio (supporto a sfera)
Marca	Vevor
Modello	TK-2,5"/DROP6"
Categoria	Attacco per rimorchio
Dimensione del ricevitore	2,5 pollici
Caduta massima	6 pollici
Diametro della sfera	2" e 2-5/16" (sfera doppia)
Capacità di traino max (PBT)	15 000 lb (22 000 lb in carico di spinta)
Materiale	Acciaio ad alta resistenza
Funzioni principali	Traino di veicoli, caravan, rimorchi
Manutenzione e pulizia	Pulire regolarmente, controllare l'usura e le crepe prima di ogni utilizzo, serrare se necessario
Sicurezza	Non superare la capacità; utilizzare catene di sicurezza; controllare perni e fermi; attenzione al carico dinamico
Ricambi e riparabilità	Pezzi disponibili: perni di attacco, fermi di sicurezza, tamponi silenziosi, tappo; sostituire immediatamente i pezzi difettosi
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Assistenza tecnica	www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina
Importatore (Australia)	SIHAO PTY LTD, Eastwood NSW 2122
Importatore (Stati Uniti)	Sanven Technology Ltd, Rancho Cucamonga, CA 91730
Importatore (UE)	E-CrossStu GmbH, Francoforte sul Meno

Domande frequenti - TK-2.5"-DROP6 Vevor

Qual è la capacità di traino massima del modello TK-2.5"-DROP6?

La capacità di traino massima è di 15 000 lb (peso lordo del rimorchio) e di 22 000 lb in carico di spinta. Rispettare sempre i limiti del veicolo trainante.

Come installare l'attacco sul veicolo?

Inserire il supporto del canale nel ricevitore del veicolo, fissarlo con il perno di attacco. Determinare l'altezza della sfera mettendo il rimorchio in piano e misurare dal fondo della linguetta al suolo. Posizionare la sfera doppia nel foro più vicino a questa misura sul supporto. Fissare i fermi di sicurezza e il tappo.

Posso usare un perno di attacco non fornito da Vevor?

No, l'uso di un perno diverso da quello del produttore può costituire un grave pericolo per la sicurezza e annulla la garanzia. Utilizzare solo pezzi originali.

Come mantenere l'attacco?

Controllare regolarmente bulloni, perni e fermi. Pulire sabbia e ghiaia. Ispezionare le parti usurate prima di ogni utilizzo e sostituirle se necessario. Non sovraccaricare l'attacco.

L'attacco può essere utilizzato con un ricevitore da 2 pollici?

No, questo modello è progettato per un ricevitore da 2,5 pollici. Verificare la dimensione del ricevitore prima dell'acquisto.

Cosa fare se l'attacco fa rumore durante la guida?

Il prodotto è dotato di tamponi silenziosi (cuscinetto ammortizzatore installato in fabbrica) e di anelli in gomma sui fermi. Verificare che siano in posizione e in buono stato. È possibile rimuovere o aggiungere anelli secondo necessità.

Quali sono le precauzioni di sicurezza importanti?

Non superare mai la capacità raccomandata. Fissare sempre catene di sicurezza tra il veicolo e il rimorchio. Essere consapevoli del carico dinamico che può danneggiare il prodotto. Non usarlo come un giocattolo.

Dove posso trovare il manuale completo o assistenza tecnica?

Il manuale è disponibile per il download gratuito sul nostro sito. Per assistenza tecnica, visitare www.vevor.com/support.

Quali tipi di sfere sono forniti?

Il modello viene fornito con una sfera doppia di diametri 2 pollici e 2-5/16 pollici, consentendo di adattarsi a diversi rimorchi.

Come sapere se l'altezza della sfera è corretta?

Mettere il rimorchio in piano orizzontalmente. Misurare la distanza tra la parte inferiore della linguetta del rimorchio e il suolo. Scegliere il foro sul supporto del canale che corrisponde meglio a questa misura. La sfera deve essere a un'altezza che permetta al rimorchio di rotolare in piano.

MANUALE UTENTE TK-2.5"-DROP6 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORTO A SFERA

GANCIO DI TRAINO

MODELLO: 2"-DROP6" / 2"-DROP8" / 2"-DROP10" / 2.5"-DROP6" /

2,5"-DROP8" / 2,5"-DROP10" / TK-2"-DROP6" / TK-2"-DROP8"

/ TK-2"-DROP10" / TK-2.5"-DROP6" / TK-2.5"-DROP8" / TK-2.5"-DROP10"

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente il manuale di istruzioni.

AVVERTIMENTO:

1. Non superare mai la portata di traino consigliata dal produttore del veicolo. Le classificazioni del sistema di montaggio sono intese a rappresentare la capacità del prodotto e non riflettono in alcun modo le valutazioni o la capacità del sistema di traino con cui viene utilizzato. Il consumatore o l'operatore è fortemente consigliato di apprendere le classificazioni dei vari componenti del sistema di traino e non superare mai i limiti del componente con il valore nominale più basso usato.
2. L'uso di un perno diverso da quello del produttore del sistema di montaggio potrebbe costituire un serio pericolo per la sicurezza e invaliderà la garanzia. Non agganciare mai le catene di sicurezza del rimorchio al sistema di montaggio.
3. L'installazione di una catena di sicurezza tra il veicolo e gli accessori è altamente raccomandata.
4. Essere consapevoli del pericolo del "carico dinamico". Questa situazione si verifica quando un carico viene lasciato cadere sul prodotto, con conseguente carico eccessivo a breve termine. Il carico dinamico può danneggiare e far fallire il prodotto e/o l'accessorio collegato e causare lesioni personali alle persone nelle vicinanze.
5. Assicurarsi che le catene di sicurezza funzionino liberamente attorno al sistema di montaggio e non rimangano impigliate.
6. Questo prodotto non è un giocattolo e non può essere utilizzato come giocattolo dai bambini.
7. Ricorda che gli avvertimenti discussi in precedenza non possono coprire tutti i possibili eventi e circostanze. La persona che imposta e utilizza questo prodotto deve sempre usare il buon senso.

ATTENZIONE:

1. Gli accessori difettosi devono essere sostituiti immediatamente. Accessori difettosi possono causare lesioni personali e danni materiali.
2. Durante il periodo di utilizzo, gli accessori devono essere controllati per verificare che non presentino usura, crepe o altri danni.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

NOTA: si prega di abbinare il proprio acquisto.

Modello	Ricevitore Tubo	Massimo Gocciolare	Rimorchio Palla	Max. Lordo Rimorchio WT
2"-CADUTA 6"	2"	6"	2" + 2-5/16"	10000 libbre/ 14000 libbre
2"- CADUTA 8"	2"	8"
2"- CADUTA 10"	2"	10"
2,5"-CADUTA 6"	2,5"	6"		10000 libbre/ 14500 libbre
2,5"- CADUTA 8"	2,5"	8"
2,5"- CADUTA 10"	2,5"	10"
TK-2"-GOCCIA6"	2"	6"		12500 libbre/ 21500 libbre
TK-2"-GOCCIA8"	2"	8"
TK-2"-GOCCIA10"	2"	10"
	2,5"	6"TK-2.5"-DROP6"		15000 libbre/ 22000 libbre
TK-2.5"-GOCCIA 8" 2,5"		8"
TK-2.5"-DROP10"	2,5"	10"

ELENCO DELLE PARTI

1 Supporto per canale x 1

3 Lucchetto di sicurezza x 2

4 Spina x 1

5 Perno di aggancio x 3

6 Pastiglia silenziatore x 4

MONTAGGIO E INSTALLAZIONE

Fase 1:

Inserire nel gancio di traino. Iniziare installando il supporto del canale (#1) nel ricevitore del gancio di traino. Quindi, fissarlo con il perno di traino (#5).

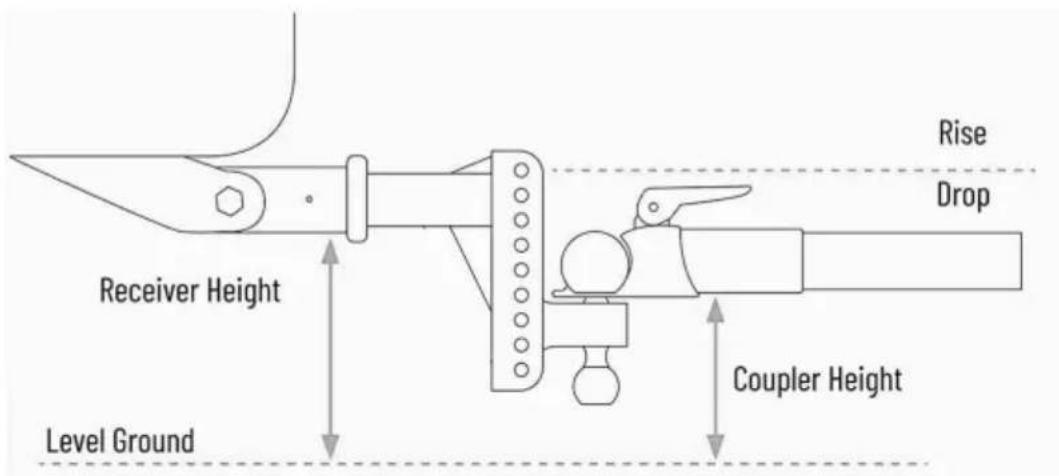

Determinare l'altezza richiesta della palla. Determinare l'altezza corretta della palla livellando il rimorchio e misurando dalla base della barra del rimorchio al terreno. Vedere sotto.

Trova il foro più vicino a quella misura sul supporto del canale (#1). Il perno superiore della doppia sfera (#2) andrà in quel foro. Fissa tutti i lucchetti di sicurezza (#3) e il tappo (#4) con i perni di aggancio (#5).

DETTAGLI DI INSTALLAZIONE

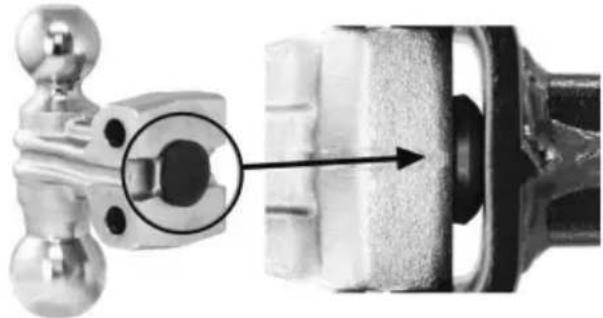

1. Sul retro della parte con doppia testa sferica è installato un cuscinetto ammortizzante (installato in fabbrica e non deve essere installato dall'utente) per garantire che il prodotto non produca rumori anomali durante la guida del veicolo.

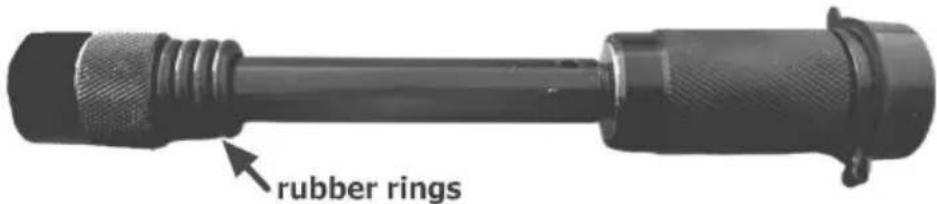

1. Per evitare che il blocco di sicurezza tremi dopo l'installazione, il blocco di sicurezza è dotato di 4 anelli di gomma. L'installazione potrebbe non richiedere molti anelli di gomma e alcuni possono essere rimossi se necessario.

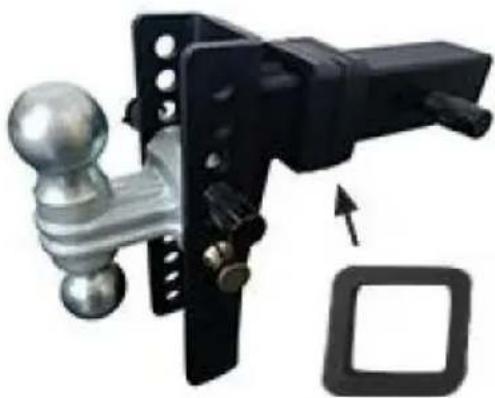

1. Tra gli accessori sono presenti 4 cuscinetti silenziatori; scegliere la quantità corrispondente in base alle esigenze di installazione.

1. Controllare regolarmente bulloni e perni di sicurezza. Ispezionare tutta l'attrezzatura per verificare che non siano allentati o parti usurate prima di ogni utilizzo e sostituirle o stringerle se necessario.
2. Non sovraccaricare.
3. Si prega di pulire il prodotto quando su di esso si attaccano sabbia o ghiaia.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Viale Europa, 101, 00186 Roma, Italia
