Produkttyp	Anhängerkupplung (Kugelkopfstütze)
Marke	Vevor
Modell	TK-2,5"/DROP6"
Kategorie	Anhängerkupplung
Receivergröße	2,5 Zoll
Maximaler Abfall	6 Zoll
Kugeldurchmesser	2" und 2-5/16" (Doppelkugel)
Maximale Anhängelast (PBT)	15.000 lb (22.000 lb Stützlast)
Material	Hochfester Stahl
Hauptfunktionen	Ziehen von Fahrzeugen, Wohnwagen, Anhängern
Wartung und Reinigung	Regelmäßig reinigen, vor jedem Gebrauch auf Verschleiß und Risse prüfen, bei Bedarf nachziehen
Sicherheit	Kapazität nicht überschreiten; Sicherungsketten verwenden; Bolzen und Sicherungen prüfen; auf dynamische Belastung achten
Ersatzteile und Reparierbarkeit	Erhältliche Teile: Anhängerbolzen, Sicherungssplinte, Silentblöcke, Abdeckkappe; defekte Teile sofort ersetzen
Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support
Technische Unterstützung	www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (Australien)	SIHAO PTY LTD, Eastwood NSW 2122
Importeur (USA)	Sanven Technology Ltd, Rancho Cucamonga, CA 91730
Importeur (EU)	E-CrossStu GmbH, Frankfurt am Main

Häufig gestellte Fragen - TK-2.5"-DROP6 Vevor

Wie hoch ist die maximale Anhängelast des Modells TK-2.5"-DROP6?

Die maximale Anhängelast beträgt 15.000 lb (Bruttoanhängelast) und 22.000 lb Stützlast. Beachten Sie stets die Grenzen des Zugfahrzeugs.

Wie wird die Anhängerkupplung am Fahrzeug montiert?

Setzen Sie die Kanalstütze in den Fahrzeugempfänger ein und befestigen Sie sie mit dem Anhängerbolzen. Bestimmen Sie die Kugelhöhe, indem Sie den Anhänger waagerecht ausrichten und vom unteren Ende der Anhängerkupplung bis zum Boden messen. Setzen Sie die Doppelkugel in das Loch auf der Stütze, das dieser Messung am nächsten kommt. Befestigen Sie die Sicherungssplinte und die Abdeckkappe.

Kann ich einen Anhängerbolzen verwenden, der nicht von Vevor stammt?

Nein, die Verwendung eines anderen als des vom Hersteller gelieferten Bolzens kann eine ernsthafte Sicherheitsgefahr darstellen und führt zum Erlöschen der Garantie. Verwenden Sie ausschließlich Originalteile.

Wie wird die Anhängerkupplung gewartet?

Überprüfen Sie regelmäßig Bolzen, Splinte und Sicherungen. Entfernen Sie Sand und Kies. Kontrollieren Sie vor jedem Gebrauch verschlissene Teile und ersetzen Sie sie bei Bedarf. Überlasten Sie die Anhängerkupplung nicht.

Kann die Anhängerkupplung mit einem 2-Zoll-Empfänger verwendet werden?

Nein, dieses Modell ist für einen 2,5-Zoll-Empfänger ausgelegt. Überprüfen Sie die Größe Ihres Empfängers vor dem Kauf.

Was tun, wenn die Anhängerkupplung während der Fahrt Geräusche macht?

Das Produkt ist mit Silentblöcken (werksseitig eingebaute Stoßdämpferpuffer) und Gummiringen an den Sicherungen ausgestattet. Prüfen Sie, ob sie vorhanden und in gutem Zustand sind. Sie können je nach Bedarf Ringe entfernen oder hinzufügen.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Überschreiten Sie niemals die empfohlene Kapazität. Befestigen Sie stets Sicherungsketten zwischen Fahrzeug und Anhänger. Seien Sie sich der dynamischen Belastung bewusst, die das Produkt beschädigen kann. Verwenden Sie es nicht als Spielzeug.

Wo finde ich das vollständige Handbuch oder technische Unterstützung?

Das Handbuch kann kostenlos von unserer Website heruntergeladen werden. Für technische Unterstützung besuchen Sie bitte www.vevor.com/support.

Welche Arten von Kugeln werden mitgeliefert?

Das Modell wird mit einer Doppelkugel mit Durchmessern von 2 Zoll und 2-5/16 Zoll geliefert, die für verschiedene Anhänger geeignet ist.

Wie erkenne ich, ob die Kugelhöhe korrekt ist?

Richten Sie den Anhänger horizontal aus. Messen Sie den Abstand zwischen der Unterkante der Anhängerzunge und dem Boden. Wählen Sie das Loch auf der Kanalstütze, das dieser Messung am nächsten kommt. Die Kugel sollte sich in einer Höhe befinden, die ein flaches Fahren des Anhängers ermöglicht.

BEDIENUNGSANLEITUNG TK-2.5"-DROP6 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KUPPLUNGEN MIT KUGELKOPF

MODELL: 2"-DROP6" / 2"-DROP8" / 2"-DROP10" /

2,5"-DROP6" / 2,5"-DROP8" / 2,5"-DROP10" /

TK-2"-DROP6" / TK-2"-DROP8" / TK-2"-DROP10" /

TK-2,5"-DROP6" / TK-2,5"-DROP8" / TK-2,5"-DROP10"

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KUGELHALTERUNG

KUPPLUNGEN

MODELL: 2"-DROP6" / 2"-DROP8" / 2"-DROP10" / 2,5"-DROP6" /

2,5"-DROP8" / 2,5"-DROP10" / TK-2"-DROP6" / TK-2"-DROP8"

/ TK-2"-DROP10" / TK-2,5"-DROP6" / TK-2,5"-DROP8" / TK-2,5"-DROP10"

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, müssen Benutzer die Bedienungsanleitung sorgfältig lesen.

WARNUNG:

1. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast oder Tragfähigkeit. Die Angaben des Montagesystems sollen die Leistungsfähigkeit des Produkts widerspiegeln und spiegeln in keiner Weise die Bewertungen oder die Kapazität des Abschleppsystems, mit dem es verwendet wird. Dem Verbraucher oder Betreiber wird dringend empfohlen, die Bewertungen der verschiedenen Komponenten des Abschleppsystems zu kennen und niemals die Grenzwerte der Komponente mit der niedrigsten Nennleistung zu überschreiten.
2. Die Verwendung eines anderen Stifts als des vom Hersteller des Montagesystems vorgesehenen kann ein ernstes Sicherheitsrisiko darstellen und zum Erlöschen der Garantie führen.

Sicherungsketten zum Montagesystem.

1. Die Installation einer Sicherheitskette zwischen Fahrzeug und Zubehör wird dringend empfohlen.
2. Seien Sie sich der Gefahr der „dynamischen Belastung“ bewusst. Diese Situation entsteht, wenn eine Last auf das Produkt fällt, was zu einer übermäßigen Kurzzeitbelastung führt.

Belastung. Dynamische Belastung kann zu Beschädigungen und zum Ausfall des Produkts und/oder angebrachtem Zubehör führen und kann zu Verletzungen bei Personen in der Nähe führen.

1. Stellen Sie sicher, dass die Sicherheitsketten frei um das Montagesystem herum funktionieren und sich nicht verheddern.
2. Dieses Produkt ist kein Spielzeug und darf nicht als Spielzeug für Kinder verwendet werden.
3. Beachten Sie, dass die zuvor besprochenen Warnungen nicht alle möglichen Ereignisse und Umstände abdecken. Die Person, die diese

Bei der Entwicklung eines Produktes muss immer der gesunde Menschenverstand zum Einsatz kommen.

VORSICHT:

1. Defektes Zubehör muss umgehend ausgetauscht werden. Defektes

Zubehör kann zu Personen- und Sachschäden führen.

1. Zubehörteile müssen während der Nutzungsdauer auf Verschleiß, Risse und sonstige Beschädigungen überprüft werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

HINWEIS: Bitte passen Sie Ihren Kauf an.

Modell	Empfänger Rohr	Maximal Fallen	Anhänger Ball	Max. Brutto Trailer WT
2"-DROP6"	2"	6"	2" + 2-5/16 Zoll	10000 Pfund/ 14000 Pfund
2"-DROP8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5 Zoll	6"		10000 Pfund/ 14.500 Pfund
2,5"-DROP8"	2,5 Zoll	8"
2,5"-DROP10"	2,5 Zoll	10"
TK-2"-DROP6"	2"	6"		12500 Pfund/ 21.500 Pfund
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
TK-2,5"-DROP6"	2,5 Zoll	6"		15000 Pfund/ 22000 Pfund
	2,5 Zoll TK-2,5"-DROP8"
TK-2,5"-DROP10"	2,5 Zoll	10"

TEILELISTE

1 Kanalhalterung x 1

3 Sicherheitsschloss x 2

4 Stecker x 1

5 Kupplungsstift x 3

6 Schalldämpferpolster x 4

MONTAGE & INSTALLATION

Schritt 1:

In die Anhängerkupplung einsetzen. Beginnen Sie mit der Installation der Kanalhalterung (Nr. 1) in der Anhängerkupplungsaufnahme. Sichern Sie sie dann mit dem Kupplungsstift (Nr. 5).

Bestimmen Sie die erforderliche Kugelhöhe. Bestimmen Sie die richtige Kugelhöhe, indem Sie den Anhänger nivellieren und von der Unterseite der Deichsel bis zum Boden messen. Siehe unten.

Suchen Sie das Loch, das diesem Maß am nächsten liegt, auf der Kanalhalterung (Nr. 1). Der obere Stift der Doppelkugel (Nr. 2) passt in dieses Loch. Sichern Sie alle Sicherheitsschlösser (Nr. 3) und Stecker (Nr. 4) mit den Kupplungsstiften (Nr. 5).

INSTALLATIONSDETAILS

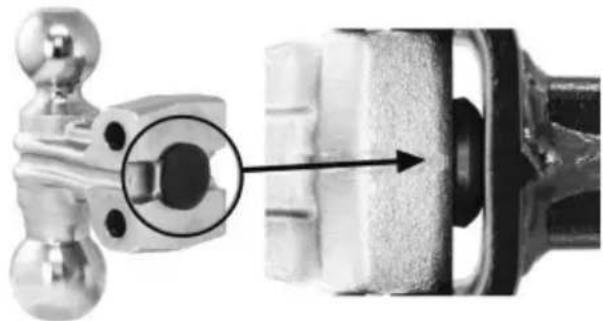

1. Auf der Rückseite des Doppelkugelkopfteils ist ein stoßdämpfendes Pad angebracht (werkseitig installiert und muss nicht vom Benutzer installiert werden), um sicherzustellen, dass das Produkt beim Fahren des Fahrzeugs keine ungewöhnlichen Geräusche macht.

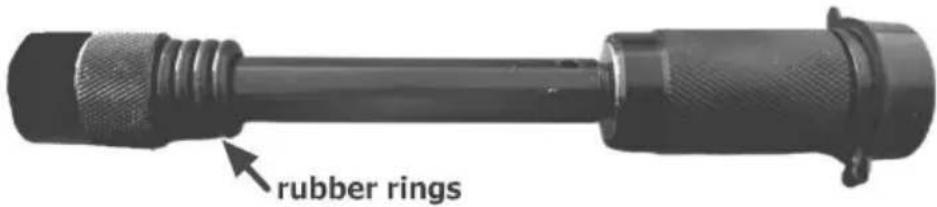

1. Um zu verhindern, dass das Sicherheitsschloss nach der Installation wackelt, ist das Sicherheitsschloss mit 4 Gummiringen ausgestattet. Für die Installation sind möglicherweise nicht viele Gummiringe erforderlich, und einige können bei Bedarf entfernt werden.

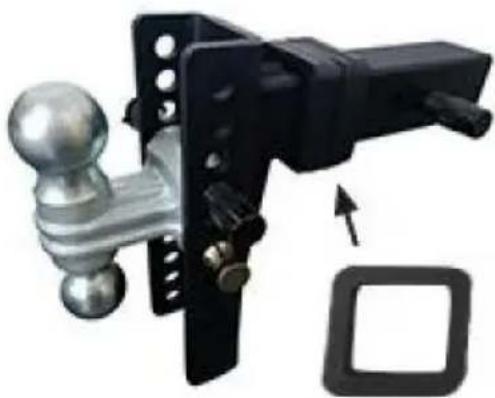

1. Im Zubehör sind 4 Schalldämpferpads enthalten. Wählen Sie die entsprechende Menge je nach Installationsbedarf.

1. Überprüfen Sie regelmäßig Bolzen und Sicherungsstifte. Überprüfen Sie alle Teile auf lose oder abgenutzte Teile vor jedem Gebrauch und ersetzen oder ziehen Sie sie bei Bedarf fest.
2. Nicht überladen.
3. Bitte reinigen Sie das Produkt, wenn Sand oder Kies daran klebt.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.
