Produkttyp	Kugelkopfkupplung (Montagesystem mit verstellbarem Fall)
Marke	Vevor
Modell	AL-2-DROP8
Maximale Anhängelast	8.000 lb (3.629 kg) mit Kugel 1-7/8 Zoll 10.000 lb (4.536 kg) mit Kugel 2 Zoll 15.000 lb (6.804 kg) mit Kugel 2-5/16 Zoll
Fallhöhe/Steighöhe	8 Zoll (203 mm)
Enthaltene Kugelgrößen	1-7/8 Zoll, 2 Zoll und 2-5/16 Zoll (austauschbar)
Kompatible Aufnahme Größe	2 Zoll
Material	Aluminiumlegierung
Farbe	Silber
Abmessungen (ca.)	Breite: 7,87 Zoll (200 mm) Fallhöhe: 8 Zoll (203 mm) Lochdurchmesser für Splint: 0,67 Zoll (17 mm)
Hauptfunktionen	Verstellbare Drehung zur Ausrichtung; Diebstahlsicherung durch schnellen Kugelausbau; Geräuschreduzierung durch Gummiringe
Pflege und Reinigung	Nach Gebrauch reinigen, um Sand oder Kies zu entfernen; regelmäßig Bolzen und Sicherheitssplinte überprüfen; verschlissene Teile ersetzen
Sicherheit	Überschreiten Sie nicht die Anhängelast Ihres Fahrzeugs; verwenden Sie Sicherheitsketten; niemals einen nicht vom Hersteller stammenden Splint verwenden; vor jeder Nutzung prüfen
Ersatzteile und Reparaturfähigkeit	Austauschbare Anhängerkugeln erhältlich; Anhänger-Splinte und -Schlösser; kontaktieren Sie den Vevor-Support für Teile
Allgemeine Informationen	Elektronische Garantie und technische Unterstützung unter www.vevor.com/support; hergestellt in China; importiert von Sanven Technology (USA)

Häufig gestellte Fragen - AL-2-DROP8 Vevor

Was ist die maximale Anhängelast des Modells AL-2-DROP8?

Die Kapazität hängt von der verwendeten Kugel ab: Mit der 1-7/8 Zoll Kugel beträgt das maximale Bruttogewicht des Anhängers 8.000 lb; mit der 2 Zoll Kugel 10.000 lb; mit der 2-5/16 Zoll Kugel 15.000 lb. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Kapazität.

Welche Kugelgrößen sind im Lieferumfang enthalten?

Das Modell AL-2-DROP8 wird mit drei austauschbaren Kugeln geliefert: 1-7/8 Zoll, 2 Zoll und 2-5/16 Zoll. Sie können dank der Schnellverschlusskonstruktion schnell gewechselt werden.

Wie wird das Montagesystem installiert?

Die Installation erfolgt in mehreren Schritten: 1) Setzen Sie den Kugelsitz in die Aufnahme. 2) Setzen Sie die gewählte Kugel ein. 3) Ziehen Sie die Schraube von Hand und dann mit einem Werkzeug fest. 4) Stellen Sie die gewünschte Höhe ein und sichern Sie sie mit dem Anhängerschloss. Konsultieren Sie die Anleitung für vollständige Details.

Wie wechselt man die Anhängerkugel?

Um die Kugel zu wechseln, entfernen Sie das Sicherheitsschloss, lösen Sie die mittlere Schraube, drehen Sie dann die Kugel, um sie herauszunehmen. Sie können dann eine andere Kugel einsetzen und wieder festziehen. Bei den Kugeln 2 Zoll und 2-5/16 Zoll reicht es, die gesamte Baugruppe umzudrehen, ohne die Kugeln einzeln zu demontieren.

Ist dieses Modell für eine 2-Zoll-Aufnahme geeignet?

Ja, das Modell AL-2-DROP8 ist für eine 2 Zoll Aufnahme ausgelegt. Stellen Sie vor der Installation sicher, dass Ihr Fahrzeug mit diesem Aufnahmetyp ausgestattet ist.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Überschreiten Sie niemals die maximale Anhängelast. Verwenden Sie immer Sicherheitsketten zwischen Fahrzeug und Anhänger. Überprüfen Sie regelmäßig Bolzen und Splinte. Verwenden Sie keinen anderen Splint als den des Herstellers. Überprüfen Sie die Ausrüstung vor jedem Gebrauch auf Risse oder Verschleiß.

Wie pflegt man die Kupplung?

Reinigen Sie das Produkt nach jedem Gebrauch, um Sand, Kies oder Schmutz zu entfernen. Überprüfen Sie regelmäßig Bolzen und Sicherheitssplinte. Ersetzen Sie verschlissene oder beschädigte Teile sofort. Schmieren Sie bei Bedarf bewegliche Teile.

Was tun, wenn ich einen Sicherheitssplint verliere?

Verwenden Sie nur einen Sicherheitssplint des Herstellers Vevor. Die Verwendung eines ungeeigneten Splints kann gefährlich sein und die Garantie ungültig machen. Kontaktieren Sie den Vevor-Support für ein Ersatzteil oder besuchen Sie die Produktseite online.

Kann ich diese Kupplung für Bootsanhänger verwenden?

Ja, die Kupplung AL-2-DROP8 ist für Bootsanhänger geeignet, sofern die maximale Anhängelast eingehalten wird und die zur Anhängerkupplung passende Kugel verwendet wird. Stellen Sie außerdem sicher, dass die Sicherheitsketten korrekt installiert sind.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch den technischen Support von Vevor unter www.vevor.com/support kontaktieren, um Hilfe oder eine Kopie der Anleitung zu erhalten.

BEDIENUNGSANLEITUNG AL-2-DROP8 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KUPPLUNGSKUPPLUNGEN MIT KUGELKOPF

MODELL: AL-2-DROP6"

AL-2-DROP8"

AL-2.5-DROP4"

AL-2.5-DROP8"

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, zu decken alle Kategorien von Werkzeugen, die wir anbieten. Wir bitten Sie, sorgfältig zu überprüfen wenn Sie eine Bestellung bei uns aufgeben, wenn Sie tatsächlich sparen Die Hälfte im Vergleich zu den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

KUGELHALTERUNG

KUPPLUNGEN

HINWEIS: Foto als Referenz. Bitte beziehen Sie sich auf Ihren Kauf.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontakt:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare Auslegung unserer Benutzerhandbuch. Das Erscheinungsbild des Produkts unterliegt den Produkt, das Sie erhalten haben. Bitte haben Sie Verständnis, dass wir Sie nicht erneut informieren, wenn es gibt Technologie- oder Software-Updates für unser Produkt.

SICHERHEITSHINWEISE

WARNUNG:

1. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast Tragfähigkeit. Die Angaben des Montagesystems sollen die Leistungsfähigkeit des Produkts und spiegeln in keiner Weise die Bewertungen oder die Kapazität des Abschleppsystem, mit dem es verwendet wird. Der Verbraucher oder Betreiber ist stark Es wird empfohlen, die Bewertungen der verschiedenen Komponenten des Abschleppfahrzeugs zu kennen. System und überschreiten Sie niemals die Grenzwerte der Komponente mit der niedrigsten Nennleistung. gebraucht.
2. Die Verwendung eines anderen Stifts als des vom Hersteller des Montagesystems ein ernstes Sicherheitsrisiko darstellen und zum Erlöschen der Garantie führen. Sicherungsketten zum Montagesystem.
3. Die Installation einer Sicherheitskette zwischen Fahrzeug und Zubehör ist sehr empfohlen.
4. Seien Sie sich der Gefahr der „dynamischen Belastung“ bewusst. Diese Situation entsteht, wenn eine Last auf das Produkt fällt, was zu einer übermäßigen Kurzzeitbelastung führt Belastung. Dynamische Belastung kann zu Beschädigungen und zum Ausfall des Produkts und/oder angebrachtes Zubehör und kann zu Verletzungen bei Personen in der Nähe führen.
5. Stellen Sie sicher, dass die Sicherheitsketten frei um das Montagesystem herum funktionieren und verheddern Sie sich nicht.
6. Dieses Produkt ist kein Spielzeug und kann nicht als Spielzeug für Kinder verwendet werden.
7. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle mögliche Ereignisse und Umstände. Die Person, die diese

VORSICHT:

1. Defektes Zubehör muss umgehend ausgetauscht werden. Defektes
   Zubehör kann zu Personen- und Sachschäden führen.
2. Zubehörteile müssen während der Nutzungsdauer auf Verschleiß, Risse und sonstige Beschädigungen überprüft werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

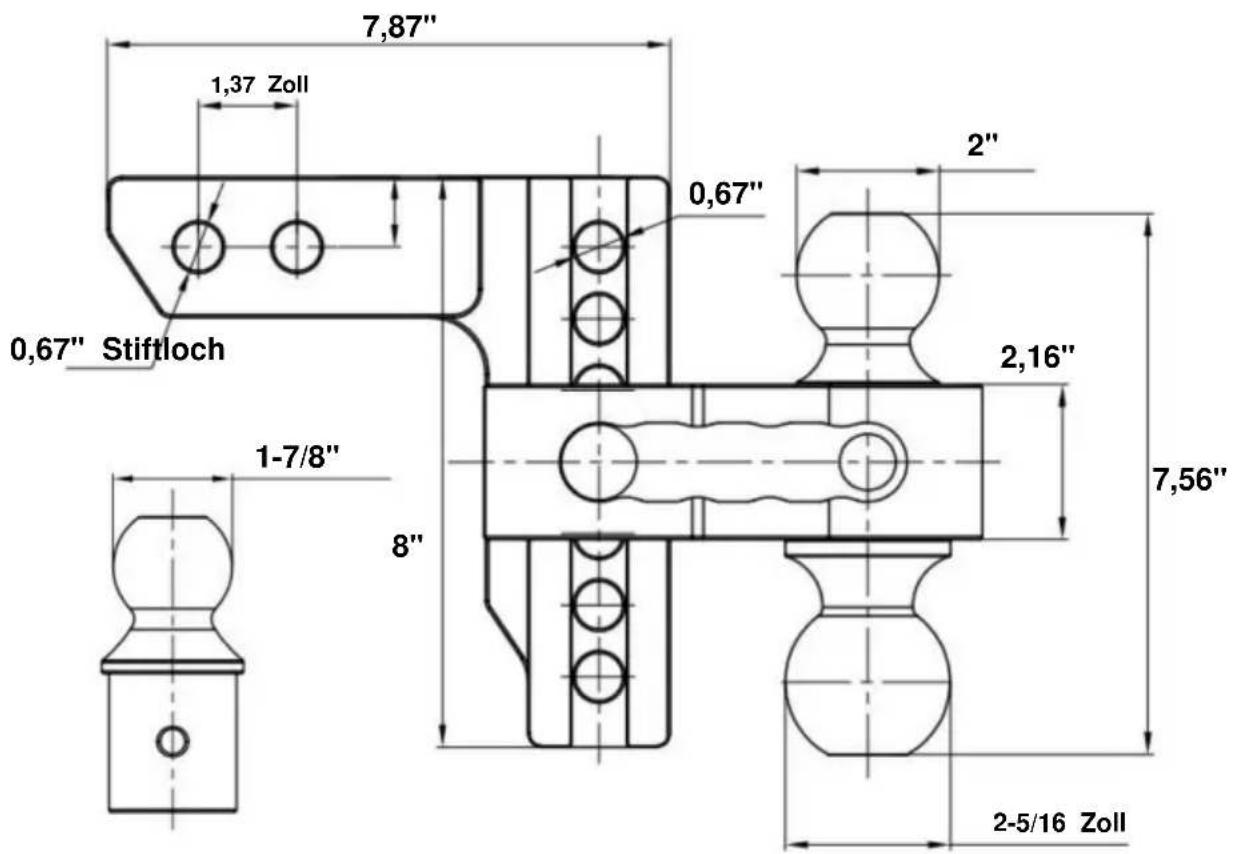

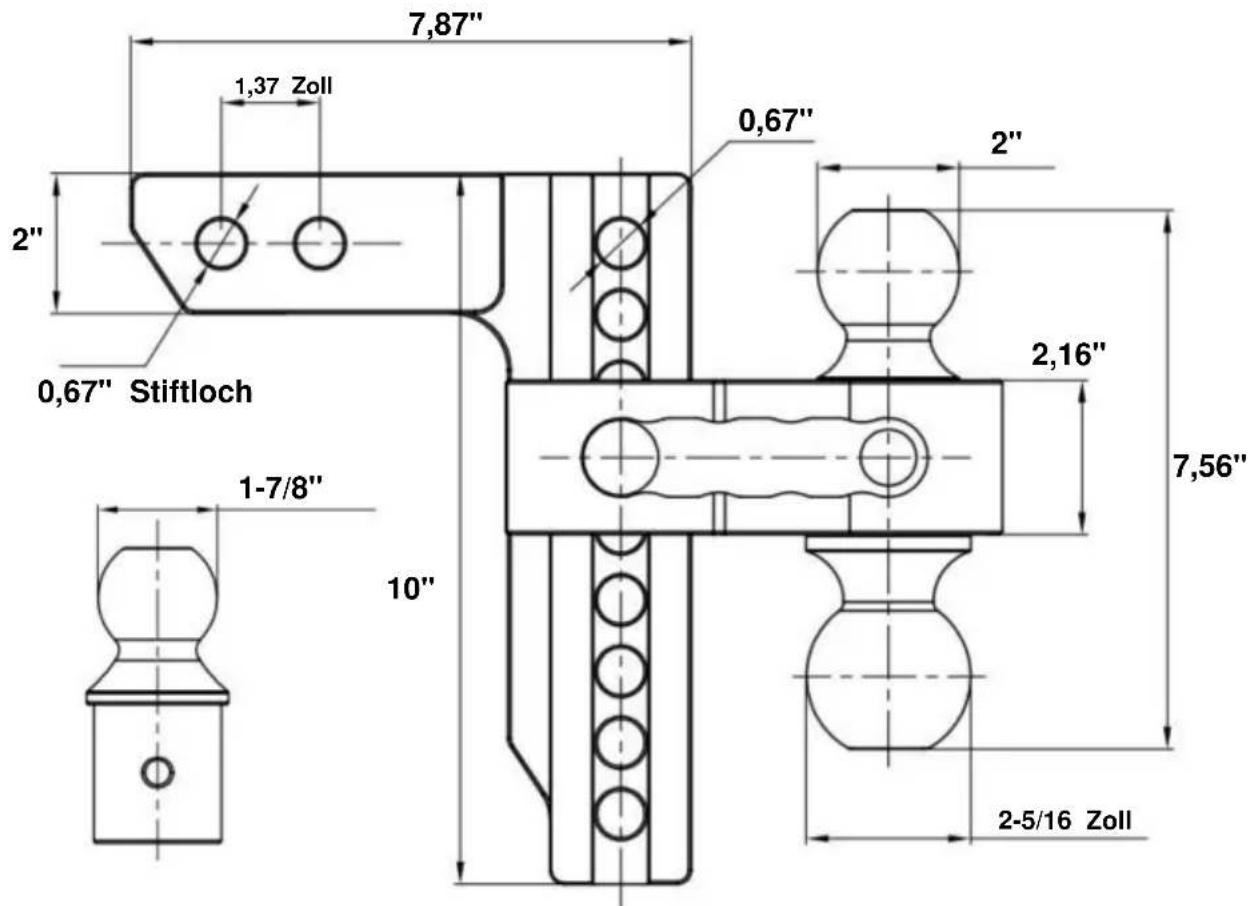

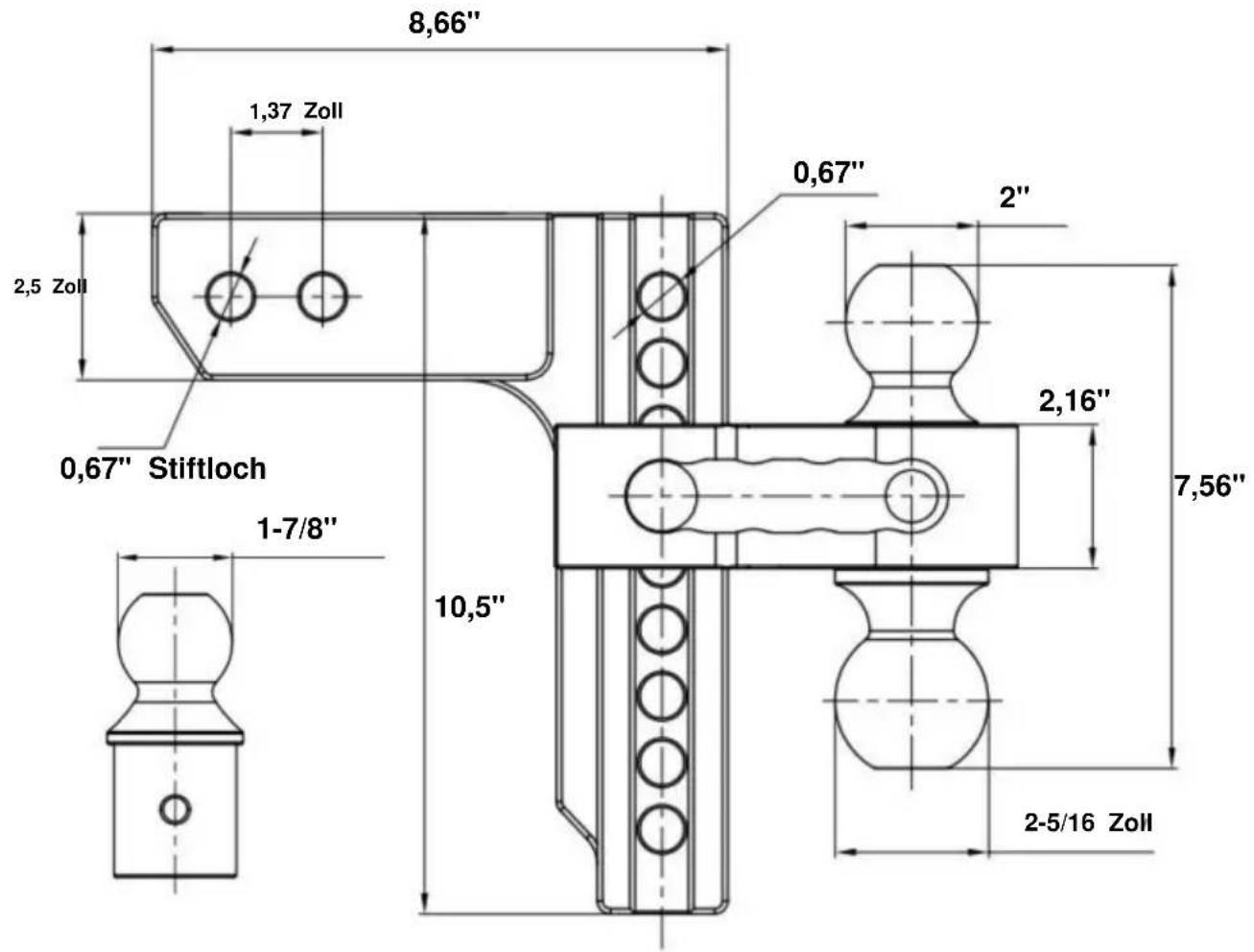

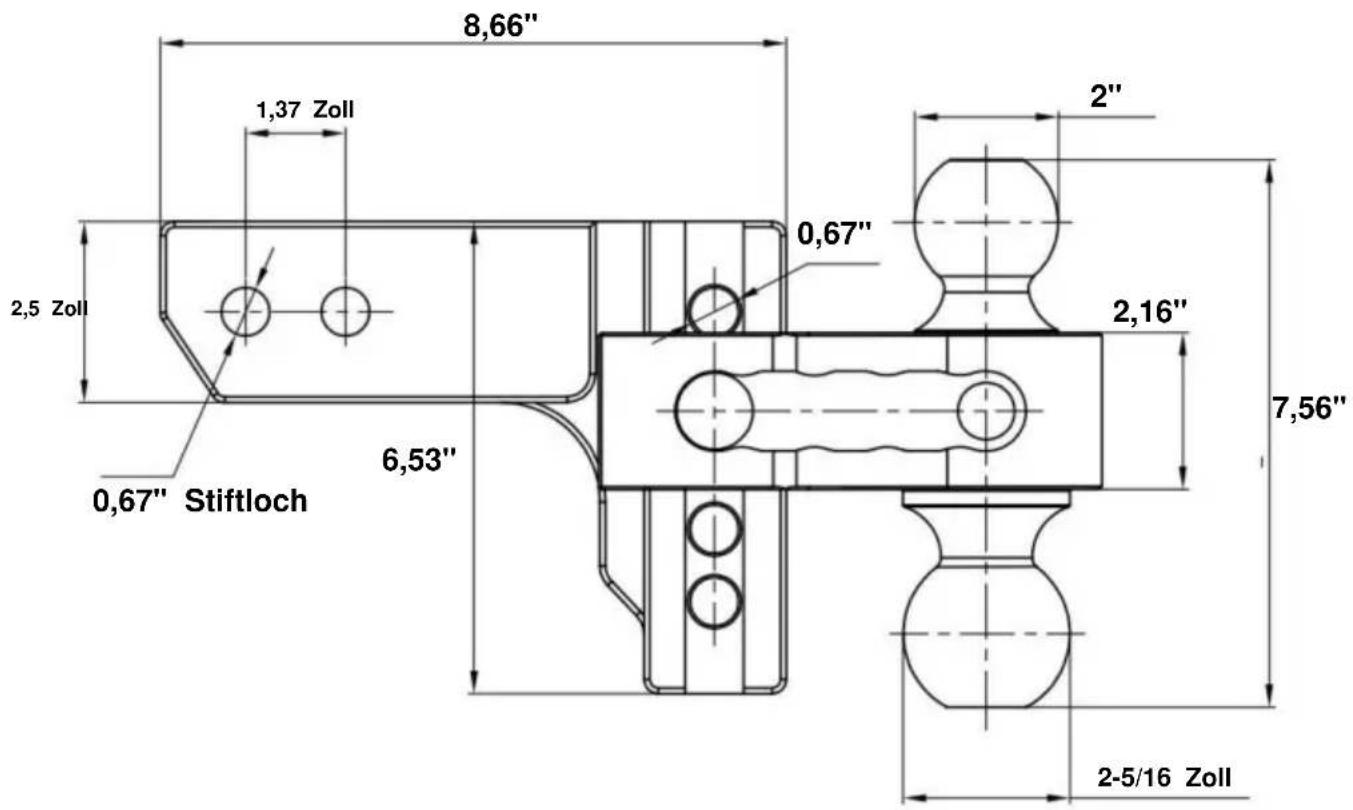

MODELL UND PARAMETER

HINWEIS: Bitte passen Sie Ihren Kauf an.

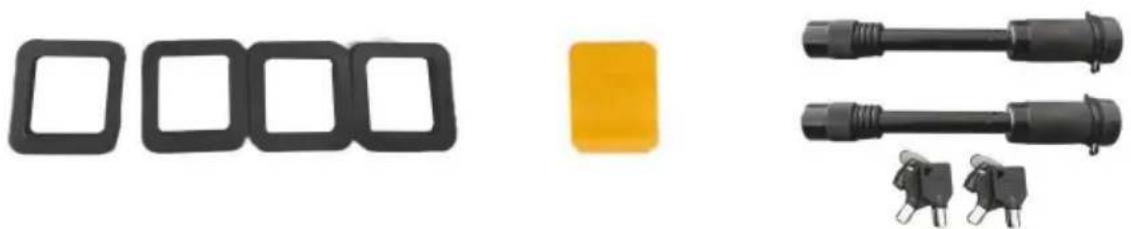

Stückliste:

Modell	AL-2-drop6"
Trailer Ball	1-7/8"+2"+2-5/16"
Passend für Empfänger	2"
Abfall/Anstieg	6"
Max. Gesamtgewicht des Anhängers	8000 Pfund (1-7/8 Zoll)/10000 Pfund (2 Zoll)/15000 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

Stückliste:

Modell	AL-2-drop8"
Trailer Ball	1-7/8"+2"+2-5/16"
Passend für Empfänger	2"
Abfall/Anstieg	8"
Max. Gesamtgewicht des Anhängers	8000 Pfund (1-7/8 Zoll)/10000 Pfund (2 Zoll)/15000 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

Stückliste:

Modell	AL-2,5-drop4"
Trailer Ball	2"+2-5/16"
Passend für Empfänger	2,5 Zoll
Abfall/Anstieg	4"
Max. Gesamtgewicht des Anhängers	8000 Pfund (2 Zoll)/18500 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

Stückliste:

Modell	AL-2,5-Drop8"
Trailer Ball	1-7/8"+2"+2-5/16"
Passend für Empfänger	2,5 Zoll
Abfall/Anstieg	8"
Max. Gesamtgewicht des Anhängers	8000 Pfund (1-7/8 Zoll)/15000 Pfund (2 Zoll)/18500 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

INSTALLATION

Dieses Produkt hat ein einzigartiges Design, der Kugelkopf kann schnell und einfach ersetzt! Es kann den Diebstahl des Kugelkopfes verhindern.

Das folgende Installationsverfahren verwendet das Modell AL-2-drop6" als Beispiel. Andere Modelle sind ähnlich.

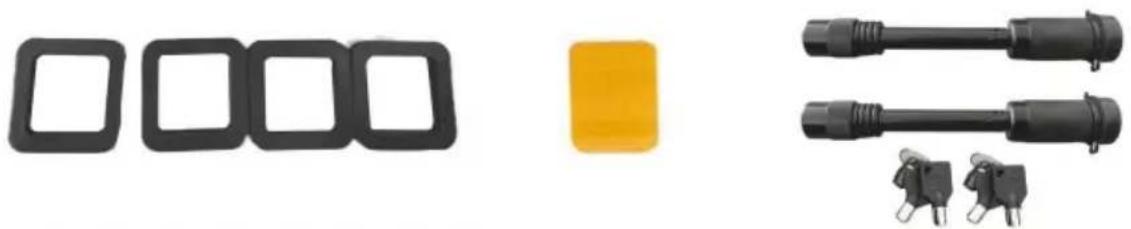

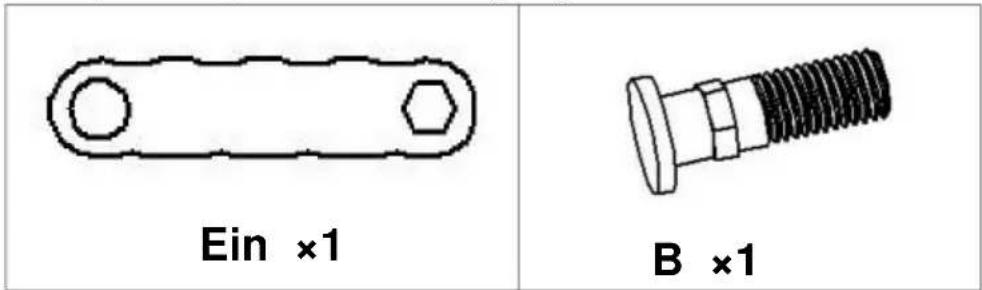

HINWEIS: Bitte überprüfen Sie, ob Sie die unten gezeigten Schlüsselteile haben.

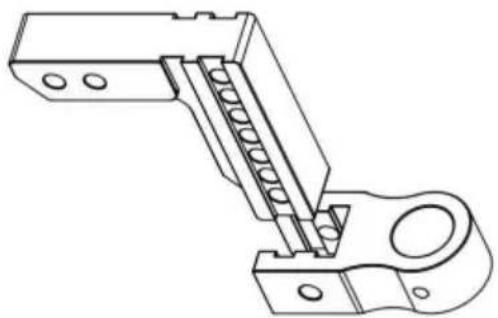

SCHRITT 1: Installieren Sie den Kugelsitz.

SCHRITT 2: Installieren Sie die Kugel.

Hinweis: Wenn das Lochpaar nicht vollständig ist, Drehen Sie es um und versuchen Sie es erneut.

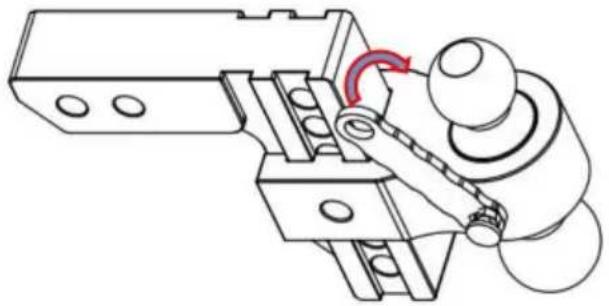

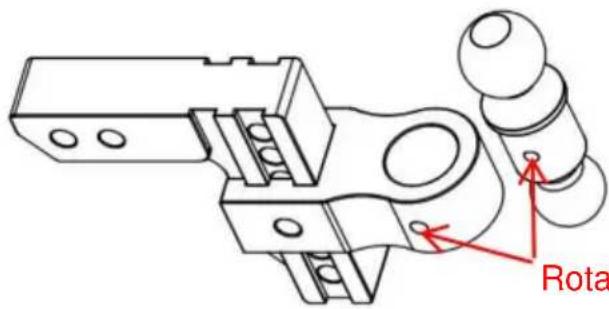

Rotationsausrichtung

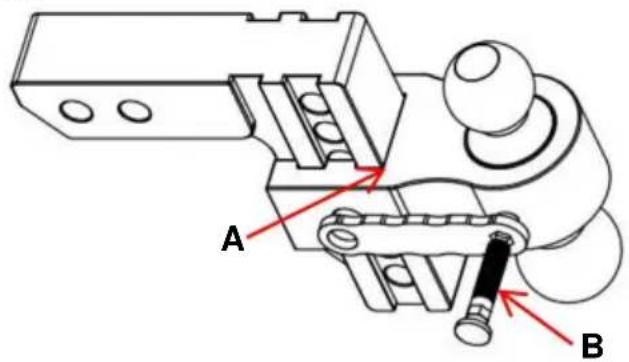

SCHRITT 3: B geht durch A, dreht sich zu einer Kugel und dreht sich mit der Hand bis es leicht stramm ist.

SCHRITT 4: Verwenden Sie A, um die Schraube B weiter festzuziehen.

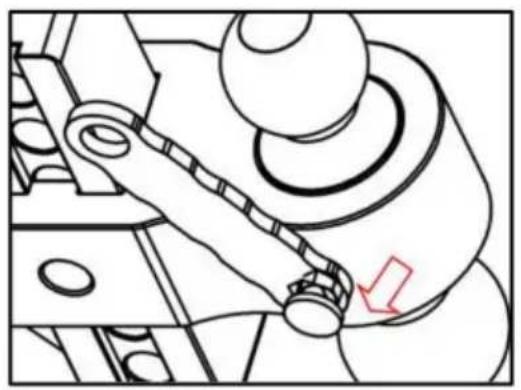

SCHRITT 5: Gehen Sie hinaus und drehen Sie es, bis es mit dem Abschlagloch übereinstimmt.

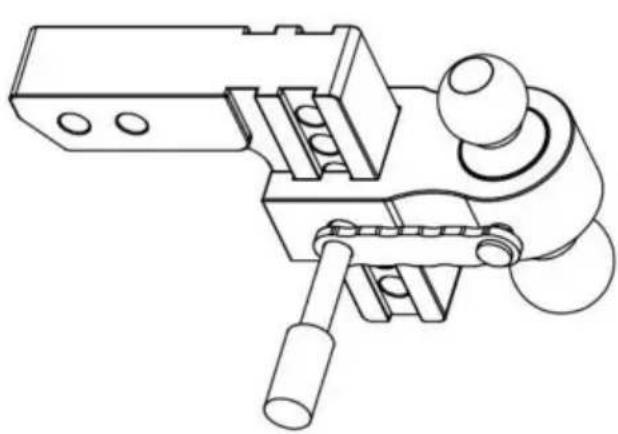

SCHRITT 6: Nach dem Fahren auf die entsprechende Höhe mit dem Anhängerschloss fixieren.

HINWEIS: Zur Geräuschreduzierung werden bei Bedarf Gummiringe auf beiden Innenseiten angebracht.

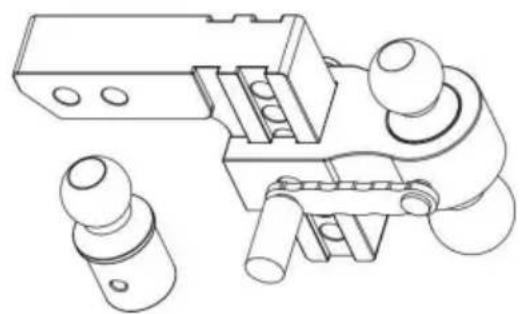

SCHRITT 7: Installation abgeschlossen. Wenn Sie andere Kugelköpfe entfernen und ersetzen müssen, befolgen Sie die vorherigen Schritte.

NOTIZ!

Für den Umbau von 2" und 2-5/16" Kugelköpfen ist kein separater Ausbau der Kugelköpfe notwendig, es wird lediglich das ganze Bauteil umgedreht und eingebaut.

1. Überprüfen Sie regelmäßig Bolzen und Sicherungsstifte. Überprüfen Sie alle Teile auf lose oder Überprüfen Sie abgenutzte Teile vor jedem Gebrauch und ersetzen oder ziehen Sie sie bei Bedarf fest.
2. Nicht überladen.
3. Bitte reinigen Sie das Produkt, wenn Sand oder Kies daran klebt.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
