Type de produit	Attelage à boule (système de montage à chute réglable)
Marque	Vevor
Modèle	AL-2-DROP8
Capacité de remorquage maximale	8 000 lb (3 629 kg) avec boule 1-7/8 po 10 000 lb (4 536 kg) avec boule 2 po 15 000 lb (6 804 kg) avec boule 2-5/16 po
Hauteur de chute/montée	8 pouces (203 mm)
Taille de boule incluse	1-7/8 po, 2 po et 2-5/16 po (interchangeables)
Taille de récepteur compatible	2 pouces
Matériau	Alliage d'aluminium
Couleur	Argent
Dimensions (approx.)	Largeur : 7,87 po (200 mm) Hauteur de chute : 8 po (203 mm) Diamètre de trou de goupille : 0,67 po (17 mm)
Fonctions principales	Rotation réglable pour alignement ; conception anti-vol par retrait rapide de la boule ; réduction du bruit par anneaux en caoutchouc
Entretien et nettoyage	Nettoyer après usage pour enlever sable ou gravier ; vérifier régulièrement les boulons et goupilles de sécurité ; remplacer les pièces usées
Sécurité	Ne pas dépasser la capacité de remorquage du véhicule ; utiliser des chaînes de sécurité ; ne jamais utiliser de broche non fabricant ; inspection avant chaque utilisation
Pièces détachées et réparabilité	Boules de remorque interchangeables disponibles ; goupilles et verrous de remorque ; contacter le support Vevor pour pièces
Informations générales	Garantie électronique et assistance technique sur www.vevor.com/support ; fabriqué en Chine ; importé par Sanven Technology (USA)

FOIRE AUX QUESTIONS - AL-2-DROP8 Vevor

Quelle est la capacité de remorquage maximale du modèle AL-2-DROP8 ?

La capacité dépend de la boule utilisée : avec la boule de 1-7/8 po, le poids brut maximal de la remorque est de 8 000 lb ; avec la boule de 2 po, il est de 10 000 lb ; avec la boule de 2-5/16 po, il est de 15 000 lb. Ne dépassez jamais la capacité recommandée par le constructeur de votre véhicule.

Quelles tailles de boules sont incluses avec l'attelage ?

Le modèle AL-2-DROP8 est livré avec trois boules interchangeables : 1-7/8 po, 2 po et 2-5/16 po. Elles peuvent être changées rapidement grâce à la conception à déverrouillage rapide.

Comment installer le système de montage ?

L'installation se fait en plusieurs étapes : 1) Installez le siège à bille dans le récepteur. 2) Insérez la boule choisie. 3) Serrez le boulon à la main puis à l'aide d'un outil. 4) Ajustez la hauteur souhaitée et fixez avec le verrou de remorque. Reportez-vous à la notice pour les détails complets.

Comment changer la boule de remorque ?

Pour changer la boule, retirez le verrou de sécurité, desserrez le boulon central, puis faites pivoter la boule pour la sortir. Vous pouvez alors insérer une autre boule et serrer à nouveau. Pour les boules de 2 po et 2-5/16 po, il suffit de retourner l'ensemble complet sans démonter les boules individuellement.

Ce modèle convient-il à un récepteur de 2 pouces ?

Oui, le modèle AL-2-DROP8 est conçu pour s'adapter à un récepteur de 2 pouces. Assurez-vous que votre véhicule est équipé de ce type de récepteur avant l'installation.

Quelles précautions de sécurité dois-je prendre ?

Ne dépassez jamais la capacité de remorquage maximale. Utilisez toujours des chaînes de sécurité entre le véhicule et la remorque. Vérifiez régulièrement les boulons et goupilles. N'utilisez pas de broche autre que celle du fabricant. Inspectez l'équipement avant chaque utilisation pour détecter fissures ou usure.

Comment entretenir l'attelage ?

Nettoyez le produit après chaque utilisation pour enlever le sable, le gravier ou la saleté. Vérifiez régulièrement les boulons et goupilles de sécurité. Remplacez immédiatement toute pièce usée ou endommagée. Lubrifiez les parties mobiles si nécessaire.

Que faire si je perds une goupille de sécurité ?

Utilisez uniquement une goupille de sécurité du fabricant Vevor. L'utilisation d'une broche non adaptée peut constituer un danger et annuler la garantie. Contactez le support Vevor pour obtenir une pièce de rechange ou consultez la page produit en ligne.

Puis-je utiliser cet attelage pour des remorques à bateau ?

Oui, l'attelage AL-2-DROP8 convient aux remorques à bateau, à condition de respecter la capacité de remorquage maximale et d'utiliser la boule adaptée à la remorque. Assurez-vous également que les chaînes de sécurité sont correctement installées.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également contacter le support technique Vevor via www.vevor.com/support pour obtenir une assistance ou une copie de la notice.

MODE D'EMPLOI AL-2-DROP8 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ATTELAGES À BOULE

MODÈLE : AL-2-DROP6"

AL-2-DROP8"

AL-2.5-DROP4"

AL-2.5-DROP8"

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement La moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORT À BILLE

ATTELAGES

REMARQUE : Photo à titre de référence. Veuillez vous référer à votre achat.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter.

Contactez-nous:

Assistance technique et certificat de garantie électronique

Ceci est l'instruction originale, veuillez lire toutes les instructions du manuel attentivement avant d'utiliser. VEVOR se réserve une interprétation claire de nos manuel d'utilisation. L'apparence du produit sera soumise à la produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

1. Ne dépassez jamais la capacité de remorquage recommandée par le constructeur du véhicule. capacité. Les valeurs nominales du système de montage sont destinées à représenter la les capacités du produit et ne reflètent en aucun cas les cotes ou la capacité du système de remorquage avec lequel il est utilisé. Le consommateur ou l'opérateur est fortement il est conseillé de connaître les valeurs nominales des différents composants du remorquage système et ne jamais dépasser les limites du composant le moins bien noté utilisé.
2. L'utilisation d'une broche autre que celle du fabricant du système de montage pourrait peut constituer un grave danger pour la sécurité et annulera la garantie. Ne jamais atteler une remorque chaînes de sécurité au système de montage.
3. L'installation d'une chaîne de sécurité entre le véhicule et les accessoires est fortement recommandée. recommandé.
4. Soyez conscient du danger de « chargement dynamique ». Cette situation se produit lorsque une charge est déposée sur le produit, ce qui entraîne une charge excessive à court terme charge. Le chargement dynamique peut endommager et faire échouer le produit et/ou le accessoire attaché et causer des blessures corporelles aux personnes à proximité.
5. Assurez-vous que les chaînes de sécurité fonctionnent librement autour du système de montage et ne vous emmêlez pas.
6. Ce produit n'est pas un jouet et ne peut pas être utilisé comme jouet pour les enfants.
7. N'oubliez pas que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. La personne qui met en place et utilise ce produit doit toujours faire preuve de bon sens.

PRUDENCE:

1. Les accessoires défectueux doivent être remplacés immédiatement. Défectueux Les accessoires peuvent entraîner des blessures corporelles et des dommages matériels.

2. Pendant leur période d'utilisation, les accessoires doivent être vérifiés pour détecter l'usure, les fissures et autres dommages.

CONSERVEZ CES INSTRUCTIONS

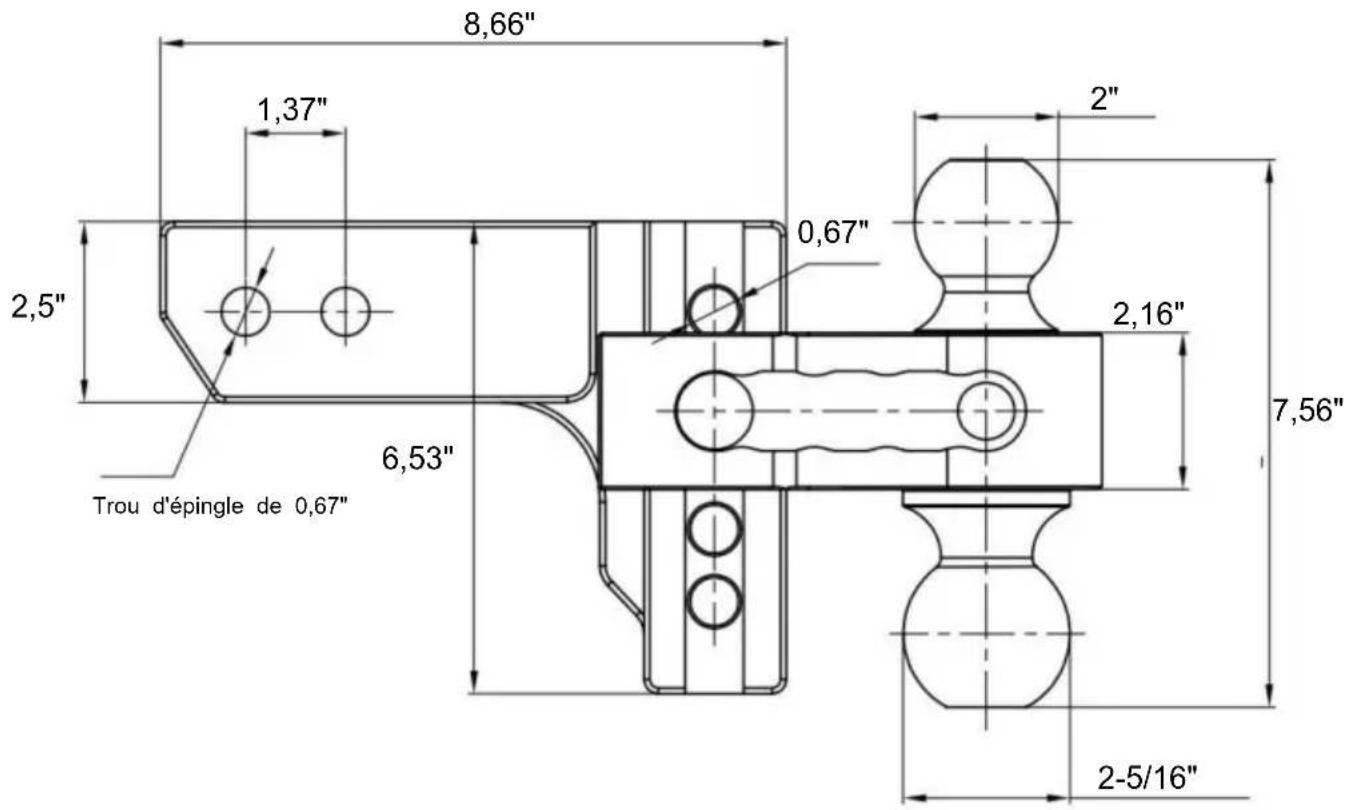

MODÈLE ET PARAMÈTRES

REMARQUE : Veuillez faire correspondre votre achat.

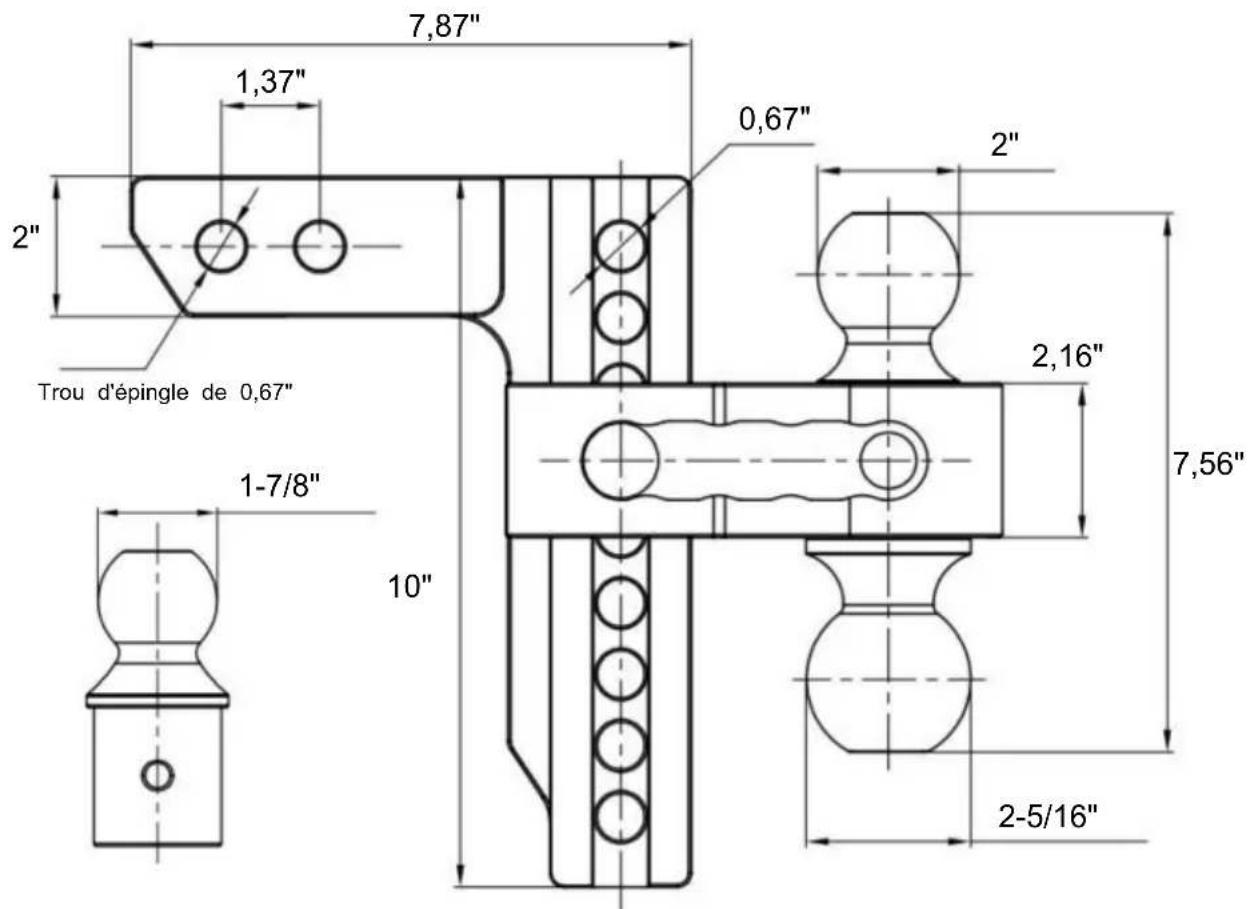

Liste des pièces:

Modèle	AL-2-drop6"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2"
Chute/Montée	6"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/10 000 lb (2 po)/15 000 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

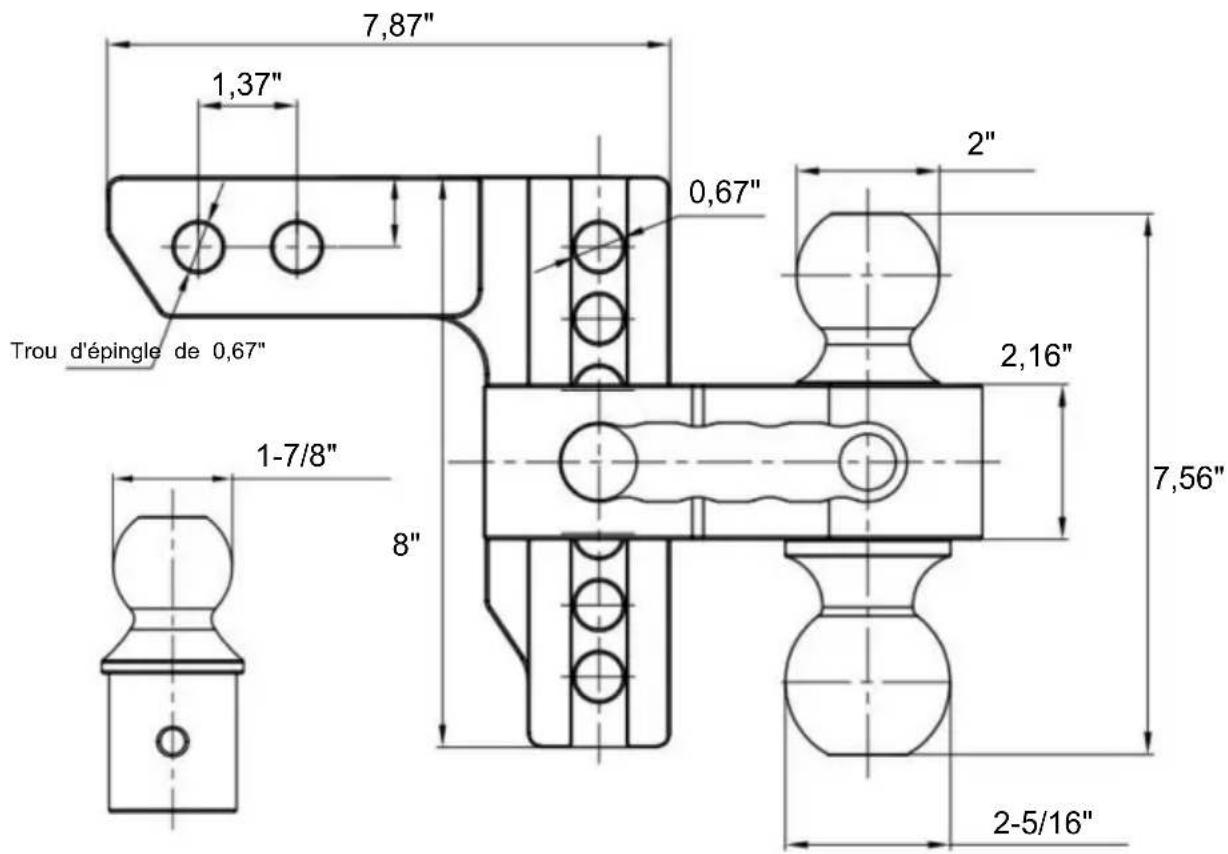

Liste des pièces:

Modèle	AL-2-drop8"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2"
Chute/Montée	8"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/10 000 lb (2 po)/15 000 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

Liste des pièces:

Modèle	AL-2,5-drop4"
Boule de remorque	2"+2-5/16"
Convient au récepteur	2,5"
Chute/Montée	4"
Poids brut max. de la remorque	8000 lb (2 po) / 18 500 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

Liste des pièces:

Modèle	AL-2,5-drop8"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2,5"
Chute/Montée	8"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/15 000 lb (2 po)/18 500 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

INSTALLATION

Ce produit a une conception unique, la rotule peut être rapidement et facilement remplacé ! Cela peut empêcher le vol de la rotule.

La procédure d'installation suivante utilise le modèle AL-2-drop6" comme exemple. D'autres modèles sont similaires.

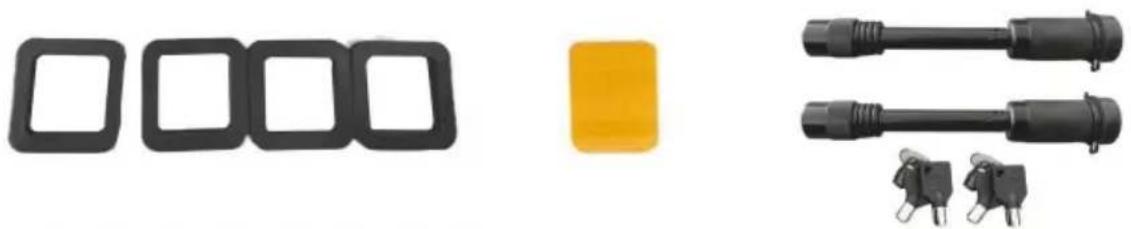

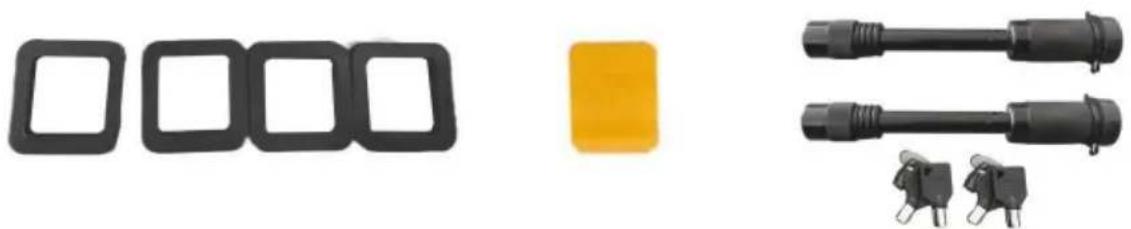

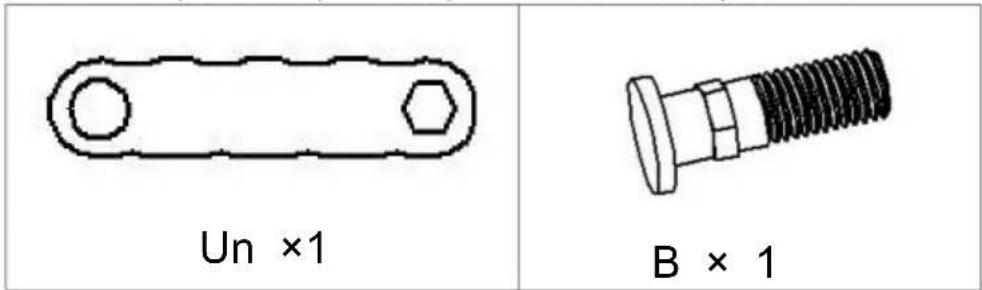

REMARQUE : veuillez vérifier que vous disposez des pièces clés comme indiqué ci-dessous.

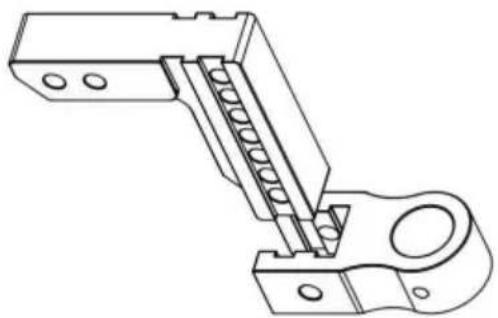

ÉTAPE 1 : Installez le siège à bille.

ÉTAPE 2 : Installez la balle.

Remarque : Si la paire de trous n'est pas complète, retournez-le et réessayez.

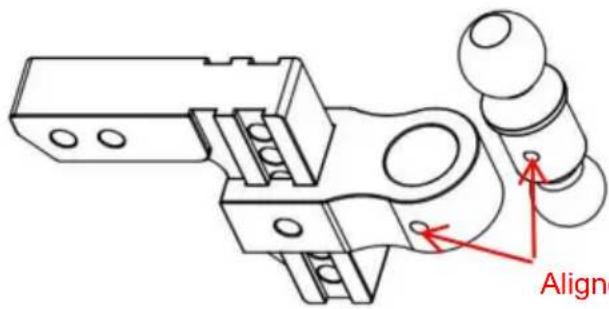

Alignement de rotation

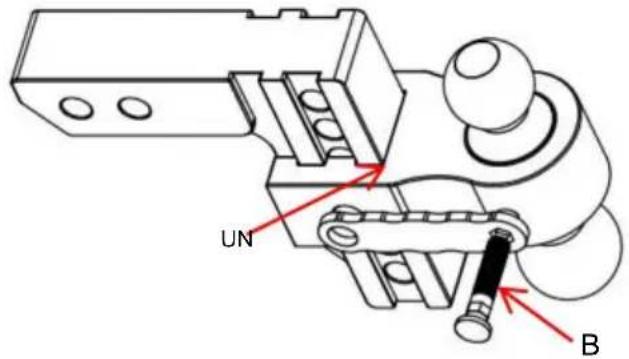

ÉTAPE 3 : B passe à travers A, tourne dans la balle et tourne avec votre main jusqu'à ce qu'il soit légèrement serré.

ÉTAPE 4 : Utilisez A pour continuer à serrer le boulon B.

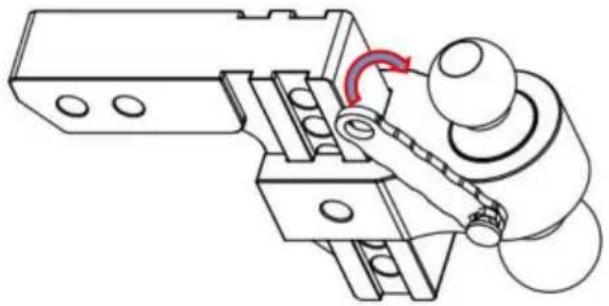

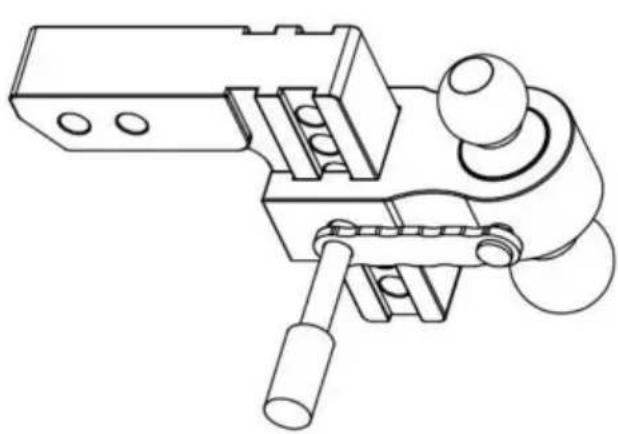

ÉTAPE 5 : Sortez et faites pivoter pour vous aligner avec le trou de départ.

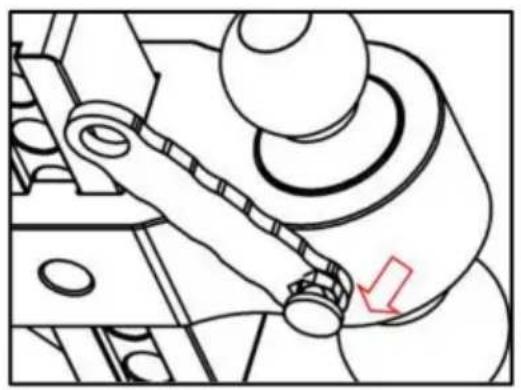

ÉTAPE 6 : Fixez avec le verrou de la remorque après l'avoir déplacé à la hauteur appropriée.

Anneaux en caoutchouc

REMARQUE : Des anneaux en caoutchouc sont placés sur les deux côtés intérieurs selon les besoins pour réduire le bruit.

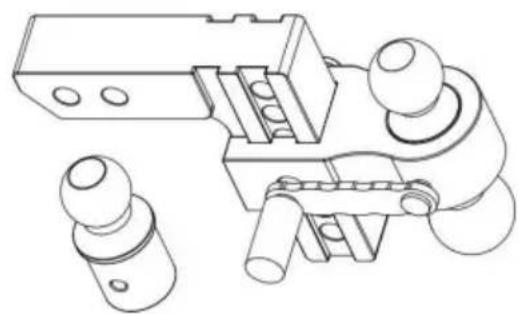

ÉTAPE 7 : Installation terminée. Si vous devez retirer et remplacer d'autres rotules, reportez-vous aux étapes précédentes.

NOTE!

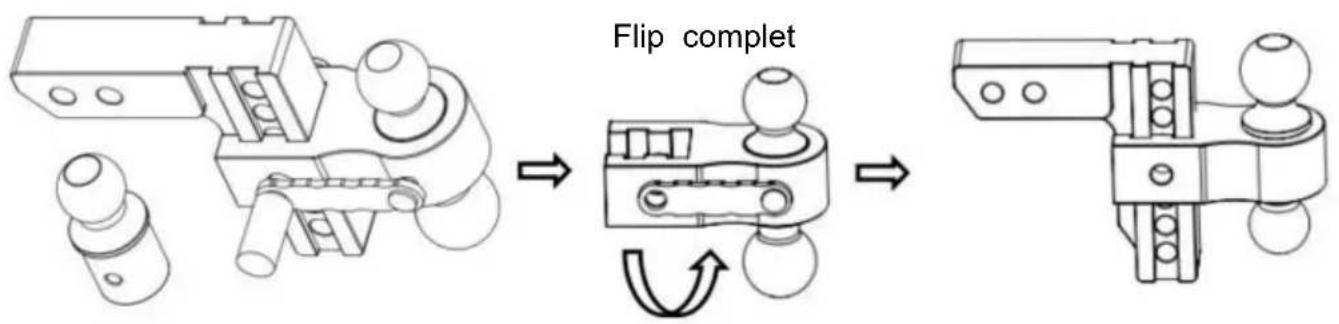

La conversion des rotules de 2" et 2-5/16" ne nécessite pas de retrait séparé des rotules, seul l'ensemble du composant est retourné et installé.

SCÉNARIOS D'APPLICATION

1. Vérifiez régulièrement les boulons et les goupilles de sécurité. Inspectez tout l'équipement pour déceler tout défaut de serrage ou de fixation.
   Vérifiez les pièces usées avant chaque utilisation et remplacez-les ou resserrez-les si nécessaire.
2. Ne pas surcharger.
3. Veuillez nettoyer le produit à un moment où du sable ou du gravier adhère dessus.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support
