Type de produit	Attelage remorque (support à bille)
Marque	Vevor
Modèle	TK-2,5"/DROP6"
Catégorie	Attelage remorque
Taille du récepteur	2,5 pouces
Chute maximale	6 pouces
Diamètre de boule	2" et 2-5/16" (boule double)
Capacité de remorquage max (PBT)	15 000 lb (22 000 lb en charge de poussée)
Matériau	Acier haute résistance
Fonctions principales	Remorquage de véhicules, caravanes, remorques
Entretien et nettoyage	Nettoyer régulièrement, vérifier l'usure et les fissures avant chaque utilisation, resserrer si nécessaire
Sécurité	Ne pas dépasser la capacité ; utiliser des chaînes de sécurité ; vérifier les goupilles et verrous ; attention au chargement dynamique
Pièces détachées et réparabilité	Pièces disponibles : goupilles d'attelage, verrous de sécurité, tampons silencieux, bouchon ; remplacer immédiatement les pièces défectueuses
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Assistance technique	www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (Australie)	SIHAO PTY LTD, Eastwood NSW 2122
Importateur (États-Unis)	Sanven Technology Ltd, Rancho Cucamonga, CA 91730
Importateur (UE)	E-CrossStu GmbH, Francfort-sur-le-Main

FOIRE AUX QUESTIONS - TK-2.5"-DROP6 Vevor

Quelle est la capacité de remorquage maximale du modèle TK-2.5"-DROP6 ?

La capacité de remorquage maximale est de 15 000 lb (poids brut de la remorque) et de 22 000 lb en charge de poussée. Respectez toujours les limites du véhicule tracteur.

Comment installer l'attelage sur le véhicule ?

Insérez le support de canal dans le récepteur du véhicule, fixez-le avec la goupille d'attelage. Déterminez la hauteur de boule en mettant la remorque à niveau et mesurez du bas de la languette au sol. Placez la double boule dans le trou le plus proche de cette mesure sur le support. Fixez les verrous de sécurité et le bouchon.

Puis-je utiliser une goupille d'attelage non fournie par Vevor ?

Non, l'utilisation d'une broche autre que celle du fabricant peut constituer un grave danger pour la sécurité et annule la garantie. Utilisez uniquement les pièces d'origine.

Comment entretenir l'attelage ?

Vérifiez régulièrement les boulons, goupilles et verrous. Nettoyez le sable et le gravier. Inspectez les pièces usées avant chaque utilisation et remplacez-les si nécessaire. Ne surchargez pas l'attelage.

L'attelage peut-il être utilisé avec un récepteur de 2 pouces ?

Non, ce modèle est conçu pour un récepteur de 2,5 pouces. Vérifiez la taille de votre récepteur avant l'achat.

Que faire si l'attelage fait du bruit en roulant ?

Le produit est équipé de tampons silencieux (coussin amortisseur installé en usine) et d'anneaux en caoutchouc sur les verrous. Vérifiez qu'ils sont en place et en bon état. Vous pouvez retirer ou ajouter des anneaux selon les besoins.

Quelles sont les précautions de sécurité importantes ?

Ne dépassez jamais la capacité recommandée. Attachez toujours des chaînes de sécurité entre le véhicule et la remorque. Soyez conscient du chargement dynamique qui peut endommager le produit. Ne l'utilisez pas comme un jouet.

Où puis-je trouver le manuel complet ou une assistance technique ?

Le manuel est disponible en téléchargement gratuit sur notre site. Pour l'assistance technique, rendez-vous sur www.vevor.com/support.

Quels types de boules sont fournis ?

Le modèle est livré avec une boule double de diamètres 2 pouces et 2-5/16 pouces, permettant de s'adapter à différentes remorques.

Comment savoir si la hauteur de boule est correcte ?

Mettez la remorque à niveau horizontalement. Mesurez la distance entre le bas de la languette de la remorque et le sol. Choisissez le trou sur le support de canal qui correspond le mieux à cette mesure. La boule doit être à une hauteur permettant à la remorque de rouler à plat.

MODE D'EMPLOI TK-2.5"-DROP6 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

ATTELAGES À BOULE

MODÈLE : 2"-DROP6" / 2"-DROP8" / 2"-DROP10" /

2,5"-DROP6" / 2,5"-DROP8" / 2,5"-DROP10" /

TK-2"-DROP6" / TK-2"-DROP8" / TK-2"-DROP10" /

TK-2,5"-DROP6" / TK-2,5"-DROP8" / TK-2,5"-DROP10"

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORT À BILLE

ATTELAGES

MODÈLE : 2"-DROP6" / 2"-DROP8" / 2"-DROP10" / 2,5"-DROP6" /

2,5"-DROP8" / 2,5"-DROP10" / TK-2"-DROP6" / TK-2"-DROP8"

/ TK-2"-DROP10" / TK-2,5"-DROP6" / TK-2,5"-DROP8" / TK-2,5"-DROP10"

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous

contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire attentivement le manuel d'instructions.

AVERTISSEMENT :

1. Ne dépassez jamais la capacité de remorquage recommandée par le constructeur du véhicule. Les valeurs nominales du système de montage sont destinées à représenter les capacités du produit et ne reflètent en aucun cas les cotes ou la capacité du système de remorquage avec lequel il est utilisé. Le consommateur ou l'opérateur est fortement conseillé de connaître les valeurs nominales des différents composants du système de remorquage et de ne jamais dépasser les limites du composant le moins bien noté utilisé.
2. L'utilisation d'une broche autre que celle du fabricant du système de montage pourrait constituer un grave danger pour la sécurité et annulera la garantie. Ne jamais atteler les chaînes de sécurité d'une remorque au système de montage.
3. L'installation d'une chaîne de sécurité entre le véhicule et les accessoires est fortement recommandée.
4. Soyez conscient du danger de « chargement dynamique ». Cette situation se produit lorsqu'une charge est déposée sur le produit, ce qui entraîne une charge excessive à court terme. Le chargement dynamique peut endommager et faire échouer le produit et/ou l'accessoire attaché et causer des blessures corporelles aux personnes à proximité.
5. Assurez-vous que les chaînes de sécurité fonctionnent librement autour du système de montage et ne s'emmêlent pas.
6. Ce produit n'est pas un jouet et ne peut pas être utilisé comme jouet pour les enfants.
7. N'oubliez pas que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. La personne qui met en place et utilise ce produit doit toujours faire preuve de bon sens.

PRUDENCE :

1. Les accessoires défectueux doivent être remplacés immédiatement. Des accessoires défectueux peuvent entraîner des blessures corporelles et des dommages matériels.
2. Pendant leur période d'utilisation, les accessoires doivent être vérifiés pour détecter l'usure, les fissures et autres dommages.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

REMARQUE : Veuillez faire correspondre votre achat.

Modèle	Récepteur Tube	Maximum Baisse	Bande-annonce Balle	Max. Brut Remorque WT
2"-DROP6"	2"	6"	2" + 2-5/16"	10 000 lb/14 000 livres
2"-DROP8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5"	6"		10 000 lb/14 500 livres
2,5"-DROP8"	2,5"	8"
2,5"-DROP10"	2,5"	10"
TK-2"-DROP6"	2"	6"		12 500 lb/21 500 lb
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
	2,5"	6"TK-2,5"-DROP6"		15 000 lb/22 000 livres
TK-2,5"-DROP8"	2,5"	8"
TK-2,5"-DROP10"	2,5"	10"

LISTE DES PIÈCES

3 Serrure de sécurité x 2

4 Prise x 1

5 Goupille d'attelage x 3

6 Tampon silencieux x 4

MONTAGE ET INSTALLATION

Étape 1 :

Insérer dans l'attelage de remorque. Commencez par installer le support de canal (n° 1) dans le récepteur d'attelage de remorque. Ensuite, fixez-le avec la goupille d'attelage (n° 5).

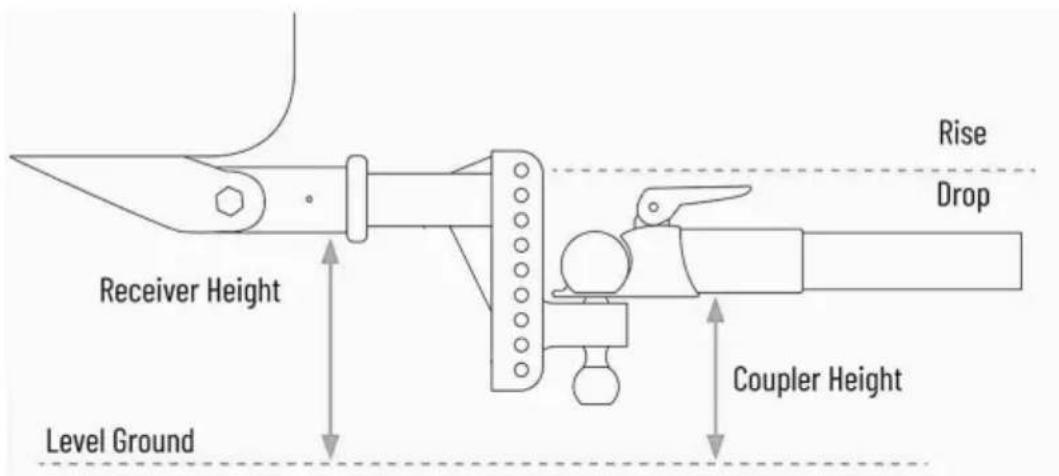

Déterminer la hauteur de boule requise : déterminez la hauteur de boule appropriée en mettant la remorque à niveau et en mesurant du bas de la languette de la remorque au sol. Voir ci-dessous.

Trouvez le trou le plus proche de cette mesure sur le support de canal (n° 1). La goupille supérieure de la double boule (n° 2) ira dans ce trou. Fixez tous les verrous de sécurité (n° 3) et le bouchon (n° 4) avec les goupilles d'attelage (n° 5).

DÉTAILS D'INSTALLATION

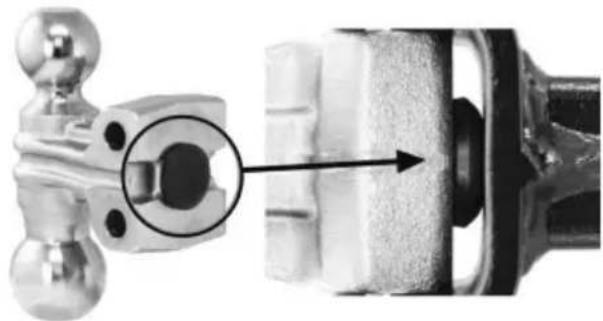

1. Un coussin amortisseur est installé à l'arrière de la partie à double rotule (installé en usine et n'a pas besoin d'être installé par l'utilisateur) pour garantir que le produit ne fera pas de bruit anormal lorsque le véhicule roule.

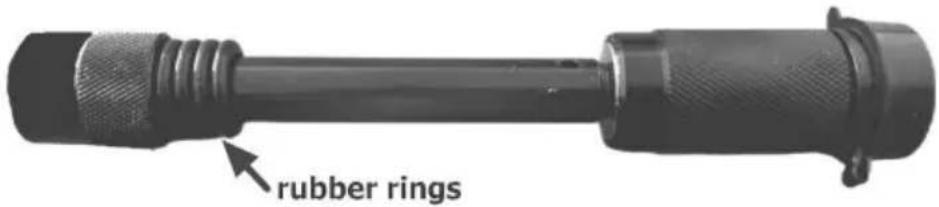

1. Pour éviter que le verrou de sécurité ne tremble après l'installation, le verrou de sécurité est équipé de 4 anneaux en caoutchouc. L'installation peut ne pas nécessiter beaucoup d'anneaux en caoutchouc, et certains peuvent être retirés selon les besoins.

1. Il y a 4 tampons silencieux dans les accessoires ; choisissez la quantité correspondante en fonction des besoins d'installation.

1. Vérifiez régulièrement les boulons et les goupilles de sécurité. Inspectez tout l'équipement pour déceler tout défaut de serrage ou de fixation. Vérifiez les pièces usées avant chaque utilisation et remplacez-les ou resserrez-les si nécessaire.
2. Ne pas surcharger.
3. Veuillez nettoyer le produit à un moment où du sable ou du gravier colle dessus.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
