TK-2.5"-DROP6 - Hak holowniczy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zaczep holowniczy (wspornik kulowy)
Marka	Vevor
Model	TK-2,5"/DROP6"
Kategoria	Zaczep holowniczy
Rozmiar gniazda	2,5 cala
Max. zniżka	6 cali
Średnica kuli	2" i 2-5/16" (kula podwójna)
Maks. udźwig (DMC)	15 000 funtów (22 000 funtów przy obciążeniu pchającym)
Materiał	Stal wysokiej wytrzymałości
Główne funkcje	Holowanie pojazdów, przyczep kempingowych, przyczep
Konserwacja i czyszczenie	Regularnie czyścić, przed każdym użyciem sprawdzać zużycie i pęknięcia, w razie potrzeby dokręcić
Bezpieczeństwo	Nie przekraczać udźwigu; używać łańcuchów bezpieczeństwa; sprawdzać sworznie i zamki; uwaga na dynamiczne obciążenie
Części zamienne i naprawa	Dostępne części: sworznie zaczepu, zamki bezpieczeństwa, ciche podkładki, zaślepka; natychmiast wymieniać uszkodzone części
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support
Pomoc techniczna	www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer (Australia)	SIHAO PTY LTD, Eastwood NSW 2122
Importer (USA)	Sanven Technology Ltd, Rancho Cucamonga, CA 91730
Importer (UE)	E-CrossStu GmbH, Frankfurt nad Menem

Często zadawane pytania - TK-2.5"-DROP6 Vevor

Jaka jest maksymalna ładowność holownicza modelu TK-2.5"-DROP6?

Maksymalna ładowność holownicza wynosi 15 000 funtów (masa brutto przyczepy) i 22 000 funtów przy obciążeniu pchającym. Zawsze przestrzegaj limitów pojazdu ciągnącego.

Jak zamontować zaczep na pojeździe?

Włóż wspornik kanałowy do gniazda pojazdu, przymocuj go sworzniem zaczepu. Określ wysokość kuli, poziomując przyczepę i mierząc od dołu języczka do podłoża. Umieść podwójną kulę w otworze najbliższym tej miary na wsporniku. Zamocuj zamki bezpieczeństwa i zaślepkę.

Czy mogę użyć sworznia zaczepu niepochodzącego od Vevor?

Nie, użycie sworznia innego niż producenta może stanowić poważne zagrożenie bezpieczeństwa i unieważnia gwarancję. Używaj tylko oryginalnych części.

Jak konserwować zaczep?

Regularnie sprawdzaj śruby, sworznie i zamki. Czyść piasek i żwir. Przed każdym użyciem sprawdź zużyte części i wymień je w razie potrzeby. Nie przeciążaj zaczepu.

Czy zaczep może być używany z gniazdem 2 cali?

Nie, ten model jest przeznaczony do gniazda 2,5 cala. Przed zakupem sprawdź rozmiar swojego gniazda.

Co zrobić, jeśli zaczep hałasuje podczas jazdy?

Produkt jest wyposażony w ciche podkładki (poduszka amortyzująca zamontowana fabrycznie) i gumowe pierścienie na zamkach. Sprawdź, czy są na miejscu i w dobrym stanie. Możesz zdjąć lub dodać pierścienie w zależności od potrzeb.

Jakie są ważne środki ostrożności?

Nigdy nie przekraczaj zalecanej ładowności. Zawsze przyczepiaj łańcuchy bezpieczeństwa między pojazdem a przyczepą. Bądź świadomy dynamicznego obciążenia, które może uszkodzić produkt. Nie używaj go jako zabawki.

Gdzie mogę znaleźć pełną instrukcję lub pomoc techniczną?

Instrukcja jest dostępna do bezpłatnego pobrania na naszej stronie. Pomoc techniczną znajdziesz na www.vevor.com/support.

Jakie rodzaje kul są dostarczane?

Model jest dostarczany z podwójną kulą o średnicach 2 cali i 2-5/16 cala, umożliwiającą dopasowanie do różnych przyczep.

Jak sprawdzić, czy wysokość kuli jest prawidłowa?

Poziomo wypoziomuj przyczepę. Zmierz odległość od dołu języczka przyczepy do podłoża. Wybierz otwór na wsporniku kanałowym, który najlepiej odpowiada tej mierze. Kula powinna znajdować się na wysokości pozwalającej przyczepie jechać płasko.

INSTRUKCJA OBSŁUGI TK-2.5"-DROP6 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

ZACZEPY KULOWE

MODEL: 2"-DROP6" / 2"-DROP8" / 2"-DROP10" /

2,5"-DROP6" / 2,5"-DROP8" / 2,5"-DROP10"/

TK-2"-DROP6" /TK-2"-DROP8" /TK-2"-DROP10" /

TK-2,5"-DROP6"/TK-2,5"-DROP8"/TK-2,5"-DROP10"

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MOCOWANIE PIŁKI

ZACZEPY

MODEL: 2"-DROP6"/ 2"-DROP8"/ 2"-DROP10"/ 2,5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6" /TK-2"-DROP8"

/TK-2"-DROP10" /TK-2,5"-DROP6" /TK-2,5"-DROP8" /TK-2,5"-DROP10"

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownicy powinni uważnie przeczytać instrukcję obsługi.

OSTRZEŻENIE:

1. Nigdy nie przekraczaj zalecanej przez producenta pojazdu maksymalnej siły holowania. Oceny systemu montażowego mają na celu przedstawienie możliwości produktu i w żaden sposób nie odzwierciedlają ocen ani pojemności systemu holowniczego, z którym jest używany. Konsument lub operator jest zdecydowanie zalecany do zapoznania się z ocenami poszczególnych podzespołów holownika systemu i nigdy nie przekraczać limitów komponentu o najniższej ocenie używanego.
2. Użycie innego bolca niż ten producenta systemu mocowania może być poważnym zagrożeniem dla bezpieczeństwa i unieważni gwarancję. Nigdy nie podłączaj przyczepy łańcuchy bezpieczeństwa do systemu montażowego.
3. Montaż łańcucha bezpieczeństwa pomiędzy pojazdem a akcesoriami jest wysoce zalecany.
4. Należy być świadomym niebezpieczeństwa „obciążenia dynamicznego”. Taka sytuacja ma miejsce, gdy ładunek spada na produkt, powodując nadmierne krótkotrwałe obciążenie. Obciążenie dynamiczne może uszkodzić i spowodować awarię produktu i/lub dołączonego akcesorium i spowodować obrażenia ciała osób znajdujących się w pobliżu.
5. Upewnij się, że łańcuchy bezpieczeństwa poruszają się swobodnie wokół systemu montażowego i nie daj się wpłatać.
6. Produkt nie jest zabawką i nie może być używany jako zabawka dla dzieci.
7. Pamiętaj, że omówione wcześniej ostrzeżenia nie mogą obejmować wszystkich możliwych zdarzeń i okoliczności. Osoba, która to konfiguruje i używa

Produkt należy zawsze wybierać z uwzględnieniem zdrowego rozsądku.

OSTROŻNOŚĆ:

1. Wadliwe akcesoria należy natychmiast wymienić. Wadliwe akcesoria mogą powodować obrażenia ciała i szkody materialne.
2. W trakcie użytkowania należy sprawdzać akcesoria pod kątem zużycia, pęknięć i innych uszkodzeń.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

UWAGA: Proszę dopasować swój zakup.

Model	Odbiornik Rura	Maksymalny Upuszczać	Przyczepa Piłka	Maks. brutto Przyczepa WT
2"-SPAD 6"	2"	6"	2" + 2-5/16"	10000 funtów/ 14000 funtów
2"-SPAD 8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5"	6"		10000 funtów/ 14500 funtów
2,5"-SPAD 8"	2,5"	8"
2,5"-SPAD 10"	2,5"	10"
TK-2"-DROP6"	2"	6"		12500 funtów/ 21500 funtów
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
	2,5"	6"TK-2,5"-DROP6"		15000 funtów/ 22000 funtów
	2,5"TK-2,5"-DROP8"
TK-2,5"-DROP10"	2,5"	10"

LISTA CZĘŚCI

1 Mocowanie kanału x 1

2 Podwójna piłka x 1

3 Zamek zabezpieczający x 2

4 Wtyczka x 1

5 Sworzeń zaczepowy x 3

6 Podkładka tłumika x 4

MONTAŻ I INSTALACJA

Krok 1:

Włóż do zaczepu przyczepy. Zacznij od zainstalowania uchwytu kanału (#1) w odbiorniku zaczepu przyczepy. Następnie zabezpiecz go sworzniem zaczepu (#5).

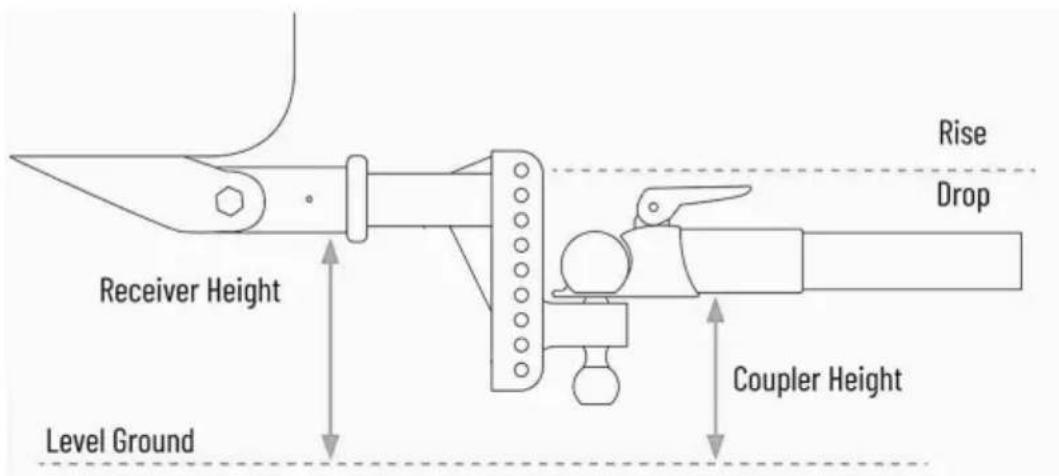

Określ wymaganą wysokość kuli. Określ właściwą wysokość kuli, wypoziomowując przyczepę i mierząc od spodu języka przyczepy do podłoża. Zobacz poniżej.

Znajdź otwór najbliższy temu pomiarowi na mocowaniu kanału (#1). Górny sworzeń podwójnej kuli (#2) będzie wchodził w ten otwór. Zabezpiecz wszystkie blokady bezpieczeństwa (#3) i zaślepkę (#4) za pomocą sworzni zaczepowych (#5).

SZCZEGÓŁY INSTALACJI

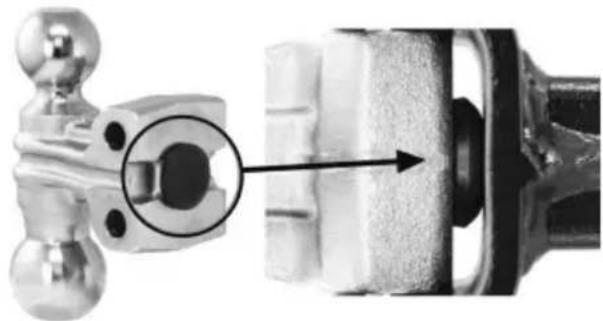

1. Z tyłu podwójnej głowicy kulowej zamontowano podkładkę amortyzującą wstrząsy (montowaną w fabryce, użytkownik nie musi jej montować), aby mieć pewność, że produkt nie będzie wydawał nietypowych dźwięków podczas jazdy.

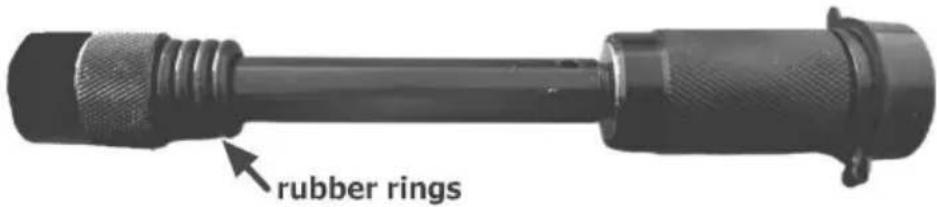

1. Aby zapobiec drganiom blokady bezpieczeństwa po instalacji, blokada bezpieczeństwa jest wyposażona w 4 gumowe pierścienie. Instalacja może nie wymagać wielu gumowych pierścieni, a niektóre można usunąć w razie potrzeby.

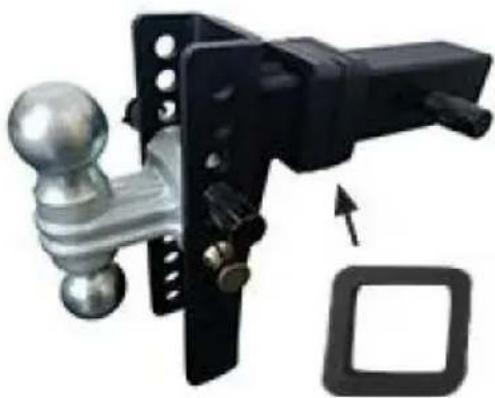

1. W zestawie znajdują się 4 podkładki tłumiące; należy wybrać odpowiednią liczbę w zależności od potrzeb montażowych.

1. Regularnie sprawdzaj śruby i sworznie zabezpieczające. Sprawdź cały sprzęt pod kątem luźnych lub zużytych części i w razie potrzeby wymień je lub dokręć przed każdym użyciem.
2. Nie przeciążaj.
3. Proszę wyczyścić produkt w momencie, gdy gromadzi się na nim piasek lub żwir.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
