Producttype	Trekhaak (kogelsteun)
Merk	Vevor
Model	TK-2,5"/DROP6"
Categorie	Aanhangwagenkoppeling
Receptor maat	2,5 inch
Maximale val	6 inch
Kogeldiameter	2" en 2-5/16" (dubbele kogel)
Max trekvermogen (bruto aanhangwagen gewicht)	15.000 lb (22.000 lb in duwbelasting)
Materiaal	Hoogwaardig staal
Belangrijkste functies	Trekken van voertuigen, caravans, aanhangwagens
Onderhoud en reiniging	Regelmatig reinigen, controleren op slijtage en scheuren voor elk gebruik, indien nodig aandraaien
Veiligheid	Niet overschrijden van de capaciteit; veiligheidskettingen gebruiken; pennen en sloten controleren; let op dynamische belasting
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar: koppelingspennen, veiligheidssloten, geluiddempende kussens, dop; defecte onderdelen onmiddellijk vervangen
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Technische ondersteuning	www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (Australië)	SIHAO PTY LTD, Eastwood NSW 2122
Importeur (Verenigde Staten)	Sanven Technology Ltd, Rancho Cucamonga, CA 91730
Importeur (EU)	E-CrossStu GmbH, Frankfurt am Main

Veelgestelde vragen - TK-2.5"-DROP6 Vevor

Wat is het maximale trekvermogen van model TK-2.5"-DROP6?

Het maximale trekvermogen is 15.000 lb (bruto aanhangwagen gewicht) en 22.000 lb in duwbelasting. Houd altijd rekening met de limieten van het trekkende voertuig.

Hoe installeer ik de trekhaak op het voertuig?

Plaats de kanaalsteun in de receptor van het voertuig, bevestig deze met de koppelingspen. Bepaal de kogelhoogte door de aanhangwagen waterpas te zetten en meet van de onderkant van de lip tot de grond. Plaats de dubbele kogel in het gat dat het dichtst bij deze meting op de steun ligt. Bevestig de veiligheidssloten en de dop.

Kan ik een koppelingspen gebruiken die niet door Vevor is geleverd?

Nee, het gebruik van een andere pen dan die van de fabrikant kan een ernstig veiligheidsrisico vormen en maakt de garantie ongeldig. Gebruik alleen originele onderdelen.

Hoe onderhoud ik de trekhaak?

Controleer regelmatig de bouten, pennen en sloten. Verwijder zand en grind. Inspecteer versleten onderdelen voor elk gebruik en vervang ze indien nodig. Overbelast de trekhaak niet.

Kan de trekhaak worden gebruikt met een receptor van 2 inch?

Nee, dit model is ontworpen voor een receptor van 2,5 inch. Controleer de maat van uw receptor voor aankoop.

Wat te doen als de trekhaak geluid maakt tijdens het rijden?

Het product is uitgerust met geluiddempende kussens (demperkussen in de fabriek geïnstalleerd) en rubberen ringen op de sloten. Controleer of ze aanwezig en in goede staat zijn. U kunt ringen verwijderen of toevoegen indien nodig.

Wat zijn de belangrijke veiligheidsmaatregelen?

Overschrijd nooit de aanbevolen capaciteit. Bevestig altijd veiligheidskettingen tussen het voertuig en de aanhangwagen. Wees u bewust van dynamische belasting die het product kan beschadigen. Gebruik het niet als speelgoed.

Waar kan ik de volledige handleiding of technische ondersteuning vinden?

De handleiding is gratis te downloaden op onze website. Voor technische ondersteuning ga naar www.vevor.com/support.

Welke soorten kogels worden meegeleverd?

Het model wordt geleverd met een dubbele kogel met diameters van 2 inch en 2-5/16 inch, waardoor het geschikt is voor verschillende aanhangwagens.

Hoe weet ik of de kogelhoogte correct is?

Zet de aanhangwagen waterpas. Meet de afstand tussen de onderkant van de lip van de aanhangwagen en de grond. Kies het gat op de kanaalsteun dat het beste bij deze meting past. De kogel moet op een hoogte zijn zodat de aanhangwagen vlak rijdt.

GEBRUIKSAANWIJZING TK-2.5"-DROP6 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparing die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken; dit betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij raden u aan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

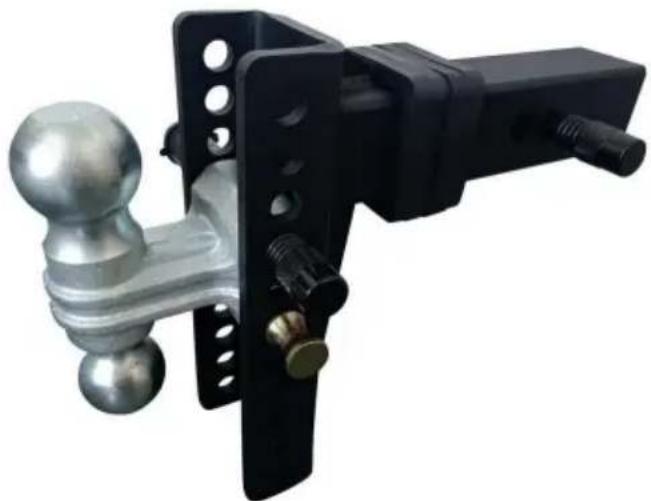

KOGELHOUDER

HAKEN

MODEL: 2"-DROP6"/2"-DROP8"/2"-DROP10"/2.5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6"/TK-2"-DROP8"

/TK-2"-DROP10" /TK-2,5"-DROP6" /TK-2,5"-DROP8"/TK-2,5"-DROP10"

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moeten gebruikers de gebruiksaanwijzing zorgvuldig lezen.

WAARSCHUWING:

1. Overschrijd nooit de door de voertuigfabrikant aanbevolen trekkracht. De beoordelingen van het montagesysteem zijn bedoeld om de capaciteit van het product aan te geven en weerspiegelen op geen enkele manier de beoordelingen of capaciteit van het sleepsysteem waarmee het wordt gebruikt. De consument of exploitant wordt sterk geadviseerd om de beoordelingen van de verschillende onderdelen van het sleepsysteem te leren kennen en overschrijd nooit de limieten van het onderdeel met de laagste beoordeling.
2. Het gebruik van een andere pen dan die van de fabrikant van het montagesysteem kan een ernstig veiligheidsrisico vormen en de garantie ongeldig maken. Koppel nooit een aanhanger aan veiligheidskettingen aan het montagesysteem.
3. Het installeren van een veiligheidsketting tussen het voertuig en de accessoires is zeer aanbevolen.
4. Wees u bewust van het gevaar van "dynamische belasting". Deze situatie doet zich voor wanneer er een lading op het product wordt gedropt, wat resulteert in een buitensporige kortetermijnbelasting. Dynamische belasting kan het product en/of de

aangesloten accessoires beschadigen en persoonlijk letsel veroorzaken bij mensen in de buurt.

1. Zorg ervoor dat de veiligheidskettingen vrij rond het montagesysteem kunnen bewegen en raak er niet in verstrikt.
2. Dit product is geen speelgoed en mag niet als speelgoed voor kinderen worden gebruikt.
3. Bedenk dat de eerder besproken waarschuwingen niet alle problemen kunnen dekken.

mogelijke gebeurtenissen en omstandigheden. De persoon die dit product opzet en gebruikt, moet altijd met gezond verstand worden beoordeeld.

VOORZICHTIGHEID:

1. Defecte accessoires dienen onmiddellijk vervangen te worden. Defecte accessoires kunnen leiden tot persoonlijk letsel en materiële schade.
2. Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere schade.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

LET OP: Zorg dat de prijs overeenkomt met uw aankoop.

Model	OntvangerBuis	MaximaalDruppel	AanhangwagenBal	Max. BrutoAanhangwagen WT
2"-DROP6"	2"	6"	2" + 2-5/16"	10000 pond/14000 pond
2"-DROP8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5"	6"		10000 pond/14500 pond
2,5"-DROP8"	2,5"	8"
2,5"-DROP10"	2,5"	10"
TK-2"-DROP6"	2"	6"		12500 pond/21500 pond
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
TK-2,5"-DROP6" 6"	2,5"			15000 pond/22000 pond
TK-2,5"-DROP8" 2,5"		8"
TK-2,5"-DROP10"	2,5"	10"

ONDERDELENLIJST

3 Veiligheidsslot x 2

4 Stekker x 1

5 Trekpen x 3

6 Geluiddemper pad x 4

MONTAGE & INSTALLATIE

Stap 1:

Plaats in de trekhaak Begin met het installeren van de kanaalbevestiging (#1) in de trekhaakontvanger. Bevestig deze vervolgens met de trekhaakpen (#5).

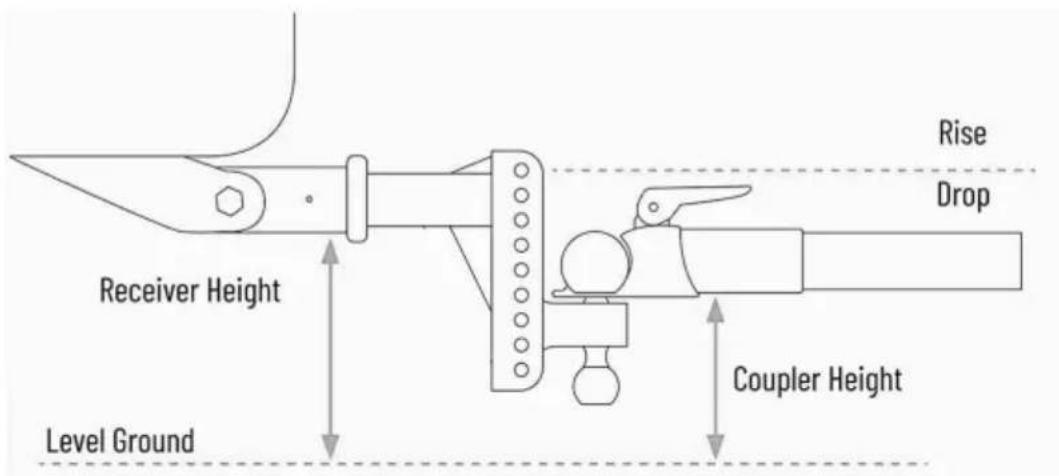

Bepaal de vereiste kogelhoogte Bepaal de juiste kogelhoogte door de trailer waterpas te zetten en te meten vanaf de onderkant van de trailertong tot aan de grond. Zie hieronder.

Zoek het gat dat het dichtst bij die meting ligt op de kanaalbevestiging (#1). De bovenste pen van de dual-ball (#2) gaat in dat gat. Bevestig alle veiligheidssloten (#3) en plug (#4) met de trekpennen (#5).

INSTALLATIEGEGEVENS

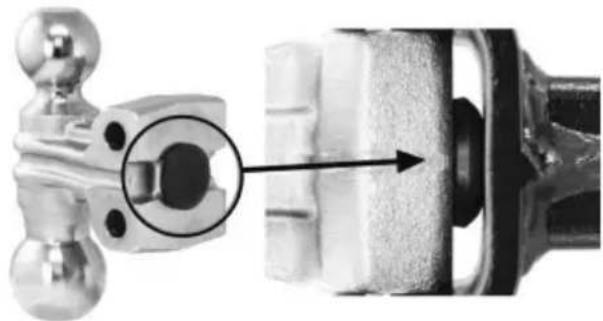

1. Aan de achterkant van het dubbele kogelkopgedeelte is een schokabsorberend kussentje aangebracht (geïnstalleerd in de fabriek en hoeft niet door de gebruiker te worden geïnstalleerd) om ervoor te zorgen dat het product geen abnormale geluiden maakt

tijdens het rijden.

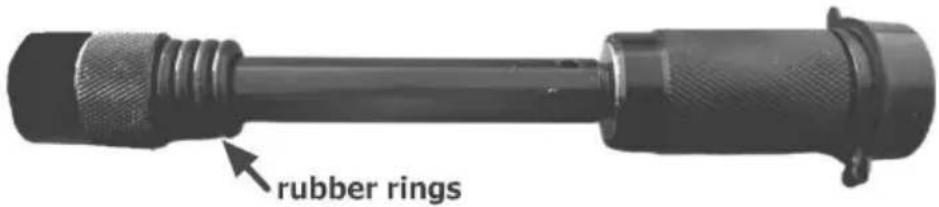

1. Om te voorkomen dat het veiligheidsslot na installatie gaat schudden, is het veiligheidsslot uitgerust met 4 rubberen ringen. De installatie vereist mogelijk niet veel rubberen ringen en sommige kunnen indien nodig worden verwijderd.

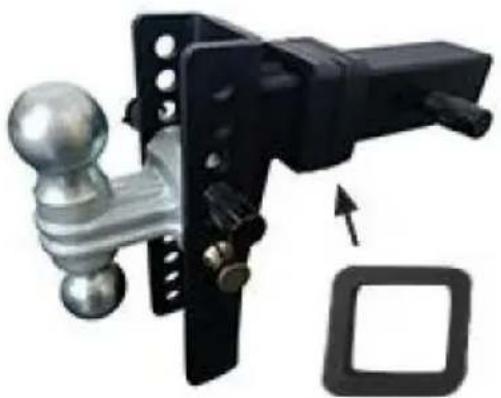

1. Er zijn 4 geluiddempers in de accessoires opgenomen; kies het juiste aantal op basis van de installatiebehoeften.

1. Controleer bouten en veiligheidspennen regelmatig. Controleer alle apparatuur op losse of versleten onderdelen vóór elk gebruik en vervang of draai ze indien nodig vast.
2. Overbelast niet.
3. Maak het product schoon zodra er zand of grind op blijft plakken.
