Tipo di prodotto	Gancio a sfera (sistema di montaggio con caduta regolabile)
Marca	Vevor
Modello	AL-2-DROP8
Capacità di traino massima	8.000 lb (3.629 kg) con sfera 1-7/8 pollici 10.000 lb (4.536 kg) con sfera 2 pollici 15.000 lb (6.804 kg) con sfera 2-5/16 pollici
Altezza di caduta/salita	8 pollici (203 mm)
Dimensioni della sfera incluse	1-7/8 pollici, 2 pollici e 2-5/16 pollici (intercambiabili)
Dimensione del ricevitore compatibile	2 pollici
Materiale	Lega di alluminio
Colore	Argento
Dimensioni (circa)	Larghezza: 7,87 pollici (200 mm) Altezza di caduta: 8 pollici (203 mm) Diametro foro per spinotto: 0,67 pollici (17 mm)
Funzioni principali	Rotazione regolabile per l'allineamento; design antifurto con rimozione rapida della sfera; riduzione del rumore grazie agli anelli in gomma
Manutenzione e pulizia	Pulire dopo l'uso per rimuovere sabbia o ghiaia; controllare regolarmente bulloni e spinotti di sicurezza; sostituire le parti usurate
Sicurezza	Non superare la capacità di traino del veicolo; utilizzare catene di sicurezza; non utilizzare mai spinotti non del produttore; ispezione prima di ogni utilizzo
Ricambi e riparabilità	Sfere di traino intercambiabili disponibili; spinotti e blocchi di traino; contattare il supporto Vevor per i ricambi
Informazioni generali	Garanzia elettronica e assistenza tecnica su www.vevor.com/support; fabbricato in Cina; importato da Sanven Technology (USA)

Domande frequenti - AL-2-DROP8 Vevor

Qual è la capacità di traino massima del modello AL-2-DROP8?

La capacità dipende dalla sfera utilizzata: con la sfera da 1-7/8 pollici, il peso lordo massimo del rimorchio è di 8.000 lb; con la sfera da 2 pollici è di 10.000 lb; con la sfera da 2-5/16 pollici è di 15.000 lb. Non superare mai la capacità raccomandata dal costruttore del veicolo.

Quali dimensioni di sfere sono incluse con il gancio?

Il modello AL-2-DROP8 è fornito con tre sfere intercambiabili: 1-7/8 pollici, 2 pollici e 2-5/16 pollici. Possono essere cambiate rapidamente grazie al design a sblocco rapido.

Come installare il sistema di montaggio?

L'installazione si effettua in più fasi: 1) Installare il sedile a sfera nel ricevitore. 2) Inserire la sfera scelta. 3) Serrare il bullone a mano e poi con un attrezzo. 4) Regolare l'altezza desiderata e fissare con il blocco del rimorchio. Fare riferimento al manuale per i dettagli completi.

Come cambiare la sfera del rimorchio?

Per cambiare la sfera, rimuovere il blocco di sicurezza, allentare il bullone centrale, quindi ruotare la sfera per estrarla. È quindi possibile inserire un'altra sfera e serrare nuovamente. Per le sfere da 2 pollici e 2-5/16 pollici, è sufficiente capovolgere l'intero gruppo senza smontare le sfere singolarmente.

Questo modello è adatto a un ricevitore da 2 pollici?

Sì, il modello AL-2-DROP8 è progettato per adattarsi a un ricevitore da 2 pollici. Assicurarsi che il veicolo sia dotato di questo tipo di ricevitore prima dell'installazione.

Quali precauzioni di sicurezza devo prendere?

Non superare mai la capacità di traino massima. Utilizzare sempre catene di sicurezza tra il veicolo e il rimorchio. Controllare regolarmente bulloni e spinotti. Non utilizzare spinotti diversi da quelli del produttore. Ispezionare l'attrezzatura prima di ogni utilizzo per rilevare crepe o usura.

Come mantenere il gancio?

Pulire il prodotto dopo ogni utilizzo per rimuovere sabbia, ghiaia o sporco. Controllare regolarmente bulloni e spinotti di sicurezza. Sostituire immediatamente qualsiasi parte usurata o danneggiata. Lubrificare le parti mobili se necessario.

Cosa fare se perdo uno spinotto di sicurezza?

Utilizzare solo uno spinotto di sicurezza del produttore Vevor. L'uso di uno spinotto non adatto può costituire un pericolo e annullare la garanzia. Contattare il supporto Vevor per ottenere un ricambio o consultare la pagina prodotto online.

Posso utilizzare questo gancio per rimorchi per barche?

Sì, il gancio AL-2-DROP8 è adatto per rimorchi per barche, a condizione di rispettare la capacità di traino massima e utilizzare la sfera adatta al rimorchio. Assicurarsi inoltre che le catene di sicurezza siano correttamente installate.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. È inoltre possibile contattare il supporto tecnico Vevor tramite www.vevor.com/support per ricevere assistenza o una copia del manuale.

MANUALE UTENTE AL-2-DROP8 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/suppor

GANCI A SFERA

MODELLO: AL-2-DROP6"

AL-2-GOCCIA8"

AL-2.5-DROP4"

AL-2.5-GOCCIA8"

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai grandi marchi top e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Vi ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando La metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

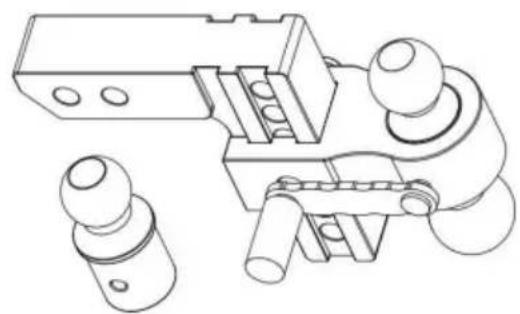

SUPPORTO A SFERA

GANCIO DI TRAINO

NOTA: Foto di riferimento. Fare riferimento al proprio acquisto.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci contattaci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere tutte le istruzioni del manuale attentamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto alla prodotto che hai ricevuto. Perdonaci se non ti informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

1. Non superare mai la portata di traino consigliata dal produttore del veicolo capacità. Le classificazioni del sistema di montaggio sono intese a rappresentare la la capacità del prodotto e non riflettono in alcun modo le valutazioni o la capacità del sistema di traino con cui viene utilizzato. Il consumatore o l'operatore è fortemente consigliato di apprendere le classificazioni dei vari componenti del traino sistema e non superare mai i limiti del componente con il valore nominale più basso usato.
2. L'uso di un perno diverso da quello del produttore del sistema di montaggio potrebbe costituire un serio pericolo per la sicurezza e invaliderà la garanzia. Non agganciare mai il rimorchio catene di sicurezza al sistema di montaggio.
3. L'installazione di una catena di sicurezza tra il veicolo e gli accessori è altamente raccomandato.
4. Essere consapevoli del pericolo del “carico dinamico”. Questa situazione si verifica quando un carico viene lasciato cadere sul prodotto, con conseguente eccessiva durata a breve termine carico. Il carico dinamico può danneggiare e far fallire il prodotto e/o il accessorio collegato e causare lesioni personali alle persone nelle vicinanze.
5. Assicurarsi che le catene di sicurezza funzionino liberamente attorno al sistema di montaggio e non rimanere impigliato.
6. Questo prodotto non è un giocattolo e non può essere utilizzato come giocattolo dai bambini.
7. Ricorda che gli avvertimenti discussi in precedenza non possono coprire tutti possibili eventi e circostanze. La persona che imposta e utilizza questo prodotto deve sempre usare il buon senso.

ATTENZIONE:

1. Gli accessori difettosi devono essere sostituiti immediatamente. Difettoso accessori possono causare lesioni personali e danni materiali.

2. Durante il periodo di utilizzo, gli accessori devono essere controllati per verificare che non presentino usura, crepe o altri danni.

SALVA QUESTE ISTRUZIONI

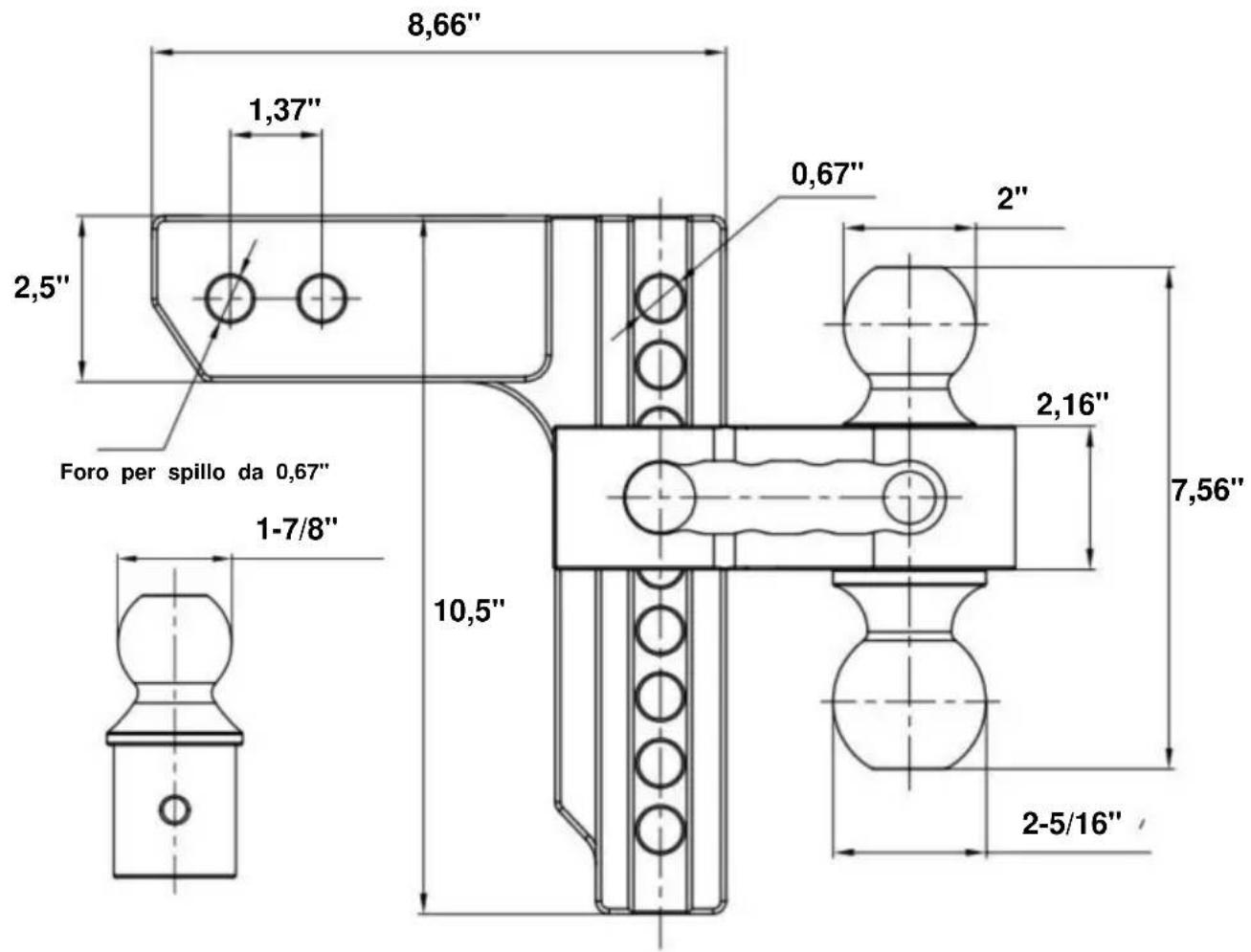

MODELLO E PARAMETRI

NOTA: si prega di abbinare il proprio acquisto.

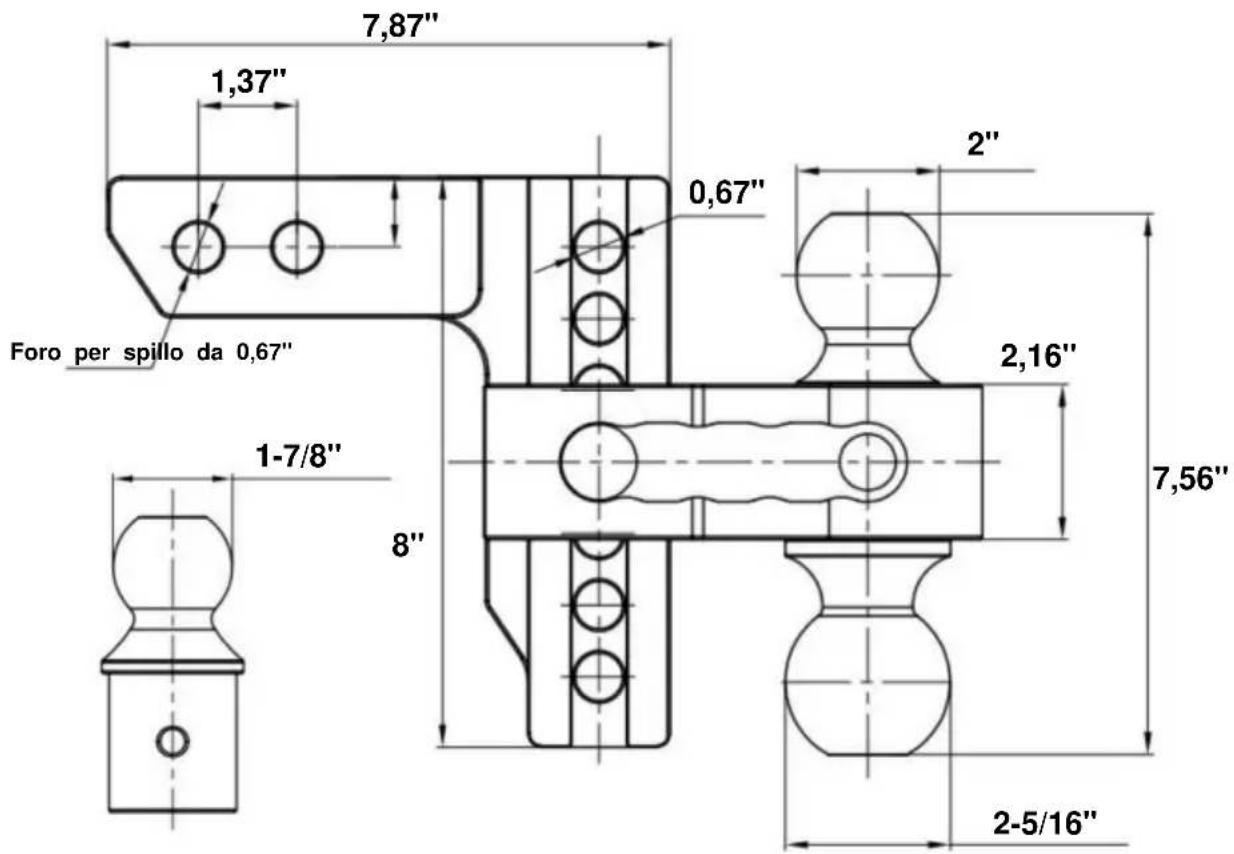

Elenco dei componenti:

Modello	AL-2-goccia6"
Palla da rimorchio	1-7/8"+2"+2-5/16"
Adatto al ricevitore	2"
Caduta/Aumento	6"
Peso massimo lordo del rimorchio	8000 libbre (1-7/8")/10000 libbre (2")/15000 libbre (2-5/16")
Colore soggetto	Argento
Materiale	Lega di alluminio

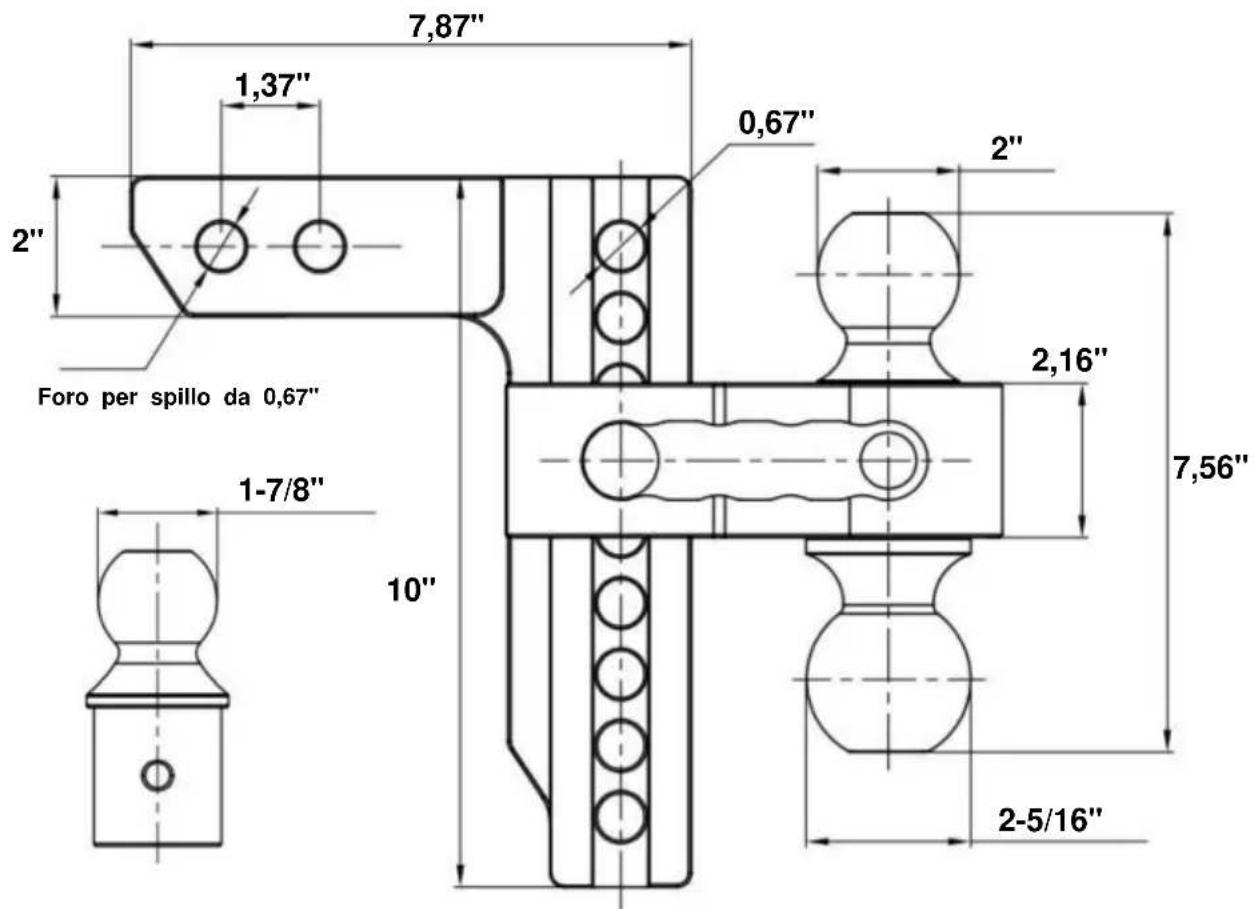

Elenco dei componenti:

Modello	AL-2-goccia8"
Palla da rimorchio	1-7/8"+2"+2-5/16"
Adatto al ricevitore	2"
Caduta/Aumento	8"
Peso massimo lordo del rimorchio	8000 libbre (1-7/8")/10000 libbre (2")/15000 libbre (2-5/16")
Colore soggetto	Argento
Materiale	Lega di alluminio

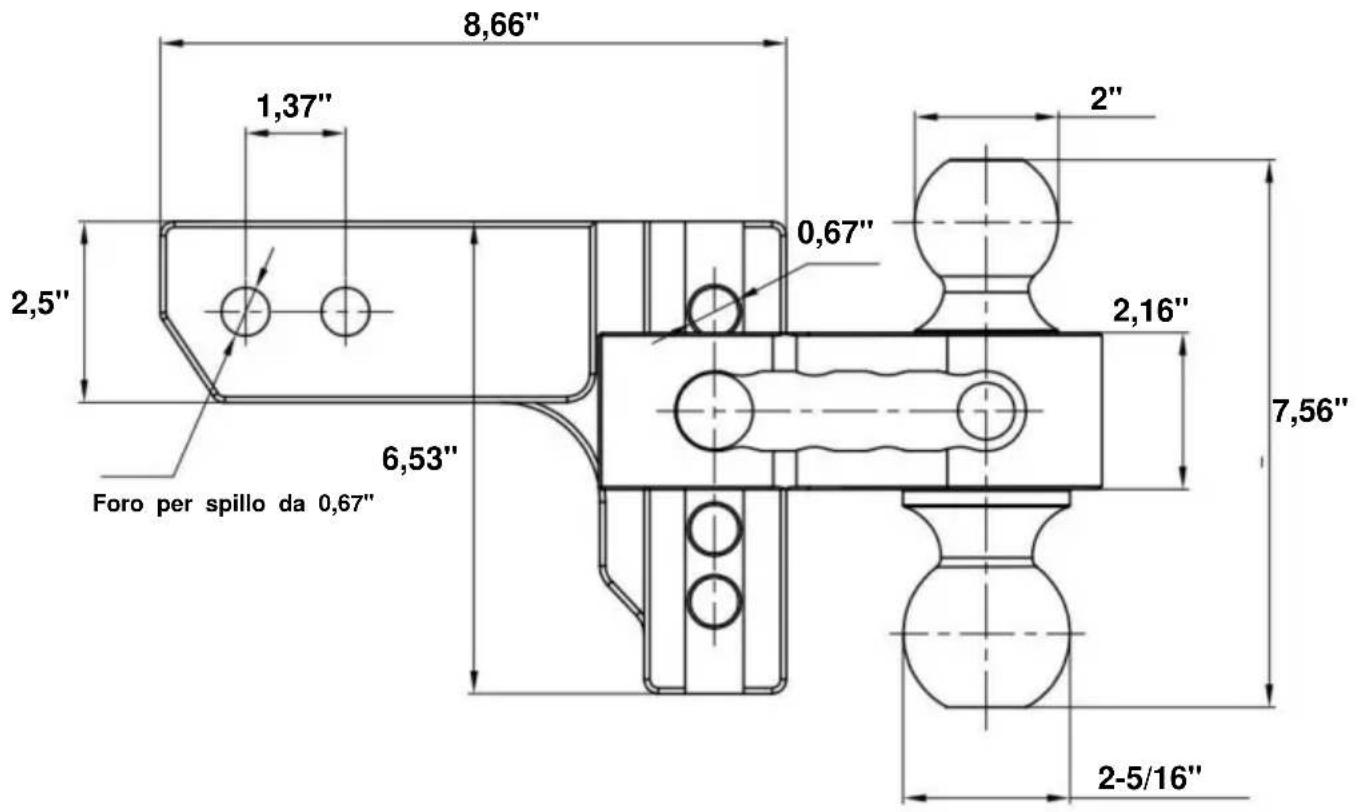

Elenco dei componenti:

Modello	AL-2.5-caduta4"
Palla da rimorchio	2"+2-5/16"
Adatto al ricevitore	2,5"
Caduta/Aumento	4"
Peso massimo lordo del rimorchio	8000 libbre (2")/18500 libbre (2-5/16")
Colore soggetto	Argento
Materiale	Lega di alluminio

Elenco dei componenti:

Modello	AL-2.5-caduta8"
Palla da rimorchio	1-7/8"+2"+2-5/16"
Adatto al ricevitore	2,5"
Caduta/Aumento	8"
Peso massimo lordo del rimorchio	8000 libbre (1-7/8")/15000 libbre (2")/18500 libbre (2-5/16")
Colore soggetto	Argento
Materiale	Lega di alluminio

INSTALLAZIONE

Questo prodotto ha un design unico, la testa a sfera può essere montata rapidamente e facilmente sostituita! Può impedire che la testa a sfera venga rubata.

La seguente procedura di installazione utilizza il modello AL-2-drop6" come esempio. Altri modelli sono simili.

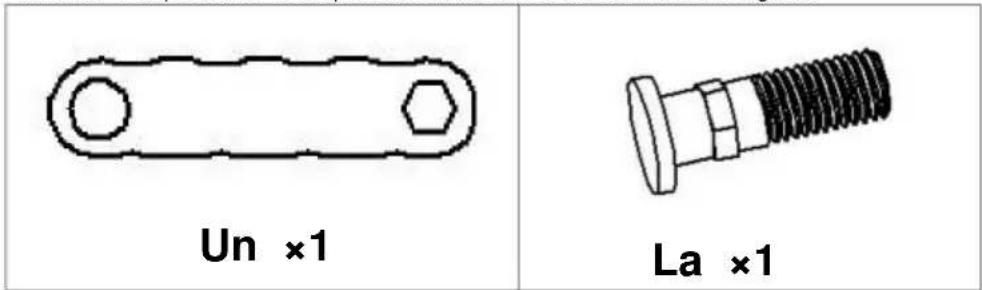

NOTA: verificare di avere a disposizione i componenti essenziali come mostrato di seguito.

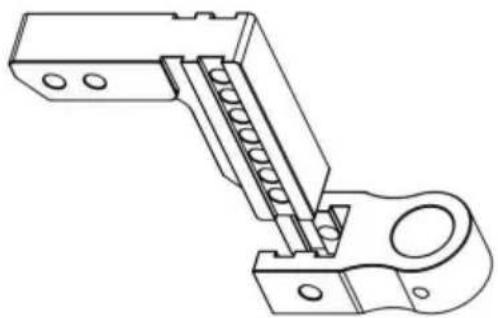

FASE 1: Installare la sede della sfera.

Nota: se la coppia di fori non è completa, giralo e riprova.

Allineamento di rotazione

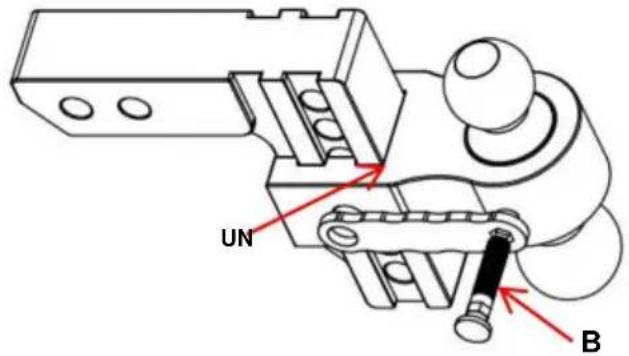

PASSO 3: B attraversa A, gira verso la palla e la gira con la mano finché non è leggermente stretto.

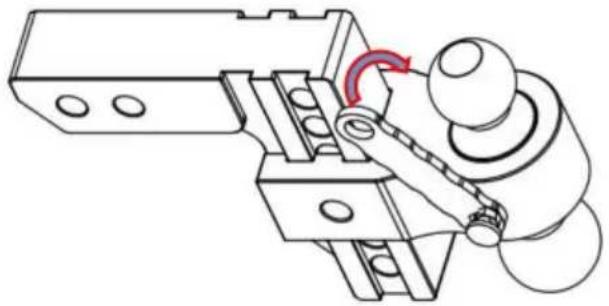

FASE 4: Utilizzare A per continuare a stringere il bullone B.

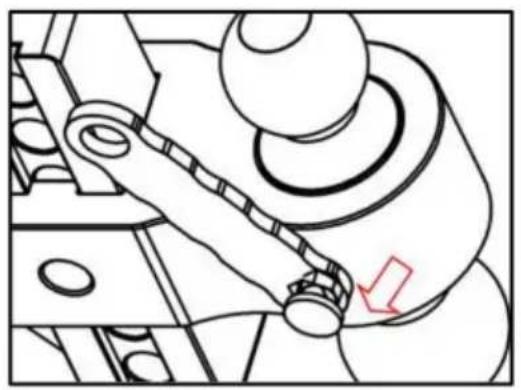

FASE 5: Esci e ruota per allinearti con il foro di partenza.

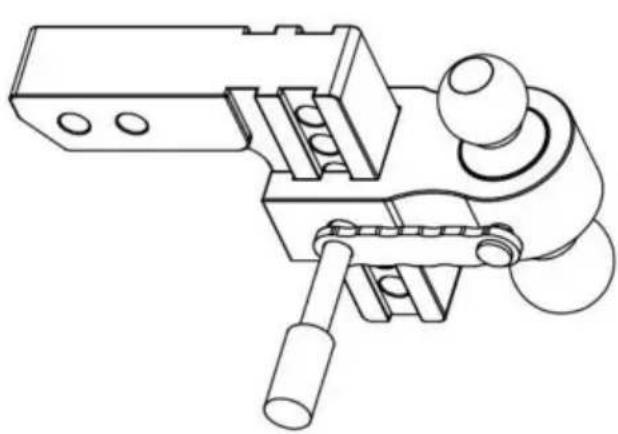

FASE 6: Fissare con il blocco del rimorchio dopo aver raggiunto l'altezza appropriata.

NOTA: per ridurre il rumore, su entrambi i lati interni vengono posizionati anelli di gomma, se necessario.

FASE 7: Installazione completata. Se è necessario rimuovere e sostituire altre teste a sfera, fare riferimento ai passaggi precedenti.

NOTA!

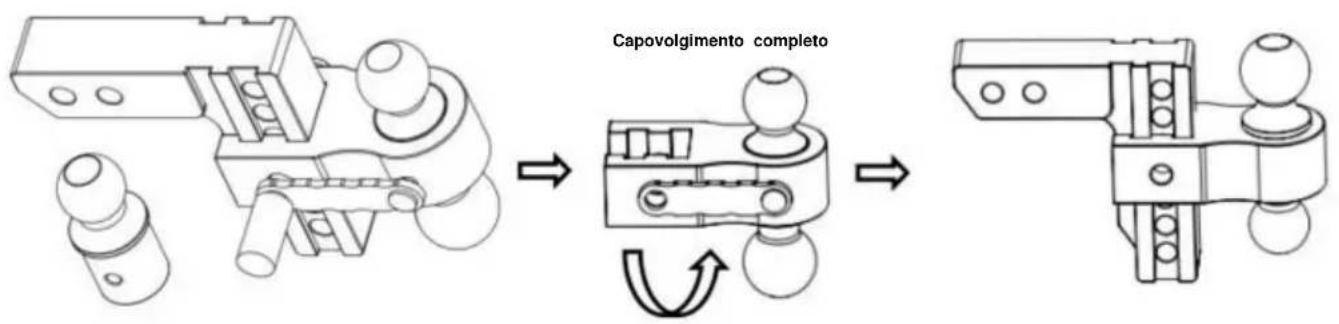

La conversione delle teste sferiche da 2" e 2-5/16" non richiede la rimozione separata delle teste sferiche, ma solo il capovolgimento e l'installazione dell'intero componente.

SCENARI APPLICATIVI

1. Controllare regolarmente bulloni e perni di sicurezza. Ispezionare tutta l'attrezzatura per verificare che non siano allentati o parti usurate prima di ogni utilizzo e sostituirle o stringerle se necessario.
2. Non sovraccaricare.
3. Pulire il prodotto quando su di esso si attaccano sabbia o ghiaia.
