TK-2.5"-DROP8 - Anhängevorrichtung Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Anhängerkupplung mit Kugelkopf und verstellbarem Träger
Marke	Vevor
Modell	TK-2.5"-DROP8
Kategorie	Anhängerkupplung
Aufnahmerohr	2,5 Zoll
Absenkungshöhe	8 Zoll
Kugeldurchmesser	2 Zoll und 2-5/16 Zoll
Maximale Anhängelast	15.000 lb (Bruttoanhängergewicht) / 22.000 lb (Bruttoanhängergewicht mit Stützlast)
Material	Robuster Stahl
Enthaltene Teile	Kanalträger, Doppelkugel, Sicherheitsschlösser x2, Stecker, Anhängerbolzen x3, Silentblöcke x4
Montage	Träger in das Aufnahmerohr des Fahrzeugs einsetzen, mit dem Anhängerbolzen sichern, Kugelhöhe einstellen
Sicherheit	Fahrzeugkapazität nicht überschreiten; Sicherheitsketten verwenden; Befestigungen regelmäßig überprüfen
Wartung	Nach Gebrauch auf sandigem oder kiesigem Gelände reinigen; vor jedem Gebrauch verschlissene Teile überprüfen
Reparierbarkeit	Ersatzteile erhältlich: Bolzen, Schlösser, Blöcke, Kugel; defekte Zubehörteile sofort ersetzen
Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support
Ursprungsland	China (Shanghai)

Häufig gestellte Fragen - TK-2.5"-DROP8 Vevor

Was ist das maximale Gewicht, das die Anhängerkupplung TK-2.5"-DROP8 ziehen kann?

Die maximale Anhängelast beträgt 15.000 lb für das Bruttoanhängergewicht und 22.000 lb für das Bruttoanhängergewicht mit Stützlast. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Kapazität.

Wie installiere ich die Anhängerkupplung an meinem Fahrzeug?

Setzen Sie den Kanalträger in das Aufnahmerohr des Fahrzeugs ein und sichern Sie ihn mit dem mitgelieferten Anhängerbolzen. Stellen Sie die Kugelhöhe entsprechend der Nivellierung des Anhängers ein und stecken Sie dann den oberen Bolzen in das entsprechende Loch. Bringen Sie die Sicherheitsschlösser und den Stecker an.

Welche Kugeldurchmesser sind verfügbar?

Diese Anhängerkupplung wird mit einer Doppelkugel von 2 Zoll und 2-5/16 Zoll geliefert, um sich an verschiedene Anhänger anzupassen.

Kann ich diese Anhängerkupplung mit einem 2-Zoll-Aufnahmerohr verwenden?

Nein, das Modell TK-2.5"-DROP8 ist für ein 2,5-Zoll-Aufnahmerohr ausgelegt. Für ein 2-Zoll-Aufnahmerohr wählen Sie die Modelle der 2"-DROP-Serie.

Wie pflege ich die Anhängerkupplung?

Reinigen Sie die Anhängerkupplung nach Gebrauch auf sandigem oder kiesigem Gelände, um Abrieb zu vermeiden. Überprüfen Sie vor jedem Gebrauch regelmäßig Schrauben, Bolzen und verschlissene Teile. Ersetzen Sie defekte Teile sofort.

Was tun, wenn die Anhängerkupplung während der Fahrt Geräusche macht?

Es sind Silentblöcke enthalten, um Vibrationen zu reduzieren. Montieren Sie die 4 Blöcke zwischen Träger und Aufnahmerohr. Wenn das Geräusch anhält, überprüfen Sie, ob die Bolzen fest angezogen sind und die Sicherheitsschlösser richtig sitzen.

Kann ich Sicherheitsketten mit dieser Anhängerkupplung verwenden?

Ja, es wird dringend empfohlen, Sicherheitsketten zwischen Fahrzeug und Anhänger zu installieren. Achten Sie darauf, dass sie sich nicht um das Kupplungssystem verwickeln und frei funktionieren.

Ist es möglich, die Absenkungshöhe zu ändern?

Ja, die Absenkungshöhe ist über die verschiedenen Löcher des Kanalträgers einstellbar. Wählen Sie das Loch, das der gemessenen Höhe zwischen der Unterseite der Anhängerkupplung und dem Boden am nächsten kommt, damit der Anhänger waagerecht steht.

Wo bekomme ich Ersatzteile?

Ersatzteile (Bolzen, Schlösser, Blöcke, Kugel) können über die Website www.vevor.com/support oder bei Ihrem Händler bestellt werden. Verwenden Sie nur Teile des Herstellers, um die Sicherheit zu gewährleisten.

Hat dieses Produkt eine Garantie?

Ja, Vevor bietet eine elektronische Garantieurkunde. Bei Problemen kontaktieren Sie den technischen Support über www.vevor.com/support. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG TK-2.5"-DROP8 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KUPPLUNGSKUPPLUNGEN MIT KUGELKOPF

MODELL: 2"-DROP6" / 2"-DROP8" / 2"-DROP10" /

2,5"-DROP6" / 2,5"-DROP8" / 2,5"-DROP10"/

TK-2"-DROP6" /TK-2"-DROP8" /TK-2"-DROP10" /

TK-2,5"-DROP6"/TK-2,5"-DROP8"/TK-2,5"-DROP10"

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KUGELHALTERUNG

KUPPLUNGEN

MODELL: 2"-DROP6"/2"-DROP8"/2"-DROP10"/2,5"-DROP6"/

2,5"-DROP8" / 2,5"-DROP10"/TK-2"-DROP6"/TK-2"-DROP8"

/TK-2"-DROP10" /TK-2,5"-DROP6" /TK-2,5"-DROP8"/TK-2,5"-DROP10"

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, müssen Benutzer die Bedienungsanleitung sorgfältig lesen.

WARNUNG:

1. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast
   Tragfähigkeit. Die Angaben des Montagesystems sollen die
   Leistungsfähigkeit des Produkts und spiegeln in keiner Weise die Bewertungen oder die Kapazität des
   Abschleppsystem, mit dem es verwendet wird. Der Verbraucher oder Betreiber ist stark
   Es wird empfohlen, die Bewertungen der verschiedenen Komponenten des Abschleppfahrzeugs zu kennen.
   System und überschreiten Sie niemals die Grenzwerte der Komponente mit der niedrigsten Nennleistung.
   gebraucht.

2. Die Verwendung eines anderen Stifts als des vom Hersteller des Montagesystems ein ernstes Sicherheitsrisiko darstellen und zum Erlöschen der Garantie führen.

Sicherungsketten zum Montagesystem.

1. Die Installation einer Sicherheitskette zwischen Fahrzeug und Zubehör ist sehr empfohlen.

2. Seien Sie sich der Gefahr der „dynamischen Belastung“ bewusst. Diese Situation entsteht, wenn eine Last auf das Produkt fällt, was zu einer übermäßigen Kurzzeitbelastung führt

Belastung. Dynamische Belastung kann zu Beschädigungen und zum Ausfall des Produkts und/oder angebrachtes Zubehör und kann zu Verletzungen bei Personen in der Nähe führen.

1. Stellen Sie sicher, dass die Sicherheitsketten frei um das Montagesystem herum funktionieren und verheddern Sie sich nicht.

2. Dieses Produkt ist kein Spielzeug und kann nicht als Spielzeug für Kinder verwendet werden.

3. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle mögliche Ereignisse und Umstände. Die Person, die diese

Bei der Entwicklung eines Produktes muss immer der gesunde Menschenverstand zum Einsatz kommen.

VORSICHT:

1. Defektes Zubehör muss umgehend ausgetauscht werden. Defektes

Zubehör kann zu Personen- und Sachschäden führen.

1. Zubehörteile müssen während der Nutzungsdauer auf Verschleiß, Risse und sonstige Beschädigungen überprüft werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

HINWEIS: Bitte passen Sie Ihren Kauf an.

Modell	Empfänger Rohr	Maximal Fallen	Anhänger Ball	Max. Brutto Trailer WT
2"-DROP6"	2"	6"	2" + 2-5/16 Zoll	10000 Pfund/ 14000 Pfund
2"-DROP8"	2"	8"
2"-DROP10"	2"	10"
2,5"-DROP6"	2,5 Zoll	6"		10000 Pfund/ 14.500 Pfund
2,5"-DROP8"	2,5 Zoll	8"
2,5"-DROP10"	2,5 Zoll	10"
TK-2"-DROP6"	2"	6"		12500 Pfund/ 21.500 Pfund
TK-2"-DROP8"	2"	8"
TK-2"-DROP10"	2"	10"
TK-2,5"-DROP6"	2,5 Zoll	6"		15000 Pfund/ 22000 Pfund
	2,5 Zoll TK-2,5"-DROP8"
TK-2,5"-DROP10"	2,5 Zoll	10"

TEILELISTE

1 Kanalhalterung x 1

3 Sicherheitsschloss x 2

4 Stecker x 1

5 Kupplungsstift x 3

6 Schalldämpferpolster x 4

MONTAGE & INSTALLATION

Schritt 1:

In die Anhängerkupplung einsetzen. Beginnen Sie mit der Installation der Kanalhalterung (№ 1) in der Anhängerkupplungsaufnahme. Sichern Sie sie dann mit dem Kupplungsstift (№ 5).

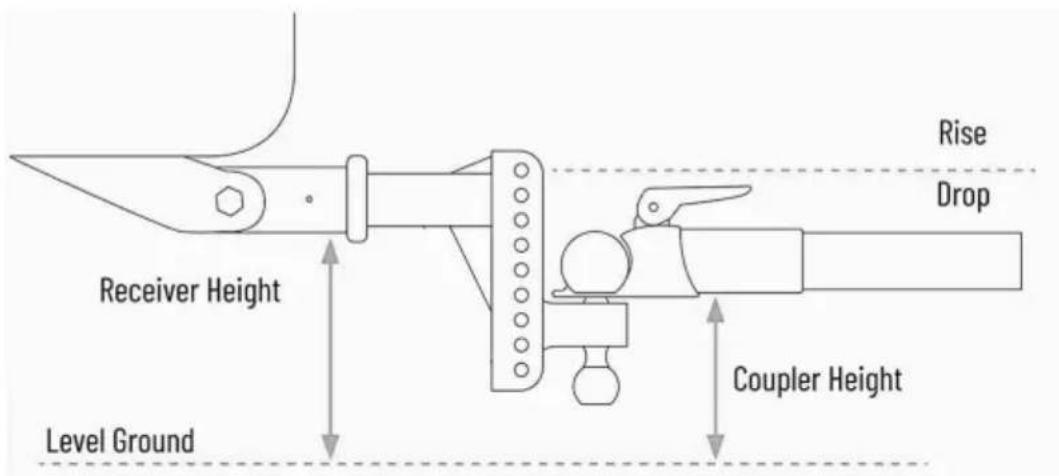

Bestimmen Sie die erforderliche Kugelhöhe. Bestimmen Sie die richtige Kugelhöhe, indem Sie den Anhänger nivellieren und von der Unterseite der Deichsel bis zum Boden messen. Siehe unten.

Suchen Sie das Loch, das diesem Maß am nächsten liegt, auf der Kanalhalterung (#1). Der obere Stift der Doppelkugel (#2) passt in dieses Loch. Sichern Sie alle Sicherheitsschlösser (#3) und Stecke (#4) mit den Kupplungsstiften (#5).

INSTALLATIONSDETAILS

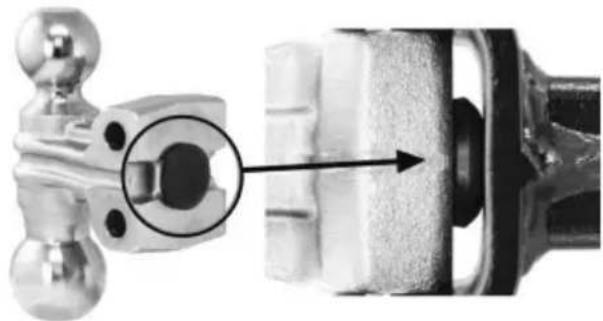

1. Auf der Rückseite des Doppelkugelkopfteils ist ein stoßdämpfendes Pad angebracht (werkseitig installiert und muss nicht vom Benutzer installiert werden), um sicherzustellen, dass das Produkt beim Fahren des Fahrzeugs keine ungewöhnlichen Geräusche macht.

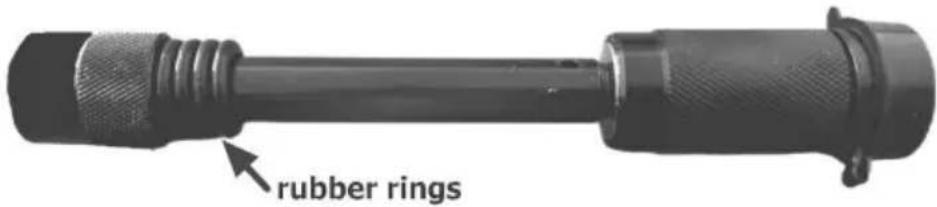

1. Um zu verhindern, dass das Sicherheitsschloss nach der Installation wackelt, ist das Sicherheitsschloss mit 4 Gummiringen ausgestattet. Für die Installation sind möglicherweise nicht viele Gummiringe erforderlich, und einige können bei Bedarf entfernt werden.

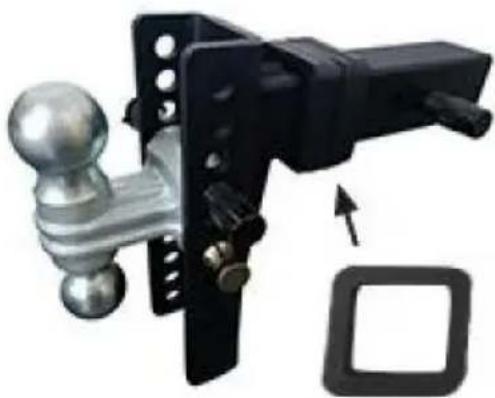

1. Im Zubehör sind 4 Schalldämpferpads enthalten. Wählen Sie die entsprechende Menge je nach Installationsbedarf.

1. Überprüfen Sie regelmäßig Bolzen und Sicherungsstifte. Überprüfen Sie alle Teile auf lose oder Überprüfen Sie abgenutzte Teile vor jedem Gebrauch und ersetzen oder ziehen Sie sie bei Bedarf fest.
2. Nicht überladen.
3. Bitte reinigen Sie das Produkt, wenn Sand oder Kies daran klebt.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
