GEBRUIKSAANWIJZING XMZ-TB20 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. U wordt vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u besparen zelfs de helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

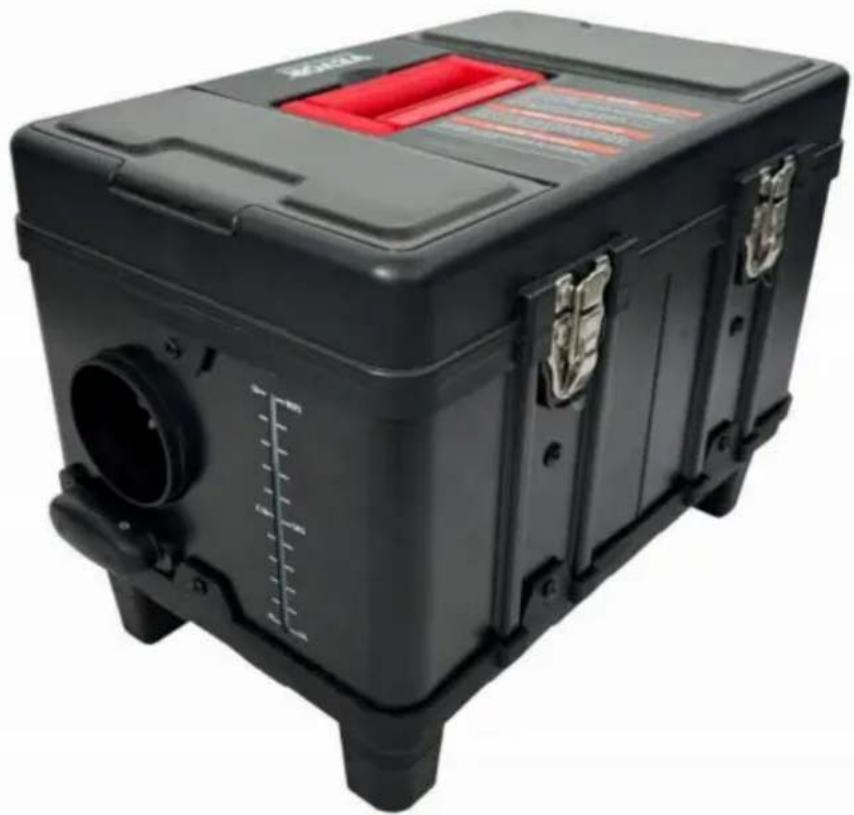

DIESELVERWARMING

MODEL:XMZ-TB20

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Symbool Symbool Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft aan dat: soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie, volg altijd de aanbevelingen hieronder weergegeven.
	CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool dat een kliko-afvalbak doorgestreept geeft aan dat het product gescheiden afvalinzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid. huishoudelijk afval, maar moet naar een inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten.
	Waarschuwing: Giftig materiaal. Zorg ervoor dat u niet in contact komt met giftig materiaal.
	Waarschuwing: Brandbaar materiaal. Zorg ervoor dat er geen brand ontstaat. door het ontsteken van brandbaar materiaal.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties

geleverd bij deze dieselkachel. Het niet opvolgen van alle vermelde instructies

onderstaande instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

1. De volgende maatregelen worden niet genomen

ÿ Het vervangen van het belangrijke onderdeel van de dieselkachel. ÿ

Het gebruiken van reserveonderdelen van andere fabrikanten zonder toestemming.

ÿ De instructies en handleiding niet opvolgt tijdens de installatie of bediening.

1. Sta alleen toe dat originele bevestigingen en reserveonderdelen worden gebruikt tijdens de installatie en onderhoud.

2. De verwarmingstoestellen mogen niet worden gebruikt op plaatsen waar ze ontvlambare dampen kunnen vormen of stof, bijvoorbeeld:

ÿ Brandstofdepot

ÿ Koolstofopslagplaats

ÿ Houtopslagplaats

ÿ Graanschuur en soortgelijke locaties

En blijf uit de buurt van brandstoftanks, compressietanks, brandblussers, kleding of andere brandbare voorwerpen.

1. Gebruik geen sigarettenaansteker om op te starten.

2. Gebruik de kachel niet in gesloten en/of ongeventileerde ruimtes.

3. Tijdens het tanken dienen de verwarmingstoestellen uitgeschakeld te zijn.

4. Schakel de stroom niet uit terwijl het apparaat in werking is.

5. Als er brandstof lekt of uit het brandstofsysteem van de kachels stroomt, neem dan contact op met VEVOR voor reparatie.

6. Plaats de uitlaat naar buiten om te voorkomen dat er uitlaatgassen binnendringen.

7. Tijdens het werk is het verboden om de elektriciteit rechtstreeks van de machine af te sluiten. de verwarming uitschakelen.

8. Dicht alle openingen tussen de montageplaat en de carrosserie af.

9. De machine stopt met verwarmen na oververhittingsbeveiliging. Doe dit alstublieft niet uitschakelen. Nadat de machine op natuurlijke wijze is afgekoeld en uitgeschakeld, kan deze opnieuw gestart.

10. Nadat u het apparaat hebt uitgeschakeld, mag u de stroom niet meteen loskoppelen. toevoer. Het duurt 3-5 minuten voordat de machine helemaal stopt met werken.

11. Nadat u het apparaat 3-5 minuten hebt aangezet, zal het normaal werken en opwarmen. Even geduld a.u.b.

12. Wanneer de kachel net is gestart, is de stroomsterkte relatief hoog. Voor de stroomvoorziening is daarom een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger nodig.

13. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

17. WAARSCHUWING: Brandbaar materiaal

Let er tijdens de installatie/het gebruik, de service en het afvoeren van het apparaat op da er zich geen brandbare stoffen rond de uitlaatpijp bevinden. De temperatuur van de uitlaatpijp is erg hoog wanneer deze

werkt. Zorg ervoor dat er geen brand ontstaat door ontvlambaar materiaal aan te steken.

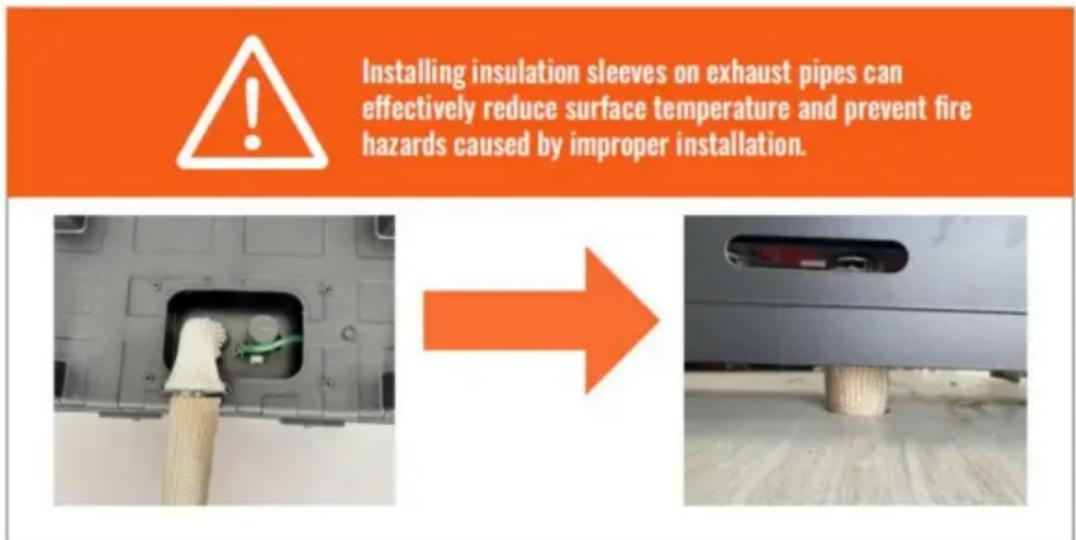

Volg strikt de volgende methoden om isolatiehulzen correct op de uitlaatpijp te installeren en de oppervlaktetemperatuur te verlagen:

1. Installeer het apparaat tijdens installatie/gebruik, service en verwijdering met ruimte voor ventilatie

om koolmonoxidevergiftiging te voorkomen. Plaats de uitlaatopening buiten om te voorkomen dat uitlaatgassen naar binnen sijpelen.

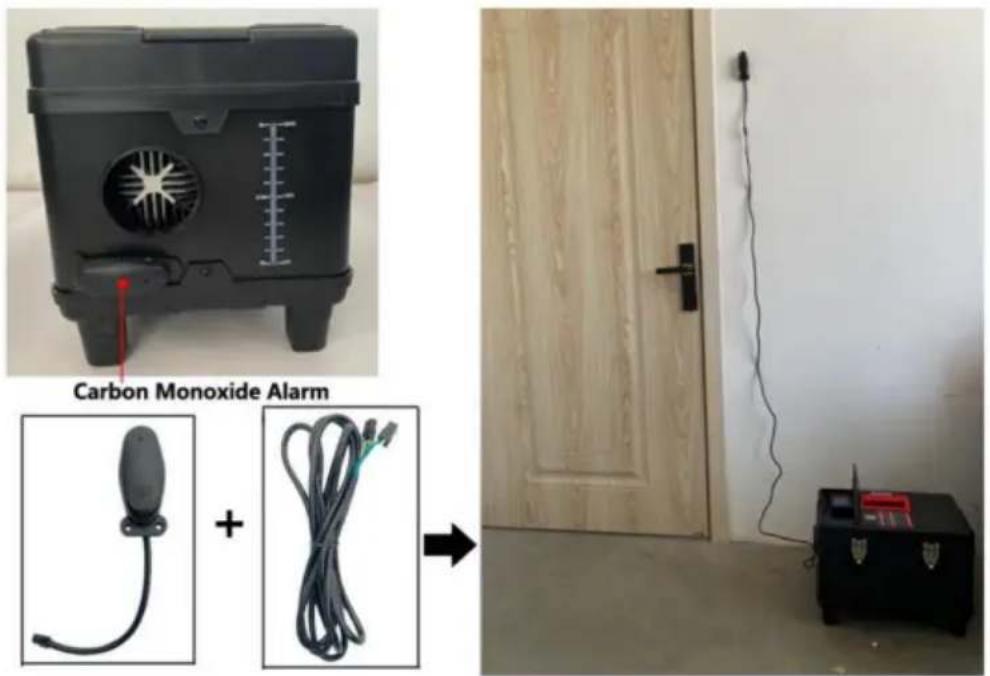

Om het risico op koolmonoxidevergiftiging door onjuiste installatie te voorkomen, is het product uitgerust met een koolmonoxidealarm. Wanneer het koolmonoxidegehalte in de afgesloten ruimte 300 ppm bereikt, zal de LCD-schakelaar CO vragen om de limiet te overschrijden. Wanneer het gehalte 500 ppm bereikt, zal een alarm worden geactiveerd en zal de machine worden uitgeschakeld. Het lekpunt moet onmiddellijk worden gecontroleerd en gerepareerd voordat het voor gebruik wordt opgestart.

ÿ Het koolmonoxidealarm is uitgerust met een verlengkabel van 2 m, waarmee de sonde in elke positie kan worden geïnstalleerd. Het wordt niet aanbevolen om het te ver van de dieselverwarming te installeren of te dichtbij.

Carbon Monoxide Alarm +

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan

schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan de bevoegdheid van de gebruiker om het product bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om bieden redelijke bescherming tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

interferentie door een of meer van de volgende maatregelen. ÿ De ontvangstantenne opnieuw richten of verplaatsen. ÿ De

afstand tussen het product en de ontvanger vergroten. ÿ Het product aansluiten op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

ontvanger is aangesloten.

ÿ Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTFUNCTIE

1. De dieselverwarming (hierna te noemen de verwarming) is onafhankelijk van de origineel motorsysteem. Het maakt gebruik van 12-24V gelijkstroom om te rijden. Er zijn twee soorten regelmodi voor de verwarming: automatische regelmodus en handmatige regelmodus regelmodus. De kachel gebruikt lichte diesel, wat overeenkomt met de omgevingstemperatuur als brandstof, en het kan normaal worden gestart en bediend bij een temperatuur van boven de 40N. De ingeademde verse lucht wordt door de warmtewisselaar door de energie die vrijkomt bij het verbranden van brandstof, en vervolgens naar de plek wordt geblazen waar het is nodig. Dit type verwarming heeft het voordeel van een compacte structuur, lichtgewicht, hoge thermische efficiëntie, zuinigheid van elektriciteit en brandstof, en eenvoudige installatie.

2. De verwarming verhelpt schade aan de auto die is ontstaan door de plotselinge daling van de temperatuur

temperatuur, verbetert de temperatuur in de auto en verwarmt de motor voor

koelvloeistof om motorslijtage bij lage temperaturen te voorkomen. Bevordert het ontdooien van het interieur van de auto, het

starten van de auto en het ontdooien van de autoruiten.

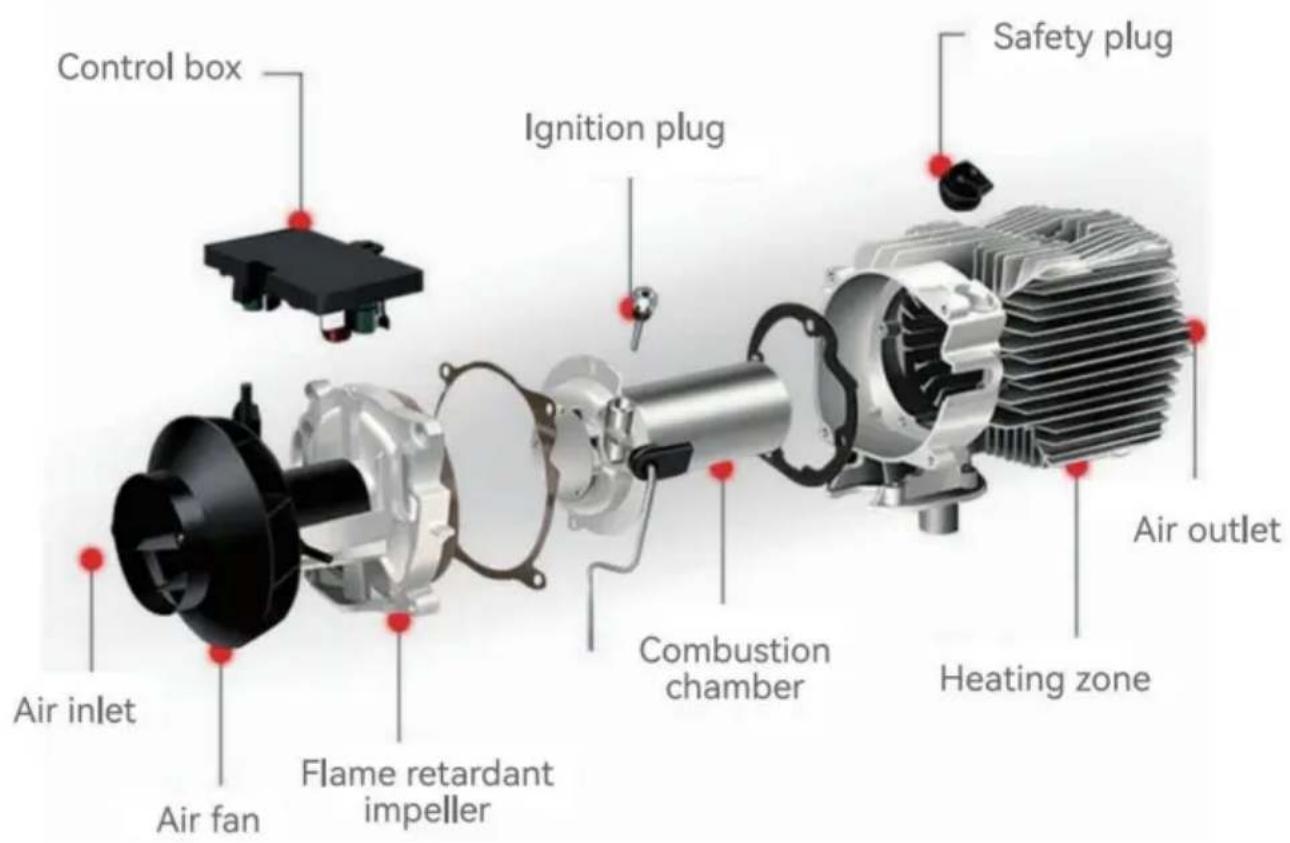

INTERNE STRUCTUUR

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

INSTALLATIEPOSITIE

Truck 1 2 3 4

1. Over de beenruimte van de bijrijder.
2. Op de achterwand van de cabine.
3. Rugleuning van de bestuurdersstoel.
4. In de gereedschapskist.

RV 1 2 3 4 5

1. Voor de passagiersstoel.
2. Tussen de bestuurdersstoel en de passagiersstoel.
3. 3&4 onder de container.
4. In de kofferbak.

De verwarming is hoofdzakelijk in de passagiersruimte geïnstalleerd kamer of bagageruimte van het voertuig. Als het niet kan worden geïnstalleerd, bevestig de kachel onder de onderkant van het voertuig, maar wees voorzichtig met spatten.

excavator 1 2 3

1. Op de bestuurdersstoel.
2. Op de achterwand van de cabine.
3. In de beschermingsdoos.

1. Geïnstalleerd in de garage tegen de muur
2. Er mogen geen vreemde voorwerpen aanwezig zijn
   waardoor de ventilatieopeningen aan de voor- en achterkant worden geblokkeerd.
3. Geen brandbare materialen in de buurt van de uitlaatpijp

1. Geïnstalleerd tegen de muur van het magazijn
2. Er mogen geen vreemde voorwerpen de doorgang blokkeren de luchtroosters aan de voor- en achterkant.
3. Geen brandbare materialen rond de uitlaat pijp

De installatie van de machine vereist professioneel personeel om het te installeren.

MODEL

Model	XMZ-TB20
Verschijning
Vermogen ZWH	8 kW
Verwarmingsmedium	Lucht
Brandstof	Diesel
Beoordelingen	DC12-24V/40W
Adapter	100-120Vÿ, 50-60Hz, 12V/12A Voor Amerikaanse gebruikers100-240Vÿ, 50-60Hz, 12V/12A Voor Europese gebruikers

PAKLIJST

Model		XMZ-TB20
Hoofdmotor		1
Uitlaatpijp		1
Blaaspijp		1
Afstandsbediening		1
Geluiddemper met 1 bevestigingsstuk en 2 schroeven	[x8xG]	1
Blaaspijpkm		2
Klem		4
Buisklem		2
Schroef voor de slotvanger		4
Adapter		1
Verlenglijn		1
Stroomkabel		1
Koolmonoxide module		1
Schroef voor het bevestigen van de geluiddemper		1
Roterende blaaspijp		1
Beschermhoes		1
Gebruiksaanwijzing		1

Raadpleeg het onderstaande installatieschema en lees de voorzorgsmaatregelen zorgvuldig door wanneer u installeren of gebruiken:

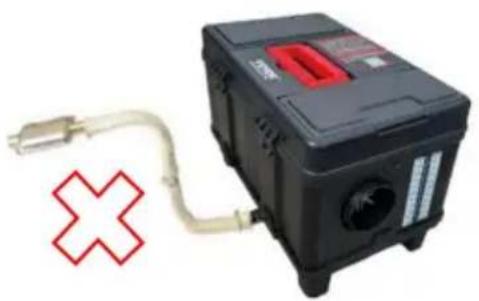

1. Geen zij-installatie:

ÿ Zij-installatie van de dieselverwarmer kan leiden tot olielekken in de machine

na een bepaalde gebruiksperiode, waarbij een grote hoeveelheid rook en koolmonoxide vrijkomt vergiftiging. Laat tijdens de installatie een ruimte van 10 cm rond de kachel om ervoor te zorgen goede ventilatie.

ÿ Als u de verwarming in een gebouw installeert:ÿ Als de verwarming binnenshuis is geplaatst: Zorg ervoor dat: gaten in de muur voor de uitlaatpijp die buiten moet worden geplaatst. Let op

Isoleer de uitlaatpijp, aangezien deze erg heet kan worden en brand kan veroorzaken. y

Als de kachel buiten staat: Het is noodzakelijk om de uitlaatpijp te verlengen om oververhitting te voorkomen de uitlaatgassen worden via de achterste ventilatorpositie van het gebouw naar binnen gezogen

verwarming, wat kan leiden tot koolmonoxidevergiftiging.

Onjuiste installatierichting

Juiste installatierichting

2. Voorzorgsmaatregelen voor de stroomvoorziening:

ÿ De voeding voor de dieselkachel moet aan de volgende eisen voldoen:

Spanning: 12-24V; Stroom: y12A, rechtstreeks van een stroombron of een batterij.

Als de kachel op een accu werkt, mag u de accu niet opladen terwijl u de kachel gebruikt.

onvoldoende stroom kan storingen veroorzaken. Zorg voor een stevige en veilige verbinding met

de batterij. Het gebruik van klemmen voor fixatie kan resulteren in slecht contact.

ÿ Bij het verlengen van de stroomkabel voor de dieselverwarming moet de draaddiameter

2 y zijn. Het gebruik van een dunne draad kan leiden tot onvoldoende stroom, waardoor de verwarming niet

om te werken. Gebruik na het aansluiten isolatietape om de verbinding te beschermen en om elektrische lekkages te voorkomen, die brand kunnen veroorzaken.

ÿSchakel de stroom niet uit als de dieselverwarming op hoog vermogen werkt.

temperaturen. Dit kan een averechts effect hebben door de hoge temperaturen. Herhaaldelijk Dit kan permanente schade veroorzaken. Oplossingen:

- Als de stroom uitvalt en u de kachel direct aanzet: Wacht tot de interne warmte

van de verwarming volledig is verdwenen voordat u deze weer normaal kunt gebruiken.

- Als de kachel langdurig aan blijft staan na een stroomstoring: Onvolledige verbranding

binnen kan een grote hoeveelheid rook produceren. Wacht tot de rook is opgetrokken en de

De verwarming start automatisch en functioneert normaal.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het tanken van de dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, etc., kunnen niet worden gebruikt. Anders kan de kachel een onaangename geur hebben en tijdens het gebruik niet goed functioneren.

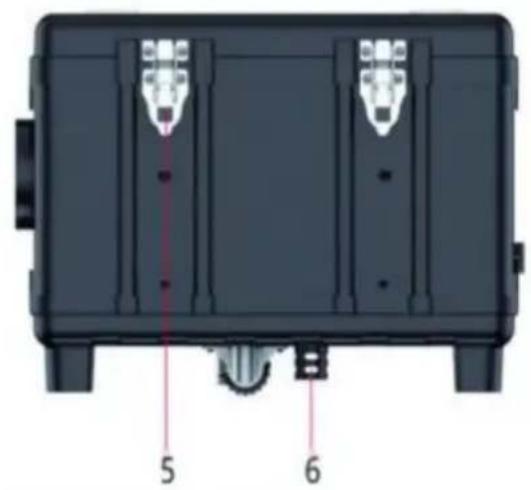

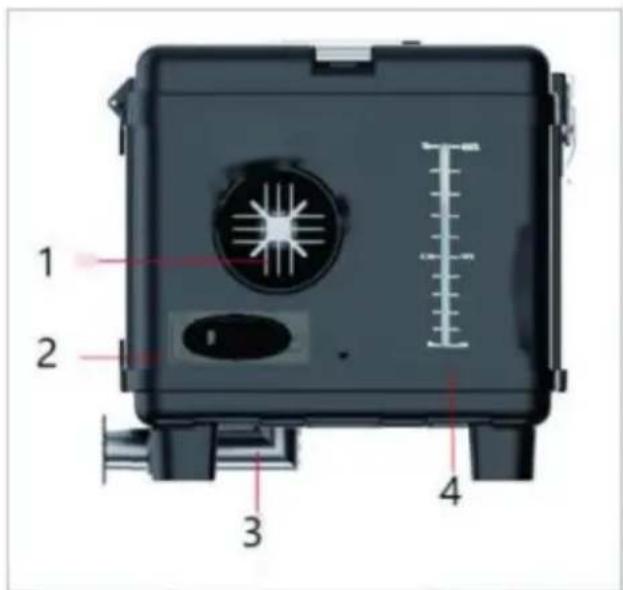

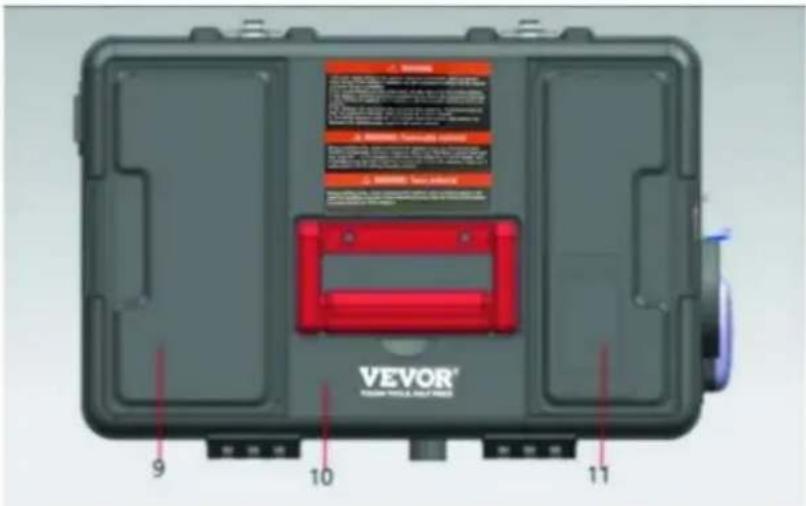

PRODUCTINFORMATIE

1 2 3 4

5 6

7 8

VEVOR® 9 10 11

1	Uitlaat voor warme lucht	2	Koolmonoxide module
3	Uitlaatpijp	4	Gravure van brandstoftank
5	Metalen gesp	6	Luchtinlaat
7	Stroomtoevoerinterface	8	Luchtfilter
9	Adapter	10	Bovenste afdekking van de machine
11	Schakel de afstandsbedieningsplaatsingsdoos in

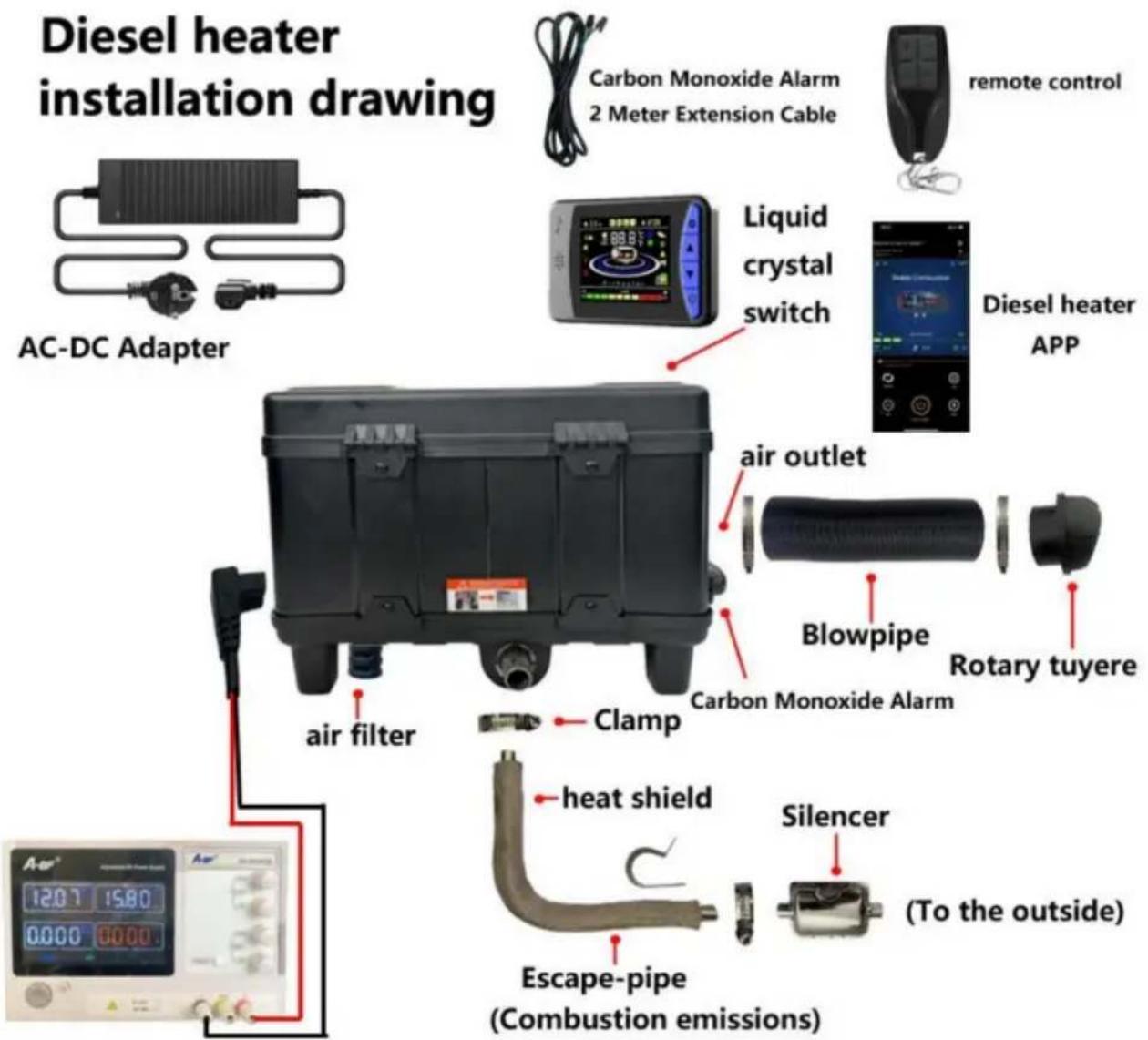

INSTALLATIEDIAGRAM

XMZ-TB20

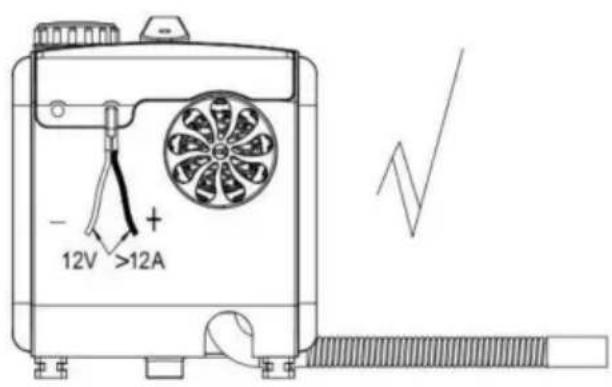

Wanneer de kachel net is opgestart, is de stroomsterkte relatief hoog. Voor de stroomvoorziening is daarom een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger nodig.

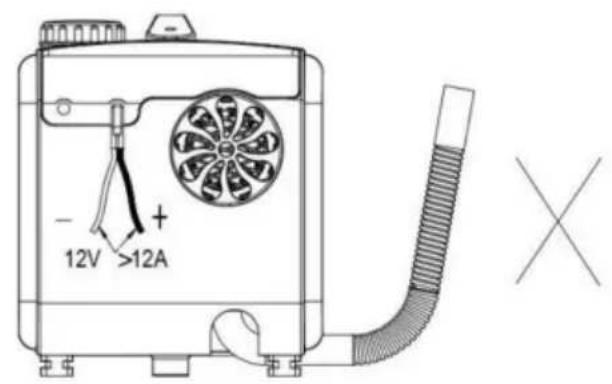

Waarschuwing:

1. De luchtinlaat mag niet geblokkeerd worden en moet open en vrij blijven.

2. Houd de uitlaatpijp vrij. De uitlaatpijp moet uit de buurt van brandbare stoffen worden gehouden om te voorkomen dat de brandbare goederen verhit raken en ontbranden en dat de lading op de grond wordt geladen.

3. Om een optimale verbranding te garanderen, dient u er rekening mee te houden dat de rookafvoerbuis niet naar boven kan worden geplaatst, maar horizontaal of naar beneden.

- 12V >12A

- 12V >12A

GEBRUIKSAANWIJZING VOOR DE AFSTANDSBEDIENING

Nadat u het apparaat 3 tot 5 minuten hebt aangezet, zal het normaal werken en opwarmen. Even geduld a.u.b.

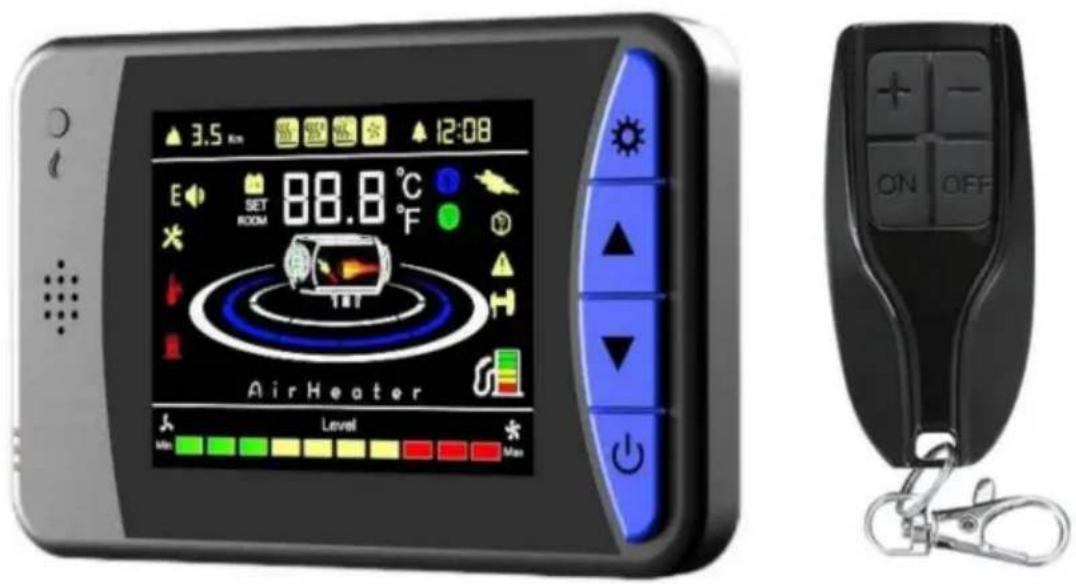

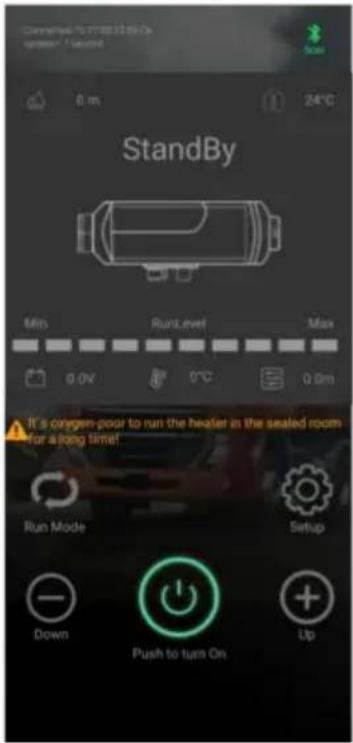

High-end met Bluetooth-functie:

Schakelpaneel Toets Beschrijving

ÿÿAan/uit-toetsÿ yÿÿ

ÿÿÿSleutel voor het aanpassen van de versnelling/temperatuur/item;

ÿ yyModus wisselen/Insteltoets;

werkmodus

ÿ In de versnellingsmodus kan de versnellingsinstelling worden aangepast binnen het bereik van 1 tot 10 tandwielen.

ÿ In de temperatuurregelmodus kan de ingestelde temperatuur binnen de

bereik van 8\~36ÿ(46-97ÿ). De versnellingspositie van de bedieningsschakelaar varieert met de

temperatuur in de cabine. Wanneer de temperatuur stijgt of daalt, wordt de controle

schakelaar zal automatisch de positie van de bedieningsversnelling aanpassen, die snel de gewenste stand bereikt

de ingestelde temperatuur en zorgt ervoor dat de verwarming intelligenter werkt en

economisch.

Wanneer er tijdens de werking een storing optreedt, zal het displayvenster van de bedieningsschakelaar

knipperen om de foutcode weer te geven voor een nauwkeurigere en intuïtieve manier om de fout te vinden.

Configuratietabel - Model: A2105BB
NEE.	Functie	Parameter	NEE.	Functie	Parameter
1	Weergavemethode	Kleurenscherm digitaal display	8	Tijdschakelaar	Ja
2	Bediening methode	Vier toetsenknop	9	Handmatige modus	1-10 versnellingen
3	Draadloze afstandsbediening controle	30m	10	Automatische modus	8-36 (46-(36°C)
4	Stem Aankondigingen	Engels/Duits/Russisch	11	Pomp olie modus	Ja
5	Taal schakelen	Ja	12	temperatuur compensatie	Ja
6	Op afstand Bluetooth	30m	13	Temperatuur schakelen	Ja
7	Tijdweergave	Ja	14	Constante temperatuur verwarming	8-36 (46-(36°C)

Gebruiksaanwijzing:

• Aan/Uit: Druk op ÿ

ÿ om de machine in de uit-stand te starten; Druk op ÿ ÿ om uit te schakelen

de machine uitzetten als deze aan staat.

- Modus wisselen: druk op de [ ] knop om te schakelen tussen de huidige versnelling/temperatuurregelmodus/constante temperatuurverwarming.

Versnellingsregeling: druk op yyyom versnelling/temperatuur+1 te laten lopen, tot 10 versnelling/36ÿ, druk op yyyom versnelling/temperatuur - 1 te laten lopen, tot 1 versnelling/

8ÿ. • Basisinstelling: druk in de ingeschakelde toestand y älangs 3 seconden om de tijdinstelling te openen. Het instellingenitem wordt weergegeven in de linkerbovenhoek en de interface geeft de specifieke gegevens weer onder het instellingenitem:

F0 huidige tijd
F1 Zelfstarttijd
F2 Looptijd [na zelfstart]
F3 Zelfstartschakelaar instellingen
F4 Taalomschakeling [Chinees (C), Engels (E), Russisch (R), stem uit (--)]
F6	Inhoud brandstoftank [5-50L (omschakelen van eenheden naar 5L) (standaard 5L)] [Weergave -- geeft aan dat de brandstoftankcondities niet worden bewaakt]
F7 Oliepomptype [16/22/28/32UL (standaard 22UL)]
F8	Verwarming met constante temperatuur (in de temperatuurregelmodus, wanneer de cabinetemperatuur de ingestelde temperatuur bereikt, wordt deze automatisch uitgeschakeld) naar beneden na een vertraging van 30 seconden; wanneer de cabinetemperatuur 2 is lager is dan de ingestelde temperatuur, start deze automatisch op na een vertraging van 30 seconden)
F9 Temperatuuromschakeling: ( / )
FA Schermhelderheid
Fazanak	Vul de brandstoftank: Druk in de basisinstellingsmodus op de -aanpassingstoets / Omlaag-aanpassingsknop aan te passen aan Fb; druk lang op de instelknop (hoor een promptgeluid), laat de knop los om de brandstoftank te vullen;
FC CO-waardedetectie (deze functie wordt gebruikt met CO-sensoren)
FD Looptijdschakelaar

Druk op de toetsen [ÿ]/[ÿ] om wijzigingen aan te brengen en druk vervolgens op de [ * ] toets nogmaals om bevestig de huidige gegevenswijziging

Druk op de toetsen [ÿ]/[ÿ] om de instellingen aan te passen. Nadat alle aanpassingen succesvol zijn,

druk op de ⚙] toets om de basisinstellingen op te slaan; Druk op de aan/uit-knop om terug te keren naar [de actieve interface

- Engineering-modus: Houd yyyyyyyy 3 seconden ingedrukt in de opstartstatus om de modus te openen engineering-modus, Het huidige project wordt weergegeven in de rechterbovenhoek en de interface toont de specifieke gegevens onder het project. Druk op yyyy/yyyy

Toetsen om het project aan te passen en de gegevens te bekijken:

En00	Versienummer van het verwarmingsmoederbord [scrollend display]
En01	Foutcode [zie onderstaande tabel voor details]
En02	Schelptemperatuur
En03	Voedingsspanning
En04	Verwarmingsloopwerk
En05	Cabinetemperatuur
En06 Hoogte
En08	Afstandsbedieningsmatching
En09	Bluetooth-matching

- Snelle matching op afstand:

Wanneer de machine is ingeschakeld, houdt u yy y 3 seconden ingedrukt; voer En08 in interface, en het scherm geeft "P-1" weer. Druk op dit moment op een willekeurige toets op de afstandsbediening controle om succesvol te matchen en terug te keren naar de actieve interface; Wis de laatste Gegevens voor het matchen van de afstandsbediening: Houd tijdens de zelftest voor het inschakelen de knop ingedrukt

[ ] Knop. De interface geeft "CLr" weer om te beginnen met wissen. Wanneer de interface geeft "SUC" weer, het wissen is succesvol. • Bluetooth-

matching (optioneel):

Open de mobiele app, klik om te zoeken naar de Bluetooth-naam, pas de schakelaar aan om in te voeren engineering mode En09, en de interface zal "BLe" weergeven. De Bluetooth-naam zal zijn weergegeven aan de rechterbovenkant van het scherm. Klik op de overeenkomstige Bluetooth-naam en wachtwoord om automatisch succesvol verbinding te maken; (De APP keert automatisch terug naar de actieve interface na succesvolle verbinding);

Let op: Wanneer de wachtwoorden inconsistent zijn: Open de mobiele app, klik op de zoekknop Bluetooth-naam en klik op de overeenkomstige Bluetooth-naam; Vraag om inconsistente wachtwoord/geen reactie na het laden (afhankelijk van het telefoonsysteem); Op dit punt is de

schakelaar gaat naar de engineeringmodus En09; De interface geeft "BL e" weer, en de Bluetooth naam wordt rechtsboven op het scherm weergegeven. Houd de instellingenknop ingedrukt gedurende 3 seconden; Wanneer de Bluetooth-naam knippert en verandert in het Bluetooth-wachtwoord, wacht tot het wachtwoord is gewijzigd zodat het overeenkomt met het APP-wachtwoord; Weergave (SUC) succesvol verbinding;

- Taal wisselen: Houd y yyyy 3 seconden ingedrukt terwijl u het apparaat inschakelt.

machine om te schakelen en door de reeks "Engels", "Duits", "Russisch" en "stem uit" te bladeren.

Oliepompmodus: Druk in de eerste

ingeschakelde en uitgeschakelde toestand op en

Houd ÿÿÿ 5 seconden ingedrukt en het weergavegebied begint 300 seconden af te tellen om te beginnen olie pompen. Nadat de aftelling is voltooid, stopt de pomp automatisch of

druk op ÿyom het pompen van olie te stoppen en uit te schakelen;

- Bekijk CO-detectiewaarden: houd de aan/uitknop lang ingedrukt terwijl u de detector inschakelt.

apparaat.

- Foutmelding: Wanneer de verwarming defect is, knippert er een foutcode op het display en

Het type fout wordt weergegeven in de onderstaande tabel:

code	Methode voor het afhandelen van foutmeldingen
E-01	Abnormaal spanning	1. Controleer of het type voedingsspanning van de verwarming overeenkomt met de werkelijke voertuigspanning.2. Controleer of de voedingsspanning niet hoger is dan 32V of lager dan 9V.3. Controleer of de hoofdkabelboomconnector niet is losjes verbonden.4. De stroom van de voedingsapparatuur moet 12A zijn voor normale werking;5. Wanneer de kachel niet voor batterijgebruik wordt gebruikt voeding, het opladen van de batterij zal ervoor zorgen dat niet werken vanwege een te lage batterijstroom;6. Gebruik de sigarettenaansteker van de auto niet voor stroom voeding, omdat de stroomsterkte laag is en niet kan werken;De verbinding tussen de batterij en de draad kan niet met armaturen worden bevestigd, omdat de slechtecontact kan ook storingen veroorzaken;
E-03	Ontstekingsplug afwijking	1. Controleer of de ontstekingsbougie niet goed is aangesloten aangesloten.2. De ontstekingsbougie is defect; vervang de ontstekingsbougie. plug.3. Het moederbord is defect. Vervang het moederbord.
E-04	Oliepomp afwijking	1. Controleer of de oliepompplug los zit en verkeerd verbonden.2. Controleer de hoofdkabelboom op ontkoppeling.3. Oliepomp is defect. Vervang de oliepomp.
E-05	Hoog temperatuur bescherming	1. Onjuiste of defecte oventemperatuursensor type; vervang de sensor.2. Het moederbord is defect. Vervang het moederbord.3. Controleer of de luchtuitlaat- en uitlaatpijpen goed zijn aangesloten gebogen of te lang, wat de ventilatie beïnvloedt en voorkomt dat warmte verloren gaat.
E-06	Ventilatorafwijking	1. Controleer of de ventilatorwaaier van de auto goed is vastgelopen.2. Controleer of de ventilatorplug los zit en niet goed vastzit aangesloten.3. De ventilator is defect. Vervang de ventilator.4. Controleer of de inductie van het windwiel magneet ontbreekt of heeft de verkeerde polariteit.5. Controleer of de windsnelheid van het moederbord sensor is normaal.6. Het moederbord is defect; vervang het moederbord bord.
E-08	Vlam uit vanwege door gebrek aan olie	Controleer of er geen olie in de brandstoftank zit.
E-09	Oververhitting bescherming sensor	1. Controleer of de connector van de uitlaatluchttemperatuursensor los zit en verkeerd is aangesloten.2. De luchtuitlaatsensor is defect, vervang het moederbord.3. Het moederbord is defect; vervang het moederbord bord.
E-10	Secundaire opstart mislukt	1. Controleer of de oliepomp werkt.2. Controleer of de interfaces van het oliecircuit hangen was en zijn geblokkeerd.
De uitlaat pijp draait rood	Abnormaal verbranding kamer of olie pomp	Onmiddellijke uitschakeling is vereist en de aluminium behuizing moet worden gedemonteerd om te controleren of de verbrandingskamer schoon is.verzegeld of vervangen;
Abnormaal lawaai	Uitlaat blokkade	Het moet onmiddellijk worden uitgeschakeld en gecontroleerd op blokkades in de uitlaatpijp, demper en uitlaatopening.Als er blokkades zijn, reinig ze dan en hervat de normale werking;
Olie lekkage	Interne olie lekkage van de machine	1. De kachel kan niet aan de zijkant worden geïnstalleerd en het zuurstofgat aan één kant van de ontstekingsbougie laat olie langs het gat wegstromen. De juiste installatiemethode is om de inlaat-/uitlaatpoorten naar beneden gericht; 2.Slechte oliekwaliteit veroorzaakt verstopping van het ontstekingsbougie-verstuivingsnetwerk in de verbrandingskamer, dat niet ontsteekt en langs de uitlaatpijp naar buiten stroomt. Het ontstekingsbougie-verstuivingsnetwerk moet worden vervangen en hoogwaardige diesel moet worden vervangen;
Uitzenden 1. Controleer of een zwart rook	Onvoldoende zuurstof inlaat&koolstofopbouw in de verbrandingkamer	blokkade in de inlaatbuis zitwaardoor er onvoldoende zuurstof wordt ingenomen; 2. De kleine ruimte van de luchtinlaatpositie leidttot obstructie van de luchtinlaat;3. Demonteer de verbrandingsmotorkamer van de machine om te controleren op koolstof afzettingen en vervang de verbrandingskamer tijdig;
Uitzenden blauwe rook	Slechte oliekwaliteit	Dieselverwarmers kunnen alleen hoogwaardige diesel gebruiken, en negatieve-temperatuurdiesel moet worden gebruikt in de winter;
Uitzenden wit rook	Ontstekingsstoring	1. Controleer of het interne pompolievolume van de machine te hoog is, waardoor de ontstekingsbougie niet ontsteekt. De olieleiding moet worden verwijderd en 2-3 keer opnieuw worden gestart voordat deze weer normaal wordt, en vervolgens moet de olieleiding worden geplaatst; 2. Gebruik een föhn om een tijdje in de inlaatbuis te blazen totdat deze goed werkt;
Diesel smaak	Dieselondersteund verbranding	1. Controleer of de brandstoftank gevuld is met diesel, omdat andere brandstoffen een onaangenamegeur kunnen veroorzaken; 2. Open de behuizing van de machine om te controleren of er olie lekt;
Plastic geur	Of te gebruiken extern accessoires	1. Voor uitbreiding of aanpassing is de aanschaf van hittebestendige accessoires vereist, anders zal de hoge hitte van de kachel een onaangename en scherpe geur veroorzakengeur;2. De verlengbuis mag niet gebogen of te ver gebogen zijn lang, omdat het ervoor zorgt dat de warmte niet afgevoerd kan worden en een hoge interne temperatuur een plastic geur zal produceren; 3. De installatie van geperforeerde uitlaatpijpen vereist geen bescherming. Normaal gesproken wordt uitlaatgas afgevoerd via de uitlaatpijpen. Als het een houten vloer is, moeten er grote gaten worden gemaakten er moeten ijzeren platen worden gebruikt ter beschermingDe hitte van de uitlaatpijp kan oplopen tot 400 graden en ermogen geen kleefstoffen op het oppervlak wordenaangebracht, anders zal het een onaangename geur en zelfskoolmonoxideproductie veroorzaken. Er moetenhittebestendige materialen worden gekocht voor het afdichten

GEBRUIKSAANWIJZING CO-CONTROLLER

1. Start detectie: druk op de aan/uit-knop om de detectie te starten; 2. Stop

detectie: druk op de aan/uit-knop om de detectie te stoppen; 3. Herdetectie:

wanneer de gasconcentratie de detectiedrempel van de controller bereikt, begint het indicatielampje te knipperen; Druk op dit moment op de aan/uit-knop en het indicatielampje verandert van knipperend naar constant brandend;

Productspecificaties/parameters

1. Om het risico op koolmonoxidevergiftiging door onjuiste installatie te voorkomen, is het product uitgerust met een koolmonoxidealarm. Wanneer het koolmonoxidegehalte in de afgesloten ruimte 300 ppm bereikt, zal de LCD-schakelaar CO vragen om de limiet te overschrijden. Wanneer het gehalte 500 ppm bereikt, zal een alarm worden geactiveerd en zal de machine worden uitgeschakeld. Het lekpunt moet onmiddellijk worden gecontroleerd en gerepareerd voordat het voor gebruik wordt opgestart.

2. Het koolmonoxidealarm is uitgerust met een verlengkabel van 2 m, waarmee de sonde in elke positie kan worden geïnstalleerd. Het wordt afgeraden om deze te te ver weg van de dieselkachel of te dichtbij.

Configuratietabel - Model: YAH-A2429
NEE.	Parameter		NEE.	Functie
1	detectiebereik	0-500ppm	7	levensverwachting	3 jaar
2	Detecteren overbelasting	2000ppm	8	operatie temperatuur	-20~50
3	herhaalbaarheid	±2%	9	Voedingsspanning 5,2V±0,2V
4	Reactietijd (t90)	60 seconden	10	consumptie	<6,0mA
5	Lange termijn drift	<2%/maand	11	Verlenglijn	2m
6 60 seconden hersteltijd			/	/	/

Noodresponsmethoden voor controlleralarmen

1. Wanneer de CO-concentratie binnen het detectiebereik van de controller ligt overschrijdt de limiet, dan zal de schakelaar een fout weergeven/zal het controlelampje van de controller gaan branden flitser en de schakelaar schakelt de verwarming automatisch uit om een continue toename van de CO-concentratie; Ventilatie moet onmiddellijk plaatsvinden (indien de omgeving is smal en de omstandigheden het toelaten, open de ventilatieopeningen om creëer zoveel mogelijk een open omgeving. Wanneer de omgeving open is of als de ventilatie onhandig is, wordt aanbevolen om de ventilatie-apparatuur te vergroten om de luchtcirculatie te versnellen en CO-gas af te voeren) en personeel in de omgeving moet onmiddellijk worden geëvacueerd uit de omgeving waar de huidige CO-concentratie overschrijdt de norm;

2. Als de installatie- en gebruiksomgeving correct is, wordt aanbevolen dat personeel keert terug naar het werkgebied en start opnieuw om de CO-concentratie te controleren kijken of het aan de normen voldoet.

3. Tijdens het gebruik van dit product is het belangrijk om de luchtkwaliteit op lange termijn te behouden circulatie en controleer regelmatig de concentratie koolmonoxide (internationale standaard 50mg/m ^3 y 40PPM) om persoonlijke veiligheid te garanderen. Als symptomen van koolstof koolmonoxidevergiftiging optreedt (zoals duizeligheid, hoofdpijn, misselijkheid, enz.), één

U moet onmiddellijk uit de buurt van de bron van de vervuiling blijven, frisse lucht inademen en medische hulp zoeken.

1. Dit product maakt gebruik van elektrochemische sensoren, die gemakkelijk worden beïnvloed door lokale temperatuur- en vochtigheidsinterferentie, wat resulteert in een lichte impact op de detectienauwkeurigheid. Gebruik dit product daarom objectief en redelijk om uw veiligheid te garanderen. De levensduur ervan wordt beïnvloed door de omgeving en de nauwkeurigheid van de sensor wordt regelmatig getest. Als de fout te groot is, vervang dan de sensor.

2. Zelfs als er een koolmonoxidemelder is geïnstalleerd, moet de kamer goed geventileerd worden om te voorkomen dat er tijdens de slaap te veel CO wordt uitgestoten, omdat dit niet tijdig kan worden aangepakt.

Voorzorgsmaatregelen en gebruiksspecificaties

1. Open de behuizing van het product niet zomaar. Voorkom dat externe krachten de sensor beschadigen.
2. Producten mogen niet in contact komen met organische oplosmiddelen (waaronder siliconenrubber en andere kleefstoffen), coatings, chemicaliën, stookolie en gassen met een hoge concentratie;
3. Het product mag tijdens gebruik en opslag niet volledig worden ingekapseld met harsmaterialen en mag ook niet gedurende lange tijd in een anaërobe omgeving worden ondergedompeld, anders zal dit de prestaties van de sensor schaden; Beïnvloedt de detectienauwkeurigheid van het product;
4. Dit product mag niet gedurende langere tijd worden gebruikt in omgevingen met corrosieve gassen;
5. Tijdens de installatie en het gebruik is het noodzakelijk om verticale luchtinlaat van de voorkant;
6. De luchtinlaat van het product mag niet geblokkeerd of verontreinigd zijn;
7. Dit product moet stevig worden geïnstalleerd en mag niet worden blootgesteld aan overmatige schokken of trillingen;
8. Niet gebruiken als de schaal beschadigd of vervormd is;

9. Verbied langdurige opslag en gebruik van dit product in alkalische oplossingen met een hoge concentratie. gassen;

10. Vervang de controller tijdig door een nieuwe wanneer de verwachte levensduur is bereikt;

BLUETOOTH-WERKING

Zoek en download de bijbehorende APP-naam "airHeaterBle" in de IOS- of Android APP-winkel en volg vervolgens de onderstaande stappen om de verwarming aan te sluiten en te bedienen met een mobiele telefoon.

Scan de QR-code via uw browser om de Airheater-app van GooglePlay of zoek op de

"Airheaterble" in de Google Play-app om de

Luchtverwarmer-app.

1. Vraag de Bluetooth-naam op: Nadat u het apparaat hebt ingeschakeld, drukt u op y yyMÿ

Gedurende 3 seconden wordt op het scherm tegelijkertijd de Bluetooth-naam weergegeven in 4-cijferige tekens (0-F).

66 45

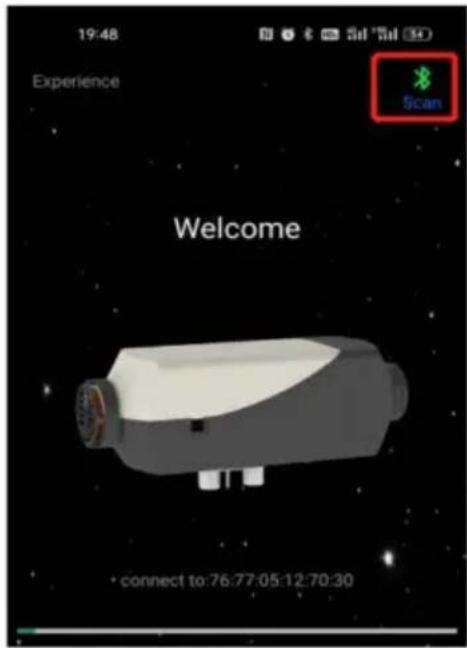

1. Maak verbinding met de mobiele telefoon via Bluetooth: Klik op het Bluetooth-symbol in de rechterbovenhoek en zoek het bijbehorende lokale Bluetooth-nummer: BYD + MAC-adres van het Bluetooth-apparaat + 4 cijfers van de controller (zie de afbeelding hierboven). Klik vervolgens op het Bluetooth-nummer om verbinding te maken.

19:48 Experience 5cl *Sal (3) Scan Welcome • connect to:76:77:05:12:70:30

BYD-767705126B45 D4C7ED61-E28F-AOC4-ZA0E-ESC3023FC18D BYD-767705127024 33633C60-41A6-5B78-6C2A-E89FDE938BO8 BYD-767705123708 1F85935A-D35D-03F2-BD30-92OF18133D5E

3.Klik op de knop om naar het instellingenscherm te gaan, u kunt het wachtwoord instellen en Klik op "Bevestigen" om de instellingen op te slaan. Als het wachtwoord is gewijzigd, moet de switch het wachtwoord wijzigen volgens de bovenstaande Bluetooth-matchingbewerking methode.

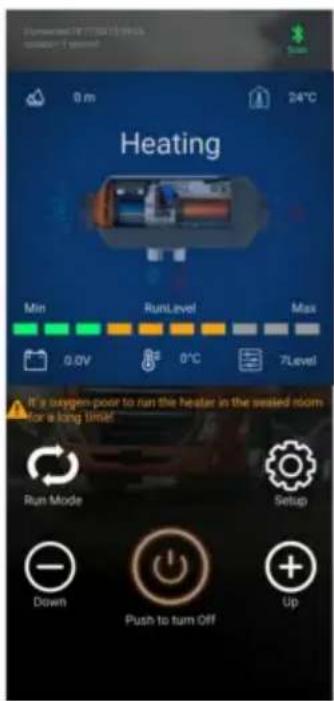

1. Druk lang op y yom de verwarming aan of uit te zetten.

1. Klik op de knop "mode" om te schakelen tussen de versnellingsmodus of de temperatuurregelmodus. Klik vervolgens op de knop "up +" / "down -" om het niveau (niveau 1-10)/de temperatuur (8°C\~36°C) te verhogen + of te verlagen.

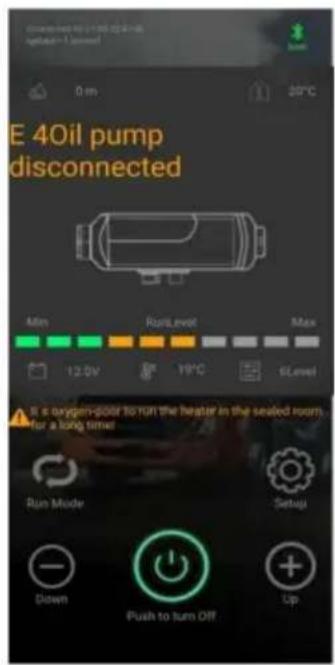

1. Foutweergave: Wanneer de verwarming defect is, wordt de foutcode E-xx weergegeven, zie de eerder genoemde tabel voor het type storing.

Installatie en gebruik van Samsung mobiele telefoon

TOEPASSING

1. Open de camera van de Samsung-telefoon en scan Klik op de QR-code hieronder om een downloadlink te openen Klik op downloaden en installeren.

Voor sommige Samsung-telefoons die de APP niet normaal kunnen bedienen na het downloaden en installeren, lang ingedrukt houden van de toets y y

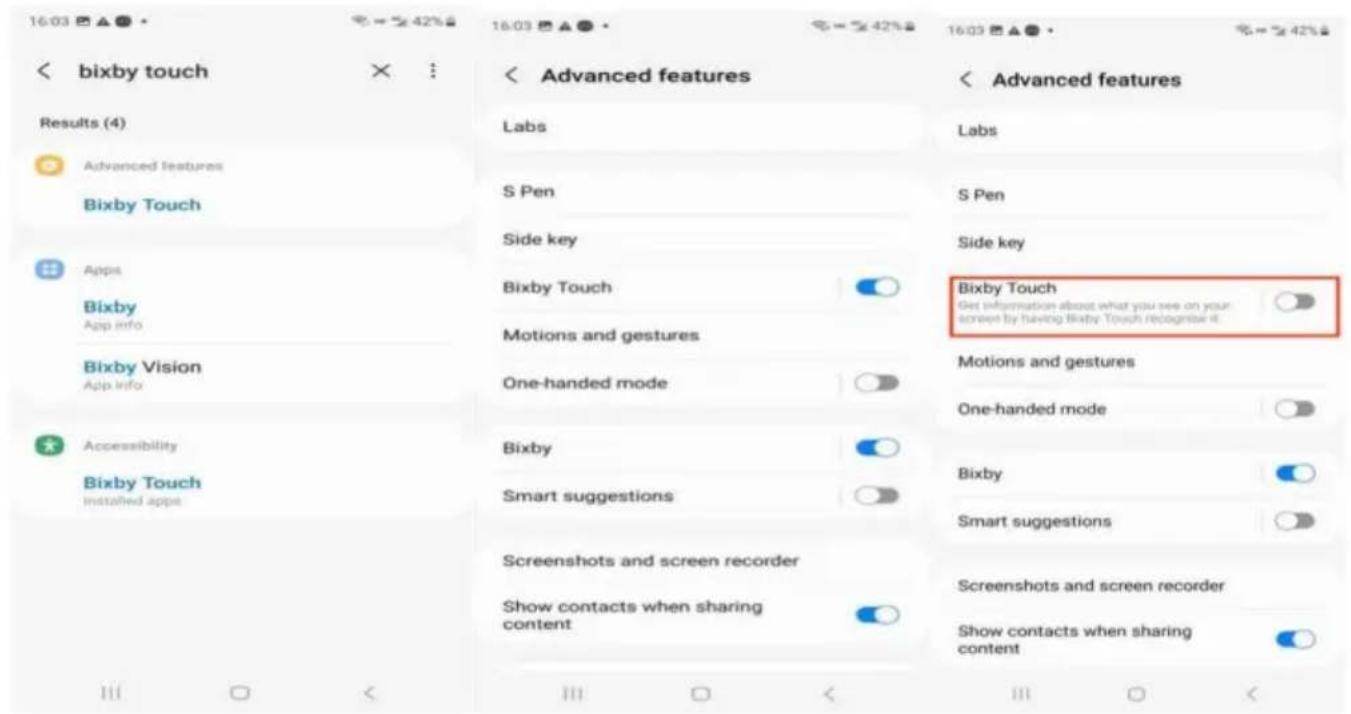

knop op de APP conflicteert met de schermherkenningsfunctie van Samsung-telefoons. De oplossingen zijn als volgt: 1. Open de instellingenfunctie van uw telefoon om te zoeken naar Bixby Touch.

1. Klik op de Bixby Touch-schermherkenningsfunctie en sluit deze om terug te keren naar normaal gebruik van de app.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK REP

YH CONSULTING LIMITED.
