GEBRUIKSAANWIJZING WJ-004 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

HOUT SAUNA

MODEL: WJ-004

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

1) LET OP

1) Controleer zorgvuldig alle schakelingen en stekkerverbindingen.
2) Installeer een spanningsregelaar als de stroomvoorziening niet geschikt is.
3) Deel het stopcontact niet met andere elektrische apparaten om gevaar te voorkomen.
4)Gebruik de saunaruimte niet als u onder invloed bent van alcohol, drugs of medicijnen.
5) Zwangere vrouwen of personen met een slechte gezondheid moeten vóór gebruik hun arts raadplegen.
6) Minderjarigen moeten onder toezicht staan om letsel te voorkomen.
7) Houd rekening met een opwarmtijd van maximaal 30 minuten.
8)Gebruik de ruimte niet voor het drogen van kleding, badpakken, enz.
9) Zet geen dieren in de kamer.
10) Schakel de sauna na 2 uur continu gebruik gedurende een uur uit.

Onderdelen lijst
Code	Afbeelding	Naam	AANTAL.
1		Vloerpaneel	1
2		Achterpaneel	1
3		Linker paneel	1
4		Steun onder stoel	1
5		Schacht paneel	1

6		Zitpaneel	1
7		Rechter paneel	1
8		Lettertypepaneel	2
9		Behandelaar	1
10		Bovenste paneel	1
11		Omslag	1
12		Zuurstof staaf	1

13		Beker vasthouden	2
14		Boek houder	1
15		Handdoek houder	1
16		Ondersteuning van de bank	1
17		Schroeven voor buitenblad ST4*60mm	6
18		Schroeven ST3*20mm	2
19		Universele schroeven ST3*30mm	20
20		Schroeven voor handdoek houder ST3 5*40mm	4
21		Schroeven voor deksel ST3*16mm	26
22		Schroeven voor steun onder de stoel ST4*50mm	15
23		Kunststof plug voor schroef gaten 8*13mm	20
24		Droge pasta voor schroef gaten	24

Model Vermogen (W) Spanning (V)			Frequentie (Hz)	Stekkertype
WJ-004	2580	Wisselstroom 220-240	50	Europese norm
			50	Niet standaard
			60	Amerikaanse standaard

1. INSTALLATIEPROCEDURE

VOORZICHTIGHEID:

1) Er mogen geen sanitaire voorzieningen in de sauna worden geplaatst.
2) Houd alle vloeistoffen uit de buurt van de verwarmingspanelen.
3) Installeer de sauna op een volledig vlakke ondergrond.
4) Installeer de sauna op een droge plaats.
5) Brandbare voorwerpen en bijtende chemische stoffen moeten ver uit de buurt van de sauna worden gehouden.

Elk zijpaneel heeft een wit label om de zijkant en richting te identificeren. Het paneel met "LINKS"

het etiket moet aan de linkerkant worden geplaatst, afhankelijk van de sauna (aanzicht vanaf de buitenkant van de sauna) sauna). Hetzelfde geldt voor de andere panelen.

ÿ Voor vierkante stijl

(De volgende afbeeldingen worden ter referentie gebruikt. Als uw sauna enkele verschillen vertoont de foto's, volg gewoon de stappen. Lees deze gebruiksaanwijzing aandachtig door voor gebruik en bewaar het voorzichtig voor de toekomst. Probeer niet zelf de sauna te installeren

schade zal gemakkelijk optreden. Voor deze sauna zijn minimaal 2 volwassenen nodig om de montage te voltobien.)

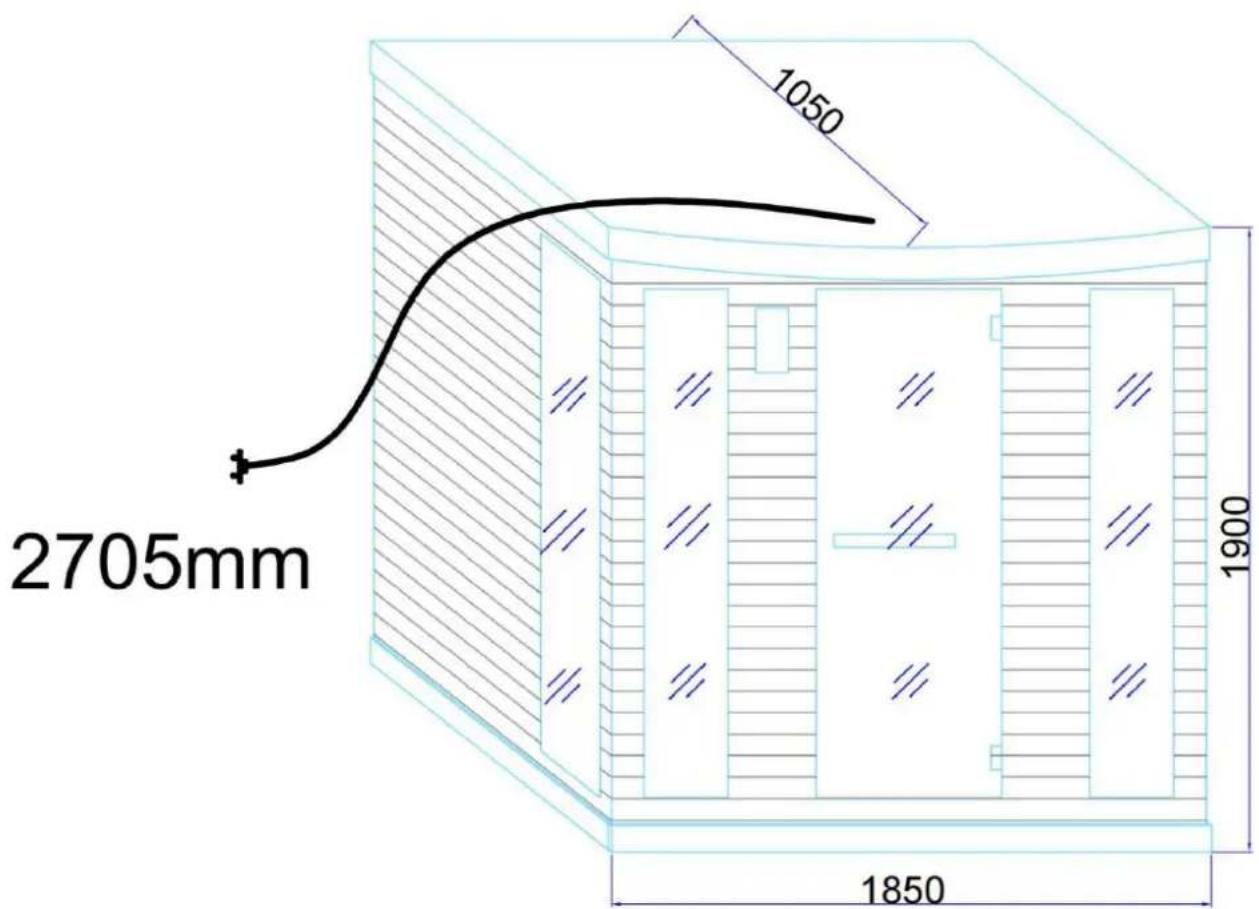

Tekening van productgrootte

2705mm 1050 1900 1850

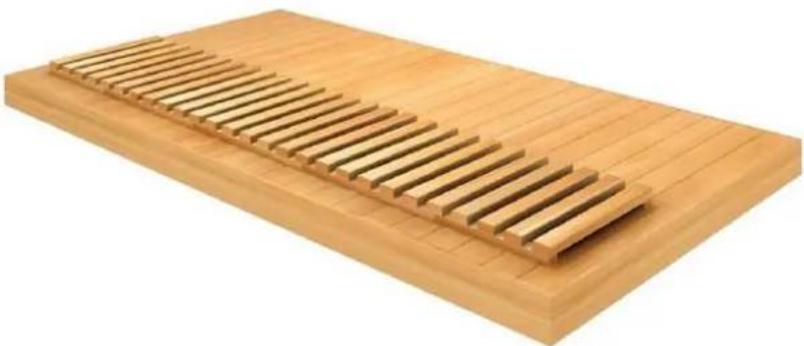

1) Open saunapakketten in een groot gebied.

Plaats vloerpanelen op de gewenste horizontale positie ten opzichte van de grond.

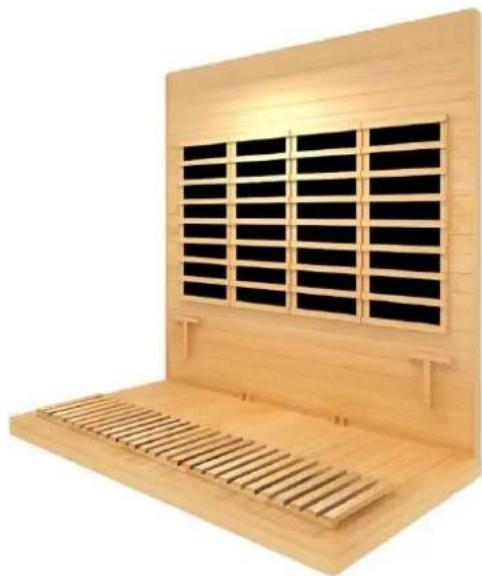

2) Plaats het achterpaneel op het vloerpaneel. (Voor deze stap moet iemand het paneel voorzichtig vasthouden.)

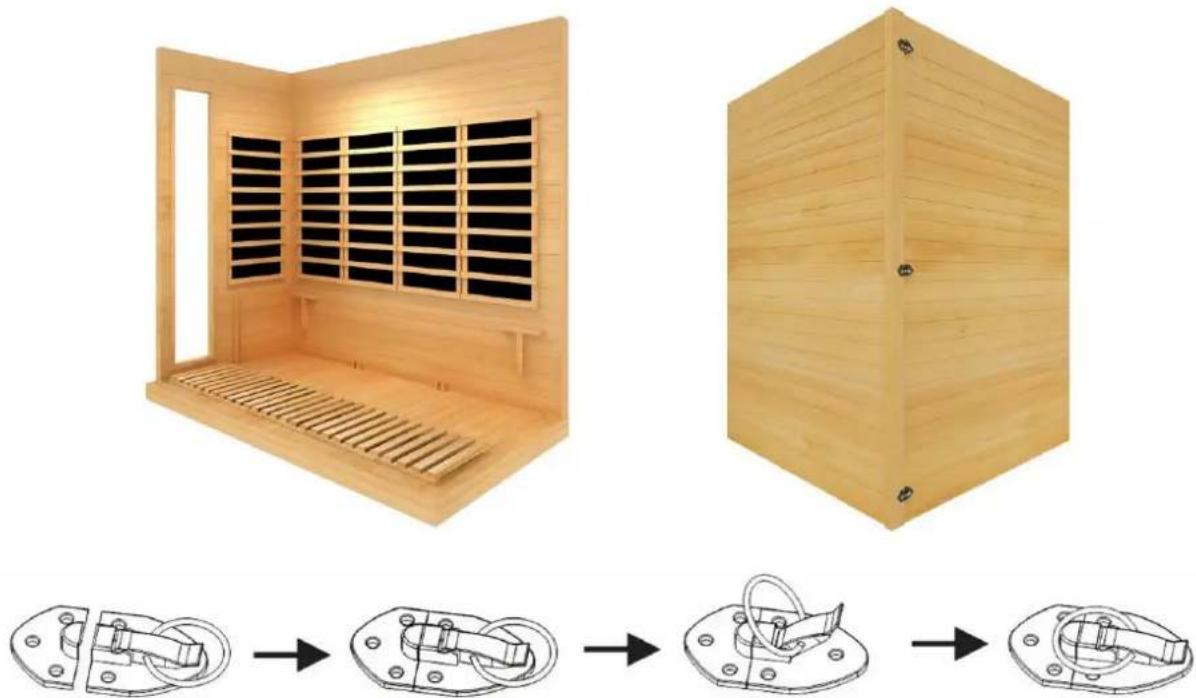

3) Plaats het linkerpaneel op dezelfde manier op het vloerpaneel. Sluit de gesp.

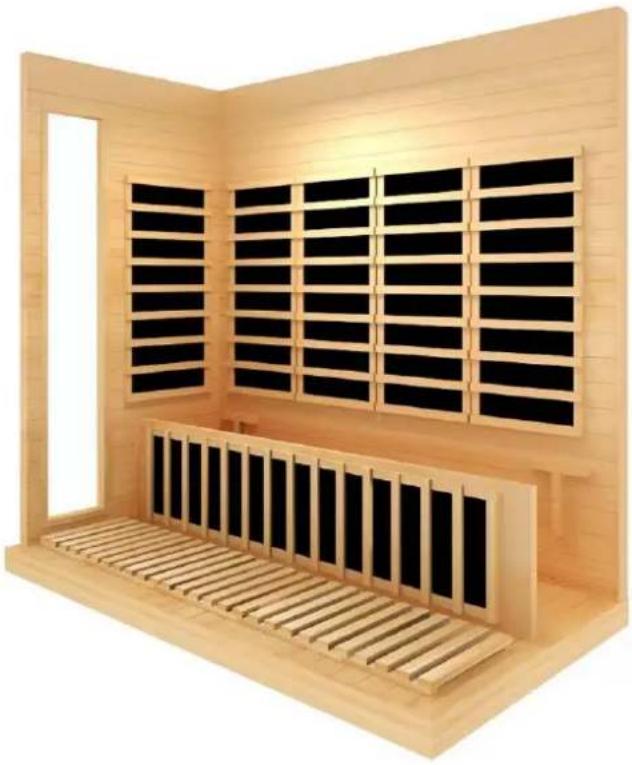

4) Zoek het schachtpaneel tussen de twee stroken van de linkermuur.

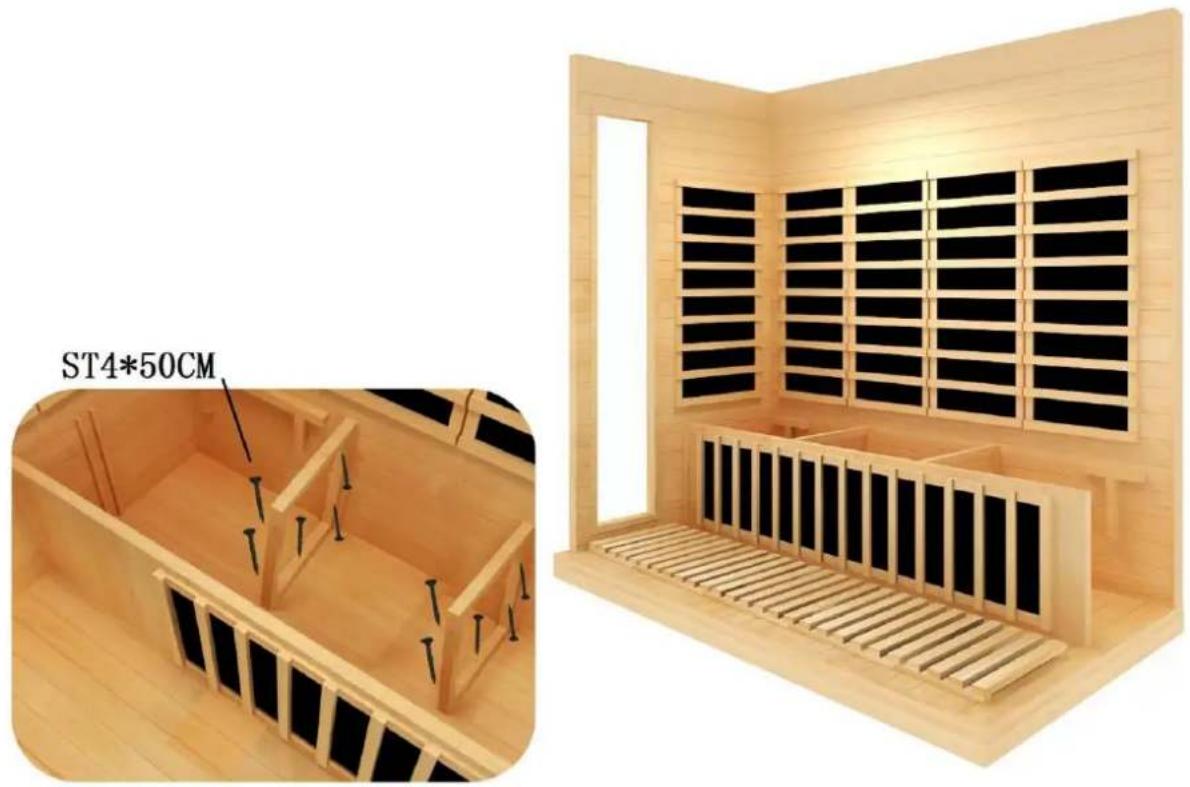

5) Zoek de steun onder de stoel en schroef de steun vast. Sluit de aansluitingen op het achterpaneel aan . (ST4*50CM)

ST4*50CM

6) Zoek het stoelpaneel.

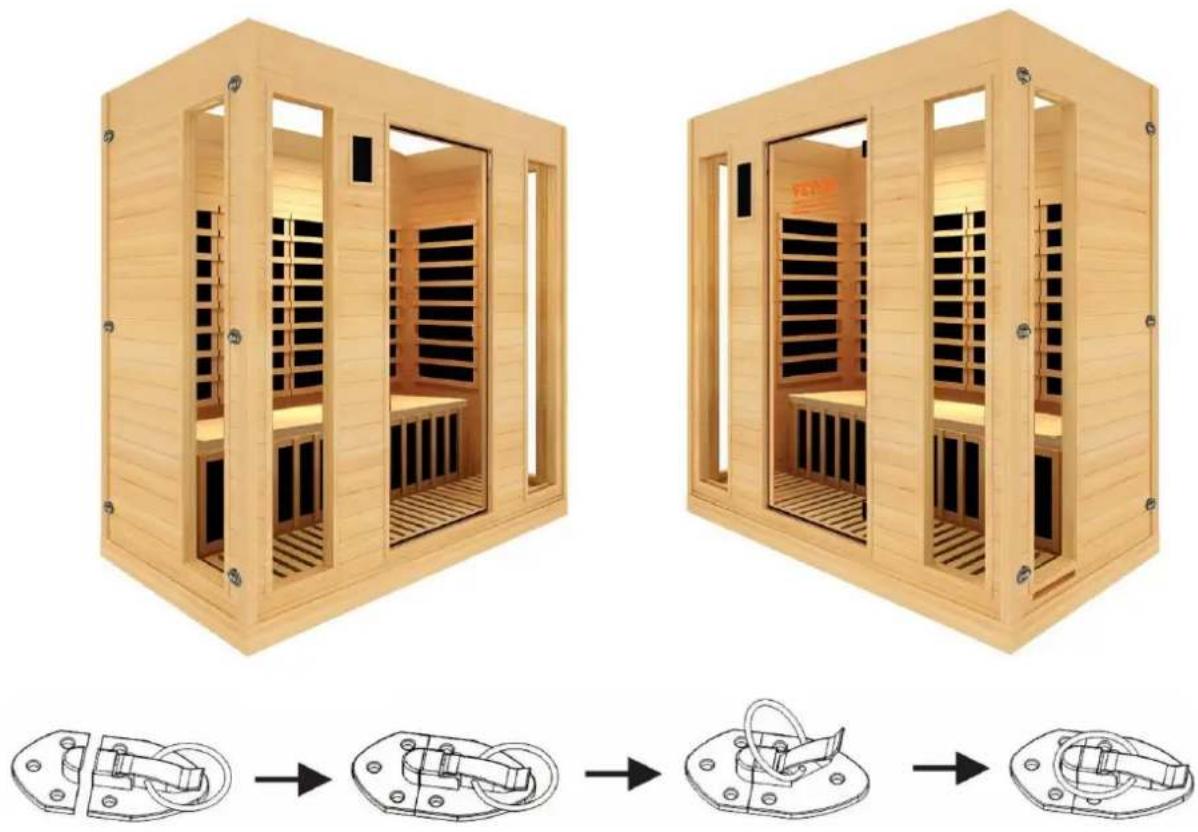

7) Plaats het rechterpaneel op dezelfde manier op het vloerpaneel.

8) Zoek het voorpaneel.

Je krijgt het volgende handvat.

Stap 1: Verdeel het handvat in onderstaande afbeelding.

Stap 2: Plaats de handgrepen aan de linker- en rechterkant van het glas en zet ze vast met schroe

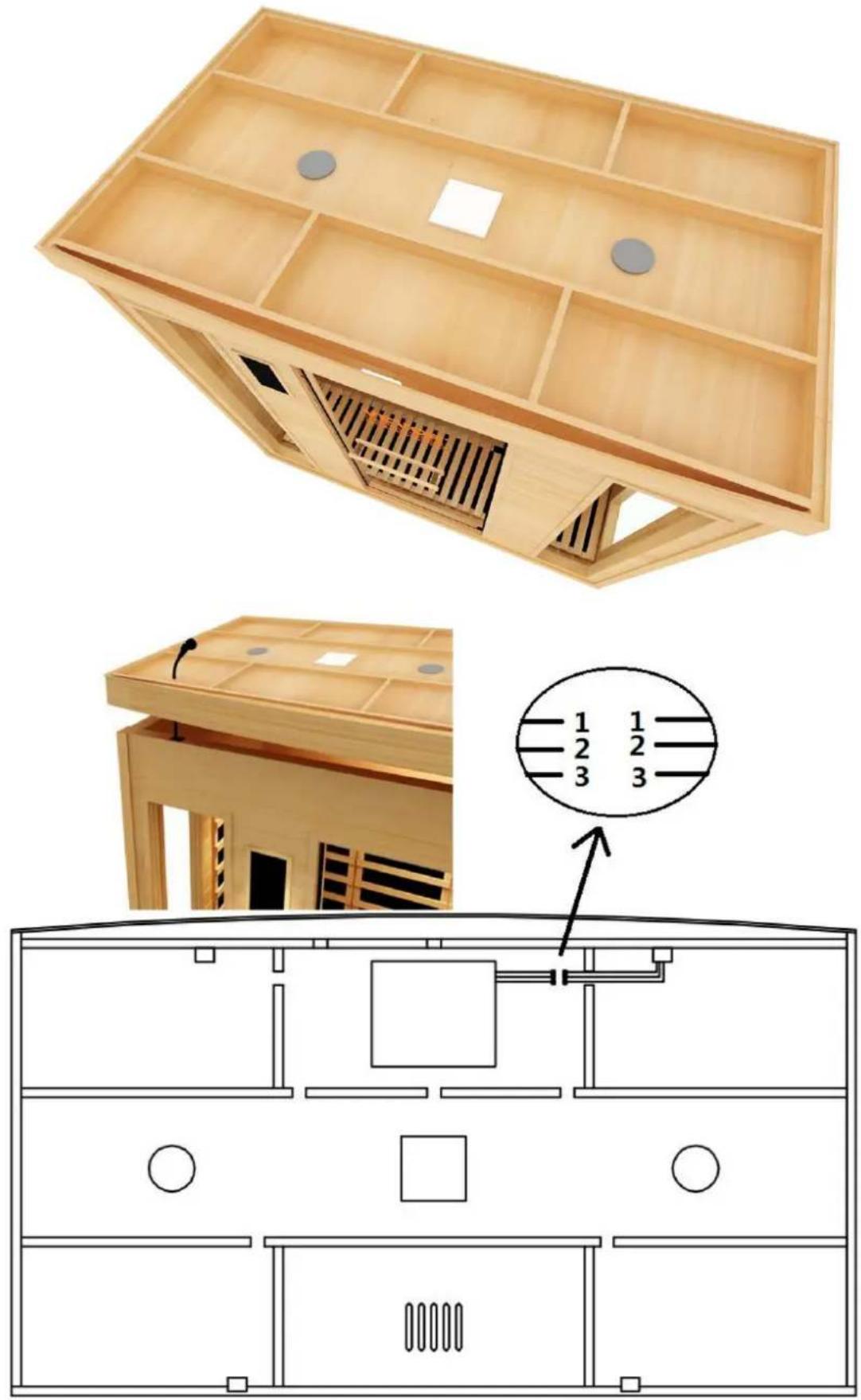

7) Installeer de bovenkant en voer de draad door het gat naar de bovenkant en sluit alle stekkers aan volgens het lijnnummer (1,2,3...).

Sluit de draden aan de bovenkant aan. Raadpleeg de onderstaande afbeeldingen (3 stappen).

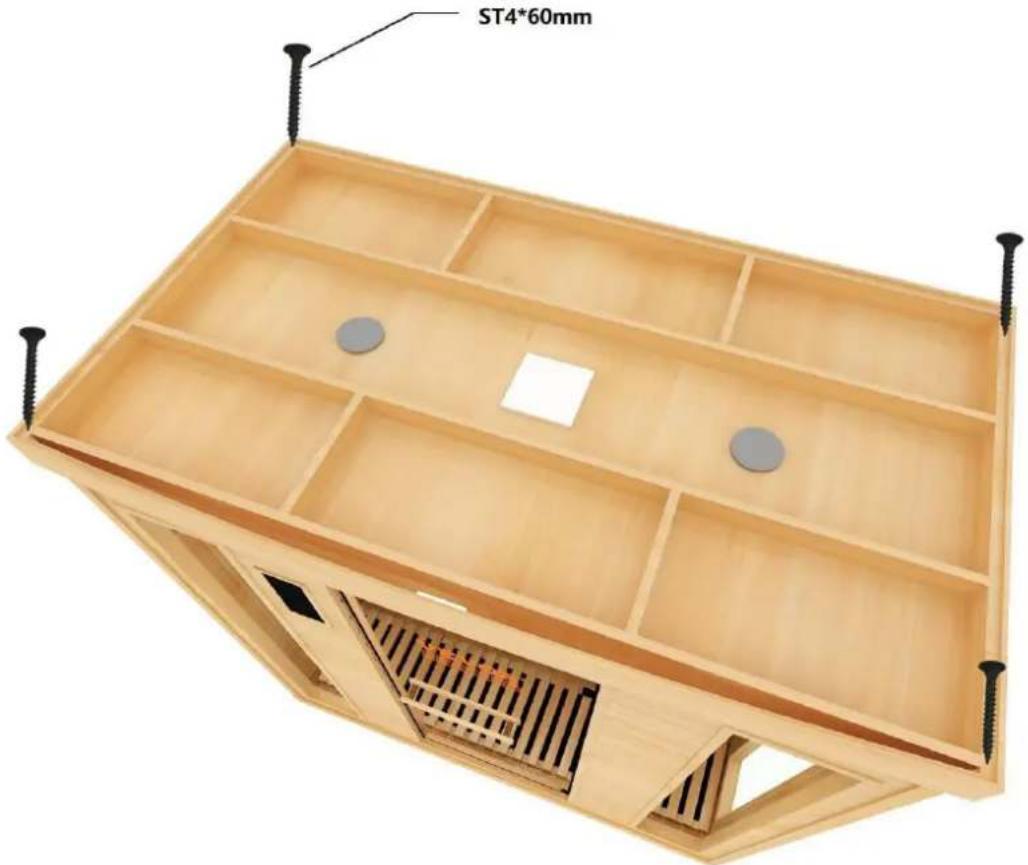

9) Installeer de bovenkant met schroeven voor de buitenkant, zoals hieronder weergegeven. (ST4*60 mm)

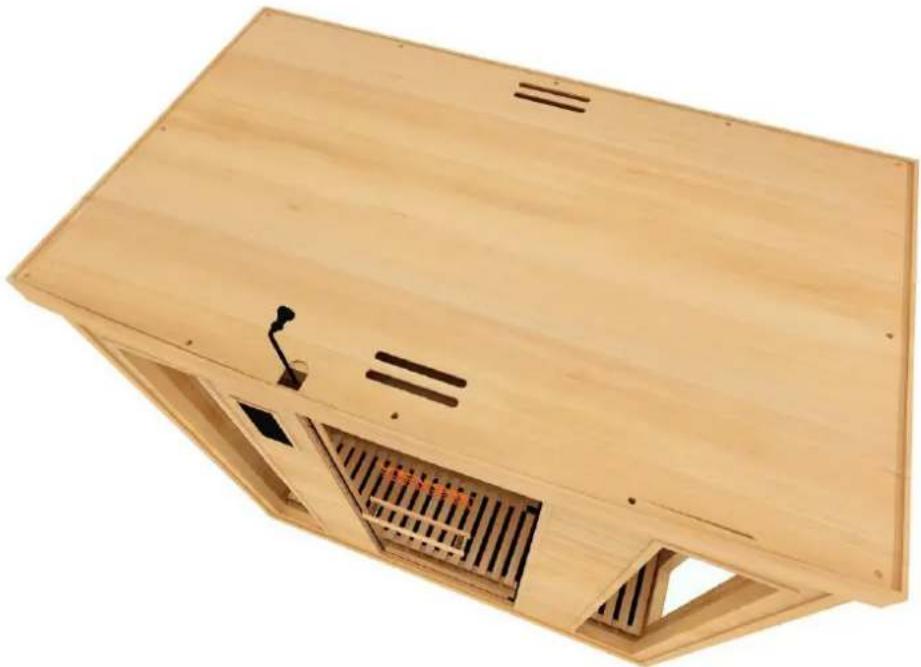

8) Breng het interne bovenplafond boven de panelen omhoog, terwijl u de draden van het voor- en achterpaneel naar buiten trekt door het gat in het plafond en bevestig de afdekking met een schroef. (ST3 * 16 mm)

ÿ Voor handdoekenrek, bekerhouder , tijdschriftenhouder en installatie van zuurstofionisator

Hoewel er kleine voorgeboorde gaten zijn voor het plaatsen van deze items, kunnen het handdoekenrek, de tijdschriftenhouder en de bekerhouder worden geplaatst waar u maar wilt, zolang u het hout niet beschadigt. Als u de installatie op een andere locatie installeert, is het een goed idee om de gaten voor te boren voordat u de schroeven vastdraait. De zuurstofionisator moet linksboven op het achterpaneel worden geïnstalleer

er is een kleine draad die vanaf het bovenpaneel moet worden ingevoerd. De volgende figuur suggereert de installatie positie.

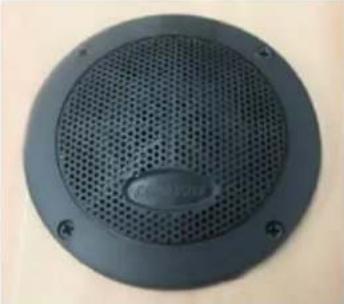

Zuurstof Ionisator	Spreker	Kleur licht
Bekerhouder	Handdoekenrek	Tijdschrift

11) Controleer zorgvuldig alle schakelingen en stekkerverbindingen.
12) Installeer een spanningsregelaar als de stroomvoorziening niet geschikt is.
13) Deel het stopcontact niet met andere elektrische apparaten om gevaar te voorkomen.
14)Gebruik de saunaruimte niet als u onder invloed bent van alcohol, drugs of medicijnen.
15)Zwangere vrouwen of personen met een slechte gezondheid moeten vóór gebruik hun arts raadplegen.
16) Minderjarigen moeten onder toezicht staan om letsel te voorkomen.
17) Houd rekening met een opwarmtijd van maximaal 30 minuten.
18)Gebruik de kamer niet voor het verven van kleding, badpakken, enz.
19) Zet geen dieren in de kamer.
20) Schakel de sauna na 2 uur continu gebruik gedurende een uur uit.

2) GEBRUIK OMGEVING

1) Temperatuur: 15 \~ 65 y; Tijd: 1-99 minuten
2) Vergelijkende vochtigheid: 85% ;
3) Atmosferische druk: 700 pk \~ 1060 pk;

3) KENMERKEN

(1)Houten frame;
(2) Elektronische controles en constante temperatuur automatisch;
(3) Geïmporteerde, uiterst nauwkeurige numerieke transporter;
(4)Elektronische sleutel;
(5) Straalverwarmers;

Warme tip: Voor gebruik moeten alle aansluitkabels van de controller aangesloten zijn.

1. Weergavevenster: het venster geeft de temperatuur weer, compatibel met Celsius en Fahrenheit displays.
2. Weergavevenster: het venster geeft de resterende tijd van de timing weer
3. LED-indicatoren: Voedingsindicator (rood): Verwarmingsindicator (groen): Aan als de verwarming aan is, uit als verwarming is uitgeschakeld Fahrenheit-indicator (rood): Aan geeft aan dat de weergegeven temperatuur Fahrenheit is. Celsius-indicator (rood): Aan: De weergegeven temperatuur is in Celsius.
4. Aan/uit: Druk één keer op de aan/uit-knop.
5. Toets "Licht", lichtschakelaar, één keer drukken: binnenverlichting aan, buitenverlichting uit. Druk nogmaals: binnenlicht uit, buitenlicht aan. Druk vervolgens achtereenvolgens op voor volledig aan - volledig uit.
6. LED-kleurlichttoets: Druk eenmaal op aan/uit: wanneer het kleurenlicht aan is, houdt u de kleurlichttoets ingedrukt en de digitale temperatuurbuis geeft "LX" weer (X is 1-9) en "X" knippert. Druk vervolgens op de toets "kleurlicht", u kunt de kleur wijzigen en de status van de LED wijzigen.
7. Temperatuurtoetsen "-" en " _": Pas de temperatuur aan, houd de toets ingedrukt om snel te veranderen. FM status: 5 seconden ingedrukt houden, automatisch de radiofrequentie zoeken en opslaan. Na de het zoeken is voorbij, druk één keer om de volgende frequentie te selecteren.
8. Tijdtoetsen "+" en " _": pas de tijd aan, houd de toets ingedrukt om snel te wijzigen. Je kunt aanpassen het volume alleen wanneer u de modus "FM" of "Mp3" opent en op de toetsen "+" of "-" drukt. 9.G03 Beschrijving van de Bluetooth-multifunctionele speler

USB 88:8.8 SD HZ AUX ① ② MODE APS VOL + VOL - ON/OFF UTE ③ ④ ⑬ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲

1) Modusconversie FM-AUX-BLAUW-SD-USB

Bij elke klik wordt een functie vervangen, waarbij de Bluetooth-naam G-811 is.

	Mogelijkheid Reparatiemethode
1	De zekering van de lamp is doorgebrand.	Vervang een lamp.
2	De lamp en de fitting zijn niet aangesloten Goed.	Trek de lamp eruit en controleer de fitting, vervang deze indien nodig het stopcontact. Sluit hem vervolgens weer aan
3	De zekering is doorgebrand.	Vervang een zekering. Bovenop het plafond.

II. Het bedieningspaneel is buiten werking

	Mogelijkheid Reparatiemethode
1	De kabel van het bedieningspaneel niet goed aangesloten.	Controleer de kabelaansluiting en repareer deze op de juiste manier.
2	De zekering is doorgebrand.	Vervang een zekering. Bovenop het plafond
3	Het indicatielampje van de stroom brandt, maar geen led-display	Waarschijnlijk zal er een nieuw bedieningspaneel nodig zijn

III.De verwarmingen zijn defect

Fenomeen	Mogelijkheid	Reparatiemethode
1 Een van de verwarmingstoestellen kan niet verwarmen.	1) De verwarming is niet goed aangesloten	Controleer de verbinding
	2) De verwarming is aan vervanging toe	Verwarming vervangen
2 Niet alle verwarmingstoestellen kunnen dit doen warmte.	1) De stekker is niet aangesloten op de juiste manier	Controleer de stekker
	2) De verwarmingselementen zijn niet goed verbonden	Bevestig de verbindingen
	3) Storing in het relais	Wijzig relais
	4) Storing in het bedieningspaneel	Wijzig het bedieningspaneel

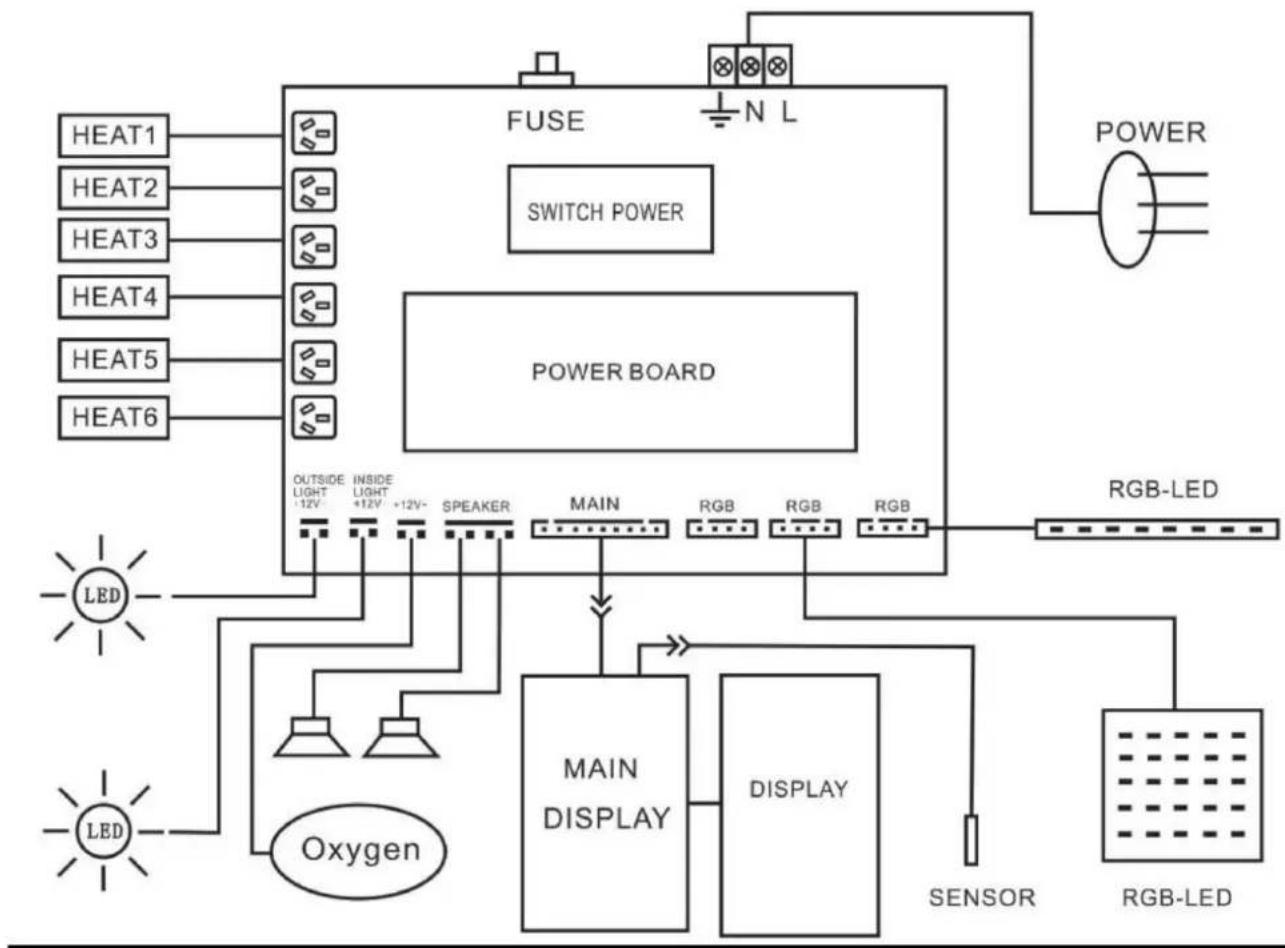

SCHAKELSCHEMA

6) ONDERHOUD

I. De saunaruimte moet schoon en geurvrij worden gehouden.
II. Op banken moeten altijd vochtige handdoeken worden gebruikt, anders dringt het zweet door het zachte hout.
III. Lucht de kamer vaak door de deur en ventilatieopeningen open te houden wanneer de kamer niet in gebruik is.
IV. Sauna's die dagelijks worden gebruikt, moeten minstens één keer per week worden schoongespoeld om ze schoon te houden en de frisse lucht.
V. Inspecteer de banken regelmatig op het vereiste onderhoud.
VI. Om transpiratievlekken schoon te maken en te verwijderen, gebruikt u zeep of wasmiddel in warm water, bij voorkeur met een schrobborstel
VII. Bij sterk vervuilde oppervlakken kan schuren nodig zijn. Schuurpapier dat rond een houten blok is gewikkeld, werkt Goed.

7) GARANTIE

I. Vul binnen 30 dagen de garantiekaart op de volgende pagina in om uw sauna te registreren en krijgt u volledige garantie. Wij garanderen onze sauna tegen materiaal- en/of fabricagefouten voor een periode van 12 maanden

vanaf de aankoopdatum. Wij garanderen de vervanging van verwarmingselementen en eventuele elektronische componenten verbonden aan de sauna gedurende de levensduur van de sauna aan de oorspronkelijke koper. Variaties in hout textuur, kleur en normale slijtage vallen niet onder enige garantie. Wij geven geen garantie op de CD/DVD/LCD-systeem omdat het zijn eigen fabrieksgarantie heeft. De garantie wordt als ongeldig beschouwd als: de sauna is misbruikt, gewijzigd of opengesteld voor weersinvloeden. Elke afwijking van de handleiding die schade aan de sauna veroorzaakt, valt niet onder de garantie. Onze sauna's en al hun sauna's Dochterondernemingen en/of partners kunnen niet aansprakelijk worden gesteld voor enig misbruik van de sauna door klant. Onze sauna's zijn niet aansprakelijk voor schade en/of letsel veroorzaakt door misbruik door de klant van product. Klanten gebruiken de sauna op eigen risico. Voorwaarden kunnen zonder wijzigingen worden gewijzigd kennisgeving.

II. Eventuele schade aan de saunaset tijdens transport wordt niet gedekt door deze garantie.
Claims voor schade moeten worden ingediend via het transport-/verzendbedrijf. Eventuele schade moet gerapporteerd over de Bill of Lading via transportrederij.
III. U bent van harte welkom om ons suggesties te geven.

VRIJWARING

Onze Sauna's en haar partners geven geen medische begeleiding. Raadpleeg hiervoor een arts medisch advies. Alle informatie in deze handleiding is bedoeld voor informatiedoeleinden alleen. Wij behouden ons het recht voor om zonder voorafgaande kennisgeving alles in de handleiding te wijzigen. Onze sauna's kunnen niet verantwoordelijk worden gehouden voor drukafwijkingen. Er kunnen kleurvariaties optreden. Sommige modellen worden getoond met optionele kenmerken.

Gemaakt in China
