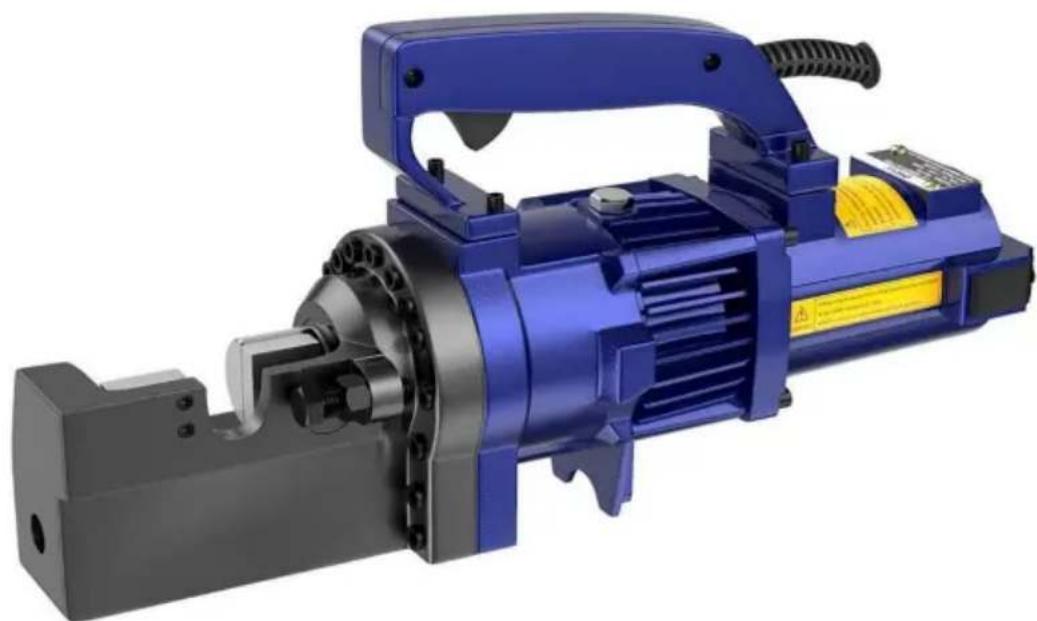

ELEKTRISCHE WAPENSNIJDER

MODEL:RC-16/RC-25/RC-20/RC-22

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/ support

Dit is de origine instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijkke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

Gebruik

Gebruik wapeningsfrezen uitsluitend op betonwapeningsstaven.

Beperk het gebruik tot de aangewezen materialen

Er is.altijd een kans dat het afgeknipte uiteinde eruit schiet,vooral als het minder is dan 30 cm lang.Overschrijding van de gespecificierde materiaalspecificaties aanzienlijk verhoogt dit risico en zaal ook het gereedschap beschadigen.Probeer Niet te snijden wapening.Harder,dikker of dunner dan aangegeven.

Gebruik oogbescherming

Draag een veiligheidsbril, een veiligheidsbril met zierschemen of een gelaatsschembij gebruik van een snijder.

Zorg voor veiligheidsbarrières

Plaats verilgheidsschermen omcollege's te beschemen gegen möglichke rondvliegende uiteinden. Plaatveilgheidsschem onder de wapening bij het werken op hogeplaatsen.

Houd de snijder stevig vast en behoud een goede positie en balans. Niet doen reikwijde bij het werken op een hoge plaats, bevestig de frees aan de steiger met een veiligheids touw. Controller of het netsnoer Niet verruild is en houd het snoeruit de buurt scherpe randen en hitte. Controller of alle afstelsleutels zich aangebracht verwijderd voordat u de snijder gezruikt.

Beschem uzelf gegen elektrische schokken

Om möglichke elektrische schokken te voorkomen, mag u de snijder nicht hanteren met natte handen of gebruik de snijder in de regen of op vochtige plaatsen. Houd rekening met alle elektriciteitsleidingen, elektrisch circuits en andere gezaren waarmee contact kan worden gemaatkt, vooral als dat wel het geval is onder het oppervlak of anderszins aan het zich onttrokken.

Koppel het gereedschap los

Koppel de snijder los van het stopcontact wonneer deze Niet in gebruik is en vóor reiniging, afstelling of onderhoud. Haal de stekker Niet uit het stopcontact door aan de knop te trekken koord. Controller altijd of de schakelaar op UIT staat voordat u de stekker in het stopcontact steekt.

Pas op voor het milieu

Gebruik de snijder Niet in de aanwezigheid van brandbare materialen (bijv. verf, verdunner, aardolieproducten, lijmen).

Gebruik de snijder Niet in een möglichk verlichte en vrij van obstakels. Exploitant te allen tijde vrij zichzoicht要去en hebben op de frees, wapening en omgeving.

Draag geschikte kleding

Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd langhaar in bedwang. Het gebruik van een veriligeidshelm en laarzen met rubberen zolen worden aanbevolen. Als Als er veriligeidshandschoenen worden gedragen, let er dan vooral op dat de handschoenen Niet bekneld raken gezangen in bewegende delen.

Houd bezoekers op afstand

Houd alle bezoekers op een veilige afstand van de werkplek bescherming en om afleiding van de operator te voorkomen.

Onderhoud de snijder met zorg

Inspecteer de frees voör elke toepassing. Defecte of losse messenblokken konnen dat veroorzaken resulteren in persoonlijk letsel. Houd het handvat droog, schoon en vrij van olie en/of vet. Houd behuizing en zuiger vrij van vuil en ijzervijlsel. ControllerDat nr schroeven of bouten zitten los of ontbreken. Volg de instructie voor onderhoud . Inspecteer de schakelaar, het snoer, de stekker en eventuele verlangkabels regelmatig intervallen.

Zorgvuldig bewaren

Wanner u de snijder en accessoires nicht gebruikt, bewaart u deze op een droge plaats waar dit nicht möglich is toegankelijk zichoor voor onbevoegden.

PARAMETERLIJST

Model	RC-16	RC-25	RC-20	RC-22
Wattage(W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NW (kg)	12.84	32.13	18.75	14.9
Snijdsnelheid Max	y2,5s	y4S	y3s	y3,5s
Wapening	16 mm	25 mm	20 mm	22 mm
Min wapening	4 mm	5 mm	4 mm	4 mm

Opmerking: Er zijn twee versies van de spanning van het bovenstaande productmodel, respectievelijk AC220-240V 50Hz en 120V 60Hz, zich het typeplaatje

informatie over het product.INSTRUCTIES

Let op: Geeft gevaar aan dat kan leiden totlicht persoonlijk letsel en/of productschade.

Zorg: Geeft gevaar aan dat tot productschade za leiden.

Controles voor gebruik

Controleeer het oliepeil.

Controleer de staat van de messenblokken en of de bouten van de messenblokken goed vastzitten.

Let op: Het gebruik van losse of gebarsten messenblokken kan leiden tot letsel operators en schade aan het apparaat.

Controleer of de stroombron geschikt is voor de snijplotter.

Let op: Als de spanning te hoog is, zal de motor doorbranden. Als de spanning te laag is, Er zar onvoldoende stroom worden opgewekt. Gebruik nooit gelijkstroom.

Controller of de voeding goed geaard is.

Let op: Het Niet aarden van de stroomvoorziening kan leiden tot een elektrische schok exploitant.

Controleer of het snoer onbeschadigd is en of de stekker nicht los zit.

Let op: Een gesneden of afgeschuurde bekleding kan een korte elektrische schok tot gevolg hebben aan exploitant.

Als u een verlengsnoer gekruikt, zorg er dan voor dat deze onbeschadigd is dat dit de juiste dikte is voor de lengte.

Kabel maat Kabellenge	110V	230V
	AWG	Normalisatiegrootte
H Tot 10 meter	16	1,0 mm2
Tot 15 meter	14	1,25 mm2
Tot 30 meter	10	1,5 mm2

Opwarmen

Bij koud waar , Verwarm de unit gedurende 30-60 seconden, zodate hydraulische olie vrijkomt bereikt de juiste viscositeit. Trek aan de trekkerschakelaar om de zuiger uit te schuiven enaar los wanner hetijken volledige slag heeft bereikt, herhaal dit 15-20 keer.

Aanpassing van de stop

Voor elke maat moet de juiste positieijdens het snijden goed worden ingesteld wapening voordat u een snede maakt.

1. Schroef de stop erin zodate er voldoende ruimte is voor wapening.
2. Steek de wapening volledig in de U-vormige steun. Zorg ervoor dat de wapening rust op de basis van de stop.
3. Houd het wapeningstaal in een rechte hoek (90^) ten opzichte van het voorste messenblok en schroef het eruit stop totdat deze net de wapening raakt. Eenmaal ingesteld, heeft de stooper geen behoefte meer verdere aanpassing tijdens het zagen van wapening metdezelfde diameter, maar dit moet wel zo zijn opnieuw instellen voor een wapening van een ander formaat.

Let op: Als u de stop Niet correct instelt, zar dit leiden tot overmatige slijtage het snijblok en kan ertoe leiden dat het afgesneden uiteinde waar buiten vliegt.

Snijden

1. Steek het wapeningstaal:tussen de stop en het voorste messenblok en zorg ervoor dat dit zo is goed in de U-vormige steun zit.
2. Haal de trekker over en houd deze ingedrukt verwijl de zuiger maar voren beweegt en de wapening worden uitgevoerd is gesneden. (Als de schakelaar op een tussenpunt worden losgelaten, stopt de zuiger.)
3. Wanner het snijden is voltooid,That u de schakelaar los. Zuiger trekt automatisch terug. (Merk op dat de schakelaar pas opnieuw kan worden geactiveerd als de zuiger volledig is ingetrokken.)

Aandachtspunten

1. Wees vooral voorzichtig bij het afknippen van korte stukken (30 cm of minder).

Het afgeknipte uiteinde heeft de neiging eruit te vliegen.

Let op: Vliegende uiteinden vormen een gevaar voor al het personeel in de omgeving. Rechtop veiligheidsschermen.

1. Dek de ventilatieopeneringen nicht af.

Let op: als evenementen gedekt zich , De motor raakt oververhit en kan doorbranden.

1. Als de temperatuur van de hydraulische olie de 70^ (158 F) overschrijdt, neemt het vermogen af. Laat het apparaat afkoelen voordat u het gebruik hervat. (Wees bijzonder voorzichtig bij het zomer, wanner het aluminium pompuis sneller opwarmt.)
2. Als er een vermogensdaling worden waargenomen en de motor ongewoon heet is, controllerer dan de koolstof borstel.
3. Als de zuiger er ooit Niet in slaagt volledig terug te trekken, drukt u op het achterste messenblok城县.
   achteruit om de piton handmatig in te trekken.

Let op: Gebruik hiervoor een wapening of een plat metalen staaf. Duw nooit op de snijder blokkeer met elk deel van de hand, zichs als u handschoenen draagt.

Zodra de zuiger is ingetrokken, trekt utrelkerschakelaar lang genoeg tot gedeeltelijk in voorwaartse zuiger. Koppel het apparaat los. En controllerer de zuiger en behuizing op opgehoopt stof en ijzervijlsel dat de zuiger kan blokkeren. Na

schoonmaken, de zuiger trekt nog steeds nicht automatisch terug wanner deze volledig is uitgeschoven, de De zuiger zich kan beschadigd raken. Retourneer het apparaat maar een erkende agent reparatie.

Snijblokken

Controleer voor gebruik algtd of de twee bouten van elk messenblok goed vastzitten goed vastgedraaid. Het gebruik van een los blok za resulteren in schade aan het blok en huisvesting. Controleer ook de staat van de messenblokken. Als een van beiden snijkanten bot is of afgebrozen, verwijder de bevestigingsbouten en draai.beide blokken zodateer twee neue zichr randen in gebruik komen. Vervang de bouten en draai ze vast (elk blok heeft er vier snijkanten)

Wonneer alle vier de snijkanten zijn gebruikt of als een van de blokken gebarsten is of anders beschadigd, verrang beiden blokken.

Let op: Een los of gebarsten blok kan leiden tot letsel voor de gebruiker.

Schoonmaak

Reinigingsmesje na gebruik.

Let op: Draag handschoenen om de handen te beschermen gegen metaalsplinters. Gebruik geen luchtpistol, kan het stralen met lustcht ervoor zorgen dat er metaalvijlsel en/of stof in de ogen terechtkomt en ademhalingssystem.

1. Koppel het apparaat los.
2. Veeg of borstel al het vuil en metaalvijlsel weg. Besteed bijzondere aandacht aan de onderste helft van de zuiger, waar vuil zich gemakkelijk ophoopt.

Controle van het oliepeil

Omdat de messen hydraulisch worden bediend,要去 het oliepeil worden gecontroleerd met regelmatige tussenpozen, bij voorkeur elke dag. Het Niet op peel honden van de olie het juiste niveau resulteert in een drukval en verlies aan snijkracht.

Let op: Hydraulische olie is Licht ontvlambaar. Uit de buurt houden van vonden en naakte vlam. Niet roken.

Let op: Hydraulische olie kan ontstekingen aan de ogen en de huid veroorzaken. Als ingenomen, za het diarree en braken veroorzaken.

Bij oogcontact minimaal 15 minuten met schoon water spoelen een arts raadplegen. In geval van huidcontact, grondig wassen met zeep en water.

Bij inslikken onmiddelijk een arts raadplegen. Niet opzettelijk braken opwekken.

1.Olie moet warm maar Niet heet zich. Verwarm het apparaat als het koud is.
2. Pas de stop aan en maak drie of vier smeden, waar bij u precies op welt punt noteert de wapening breekt feitelijk.
3. Knijp een kort stuk wapening in en stop net voordat het afbreekt. Koppel het apparaat los van stroombron.
4. Draai de unit, verwijl de gedeeltek op wapening op+zit, zodat de olieplug zit bovenste. (Als het apparaat heet is,That het dan afkoelen.)
5. Verwijder de olieplug en afldichtingsring (verpakking)

Let op: Verwijder de olieplug nooit als de unit heet is, anders spuit er olie uit. 6.Controler of de olie gelijk staat met de onderkant van het pluggat. (Dat wil zeggen dat de pompbehuizing vol ist tot aan de rand). Als het oliepeil te laag is, vul dan hydraulische olie van gewicht 20 bij

anti-schuim en anti-slijtage eigenschappen. (ISO-viscositeitsklasse VG46. Bijv

Shell olie tellus 46, mobil olie DTE-25 OF Esso uni power SQ46.)

1. Haal na het bijvullen de lucht uit het systemm. Kantel de frees voorzichtig in de lengte en breng het terug maar een vlakke positie. Opnieuw bijvullen en in de tegenovergestelde richting kantelen. Herhaal dit proces totdat alle lucht is afgezogen.

Verzorging: De snijder kan nicht goed functioneren als de olie luchtbellen bevat.

1. Vervang de afdichtingsring (pakking) en plug. Sluit de snijder aan op de stroombronen serveer wapening volledig.

Olie verranging

De hydraulische olie moet minimaal een keer peraar worden ververst.Eerder als het ziet er vies UIT.

1. Koppel het apparaat los van de stroombron. Verwijder de olieplug en pakking. Draai de snijder over en tap de olie af in een geschikte opvangbak. Wanner de olie Niet langer wegvloeit, Kantel het apparaat waar achteren, zodate de olie die in het zuigerhuis zit, kan weglopen. Wanner behuizing leeg is, kantel het apparaat in de tegenovergestelde richting om het residu te legen het pomphuis.
2. Vul het apparaat langzaam met verse olie, verwijl het afvoergat bovenaan zit. Stekker verrangen en Lichtjes vastdraaien. Sluit het apparaat aan op de stroombron en beweeg zuiger twee of vooruit drie keer. Koppel het apparaat los en verwijder de olieplug. Oliepeil bijvullen en verrangen plug.
   3.Volg ten slotte de procedure voor het controleren van het oliepeil.

Opmerking: Voer hydraulische olie af in overeenstemming met deplaatselijke regelgeving. Niet doen in de zee, rivier,meer of afvoeren gieten.

Vastheid van de bout

Controleer een keer per week of na elke 500 zaagsneden of alle bouten goed vastzitten, vooral de bouten waarkee de behuizing aan de cilinder is bevestigd. Losse bouten zich het gevolg bij machtsverlies.

Koolborstels

Inspecteer de twee koolborstels minimaal een keer per twee maanden. (normaal

De levensduur van de borstel bedraagt 200 uur.)

Zorg: Versleten borstels leiden tot vermogensverlies en können ervoor zorgen dat de motor heet wordt

en onherstelbare schade aan de commutator van het anker veroorzaken.

1. Koppel het apparaat los
2. Schroef beiden borstelkappen los en trek de koolborstels eruit.
3. Vervang de borstels als ze hinter dan 6 cm lang zijn.

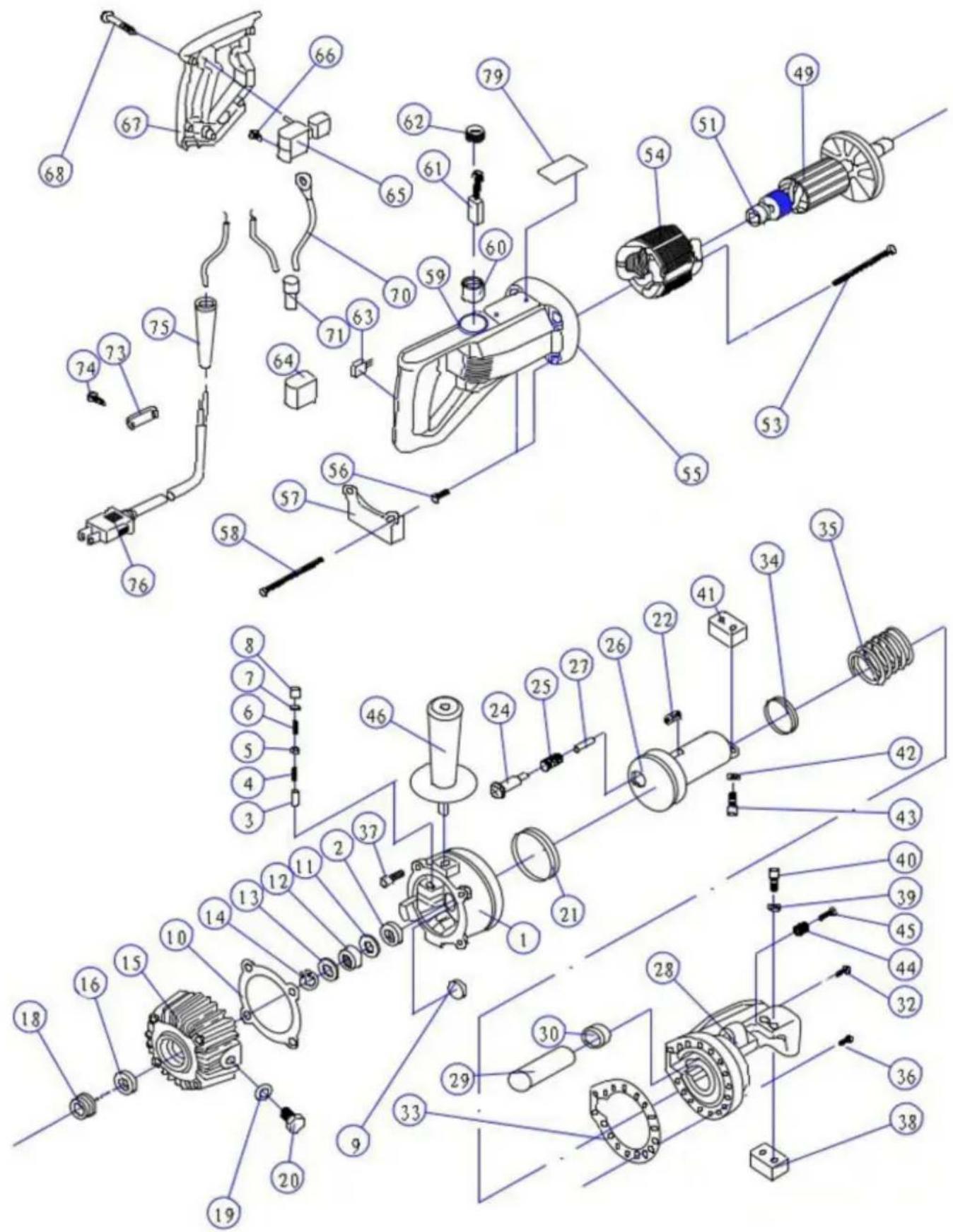

RC-16 Draagbare wapeningsnijder Onderdelenlijst

RC-16 ONDERDELENLIJST

NEE.	DEEL NAAM	NEE.	DEEL NAAM
1	CILINDER	40	binnenzenskantschroef M5 x 18
2	KOGELLAGER 698	41	SNIJBLOK / MES
3	ZUIGER	42	VEERRING y5
4	BRENG DE LENTE TERUG	43	binnenzenskantschroef M5×16
5	OLIE KLEP	44	LENTE
6	KLEP VEER	45	binnenzenskantschroef M10x40
7	LENTEGIDS	46	HENDEL
8	POMP AFDICHTING	47	**
9		48	MAGNETISCH FILTER
10	PAKKING	49	ARMATUUR
11	MANGAAN STAAL PAKKING	50	**
12	NAALDLAGER 12×24×10	51	LAGER 608
13	MANGAAN STAAL PAKKING	52	**
14	SNAP-RING	53	TAPSCHROEF M4×60
15	SNAP-RING	54	STATORSPOEL
16	POMPHUIS OlieKEERRING 15×25×7	55	MOTORHUIS
17	**	56	LOKALISEREN MOUW
18	LAGER 6002	57	VOET STAND
19	SAMENGESTELDE PAKKING F10	58	binnenzenskantschroef M5×85
20	ZESKANTIGE BOUT M10×16	59	stelschroef met binnenzenskant M4×5
21	PAKKINGRING 70×60×6 60		BORSTELHOUDER
22	PIN-code 8×25	61	KOOLBORSTEL
23	**	62	BORSTELKAP
24	RETOUR STAAF	63	CONDENSATOR
25	LENTE	64	CONDENSORDEKSEL
26	SNIJDERSTAAF	65	SCHAKELAAR
27	LENTE	66	RUBBER DRUKKNOP
28	SNIJKOP	67	BEHUIZING
29	AIRBAG	68	TAPSCHROEF M4x20
30	NOOT	69	**
31	**	70	**
32	SCHROEF	71	VEILIGHEIDSKAP
33	PAKKING	72	**
34	VERBINDING 40*30*6	73	SNOERHOUDER
35	GROTE LENTE	74	TAPSCHROEF M4x14
36	binnenzenskantschroef M6 x 20	75	KOORD PANTSER
37	binnenzenskantschroef M6 x 20	76	ELEKTRICITEITSKABEL
38	SNIJBLOK / MES 77		**
39	VEERRING M5	78	**
		79	NAAMBORD

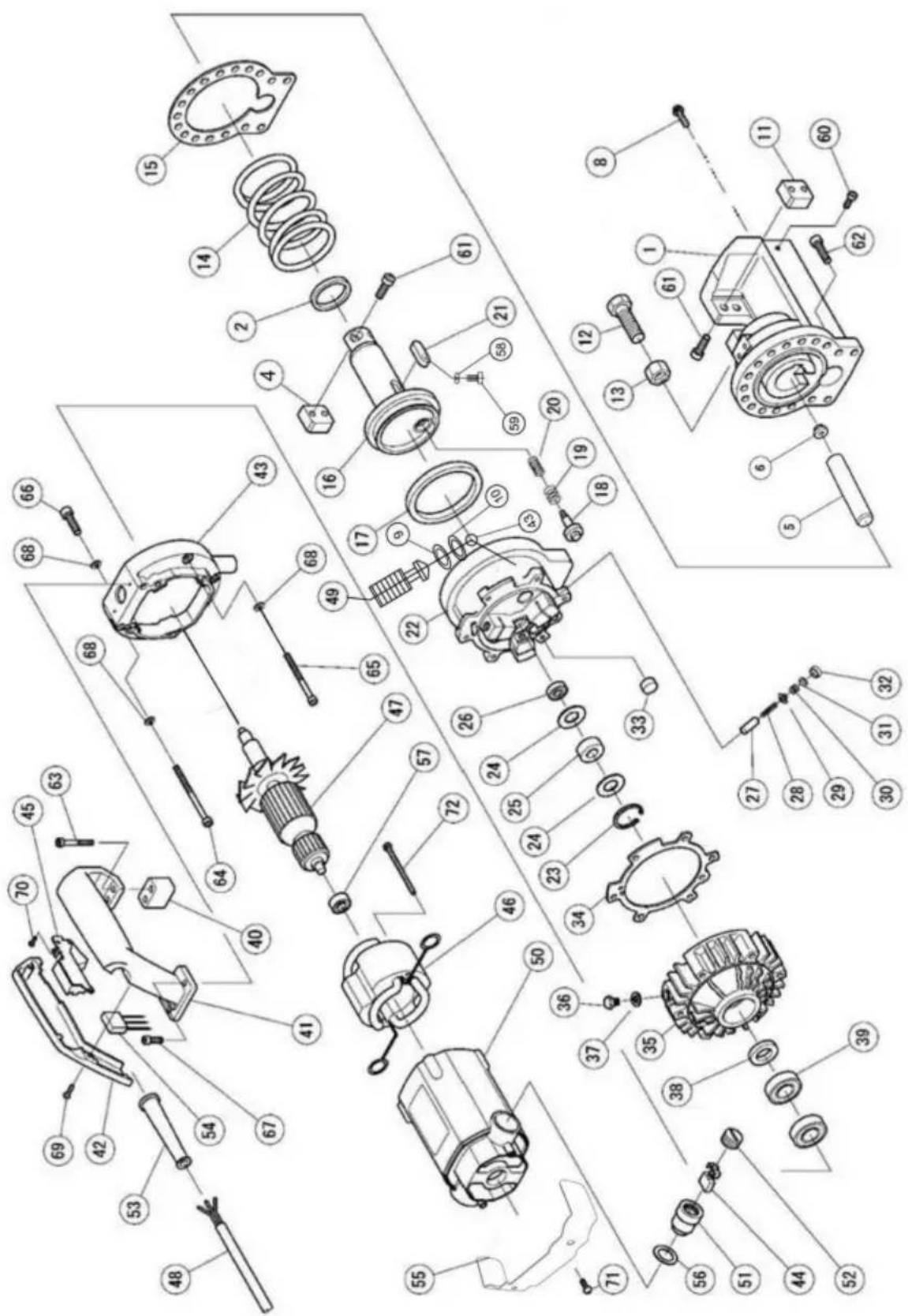

RC-20, RC-22, RC-25 Portable Rebar Cutter Parts List

RC-20/RC-22/RC-25 ONDERDELENLIJST

NEE.	DEEL NAAM	NEE.	DEEL NAAM
1	SNIJKOP	40	VERBINDINGSBLOK
2	PAKKINGRING 40×50×6	41	HENDEL
3	**	42	HANDVAT DEKSEL
4	SNIJBLOK / MES	43 FOTOSFEER y4.763
5	AIRBAG	44	KOOLBORSTEL
6	NOOT	45	SCHAKELAAR
7	**	46	STATORSPOEL
8	SCHROEF	47	ARMATUUR
9	O-RING	48	ELEKTRICITEITSKABEL
10	O-RING	49	BOUT
11	SNIJBLOK / MES	50	MOTORHUIS
12	ZESKANTIGE SCHROEF	51 KOOLBORSTELHOUDER
13	NOOT	52	KOOLBORSTELKAP
14	GROTE LENTE	53	KABEL PANTSER
15	PAKKING	54	**
16	SNIJDERSTAAF	55	**
17	PAKKINGRING 80×95×9	56	GOM WASMACHINE
18	RETOURSCHACHT	57	LAGER 6200
19	LENTE	58	GOLF WASMACHINE
20	LENTE	59	BOUT M4*8
21	PIN-code 12×40	60	BOUT M8*25
22	CILINDER	61	BOUT M8*30
23	SNAP-RING	62	BOUT M8*30
24	PAKKING VAN MANGAANSTAAL 63		BOUT M6*20
25	NAALDLAGER 14×30×12 64		BOUT M6*20
26	LAGER 609	65	BOUT M6*25
27	ZUIGER	66	BOUT M6*50
28	LENTE	67	BOUT M6*20
29	OLIE KLEP	68	WASMACHINE
30	LENTE BOUT M4*12	69
31	LENTEGIDS 70		BOUT M4*8
32	OLIEKEERRING	71	**
33	FILTERMAGNEET	72	BOUT M5*75
34	PAKKING	73	VERBINDINGSPLAAT
35	POMPGEVAL
36	ZESKANTIGE SCHROEF M10×16
37	SAMENGESTELDE PAKKING y10
38	OLIEKEERRING 20×35×8
39	LAGER 104

Fabrikant: Shanghaiuxinmuyeyouxianggsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geimporteerd maar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
