| Produkttyp | Elektrische Bewehrungsschere |
| Marke | Vevor |
| Modell | RC-20 |
| Leistung | 1000 W |
| Nettogewicht | 18.75 kg |
| Bruttogewicht | 18.15 kg |
| Stromversorgung | 220-240 V / 120 V, 50/60 Hz |
| Schnittleistung (max) | 20 mm |
| Schnittleistung (min) | 4 mm |
| Schnittgeschwindigkeit | ≤ 3 Sekunden |
| Antriebssystem | Hydraulisch |
| Kompatible Materialien | Betonbewehrungsstäbe |
| Anzahl Schneidkanten pro Block | 4 |
| Regelmäßige Wartung | Ölstand prüfen, Späne reinigen, Schrauben nachziehen |
| Ersatzteile verfügbar | Schneidblöcke, Kohlebürsten, Öldichtungen |
| Reparierbarkeit | Austausch von Blöcken und Bürsten durch den Benutzer möglich |
| Erforderliche Sicherheit | Schutzbrille, Handschuhe, Sicherheitsschirme, Besucher fernhalten |
| Garantie | Technische Unterstützung und elektronische Garantieurkunde auf www.vevor.com/support |
Häufig gestellte Fragen - RC-20 Vevor
Benutzerfragen zu RC-20 Vevor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrowerkzeug kostenlos im PDF-Format! Finden Sie Ihr Handbuch RC-20 - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RC-20 von der Marke Vevor.
BEDIENUNGSANLEITUNG RC-20 Vevor
E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Frankfurt am Main.
VEVOR
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

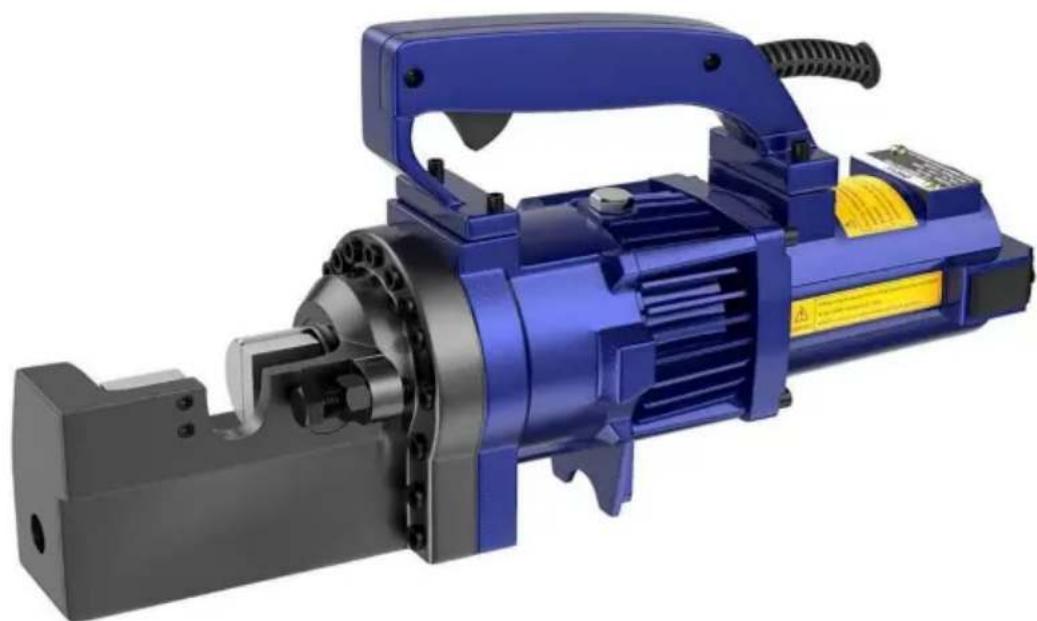

ELEKTRISCHER BETONSTAHLSCHNEIDER
MODELL: RC-16/RC-25/RC-20/RC-22
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
ELEKTRISCHER BETONSTAHLSCHNEIDER
MODELL: RC-16/RC-25/RC-20/RC-22

Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
SICHERHEITSHINWEISE
Verwendung
Verwenden Sie Bewehrungsstahlschneider nur für Bewehrungsstäbe aus Beton.
Beschränken Sie die Nutzung auf bestimmte Materialien.
Es besteht immer die Möglichkeit, dass das abgeschnittene Ende herausschießt, insbesondere wenn es weniger als 30 cm lang ist. Das Überschreiten der angegebenen Materialspezifikationen erhöht dieses Risiko und beschädigt außerdem das Werkzeug. Versuchen Sie nicht, Bewehrungsstäbe zu schneiden, die härter, dicker oder dünner als angegeben sind.
Verwenden Sie einen Augenschutz.
Tragen Sie eine Schutzbrille, eine Schutzbrille mit Seitenschutz oder einen Gesichtsschutz beim Einsatz eines Cutters.
Sicherheitsbarrieren bereitstellen.
Errichten Sie Schutzwände, um Mitarbeiter vor möglichen umherfliegenden Gegenständen zu schützen. Verwenden Sie Schutzgitter unter der Bewehrung bei Arbeiten in großen Höhen.
Üben Sie die richtige Kontrolle aus.
Halten Sie den Cutter fest und achten Sie auf den richtigen Stand und das Gleichgewicht.
Bei Arbeiten in großer Höhe vermeiden Sie ein Übergreifen. Befestigen Sie das Schneidwerkzeug mit einem Sicherheitsseil. Überprüfen Sie, dass das Netzkabel nicht verschmutzt ist, und halten Sie das Kabel von scharfen Kanten und Hitze fern. Überprüfen Sie, ob alle Einstellschlüssel vor der Verwendung des Cutters entfernt werden.
Schutz vor Stromschlägen.
Um einen möglichen elektrischen Schlag zu vermeiden, fassen Sie den Cutter nicht mit nassen Händen an und benutzen Sie den Cutter nicht bei Regen oder in feuchten Umgebungen. Achten Sie auf Stromleitungen, Stromkreise und andere Gefahren, die berührt werden können, insbesondere solche, die unter der Oberfläche oder auf andere Weise verborgen sind.
Werkzeug abziehen.
Trennen Sie den Fräser von der Steckdose, wenn er nicht verwendet wird und bevor Sie ihn reinigen, einstellen oder warten. Trennen Sie den Stecker nicht von der Steckdose, indem Sie am Kabel ziehen. Überprüfen Sie vor dem Einstecken immer, dass die Schaltersperre auf OFF (AUS) steht.
Vorsicht vor der Umwelt
Benutzen Sie den Fräser nicht in der Nähe von brennbaren Materialien (z. B. Farbe,
Verdünner, Erdölprodukte, Klebstoffe).
Verwenden Sie den Fräser nicht in einem möglicherweise beleuchteten und frei von Hindernissen. Bediener sollte jederzeit eine freie Sicht auf den Fräser, die Bewehrung und
Umgebung.
Tragen Sie angemessene Kleidung
Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck. Tragen Sie lange Haare zurück.
Es wird empfohlen, einen Schutzhelm und Stiefel mit Gummisohlen zu tragen.
Schutzhandschuhe getragen werden, achten Sie besonders darauf, dass die Handschuhe nicht von beweglichen Teilen erfasst werden.
Halten Sie Besucher fern
Halten Sie alle Besucher zu ihrem eigenen Schutz in sicherem Abstand zum Arbeitsbereich. Schutz und zur Vermeidung einer Ablenkung des Bedieners.
Pflegen Sie den Fräser sorgfältig
Überprüfen Sie das Schneidewerkzeug vor jedem Einsatz. Fehlerhafte oder lose Schneideblöcke können
zu Verletzungen führen. Halten Sie den Griff trocken, sauber und frei von Öl und/oder
Fett. Gehäuse und Kolben frei von Schmutz und Eisenspänen halten. Prüfen, dass keine
Schrauben oder Bolzen lose sind oder fehlen. Befolgen Sie die Anweisungen für
Wartung. Überprüfen Sie Schalter, Kabel, Stecker und Verlängerungskabel in regelmäßigen Abständen.
Sorgfältig aufbewahren
Wenn Sie das Schneidegerät und die Zubehörteile nicht verwenden, bewahren Sie sie an einem trockenen Ort auf, wo sie nicht von unbefugten Personen abgerufen werden können.
PARAMETERLISTE
| Modell | RC-16 | RC-25 | RC-20 | RC-22 |
| Leistung (W) | 1000 | 1700 | 1000 | 1350 |
| GW (kg) | 12.34 | 31,33 | 18.15 | 14.4 |
| NW (kg) | 12,84 | 32.13 | 18,75 | 14.9 |
| Schnittgeschwindigkeit | y2,5 s | y4S | y3 s | y 3,5 s |
| Max Rebar | 16 mm | 25 mm | 20 mm | 22mm |
| Mindestbewehrung | 4mm | 5 mm | 4mm | 4mm |
Hinweis: Es gibt zwei Versionen der Spannung des oben genannten Produktmodells, nämlich AC220-240V 50Hz und 120V 60Hz, siehe Typenschild
Informationen zum Produkt. ANLEITUNG
Achtung: Weist auf eine Gefahr hin, die zu leichten Verletzungen und/oder Produktschäden führen kann.
Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt. Kontrollen vor der Verwendung
Ölstand prüfen.
Überprüfen Sie den Zustand der Messerblöcke und den festen Sitz der Messerblockschrauben.
Achtung: Die Verwendung von losen oder gerissenen Schneidblöcken kann zu Verletzungen des Bedieners sowie zu Schäden am Gerät führen.
Überprüfen Sie, ob die Stromquelle für den Cutter geeignet ist.
Achtung: Bei zu hoher Spannung brennt der Motor durch. Bei zu niedriger Spannung wird nicht genügend Leistung erzeugt. Verwenden Sie niemals Gleichstrom.
Überprüfen Sie, ob die Stromversorgung ordnungsgemäß geerdet ist.
Achtung: Bei fehlender Erdung der Stromversorgung besteht die Gefahr eines Stromschlags für den Bediener.
Überprüfen Sie, ob das Kabel unbeschädigt und der Stecker nicht locker ist.
Achtung: Schnitte oder Abschürfungen an der Ummantelung können zu Kurzschlüssen und Stromschlägen für den Bediener führen.
Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass es unbeschädigt ist und dass es die richtige Dicke für die Länge hat.
| Kabelgroße Kabellänge | 110 V | 230 V |
| AWG | Normalisierungsröhe | |
| H Bis zu 10 m | 16 | 1,0 mm2 |
| Bis zu 15 m | 14 | 1,25 mm2 |
| Bis zu 30 m | 10 | 1,5 mm2 |
Aufwärmen
Bei kaltem Wetter 30-60 Sekunden aufwärmen, damit das Hydrauliköl
die richtige Viskosität erreicht. Ziehen Sie den Auslöseschalter, um den Kolben auszufahren, und lassen Sie los, wenn der volle Hub erreicht ist. Wiederholen Sie den Vorgang 15-20 Mal.
Stoppereinstellung
Die richtige Position beim Schneiden muss für jede Größe des
Bewehrungsstahls eingestellt werden, bevor Sie einen Schnitt machen.
- 1. Stopper einschrauben, um ausreichend Platz für die Bewehrungsstäbe zu schaffen. 2. Stecken Sie den Bewehrungsstab vollständig in die U-förmige Halterung ein. Stellen Sie sicher, dass der Bewehrungsstab auf der Unterseite des Stoppers aufliegt. 3. Halten Sie den Bewehrungsstahl im rechten Winkel (90°) zum vorderen Schneidblock und schrauben Sie den Stopper hinein, bis er die Bewehrungsstäbe gerade berührt. Sobald der Stopper eingestellt ist, braucht er bei gleichem Durchmesser nicht weiter angepasst zu werden, muss aber für eine andere Bewehrungsstabgröße neu eingestellt werden.
Achtung: Wenn der Stopper nicht richtig eingestellt wird, kommt es zu übermäßigem Verschleiß des
Schneidblocks und kann dazu führen, dass das abgeschnittene Ende herausfliegt.
Schneiden
1. Stecken Sie den Bewehrungsstahl zwischen Stopper und vorderem Schneidblock ein und achten Sie darauf, dass er richtig in der U-förmigen Halterung sitzt. 2. Den Abzugsschalter betätigen und gedrückt halten, während der Kolben vorrückt und die Bewehrungsstange durchtrennt wird. (Wenn der Schalter an einem Zwischenpunkt losgelassen wird, stoppt der Kolben.) 3. Wenn der Schnitt abgeschlossen ist, lassen Sie den Schalter los. Der Kolben fährt automatisch zurück. (Beachten Sie, dass der Schalter erst wieder aktiviert werden kann, wenn der Kolben vollständig zurückgefahren ist.)
Wichtige Punkte
- Seien Sie besonders vorsichtig beim Abschneiden kurzer Stücke (30 cm oder weniger), da das abgeschnittene Ende dazu neigt, herauszufliegen.
Achtung: Fliegende Enden stellen eine Gefahr für alle Personen in der Nähe dar.
Sicherheitsgitter.
- Decken Sie die Lüftungsschlitze nicht ab.
Vorsicht: Wenn die Lüftungsschlitze abgedeckt sind, überhitzt der Motor und kann durchbrennen.
- Wenn die Temperatur des Hydrauliköls 70°C (158 °F) überschreitet, sinkt die Leistung.
Lassen Sie es abkühlen, bevor Sie den Betrieb wieder aufnehmen. (Seien Sie besonders vorsichtig im Sommer, wenn sich das Aluminiumpumpengehäuse schneller erwärmt.)
4. Wenn ein Leistungsabfall beobachtet wird und der Motor ungewöhnlich heiß ist, überprüfen Sie die Kohlebürste.
5. Wenn der Kolben nicht vollständig eingefahren werden kann, drücken Sie den hinteren Messerblock nach und halten Sie ihn, um den Kolben manuell einzufahren.
Achtung: Verwenden Sie hierfür einen Betonstahl oder eine flache Metallstange. Schieben Sie den Schneider niemals mit irgendeinem Teil der Hand, auch wenn Sie Handschuhe tragen.
Sobald der Kolben eingefahren ist, betätigen Sie den Auslöseschalter lange genug, um den
Kolben vorzuschieben. Einheit abziehen. Und Kolben und Gehäuse auf
angesammelten Staub und Eisenspäne, die den Kolben blockieren können. Nach
Reinigung: Wenn der Kolben immer noch nicht automatisch einfährt, wenn er vollständig ausgefahren ist, kann der Kolben selbst beschädigt werden. Senden Sie das Gerät an einen autorisierten Händler zur Reparatur.
Messerblöcke
Überprüfen Sie vor dem Gebrauch immer, dass die beiden Bolzen an jedem Messerblock fest sitzen und richtig angezogen sind. Die Verwendung eines losen Blocks führt zu Schäden am Block und
Gehäuse. Überprüfen Sie auch den Zustand der Schneidblöcke. Wenn eine der Schneidkanten stumpf ist oder abgebrochen, entfernen Sie die Haltebolzen und drehen Sie beide Blöcke, so dass zwei neue
Kanten zum Einsatz kommen. Ersetzen und festziehen der Schrauben (jeder Block hat vier Schneidkanten).
Wenn alle vier Schneidkanten verwendet wurden oder wenn einer der Blöcke gerissen ist oder anderweitig beschädigt, ersetzen Sie beide Blöcke.
Achtung: Ein loser oder gebrochener Block kann zu Verletzungen des Bedieners führen.
Reinigung
Fräser nach Gebrauch reinigen.
Achtung: Tragen Sie Handschuhe, um Ihre Hände vor Metallsplittern zu schützen. Verwenden Sie keine Luftpistole, beim Strahlen mit Luft können Metallspäne und/oder Staub in die Augen und das Atmungssystem gelangen.
1. Einheit trennen. 2. Wischen oder bürsten Sie allen Schmutz und alle Metallspäne weg. Achten Sie besonders auf die untere Hälfte des Kolbens, wo sich Schmutz leichter ansammelt.
Ölstandskontrolle
Da die Schneide hydraulisch betrieben wird, muss der Ölstand in häufigen Abständen überprüft werden, am besten täglich. Wenn der Ölstand nicht auf dem
häufigen Abständen, am besten tätig. Wenn der Ölstand nicht auf dem
Ein falscher Füllstand führt zu einem Druckabfall und einem Verlust der Schneidleistung.
Achtung: Hydrauliköl ist leicht entflammbar. Von Funken und
offenem Feuer fernhalten. Nicht rauchen.
Achtung: Hydrauliköl kann Augen- und Hautentzündungen verursachen.
Bei Einnahme verursacht es Durchfall und Erbrechen.
Bei Augenkontakt mindestens 15 Minuten mit klarem Wasser ausspülen und
einen Arzt aufsuchen. Bei Hautkontakt gründlich mit Seife und Wasser waschen.
Bei Verschlucken sofort einen Arzt aufsuchen. Nicht absichtlich
Erbrechen herbeiführen.
- Das Öl sollte warm, aber nicht heiß sein. Wenn es kalt ist, wärmen Sie das Gerät auf.
- Stopper einstellen und drei oder vier Schnitte machen, wobei zu beachten ist, an welcher Stelle die Bewehrungsstäbe tatsächlich brechen.
- Ein kurzes Stück Bewehrungsstahl einklemmen und kurz vor dem Abbrechen anhalten. Gerät von der Stromquelle ausstecken.
- Wenn die teilweise abgetrennte Bewehrungsstange an Ort und Stelle ist, drehen Sie die Einheit um, so dass der Ölstopfen offen ist. (Wenn das Gerät heiß ist, abkühlen lassen.) 5. Ölablassschraube und Dichtungsscheibe (Packung) entfernen.
Achtung: Entfernen Sie niemals den Ölstopfen, wenn das Gerät heiß ist, da sonst Öl herausspritzt. 6.
Überprüfen Sie, ob der Ölstand mit der Unterseite des Stopfenlochs übereinstimmt. (Das Pumpengehäuse ist also voll.)
bis zum Rand). Wenn der Ölstand zu niedrig ist, füllen Sie 20er Hydrauliköl mit
Antischaum- und Antiabrieb-Eigenschaften. (ISO-Viskositätsklasse VG46. Z. B.
Shell Tellus 46, Mobil DTE 25 ODER Esso Uni Power SQ46.)
- Nach dem Auffüllen die Luft aus dem System absaugen. Den Fräser vorsichtig in Längsrichtung kippen und
Bringen Sie ihn wieder in eine waagerechte Position. Füllen Sie ihn erneut auf und kippen Sie ihn in die entgegengesetzte Richtung.
Wiederholen Sie diesen Vorgang, bis die gesamte Luft abgesaugt ist.
Achtung: Wenn das Öl Luftblasen enthält, funktioniert der Fräser nicht richtig.
8. Dichtungsscheibe (Packung) und Stopfen ersetzen. Fräser an Stromquelle anschließen
und komplett mit Bewehrungsstahl ausstatten.
Ölwechsel
Das Hydrauliköl sollte mindestens einmal im Jahr gewechselt werden. Früher, wenn es
schmutzig aussieht.
- Trennen Sie das Gerät von der Stromquelle. Entfernen Sie den Ölstopfen und die Dichtung. Drehen Sie den Fräser
um und lassen Sie das Öl in einen geeigneten Behälter ablaufen. Wenn kein Öl mehr abläuft,
kippen Sie das Aggregat nach hinten, damit im Kolbengehäuse eingeschlossenes Öl ablaufen kann.
Wenn das Gehäuse leer ist, kippen Sie das Gerät in die entgegengesetzte Richtung, um die Rückstände zu entleeren.
das Pumpengehäuse.
- Füllen Sie das Gerät langsam mit frischem Öl, wobei sich das Ablassloch oben befindet. Setzen Sie den Stopfen wieder ein.
und leicht festziehen. Gerät an Stromquelle anschließen und Kolben um zwei oder
dreimal. Gerät ausstecken und Ölablassschraube entfernen. Ölstand auffüllen und ersetzen
Stecker.
- Befolgen Sie abschließend das Verfahren zur Überprüfung des Ölstands.
Hinweis: Hydrauliköl gemäß den örtlichen Vorschriften entsorgen. Nicht
ins Meer, in Flüsse, Seen oder Abwasserkanäle gießen.
Schraubenanzugskraft
Überprüfen Sie einmal wöchentlich oder nach jeweils 500 Schnitten den festen Sitz aller Schrauben,
insbesondere der Schrauben, die das Gehäuse am Zylinder befestigen. Lose Schrauben führen zu
zu einem Leistungsverlust führen.
Kohlebürsten
Überprüfen Sie die beiden Kohlebürsten mindestens alle zwei Monate. (normal
Die Lebensdauer der Bürste beträgt 200 Stunden.)
Vorsicht: Abgenutzte Bürsten führen zu Leistungsverlust, führen zum Heißlaufen des Motors
und den Kommutator des Ankers irreparabel beschädigen.
1. Einheit trennen. 2. Beide Bürstenkappen abschrauben und Kohlebürsten herausziehen. 3. Ersetzen Sie die Bürsten, wenn sie weniger als 6 cm lang sind.

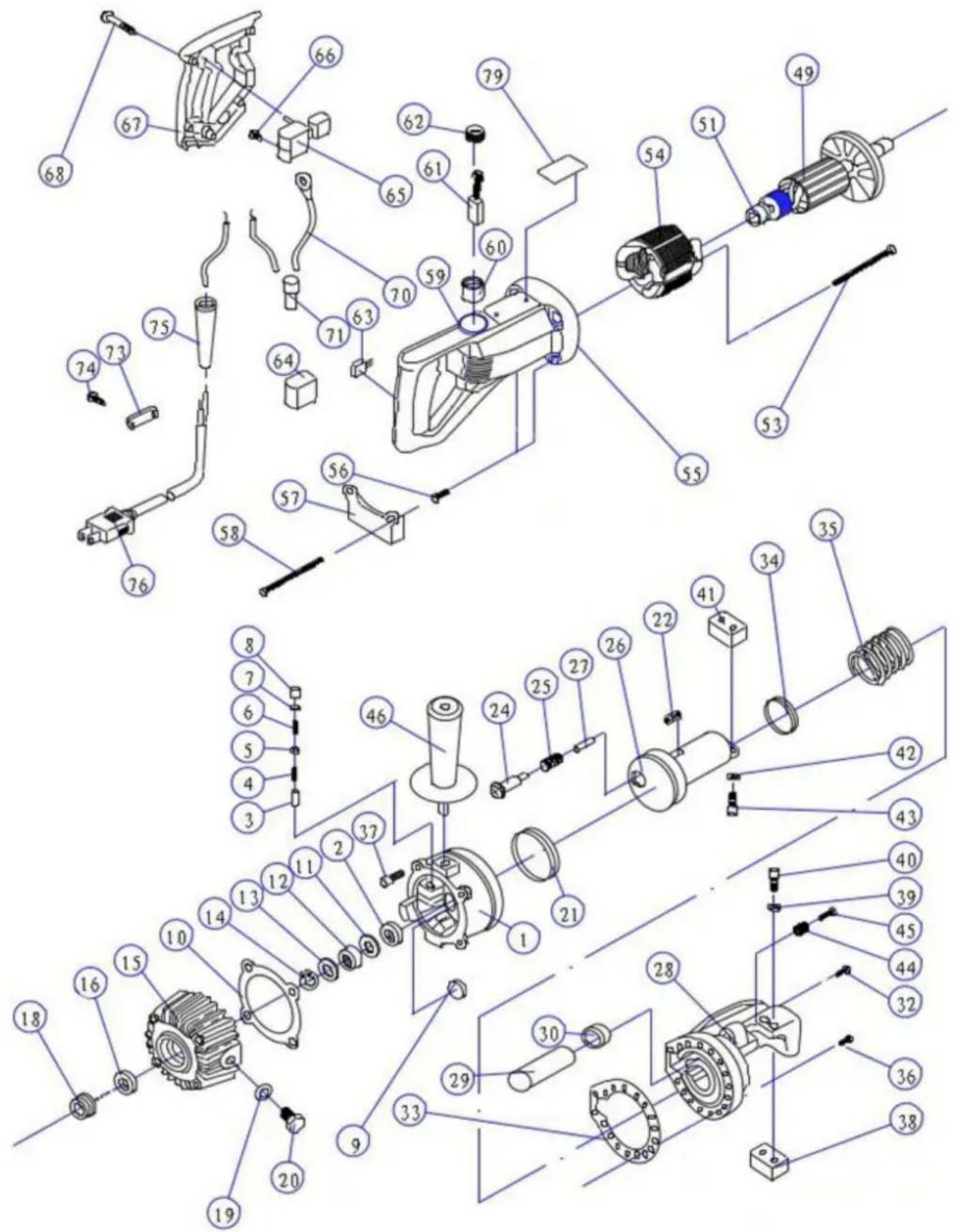

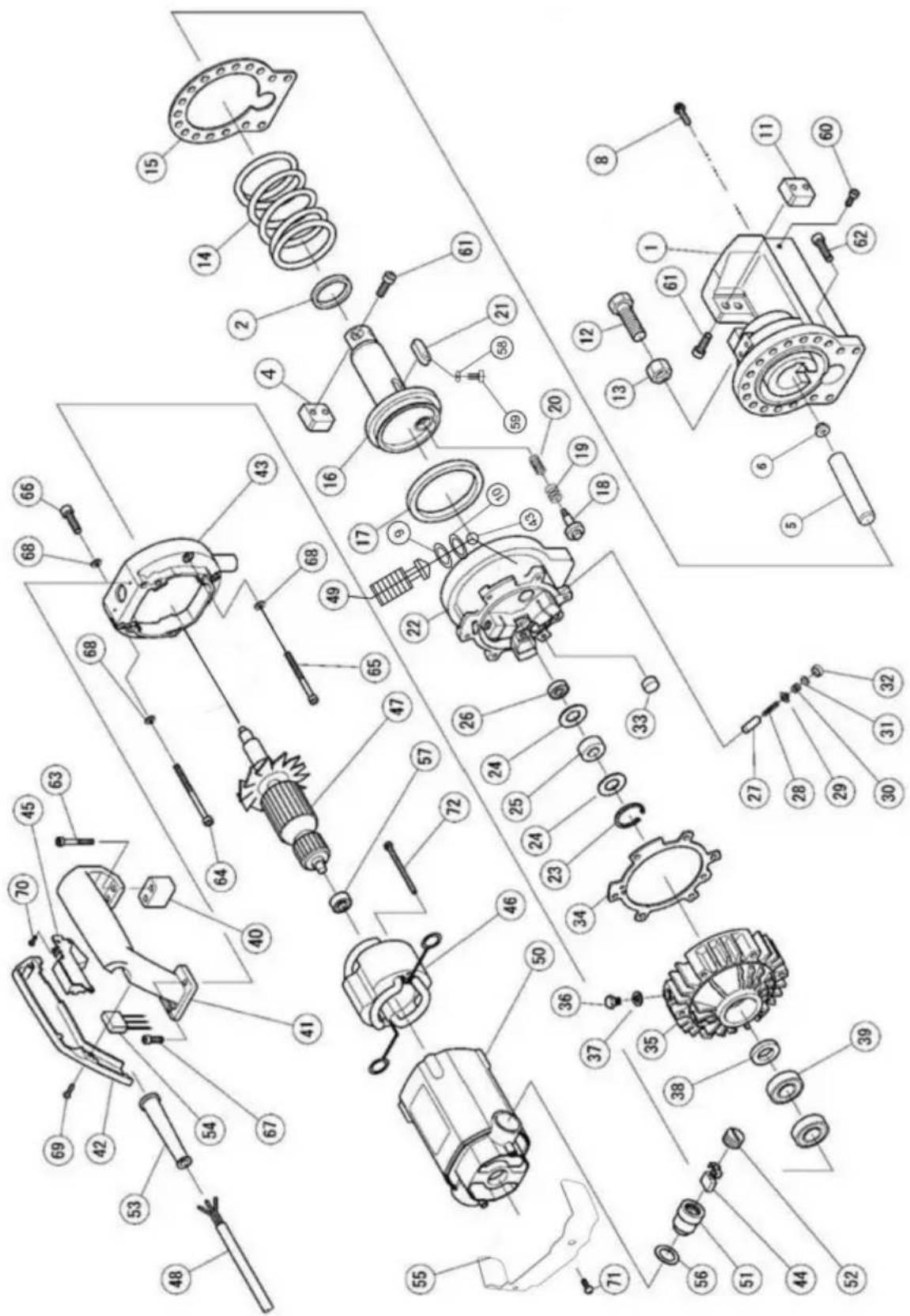

Ersatzteilliste für den tragbaren Bewehrungsschneider RC-16

RC-16 Teileliste
| NEIN. | TEILENAME | NEIN. | TEILENAME |
| 1 | ZYLINDER | 40 | Innensechskantschraube M5 x 18 |
| 2 | KUGELLAGER 698 | 41 | SCHNEIDERBLOCK / KLINGE |
| 3 | KOLBEN | 42 | FEDERSCHEIBE y5 |
| 4 | RÜCKHOLFEDER | 43 | Innensechskantschraube M5x16 |
| 5 | ÖLVENTIL | 44 | FRÜHLING |
| 6 | VENTILFEDER | 45 | Innensechskantschraube M10x40 |
| 7 | FEDERFÜHRUNG | 46 | HANDABEN |
| 8 | PUMPENDICHTUNG | 47 | ** |
| 9 | MAGNET FILTER | 48 | ** |
| 10 | DICHTUNG | 49 | ANKER |
| 11 | MANGANSTAHLDICHTUNG | 50 | ** |
| 12 | NADELLAGER 12x24x10 | 51 | LAGER 608 |
| 13 | MANGANSTAHLDICHTUNG | 52 | ** |
| 14 | SPRENGRING | 53 | Blechschraube M4x60 |
| 15 | SPRENGRING | 54 | STATORSPEULE |
| 16 | PUMPENGEHÄUSE-ÖLDICHTUNG 15x25x7 | 55 | MOTORGEHÄUSE |
| 17 | ** | 56 | POSITIONIERHÜLSE |
| 18 | LAGER 6002 | 57 | STANDFUß |
| 19 | VERBUNDDICHTUNG F10 | 58 | Innensechskantschraube M5x85 |
| 20 | SECHSKANTSCHRAUBE M10×16 | 59 | Innensechskant-Stellschraube M4×5 |
| 21 DICHTRING 70×60×6 60 | BÜRSTENHALTER | ||
| 22 | STIFT 8×25 | 61 | Kohlebürste |
| 23 | ** | 62 | Bürstenkappe |
| 24 | RÜCKLAUFSTANGE | 63 | KONDENSATOR |
| 25 | FRÜHLING | 64 | KONDENSATORABDECKUNG |
| 26 | SCHNEIDSTANGE | 65 | SCHALTEN |
| 27 | FRÜHLING | 66 | Gummidruckknopf |
| 28 | SCHNEIDKOPF | 67 | GEHÄUSEABDECKUNG |
| 29 | AIRBAG | 68 | Bechschraube M4x20 |
| 30 | NUSS | 69 | ** |
| 31 | ** | 70 | ** |
| 32 | SCHRAUBEN | 71 | SICHERHEITSKAPPE |
| 33 | DICHTING | 72 | ** |
| 34 | DICHTING 40*30*6 | 73 | Kabelhalter |
| 35 | GROSSE FRÜHLING | 74 | BANDSCHRAUBE M4x14 |
| 36 | Innensechskantschraube M6 x 20 | 75 | KABELRÜSTUNG |
| 37 | Innensechskantschraube M6 x 20 | 76 | STROMKABEL |
| 38 | MESSERBLOCK / KLINGE 77 | ** | |
| 39 | Federscheibe M5 | 78 | ** |
| 79 | NAMENSSCHILD |
RC-20, RC-22, RC-25 Tragbarer Bewehrungsschneider Teileliste
RC-20/RC-22/RC-25 Teileliste
| NEIN. | TEILENAME | NEIN. | TEILENAME |
| 1 | SCHNEIDKOPF | 40 | ANSCHLUSSBLOCK |
| 2 | DICHTRING 40×50×6 | 41 | HANDHABEN |
| 3 | ** | 42 | GRIFFABDECKUNG |
| 4 | Schneidblock/Klinge | 43 | PHOTOSHERE y4.763 |
| 5 | AIRBAG | 44 | Kohlebürste |
| 6 | NUSS | 45 | SCHALTEN |
| 7 | ** | 46 | STATORSPULE |
| 8 | SCHRAUBEN | 47 | ANKER |
| 9 | O-RING | 48 | STROMKABEL |
| 10 | O-RING | 49 | BOLZEN |
| 11 | Schneidblock/Klinge | 50 | MOTORHEHAUSE |
| 12 | SECHSKANTSCHRAUBE | 51 | Kohlebürstenhalter |
| 13 | NUSS | 52 | Kohlebürstenkappe |
| 14 | GROSSE FRÜHLING | 53 | KABELPANZERUNG |
| 15 | DICHTUNG | 54 | ** |
| 16 | SCHNEIDSTANGE | 55 | ** |
| 17 | DICHTRING 80×95×9 | 56 | GUMMIWÄSCHE |
| 18 | RÜCKLAUFWELLE | 57 | LAGER 6200 |
| 19 | FRÜHLING | 58 | WELLENSECHEBE |
| 20 | FRÜHLING | 59 | BOLZEN M4*8 |
| 21 | STIFT 12×40 | 60 | SCHRAUBE M8*25 |
| 22 | ZYLINDER | 61 | SCHRAUBE M8*30 |
| 23 | SPRENGRING | 62 | SCHRAUBE M8*30 |
| 24 | MANGANSTAHLDICHTUNG 63 | BOLZEN M6*20 | |
| 25 | NAPELLAGER 14×30×12 64 | BOLZEN M6*20 | |
| 26 | LAGER 609 | 65 | BOLZEN M6*25 |
| 27 | KOLBEN | 66 | BOLZEN M6*50 |
| 28 | FRÜHLING | 67 | BOLZEN M6*20 |
| 29 | ÖLVENTIL | 68 | WASCHMASCHINE |
| 30 | FRÜHLING | 69 | BOLZEN M4*12 |
| 31 | FEDERFÜHRUNG BOLZEN M4*8 | 70 | |
| 32 | ÖLDICHTUNG | 71 | ** |
| 33 | FILTER MAGNET SCHRAUBE M5 | 7572 | |
| 34 | DICHTING | 73 | ANSCHLUSSPLATTE |
| 35 | PUMPENGEHÄUSE | ||
| 36 | SECHSKANTSCHRAUBE M10×16 | ||
| 37 | VERBUNDDICHTUNG y10 | ||
| 38 | ÖLDICHTUNG 20×35×8 | ||
| 39 | LAGER 104 |
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
VEVOR
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat
E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
VEVOR
TOUGH TOOLS, HALF PRICE
E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
VEVOR
TOUGH TOOLS, HALF PRICE
