RC-20 - Elverktyg Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk armeringsjärnskärare
Varumärke	Vevor
Modell	RC-20
Effekt	1000 W
Nettovikt	18,75 kg
Bruttovikt	18,15 kg
Strömförsörjning	220-240 V / 120 V, 50/60 Hz
Max skärkapacitet	20 mm
Min skärkapacitet	4 mm
Skärtid	≤ 3 sekunder
Drivsystem	Hydrauliskt
Kompatibla material	Betongarmeringsjärn
Antal skärkanter per block	4
Rutinunderhåll	Kontrollera oljenivå, rengör spån, dra åt bultar
Reservdelar tillgängliga	Skärblock, kolborstar, oljetätningar
Reparerbarhet	Byte av block och borstar möjligt av användaren
Säkerhetskrav	Skyddsglasögon, handskar, skyddsbarriärer, håll besökare på avstånd
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - RC-20 Vevor

Vilken typ av hydraulolja ska jag använda till Vevor RC-20?

Använd en hydraulolja med vikt 20 med anti-skum- och anti-nötningsegenskaper, viskositetsgrad ISO VG46 (t.ex. Shell Tellus 46, Mobil DTE-25, Esso Uni Power SQ46).

Hur kontrollerar jag oljenivån på armeringsjärnskäraren?

Värm upp verktyget, gör några skär, koppla sedan bort. Luta apparaten så att oljepluggen är högst upp. Ta bort pluggen och brickan. Nivån ska vara i jämnhöjd med botten av hålet. Om det behövs, tillsätt olja och lufta genom att luta verktyget.

Hur justerar jag stoppet på Vevor RC-20?

Skruva in pluggen för att frigöra stången. Sätt in stången i U-stödet, i rät vinkel mot skärblocket. Skruva ut pluggen tills den vidrör stången. Inställningen gäller för denna diameter.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid skyddsglasögon, handskar och använd skyddsbarriärer. Håll besökare på avstånd. Klipp inte i regn. Kontrollera jordning. Använd lämpliga förlängningssladdar.

Hur byter jag ut skärblocken?

Skruva loss de två bultarna på varje block. Rotera blocket för att använda en ny kant (4 kanter per block). Om alla kanter är slitna eller blocket är skadat, byt ut båda blocken. Dra åt bultarna ordentligt.

När ska kolborstarna bytas?

Inspektera kolborstarna varannan månad eller var 200:e timme. Skruva loss locken, ta bort borstarna. Byt ut om de är kortare än 6 mm.

Hur luftar jag hydraulsystemet?

Efter att ha fyllt på olja, luta försiktigt fräsen åt ena hållet och sedan åt det andra, fyll på varje gång tills luftbubblorna försvinner. Sätt tillbaka pluggen.

Vad gör jag om kolven inte drar sig tillbaka helt?

Koppla bort apparaten. Använd en metallstång för att manuellt trycka skärblocket bakåt. Använd aldrig händerna. Kontrollera sedan om det finns spån och rengör. Om problemet kvarstår, skicka tillbaka apparaten för reparation.

Vad är effekten och spänningen på Vevor RC-20?

Effekten är 1000 W. Det finns två versioner: 220-240 V 50 Hz eller 120 V 60 Hz. Kontrollera märkplåten på din apparat.

Hur rengör jag armeringsjärnskäraren efter användning?

Koppla bort verktyget. Bär handskar. Borsta eller torka bort smuts och spån, särskilt runt kolven. Använd inte tryckluft.

BRUKSANVISNING RC-20 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

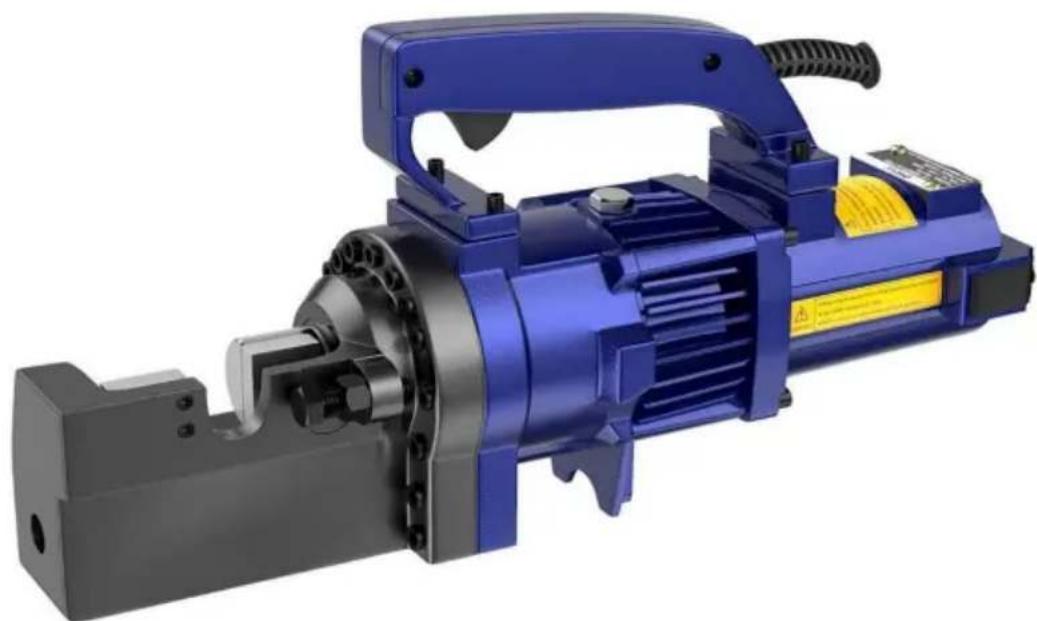

ELEKTRISK ARMERINGSKÄRARE

MODELL:RC-16/RC-25/RC-20/RC-22

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK ARMERINGSKÄRARE

MODELL:RC-16/RC-25/RC-20/RC-22

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

Användande

Använd endast armeringsjärn på armeringsjärn av betong.

Begränsa användningen till avsett material

Det finns alltid en chans att den avskurna änden kan skjuta ut, speciellt om den är mindre än 30 cm lång. Överskrider angivna materialspecifikationer avsevärt ökar denna risk och skadar även verktyget. Försök inte skära armeringsjärn. Hårdare, tjockare eller tunnare än de specificerade.

Använd ögonskydd

Använd skyddsglasögon, skyddsglasögon med sidoskydd eller ansiktsskydd när du använder fräs.

Tillhandahåll säkerhetsbarriärer

Sätt upp säkerhetsskärmar för att skydda medarbetare från eventuella flygande ändar. Plats säkerhetsskärm under armeringsjärnet vid arbete på höga ställen.

Utöva rätt kontroll

Håll kniven stadigt och bibehåll rätt fotfäste och balans. Låt bli över räckvidd när du arbetar på höga ställen, fäst fräsen på ställningen med ett säkerhetsrep. Kontrollera att nätsladden inte är smutsig och håll sladden borta från skarpa kanter och värme. Kontrollera att alla justeringsnycklar har tagits bort innan du använder skäraren.

Skydd mot elektrisk stöt

För att undvika eventuell elektrisk stöt, hantera inte skäraren med våta händer eller använd kutter i regn eller fuktiga platser. Var uppmärksam på alla kraftledningar, elektriska kretsar och andra faror som kan komma i kontakt med, särskilt de som är under ytan eller på annat sätt dolda från synen.

Koppla bort verktyget

Koppla bort fräsen från uttaget när den inte används och före rengöring, justering eller service. Dra inte ut kontakten ur uttaget genom att dra i sladden. Kontrollera alltid att strömbrytaren låser sig i OFF innan du ansluter den.

Akta dig för miljön

Använd inte skäraren i närvaro av brandfarliga material (t.ex. färg, thinner, petroleumprodukter, lim).

Använd inte kniven i en eventuellt upplyst och fri från hinder. Operatören ska hela tiden ha fri sikt över fräsen, armeringsjärn och omgivande område.

Bär ordentliga kläder

Bär inte löst sittande kläder, dinglande föremål eller smycken. Begränsa långt hår. Användning av skyddshjälm och gummistövlar rekommenderas. Om skyddshandskar bärs, var särskilt försiktig så att handskar inte fastnar i rörliga delar.

Håll besökare borta

Håll alla besökare på säkert avstånd från arbetsområdet för deras eget skydd och för att förhindra distraktion av operatören.

Underhåll skäraren med omsorg

Inspektera fräsen före varje applicering. Felaktiga eller lösa kutterblock kan resultera i personskada. Håll handtaget torrt, rent och fritt från olja och/eller fett. Håll hus och kolv fria från smuts och järnspån. Kontrollera att inga skruvar eller bultar är lösa eller saknas. Följ instruktioner för underhåll. Inspektera strömbrytare, sladd, kontakt och eventuell förlängningskabel regelbundet.

Förvara försiktigt

När den inte används, förvara skäraren och tillbehören på ett torrt ställe där de inte kan nås av obehöriga.

PARAMETERLISTA

Modell	RC-16	RC-25	RC-20	RC-22
Watt(W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NW (kg)	12,84	32.13	18.75	14.9
Klipphastighet	y2,5s	y4S	y3s	y3,5s
Max armeringsjärn	16 mm	25 mm	20 mm	22 mm
Min armeringsjärn	4 mm	5 mm	4 mm	4 mm

Obs: Det finns två versioner av spänningen för ovanstående produktmodell, respektive AC220-240V 50Hz och 120V 60Hz, se namnskylten

information om produkten. INSTRUKTIONER

Varning: Indikerar fara som kan resultera i mindre personskada och/eller produktskada.

Skötsel: Indikerar fara som kan komma att resultera i produktskador.

Kontroller före användning

Kontrollera oljenivån.

Kontrollera skärblockens skick och åtdragningen av skärblocksbultarna.

Varning: Användning av lösa eller spruckna skärblock kan leda till skador på operatörer samt skador på enheten.

Kontrollera att strömkällan är lämplig för skäraren.

Skötsel: Om spänningen är för hög kan motorn brinna ut. Om spänningen är för låg, otillräcklig effekt kommer att genereras. Använd aldrig likström.

Kontrollera att strömförsörjningen är ordentligt jordad.

Varning: Om strömförsörjningen inte jordas kan det leda till elektriska stötar för operatören.

Kontrollera att sladden är oskadad och att kontakten inte är lös.

Varning: Avskurna eller nötta höjjen kan resultera i kortslutning och elektrisk stöt till operatören.

Om en förlängningskabel ska användas, se till att den är oskadad och att den har rätt tjocklek för längden.

Kabelstorlek Kabelländg	110V	230V
	AWG	Normaliseringsstorlek
h Upp till 10 m	16	1,0 mm22
Upp till 15 m	14	1,25 mm22
Upp till 30 m	10	1,5 mm22

Uppvärmning

I kallt väder, värm upp enheten i 30-60 sekunder så att hydrauloljan får rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15-20 gånger.

Stopparjustering

Rätt position under skärning måste ställas in korrekt för varje storlek av armeringsjärn innan du gör ett snitt.

1. Skruva in proppen för att ge tillräckligt utrymme för armeringsjärn.
2. Sätt in armeringsjärnet helt i det U-formade stödet. Se till att armeringsjärnet vilar på botten av proppen.
3. Håll armeringsjärnet i rät vinkel (90°) mot främre skärblocket, skruva ut tills den precis vidrör armeringsjärnet. När den väl är inställd behöver stoppet ingen ytterligare justering medan du skär armeringsjärn med samma diameter, men måste återställas för armeringsjärn av annan storlek.

Varning: Underlåtenhet att ställa in stoppet korrekt kommer att resultera i överdrivet slitage på skärblocket och kan få den skurna änden att flyga ut.

Skärande

1. Sätt in armeringsjärn mellan stoppet och främre skärblocket och se till att det är korrekt placerat i U-format stöd.
2. Tryck på avtryckaren och håll intryckt medan kolven matas fram och armeringsjärnet är skuret. (Om omkopplaren släpps vid en mellanliggande punkt kommer kolven att stanna.)
3. Släpp strömbrytaren när skärningen är klar. Kolven dras in automatiskt.

(Observera att omkopplaren inte kan återaktiveras förrän kolven har dragits in helt.)

Uppmärksamhetspunkter

1. Var särskilt försiktig när du skär av korta längder (30 cm eller mindre) som skuren ände tenderar att flyga ut.

Varning: Flygande ändar är en fara för all personal i närheten. Upprätta säkerhetsskärmar.

2. Täck inte över luftventilerna.

Varning: Om evenemang omfattas, motorn överhettas och kan brinna ut.

1. Om hydrauljans temperatur överstiger 70° (158 F) kommer effekten att sjunka. Låt svalna innan du återupptar driften. (Var särskilt försiktig i sommar, när pumphuset i aluminium värms upp snabbare.)
2. Om ett effektfall observeras och motorn är ovanligt varm, kontrollera kolborsta.
3. Om kolven någonsin misslyckas med att dras in helt, tryck på det bakre skärblocket bakåt för att manuellt dra in kolven.

Varning: Använd armeringsjärn eller platt metallstång för detta ändamål. Tryck aldrig på kniven med någon del av handen, även om du har handskar.

När kolven har dragits in, dra avtryckaren tillräckligt länge för att delvis

förflytta kolven. Koppla ur enheten. Och kontrollera kolv och hus för ackumulerade metallspån som kan fastna i kolven. Efter

rengöring, om kolven fortfarande inte automatiskt återgår när den är helt utdragen, kan själva kolven vara skadad. Lämna tillbaka enheten till en auktoriserad agent för reparation.

Kutterblock

Före användning, kontrollera alltid att de två bultarna på varje skärblock är ordentligt åtdragna. Att använda ett löst block kommer att resultera i skador på blocket och huset. Kontrollera även skärblockens skick. Om någon av skäreggarna är matt eller flisad, ta bort fästbultarna och rotera båda blocken så att två nya kanter kommer till användning. Byt ut och dra åt bultarna (varje block har fyra skärkanter).

När alla fyra skäreggarna har använts eller om endera blocket är sprucket eller annars skadat, byt ut båda blocken.

Varning: Ett löst eller sprucket block kan leda till skada på operatören.

Rengöring

Rengöringsfräs efter användning.

Varning: Använd handskar för att skydda händerna från metallsplitter. Använd inte en luftpistol, sprängning med luft kan orsaka att metallspån och/eller damm kommer in i ögonen och andningsorganen.

1. Koppla bort enheten.
2. Torka eller borsta bort all smuts och metallspån. Var särskilt uppmärksam på den nedre halvan av kolven, där smuts lättare samlas.

Oljenivåkontroll

Eftersom knivarna drivs hydrauliskt måste oljenivån kontrolleras med täta intervaller, helst varje dag. Underlåtenhet att hålla oljan vid korrekt nivå resulterar i ett tryckfall och förlust av skärkraft.

Varning: Hydraulolja är mycket brandfarligt. Håll dig borta från gnistor och öppen låga. Rök inte.

Varning: Hydraulolja kan orsaka inflammation i ögon och hud. Om det intas, kommer det att orsaka diarré och kräkningar.

Vid ögonkontakt, skölj i rent vatten i minst 15 minuter och kontakta en läkare. Vid hudkontakt, tvätta noggrant med tvål och vatten.

Vid förtäring, kontakta omedelbart en läkare. Framkalla inte kräkning medvetet.

1. Oljan ska vara varm men inte het. Värm upp enheten om den är kall.
2. Justera proppen och gör tre eller fyra snitt, notera exakt vid vilken tidpunkt armeringsjärnet går faktiskt sönder.
3. Nyp en kort bit av armeringsjärnet och stanna precis innan det går av. Koppla ur enheten från strömkällan.
4. Med delvis avskuret armeringsjärn på plats, vänd enheten så att oljepluggen sitter överst. (Om enheten är varm, låt den svalna.)
5. Ta bort oljepluggen och tätningsbrickan (packningen).

Varning: Ta aldrig bort oljepluggen när enheten är varm, annars sprutar olja ut. 6. Kontrollera att oljan är i nivå med botten av plugghålet. (dvs. pumphuset är fullt till brädden). Om oljenivån är för låg, fyll på med 20-vikts hydraulolja med

anti-skum och antinötningsegenskaper. (ISO-viskositetsgrad VG46. T.ex.

Shell Tellus 46, Mobil DTE-25 eller Esso Uni Power SQ46.)

7. Sug ut luft från systemet efter påfyllning. Luta försiktigt fräsen på längden och

återför den till plant läge. Fyll på igen och luta i motsatt riktning.

Upprepa denna process tills all luft har dragits ut.

Skötsel: Skäraren kan inte fungera korrekt om oljan innehåller luftbubblor.

1. Byt ut tätningsbricka (packning) och plugg. Anslut fräsen till strömkällan

och helt täcka armeringsjärn.

Oljebyte

Hydrauloljan bör bytas minst en gång om året. Förr om det

verkar smutsig.

1. Koppla bort enheten från strömkällan. Ta bort oljepluggen och packningen. Vrid skäraren

över och töm oljan i ett lämpligt kärl. När oljan slutar rinna ut,

luta enheten bakåt så att olja som fastnat i kolvhuset kan rinna ut. När

höljet är tomt, luta enheten i motsatt riktning för att tömma resterna i

pumphuset.

1. Med dräneringshålet överst, fyll långsamt enheten med färsk olja. Byt ut kontakten

och dra åt lätt. Anslut enheten till strömkällan och för fram kolven två eller

tre gånger. Koppla ur enheten och ta bort oljepluggen. Fyll på oljenivån och byt ut

pluggen.

1. Följ slutligen proceduren för kontroll av oljenivån.

häll i havet, floden, sjön eller avloppet.

Bulttäthet

En gång i veckan eller efter var 500:e snitt, kontrollera att alla bultar är åtdragna,

särskilt de som fäster huset vid cylindern. Lösa bultar blir resultatet

Inspektera de två kolborstarna minst en gång varannan månad. (vanligt

borstens livslängd är 200 timmar.)

Skötsel: Slitna borstar kommer att resultera i strömavbrott, vilket gör att motorn blir varm

och irreparabelt skada ankarets kommutator.

1. Koppla bort enheten
2. Skruva av båda borstkåporna och dra ut kolborstarna.
3. Byt ut borstar om de är mindre än 6 cm långa.

Teknisk support och e-garanticertifikat
