Typ produktu	Elektryczna przecinarka do prętów
Marka	Vevor
Model	RC-20
Moc	1000 W
Masa netto	18.75 kg
Masa brutto	18.15 kg
Zasilanie	220-240 V / 120 V, 50/60 Hz
Maksymalny przekrój cięcia (max)	20 mm
Minimalny przekrój cięcia (min)	4 mm
Prędkość cięcia	≤ 3 sekundy
Układ napędowy	Hydrauliczny
Kompatybilne materiały	Pręty zbrojeniowe betonowe
Liczba krawędzi tnących na blok	4
Bieżąca konserwacja	Sprawdzać poziom oleju, czyścić opiłki, dokręcać śruby
Dostępne części zamienne	Bloki tnące, szczotki węglowe, uszczelki olejowe
Możliwość naprawy	Wymiana bloków i szczotek możliwa przez użytkownika
Wymagane bezpieczeństwo	Okulary ochronne, rękawice, osłony bezpieczeństwa, trzymać z daleka osoby postronne
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancyjny na www.vevor.com/support

Często zadawane pytania - RC-20 Vevor

Jaki rodzaj oleju hydraulicznego stosować do Vevor RC-20?

Stosować olej hydrauliczny o wadze 20 z właściwościami przeciwpiennymi i przeciwzużyciowymi, klasa lepkości ISO VG46 (np. Shell Tellus 46, Mobil DTE-25, Esso Uni Power SQ46).

Jak sprawdzić poziom oleju w przecinarce do prętów?

Rozgrzej narzędzie, wykonaj kilka cięć, a następnie odłącz. Przechyl urządzenie tak, aby korek oleju znajdował się w najwyższym punkcie. Zdejmij korek i podkładkę. Poziom powinien sięgać dna otworu. W razie potrzeby dolej oleju i odpowietrz, przechylając narzędzie.

Jak wyregulować ogranicznik w Vevor RC-20?

Wkręć korek, aby zwolnić pręt. Włóż pręt do uchwytu w kształcie litery U, pod kątem prostym względem bloku tnącego. Odkręć korek, aż dotknie pręta. Ustawienie obowiązuje dla tej średnicy.

Jakie są podstawowe środki ostrożności?

Zawsze noś okulary ochronne, rękawice i używaj osłon ochronnych. Trzymaj z daleka osoby postronne. Nie ciąć w deszczu. Sprawdź uziemienie. Używaj odpowiednich przedłużaczy.

Jak wymienić bloki tnące?

Odkręć dwie śruby każdego bloku. Obróć blok, aby użyć nowej krawędzi (4 krawędzie na blok). Jeśli wszystkie krawędzie są zużyte lub blok jest uszkodzony, wymień oba bloki. Dokręć śruby.

Kiedy należy wymienić szczotki węglowe?

Sprawdzaj szczotki co dwa miesiące lub co 200 godzin. Odkręć nasadki, wyjmij szczotki. Wymień, jeśli mają mniej niż 6 mm długości.

Jak odpowietrzyć układ hydrauliczny?

Po uzupełnieniu oleju delikatnie przechyl przecinarkę w jedną stronę, potem w drugą, za każdym razem uzupełniając, aż pęcherzyki powietrza znikną. Załóż korek.

Co zrobić, jeśli tłok nie cofa się całkowicie?

Odłącz urządzenie. Użyj metalowego pręta, aby ręcznie odepchnąć blok tnący do tyłu. Nigdy nie używaj rąk. Następnie sprawdź obecność opiłków i wyczyść. Jeśli problem nadal występuje, odeślij urządzenie do naprawy.

Jaka jest moc i napięcie Vevor RC-20?

Moc wynosi 1000 W. Istnieją dwie wersje: 220-240 V 50 Hz lub 120 V 60 Hz. Sprawdź tabliczkę znamionową swojego urządzenia.

Jak wyczyścić przecinarkę do prętów po użyciu?

Odłącz narzędzie. Noś rękawice. Wyczyść szczotką lub ściereczką brud i opiłki, szczególnie wokół tłoka. Nie używaj sprężonego powietrza.

INSTRUKCJA OBSŁUGI RC-20 Vevor

Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support

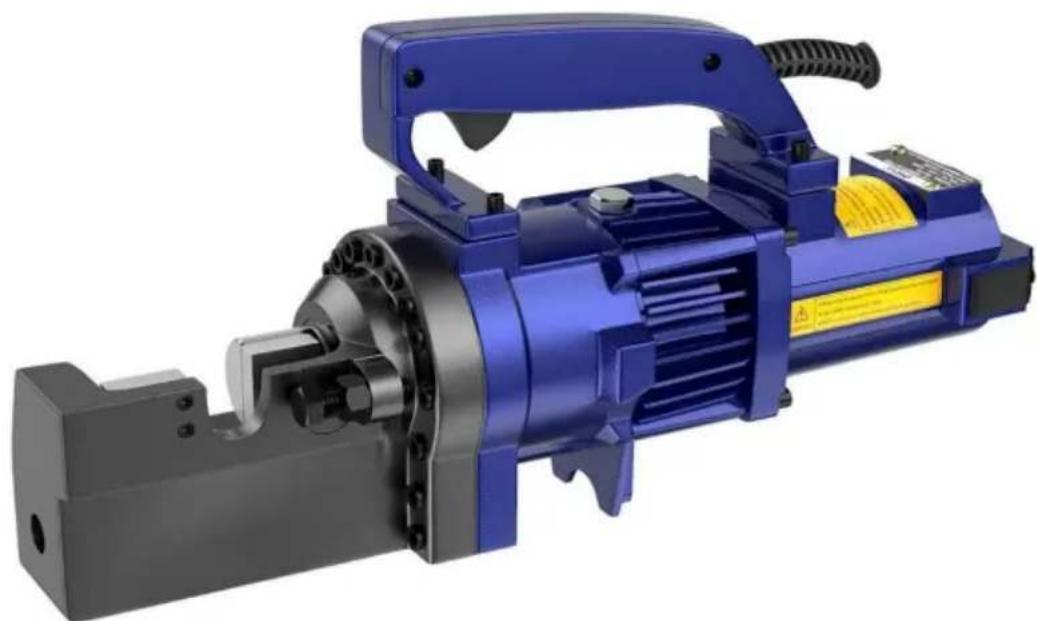

ELEKTRYCZNA PRZECINARKA ZBROJENIA

MODEL: RC-16/RC-25/RC-20/RC-22

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przyznają jedynie szacunkowe oszczędności, jakie można zyskać kupując u nas określone narzędzia w porównaniu z głównymi, najlepszymi markami i niekoniecznie uwzględniają wszystkie kategorie narzędzi przez nas oferowanych. Przypominamy, aby przed złożeniem zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNA PRZECINARKA ZBROJENIA

MODEL: RC-16/RC-25/RC-20/RC-22

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa o ewentualnych aktualizacjach technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

Stosowanie

Przecinaków do prętów zbrojeniowych używaj wyłącznie do prętów zbrojeniowych do betonu.

Ogranicz użycie do wyznaczonych materiałów

Zawsze istnieje ryzyko, że odcięty koniec wystrzeli, zwłaszcza jeśli jest mniejszy

niż 30 cm długości. Znaczne przekroczenie wyznaczonych specyfikacji materiałowych

zwiększa to ryzyko i może spowodować uszkodzenia narzędzia. Nie próbuj ciąć

prętów zbrojeniowych. Twardsze, grubsze lub cięższe niż określone.

Stosuj ochronę oczu

Nosić okulary ochronne, okulary ochronne z osłonami bocznymi lub osłonę twarzy podczas używania noża.

Zapewnij bariery ochronne

Ustaw ekrany bezpieczeństwa, aby chronić współpracowników przed latającymi końcami. Miejsce osłony zabezpieczającej pod prętem zbrojeniowym podczas pracy na wysokościach.

Zachowaj odpowiednią kontrolę

Trzymaj mocno nóż i utrzymuj właściwą postawę i równowagę. Nie rób

zbyt dużego zasięgu przy pracy na wysokości, zamocuj przycinarkę do rusztowania za pomocą liny zabezpieczającej. Sprawdź, czy przewód zasilający nie jest zabrudzony i trzymaj przewód z dala od ostrych krawędzi i ciepła. Sprawdź, czy wszystkie klucze regulacyjne zostały dokręcone i usunięte przed cięciem noża.

Ochrona przed porażeniem prądem

Aby uniknąć możliwego porażenia prądem, nie obsługuj przycinarki mokrymi rękami lub

używaj przycinarki w deszczu lub wilgotnych miejscach. Uważaj na wszystkie linie energetyczne, elektryczne

obwodami elektrycznymi i innymi zagrożeniami, z którymi możesz się zetknąć, szczególnie tymi, z którymi możesz się zetknąć

pod powierzchnią lub w inny sposób ukrytymi przed wzrokiem.

Odłącz narzędzie

Odłącz przycinarkę od gniazdka, gdy nie jest używana oraz przy czyszczeniu, regulacji lub serwisowaniu. Nie odłączaj wtyczki od gniazdka ciągnąc za

sznur. Przed podłączeniem zawsze sprawdź, czy przycisk jest wyłączony.

Uważaj na środowisko

Nie używaj przycinarki w obecności materiałów łatwopalnych (np. farby, rozcieńczalnik, produkty naftowe, kleje).

Nie używaj przycinarki w miejscu dobrze oświetlonym i wolnym od przeszkód. Operator powinien przy pracy mieć niezakłócony widok na frez, pręt zbrojeniowy i

obszar otaczający.

Noś odpowiednią odzież

Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Powstrzymaj długie włosy.

Zaleca się używanie kasku ochronnego i butów na gumowej podeszwie. Jeśli

założone są rękawice ochronne, należy zachować szczególną ostrożność, aby rękawice nie zostały złapane przez ruchome części.

Trzymaj gości z daleka

Trzymaj wszystkich gości w bezpiecznej odległości od miejsca pracy, aby chronić ich i zapobiegać rozpraszaniu uwagi operatora.

Ostrożnie konserwuj przycinarkę.

Przed każdym zastosowaniem sprawdź nóż. Mogą to być uszkodzone lub luźne bloki tnące, które spowodują obrażenia ciała. Trzymaj uchwyt suchy, czysty i wolny od oleju i/lub

smaru. Utrzymuj obudowę i tłok w stanie wolnym od brudu i opiłków żelaza. Sprawdź, czy nie są poluzowane lub czy ich nie brakuje. Poniższa instrukcja dotyczy

konserwacji. Regularnie sprawdzaj przyłącznik, przycisk zękanów, wtyczkę i przycisk zwalniający w regularnych odstępach czasu.

Przechowuj ostrożnie.

Gdy nie jest używany, przechowuj nóż i akcesoria w suchym miejscu, gdzie nie jest możliwe, aby były dostępne dla osób nieupoważnionych.

LISTA PARAMETRÓW

Model	RC-16	RC-25	RC-20	RC-22
Moc (W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NW (kg)	12.84	32.13	18.75	14.9
Prędkość skrawania	2,5 s	4S	3s	3,5 s
Maks. zbrojenie	16mm	25mm	20mm	22 mm
Minimalne zbrojenie	4mm	5mm	4mm	4mm

Uwaga: Istnieją dwie wersje napięcia powyższego modelu produktu, odpowiednio, AC220-240V 50 Hz i 120 V 60 Hz, patrz tabliczka znamionowa

informacja o produkcie. INSTRUKCJE

Przestroga: Oznacza zagrożenia, które mogą skutkować drobnymi obrażeniami ciała i/lub uszkodzeniem produktu.

Pielęgnacja: Wskazuje zagrożenie, które spowoduje uszkodzenie produktu.

Kontrole przed użyciem

Sprawdź poziom oleju.

Sprawdź stan bloków tnących i dokręcenie śrub bloku tnącego.

Przestroga: Używanie luźnych lub popękanych bloków tnących może spowodować obrażenia operatorów oraz uszkodzenie urządzenia.

Sprawdź, czy źródło zasilania jest odpowiednie dla przecinarki.

Uwaga: jeśli napięcie jest zbyt wysokie, silnik może się spalić. Jeśli napięcie jest zbyt niskie, nie będzie generowana wystarczająca moc. Nigdy nie używaj prądu stałego.

Sprawdź, czy zasilanie jest prawidłowo uziemione.

Uwaga: Brak uziemienia zasilania może spowodować porażenie prądem.

Sprawdź, czy przewód nie jest uszkodzony i czy wtyczka nie jest luźna.

Przestroga: Przecięcie lub ścieranie pokrycia może spowodować zwarcie i porażenie prądem operatora.

Jeśli ma być używany przedłużacz, należy upewnić się, że jest nieuszkodzony i czy jest to grubość odpowiednia do długości.

Długość kabla	Rozmiar kabla	110 V	230 V
		AWG	Rozmiar normalizacja
H Do 10 m	16	1,0 mm2	1,0 mm2
Do 15 m	14	1,25 mm2	1,25 mm2
Do 30 m	10	1,5 mm2	1,5 mm2

Rozgrzewka

W zimną pogodę rozgrzej urządzenie przez 30-60 sekund, aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij przyłącznik spustowy, aby wysunąć tłok i zwolnij, gdy osiągnie pełny skok, powtórz 15-20 razy.

Regulacja stopera

Dla każdego rozmiaru należy odpowiednio ustawić pozycję podczas cięcia zbrojenia przy wykonywaniu cięcia.

1. Wkręć korek, aby zapewnić wystarczający odstęp dla prętów zbrojeniowych.
2. Włóż całkowicie pręt zbrojeniowy do wspornika w kształcie litery U. Upewnij się, że zbrojenie odpoczywa na podstawie korka.
3. Trzymaj pręt zbrojeniowy pod kątem prostym (90°) do przedniego bloku tnącego, wykręć zatyczkę, aż dotknie pręta zbrojeniowego. Po ustawieniu stoper nie potrzebuje dalszej regulacji podczas cięcia prętów zbrojeniowych o tej samej średnicy, ale musi być ponownie ustawiony dla prętów zbrojeniowych o innym rozmiarze.

Uwaga: Nieprawidłowe ustawienie zatyczki spowoduje nadmierne zużycie bloku tnącego i może spowodować wyrzucenie odciętego końca.

Ciąć

1. Włóż drut zbrojeniowy pomiędzy ogranicznik a przedni blok tnący, upewniając się, że jest prawidłowo osadzony we wsporniku w kształcie litery U.
2. Pociągnij spust i trzymaj go wciśnięty, podczas gdy tłok przysuwa się do przodu i zbrojenie jest cięte. (Jeśli przycisk zostanie zwolniony w punkcie pośrednim, tłok zatrzyma się.)
3. Po zakończeniu cięcia zwolnij przycisk. Tłok chowa się automatycznie.

(Należy pamiętać, że przycisku nie można ponownie włączyć, dopóki tłok nie zostanie całkowicie cofnięty.)

Punkty uwagi

1. Zachowaj szczególną ostrożność podczas odcinania krótkich odcinków (30 cm lub mniej), ponieważ odcięty koniec ma tendencję do wyskakiwania.

Uwaga: latające końce stanowią zagrożenie dla całego personelu znajdującego się w pobliżu. Wyprostuj ekrany bezpieczeństwa.

1. Nie zakrywaj otworów wentylacyjnych.

Uwaga: Jeśli otwory są zakryte, silnik przegrzeje się i może się spalić.

3. Jeśli temperatura oleju hydraulicznego przekroczy 70°C (158°F), moc spadnie.

Przed wznowieniem pracy poczekaj, aż ostygnie. (Zachowaj szczególną ostrożność latem, kiedy aluminiowa obudowa pompy nagrzewa się szybciej.)

1. Jeżeli zaobserwujesz spadek mocy i silnik będzie wyjątkowo gorący, sprawdź węgielki szczotek.
2. Jeżeli kiedykolwiek tłok nie cofnie się całkowicie, popchnij tylny blok tnący do tyłu, aby ręcznie wycofać hak.

Uwaga: użyj do tego pręta zbrojeniowego lub płaskownika metalowego. Nigdy nie pchaj noża blokującego dowolną częścią dłoni, nawet w rękawiczkach.

Po cofnięciu tłoka, pociągnij spust-przełącznika tyle długo, aż ściskotok wyprzedzający. Odłącz urządzenie. I sprawdź tłok i obudowę

nagromadzone opiłki żelaza, które mogą blokować tłok. Po

czyszczeniu, tłok nadal nie cofa się automatycznie po całkowitym wysunięciu, sam tłok może zostać uszkodzony. Zwróć urządzenie do autoryzowanego agenta naprawy.

Bloki tnące

Przed użyciem zawsze sprawdź, czy dwie śruby na każdym bloku tnącym są prawidłowo zamocowane i prawidłowo dokręcone. Użycie luźnego klocka spowoduje uszkodzenia bloku i

maszyny. Sprawdź stan bloków tnących. Jeśli którakolwiek krawędź skrawająca jest tępa lub wyszczerbiona, wyjmij śruby mocujące i obróć oba bloki tak, aby powstały dwa nowe

krawędzie wchodzą w życie. Wymień i dokręć śruby (każdy blok ma cztery krawędzie tnące)

Gdy wszystkie cztery krawędzie skrawające zostały wykorzystane lub którykolwiek blok jest pęknięty lub w inny sposób uszkodzony, wymienić oba bloki.

Przestroga: Luźny lub pęknięty blok może spowodować obrażenia operatora.

Czyszczenie

Czyszczenie noża po użyciu.

Uwaga: Nosić rękawice, aby chronić ręce przed metalowymi odłamkami. Nie używaj pistoletu pneumatycznego, piaskowania ani sprężonego powietrza, aby uniknąć dostania się opiłków metalu i/lub pyłu do oczu i układu oddechowego.

1. Odłącz urządzenie. 2. Wytrzyj lub wyszczotkuj cały brud i metalowe opiłki. Zwróć szczególną uwagę na dolną połowę tłoka, gdzie łatwiej gromadzi się brud.

Kontrola poziomu oleju

Ponieważ noże są napędzane hydraulicznie, poziom oleju należy sprawdzać w regularnych przerwach, najlepiej codziennie. Brak konserwacji oleju na prawidłowym poziomie powoduje spadek ciśnienia i utratę mocy cięcia.

Uwaga: Olej hydrauliczny jest wysoce łatwopalny. Trzymać z dala od iskier i nagiego płomienia. Nie palić.

Uwaga: Olej hydrauliczny może powodować zapalenie oczu i skóry. Jeśli połknięty, powoduje biegunkę i wymioty.

W przypadku dostania się do oczu, płukać czystą wodą przez co najmniej 15 minut i skonsultować się z lekarzem. W przypadku kontaktu ze skórą, dokładnie umyć mydłem i wodą.

W przypadku połknięcia natychmiast zasięgnąć porady lekarza. Nie wywoływać wymiotów na własną rękę.

1. Olej powinien być ciepły, ale nie gorący. Rozgrzej urządzenie, jeśli jest zimne.
2. Wyreguluj zatyczkę i wykonaj trzy lub cztery nacięcia, dokładnie zaznaczając, w którym miejscu zbrojenie faktycznie pęka.
3. Ściśnij krótki kawałek pręta zbrojeniowego, zatrzymując się przy próbie zerwania. Odłącz od źródła zasilania.
4. Po założeniu częściowo odciętego pręta zbrojeniowego, obróć urządzenie tak, aby korek oleju był odsłonięty najwyżej. (Jeśli urządzenie jest gorące, poczekaj, aż ostygnie.)
5. Wymontować korek wlewu oleju i podkładkę uszczelniającą (uszczelnienie).

Przestroga: Nigdy nie wyjmuj korka oleju, gdy urządzenie jest gorące, gdyż może wytrysnąć olej. 6. Sprawdź, czy poziom oleju sięga dna otworu korka (tj. obudowa pompy jest pełna po brzegi). Jeśli poziom oleju jest za niski, uzupełnij olejem hydraulicznym o masie 20

właściwości przeciwpienność i zapobieganie ścieraniu. (stopień lepkości ISO VG46. Np. Olej Shell Tellus 46, olej Mobil DTE-25 LUB Esso uni power SQ46.) 7. Po uzupełnieniu odpowietrzyć instalację. Delikatnie przechyl noże wzdłuż i przywróć je do poziomej pozycji. Dopełnij ponownie i przechyl w przeciwnym kierunku. Powtarzaj ten proces, aż całe powietrze zostanie usunięte. Pielęgnacja: Przecinarka nie będzie działać prawidłowo, jeśli olej zawiera pęcherzyki powietrza. 8. Wymień podkładkę uszczelniającą (uszczelnienie) i korek. Podłącz przecinarkę do źródła zasilania i całkowicie obsługuj zbrojenie.

Wymiana oleju

Olej hydrauliczny należy wymieniać przynajmniej raz w roku. Wcześniej, jeśli wydaje się brudny.

1. Odłącz urządzenie od źródła zasilania. Wyjmij korek oleju i uszczelnienie. Obróć nóż i spuść olej do odpowiedniego pojemnika. Gdy olej przestanie wyciekać, przechyl urządzenie do tyłu, aby olej uwięziony w obudowie tłoka mógł wypłynąć. Gdy obudowa jest pusta, przechyl urządzenie w przeciwnym kierunku, aby opróżnić pozostałość z obudowy pompy.
2. Trzymając otwór spustowy skierowany do góry, powoli napełnij urządzenie świeżym olejem. Wymień wtyczkę i lekko dokręć. Podłącz urządzenie do źródła zasilania i przesuń tłok dwa lub więcej razy. Odłącz urządzenie i wyjmij korek oleju. Uzupełnij poziom oleju i wymień wtyczkę. 3. Na koniec wykonaj procedurę sprawdzania poziomu oleju.

Uwaga: Olej hydrauliczny należy utylizować zgodnie z lokalnymi przepisami. Nie wolno wylewać do morza, rzeki, jeziora lub ścieków.

Szczelność śrub

Raz na tydzień lub co 500 cięć należy sprawdzić dokręcenie wszystkich śrub, szczególnie tych mocujących obudowę do cylindra. Skutkiem może być bożne śruby

w utracie mocy. Szczotki węglowe

Sprawdzaj obie szczotki węglowe przynajmniej raz na dwa miesiące. (normalna

Żywotność szczotek wynosi 200 godzin.)

Pielęgnacja: Zużyte szczotki powodują utratę mocy i nagrzewanie się silnika

i nieodwracalnie uszkodzić komutator twornika.

1. Odłącz urządzenie
2. Odkręć obie nasadki szczotek i wyciągnij szczotki węglowe. 3. Wymień szczotki, jeśli są krótsze niż 6 cm.

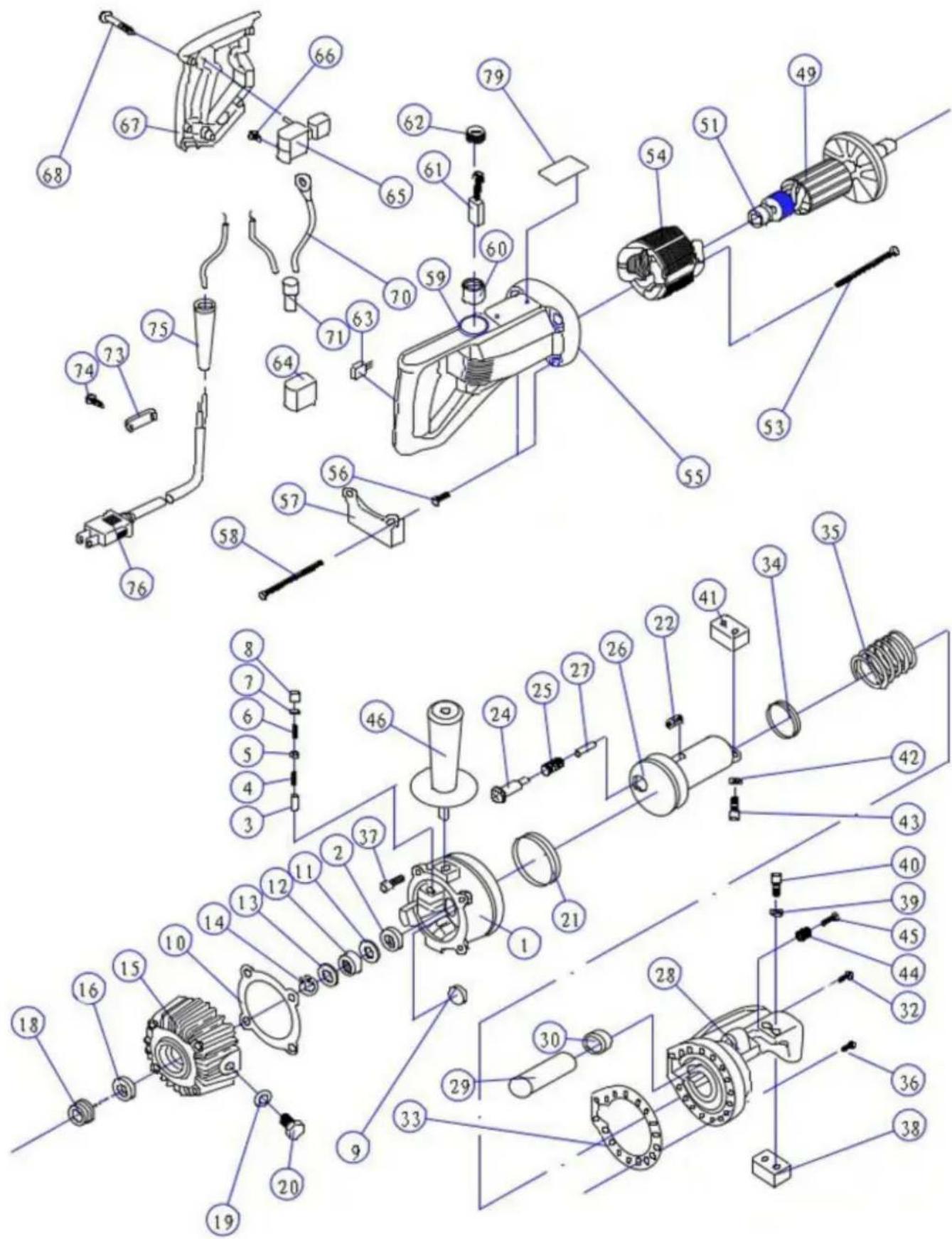

Lista części przenośnej przecinarki do prętów zbrojeniowych RC-16

WYKAZ CZĘŚCI RC-16

NIE.	NAZWA CZEŚCI	NIE.	NAZWA CZEŚCI
1	CYLINDER	40	śruba z lbebm}sześćciokątnym M5 x 18
2	ŁOźYSKO KULOWE 698	41 BLOK TNACY / OSTRZE
3	TłOK	42 PODKLADKA SPREZYNOWA Φ5
4	WIOSNA POWROTU	43	śruba z gniazdem)sześćciokątnym M5×16
5	ZAWÓR OLEJU	44	WIOSNA
6	SPREZYNA ZAWOROWA	Śruba	imbusowa 45 M10x40
7	PRZEWODNIK WIOSENNY	46	UCHWYT
8	USZCZELKA POMPY	47	**
9	FILTR MAGNETYCZNY	48	**
10	USZCZELKA	49	ARMATURA
11	STAL MANGANOWA USZCZELKA	50	**
12	ŁOźYSKO IGPLWE 12×24×10	51	ŁOźYSKO 608
13	STAL MANGANOWA USZCZELKA	52	**
14	PIERSCIEN ZATRZASKOW	53 WKRET GWINTUJACY M4×60
15	PIERSCIEN ZATRZASKOW	54	CEWKA STATORA
16	USZCZELKA OLEJOWA OBUDOWY POMPY 15×25×7	55	OBUDOWA SILNIKA
17	**	56	TULEJA LOKALIZACYJNA
18	ŁOźYSKO 6002	57	STOJAK NA NOGI
19	USZCZELKA ZŁOźONA F10	58	śruba z gniazdem)sześćciokątnym M5×85
20	ŚRUBA SZEŚCIOKATNA M10×16	59	Śruba uzatalaja z gniazem sześćkátnym M4×5
21 PIERŚCIEN USZCZELNIAJACY 70×60×6 60		UCHWYT NA SZCZOTKI
22	PIN 8×25	61	SZCZOTKA WęGLOWA
23	**	62	NAŁADKA NA SZCZOTKI
24	PRET POWROTNY	63	SKRAPLACZ
25	WIOSNA	64 POKRYWA SKRAPLAcza
26	PRET TNACY	65	PRZEŁACZNIK
27	WIOSNA	66 GUMOWY PRZYCISK	SKRAPLACZ
28	GŁOWA TNACY	67	POKRYWA OBUDOWY
29	PODUSZKA POWIWETRZNA	68 WKRET GWINTUACY M4x20
30	ORZECH	69	**
31	**	70	**
32	ŚRUBA	71	NAŁADKA BEZPIECZENSTWA
33	USZCZELKA	72	**
34	USZCZELKA 40*30*6	73	UCHWYT NA PRZEWÓD
35	DUźAWI WIOSNA	74 ŚRUBA M4x14
36	śruba z lbebm sześćkátnym M6 x 20	75	ZBROJENIE KORDOWE
37	śruba z lbebm sześćkátnym M6 x 20	76	PRZEWÓD ELEKTRYCZNY
38	BLOK TNZACY / OSTRZE 77		**
39	PODKŁADKA PRINGOWA M5	78	**
		79	TAB LICZKA NAZWY

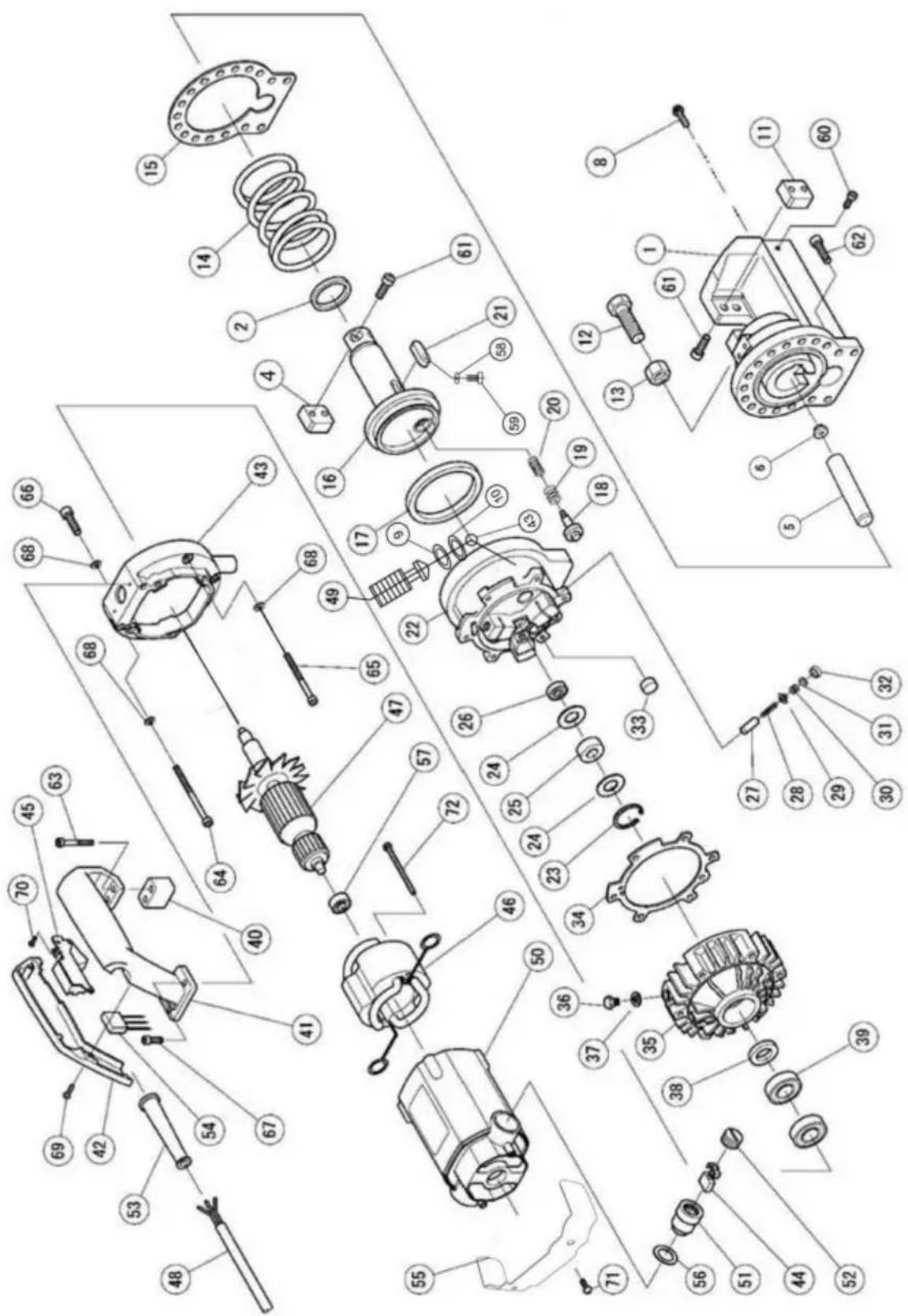

RC-20, RC-22, RC-25 Portable Rebar Cutter Parts List

WYKAZ CZĘŚCI RC-20/RC-22/RC-25

NIE.	NAZWA CZEŚCI	NIE.	NAZWA CZEŚCI
1	GŁOWA TNÁCA	40	BLOK ŁAACZY
2	USZCZELKA 40×50×6	41	UCHWYT
3	**	42	POKRYWA UCHWYTU
4	BLOK TNACY / OSTRZE	43 FOTOSFERA Φ4.763
5	PODUSZKA POWITRZNA	44	SZCZOTKA WęGLOWA
6	ORZECH	45	PRZEŁACZNIK
7	**	46	CEWKA STATORA
8	ŚRUBA	47	ARMATURA
9	O PIERSKIEN	48	PRZEWÓD ELEKTRYCZNY
10	O PIERSKIEN	49	ŚRUBA
11	BLOK TNACY / OSTRZE	50	OBUDOWA SILNIKA
12	ŚRUBA SZECIOKATNA	51 UCHWYT NA SZCZOTKI WȩGLOWE
13	ORZECH	52	NAKLADKA NA SZCZOTKI WȩGLOWA
14	DUZA WIOSNA	53	ZBROJENIE KABLOWE
15	USZCZELKA	54	**
16	PRET TNACY	55	**
17	USZCZELKA 80×95×9	56	MYJKA DO GUMY
18	WAŁ POWROTNY	57	ŁOźYSKO 6200
19	WIOSNA	58	PODKŁADKA FALI
20	WIOSNA	59	ŚRUBA M4*8
21	PIN 12×40	60	ŚRUBA M8*25
22	CYLINDER	61	ŚRUBA M8*30
23	PIERSCIEN ZATRZASKOW	62	ŚRUBA M8*30
24 USZCZELKA ZE STALI MANGANOWEJ 63			ŚRUBA M6*20
25 ŁOZYSKO IGŁOWE 14×30×12 64			ŚRUBA M6*20
26	ŁOZYSKO 609	65	ŚRUBA M6*25
27	TŁOK	66	ŚRUBA M6*50
	WIOSNA28	67	ŚRUBA M6*20
29	ZAWÓR OLEJU	68	PRALKA
30	WIOSNA	69	ŚRUBA M4*12
31	PRZEWODNIK WIOSENNY	70	ŚRUBA M4*8
32	USZCZELKA OLEJOWA	71	**
33	MAGNES FILTRA	72	ŚRUBA M5*75
34	USZCZELKA	73	PLEYTA ŁAACZA
35	OBUDOWA POMPY
36 SRUBA SZEŚCIOKATNA M10×16
37 USZCZELKA MIESZANA Φ10
38	USZCZELKA OLEJOWA 20×35×8
39	ŁOZYSKO 104

Producent: Shanghai Muxin Muye Youxian Gongsi Adres:

Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

REPUBLIKA

Wielkiej Brytanii

YH CONSULTING SPÓŁKA Z OGRANICZONĄ

Wsparcie techniczne i certyfikat e-gwarancji
