BP 6.000 Garden Set - Pompen Kärcher - Gratis gebruiksaanwijzing en handleiding

Producttype	Bovenwaterpomp voor de tuin
Merk	Kärcher
Model	BP 6.000 Garden Set
Voedingsspanning	230-240 V, 50 Hz
Nominaal vermogen	1000 W
Maximaal debiet	6000 l/h
Maximale aanzuighoogte	8 m
Maximale druk	0,45 MPa (4,5 bar)
Maximale opvoerhoogte	45 m
Maximale vloeistoftemperatuur	35 °C
Maximale deeltjesgrootte	1 mm
Pomptype	Jetpomp
Geluidsdrukniveau (LpA)	69 dB(A)
Gegarandeerd geluidsvermogenniveau (LwA)	84 dB(A)
Gewicht (zonder accessoires)	9,7 kg
Aanbevolen maximaal sproeioppervlak	900 m²
Toegestane verpompte vloeistoffen	Industriewater, putwater, bronwater, regenwater, zwembadwater
Leveringsinhoud (Set)	Aanzuigslangset 3,5 m, tuinslang 20 m, spuitpistool, adapters
Onderhoud	Spoelen met schoon water na gebruik van water met toevoegingen
Bescherming	Niet droog laten draaien, beschermen tegen vorst

Veelgestelde vragen - BP 6.000 Garden Set Kärcher

Wat te doen als de pomp niet start?

Controleer eerst de stroomvoorziening: zekeringen en aansluitingen. Zorg ervoor dat de schakelaar in de AAN-stand staat. Als het probleem aanhoudt, raadpleeg dan een erkende service.

De pomp werkt maar verplaatst geen water, waarom?

Dit kan komen door lucht in de pomp. Controleer de inbedrijfstelling: vul de pomp met water voordat u start. Reinig het aanzuiggebied en controleer de afdichtingen van de aanzuigslang.

Welke vloeistoffen kan ik gebruiken met de pomp BP 6.000 Garden?

U kunt industriewater, putwater, bronwater, regenwater of zwembadwater (met gedoseerde toevoegingen) verpompen. Pomp geen drinkwater of giftige of bijtende vloeistoffen.

Hoe de pomp winterklaar maken?

Laat de pomp volledig leeglopen via de aftapklep, verwijder de aanzuig- en persslangen en bewaar deze op een vorstvrije plaats.

Wat is de maximale aanzuighoogte?

De maximale aanzuighoogte is 8 meter. Daarboven kan de pomp niet meer correct aanzuigen.

Kan ik een standaard tuinslang gebruiken met deze pomp?

Ja, maar gebruik bij voorkeur originele Kärcher-accessoires. Voor het aanzuigen wordt een vacuümbestendige slang met terugslagklep aanbevolen.

Wat betekent het lampje of het abnormale geluid van de pomp?

Een abnormaal geluid kan duiden op drooglopen of een verstopping. Stop de pomp onmiddellijk, controleer de watertoevoer en reinig het aanzuigfilter.

Hoe onderhoud ik de pomp na gebruik?

Na het verpompen van water met toevoegingen, spoelt u de pomp met schoon water. Verder regelmatig onderhoud is niet nodig. Haal de stekker uit het stopcontact voordat u ingrijpt.

Wat is de maximale uitgangsdruk?

De maximale druk is 0,45 MPa (4,5 bar). Overschrijd deze druk niet om schade aan het systeem te voorkomen.

Is de pomp geschikt voor automatische besproeiing?

Ja, hij handhaaft een constante druk, ideaal voor het besproeien van tuinen tot 900 m². Kan worden aangesloten op een besproeiingscomputer.

GEBRUIKSAANWIJZING BP 6.000 Garden Set Kärcher

Algemene instructies 21

Toebehoren en reserveonderdelen 22

Leveringsomvang 22

Garantie 22

Beschrijving apparaat 22

Inbedrijfstelling 23

Werking 23

Verzorging en onderhoud 23

Vervoer 23

Opslag 23

Bijzonder toebehoren 23

Hulp bij storingen 23

EU-conformiteitsverklaring 25

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beide documenten voor later gebruik of geef ze door aan de eigenaars.

Neem bij de aansluiting van dit product op het drinkwaternet de vereisten van EN 1717 in acht en neem, wanneer u vragen heeft, contact op met uw sanitairspecialist.

Dit apparaat is ontwikkeld voor privégebruik en is niet geschikt voor de eisen van commercieel gebruik. Het apparaat is in de eerste plaats bedoeld voor gebruik in de tuin en levert constante druk voor tuinbesproeiing. Wanneer sprinklers worden aangesloten, kunnen maximaal de volgende oppervlakken worden besproeid:

BP 4.500 Garden: 400 m² BP 5.000 Garden: 550 m² BP 6.000 Garden: 900 m² BP 7.000 Garden: 1000 m²

△ VOORZICHTIG

Gevaar voor letsel!

Risico op verwondingen door giftige stoffen.

Drink geen water dat door de pomp is opgepompt!

Toegestane pompvloeistoffen

Toegestane pompvloeistoffen:

• Proceswater
• Pompwater
• Bronwater, regenwater
• Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd

De temperatuur van de aangevoerde vloeistof mag niet meer dan 35 °C bedragen.

Ondeskundig gebruik

Instructie

De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bediening.

Gevarenniveaus

△GEVAAR

• Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

WAARSCHUWING

• Aanwijzing voor een mogelijke gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

△VOORZICHTIG

• Aanwijzing voor een mogelijke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

• Aanwijzing voor een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerde afvalverwijdering

een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter

noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaehler.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

(adres zie achterzijde)

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrusting beschreven. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

Afbeeldingen, zie pagina met schema's Afbeelding A

1 Afsluitdop 2-wegaansluitadapter 2-weg aansluitadapter voor pompen G 1 (niet inbegrepen bij BP 4.500 Garden) 3 Aansluitadapter voor pompen G 1 (tweemaal meegeleverd bij BP 4.500 Garden) 4 Sluitstop 5 Aansluiting G 1 (33,3 mm) zuigleiding (ingang) 6 Vulopening met afsluitdop 7 Aansluiting G 1 (33,3 mm) drukleiding (uitgang) 8 AAN/UIT-knop 9 Waterafvoerklep 10 Kraanaansluiting G 1 11 Koppeling met Aqua Stop 12 Koppeling 13 Spuit 14 Zuigslangset incl. 3,5 m aansluitklare, vacuumbestendige spiraalslang met zuigfilter en terugstroom-stop 15 Tuinslang 1/2'' 20 m 16 Kabel voor netaansluiting met stekker

• Alleen toebehoren inbegrepen bij Set en Set Plus.

Alleen toebehoren inbegrepen bij Set Plus.

Inbedrijfstelling

We raden aan om alleen originele Kärcher zuigslangen, filtercomponenten en slangaansluitingen te gebruiken. Als onderdelen van andere fabrikanten worden gebruikt, kan dit tot storingen bij het aanzuigen van de pompvloeistof leiden, vooral bij het gebruik van bajonet-verbindingssystemen.

Vóór inbedrijfstelling

Voorbereiden

• Verwijder de sluitstop.
• Schroef de aansluitadapter in de zuigaansluiting van de pomp (ingang). Draai met de hand aan.
• Sluit de vacuumbestendige zuigslang aan Afbeelding B

Instructie

Als het water vuil is, raden wij aan een voorfilter (zie bijzonder toebehoren) te plaatsen: tussen de terugslagklep en de zuigslang.

Afbeelding C

Instructie

Gebruik een zuigslang met terugstroomstop om de aanzuigtijd te verkorten. Dit voorkomt dat de zuigslang leegloopt na gebruik (zie bijzonder toebehoren).

• Schroef de aansluitadapter in de drukaansluiting van de pomp (uitgang). Draai met de hand aan. Afbeelding D Schroef het deksel op de vulopening af. Afbeelding E Vul de pomp met water tot het overloopt. Afbeelding F

Werking

1. Netstekker in het stopcontact steken.
2. Het apparaat met de AAN/UIT-schakelaar inschakelen.
3. Om de aanzuigtijd te verkorten, moet de drukslang ca. 1 m omhoog worden gebracht.

Afbeelding I

1. Wacht tot de pomp aanzuigt en gelijkmatig toevoert.

△VOORZICHTIG

Gevaar voor drooglopen

Drooglopen beschadigt de pomp. Laat de pomp niet drooglopen! 5. Laat de pomp tijdens de werking niet onbeheerd achter.

LET OP

Gevaar voor letsel. Het systeem staat onder druk!

Gevaar voor letsel.

(Druk zie hoofdstuk Technische gegevens)

Werking beëindigen

1. Het apparaat aan de AAN/UIT-schakelaar uitschakelen.
2. Trek de netstekker uit het stopcontact.

Verzorging en onderhoud

△GEVAAR

Gevaar voor elektrische schokken.

Vóór alle werkzaamheden aan het apparaat het apparaat uitschakelen en de netstekker uittrekken.

Het apparaat is onderhoudsvrij.

Spoelen

Instructie

Wanneer u water met additieven pompt, moet u de pomp na elk gebruik met schoon water spoelen.

Vervoer

△VOORZICHTIG

Gevaar voor letsel

Gevaar voor letsel door kantelend apparaat.

Let bij het vervoer op het gewicht van het apparaat (zie hoofdstuk Technische gegevens) en beveilig het dienovereenkomstig wanneer het in voertuigen wordt vervoerd.

Transport met de hand

1 Rol de kabel op.

2 Til het apparaat op bij de handgreep en draag het.

Transport in voertuigen

1 Borg het apparaat tegen wegglijden en kantelen.

VOORZICHTIG

Gevaar voor letsel

Gevaar voor letsel door kantelend apparaat.

Let bij het vervoer op het gewicht van het apparaat (zie technische gegevens) en beveilig het dienovereenkomstig wanneer u het in voertuigen vervoert.

Opslag

△VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het apparaat.

1. Bewaar het apparaat op een vorstvrije plaats.

Apparaat opbergen

1. Maak het apparaat drukloos door de waterafname die op de drukzijde is aangesloten, te openen (open bijv. de tuinslang).
2. Maak de slangen leeg.
3. Verwijder de zuigleiding en de drukleiding.
4. Tap de pomp af via de waterafvoerklep. Afbeelding H
5. Bewaar het apparaat op een vorstvrije plaats.

Speciaal toebehoren

Het mogelijke speciale toebehoren vindt u op de laatste bladzijde van deze gebruiksaanwijzing.

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

Fout Oorzaak Oplossing
De pomp draait, maar transporteert nicht	Er zit lucht in de pomp. 1. De correcte in		edrijfstelling controleren (zie hoofdstub Voorbereiden en Werking).
	Het aanzuigbereik worden geblokkeerd door vuildeelijtes.		1. De netstekker uit het stopcontact trekken.2. Het aanzuigbereik reinigen.
	De aanzuigslang of de aansluitadapter is Niet correct ingeschroefd.		1. Controleren of de afdichtingen correct+zijn aangebracht.2. De aanzuigslang en de aansluitadapter met de hand aantrekken.
	Het voorfilter is verstopt. 1. Maak het voor filter schoon.
De pomp start nicht of blijftijdens het gebruik plotseling staan	De stroomvoorziening is onderbroken. 1.		Dezekeringen en elektrische verbindingen controleren.
Vermogen neemt af of is te gering	Het aanzuigbereik is verstopt. 1. De nets		ekker uit het stopcontact trekken.2. Het aanzuigbereik reinigen.
	Het vermogen van de pomp is afhankelijk van de opvoerhoogte en de aangesloten periferie.		1. Houd rekening honden met de maximale opvoerhoogte (zie hoofdstub Technische gegevens). Kies zo nodig een andere slangdiameter of een andere slangengte.
	De dooursnede aan de drukzijde is vernauwd, bijv. doordat het ventiel/de ko-gelkraan Niet volledig open staat.		1. Open het ventiel/de kogelkraan volledig.
	De slang is geknikt aan de drukzijde. 1. De knikplaatsen in de slang verwijdersen.
	Het voorfilter is verstopt. 1. Maak het voor filter schoon.
Technische gegevens
		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus
Netspanning V 230-240 230-240 230-240 230-240
Netfrequentie	Hz	50	50	50	50
Nominaal vermogen	W	550	650	1000	1100
Opbrengst maximaal	I/h	4500	5000	6000	7000
Aanzuighoogte (max.)	m	8	8	8	8
Gehalte van vaste stoffen in het water	kg/m3	>2,5	>2,5	>2,5	>2,5
Druk (max.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Opvoerhoogte (max.)	m	35	40	45	50
Temperatuur (max.)	°C	35,0	35,0	35,0	35,0
Deeltjesgroote (max.) van de toegestane pompvloeistoffen	mm	1	1	1	1
Pomptye		Jet	Jet	Jet	Jet
Geluidsdrukniveau LpA	dB(A)	56	58	69	68
Geluidsvermögensniveau LwA gewaarborgd	dB(A)	71	73	84	83
Afmetingen en gewichten
Gewicht (zonder toebehoren)	kg	6,4 7,0 9,7 10,0

Instructie Uitzondering volgens verordening (EU) 2019/1781 bijlage I punt 2(12):j) Technische veranderingen voorbehouden!

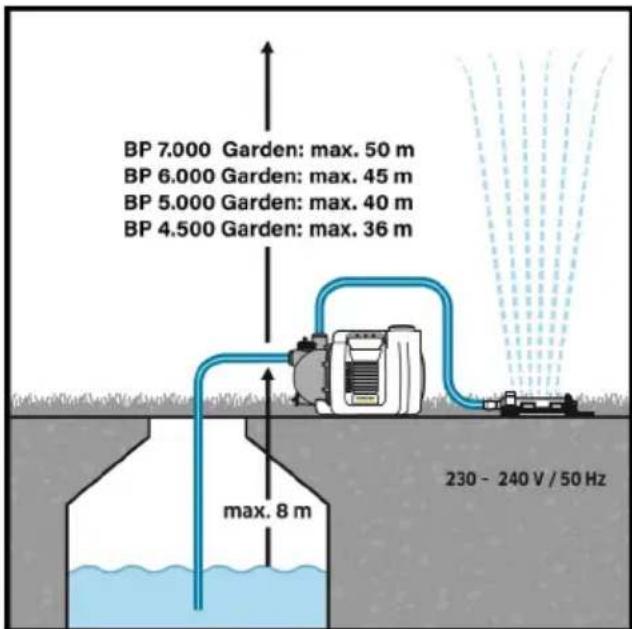

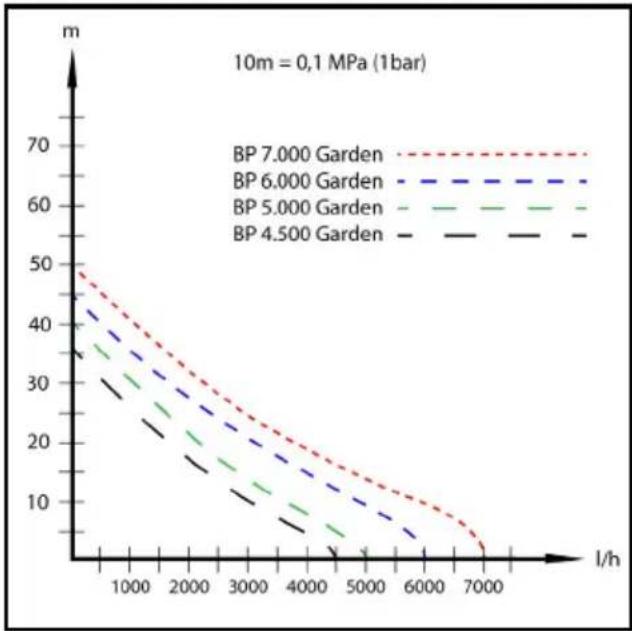

Karakteristieken

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring haar geldigheid.

Product: Pomp

Type: 1.645-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

2011/65/EU

2009/125/EG

Toegepaste bepaling(en)

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN IEC 63000:2018

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermogensniveau dB(A)

BP 4.500 Garden

Gemeten: 68

Gegarandeerd: 71

BP 5.000 Garden

Gemeten: 70

Gegarandeerd: 73

BP 6.000 Garden

Gemeten: 81

Gegarandeerd: 84

BP 7.000 Garden

Gemeten: 81

Gegarandeerd: 83

De ondergetekende handelt in opdracht en met volmacht van de directie.

H. Jenner

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40
