GEBRUIKSAANWIJZING VIP Drive 83R Nova Chauvet
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker moet zich houden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
FCC-naleving
Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke interferentie veroorzaken, en
- Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.
Wat is inbegrepen
• VIP Drive 83R Nova
- 4 rubberen voetjes
- IEC stroomsnoer
- USB-kabel
- HDMI signaalkabel
- Cat5e ethernet-kabel
• Beknopte handleiding

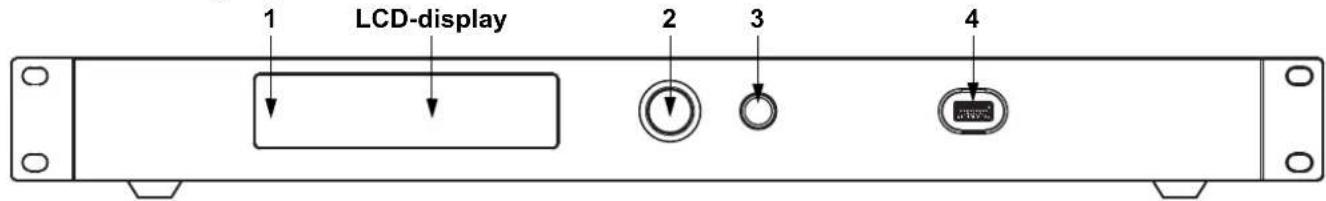

Overzicht voorzijde product
LCD-display
2
3
4
Beschrijving bedieningspaneel
| # | Naam Functie | |
| 1 | LED Indicator | Geeft productstatus aan: Normaal (blauw), Standby (knipperend), Geen signaal (oranje), of Alarm (rood). |
| 2 | | Draaien om omhoog of omlaag door de menulijst te navigeren en een geselecteerde numerieke waarde te te verhogen of te verlagen. Drukken om het huidige getoonde menu in te drukken of de huidige geselecteerde waarde in de geselecteerde functie te plaatsen. |
| 3 | Back Button Sluit | het huidige menu of functie af |
4 USB Port USB Type A-poort voor verbinding met een pc

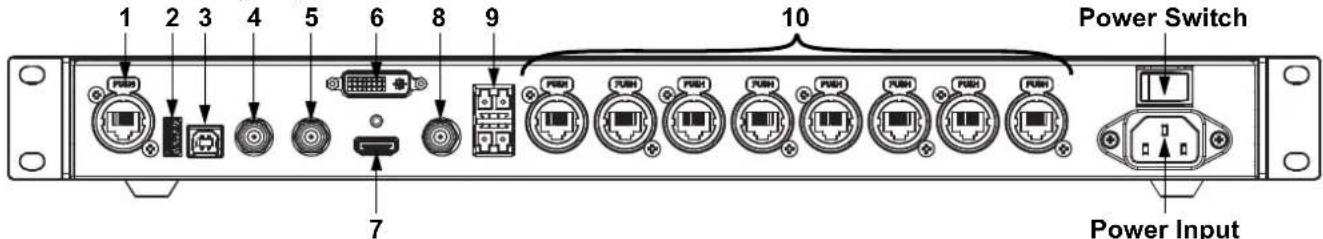

Overzicht achterzijde product
2
3
4
5
6
8
9
10
Power Switch
7
Power Input
Beschrijving achterpaneel
| # | Naam Functie | |
| 1 | E T H | E R N E T Neutrik etherCON®-poort voor verbinding met een pc |
| 2 | U S B O U T USB type A-uitvoerpoort voor stapelen naar andere apparaten |
| 3 | USB IN | USB type B-invoerpoort voor stapelen vanaf andere apparaten of verbinden met een pc |
| 4 | G E N L | O C K I N |
| 5 | GENLOCK LOOP | Voor signaalsynchronisatie van de gecascadeerde apparaten |
| 6 | DVI | DVI-video-ingangspoort |
| 7 | HDMI | HDMI-video-ingangspoort |
| 8 | SDI | SDI-video-ingangspoort |
| 9 | OPT | Glasvezelpoorten voor video-invoer/uitvoer en back-up |
| 10 | OUTPUT 1–8 | Neutrik etherCON®-poorten voor het verzenden van videosignalen naar video-producten |
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live | Zwart | Bruin | Geel/messing |
| AC Neutraal | Wit | Blauw | Zilver |
| AC Aarde | Groen/geel | Groen/geel | Groen |
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Montage
De VIP Drive 83R Nova past goed op een standaard 19" rek, of het kan op zijn voetjes op een vlakke ondergrond worden geplaatst.
Om onbedoelde wijzigingen aan het menu of functies te voorkomen, kunt u het menu vergrendelen door de toets
