Producttype	DMX-voedingsdistributiecontroller
Merk	Chauvet
Model	Synapse 4
Voeding	100-240 V AC, 50/60 Hz (universeel)
Aantal voedingsuitgangen	4 poorten (PowerCON Neutrik)
Maximale stroom per uitgang	20 A (met resetbare stroomonderbreker)
DMX-besturing	Persoonlijkheden 1 kanaal (alle poorten) en 4 kanalen (individueel)
DMX-adressering	1-512 via menu
DMX-connector	XLR 5-pins
Programmeerbare functies	Planner (8 gebeurtenissen), uitgangsvertraging (0-120 s), achtergrondverlichting
Display	LCD-scherm met instelbare achtergrondverlichting
Montage	In rek (2 verwijderbare nokken) of aan de muur (sleutelgatvormige gaten)
Veiligheidsvoorziening	Resetbare stroomonderbrekers (20 A per uitgang + hoofd) en doorgang voor veiligheidskabel
Interne klok	Ja, instelbaar voor planner
Firmware-update	Niet gespecificeerd (versie weergegeven in menu)
Inbegrepen accessoires	Referentiehandleiding, PowerCON Neutrik-voedingskabel
Garantie	Beperkt (zie Chauvet-website)

Veelgestelde vragen - Synapse 4 Chauvet

Hoe stel ik het DMX-adres in op de Synapse 4?

Ga naar het menu DMX Address en gebruik de pijltjestoetsen om een waarde tussen 1 en 512 te selecteren. Bevestig met de ENTER-toets.

Wat is het verschil tussen de persoonlijkheden 1CH en 4CH?

In de 1CH-modus bestuurt één DMX-kanaal alle uitgangen tegelijkertijd. In de 4CH-modus wordt elke uitgang afzonderlijk bestuurd door een speciaal kanaal.

Hoe programmeer ik de planner (Scheduler)?

Ga naar het menu Scheduler, selecteer een gebeurtenis (1-8), schakel deze in (On), stel de dagen in (Week Setup) en de tijd (Time Setup). Kies vervolgens de actie (Power Output All of per poort) en eventuele vertraging.

Wat te doen als de stroomonderbreker wordt geactiveerd?

Haal de stekker uit het apparaat, wacht 15 minuten en druk vervolgens op de knop van de stroomonderbreker totdat deze vastklikt. Als dit niet werkt, neem dan contact op met Chauvet – dit kan duiden op een interne storing.

Hoe schakel ik de voedingsuitgangen handmatig in?

Ga naar het menu Power Setup en vervolgens Turn On om alle uitgangen in te schakelen, of gebruik Turn Off om ze uit te schakelen.

Kan de Synapse 4 werken zonder DMX-signaal?

Ja, in de On If DMX On-modus schakelen de uitgangen alleen in als er een DMX-signaal aanwezig is. U kunt ook de planner of handmatige bediening gebruiken.

Hoe stel ik de uitgangsvertraging (Output Delay) in?

Ga naar het menu Output Delay, kies All Power Ports of een specifieke poort en stel de vertraging in van 0 tot 120 seconden voor het in- of uitschakelen.

Hoe reset ik de interne klok?

Ga naar Date & Time > Current Time en gebruik de pijltjestoetsen om de datum en tijd in te stellen. Bevestig met ENTER.

Waar vind ik de firmwareversie?

In het menu Information > Version. De versie van de geïnstalleerde software wordt op het scherm weergegeven.

Hoe monteer ik de Synapse 4 in een rek?

Gebruik de twee meegeleverde verwijderbare nokken aan elke kant van het apparaat om het in een standaard 19-inch rek te bevestigen. Zorg ervoor dat de bevestigingen het gewicht kunnen dragen.

GEBRUIKSAANWIJZING Synapse 4 Chauvet

5	Vermogensuitvoer4 aan/uit	000↔152153↔255	Geen functie#4 inschakelen
		255↔103102↔000	Geen functie#4 uitschakelen

Synapse 4 vermogenspoortselectie voor DMX-bediening

DMX Address	1-512	Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channels	1CH 1-kanaals: vermo	genspoortbediening
	4CH	4-kanaals: individuele vermogenspoortbediening

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus	Beschrijving
Back Light	On		De backlight van de display is altijd aan
	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	20S		Schakelt de backlight van de display uit na 20s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
Information	Fixture Hours Toont het totale aantal producturen
	Version Toont de geïnstalleerde softwareversie
DMX Address	1-512		Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channels	1CH 1-kanaals: vermogenspoortbediening
	4CH		4-kanaals: individuele vermogenspoortbediening

DMX-waarden

1CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Vermogensuitvoer aan/uit	000↔152153↔255	Geen functieInschakelen
			255↔103102↔000	Geen functieUitschakelen

4CH	Kanaal	Functie	Waarde	Percentage/Instelling
	1	Vermogensuitvoer 1 aan/uit	000↔152153↔255	Geen functie#1 inschakelen
			255↔103102↔000	Geen functie#1 uitschakelen
	2	Vermogensuitvoer 2 aan/uit	000↔152153↔255	Geen functie#2 inschakelen
			255↔103102↔000	Geen functie#2 uitschakelen
	3	Vermogensuitvoer 3 aan/uit	000↔152153↔255	Geen functie#3 inschakelen
			255↔103102↔000	Geen functie#3 uitschakelen

Synapse 4 QRG EN

Synapse 4 BH NL
Menumap (vervolg)

Hoofdniveau Programmeerniveaus Beschrijving
Scheduler	Event 1-8 On/Off	Scheduler On/Off		On		Activeert de planner voor de ingestelde gebeurtenis
				Off
		Power Output	All Power Ports	All Ports On	0-120 S	Stelt in welke poorten in-/uitschakelen tijdens de gebeurtenis
				All Ports Off
			Power Port 1	Power Port 1 On
				Power Port 1 Off
			Power Port 2	Power Port 2 On
				Power Port 2 Off
			Power Port 3	Power Port 3 On
				Power Port 3 Off
			Power Port 4	Power Port 4 On
				Power Port 4 Off
		Week Setup		Monday-Sunday Everyday		Stelt de dagen in waarop de gebeurtenis wordt uitgevoerd
		Time Setup 00:00				Stelt de tijd in waarop de gebeurtenis wordt uitgevoerd
Back Light	On					De backlight van de display is altijd aan
	10S					Schakelt de backlight van de display uit na 10s van inactiviteit
	20S					Schakelt de backlight van de display uit na 20s van inactiviteit
	30S					Schakelt de backlight van de display uit na 30s van inactiviteit
Information	Fixture Hours Toont het totale aantal producturen
	Version Toont de geinstalleerde softwareversie

Hoofdniveau	Programmeerniveaus Beschrijving
Power Setup	Turn Off				Schakelt de stroom aan de stroomuitgangen op de achterzijde van het product uit
	Turn On				Schakelt de stroom aan de stroomuitgangen op de achterzijde van het product in
	On/Off Via DMX Schakelt de stroom aan/uit via de DMX-bediening
	On If DMX On				Schakelt de stroom aan/uit wanneer een DMX-signaal is gedelectseerd
	Scheduler				Stelt het product in om het toegewezen schema te volgen
Output Delay	All Power Ports	All Ports On		0-120 S	Stelt een tijdvertraging in voor de vermogensuitvoer
		All Ports Off
	Unit Power Port	Power Port 1	Power Port 1 On
			Power Port 1 Off
		Power Port 2	Power Port 2 On
			Power Port 2 Off
		Power Port 3	Power Port 3 On
			Power Port 3 Off
		Power Port 4	Power Port 4 On
			Power Port 4 Off
Date & Time	Current Time 12/12/2014 00:00 Clock Setting		12/12/2014 00:00 Stelt de huidige datum en tijd in

Synapse 4 QRG EN
Menu Map (Cont.)

Beschrijving bedieningspaneel	Toets Functie
		Sluit het huidige menu of functie af
		Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau	Programmeerniveaus				Beschrijving
Power Setup	Turn Off				Schakelt de stroom aan de stroomuitgangen op de achterzijde van het product uit
	Turn On				Schakelt de stroom aan de stroomuitgangen op de achterzijde van het product in
	On/Off Via DMX				Schakelt de stroom aan/uit via de DMX-bediening
	On If DMX On				Schakelt de stroom aan/uit wanneer een DMX-signaal is gedetecteerd
	Scheduler				Stelt het product in om hel toegewazen schema te volgen
Output Delay	All Power Ports	All Ports On		0-120 S	Stelt een tijdvertraging in voor de vermogensuitvoer
		All Ports Off
	Unit Power Port	Power Port 1	Power Port 1 On
			Power Port 1 Off
		Power Port 2	Power Port 2 On
			Power Port 2 Off
		Power Port 3	Power Port 3 On
			Power Port 3 Off
		Power Port 4	Power Port 4 On
			Power Port 4 Off
Date & Time	Current Time 12/12/2014 00:00 Clock Setting		12/12/2014 00:00		Stelt de huidige datum en tijd in

Synapse 4 BH NL

DMX-koppeling De Synapse 4 kan met een DMX-controller werken met een 5-pins DMX-gegevensverbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting De Synapse 4 gebruikt een 3- of 5-pins normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1CII en 4CII. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor DMX-werking.

Montage Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minnie twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://lrussl.com/products/.

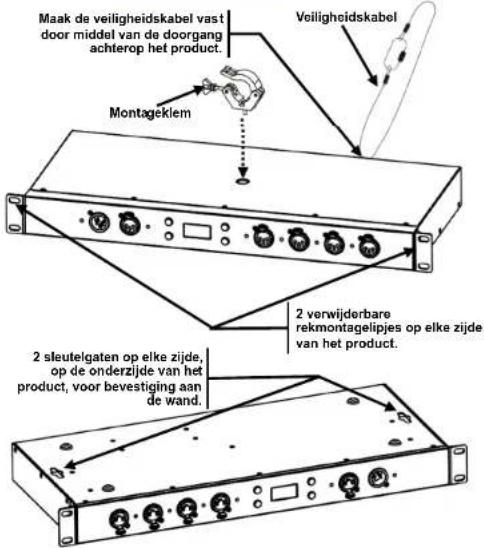

Montage diagram van het product

Synapse 4 QRG EN

Over deze handleiding De Synapse 4 Beknopte Handleiding (BII) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewij zigd.

BEPERKTE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlichting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/ Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehond van de uitzonderingen en beperkingen die zijn uitcengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te ofcehen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautotiseerde dealer, waarop de naam van het product en de aankoopdatum zichbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Frankrijk, Duitsland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chanvetprofessional.com voor contactinformatie.

Wat is Synapse 4 Beknopte handleiding • Neutrik® powerCON® stroomsnocr grepen

AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100 240 VAC, 50/60 Hz.

AC-stekker	Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
	AC Live	Zwart	Bruin	Geel/messing
	AC Neutraal	Wit	Blauw	Zilver
	AC Ground	Green/Yellow	Green/Yellow	Green

Herstellen van de zekering Dit product is uitgerust met herstelbare circuitzekeringen. Elk onderdeel heeft zijn eigen circuitzekering van 20A die door de 20A hoofdzekering loopt. Als de hoofdzekering doorbrandt, verliczen alle onderdelen van dit product vermogen. 5. Ontkoppel het apparaat van de stroom.

1. Laat het product 15 minuten afkoclen

2. Na 15 minuten moet geprobeerd worden de zekering te resetten door de zekeringknop in te drukken, totdat het vastklikt in de bedrijfsstand.

3. Sluit het product aan op de stroom en blijf het gebruiken zoals aanbevolen.

Ontkoppel dit product van het stopcontact voordat u de zekering reset. Als de zekering niet reset (de zekeringknop blijft niet in de zekering), moet u direct contact opnemen met Chauvet. Dit geeft een mogelijk intern defect aan.
