Product type	Compacte meerkleurige LED-striplicht voor mobiel entertainment binnenshuis
Modelnummers	COLORstrip, COLORstrip Mini
Lichtbron	RGB (Rood, Groen, Blauw) LED's
Voeding	Automatisch bereik 100–240 VAC, 50/60 Hz
Zekeringwaarde	Vervangen door exact hetzelfde type en waarde (specifieke waarde niet vermeld; raadpleeg productlabel)
DMX-kanalen	4 kanalen
Bedieningsopties	DMX, Master/Slave, IR-afstandsbediening (IRC-6), standalone
Ingebouwde programma's	13 kleurjachten, kleurvervaging, geluidsactief, kleurmenging
Stroboscoopsnelheid	Instelbaar, langzaam tot snel
Bedrijfstemperatuur	Max 104 °F (40 °C)
IP-beschermingsgraad	IP20 (alleen binnenshuis)
Montagemogelijkheden	Boven het hoofd met klem en veiligheidskabel, beugelverstelling
Inbegrepen accessoires	Stroomsnoer, L-beugels met montagemateriaal, garantiekaart, snelle referentiegids
Koppeling van stroom	Ja; maximum aantal eenheden per circuit is afhankelijk van spanning (raadpleeg gebruikershandleiding of label)
Standalone-modus	Statische kleur, automatische programma's, geluidsactief
Compatibiliteit met IR-afstandsbediening	IRC-6 (optioneel, niet inbegrepen)
Veiligheidsfuncties	Geaarde stroomkring vereist, veiligheidskabel voor montage boven het hoofd, automatische uitschakeling bij niet-gebruik
Certificeringen	RoHS, CE
Garantie	Standaard Chauvet-garantie (details op garantiekaart)
Afmetingen	Niet gespecificeerd in snelle referentiegids; raadpleeg volledige gebruikershandleiding voor exacte afmetingen
Gewicht	Niet gespecificeerd; ongeveer 2–3 lbs op basis van vergelijkbare producten

Veelgestelde vragen - COLORstrip Chauvet

Hoe stel ik het DMX-startadres in op de COLORstrip?

Druk op MENU tot SdAd verschijnt, gebruik dan OMHOOG/OMLAAG om het adres te selecteren (001–509). Druk op ENTER om op te slaan. Het adres wordt opgeslagen in het geheugen en is actief bij het opstarten.

Kan ik de COLORstrip bedienen met een afstandsbediening?

Ja, het is compatibel met de optionele IRC-6 infrarood afstandsbediening van Chauvet. De afstandsbediening biedt aan/uit, snelheidsregeling, kleurselectie, stroboscoop, auto/geluidsmodi en RGB-kleurmenging.

Hoe monteer ik de COLORstrip boven het hoofd?

Gebruik een klem (bijv. CLP-15N) bevestigd aan de montagebeugel en beveilig altijd met een veiligheidskabel (bijv. CH-05). Zorg voor minimaal 20 in (50 cm) vrije ruimte van aangrenzende oppervlakken en voldoende ventilatie.

Hoe vervang ik de zekering?

Koppel los van de stroom. Gebruik een platte schroevendraaier om de zekeringhouder open te wrikken. Verwijder de defecte zekering uit de clip en vervang door een van exact hetzelfde type en waarde. Plaats de houder terug en sluit de stroom weer aan.

Wat zijn de verschillende jachtmodi?

De COLORstrip heeft 13 kleurjachten (A008–A020), elk instelbaar in snelheid (P000–P100) en stroboscoop (F000–F100). Er is ook een kleurvervaging (A022) en een modus die alle jachten sequentieel uitvoert (A023).

Hoe gebruik ik Master/Slave-modus?

Sluit eenheden aan via DMX-kabels. Stel de master-eenheid in op een standalone programma (bijv. A008). Stel slave-eenheden in op SdAd met DMX-adres 001 (of elk adres, maar slaves volgen de master). Alle slaves synchroniseren met de uitvoer van de master.

Kan de COLORstrip buitenshuis worden gebruikt?

Nee. Het product is geclassificeerd als IP20 alleen voor gebruik binnenshuis. Niet blootstellen aan regen of vocht om risico op brand of schok te voorkomen.

Wat is de maximale omgevingstemperatuur voor gebruik?

De maximale omgevingstemperatuur is 104 °F (40 °C). Niet gebruiken bij hogere temperaturen om oververhitting te voorkomen.

Hoe zet ik de COLORstrip terug naar de fabrieksinstellingen?

Navigeer in het menu naar SYS en selecteer SAAd (reset). Druk op ENTER om te bevestigen. Het product zal opnieuw opstarten met de standaardinstellingen.

Waar kan ik de volledige gebruikershandleiding downloaden?

De volledige gebruikershandleiding is beschikbaar om te downloaden op www.chauvetlighting.com. De meegeleverde snelle referentiegids biedt basisinformatie over installatie en menu.

GEBRUIKSAANWIJZING COLORstrip Chauvet

Over deze handleiding

De COLORstrip/COLORstrip Mini Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
  • Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
  • Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel he product retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is inbegrepen

• COLORstrip of
- COLORstrip Mini
- Stroomsnoer

• L-Haken met bevestigingsapparatuur
- Garantiekaart
- Beknopte handleiding

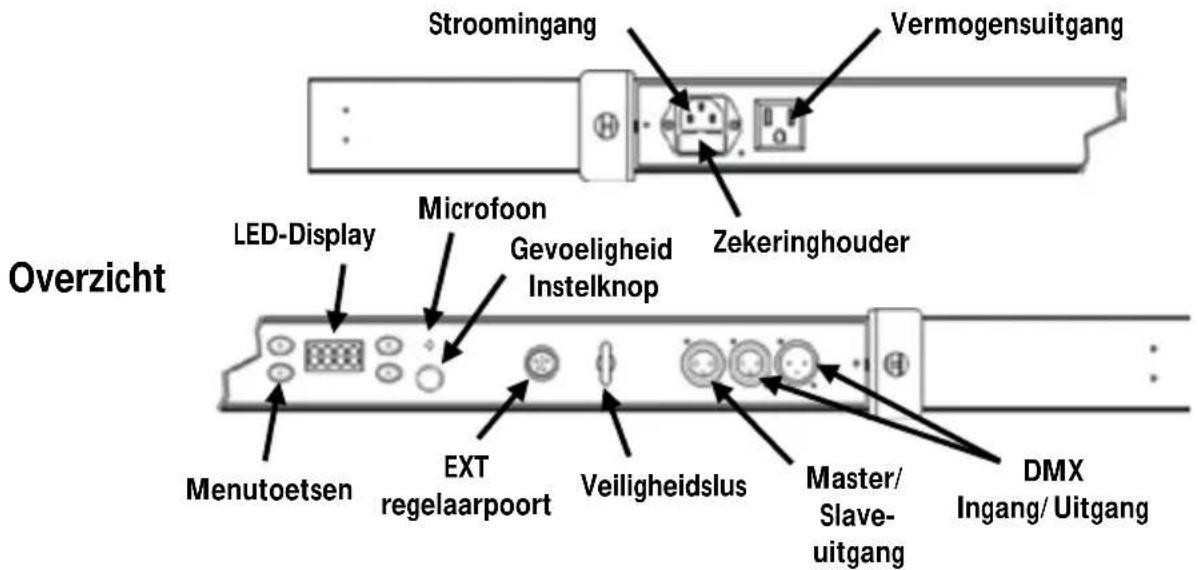

Om te beginnen Product- beschrijving

Pak uw COLORstrip/COLORstrip Mini uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadig lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

De COLORstrip/COLORstrip Mini is een compacte, meerkleurige strooklamp voor gebruik in mobiele amusementstoepassingen binnenshuis. De COLORstrip/COLORstrip Mini is perfect als een washlamp of effectlamp wanneer deze wordt gekoppeld met andere COLORstrip-producten. Ingebouwde infrarood technologie biedt draadlozebediening met de optionele infrarood afstandsbediening (IRC-6) van CHAUVET DJ.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het toontkoppelen.

Vervangen van de zekering

Voor het maximale aantal COLORstrip/COLORstrip Mini-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Bij het aansluiten van het product, geef het tot 30 seconden de tijd om op te starten.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

Instelknop van de beugel

Configuratie-schermBeschrijving	Toets	Functie
		Sluit het huidige menu of functie af
		Activeert een menu-optie of de geselecteerde waarde
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

DMX- koppeling

Startadres

De COLORstrip/COLORstrip Mini kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMXbediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetlighting.com.

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het sterk aanbevolen DMX-adres voor dit product 509.

Na het instellen van het startende DMX adres, drukt u op en om het adres op het geheugen van het product op te slaan.

Master/ slave-verbinding

De COLORstrip/COLORstrip Mini maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

Master/ Slave landingsbaan- modus

De COLORstrip/COLORstrip Mini gebruikt de Master/Slave-uitgang voor zijn landingsbaan-modus. Instructies voor het aansluiten en configureren van dit product voor landingsbaan-modus bediening staan in de gebruikershandleiding.

Menu Opties

Hoofd-functie	Programmeerniveaus Beschrijving
ACt	A000						Verduistering
	A001			F000-F100			Rood (stroboscoop)
	A002			F000-F100			Groen (stroboscoop)
	A003			F000-F100			Blauw (stroboscoop)
	A004			F000-F100			Geel (stroboscoop)
	A005			F000-F100			Paars (stroboscoop)
	A006			F000-F100			Cyaan (stroboscoop)
	A007			F000-F100			Wit (stroboscoop)
	A008	P000-P100			F000-F100		Kleurenachtervolging 1 (snelheid, stroboscoop)
	A009	P000-P100			F000-F100		Kleurenachtervolging 2 (snelheid, stroboscoop)
	A010	P000-P100			F000-F100		Kleurenachtervolging 3 (snelheid, stroboscoop)
	A011	P000-P100			F000-F100		Kleurenachtervolging 4 (snelheid, stroboscoop)
	A012			P000-P100			Kleurenachtervolging 5 (snelheid)
	A013			P000-P100			Kleurenachtervolging 6 (snelheid)
	A014			P000-P100			Kleurenachtervolging 7 (snelheid)
	A015			P000-P100			Kleurenachtervolging 8 (snelheid)
	A016			P000-P100			Kleurenachtervolging 9 (snelheid)
	A017 P000-P100						Kleurenachtervolging 10 (snelheid)
	A018 P000-P100						Kleurenachtervolging 11 (snelheid)
	A019 P000-P100						Kleurenachtervolging 12 (snelheid)
	A020 P000-P100						Kleurenachtervolging 13 (snelheid)
	A021 r000-r100		G000-G100		b000-b100	F000-F100	Kleurenmix (rood, groen, blauw, stroboscoop)
	A022			P000-P100			Kleurenfade (snelheid)
	A023						Alle kleurachtervolgingen 1-13 (snelheid)
SYS	SdAd			001-509			DMX-adres
	SAAd						Reset

Om de huidige op te slaan op het geheugen van het product, drukt u op en . De opgeslagen modus zal geactiveerd worden bij het opstarten.

IRC-6-Afstandsbediening (Infrarood Afstandsbediening)

De COLORstrip/COLORstrip Mini is compatibel met de IRC-6 afstandsbediening van Chauvet.

De volgende IRC-6 toetsen worden gebruikt met de COLORstrip/COLORstrip Mini:

Schakelt LED-lampjes aan/uit

Verhoogt de snelheid (van programma of stroboscoop) of kleurwaarde

Verlaagt de snelheid (van programma of stroboscoop) of kleurwaarde

Schakelt de stroboscoopinstelling in

Schakelt kleurenmenging in

Stelt de rode kleurwaarde in

Stelt de groene kleurwaarde in

Stelt de blauwe kleurwaarde in

Schakelt automatische/geluidsmodus in, of schakelt automatische/geluidsmodus uit

Schakelt automatische/geluidsmodus in, of schakelt automatische/geluidsmodus uit

LET OP - Als de automatische/geluidsmodus uit is, is de statische kleurenmodus aan.

Statisch-Kleurenmodus		Automatische/geluidsmodus
0	A007 (Wit)	0	A008
1	A001 (Rood)	1	A009
2	A021 (Amber)	2	A010
3	A004 (Geel)	3	A011
4	A002 (Groen)	4	A012
5	A006 (Cyaan)	5	A013
6	A003 (Blauw)	6	A014
7	A005 (Paars)	7	A015
8	A021 (Roze)	8	A017
9	A021 (Zonnebloem)	9	A023
PAGE	Geen functie	PAGE	A022 (Geen reactie op geluid)

- Geen functie met dit product

- De standaard voor statische kleurenmodus is A007 (wit).

- De standaard voor automatische/geluidsmodus is A008.

DMX-waarden

4 Kanalen	Kanaal	Functie	Waarde	Percentage/instelling
	1	Statischkleuren	000 Ü 009	Geen functie
			010 Ü 019	Rood 0–100%
			020 Ü 029	Groen 0–100%
			030 Ü 039	Blauw 0–100%
			040 Ü 049	Geel 0–100%
			050 Ü 059	Magenta 0–100%
			060 Ü 069	Cyaan 0–100%
			070 Ü 079	Wit 0–100%
		Kleurachtervolgingen	080 Ü 089	Kleurenachtervolging 1
			090 Ü 099	Kleurenachtervolging 2
			100 Ü 109	Kleurenachtervolging 3
			110 Ü 119	Kleurenachtervolging 4
			120 Ü 129	Kleurenachtervolging 5
			130 Ü 139	Kleurenachtervolging 6
			140 Ü 149	Kleurenachtervolging 7
			150 Ü 159	Kleurenachtervolging 8
			160 Ü 169	Kleurenachtervolging 9
			170 Ü 179	Kleurenachtervolging 10
			180 Ü 189	Kleurenachtervolging 11
			190 Ü 199	Kleurenachtervolging 12
			200 Ü 209	Kleurenachtervolging 13
		RGB-kleurenmenging	210 Ü 219	Kanalen 2–4
		Kleurenfade	220 Ü 229	Kleurenfade
		Geluidsactief	230 Ü 255	Geluidsactief
	2	Loopsnelheid(wanneer K. 1 is 080–209)	000 Ü 127	Langzaam tot snel
			128 Ü 255	Geluidsactief (en langzaam tot snel)
		Rood(wanneer K. 1 is 210–219)	000 Ü 255	0–100%
		Fadesnelheid(wanneer K. 1 is 220–229)	000 Ü 255	Langzaam tot snel
	3	Stroboscoop(wanneer K. 1 is 010–119)	003 Ü 249	Langzaam tot snel
			250 Ü 255	Geluidsactief
		Groen(wanneer K. 1 is 210–219)	000 Ü 255	0–100%
	4	Blauw(wanneer K. 1 is 210–219)	000 Ü 255	0–100%
