COLORstrip - Máquina de efectos de luz Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tira de LED multicolor compacta para entretenimiento móvil en interiores
Números de modelo	COLORstrip, COLORstrip Mini
Fuente de luz	LED RGB (Rojo, Verde, Azul)
Fuente de alimentación	Auto-rango 100-240 VCA, 50/60 Hz
Clasificación del fusible	Reemplazar con el mismo tipo y clasificación exacta (clasificación específica no indicada; consulte la etiqueta del producto)
Canales DMX	4 canales
Opciones de control	DMX, Maestro/Esclavo, mando IR (IRC-6), autónomo
Programas integrados	13 persecuciones de color, desvanecimiento de color, activación por sonido, mezcla de color
Frecuencia de estroboscopio	Ajustable, de lento a rápido
Temperatura de funcionamiento	Máx. 104 °F (40 °C)
Clasificación IP	IP20 (solo para interiores)
Opciones de montaje	Sobrecabeza con abrazadera y cable de seguridad, ajuste de soporte
Accesorios incluidos	Cable de alimentación, soportes en L con ferretería de montaje, tarjeta de garantía, guía de referencia rápida
Conexión en cadena de alimentación	Sí; el número máximo de unidades por circuito depende del voltaje (consulte el manual de usuario o la etiqueta)
Modo autónomo	Color estático, programas automáticos, activación por sonido
Compatibilidad con mando IR	IRC-6 (opcional, no incluido)
Características de seguridad	Circuito con conexión a tierra requerido, cable de seguridad para montaje sobrecabeza, desconexión automática cuando no esté en uso
Certificaciones	RoHS, CE
Garantía	Garantía estándar de Chauvet (detalles en la tarjeta de garantía)
Dimensiones	No especificado en la guía de referencia rápida; consulte el manual de usuario completo para dimensiones exactas
Peso	No especificado; aproximadamente 2-3 libras basado en productos similares

Preguntas frecuentes - COLORstrip Chauvet

¿Cómo configuro la dirección inicial DMX en el COLORstrip?

Presione MENU hasta que aparezca SdAd, luego use ARRIBA/ABAJO para seleccionar la dirección (001-509). Presione ENTER para guardar. La dirección se almacena en la memoria y estará activa al inicio.

¿Puedo controlar el COLORstrip con un mando?

Sí, es compatible con el mando infrarrojo opcional IRC-6 de Chauvet. El mando permite encendido/apagado, control de velocidad, selección de color, estroboscopio, modos automático/de sonido y mezcla de color RGB.

¿Cómo monto el COLORstrip sobrecabeza?

Use una abrazadera (por ejemplo, CLP-15N) sujeta al soporte de montaje, y siempre asegure con un cable de seguridad (por ejemplo, CH-05). Asegure al menos 20 pulgadas (50 cm) de espacio libre de superficies adyacentes y ventilación adecuada.

¿Cómo reemplazo el fusible?

Desconecte de la alimentación. Use un destornillador de cabeza plana para abrir el portafusibles. Retire el fusible fundido del clip y reemplácelo con uno del mismo tipo y clasificación exactos. Vuelva a insertar el portafusibles y reconecte la alimentación.

¿Cuáles son los diferentes modos de persecución?

El COLORstrip tiene 13 persecuciones de color (A008-A020), cada una ajustable en velocidad (P000-P100) y estroboscopio (F000-F100). También hay un desvanecimiento de color (A022) y un modo que ejecuta todas las persecuciones secuencialmente (A023).

¿Cómo uso el modo Maestro/Esclavo?

Conecte las unidades mediante cables DMX. Configure la unidad maestra a un programa autónomo (por ejemplo, A008). Configure las unidades esclavas en SdAd con dirección DMX 001 (o cualquier dirección, pero los esclavos siguen al maestro). Todos los esclavos se sincronizarán con la salida del maestro.

¿Se puede usar el COLORstrip en exteriores?

No. El producto tiene clasificación IP20 solo para uso en interiores. No lo exponga a lluvia o humedad para evitar riesgo de incendio o descarga.

¿Cuál es la temperatura ambiente máxima para el funcionamiento?

La temperatura ambiente máxima es 104 °F (40 °C). No opere a temperaturas más altas para evitar el sobrecalentamiento.

¿Cómo restablezco el COLORstrip a los valores de fábrica?

En el menú, navegue a SYS y seleccione SAAd (restablecer). Presione ENTER para confirmar. El producto se reiniciará con la configuración predeterminada.

¿Dónde puedo descargar el manual de usuario completo?

El manual de usuario completo está disponible para descargar en www.chauvetlighting.com. La guía de referencia rápida incluida proporciona información básica de configuración y menú.

MANUAL DE USUARIO COLORstrip Chauvet

La Guía de referencia rápida (GRR) del COLORstrip/COLORstrip Mini contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetlighting.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
  • NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o 8eóstato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase el contacto con su distribuidor para solicitar asistencia o devolver un producto Visite www.chauvetlighting.com para información de contacto.

Qué va incluido

• COLORstrip o

- Soportes en L con Material de Montaje

- COLORstrip Mini

- Tarjeta de garantía

- Cable de alimentación

- Guía de referencia rápida

Para empezar

Desembale su COLORstrip/COLORstrip Mini y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados notifíqueselo inmediatamente al transportista, no a Chauvet.

Descripción del producto

El COLORstrip/COLORstrip Mini es una banda de luz multicolor para utilizarse en aplicaciones móviles de espectáculos en interiores. El COLORstrip/COLORstrip Mini es perfecto como baño de luz o luz de efecto en combinación con otro COLORstrip productos La tecnología de infrarrojos integrada le ofrece control sin cables con el mando a distancia por infrarrojos (IRC-6) opcional de CHAUVET DJ.

Vista general

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100-240 VCA, 50/60 Hz.

Alimentación en cadena Sustitución del fusible

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Para ver el máximo número de productos COLORstrip/COLORstrip Mini que se pueden alimentar en cadena, consulte el Manual de usuario o la pegatina del producto.

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Una vez conectado el producto, el tiempo de puesta en marcha puede ser de hasta 30 segundos.

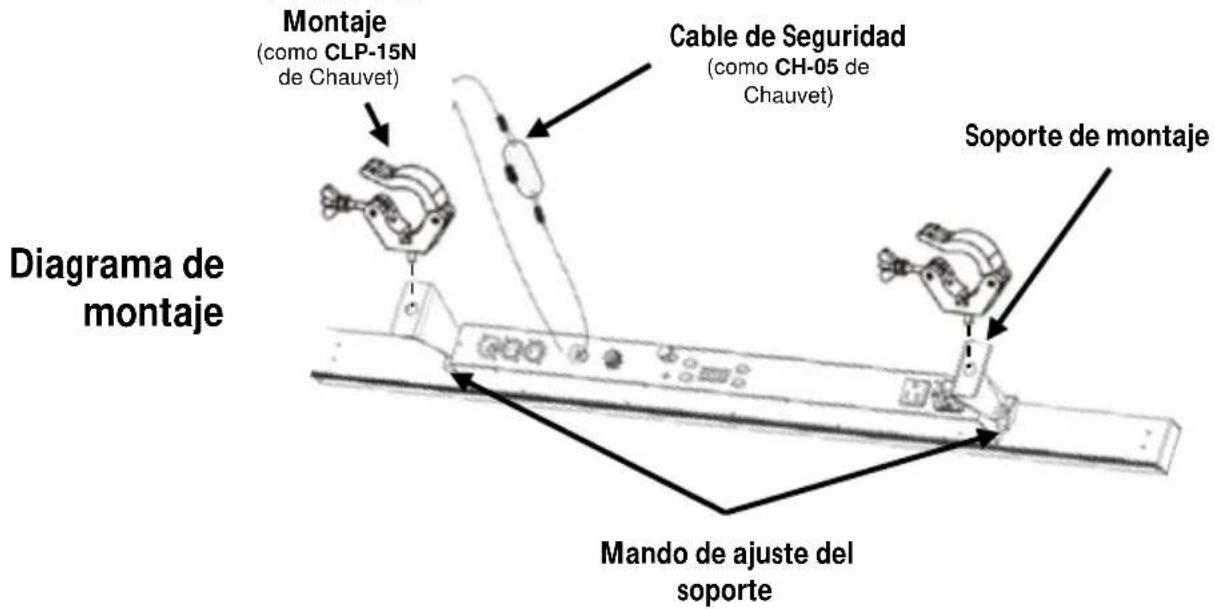

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Abrazadera de

Descripción del panel de control	Botón	Función
		Sale del menú o función actual
		Activa una opción de menú o valor seleccionado
		Se desplaza hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
		Se desplaza hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Enlace DMX

El COLORstrip/COLORstrip Mini puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 509.

Después de configurar la dirección DMX de inicio, pulse y luego para guardar la dirección en la memoria del producto.

Conexión Maestro/ Esclavo

El COLORstrip/COLORstrip Mini usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Modo Runway Maestro/ Esclavo

El COLORstrip/COLORstrip Mini utiliza la salida Maestro/Esclavo para su modo Runway. Las instrucciones para conectar y configurar este producto para el modo Runway están en el Manual de usuario.

Menu Opciones

Nivel Principal	Niveles de Programación Descripción
ACt	A000						Blackout
	A001			F000-F100			Rojo (estroboscopio)
	A002			F000-F100			Verde (estroboscopio)
	A003			F000-F100			Azul (estroboscopio)
	A004			F000-F100			Amarillo (estroboscopio)
	A005			F000-F100			Morado (estroboscopio)
	A006			F000-F100			Cian (estroboscopio)
	A007			F000-F100			Blanco estroboscopio)
	A008	P000-P100			F000-F100		Secuencia de color 1 (velocidad, estroboscopio)
	A009	P000-P100			F000-F100		Secuencia de color 2 (velocidad, estroboscopio)
	A010	P000-P100			F000-F100		Secuencia de color 3 (velocidad, estroboscopio)
	A011	P000-P100			F000-F100		Secuencia de color 4 (velocidad, estroboscopio)
	A012			P000-P100			Secuencia de color 5 (velocidad)
	A013			P000-P100			Secuencia de color 6 (velocidad)
	A014			P000-P100			Secuencia de color 7 (velocidad)
	A015			P000-P100			Secuencia de color 8 (velocidad)
	A016			P000-P100			Secuencia de color 9 (velocidad)
	A017			P000-P100			Secuencia de color 10 (velocidad)
	A018			P000-P100			Secuencia de color 11 (velocidad)
	A019			P000-P100			Secuencia de color 12 (velocidad)
	A020			P000-P100			Secuencia de color 13 (velocidad)
	A021 r000-r100		G000-G100		b000-b100	F000-F100	Mezcla de color (rojo, verde, azul, estroboscopio)
	A022			P000-P100			Fade de color (velocidad)
	A023						Todas las secuencias de color 1-13 (velocidad)
SYS	SdAd			001-509			Dirección DMX
	SAAd						Reinicio

Para guardar el modo actual en la memoria del producto, pulse y luego . El modo guardado se activará con la puesta en marcha.

Mando a distancia IRC-6 (control remoto por infrarrojos)

El COLORstrip/COLORstrip Mini es compatible con el mando a distancia IRC-6 de Chauvet. Los siguientes botones del IRC-6 se usan con el COLORstrip/COLORstrip Mini:

Apaga/enciende los LED

Aumenta la velocidad (del programa o estroboscopio) o el valor del color

Disminuye la velocidad (del programa o estroboscopio) o el valor del color

Activa la configuración del estroboscopio

Activa la mezcla de color

Establece el valor del rojo

Establece el valor del verde

Establece el valor del azul

Enciende el modo Automático/Sonido o apaga el modo Automático/Sonido

Enciende el modo Automático/Sonido o apaga el modo Automático/Sonido NOTA: si el modo Automático/Sonido está apagado, el modo Color estático está encendido.

Modo Color estático		Modo Automático/Sonido
0	A007 (Blanco)	0	A008
1	A001 (Rojo)	1	A009
2	A021 (Ámbar)	2	A010
3	A004 (Amarillo)	3	A011
4	A002 (Verde)	4	A012
5	A006 (Cian)	5	A013
6	A003 (Azul)	6	A014
7	A005 (Morado)	7	A015
8	A021 (Rosa)	8	A017
9	A021 (Girasol)	9	A023
FADE	Sin función	FADE	A022 (sin respuesta al sonido)

- Sin función con este producto

- Para el modo Color estático el valor predeterminado es A007 (blanco).

- Para el modo Automático/Sonido el valor predeterminado es A008.

Valores DMX

4 Canales	Canal	Función	Valor	Porcentaje/Configuración
	1	Colores estáticos	000 Û 009	Sin función
			010 Û 019	Rojo 0–100%
			020 Û 029	Verde 0–100%
			030 Û 039	Azul 0–100%
			040 Û 049	Amarillo 0–100%
			050 Û 059	Magenta 0–100%
			060 Û 069	Cian 0–100%
			070 Û 079	Blanco 0–100%
		Secuencias de color	080 Û 089	Secuencia de color 1
			090 Û 099	Secuencia de color 2
			100 Û 109	Secuencia de color 3
			110 Û 119	Secuencia de color 4
			120 Û 129	Secuencia de color 5
			130 Û 139	Secuencia de color 6
			140 Û 149	Secuencia de color 7
			150 Û 159	Secuencia de color 8
			160 Û 169	Secuencia de color 9
			170 Û 179	Secuencia de color 10
			180 Û 189	Secuencia de color 11
			190 Û 199	Secuencia de color 12
			200 Û 209	Secuencia de color 13
		Mezcla de color RGB	210 Û 219	Canales 2–4
		Fade de color	220 Û 229	Fade de color
		Activo por sonido	230 Û 255	Activo por sonido
	2	Velocidad de ejecución (cuando el C. 1 está entre 080–209)	000 Û 127	Lento a rápido
			128 Û 255	Activo por sonido (y lento a rápido)
		Rojo (cuando el C. 1 está entre 210–219)	000 Û 255	0–100%
		Velocidad de fade (cuando el C. 1 está entre 220–229)	000 Û 255	Lento a rápido
	3	Estroboscopio (cuando el C. 1 está entre 010–119)	003 Û 249	Lento a rápido
			250 Û 255	Activo por sonido
		Verde (cuando el C. 1 está entre 210–219)	000 Û 255	0–100%
	4	Azul (cuando el C. 1 está entre 210–219)	000 Û 255	0–100%
