Obey 3 - Afstandsbediening Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	DMX-verlichtingsafstandsbediening
Merk	Chauvet
Model	Obey 3
Voeding	12 V DC, 500 mA (meegeleverde adapter 100-240 V AC / 12 V DC 1 A)
Afmetingen (L × B × H)	210 × 140 × 52 mm
Gewicht	0,9 kg
DMX-protocol	DMX-512 USITT
DMX-uitgang	XLR 3-pins vrouwelijk
Bestuurbare DMX-kanalen	512 kanalen
Hoofdfuncties	Presets, Chasers, Macros, Stroboscoop, Blackout, Handmatig RGB, Geluidsactivering
Stroboscoopfrequentie	0 tot 33 Hz
Gebruik	Alleen binnen
Maximale omgevingstemperatuur	40 °C
Onderhoud en reiniging	Voor reiniging stekker uittrekken. Gebruik een stofzuiger en een zachte doek met glasreiniger of isopropylalcohol. Reinig de externe oppervlakken elke 30-60 dagen.
Veiligheidsinstructies	Niet blootstellen aan vocht. Niet aansluiten op een dimmer. Bij niet-gebruik uitschakelen. Zorg voor een ventilatie van minstens 50 cm.
Inhoud van de verpakking	1 × Obey 3, 1 × voeding, 1 × garantiekaart, 1 × gebruikershandleiding
Garantie	Beperkte garantie van 2 jaar
Fabrikant	Chauvet (VS)
Technische ondersteuning	[phone] (VS) of neem contact op met de verkoper

Veelgestelde vragen - Obey 3 Chauvet

Hoe sluit ik meerdere DMX-apparaten aan op de Obey 3-controller?

Sluit de apparaten in cascade aan: verbind de DMX-uitgang van de controller met de DMX-ingang van het eerste apparaat, dan de uitgang daarvan met de ingang van het volgende, enzovoort. Gebruik afgeschermde XLR 3-pins kabels. Overschrijd niet 32 apparaten op één lijn zonder DMX-splitter.

Hoe stel ik het startadres van een DMX-apparaat in?

Het startadres wordt op het apparaat zelf ingesteld (via de DIP-schakelaars of het menu). Het moet overeenkomen met het eerste DMX-kanaal dat het apparaat zal gebruiken. Als een projector bijvoorbeeld 6 kanalen gebruikt en u stelt adres 100 in, bezet het de kanalen 100 tot 105. Vermijd overlappingen.

Hoe gebruik ik de preset-modus?

Druk op de knop "Preset" tot de LED gaat branden. Gebruik de potmeter Vervaging/Snelheid/Stroboscoop/Groen om de fade-tijd in te stellen, daarna de potmeter Meesterdimmer/Blauw voor de intensiteit. Druk ten slotte op een van de 9 preset-kleurknoppen.

Hoe activeer ik de chase-modus?

Druk op de knop "Chase" tot de LED gaat branden. Stel de potmeter Vervaging/Snelheid/Stroboscoop/Groen in voor de snelheid, draai dan de potmeter Chase/Macro/Rood om een kleurencombinatie te kiezen. U kunt ook het geluid activeren via de knop Geluidsactivering.

Hoe krijg ik een aangepaste kleur in handmatige RGB-modus?

Druk op de knop "Handmatig RGB" tot de LED gaat branden. Gebruik de drie potmeters (Rood, Groen, Blauw) om elk kanaal aan te passen. Blackout en fade-functies zijn niet beschikbaar in deze modus.

Hoe gebruik ik de stroboscoopfunctie?

Druk op de knop "Stroboscoop" tot de LED gaat branden. Stel de middelste potmeter (Vervaging/Snelheid/Stroboscoop/Groen) in om de frequentie (0 tot 33 Hz) te regelen. Om uit te schakelen, zet de potmeter op nul en druk opnieuw op de knop.

Wat te doen als de controller niet reageert op DMX-commando's?

Controleer eerst de DMX-adressering van uw apparaten. Zorg ervoor dat de DMX-kabels in goede staat zijn en correct zijn aangesloten. Controleer de polariteit op de controller. Als het probleem aanhoudt, test met een andere kabel of neem contact op met de technische ondersteuning.

Hoe onderhoud ik de Obey 3-controller?

Trek de stekker uit het apparaat voor reiniging. Gebruik een stofzuiger om stof uit de ventilatieopeningen te verwijderen. Maak de oppervlakken schoon met een zachte doek en glasreiniger of isopropylalcohol. Voer elke 30 tot 60 dagen een volledige reiniging uit.

Kan de controller buiten worden gebruikt?

Nee, de Obey 3 is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht om brand- of elektrische schokken te voorkomen.

Hoe krijg ik een vertaling van de gebruikershandleiding?

Op de handleidingswebsite kunt u een vertaling aanvragen door uw taal te selecteren en uw e-mailadres op te geven. Er wordt een vertaald bestand naar u gestuurd, afhankelijk van de beschikbaarheid.

GEBRUIKSAANWIJZING Obey 3 Chauvet

Bediening van de achtervolgingen 59

Macrobediening 59

BEDIENINGSFUNCTIONS....60

Stroboscoop....60

Verduistering....60

Handmatige RGB....61

Geluid 61

5. BIJLAGE....62

DMX-PRIMER 62

ALGEMEEN ONDERHOUD 62

KOPPELING VAN DE ARMATUREN....63

3-pin naar 5-pin conversiediagram....64

Instellen van een seriële DMX-gegevenskoppeling 64

INSTELLEN VAN HET STARTADRES 65

ALGEMENE PROBLEMEN OPLOSSEN....65

RETOURPROCEDURE 65

CLAIMS 66

TECHNISCHE SPECIFICATIES 66

De informatie en specificaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd. Chauvet aanvaardt geen verantwoordelijkheid of aansprakelijkheid voor fouten of ontbrekende informatie in deze handleiding.

© Copyright 2017 Chauvet. Alle rechten voorbehouden

Afgedrukt in P.R.C.

Elektronisch uitgegeven door Chauvet in de Verenigde Staten van Amerika

1. BEFORE YOU BEGIN

What is Included

Address:Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

General Information

Address:Unit 1C

ÿ 1 x Obey 3
ÿ 1 x stroomvoeding
ÿ 1 x garantiekaart
ÿ 1x gebruikershandleiding

Uitpakinstructies

Direct na ontvangst van een armatuur moet u de doos voorzichtig uitpakken en de inhoud bekijken om te controleren of alle onderdelen aanwezig zijn en in goede conditie zijn ontvangen. Als er onderdelen beschadigd zijn door de verzending of tekenen van ruwe behandeling vertonen, laat dit dan onmiddellijk weten aan de vervoerder en bewaar het verpakkingsmateriaal voor inspectie. Bewaar het karton en alle verpakkingsmaterialen. Als er een armatuur naar de fabriek teruggestuurd moet worden, is het belangrijk om de armatuur in de oorspronkelijke fabrieksdoos en -verpakking te verzenden.

Conventies van deze handleiding

De handleidingen van Chauvet gebruiken de volgende conventies om bepaalde soorten informatie te differentiëren van de normale tekst.

CONVENTIE	BETEKENIS
[10]	Een DIP-schakelaar die geconfigureerd moet worden
	Een toets die op het bedieningspaneel van de armatuur moet worden ingedrukt
1~512 Een reeks waarden
50/60	Een set waarden waarvan er slechts één gekozen kan worden
Instellingen	Een menuoptie die niet aangepast mag worden (die bijvoorbeeld de bedrijfsmodus/huidige status toont)
MENU >instellingen	Een reeks menuopties die gevolgd moet worden
ON	Een waarde die ingevuld of geselecteerd moet worden

Pictogrammen

Deze handleiding gebruikt de volgende pictogrammen om informatie aan te geven die om speciale aandacht van de gebruiker vraagt.

PICTOGRAMMEN		BETEKENIS
		Deze paragraaf bevat kritieke installatie-, configuratie- of bedieningsinformatie. Het niet opvolgen van deze informatie kan de armatuur geheel of gedeeltelijk onbruikbaar maken, schade aan de armatuur veroorzaken of letsel veroorzaken aan de gebruiker.
		Deze paragraaf bevat belangrijke installatie- of configuratie-informatie. Het niet opvolgen van deze informatie kan ertoe leiden dat de armatuur niet goed functioneert.
		Deze paragraaf herinnert u aan bruikbare, maar niet kritieke, informatie.

Veiligheidsinstructies

Lees deze instructies zorgvuldig door. Het bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van dit product.

• Bewaar deze gebruikershandleiding voor toekomstige naslag. Als u het apparaat verkoopt aan een andere gebruiker moet u ervoor zorgen dat zij dit instructieboekje ook ontvangen.
• Zorg er altijd voor dat u aansluit op de juiste spanning en dat de lijnspanning waar u op aansluit niet hoger is dan vermeld op de sticker of het achterpaneel van de armatuur.
• Het product is alleen bedoeld voor gebruik binnenshuis! Om het risico op brand en schokken te vermijden mag u de armatuur niet blootstellen aan regen of vocht.
• Controleer dat er tijdens gebruik geen ontvlambare materialen dichtbij de eenheid staan.
• De eenheid moet op een locatie zijn geïnstalleerd met voldoende ventilatie, op ten minste 50 cm afstand van aangrenzende oppervlakken. Zorg ervoor dat de ventilatiesleuven nooit geblokkeerd worden.
• De maximale omgevingstemperatuur (Ta) is 40 °C. Gebruik de armatuur niet bij hogere temperaturen.
• Stop direct met het gebruik van de eenheid in geval van ernstige gebruiksproblemen. Repareer de eenheid nooit zelf. Reparaties die worden uitgevoerd door onopgeleide personen kunnen leiden tot schade of storingen. Neem contact op met het dichtstbijzijnde bevoegde technische hulpcentrum.
• Sluit het apparaat nooit aan op een dimmerpakket.
• Zorg ervoor dat het stroomsnoer nooit knikt of beschadigd
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van nietgebruik het product via stroomonderbreker of de stekker volledig van stroom af.

2. INLEIDING

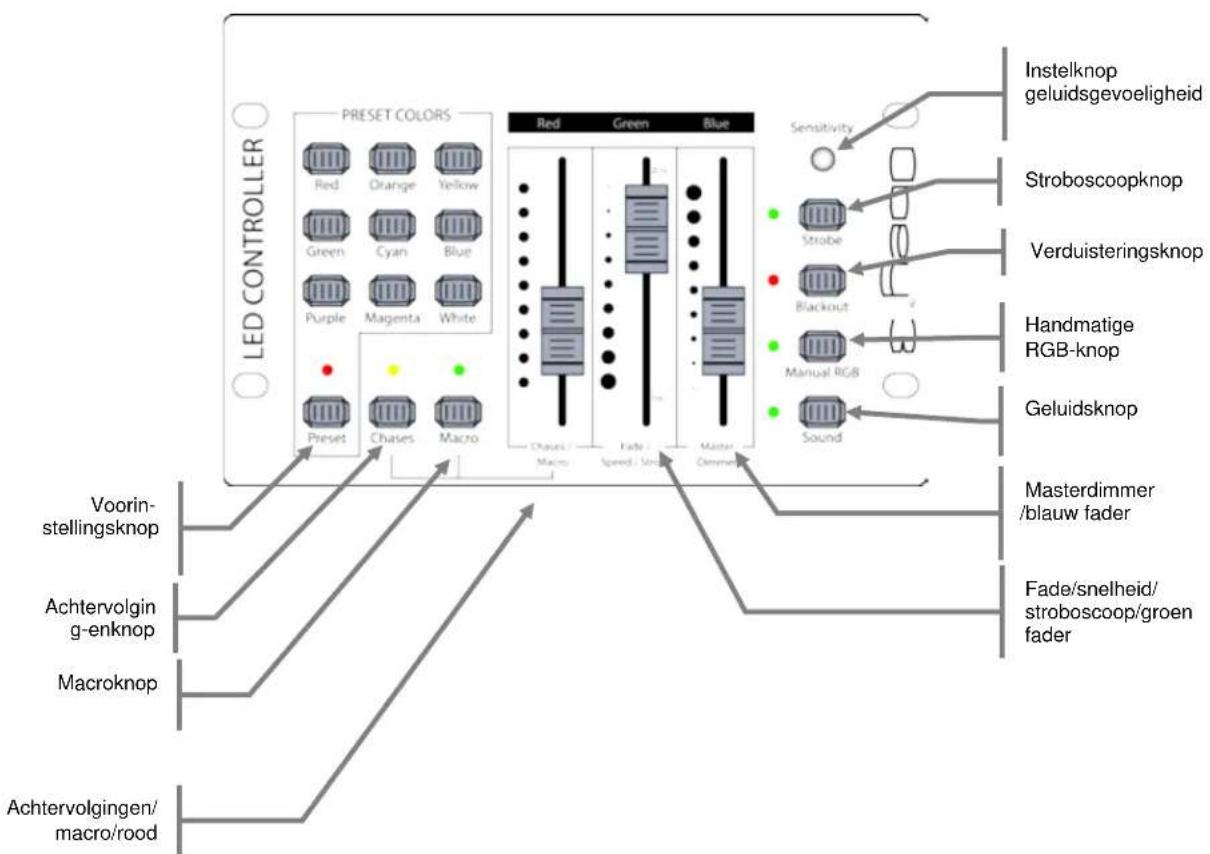

Product Overzicht

3. INSTELLING

AC-stroom

Deze armatuur loopt op 12 VDC, 500 mA. Zorg er vóór het inschakelen van het apparaat voor dat de voedingsspanning waaraan u het verbindt correct is.

• Sluit de armatuur altijd aan op een schakelcircuit. Sluit de armatuur nooit aan op een rheostat (variabele weerstand) of dimmercircuit, zelfs als het rheostat- of dimmerkanaal alleen wordt gebruikt als een 0 tot 100%-schakelaar.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Om de stroomvereisten te bepalen voor een bepaalde armatuur kijkt u op het etiket op de achterplaats van de armatuur of raadpleegt u het specificatiediagram van de armatuur. Het vermelde spanningsvermogen van een armatuur geeft zijn gemiddelde stroomverbruik aan onder normale omstandigheden.

Montage

Oriëntatie

De Obey 3 moet in een veilige positie worden gemonteerd, onder voorwaarde dat er voldoende ruimte voor ventilatie is.

Installatie

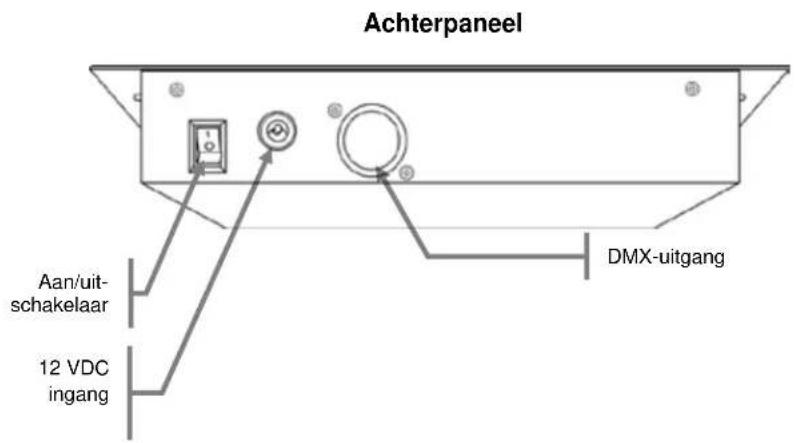

Zie de onderstaande tekening die de achterzijde van de regelaar toont. Het geeft de montageafmetingen aan. Dit helpt bij het maken van de installatiegaten.

4. GEBRUIKSINSTRUCTIES

Bedieningsmodi

Voorinstellingsbediening

Deze regelaar heeft vooringestelde kleurenmacro's. Er zijn negen kleurenmacro's om uit te kiezen, die kunnen worden geopend met de negen voorinstellingsknoppen. Zie de onderstaande instructies voor deze bediening.

1. Druk op totdat het betreffende LED-lampje gaat branden.
2. Stel de fade/snelheid/stroboscoop/groen fader af naar het gewenste niveau om de fadetijd in te stellen.
3. Stel de masterdimmer/blauw fader af naar het gewenste niveau.
4. Selecteer een van de negen vooringestelde kleurenmacro's.
5. De fadetijd en het dimmen kunnen nu afgesteld worden.

Zorg ervoor dat de stroboscoop, verduistering en handmatige RGB-functies geen voorrang hebben op de bedieningselementen.

In de voorinstellingsmodus zal het geluid niet werken.

Bediening van de achtervolgingen

Deze regelaar heeft vooringestelde kleurenachtervolgingen die van de ene kleur naar de andere zullen wijzigen. Er zijn verschillende kleurencombinaties om uit te kiezen. Zie de onderstaande instructies voor deze bediening.

1. Druk op totdat het betreffende LED-lampje gaat branden.
2. Stel de fade/snelheid/stroboscoop/groen fader af naar het gewenste niveau om de fadetijd in te stellen.
3. Stel de masterdimmer/blauw fader af naar het gewenste niveau.
4. Selecteer met de achtervolgingen/macro/rood fader een van de kleurencombinaties.
5. De fadetijd en het dimmen kunnen nu afgesteld worden.

Er zijn verschillende vooringestelde kleurencombinaties die ontdekt kunnen worden door de achtervolgingen/macro/rood fader volledig te bewegen.

Zorg ervoor dat de stroboscoop, verduistering en handmatige RGB-functies geen voorrang hebben op de bedieningselementen.

In de voorinstellingsmodus zal het geluid werken.

Macrobediening

Deze regelaar heeft vooringestelde kleurenmacro's. Dit is een statische kleurenselectie, wat betekent dat er geen achtervolging, beweging of kleurenstromen zullen voorkomen. Er zijn verschillende kleurenmacro's om uit te kiezen, die kunnen worden geopend met de achtervolgingen/macro's fader. Zie de onderstaande instructies voor deze bediening.

1. Druk op totdat het betreffende LED-lampje gaat branden.
2. Stel de fade/snelheid/stroboscoop/groen fader af naar het gewenste niveau.
3. Stel de masterdimmer/blauw fader af naar het gewenste niveau.
4. Selecteer met de achtervolgingen/macro/rood fader een van de kleurenmacro's.
5. De fadetijd en het dimmen kunnen nu afgesteld worden.

Zorg ervoor dat de stroboscoop, verduistering en handmatige RGB-functies geen voorrang hebben op de bedieningselementen.

In de voorinstellingsmodus zal het geluid niet werken.

Bedieningsfuncties

Stroboscoop

Deze regelaar heeft meerdere functies voor de 3 faders. Een van de functies voor de middelste fader (fade/snelheid/stroboscoop/groen) is de stroboscoopfunctie. Zie de onderstaande instructies voor deze bediening.

1. Druk op totdat het betreffende LED-lampje gaat branden.
2. Stel de fader af naar het gewenste niveau.
3. Om terug te gaan naar de gewenste modus drukt u op totdat het betreffende LED-lampje uit gaat.

Deze functie kan worden geactiveerd bij bediening in een andere modus (voorinstelling, achtervolgingen, macro).

Om deze functie te deactiveren moet de modus worden geopend en moet de fader worden ingesteld naar 0.1M (volledig omlaag). Deactiveer daarna .

Verduistering

Deze regelaar heeft een aparte verduisteringsknop. Deze knop werkt samen met de fade/snelheid/stroboscoop/groen fader. Zie de onderstaande instructies voor deze bediening.

1. Stel de fade/snelheid/stroboscoop/groen fader af naar de gewenste waarde om te bepalen hoe snel de lampen zullen verduisteren.
2. Druk op totdat het betreffende LED-lampje gaat branden.

De verduisteringsfunctie werkt ook met de fade/snelheid/stroboscoop/groen fader bij het uitschakelen van de verduistering.

De verduisteringsfunctie werkt niet wanneer de regelaar in handmatige RGB-modus is.

Handmatige RGB

Deze regelaar heeft de mogelijkheid om handmatig een aangepaste kleurencombinatie te kiezen door simpelweg de rode, groene en blauwe faders te gebruiken. Eerst moet echter ingedrukt worden. Zie de onderstaande instructies voor deze bediening.

1. Druk op totdat het betreffende LED-lampje gaat branden.
2. Stel de rode, groene en blauwe faders af naar de gewenste niveaus.

U kunt op drukken totdat het betreffende LED-lampje uit is om deze modus uit te schakelen.

Verduistering zal niet werken in de handmatige RGB-functie.

Fade/snelheid zal niet werken in de handmatige RGB-functie.

Geluid

Deze regelaar heeft vooringestelde achtervolgingen. Deze achtervolgingen worden normaalgesproken ingeschakeld met de snelheidsfader. De kunnen echter ook worden ingeschakeld met de ingebouwde microfoon. Zie de onderstaande instructies voor deze bediening.

1. Volg de instructies voor het werken met achtervolgingen in de betreffende paragraaf van deze handleiding.
2. Druk op totdat het betreffende LED-lampje gaat branden.
3. Stel de gevoeligheidsfader af naar het gewenste niveau (met de klok mee draaien om de gevoeligheid te vergroten).

U kunt op drukken totdat het betreffende LED-lampje uit is om deze modus uit te schakelen. In deze modus kunt u de masterdimmer en de fadetijd afstellen met de betreffende faders.

5. BIJLAGE

DMX-primer

Er zijn 512 kanalen in een DMX-aansluiting. Kanalen kunnen op elke manier worden toegewezen. Een armatuur die DMX kan ontvangen heeft een of enkele sequentiële kanalen nodig. De gebruiker moet een startadres toewijzen op de armatuur die aangeeft dat het eerste kanaal in de regelaar is gereserveerd. Er zijn verschillende soorten met DMX regelbare armaturen en ze hebben een verschillend aantal kanalen nodig. Het kiezen van een startadres moet vantevoren gepland worden. Kanalen mogen nooit overlappen. Als dat toch gebeurt zal dat leiden tot foutieve bediening van de armaturen waarvan het startadres onjuist was. U kunt echter meerdere armaturen van hetzelfde type bedienen met hetzelfde startadres, zolang als het bedoelde resultaat er een is van harmonieuze beweging of bediening. In andere woorden zullen de armaturen als slave bij elkaar worden gevoegd en allemaal exact hetzelfde reageren.

DMX-armaturen zijn ontworpen om gegevens te ontvangen door een serieverbinding. Een serieverbinding wordt tot stand gebracht wanneer een GEGEVENSUITGANG van een armatuur wordt aangesloten op de GEGEVENSINGANG van de volgende armatuur. De volgorde waarin de armaturen zijn verbonden is niet belangrijk en heeft geen effect op hoe een regelaar met elke armatuur communiceert. Gebruik een volgorde die zorgt voor de eenvoudigste en meest directe bekabeling. Verbind armaturen met afgeschermd gedraaid paarkabel met twee geleiders, met drie pins-XLR mannelijke naar vrouwelijke stekkers. De afgeschermde verbinding is pin 1, terwijl pin 2 gegevensnegatief (S-) is en pin 3 gegevenspositief (S+) is.

Algemeen onderhoud

Voor het behoud van optimale prestaties en om slijtage te minimaliseren, moeten armaturen regelmatig gereinigd worden. Het gebruik en de omgeving zijn factoren die bijdragen aan het bepalen van de frequentie. Als vuistregel moeten de armaturen tweemaal per maand gereinigd worden. De ophoping van stof verlaagt de lichtemissieprestaties en kan oververhitting veroorzaken. Dit kan leiden tot een kortere levensduur van de lamp en verhoogde mechanische slijtage. Zorg ervoor dat u de armatuur uitschakelt vóór het plegen van onderhoud.

1. Haal de armatuur van de stroom af.
2. Gebruik een stofzuiger of luchtcompressor en een zachte borstel om opgehoopt stof van de externe ventilatiegaten te verwijderen.
3. Reinig, wanneer de armatuur is afgekoeld, alle glasoppervlakken met een milde oplossing van glasreiniger of isopropylalcohol en een zachte pluisvrije katoenen doek of een brillendoekje.
4. Pas de schoonmaakoplossing toe op het textiel of doekje en veeg het vuil en roet naar de buitenzijde van de lens.
5. Poets het de optische oppervlakken voorzichtig totdat het vrij is van waas en pluisjes.

De reiniging van externe optische lenzen en/of spiegels moet periodiek worden uitgevoerd om de lichtuitvoer te optimaliseren. De reinigingsfrequentie is afhankelijk van de omgeving waarin de armatuur wordt gebruikt. Vochtige, rokerige of bijzonder vieze omgevingen kunnen zorgen voor grotere vuilopbouw van de optische elementen van het apparaat. Reinigen met een zachte doek, met normale glasreinigingsvloeistof. Reinig de externe optische elementen ten minste elke 20 dagen. Reinig de armatuur ten minste elke 30/60 dagen.

Droog de onderdelen altijd zorgvuldig na het reinigen.

Koppeling van de armaturen

U hebt een seriële gegevenskoppeling nodig om lichtshows met één of meer armaturen uit te voeren met een DMX-regelaar of om gesynchroniseerde shows uit te voeren op twee of meer armaturen die zijn ingesteld in een master/slave-bedieningsmodus. Het gecombineerde aantal kanalen dat nodig is voor alle armaturen op een seriële gegevenskoppeling bepaalt het aantal armaturen die de gegevenskoppeling kan ondersteunen.

De armaturen op een seriële gegevenskoppeling moeten in serie zijn verbonden, in een enkele lijn. Om te voldoen aan de EIA-485-norm, mogen niet meer dan 32 armaturen op één gegevenskoppeling worden aangesloten. Het verbinden van meer dan 32 armaturen op één seriële gegevenskoppeling zonder het gebruik van een DMX optisch geïsoleerde splitter kan leiden tot verslechtering van het digitale DMX-signaal.

De maximaal aanbevolen afstand van de seriële gegevenskoppeling: 500 m

Maximaal aanbevolen aantal armaturen op een seriële gegevenskoppeling: 32

Om armaturen aan elkaar te koppelen hebt u gegevenskabels nodig. U kunt Chauvet-gecertificeerde DMX-kabels direct kopen bij een dealer/distributeur of uw eigen kabel construeren. Als u uw eigen kabel wilt creëren gebruik dan gegevenskabels die een hoogwaardig signaal kunnen overdragen en minder gevoelig zijn voor elektromagnetische storing.

DMX-gegevenskabel

Gebruik een Belden© 9841 of gelijkwaardige kabel die voldoet aan de specificaties voor EIA RS-485-toepassingen. Standaard microfoonkabels kunnen niet betrouwbaar DMX-gegevens verzenden over lange afstanden. De kabel moet de volgende eigenschappen hebben:

Type: afgeschermd, 2-geleiders gedraaid paar

Maximale capaciteit tussen geleiders: 30 pF/ft

Maximale capaciteit tussen geleider en afscherming:

Maximale weerstand:

Nominale impedantie: 100 \~ 140 ohm

55 pF/ft

20 ohm/1000 ft

Kabelstekkers

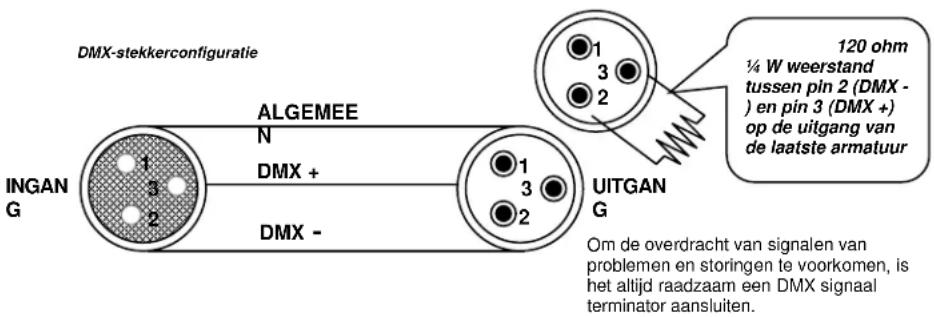

De bekabeling moet een mannelijke XLR-stekker op het ene einde en een vrouwelijke XLR-stekker op het andere einde hebben.

Sta geen contact toe tussen de algemene lijn en de aarde van de armatuurhouder. Het aarden van de algemene lijn kan een aardingslus veroorzaken, waardoor uw armatuur foutief kan werken. Test kabels met een ohm-meter om de juiste polariteit te controleren en om ervoor te zorgen dat de pennen niet zijn geaard of zijn kortgesloten naar de afscherming of elkaar.

3-pin naar 5-pin conversiediagram

Als u een regelaar gebruikt met een 5-pins DMX-uitgangsstekker, dan moet u een 5-pins naar 3-pins adapter gebruiken. Het diagram hieronder toont een goede kabelconversie:

3-PIN NAAR 5-PIN CONVERSIEDIAGRAM
Geleider	3-pin vrouwelijk (uitgang)	5-pin mannelijk(ingang)
Aarde/afscherming	Pin 1	Pin 1
Gegevens (-) signaal	Pin 2	Pin 2
Gegevens (+) signaal	Pin 3	Pin 3
Niet gebruikt		Pin 4
Niet gebruikt		Pin 5

Instellen van een seriële DMX- gegevenskoppeling

1. Sluit de (mannelijke) 3-pins stekkerzijde van de DMX-kabel aan op de uitgang (vrouwelijke) 3-pins stekker van de regelaar.
2. Sluit het kabeleinde vanuit de regelaar met een (vrouwelijke) 3-pins stekker aan op de ingangsstekker van de volgende armatuur van een (mannelijke) 3-pins stekker.
3. Ga daarna verder met het aansluiten van de uitgang, zoals boven is vermeld, op de ingang van de volgende armatuur enzovoorts.

Universele DMX-regelaar

Instellen van het startadres

Deze DMX-modus maakt het gebruik mogelijk van een universeel DMX-regelaarapparaat. Elke armatuur vereist een startadres van 1\~512. Een armatuur die een of meer kanalen nodig heeft voor de bediening begint de gegevens te lezen op het kanaal dat is aangegeven door het startadres. Een armatuur die bijvoorbeeld zes DMX-kanalen gebruikt en is geadresseerd om te starten op DMX-kanaal 100, zal bijvoorbeeld gegevens lezen van kanalen: 100, 101, 102, 103, 104 en 105. Kies de startadressen zo dat de gebruikte kanalen niet overlappen en noteer het geselecteerde startadres voor toekomstige naslag.

Als dit uw eerste keer is dat u een armatuur adresseert met het DMX-bedieningsprotocol, dan raden we aan naar de paragraaf "Bijlage" te gaan en de koptekst "DMX-primer" te lezen. Het bevat zeer bruikbare informatie die u meer zal leren over het gebruik.

Algemene problemen oplossen

SYMPTOOM	MOGELIJKE OORZAAK	MOGELIJKE ACTIE
Aardlekschakela ar/zekering blijft doorbranden	Te hoge belasting van het circuitKortsluiting over de stroomsoeren	Controleer de totale belasting op het elektrische circuitControleer op een kortsluiting in de elektrisch bedrading (intern en/of extern).
Het apparaat schakelt niet in	Geen stroomLos stroomsoer	Controleer of er stroom is op het stroomnet.Controleer het stroomsoer
De armatuur reageert niet op DMX	Verkeerde DMX-adresseringBeschadigde DMX-kabelsVerkeerde polariteitsinstellingen op de regelaarLosse DMX-kabelsDefecte DMX-interfaceDefect moederbord	Controleer het bedieningspaneel en de adressering van het apparaatControleer de DMX-kabelsControleer de polariteitsschakelaarinstellingen op de regelaarControleer de kabelaansluitingenDMX-ingang vervangenVervang het moederbord
Signaalverlies	Niet-DMX-kabelsStuiterende signalenLange kabel / laag signaalniveauTeveel armaturenInterferentie van wisselstroomsoeren.	Gebruik alleen kabels die compatibel zijn met DMXInstalleer de afsluiter zoals voorgesteld.Installeer de versterker net achter de armatuur met een sterk signaal.Installeer een optische gekoppelde DMX-splitter na eenheid #32.Houd DMX-kabels gescheiden van stroomkabels of black lights.

Als u nog steeds problemen ervaart na het proberen van bovenstaande oplossingen, kunt u contact opnemen met de technische ondersteuningsdienst van Chauvet.

Retourprocedure

Geretourneerde producten moeten gefrankeerd en in de oorspronkelijke verpakking worden verzonden; er worden geen telefoon-tags uitgegeven. De verpakking moet duidelijk zijn gelabeld met een retouropdracht-formuliernummer (RMA-nummer). Producten die worden geretourneerd zonder het RMA-nummer zullen geweigerd worden. Bel Chauvet op en vraag vóór verzending van de armatuur om een RMA-nummer. Zorg dat u het modelnummer, serienummer en een korte beschrijving van de retouroorzaak bij de hand hebt. Zorg ervoor dat u de armatuur goed inpakt; alle verzendschade die resulteert uit onvoldoende verpakking is de verantwoordelijkheid van de gebruiker. Als een suggestie is goede UPS-verpakking of dubbele dozen altijd een veilige methode om te gebruiken.

Chauvet behoudt zich het recht voor om (het) geretourneerde product(en) naar eigen inzicht te repareren of te vervangen.

Als u een RMA-nummer hebt gekregen, meld dan de volgende informatie op een stukje papier binnen de doos:

1. Uw naam:
2. Uw adres:
3. Uw telefoonnummer
4. RMA-nummer
5. Een korte beschrijving van de symptomen

Claims

Schade die wordt opgelopen tijdens verzending is de verantwoordelijkheid van de vervoerder; daarom moet de schade na ontvangst van de producten bij de vervoerder worden gemeld. Het is de verantwoordelijkheid van de klant om de vervoerder op de hoogte te stellen en claims in te dienen wanneer een armatuur is beschadigd door verzending. Elke andere claim voor artikelen zoals missende componenten/onderdelen, schade die niet is gerelateerd aan verzending en verborgen schade, moet worden gemeld binnen zeven (7) dagen na ontvangst van de producten

Technische Specificaties

Maximale omgevingstemperatuur....45 °C

BEDIENING EN PROGRAMMERING

Stroboscoopfrequentie 0–33 Hz
Gegevensuitgang....vergrendelende 3-pin XLR vrouwelijke houder
Configuratie van de gegevenspen....pin 1 afgeschermd, pin 2 (-), pin 3 (+)
Protocollen.....DMX-512 USITT

BESTELINFORMATIE

Obey 3 regelaar ....OBEY3

GARANTIE-INFORMATIE

Garantie ....2-jarige beperkte garantie

CE

NEEM

CONTACT

OP

WERELD HOOFDKWARTIER

Algemene Informatie

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur. Volg hun instructies om support aan te vragen of om een product te retourneren. Ga naar onze website voor contactinformatie.
