Produkttyp	DMX-Beleuchtungsfernbedienung
Marke	Chauvet
Modell	Obey 3
Stromversorgung	12 V DC, 500 mA (Netzteil im Lieferumfang 100-240 V AC / 12 V DC 1 A)
Abmessungen (L × B × H)	210 × 140 × 52 mm
Gewicht	0,9 kg
DMX-Protokoll	DMX-512 USITT
DMX-Ausgang	XLR 3-polig Buchse
Steuerbare DMX-Kanäle	512 Kanäle
Hauptfunktionen	Voreinstellungen, Chaser, Makros, Stroboskop, Schwarz allgemein, manuelles RGB, Klangaktivierung
Stroboskop-Frequenz	0 bis 33 Hz
Verwendung	Nur für Innenräume
Maximale Umgebungstemperatur	40 °C
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen. Saugen Sie mit einem Staubsauger und wischen Sie mit einem weichen Tuch mit Glasreiniger oder Isopropylalkohol. Reinigen Sie die Außenflächen alle 30-60 Tage.
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen. Nicht an einen Dimmer anschließen. Bei Nichtgebrauch Netzstecker ziehen. Für ausreichende Belüftung von mindestens 50 cm sorgen.
Packungsinhalt	1 × Obey 3, 1 × Netzteil, 1 × Garantiekarte, 1 × Bedienungsanleitung
Garantie	2 Jahre eingeschränkte Garantie
Hersteller	Chauvet (USA)
Technischer Support	[phone] (USA) oder wenden Sie sich an den Händler

Häufig gestellte Fragen - Obey 3 Chauvet

Wie schließe ich mehrere DMX-Geräte an das Obey 3 Steuergerät an?

Verbinden Sie die Geräte in Kaskade: Schließen Sie den DMX-Ausgang des Steuergeräts an den DMX-Eingang des ersten Geräts an, dann den Ausgang dieses Geräts an den Eingang des nächsten usw. Verwenden Sie geschirmte XLR 3-polige Kabel. Überschreiten Sie nicht 32 Geräte in einer Linie ohne DMX-Splitter.

Wie stelle ich die Startadresse eines DMX-Geräts ein?

Die Startadresse wird am Gerät selbst eingestellt (über seine DIP-Schalter oder sein Menü). Sie muss dem ersten DMX-Kanal entsprechen, den das Gerät verwendet. Wenn beispielsweise ein Scheinwerfer 6 Kanäle verwendet und Sie die Adresse 100 einstellen, belegt er die Kanäle 100 bis 105. Vermeiden Sie Überschneidungen.

Wie verwende ich den Voreinstellungsmodus (Preset)?

Drücken Sie die Taste "Voreinstellung", bis die LED leuchtet. Verwenden Sie das Potentiometer Überblendung/Geschwindigkeit/Stroboskop/Grün, um die Überblendverzögerung einzustellen, dann das Potentiometer Master-Dimmer/Blau für die Intensität. Drücken Sie abschließend eine der 9 voreingestellten Farbtasten.

Wie aktiviere ich den Chaser-Modus (Chenillard)?

Drücken Sie die Taste "Chaser", bis die LED leuchtet. Stellen Sie das Potentiometer Überblendung/Geschwindigkeit/Stroboskop/Grün für die Geschwindigkeit ein, dann drehen Sie das Potentiometer Chaser/Makro/Rot, um eine Farbkombination auszuwählen. Sie können auch den Sound über die Taste Sound Activation aktivieren.

Wie erhalte ich eine benutzerdefinierte Farbe im manuellen RGB-Modus?

Drücken Sie die Taste "Manuell RGB", bis die LED leuchtet. Verwenden Sie die drei Potentiometer (Rot, Grün, Blau), um jeden Kanal anzupassen. Die Funktionen Schwarz allgemein und Überblendung sind in diesem Modus nicht verfügbar.

Wie verwende ich die Stroboskopfunktion?

Drücken Sie die Taste "Stroboskop", bis die LED leuchtet. Stellen Sie das mittlere Potentiometer (Überblendung/Geschwindigkeit/Stroboskop/Grün) ein, um die Frequenz (0 bis 33 Hz) zu steuern. Zum Deaktivieren drehen Sie das Potentiometer auf Null und drücken Sie erneut die Taste.

Was tun, wenn das Steuergerät nicht auf DMX-Befehle reagiert?

Überprüfen Sie zuerst die DMX-Adressierung Ihrer Geräte. Stellen Sie sicher, dass die DMX-Kabel in gutem Zustand und korrekt angeschlossen sind. Überprüfen Sie die Polarität am Steuergerät. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder wenden Sie sich an den technischen Support.

Wie pflege ich das Obey 3 Steuergerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie einen Staubsauger, um Staub aus den Lüftungsschlitzen zu entfernen. Reinigen Sie die Oberflächen mit einem weichen Tuch und Glasreiniger oder Isopropylalkohol. Führen Sie alle 30 bis 60 Tage eine vollständige Reinigung durch.

Kann das Steuergerät im Freien verwendet werden?

Nein, das Obey 3 ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden.

Wie erhalte ich eine Übersetzung der Bedienungsanleitung?

Auf der Website der Anleitung können Sie eine Übersetzung anfordern, indem Sie Ihre Sprache auswählen und Ihre E-Mail-Adresse angeben. Eine übersetzte Datei wird Ihnen vorbehaltlich der Verfügbarkeit zugesandt.

BEDIENUNGSANLEITUNG Obey 3 Chauvet

ANWEISUNGEN FÜR DAS AUSPACKEN....43

SICHERHEITSANWEISUNGEN 44

2. EINLEITUNG......45

PRODUKTÜBERBLICK 45

3. EINRICHTEN DES GERÄTS 46

WECHSELSTROM 46

MONTAGE 46

Montagerichtung 46

Installation 46

4. BETRIEBSANWEISUNGEN....46

BETRIEBSMODI......47

Betrieb mit Voreinstellungen 47

Betrieb mit Chases....47

Betrieb von Makros 47

BETRIEBSFUNKTIONEN....48

Stroboskopeffekt 48

Verdunkelung 48

Manueller RGB-Modus 48

Musiksteuerung 48

5. ANHANG....49

DMX - EINE EINFÜHRUNG......49

ALLGEMEINE WARTUNGSARBEITEN 49

GERÄTEVERKNÜPFUNG......49

Verkabelung mit Datenkabeln 50

DMX-Datenkabel 50

Tabelle zur Umwandlung von 3-polig auf 5-polig....51

Einrichtung einer seriellen DMX-Datenverbindung 51

EINRICHTEN DER STARTADRESSE 52

ALLGEMEINE FEHLERBEHEBUNG 52

RÜCKSENDUNGEN 53

SCHADENSMELDUNG 53

TECHNISCHE DATEN....53

KONTAKT 54

1. VOORDAT U BEGINT 55

WAT IS ER INBEGREPEN 55

UITPAKINSTRUCTIES 55

CONVENTIES VAN DEZE HANDLEIDING....55

PICTOGRAMMEN....55

VEILIGHEIDSINSTRUCTIES....56

2. INLEIDING 57

PRODUCT OVERZICHT 57

3. INSTELLING 58

AC-STROOM....58

MONTAGE....58

Oriëntatie 58

Installatie 58

4. GEBRUIKSINSTRUCTIES .... 58

BEDIENINGSMODI 59

Voorinstellingsbediening 59

Gegegevensbekabeling 63

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Chauvet ist nicht verantwortlich und haftet nicht für in dieser Bedienungsanleitung auftretende Fehler oder Ungenauigkeiten.

© Copyright 2017 Chauvet. Alle Rechte vorbehalten.

Gedruckt in China.

In den USA von Chauvet elektronisch veröffentlicht.

ÿ 1 x Obey 3
ÿ 1 x Netzgerät
ÿ 1 x Garantiekarte
ÿ 1 x Bedienungsanleitung

Anweisungen für das Auspacken

Packen Sie unmittelbar nach Erhalt das Gerät aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Box oder die in der Verpackung befindlichen Teile beschädigt sind oder Mängel durch nicht einwandfreie Behandlung beim Versand aufweisen, sichern Sie alle Verpackungsteile und machen dies umgehend beim Transportunternehmen geltend. Bewahren Sie die Verpackung und alle Verpackungsmaterialien auf. Falls ein Gerät an das Werk zurückgesandt werden muss, so ist es wichtig, dabei die Originalverpackung zu verwenden.

Konventionen des Handbuchs

Bedienungsanleitungen von Chauvet verwenden folgende Konventionen zur Unterscheidung bestimmter Arten von Informationen regulären Textes.

KONVENTION	BEDEUTUNG
[10]	Ein zu konfigurierender DIP-Schalter
	Eine zu betätigende Taste auf dem Bedienfeld des Geräts
1~512 Eine Bandbreite an Werten
50/60	Ein Wertesatz, aus dem nur ein Wert ausgewählt werden kann
Einstellungen	Eine zu ändernde Menüoption (z. B. Anzeigen des Betriebsmodus/aktuellen Status)
MENU > Einstellungen	Eine Sequenz von Menüoptionen, die befolgt werden muss
ON	Ein Wert, der eingegeben oder ausgewählt werden muss

Symbole

Diese Bedienungsanleitung verwendet folgende Symbole für Informationen, die eine besondere Beachtung durch den Bediener erfordern.

SYMBOLE	BEDEUTUNG
	In diesem Abschnitt sind kritische Informationen zur Installation, Konfiguration oder dem Betrieb enthalten. Bei Nichtbeachtung dieser Informationen kann es zu Fehlfunktionen des Geräts, Ausfällen, Geräte- oder Personenschäden kommen.
	In diesem Abschnitt sind wichtige Informationen zur Installation oder Konfiguration enthalten. Bei Nichtbeachtung kann es zu Fehlfunktionen des Geräts kommen.
	Dieser Abschnitt weist auf nützliche, jedoch nicht-kritische Informationen hin.

Sicherheitsanweisungen

Bitte lesen Sie diese Anweisungen sorgfältig durch. Sie enthalten wichtige Informationen über die Montage, Verwendung und Wartung dieses Geräts.

• Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht auf. Stellen Sie sicher, dass Sie bei einem Weiterverkauf dieses Geräts dieses Dokument mit den Anweisungen beilegen.
• Vergewissern Sie sich immer, dass die Spannung der Schukosteckdose, an die Sie das Produkt anschließen, nicht höher als die Spannung ist, wie sie auf dem Typenschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
• Dieses Gerät darf nur im Innenbereich verwendet werden. Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Stellen Sie sicher, dass das Gerät mit einem Sicherheitsabstand zu entzündlichen Materialien betrieben wird.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen. Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
  • Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts. Versuchen Sie nie selbst, dieses Gerät zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können. Wenden Sie sich an den nächsten autorisierten Technischen Support.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• Schließen Sie dieses Gerät niemals an einen Dimmer an.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

2. EINLEITUNG

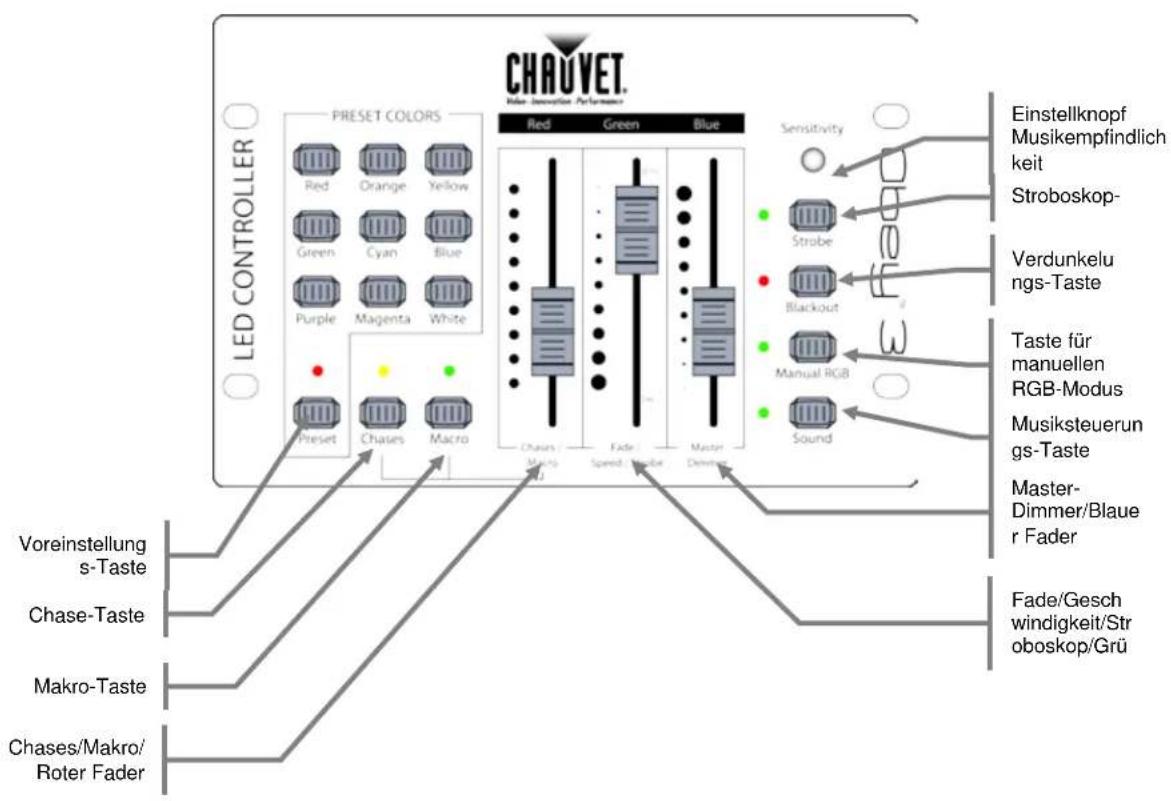

Produktüberblick

3. EINRICHTEN DES GERÄTS

Wechselstrom

Die Stromversorgung des Geräts beträgt 12 VDC, 500 mA. Bevor Sie den Strom einschalten, vergewissern Sie sich, dass die Netzspannung der korrekten Spannung entspricht.

- Schließen Sie dieses Gerät immer an einen Schaltstromkreis an. Schließen Sie dieses Gerät niemals an einen Regelwiderstand oder Dimmer an, auch nicht, wenn der Regelwiderstand oder Dimmer nur als 0- bis 100-%-Schalter dient..

ß Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Um die erforderlichen Kennzahlen des Netzanschlusses für ein bestimmtes Gerät zu ermitteln, verwenden Sie den aktuellen Wert, der sich auf dem Hinweisschild auf der Rückseite des Geräts befindet oder entnehmen diese der Tabelle der Produktspezifikationen. Die aufgeführte Strombelastbarkeit eines Geräts entspricht dem durchschnittlichen Stromverbrauch des Geräts unter normalen Bedingungen.

Montage

Montagerichtung

Der Obey 3 kann in jeder sicheren Position befestigt werden, sofern für eine ausreichende Belüftung des Raumes gesorgt ist.

Installation

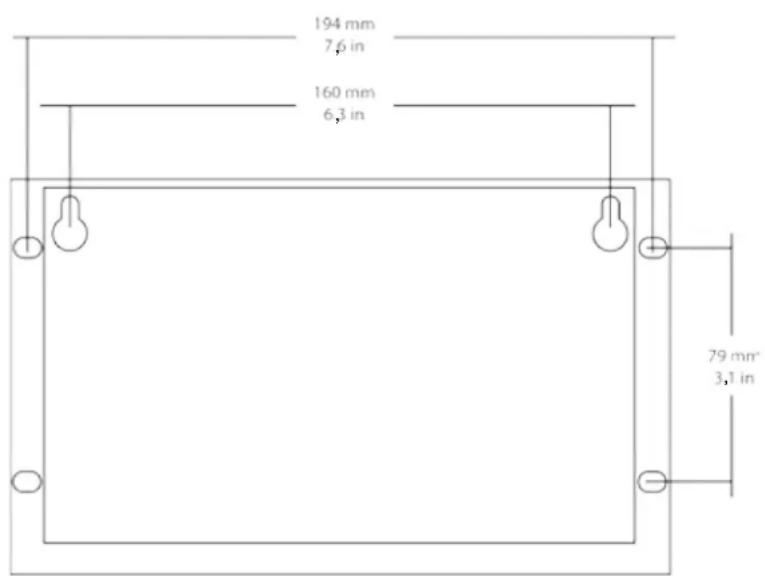

Siehe die Zeichnung unten; sie zeigt die Rückseite des Controllers an. Hier finden Sie die einzelnen Abmessungen für die Befestigung. Damit können Sie die Montagebohrungen herstellen.

4. BETRIEBSANWEISUNGEN

Betriebsmodi

Betrieb mit Voreinstellungen

Dieser Controller verfügt über fünf voreingestellte Farbmakros. Es kann aus neun Farbmakros ausgewählt werden, auf die über die neun Voreinstellungs-Tasten zugegriffen werden kann. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Drücken Sie auf , bis die entsprechenden LED-Kontrollleuchten aufleuchten.
2. Stellen Sie den Schieberegler "Fade/Speed/Strobe/Green" auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
3. Stellen Sie den Schieberegler "Master Dimmer/Blue" auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
4. Wählen Sie einen der neun Voreinstellungs-Farbmakros.
5. Nun können Fade-Zeit und Dimmung erneut angepasst werden.

Vergewissern Sie sich, dass die Funktionen "Strobe", "Blackout" und "Manual RGB" nicht die Steuerungsbefehle überschreiben.

Im Voreinstellungs-Modus funktioniert die Musiksteuerung nicht.

Betrieb mit Chases

Dieser Controller verfügt über Voreinstellungs-Farbmakros, die zwischen einer und einer anderen Farbe wechseln. Sie können aus mehreren Farbkombinationen auswählen. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Drücken Sie auf , bis die entsprechenden LED-Kontrollleuchten aufleuchten.
2. Stellen Sie den Schieberegler "Fade/Speed/Strobe/Green" auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
3. Stellen Sie den Schieberegler "Master Dimmer/Blue" auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
4. Wählen Sie mit dem Schieberegler "Chases/Macro/Red" eine der Farbkombinationen aus.
5. Nun können Fade-Zeit und Dimmung erneut angepasst werden.

Es sind mehrere Voreinstellungs-Farbkombinationen vorhanden, die Sie finden werden, indem Sie den Schieberegler "Chases/Macro/Red" bis zum Anschlag verschieben.

Vergewissern Sie sich, dass die Funktionen "Strobe", "Blackout" und "Manual RGB" nicht die Steuerungsbefehle überschreiben.

Im Voreinstellungs-Modus funktioniert die Musiksteuerung.

Betrieb von Makros

Dieser Controller verfügt über fünf voreingestellte Farbmakros. Dies ist eine statische Farbauswahl, was bedeutet, dass kein Chase, keine Bewegung oder Farbverläufe irgendwelcher Art auftreten. Es kann aus mehreren Farbmakros ausgewählt werden, auf die über den Schieberegler "Chases/Macros" zugegriffen werden kann. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Drücken Sie auf , bis die entsprechenden LED-Kontrollleuchten aufleuchten.
2. Stellen Sie den Schieberegler "Fade/Speed/Strobe/Green" auf den gewünschten Pegel ein.
3. Stellen Sie den Schieberegler "Master Dimmer/Blue" auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
4. Wählen Sie mit dem Schieberegler "Chases/Macro/Red" eine der Farbmakros aus.
5. Nun können Fade-Zeit und Dimmung erneut angepasst werden.

Vergewissern Sie sich, dass die Funktionen "Strobe", "Blackout" und "Manual RGB" nicht die Steuerungsbefehle überschreiben.

Im Voreinstellungs-Modus funktioniert die Musiksteuerung nicht.

Betriebsfunktionen

Stroboskopeffekt

Dieser Controller verfügt über mehrere Funktionen für die 3 Fader. Eine der Funktionen des mittleren Faders (Fade/Speed/Strobe/Green) ist die Strobe-Funktion. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Drücken Sie auf , bis die entsprechenden LED-Kontrollleuchten aufleuchten.
2. Passen Sie den Fader an den gewünschten Pegel an.
3. Drücken Sie, um zum gewünschten Modus zurückzukehren, auf , bis die entsprechende LED-Kontrollleuchte aus ist.

Diese Funktion kann deaktiviert werden, während sich das Gerät in einem anderen Modus befindet (Voreinstellung, Chases, Makro).

Um diese Funktion zu deaktivieren, muss der Modus aufgerufen werden und der Fader muss auf 0,1M (Stellung ganz unten) stehen. Aktivieren Sie anschließend .

Verdunkelung

Dieser Controller verfügt über eine eigene Blackout-Taste (Verdunkelung). Diese Taste funktioniert zusammen mit dem Schieberegler "Fade/Speed/Strobe/Green". Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Stellen Sie den Schieberegler "Fade/Speed/Strobe/Green" auf den gewünschten Wert, um zu bestimmen, wie schnell die Leuchte ausblendet.
2. Drücken Sie auf , bis die entsprechenden LED-Kontrollleuchten aufleuchten.

Die Verdunkelungsfunktion funktioniert auch dann mit dem Schieberegler "Fade/Speed/Strobe/Green", wenn die Verdunkelung deaktiviert ist.

Die Verdunkelungsfunktion funktioniert nicht, wenn sich der Controller im manuellen RGB-Modus befindet.

Manueller RGB-Modus

Dieser Controller kann mit den Fadern für die Farben Rot, Grün und Blau manuell eine individuelle Farbkombination bestimmen. Zunächst muss jedoch auf gedrückt werden. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Drücken Sie auf , bis die entsprechenden LED-Kontrollleuchten aufleuchten.
2. Stellen Sie den Schieberegler für die Farben Rot, Grün und Blau auf die gewünschten Pegel ein.

Sie können auf drücken, bis die entsprechende LED-Kontrollleuchte aus ist, um diesen Modus zu deaktivieren.

Blackout funktioniert nicht im manuellen RGB-Modus.

Fade/Speed funktioniert nicht im manuellen RGB-Modus.

Musiksteuerung

Dieser Controller verfügt über voreingestellte Chases. Diese Chases werden normalerweise mit dem Speed-Fader ausgelöst. Sie können jedoch auch über das eingebaute Mikrofon ausgelöst werden. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Befolgen Sie die Anweisungen für die Nutzung von Chases im entsprechenden Abschnitt dieser Bedienungsanleitung.

2. Drücken Sie auf , bis die entsprechenden LED-Kontrollleuchten aufleuchten.

3. Passen Sie den Sensitivity-Fader (Empfindlichkeit) an den gewünschten Pegel an (durch Drehung im Uhrzeigersinn erhöht sich die Empfindlichkeit).

Sie können auf drücken, bis die entsprechende LED-Kontrollleuchte aus ist, um diesen Modus zu deaktivieren. Sie können in diesem Modus den Master-Dimmer und die Fade-Zeit mit den entsprechenden Fadern einstellen.

5. ANHANG

DMX - Eine Einführung

Bei einer DMX-Verbindung gibt es insgesamt 512 Kanäle. Kanäle können auf jede erdenkliche Art zugewiesen werden. Ein Gerät, das DMX-Signale empfangen kann, benötigt eine Reihe fortlaufender Kanäle. Der Benutzer muss am Gerät, auf dem anzeigt ist, dass der erste Kanal im Controller reserviert ist, eine Startadresse zuweisen. Es gibt eine Vielzahl unterschiedlicher Typen von DMX-fähigen Geräten, und die Gesamtanzahl der erforderlichen Kanäle kann je nach Gerät variieren. Die Auswahl einer Startadresse sollte im Voraus geplant werden. Kanäle dürfen nie überlappen. Sollte dies der Fall sein, kann es zu einem unregelmäßigen Betrieb der Geräte kommen, deren Startadresse falsch eingestellt wurde. Sie können jedoch mehrere Geräte des gleichen Typs mit der gleichen Startadresse steuern, solange das beabsichtigte Ergebnis eine einheitliche Bewegung ist. Anders ausgedrückt: Die Geräte werden als Slaves zusammengeschlossen und reagieren genau gleich.

DMX-Geräte können Daten über eine Serienschaltung empfangen. Bei einer Serienschaltung wird der Datenausgang (DATA OUT) eines Geräts an den Dateneingang (DATA IN) des nächsten Geräts angeschlossen. Die Reihenfolge der Anschlüsse der Geräte ist ohne Bedeutung und hat keine Auswirkungen auf die Art und Weise, wie der Controller mit den einzelnen Geräten kommuniziert. Verwenden Sie eine Reihenfolge, die eine möglichst einfache und direkte Verkabelung erlaubt. Verbinden Sie die Geräte mit einem abgeschirmten Kabel mit zwei verdrillten Aderpaaren und einem 3-poligen XLR-Stecker an die Buchsen an. Die abgeschirmte Verbindung ist Stift 1 (bzw. Pol 1), während Stift 2 das negative Signal (S-) und Stift 3 ist das positive Signal (S+) der Daten ist.

Allgemeine Wartungsarbeiten

Zum Erhalt der optimalen Leistungsfähigkeit und der Minimierung der Abnutzung sollten Sie Geräte häufig reinigen. Bei der Festlegung dieser Häufigkeit spielen Gebrauch und Umgebung eine wichtige Rolle. Im Allgemeinen sollten Geräte mindestens zweimal pro Monat gereinigt werden. Staubablagerungen reduzieren die Lichtabgabe und können zu Überhitzung führen. Dies kann die Lebensdauer des Leuchtmittels reduzieren und die mechanische Abnutzung beschleunigen. Vergewissern Sie sich vor der Wartung des Geräts, dass dieses ausgeschaltet ist.

1. Trennen Sie das Gerät vom Stromnetz.
2. Verwenden Sie einen Staubsauger (oder Druckluft) sowie eine weiche Bürste, um den Staub in den Lüftungsbereichen zu entfernen.
3. Reinigen Sie, sobald das Gerät abgekühlt ist, alle Linsen mit einem milden Glasreiniger oder mit Isopropylalkohol und einem weichen, faserfreien Baumwolltuch oder Linsenreinigungstuch.
4. Geben Sie die Lösung auf das Tuch und wischen Sie die Rückstände in Richtung der Außenseiten der Linsen ab.
5. Polieren Sie sorgfältig diese optischen Oberflächen, bis alle Schmutzfilme und Fasern verschwunden sind.

Die Reinigung der äußeren Linsen und/oder Spiegel ist periodisch durchzuführen, um eine optimale Lichtabgabe zu gewährleisten. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird. Dampf, Rauchpartikel oder ausgesprochen verunreinigte Umgebungen können zu einer erhöhten Schmutzablagerung auf der Optik führen. Reinigen Sie die Optik mit einem weichen Stofftuch und handelsüblichem Glasreiniger. Reinigen Sie die äußeren Linsen mindestens einmal aller 20 Tage. Reinigen Sie das Gerät mindestens einmal aller 30/60 Tage.

Trocknen Sie die Teile immer sorgfältig nach der Reinigung.

Geräteverknüpfung

Für Lichtshows mit einem oder mehreren Geräten per DMX-Controller oder zum Synchronisieren von Shows an einem oder mehreren Geräten im Master/Slave-Modus benötigen Sie eine serielle Datenverbindung. Die Gesamtanzahl der für alle Geräte in einer seriellen Datenverbindung erforderlichen Kanäle legt die Anzahl der Geräte fest, die die Datenverbindung unterstützen kann.

Geräte mit einer seriellen Datenverbindung müssen in Serie geschaltet werden. Um der Norm EIA-485 zu entsprechen, sollten nicht mehr als 32 Geräte mit einer Datenverbindung verbunden sein. Bei einer Verbindung von mehr als 32 Geräten mit einer seriellen Datenverbindung ohne Verwendung eines optisch isolierten DMX-Splitters kann es zu einer Verschlechterung des digitalen DMX-Signals kommen.

Empfohlene maximale Distanz bei einer seriellen Datenverbindung: 500 m (1640 ft)

Empfohlene maximale Anzahl der Geräte an einer seriellen Datenverbindung: 32

Verkabelung mit Datenkabeln

Um die Geräte miteinander zu verkabeln, benötigen Sie Datenkabel. Sie können die von Chauvet zertifizierten DMX-Datenkabel direkt bei Ihrem Händler/Distributor erwerben oder ein eigenes Kabel einrichten. Wenn Sie ein eigenes Datenkabel einrichten möchten, müssen Sie für die Datenübertragung geeignete Kabel verwenden, die Signale mit einer hohen Qualität übertragen können und nicht anfällig ggü. elektromagnetischen Interferenzen sind.

DMX-Datenkabel

Verwenden Sie ein Belden© 9841, oder ein vergleichbares Kabel, das mit den Spezifikationen für EIA RS-485-Anwendungen konform ist. Standardmäßige Mikrofonkabel können keine DMX-Daten verlässlich über weite Entfernungen übertragen. Das Kabel muss über folgende Eigenschaften verfügen:

Typ: abgeschirmt, mit zwei verdrillten Aderpaaren

Maximaler kapazitiver Widerstand zwischen den Leitern: 30 pF/Fuß

Maximaler kapazitiver Widerstand zwischen Leiter und Abschirmung: 55 pF/Fuß

Maximaler Widerstand: 20 Ohm/1000 Fuß

Nominale Impedanz: 100 bis 140 Ohm

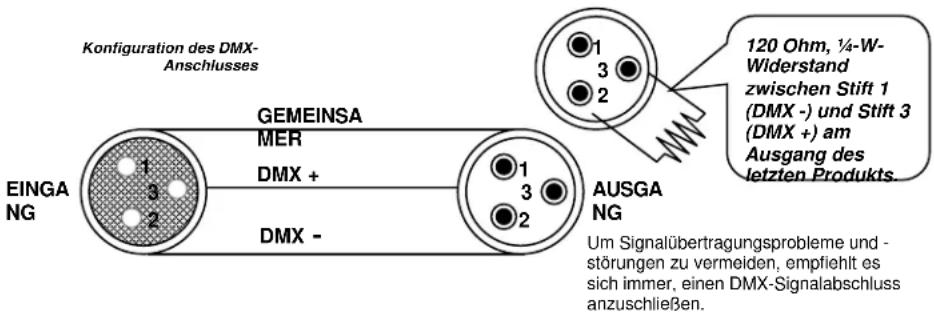

Kabelanschlüsse

Jedes Datenkabel muss an einem Ende einen XLR-Stecker und am anderen Ende eine XLR-Buchse besitzen.

Vermeiden Sie jeglichen Kontakt zwischen der Masse und der Gehäuseerdung der Geräte. Eine Erdung der Masse kann eine Brummschleife erzeugen und zu einem unregelmäßigen Betrieb Ihres Geräts führen. Prüfen Sie alle Kabel mit einem Widerstandsmesser, um ihre korrekte Polarität zu kontrollieren und sicherzustellen, dass zwischen den Stiften oder den Stiften und der Masse kein Kurzschluss besteht.

Tabelle zur Umwandlung von 3-polig auf 5-polig

Wenn Sie einen DMX-Controller mit einem 5-poligen DMX-Anschluss verwenden, benötigen Sie einen Adapter, der von 5 Polen auf 3 Pole umwandelt. Die folgende Tabelle zeigt die richtige Umwandlung an:

TABELLE ZUR UMWANDLUNG VON 3-POLIG AUF 5-POLIG

Kabel	3-polige Buchse (Ausgang)	5-poliger Stecker (Eingang)
Masse / Abschirmung	Pol 1	Pol 1
Negatives (-) Signal	Pol 2	Pol 2
Positives (+) Signal	Pol 3	Pol 3
nicht belegt		Pol 4
nicht belegt		Pol 5

Einrichtung einer seriellen DMX-Datenverbindung

1. Verbinden Sie die 3-polige Steckerseite des DMX-Kabels mit der 3-poligen Buchse des Controllers.
2. Verbinden Sie die 3-polige Buchse des vom Steuergerät kommenden Kabels mit dem 3-poligen Stecker des Eingangs des nächsten Geräts.
3. Verbinden Sie anschließend den Ausgang wie oben dargestellt mit dem Eingang des folgenden Geräts usw.

Universeller DMX-Controller

Einrichten der Startadresse

Dieser DMX-Modus erlaubt die Verwendung eines universellen DMX-Controllers. Jedes Gerät erfordert eine Startadresse von 1\~512. Ein Gerät, das einen oder mehrere Kanäle zur Steuerung benötigt, beginnt, die Daten beim Kanal zu lesen, der durch die Startadresse benannt wird. Ein Gerät, das zum Beispiel sechs DMX-Kanäle nutzt und so adressiert wurde, dass es beim DMX-Kanal 100 startet, liest Daten aus folgenden Kanälen: 100, 101, 102, 103, 104 und 105. Wählen Sie die Startadresse so, dass sich die Kanäle nicht überschneiden, und beachten Sie, dass die für eine künftige Verwendung ausgewählte Startadresse.

Wenn dies das erste Mal ist, dass Sie ein mit einem DMX-Steuerungsprotokoll Gerät adressieren, empfehlen wir, zu Abschnitt "Anhang" vorzublättern, und den Abschnitt "DMX Primer" bei www.chauvetlighting.com zu lesen. Dort finden Sie nützliche Informationen, die Ihnen helfen wird, die Bedienung des Geräts zu verstehen.

Allgemeine Fehlerbehebung

ANZEIGEN	MÖGLICHE URSACHE	MÖGLICHE ABHILFE
Trennschalter/Sicherung löst aus bzw. brennt immer durch	ÜberlastKurzschluss in den stromführenden Kabeln	Prüfen Sie die Gesamtbelastung des elektrischen Stromkreises.Prüfen Sie auf Kurzschluss in den elektrischen Leitungen (intern und/oder extern).
Das Gerätschaltet nicht ein	Kein Strom.Stromkabel locker	Überprüfen Sie, ob an den Eingängen Strom anliegt.Überprüfen Sie das Stromkabel.
Das Gerät reagiert nicht auf DMX	Falsche DMX-AdressierungBeschädigte DMX-KabelFalsche Polaritätseinstellungen am ControllerLockere DMX-KabelFehlerhafte DMX-SchnittstelleFehlerhafte Hauptplatine	Überprüfen Sie das Bedienfeld und die Adressierung des Geräts.Überprüfen Sie die DMX-Kabel.Überprüfen Sie die Polaritätseinstellungen am Controller.Überprüfen Sie die Kabelverbindungen.Tauschen Sie den DMX-Eingang aus.Tauschen Sie die Hauptplatine aus.
Signalverlust	Keine DMX-KabelSpringende SignaleLanges Kabel/Signal mit niedrigem PegelZu viele GeräteInterferenz von den Wechselstromdrähten	Verwenden Sie ausschließlich DMX-kompatible Kabel.Installieren Sie wie vorgeschlagen Leitungsabschlüsse.Installieren Sie unmittelbar nach dem Gerät mit einem starken Signal einen Verstärker.Installieren Sie einen optisch gekoppelten DMX-Splitter nach Gerät Nr. 32.Halten Sie die DMX-Kabel getrennt von den Stromkabeln oder den Schwarzlichtern.

Sollten nach Durchführung dieser Abhilfemaßnahmen immer noch Probleme auftreten, wenden Sie sich an den Technischen Support von Chauvet.

Rücksendungen

Waren sind unfrei und in der Originalverpackung zurückgesandt werden; Rückholzettel werden nicht ausgestellt. Das Paket muss gut leserlich mit einer Warenrücksendegenehmigungsnummer (RMA) versehen sein. Ohne RMA zurückgesandte Waren werden nicht angenommen. Wenden Sie sich an Chauvet, um vor dem Versand des Geräts eine RMA anzufordern. Seien Sie darauf vorbereitet, die Modellnummer, Seriennummer und eine kurze Beschreibung des Grundes für das Zurückschicken angeben zu können. Das Gerät muss ordnungsgemäß verpackt sein; Schäden, die durch unsachgemäßes Verpacken entstanden sind, liegen in der Verantwortung des Kunden. Wir empfehlen eine sachgemäße UPS-Verpackung oder eine Verpackung in doppelter Box als sichere Art der Verpackung.

Chauvet behält sich das Recht vor, nach eigenem Ermessen über Reparatur oder Ersatz der Ware zu befinden.

Wenn Sie eine RMA erhalten haben, schreiben Sie klar und deutlich folgende Informationen auf einen Bogen Papier und legen ihn in die Verpackung:

1. Ihr Name
2. Ihre Adresse
3. Ihre Telefonnummer
4. RMA-Nr.
5. Eine kurze Beschreibung der Symptome

Schadensmeldung

Bei etwaigen Transportschäden haftet das Transportunternehmen; daher ist bei Schäden unmittelbar nach Erhalt der Waren das Transportunternehmen darüber in Kenntnis zu setzen. Der Kunde ist bei etwaigen Transportschäden verantwortlich für die Schadensmeldung und die Geltendmachung von Schadensersatzforderungen gegenüber dem Transportunternehmen. Bei anderen Forderungen, wie z. B. bei fehlenden Komponenten oder Teilen, Schäden, die nicht durch den Transport entstanden sind, muss der Anspruch innerhalb von sieben (7) Tagen ab Erhalt der Waren geltend gemacht werden.

Technische Daten

GEWICHTE & ABMESSUNGEN

Länge....5,5 in (140 mm)
Breite 8,3 in (210 mm)
Höhe 2,1 in (52 mm)
Gewicht....2 lbs (0,9 kg)

LEISTUNGSAUFNAHME

Betriebstemperaturbereich DC 12 V, max. 500 mA

Spannungsadapter (extern: 100\~240 VAC; 50/60 Hz; Eingang 0,4 A) (12 VDC; Ausgang 1 A) Bereitgestellt

WÄRMEENTWICKLUNG

Maximale Umgebungstemperatur 113 °F (45 °C)

STEUERUNG UND PROGRAMMIERUNG

Blitzfrequenz 0-33 Hz

Datenausgang....3-polige XLR-Buchse mit Verriegelung

Stiftkonfiguration für Daten.... Pin 1 Abschirmung, Pin 2 (-), Pin 3 (+)

Protokolle......DMX-512 USITT

BESTELLINFORMATIONEN

Obey 3 Controller OBEY3

GARANTIEINFORMATIONEN

Garantie 2-jährige eingeschränkte Garantie

KONTAKT

WORLD HEADQUARTERS

Allgemeine Informationen

Anschrift: 5200 NW 108th Avenue

Sunrise, FL 33351

Tel.: [phone]

Fax: [phone]

kostenfrei: [phone]

EUROPE

Allgemeine Informationen

Anschrift:Stokstraat 18

9770 Kruishoutem

Belgium

Tel.: [phone]

Allgemeine Informationen

Anschrift: Unit 1C

Tel.: [phone]

Fax: [phone]

MEXIKO - Chauvet Mexiko

Allgemeine Informationen

Kunden außerhalb der USA, GB, Irland, Mexiko, oder Benelux wenden sich an ihren Lieferanten. Befolgen Sie die Anweisungen zum Erhalt von Unterstützung oder zur Rückgabe eines Produkts. Um zu den Kontaktdaten zu gelangen, besuchen Sie bitte unsere Website.

1. VOORDAT U BEGINT

Wat is er inbegrepen

Gegegevensbekabeling

GEWICHT EN AFMETINGEN

Lengte....140 mm
Breedte 210 mm
Hoogte 52 mm
Gewicht....0,9 kg

VERMOGEN

Bedrijfsbereik ....DC 12 V, 500 mA max Spanningsadapter (extern: 100\~240 VAC; 50/60 Hz; 0,4 A ingang) (12 VDC; 1 A uitgang)Meegeleverd

THERMISCH
