Tipo de producto	Control remoto para iluminación DMX
Marca	Chauvet
Modelo	Obey 3
Alimentación	12 V CC, 500 mA (adaptador incluido 100-240 V CA / 12 V CC 1 A)
Dimensiones (L × An × Al)	210 × 140 × 52 mm
Peso	0,9 kg
Protocolo DMX	DMX-512 USITT
Salida DMX	Conector XLR de 3 pines hembra
Canales DMX controlables	512 canales
Funciones principales	Preajustes, Chase, Macros, Estroboscopio, Negro general, RGB manual, Activación por sonido
Frecuencia del estroboscopio	0 a 33 Hz
Uso	Solo interior
Temperatura ambiente máxima	40 °C
Mantenimiento y limpieza	Desconectar antes de limpiar. Usar una aspiradora y un paño suave con limpiacristales o alcohol isopropílico. Limpiar las superficies externas cada 30-60 días.
Instrucciones de seguridad	No exponer a la humedad. No conectar a un atenuador. Desconectar si no se usa. Mantener una ventilación de al menos 50 cm.
Contenido del paquete	1 × Obey 3, 1 × adaptador, 1 × tarjeta de garantía, 1 × manual de usuario
Garantía	Garantía limitada de 2 años
Fabricante	Chauvet (EE.UU.)
Soporte técnico	[phone] (EE.UU.) o contactar al distribuidor

Preguntas frecuentes - Obey 3 Chauvet

¿Cómo conectar varios dispositivos DMX al controlador Obey 3?

Conecte los dispositivos en cadena: conecte la salida DMX del controlador a la entrada DMX del primer dispositivo, luego la salida de este a la entrada del siguiente, y así sucesivamente. Use cables XLR de 3 pines blindados. No exceda de 32 dispositivos en una misma línea sin un repartidor DMX.

¿Cómo ajustar la dirección de inicio de un dispositivo DMX?

La dirección de inicio se ajusta en el dispositivo mismo (mediante sus interruptores DIP o su menú). Debe corresponder al primer canal DMX que usará el dispositivo. Por ejemplo, si un proyector usa 6 canales y usted define la dirección 100, ocupará los canales 100 a 105. Evite superposiciones.

¿Cómo usar el modo preajuste (preset)?

Presione el botón "Preajuste" hasta que el LED se encienda. Use el potenciómetro Fundido/Velocidad/Estroboscopio/Verde para ajustar el retardo de fundido, luego el potenciómetro Atenuador maestro/Azul para la intensidad. Finalmente, presione uno de los 9 botones de color preajustado.

¿Cómo activar el modo chase?

Presione el botón "Chase" hasta que el LED se encienda. Ajuste el potenciómetro Fundido/Velocidad/Estroboscopio/Verde para la velocidad, luego gire el potenciómetro Chase/Macro/Rojo para elegir una combinación de colores. También puede activar el sonido mediante el botón Sound Activation.

¿Cómo obtener un color personalizado en modo RGB manual?

Presione el botón "RGB manual" hasta que el LED se encienda. Use los tres potenciómetros (Rojo, Verde, Azul) para ajustar cada canal. El Negro general y las funciones de fundido no están disponibles en este modo.

¿Cómo usar la función estroboscopio?

Presione el botón "Estroboscopio" hasta que el LED se encienda. Ajuste el potenciómetro del medio (Fundido/Velocidad/Estroboscopio/Verde) para controlar la frecuencia (0 a 33 Hz). Para desactivar, vuelva el potenciómetro a cero y presione nuevamente el botón.

¿Qué hacer si el controlador no responde a los comandos DMX?

Primero verifique el direccionamiento DMX de sus dispositivos. Asegúrese de que los cables DMX estén en buen estado y correctamente conectados. Verifique la polaridad en el controlador. Si el problema persiste, pruebe con otro cable o contacte al soporte técnico.

¿Cómo mantener el controlador Obey 3?

Desconecte el dispositivo antes de limpiar. Use una aspiradora para quitar el polvo de las ventilaciones. Limpie las superficies con un paño suave y limpiacristales o alcohol isopropílico. Realice una limpieza completa cada 30 a 60 días.

¿Se puede usar el controlador en exteriores?

No, el Obey 3 está diseñado solo para uso en interiores. No lo exponga a la lluvia o la humedad para evitar riesgos de incendio o descarga eléctrica.

¿Cómo obtener una traducción del manual de usuario?

En el sitio de la noticia, puede solicitar una traducción seleccionando su idioma y proporcionando su dirección de correo electrónico. Se le enviará un archivo traducido sujeto a disponibilidad.

MANUAL DE USUARIO Obey 3 Chauvet

1. ANTES DE EMPEZAR 19

QUÉ VA INCLUIDO....19

INSTRUCCIONES DE DESEMBALAJE 19

CONVENCIONES DEL MANUAL 19

ICONOS....19

INSTRUCCIONES DE SEGURIDAD....20

2. INTRODUCCIÓN.... 21

VISIÓN GENERAL DEL PRODUCTO 21

3. INSTALACIÓN 22

CORRIENTE ALTERNA....22

MONTAJE 22

Orientación 22

Instalación 22

4. INSTRUCCIONES DE FUNCIONAMIENTO 22

Funcionamiento preconfigurado....23

Funcionamiento de secuencias....23

Funcionamiento de macro....23

FUNCIONES OPERATIVAS....24

Estroboscopio 24

Blackout....24

RGB manual 24

Sonido 24

1. APÉNDICE....25

MANUAL DMX 25

MANTENIMIENTO GENERAL 25

ENLAZAR APARATOS....26

Cableado de datos....26

Cable de datos DMX 26

Conectores del cable 26

Tabla de conversión de 3 pines a 5 pines 27

Configurar un enlace de datos en serie DMX 27

CONFIGURAR LA DIRECCIÓN DE INICIO 27

RESOLUCIÓN DE PROBLEMAS GENERALES 27

PROCEDIMIENTO DE DEVOLUCIÓN 29

RECLAMACIONES....29

ESPECIFICACIONES TÉCNICAS 29

CONTACTO 30

1. AVANT DE COMMENCER....31

CONTENU 31

INSTRUCTIONS DE DÉBALLAGE 31

La información y especificaciones contenidas en este documento están sujetas a cambio sin previo aviso. Chauvet no asume responsabilidad de ningún tipo por cualquier error u omisión que pueda aparecer en este manual.

© Copyright 2017 Chauvet. Todos los derechos reservados

Impreso en la R. P. China.

Publicación en formato electrónico por Chauvet en EE. UU.

Address:Av. de las Partidas 34, 3-B

ÿ 1 x Obey 3
ÿ 1 x fuente de alimentación
ÿ 1 x tarjeta de garantía
ÿ 1 x manual de usuario

Instrucciones de desembalaje

Inmediatamente después de recibir un dispositivo, desembale con cuidado la caja, compruebe el contenido para asegurarse de que están presentes todas las piezas y de que se han recibido en buen estado. Si cualquier elemento parece dañado a causa del transporte o la propia caja muestra signos de manipulación inadecuada, notifiquelo inmediatamente al expedidor y quédese con el material de embalaje para su inspección. Guarde la caja y todos los materiales de embalaje. En caso de que el dispositivo tenga que devolverse a la fábrica, es importante que la devolución del dispositivo se realice en la misma caja y embalaje originales de fábrica.

Convenciones del manual

Los manuales de Chauvet usan las siguientes convenciones para diferenciar ciertos tipos de información del texto normal.

CONVENCIÓN	SIGNIFICADO
[10]	Un conmutador DIP para configurar
	Una tecla que se tiene que pulsar en el panel de control del aparato
1–512 Un rango de valores
50/60	Un conjunto de valores de los cuales solo se puede escoger uno
Configuración	Una opción de menú que no se modifica (por ejemplo, mostrar el modo de funcionamiento/estado actual)
MENÚ>Configuración	Una secuencia de opciones de menú que ha de seguirse
ON	Un valor que se tiene que introducir o seleccionar

Iconos

Este manual utiliza los siguientes iconos para indicar qué información requiere especial atención por parte del usuario.

ICONOS	SIGNIFICADO
	Este párrafo contiene información crítica sobre instalación, configuración o funcionamiento. Hacer caso omiso de esta información puede provocar que este aparato no funcione en parte o totalmente, se averíe o cause daños al usuario.
	Este párrafo contiene información importante sobre la instalación o la configuración. Hacer caso omiso de esta información puede provocar que el aparato no funcione correctamente.
	Este apartado le recuerda información útil, pero no crítica.

Instrucciones de seguridad

Por favor, lea estas instrucciones atentamente. Incluyen información importante de seguridad sobre la instalación, uso y mantenimiento de este producto.

• Guarde este Manual de usuario para futuras consultas. Si vende esta unidad a otro usuario, asegúrese de que este recibe también este libreto de instrucciones.
• Asegúrese siempre de que conecta el producto a la tensión adecuada, y de que la tensión de la línea a la que está conectándolo no es superior a la establecida en la impresión o en el panel posterior del aparato.
  ¡Este producto está destinado al uso en interiores solamente! Para evitar riesgos de incendio o descarga, no exponga el aparato a la lluvia o la humedad.
• Asegúrese de que no hay materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• La unidad debe instalarse en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes. Asegúrese de que no se han bloqueado las ranuras de ventilación.
• La máxima temperatura ambiente (Ta) es de 104 °F (40 °C). No haga funcionar el aparato a temperaturas más altas que esta.
• En caso de un problema grave de funcionamiento, deje de usar la unidad inmediatamente. Nunca intente reparar el producto por usted mismo. Las reparaciones llevadas a cabo por personal no cualificado pueden provocar averías o funcionamiento defectuoso. Póngase en contacto con el centro de asistencia técnica autorizado más cercano.
• Nunca conecte el dispositivo a un regulador de intensidad.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

2. INTRODUCCIÓN

Visión general del producto

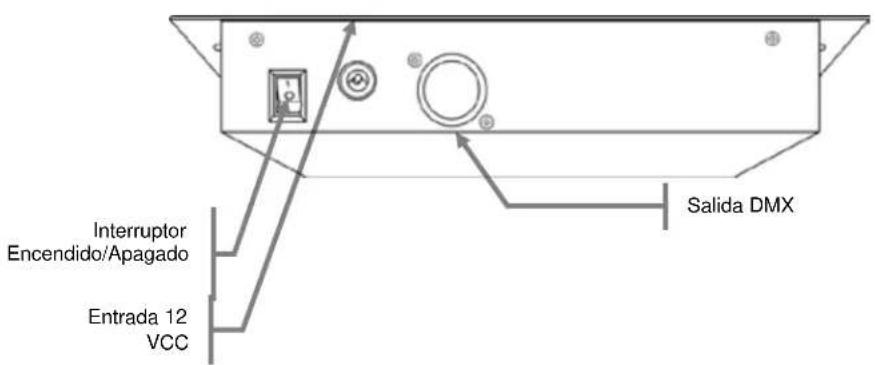

Panel posterior

3. INSTALACIÓN

Corriente alterna

Este aparato funciona a 12 VCC, 500 mA. Antes de enchufar la unidad, asegúrese de que la tensión de la fuente de alimentación a la que está conectándola es correcta.

- Conecte siempre el aparato a un circuito conmutado. Nunca conecte el aparato a un reostato (resistor variable) o circuito de atenuación, incluso si el canal del reostato o el canal del atenuador sirven solo como conmutador de 0 a 100%.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Para determinar las necesidades de alimentación para un aparato en concreto, vea la etiqueta pegada a la placa posterior del aparato o consulta la tabla de especificaciones del aparato. La especificación de corriente de un aparato listada indica su consumo de corriente promedio en condiciones normales.

Montaje

Orientación

El Obey 3 puede montarse en cualquier posición segura, mientras haya espacio adecuado para la ventilación.

Instalación

Vea el dibujo de abajo, que muestra la parte posterior del controlador. Se detallan las dimensiones para el montaje. Esto le ayudará a colocar los agujeros para la instalación.

Modos de funcionamiento

Funcionamiento preconfigurado

El controlador tiene macros de color preconfiguradas. Hay nueve macros de color entre las que escoger, a las que se puede acceder mediante los nueve botones de preconfiguración. Vea las instrucciones de abajo para este tipo de funcionamiento.

1. Pulse hasta que se enciendan las luces del indicador LED correspondiente.
2. Ajuste el deslizador de fade/velocidad/estroboscopio/verde al nivel deseado para configurar el tiempo de fade.
3. Ajuste el deslizador de atenuador maestro/azul al nivel deseado.
4. Seleccione una de las nueve macros de color preconfiguradas.
5. El tiempo de fade y la atenuación se pueden volver a ajustar ahora.

• Asegúrese de que las funciones Estroboscopio, Blackout y RGB manual no están anulando los controles.
  • El sonido no funcionará en Modo preconfigurado.

Funcionamiento de secuencias

Este controlador tiene secuencias de color preconfiguradas, que irán cambiando entre un color y otro. Existen varias combinaciones de color entre las que escoger. Vea las instrucciones de abajo para este tipo de funcionamiento.

1. Pulse hasta que se enciendan las luces del indicador LED correspondiente.
2. Ajuste el deslizador de fade/velocidad/estroboscopio/verde al nivel deseado para configurar el tiempo de fade.
3. Ajuste el deslizador de atenuador maestro/azul al nivel deseado.
4. Utilizando el deslizador de secuencias/macro/rojo, seleccione una de las combinaciones de color.
5. El tiempo de fade y la atenuación se pueden volver a ajustar ahora.

• Existen varias combinaciones de color que se pueden descubrir moviendo el deslizador de secuencias/macro/rojo por todo su recorrido.
• Asegúrese de que las funciones Estroboscopio, Blackout y RGB manual no están anulando los controles.
• El sonido funcionará en Modo preconfigurado.

Funcionamiento de macro

El controlador tiene macros de color preconfiguradas. Esta es una selección de color estático, es decir, que no habrá secuencia, movimiento ni flujo de color de ninguna clase. Hay varias macros de color entre las que escoger, a las que se puede acceder mediante el deslizador de secuencias/macros. Vea las instrucciones de abajo para este tipo de funcionamiento.

1. Pulse hasta que se enciendan las luces del indicador LED correspondiente.
2. Ajuste el deslizador de fade/velocidad/estroboscopio/verde al nivel deseado.
3. Ajuste el deslizador de atenuador maestro/azul al nivel deseado.
4. Utilizando el deslizador de secuencias/macro/rojo, seleccione una de las macros de color.
5. El tiempo de fade y la atenuación se pueden volver a ajustar ahora.

Asegúrese de que las funciones Estroboscopio, Blackout y RGB manual no están anulando los controles.

El sonido no funcionará en Modo preconfigurado.

Funciones operativas

Estroboscopio

Este controlador tiene múltiples funciones para los 3 deslizadores. Una de las funciones para el deslizador medio (fade/velocidad/estroboscopio/verde) es la de estroboscopio. Vea las instrucciones de abajo para este tipo de funcionamiento.

1. Pulse hasta que se enciendan las luces del indicador LED correspondiente.
2. Ajuste el deslizador al nivel deseado.
3. Para volver al modo deseado, pulse hasta que se apague el indicador LED correspondiente.

Esta función se puede activar mientras se opera en cualquier otro modo (preconfigurado, secuencias, macro).

Para desactivar esta función, se ha de entrar en el modo y el deslizador se debe ajustar en 0.1 M (del todo hacia abajo). Luego, desactive .

Blackout

Este controlador tiene un botón de blackout dedicado. Este botón funciona en conjunción con el deslizador de fade/velocidad/estroboscopio/verde. Vea las instrucciones de abajo para este tipo de funcionamiento.

1. Ajuste el deslizador de fade/velocidad/estroboscopio/verde al valor deseado para determinar cómo de rápido harán las luces el fade out.
2. Pulse hasta que se enciendan las luces del indicador LED correspondiente.

La función de blackout funcionará con el deslizador de fade/velocidad/estroboscopio/verde al deshabilitar el blackout.

La función de blackout no funcionará cuando el controlador esté en modo RGB manual.

RGB manual

Este controlador tiene la capacidad de que pueda escoger una combinación de color personalizada manualmente usando los deslizadores Rojo, Verde y Azul. Sin embargo, se tiene que pulsar primero . Vea las instrucciones de abajo para este tipo de funcionamiento.

1. Pulse hasta que se enciendan las luces del indicador LED correspondiente.
2. Ajuste los deslizadores Rojo, Verde y Azul a los niveles deseados.

Puede pulsar hasta que el indicador LED correspondiente esté apagado para deshabilitar este modo.

El Blackout no funcionará en la función RGB manual.

Fade/Velocidad no funcionará en la función RGB manual.

Sonido

El controlador tiene secuencias preconfiguradas. Estas secuencias se activan normalmente utilizando el deslizador de velocidad. Sin embargo, se pueden activar también utilizando el micrófono integrado. Vea las instrucciones de abajo para este tipo de funcionamiento.

1. Siga las instrucciones para trabajar con secuencias en la sección correspondiente de este manual.
2. Pulse hasta que se enciendan las luces del indicador LED correspondiente.
3. Ajuste el deslizador de sensibilidad al nivel deseado (gire en sentido horario para aumentar la sensibilidad).

Puede pulsar hasta que el indicador LED correspondiente esté apagado para deshabilitar este modo. Puede ajustar el atenuador maestro y el tiempo de fade en este modo con los deslizadores correspondientes.

5. APÉNDICE

Manual DMX

Hay 512 canales en una conexión DMX. Los canales pueden asignarse de cualquier modo. Un aparato capaz de recibir DMX necesitará un canal o varios canales en secuencia. El usuario debe asignar una dirección de inicio en el aparato que indique el primer canal reservado en el controlador. Existen muchos tipos diferentes de aparatos controlables por DMX y todos pueden variar en cuanto al número de canales totales que necesitan. Se debe planear con antelación la elección de una dirección de inicio. Los canales no deben nunca solaparse. Si lo hacen, el funcionamiento de los aparatos cuya dirección de inicio se configuró de forma incorrecta será errático. Sin embargo, puede controlar varios aparatos del mismo tipo usando la misma dirección de inicio si pretende que se muevan o funcionen al unísono. En otra palabras, los aparatos funcionarán como esclavos y responderán exactamente de la misma forma.

Los aparatos DMX están diseñados para recibir datos a través de una conexión en cadena en serie. Una conexión en cadena es en la que la SALIDA DE DATOS de un aparato se conecta con la ENTRADA DE DATOS del aparato siguiente. El orden en que se conectan los aparatos no es importante y no tiene efecto sobre la forma en que un controlador se comunica con cada uno de ellos. Utilice un orden que le proporcione el cableado más sencillo y directo. Conecte los aparatos utilizando cable de par trenzado apantallado de dos conductores, con conectores XLR de tres pines macho a hembra. La conexión apantallada es el pin 1, mientras que el pin 2 es datos negativo (S-) y el pin 3 es datos positivo (S+).

Mantenimiento general

Para mantener un rendimiento óptimo y minimizar el desgaste, los dispositivos han de limpiarse con frecuencia. El uso y el entorno pueden influir para determinar la frecuencia. Como norma general, los dispositivos deben limpiarse al menos dos veces al mes. El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar sobrecalentamiento. Esto puede conducir a una reducción de la vida de la lámpara e incrementar el desgaste mecánico. Asegúrese de apagar el aparato antes de llevar a cabo el mantenimiento.

1. Desenchufe el dispositivo de la alimentación.
2. Use un aspirador o compresor de aire y un cepillo suave para quitar el polvo depositado en los orificios de aireación.
3. Limpie todo el cristal cuando el dispositivo esté frío con una solución suave de limpiacristales o alcohol isopropílico y un paño suave del algodón que no deje pelusa o paño de gafas.
4. Aplique la solución en el paño o gamuza y arrastre el polvo y la suciedad a la parte externa de la lente.
5. Con cuidado, frote las superficies ópticas hasta que no quede turbiedad ni pelusas.

La limpieza de las lentes ópticas externas y/o espejos debe realizarse periódicamente para optimizar la emisión de luz. La frecuencia de la limpieza depende del ambiente en el que funcione el aparato. Entornos húmedos, con humo o particularmente sucios pueden causar una mayor acumulación de suciedad en la óptica de la unidad. Limpie con un paño suave usando líquido normal para limpiar cristales. Limpie la óptica externa al menos cada 20 días. Limpie el aparato al menos cada 30/60 días.

Seque siempre las piezas cuidadosamente después de limpiarlas.

Enlazar aparatos

Necesitará un cable de enlace serie para realizar espectáculos de luces de uno o más aparatos utilizando un controlador DMX o para realizar espectáculos sincronizados sobre dos o más aparatos configurados para funcionamiento maestro/esclavo. El número de canales combinado necesario para que todos los aparatos de un enlace de datos en serie determina el número de aparatos que puede admitir el enlace de datos.

Los aparatos en un enlace de datos en serie deben conectarse en cadena en una sola línea. Para cumplir con la normativa EIA-485, no se deben conectar más de 32 aparatos en un enlace de datos. Conectar más de 32 aparatos en un enlace de datos en serie sin utilizar un splitter DMX con aislamiento óptico puede provocar el deterioro de la señal DMX digital.

Máxima distancia recomendada para enlace de datos en serie: 500 m (1640 ft)

Máximo número recomendado de aparatos en un enlace de datos en serie: 32

Cableado de datos

Para enlazar aparatos debe conseguir cables de datos. Puede adquirir cables certificados Chauvet directamente de un proveedor/distribuidor o fabricar su propio cable. Si escoge crear su propio cable, utilice cable para datos que pueda transportar una señal de alta calidad y que sea lo menos propenso posible a interferencias electromagnéticas.

Cable de datos DMX

Utilice un Belden© 9841 o cable equivalente, que cumpla con las especificaciones para aplicaciones EIA RS-485. Los cables de micrófono estándar no pueden transmitir datos DMX de forma fiable en largas distancias. El cable debe tener las siguientes características:

Tipo:	apantallado, par trenzado de 2 conductores
Máxima capacitancia entre conductores:	30 pF/pie
Máxima capacitancia entre conductor y pantalla:	55 pF/pie
Máxima resistencia: 20 ohmios/1000 pies
Impedancia nominal:	100 ~ 140 ohmios

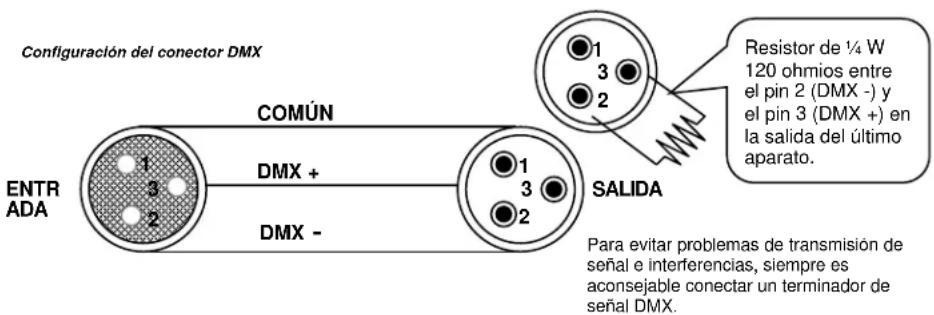

Conectores del cable

El cableado debe tener un conector XLR macho en un extremo y un conector XLR hembra en el otro.

No permita contacto entre el común y la toma de tierra de la carcasa del aparato. Conectar a tierra el común puede causar un bucle de tierra, y su aparato se comportaría de forma irregular. Pruebe los cables con un óhmetro para verificar la polaridad correcta y para asegurarse de que los pines no están conectados a tierra y de que no hay cortocircuito entre ellos o con la pantalla.

Tabla de conversión de 3 pines a 5 pines

Si usa un controlador con un conector de salida DMX de 5 pines, necesitará usar un adaptador de 5 pines a 3 pines. La tabla inferior detalla una conversión de cable adecuada:

TABLA DE CONVERSIÓN DE 3 PINES A 5 PINES

Conductor	3 Pines Hembra (Salida)	5 Pines Macho (Entrada)
Tierra/Pantalla	Pin 1	Pin 1
Señal de datos (-)	Pin 2	Pin 2
Señal de datos (+)	Pin 3	Pin 3
Sin usar		Pin 4
Sin usar		Pin 5

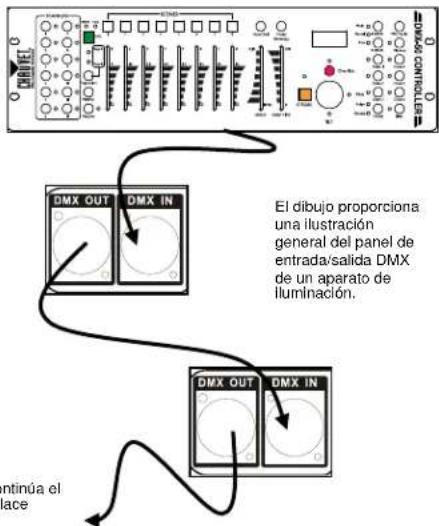

Configurar un enlace de datos en serie DMX

1. Conectar el lado del conector de 3 pines (macho) del cable DMX al conector de 3 pines (hembra) de la salida del controlador.
2. Conectar el extremo del cable procedente del controlador que tiene un conector de 3 pines (hembra) al conector de entrada del siguiente aparato que tiene un conector de 3 pines (macho).
3. Luego, siga conectando, como se indica arriba, desde la salida a la entrada del siguiente aparato, y así sucesivamente.

Controlador DMX universal

Configurar la dirección de inicio

Este modo DMX habilita el uso de un dispositivo controlador DMX universal. Cada aparato necesita una dirección de inicio entre 1 y 512. Un aparato necesita uno o más canales para que el control empiece a leer los datos en el canal que le indica la dirección de inicio. Por ejemplo, un dispositivo que utiliza seis canales DMX y al

dirección de inicio en el canal DMX 100, leerá datos desde los canales: 100, 101, 102, 103, 104 y 105. Escoja direcciones de inicio de forma que los canales utilizados no se solapen, y apunte la dirección de inicio escogida para consultarla más adelante.

Si es la primera vez que asigna direcciones a un aparato usando el protocolo de control DMX, le sugerimos que salte al apartado Apéndice, y lea el epígrafe Manual DMX disponible desde el sitio web www.chauvetlighting.com. Contiene información muy útil para comprender cómo se utiliza.

Resolución de problemas generales

SÍNTOMA	CAUSA(S) POSIBLE(S)	CAUSA(S) POSIBLE(S)
El disyuntor/fusible se sigue fundiendo	Carga de circuito excesivaCortocircuito en los cables de alimentación	Compruebe la carga total sobre el circuito eléctrico.Compruebe si hay un corto en el cableado eléctrico (interno o externo)
El dispositivo no se enciende	Sin alimentaciónQuite el cable de alimentación	Compruebe la toma de alimentación principal.Compruebe el cable de alimentación
El aparato no responde al DMX	Asignación de dirección DMX erróneaCables DMX dañadosConfiguración incorrecta de lapolaridad en el controladorQuite los cables DMXInterfaz DMX defectuosaCircuito impreso principal defectuoso	Compruebe el panel de control y la dirección de la unidadCompruebe los cables DMXCompruebe el estado del interruptor de polaridad en elcontroladorCompruebe las conexiones de cableSustituya la entrada DMXSustituya el circuito impreso principal
Pérdida de señal	Cables no DMXSeñales reflejadasCable largo / Bajo nivel de señalDemasiados aparatosInterferencia de los cables de CA	Utilice solamente cables compatibles con DMXInstale un terminador, como se sugiere.Instale un amplificador justo después de un aparato con señal fuerte.Instale un splitter DMX con optoacoplador después de la unidad n.o 32Mantenga los cables DMX separados de los cables de alimentación o luces posteriores.

Si el problema persiste después de haber intentado las soluciones anteriores, póngase en contacto con el Servicio técnico de Chauvet.

Procedimiento de devolución

La mercancía devuelta se debe enviar con portes pagados y en el embalaje original; no se expedirán etiquetas de devolución. El embalaje se debe etiquetar con claridad con un número de autorización de devolución de la mercancía (N.º RMA). Los productos devueltos sin el n.º RMA se rechazarán. Llame a Chauvet y pida un n.º RMA antes de enviar el aparato. Esté preparado para proporcionar el número de modelo, número de serie y una breve descripción de la causa de la devolución. Asegúrese de embalar el aparato adecuadamente; cualquier daño en el transporte a causa de un embalaje inadecuado es responsabilidad del cliente. Como sugerencia, embalaje UPS apropiado o doble caja son métodos siempre seguros para utilizar.

Chauvet se reserva el derecho de usar su propio criterio para reparar o reemplazar productos.

Si ha recibido un n.º RMA, por favor incluya la siguiente información en una hoja de papel dentro de la caja:

1) Su nombre
2) Su dirección
3) Su número de teléfono
4) N RMA
5) Una breve descripción de los síntomas

Reclamaciones

El daño producido en el transporte es responsabilidad del expedidor; por tanto, se debe informar del daño al transportista a la recepción de la mercancía. Es responsabilidad del cliente notificar y enviar reclamaciones con el expedidor en caso de que un aparato resulte dañado a causa del transporte. Cualquier otra reclamación por motivos como piezas/componentes que faltan, daños de los que no se ha informado al expedidor y daños no evidentes, se debe realizar en un plazo de siete (7) desde la recepción de la mercancía.

Especificaciones técnicas

PESO Y DIMENSIONES

Longitud 5,5 in (140 mm)

Anchura 8,3 in (210 mm)

Altura 2,1 in (52 mm)

Peso 2 lb (0,9 kg)

ALIMENTACIÓN

Rango operativo....CC 12 V 500 mA máx.

Adaptador de tensión (externo: 100\~240 VCA; 50/60 Hz; 0,4 A entrada) (12 VCC; 1 A salida) suministrado

TÉRMICAS

Máxima temperatura ambiente....104 °F (40 °C)

CONTROL Y PROGRAMACIÓN

Frecuencia estroboscopio 0–33 Hz

Salida datos ......conector chasis hembra XLR de 3 pines con enclavamiento

Configuración pin datos....pin 1 pantalla, pin 2 (-), pin 3 (+)

Protocolos......DMX-512 USITT

INFORMACIÓN DE PEDIDOS

Obey 3 Controller....OBEY3

INFORMACIÓN DE GARANTÍA

Garantía...... Garantía limitada de 2 años

CONTACTO

OFICINA CENTRAL

Información General

Dirección: 5200 NW 108th Avenue

Sunrise, FL 33351

Voz: [phone]

Fax: [phone]

Número

gratuito: [phone]

EUROPE

Información General

Dirección: Stokstraat 18

9770 Kruishoutem

Belgium

Voz: [phone]

Información General

Dirección: Unit 1C

Dirección: Av. De las Partidas 34, 3-B

(Entrar en Calle 2)

Zona Industrial Lerma

Lerma, México C.P. 52000

Voz: [phone]

Servicio Técnico

Voz: [phone]

Fax: [phone]

Email: [e-mail]

World Wide Web www.chauvetlighting.com

Servicio Técnico

Email: [e-mail]

World Wide Web www.chauvetlighting.eu

Servicio Técnico

Email: [e-mail]

World Wide Web www.chauvetlighting.co.uk

Servicio Técnico

Email: [e-mail]

World Wide Web www.chauvet.com.mx

Fuera de EE.UU., Reino Unido, Irlanda, México o Benelux, póngase en contacto con su proveedor. Siga sus instrucciones para pedir soporte o para devolver un producto. Visite http://www.chauvetlighting.com para detalles de contacto.

1. AVANT DE COMMENCER

Contenu

Adresse: Av. de las Partidas 34, 3-B

Zona Industrial Lerma

Lerma, Mexico C.P. 52000

Téléphone: [phone]

Support Technique

E-mail: [e-mail]

Site Web www.chauvet.com.mx

Anschrift: Av. De las Partidas 34, 3-B

Zona Industrial Lerma

Lerma, Mexico C.P. 52000

Tel.: [phone]

Technischer Support

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

World Wide Web www.chauvetlighting.com

Technischer Support

E-Mail: [e-mail]

World Wide Web www.chauvetlighting.eu

Technischer Support

E-Mail: [e-mail]

World Wide Web

www.chauvetlighting.co.uk

Technischer Support

E-Mail: [e-mail]

World Wide Web www.chauvet.com.mx

Adres: Av. De las Partidas 34, 3-B

Zona Industrial Lerma

Lerma, Mexico C.P. 52000

Bandopname: [phone]

Technische support

Bandopname: [phone]

Fax: [phone]

E-mail: [e-mail]

World Wide Web www.chauvetlighting.com

Technische support

E-mail: [e-mail]

World Wide Web www.chauvetlighting.eu

Technische support

E-mail: [e-mail]

World Wide Web www.chauvetlighting.co.uk

Technische support

E-mail: [e-mail]

World Wide Web www.chauvet.com.mx
