Type de produit	Télécommande pour éclairage DMX
Marque	Chauvet
Modèle	Obey 3
Alimentation	12 V CC, 500 mA (adaptateur fourni 100-240 V CA / 12 V CC 1 A)
Dimensions (L × l × h)	210 × 140 × 52 mm
Poids	0,9 kg
Protocole DMX	DMX-512 USITT
Sortie DMX	Connecteur XLR 3 broches femelle
Canaux DMX contrôlables	512 canaux
Fonctions principales	Préréglages, Chenillards, Macros, Stroboscope, Noir général, RGB manuel, Activation par le son
Fréquence du stroboscope	0 à 33 Hz
Utilisation	Intérieur uniquement
Température ambiante maximale	40 °C
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un aspirateur et un chiffon doux avec nettoyant pour vitres ou alcool isopropylique. Nettoyer les surfaces externes tous les 30-60 jours.
Consignes de sécurité	Ne pas exposer à l'humidité. Ne pas connecter à un gradateur. Débrancher en cas de non-utilisation. Maintenir une ventilation d'au moins 50 cm.
Contenu du pack	1 × Obey 3, 1 × alimentation, 1 × fiche de garantie, 1 × manuel d'utilisation
Garantie	Garantie limitée de 2 ans
Fabricant	Chauvet (USA)
Support technique	[phone] (États-Unis) ou contacter le revendeur

FOIRE AUX QUESTIONS - Obey 3 Chauvet

Comment brancher plusieurs appareils DMX au contrôleur Obey 3 ?

Reliez les appareils en cascade : connectez la sortie DMX du contrôleur à l'entrée DMX du premier appareil, puis la sortie de celui-ci à l'entrée du suivant, et ainsi de suite. Utilisez des câbles XLR 3 broches blindés. Ne dépassez pas 32 appareils sur une même ligne sans répartiteur DMX.

Comment régler l'adresse de départ d'un appareil DMX ?

L'adresse de départ se règle sur l'appareil lui-même (via ses interrupteurs DIP ou son menu). Elle doit correspondre au premier canal DMX que l'appareil utilisera. Par exemple, si un projecteur utilise 6 canaux et que vous définissez l'adresse 100, il occupera les canaux 100 à 105. Évitez les chevauchements.

Comment utiliser le mode préréglage (preset) ?

Appuyez sur le bouton "Préréglage" jusqu'à ce que le voyant LED s'allume. Utilisez le potentiomètre Fondu/Vitesse/Stroboscope/Vert pour régler le délai de fondu, puis le potentiomètre Gradateur maître/Bleu pour l'intensité. Enfin, appuyez sur l'un des 9 boutons de couleur préréglée.

Comment activer le mode chenillard (chase) ?

Appuyez sur le bouton "Chenillards" jusqu'à ce que le voyant LED s'allume. Réglez le potentiomètre Fondu/Vitesse/Stroboscope/Vert pour la vitesse, puis tournez le potentiomètre Chenillards/Macro/Rouge pour choisir une combinaison de couleurs. Vous pouvez aussi activer le son via le bouton Sound Activation.

Comment obtenir une couleur personnalisée en mode RGB manuel ?

Appuyez sur le bouton "RGB manuel" jusqu'à ce que le voyant LED s'allume. Utilisez les trois potentiomètres (Rouge, Vert, Bleu) pour ajuster chaque canal. Le Noir général et les fonctions de fondu ne sont pas disponibles dans ce mode.

Comment utiliser la fonction stroboscope ?

Appuyez sur le bouton "Stroboscope" jusqu'à ce que le voyant LED s'allume. Réglez le potentiomètre du milieu (Fondu/Vitesse/Stroboscope/Vert) pour contrôler la fréquence (0 à 33 Hz). Pour désactiver, remettez le potentiomètre à zéro puis appuyez à nouveau sur le bouton.

Que faire si le contrôleur ne répond pas aux commandes DMX ?

Vérifiez d'abord l'adressage DMX de vos appareils. Assurez-vous que les câbles DMX sont en bon état et correctement branchés. Vérifiez la polarité sur le contrôleur. Si le problème persiste, testez avec un autre câble ou contactez le support technique.

Comment entretenir le contrôleur Obey 3 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un aspirateur pour enlever la poussière des ventilations. Nettoyez les surfaces avec un chiffon doux et du nettoyant pour vitres ou de l'alcool isopropylique. Effectuez un nettoyage complet tous les 30 à 60 jours.

Peut-on utiliser le contrôleur en extérieur ?

Non, l'Obey 3 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de décharge électrique.

Comment obtenir une traduction du manuel d'utilisation ?

Sur le site de la notice, vous pouvez demander une traduction en sélectionnant votre langue et en fournissant votre adresse e-mail. Un fichier traduit vous sera envoyé sous réserve de disponibilité.

MODE D'EMPLOI Obey 3 Chauvet

Fonctionnement avec les pré-réglages....35

Fonctionnement des chenillards....35

Fonctionnement des macros 35

FONCTIONS 36

Stroboscope...36

Noir général 36

RGB manuel 36

Activation par le son....36

1. ANNEXE....37

Câblage de données....38

Câble de données DMX 38

Connecteurs des câbles...38

Tableau de conversion 3 broches vers 5 broches 39

Configuration d'une connexion de données série DMX 39

DEFINITION DE L'ADRESSE DE DEPART 39

DÉPANNAGE GÉNÉRAL 39

PROCEDURE DE RETOUR....41

RÉCLAMATIONS....41

SPECIFICATIONS TECHNIQUES 41

PACKUNGSINHALT 43

Les informations et caractéristiques contenues dans ce document sont sujettes à changement sans préavis. Chauvet n'assume aucune responsabilité pour les erreurs ou les omissions pouvant apparaître dans ce manuel.

Imprimé en Chine

Publié électroniquement par Chauvet aux États-Unis.

1 x Obey 3 1 x Alimentation 1 x fiche de garantie 1 x manuel d'utilisation

Instructions de déballage

Dès la réception d'un appareil, ouvrez avec soin le carton, vérifiez son contenu et assurez-vous que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avertissez immédiatement le livreur et conservez le matériel d'emballage pour inspection en cas de pièce endommagée par le transport ou si le carton montre des signes de mauvaise manipulation. Conservez le carton et tous les matériaux d'emballage. Au cas où un appareil doit être renvoyé en usine, il est important qu'il soit expédié dans son emballage et son carton d'origine.

Conventions manuelles

Les manuels de Chauvet utilisent les conventions suivantes afin de différencier certains types d'informations du reste du texte.

CONVENTION	SIGNIFICATION
[10]	Un interrupteur DIP à configurer
	Un bouton sur lequel appuyer sur le panneau de commande de l'appareil
1~512 Une plage de valeurs
50/60	Un ensemble de valeurs parmi lesquelles on ne peut en choisir qu'une
Paramètres	Une option de menu à ne pas modifier (par exemple montrant le statut actuel/le mode de fonctionnement)
MENU>Paramètres	Une séquence d'options de menu à suivre
ON	Une valeur à saisir ou à sélectionner

Sigles

Ce manuel utilise les sigles suivants pour indiquer des informations qui nécessitent une attention particulière de la part de l'utilisateur.

SIGLES	SIGNIFICATION
	Ce paragraphe comporte des consignes vitales en matière d'installation, de configuration ou d'utilisation. Le non-respect de ces consignes peut rendre l'appareil partiellement ou totalement hors-service, causer des dommages à l'appareil ou blesser l'utilisateur.
	Ce paragraphe comporte de consignes importantes en matière d'installation ou de configuration. Le non respect de ces consignes peut empêcher le bon fonctionnement de l'appareil.
	Ce paragraphe vous rappelle des informations utiles mais non vitales.

Consignes de sécurité

Veuillez lire et assimiler ces consignes. Elles reprennent d'importantes informations en matière d'installation, d'utilisation et de maintenance de l'appareil.

• Veuillez conserver ce manuel d'utilisation pour vous y référer ultérieurement. Dans le cas de revente de cet appareil à un autre utilisateur, pensez bien à remettre également ce manuel d'instructions.
• Assurez-vous de toujours être relié à une tension adéquate et que la tension de ligne à laquelle vous vous connectez n'est pas supérieure à celle indiquée sur l'étiquette apposée sur l'appareil ou sur le panneau arrière de l'unité.
• Ce produit ne doit être utilisé qu'en intérieur ! Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Ne laissez aucun produit inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
• Installez toujours cet appareil dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes. Assurez-vous qu'aucune fente de ventilation ne soit obstruée.
• La température ambiante (Ta) maximale supportée par cet appareil est de 40 °C (104 °F). Évitez de faire fonctionner ce projecteur à des températures supérieures.
• En cas de sérieux problèmes de fonctionnement, éteignez immédiatement le projecteur. N'essayez jamais de réparer le projecteur vous-même. Toute réparation effectuée par une personne non qualifiée peut entraîner des dommages ou un fonctionnement erratique de l'appareil. Mettez-vous en relation avec le centre d'assistance technique autorisé le plus proche de chez vous.
• Ne connectez jamais l'appareil à un bloc de gradateurs.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

2. Introduction

Vue d'ensemble du produit

Alimentation CA

Cet appareil fonctionne avec un courant de 12 VCC en 500 mA. Avant de brancher l'appareil, assurez-vous que la tension de l'alimentation à laquelle vous vous connectez est correcte.

Toujours connecter l'appareil à un circuit relié à la terre. Ne jamais connecter l'appareil à un rhéostat (résistance variable) ou un circuit volaire, même si vous n'avez l'intention de vous servir du rhéostat ou canal de gradation que comme interrupteur 0 à 100%.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Pour déterminer les besoins en énergie d'un appareil en particulier, consultez l'étiquette apposée sur la plaque arrière de l'appareil ou référez-vous à son tableau des spécifications. La capacité nominale affichée pour un appareil indique sa consommation courante dans des conditions normales d'utilisation.

Orientation

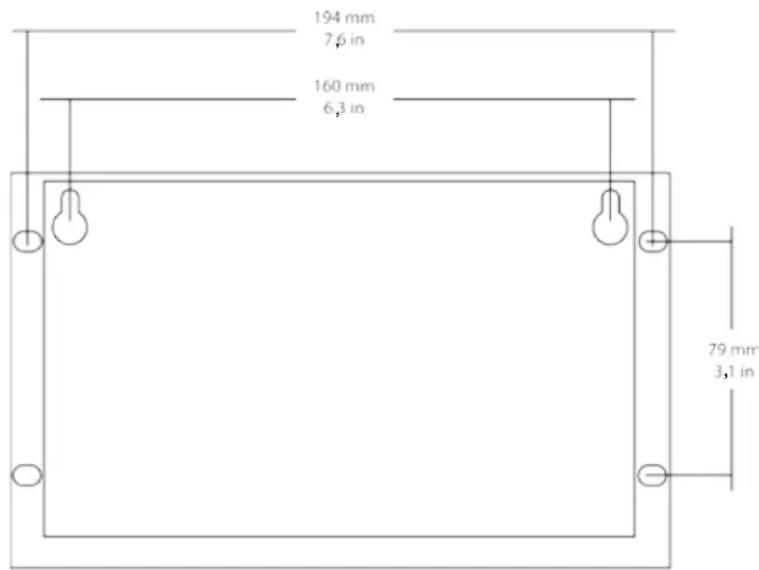

Le Obey 3 peut être monté dans n'importe quelle position sécurisée du moment qu'il y ait suffisamment de place laissée pour la ventilation.

Installation

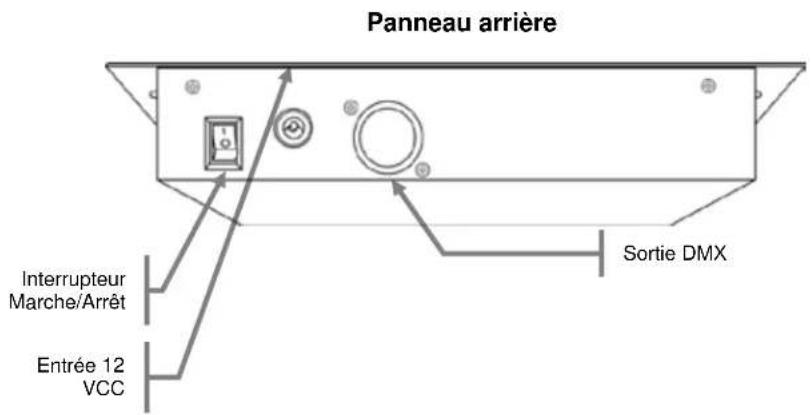

Veuillez consulter le diagramme ci-dessous qui montre l'arrière du contrôleur. Il détaille les dimensions pour le montage. Cela vous aidera à placer les trous lors de l'installation.

Fonctionnement avec les préréglages

Ce contrôleur dispose de macros de couleurs pré-réglées. Vous avez le choix parmi neuf macros de couleurs qui peuvent être accédées à l'aide des 9 boutons de pré-réglage. Veuillez consulter les instructions ci-dessous pour cette utilisation.

1. Appuyez sur le bouton jusqu'à ce que l'indicateur LED approprié s'allume.
2. Réglez le potentiomètre Fondu/Vitesse/Stroboscope/Vert au niveau souhaité pour régler le délai de fondu.
3. Réglez le potentiomètre Gradateur maître/Bleu au niveau souhaité.
4. Sélectionnez l'un des neuf pré-réglages de macro de couleurs.
5. Le délai de fondu et l'assombrissement peuvent maintenant être réajustés.

• Assurez-vous que les fonctions stroboscope, noir général et RGB manuel ne forcent pas les contrôles. • L'activation par le son ne fonctionne pas en mode pré-réglage.

Fonctionnement des chenillards

Ce contrôleur dispose de pré-réglages de chenillards de couleurs qui changent d'une couleur à une autre. Vous avez le choix entre plusieurs combinaisons de couleurs. Veuillez consulter les instructions ci-dessous pour cette utilisation.

1. Appuyez sur le bouton jusqu'à ce que l'indicateur LED approprié s'allume.
2. Réglez le potentiomètre Fondu/Vitesse/Stroboscope/Vert au niveau souhaité pour régler le délai de fondu.
3. Réglez le potentiomètre Gradateur maître/Bleu au niveau souhaité.
4. En utilisant le potentiomètre Chenillards/Macro/Rouge, sélectionnez l'une des combinaisons de couleurs.
5. Le délai de fondu et l'assombrissement peuvent maintenant être réajustés.

• Il existe plusieurs pré-réglages de combinaisons de couleurs que vous pouvez découvrir en déplaçant le potentiomètre Chenillards/Macro/Rouge sur l'intégralité de son amplitude. • Assurez-vous que les fonctions stroboscope, noir général et RGB manuel ne forcent pas les contrôles. • L'activation par le son fonctionne en mode pré-réglage.

Fonctionnement des macros

Ce contrôleur dispose de macros de couleurs pré-réglées. C'est une sélection de couleur statique, ce qui signifie qu'il ne peut y avoir aucune poursuite, aucun déplacement ou aucun flux de couleurs de quelque sorte que ce soit. Vous avez le choix parmi plusieurs macros de couleurs qui peuvent être accédées en utilisant le potentiomètre Chenillards/Macros. Veuillez consulter les instructions ci-dessous pour cette utilisation.

1. Appuyez sur le bouton jusqu'à ce que l'indicateur LED approprié s'allume.
2. Réglez le potentiomètre Fondu/Vitesse/Stroboscope/Vert sur le niveau souhaité.
3. Réglez le potentiomètre Gradateur maître/Bleu sur le niveau souhaité.
4. En utilisant le potentiomètre Chenillards/Macro/Rouge, sélectionnez l'une des macros de couleurs.
5. Le délai de fondu et l'assombrissement peuvent maintenant être réajustés.

Assurez-vous que les fonctions stroboscope, noir général et RGB manuel ne forcent pas les contrôles.

L'activation par le son ne fonctionne pas en mode pré-réglage.

Stroboscope

Les 3 potentiomètres de ce contrôleur sont utilisés pour de nombreuses fonctions. L'une des fonctions du potentiomètre du milieu (Fondu/Vitesse/Stroboscope/Vert) est la fonction stroboscope. Veuillez consulter les instructions ci-dessous pour cette utilisation.

1. Appuyez sur le bouton jusqu'à ce que l'indicateur LED approprié s'allume.
2. Réglez le potentiomètre au niveau souhaité.
3. Afin de repasser dans le mode souhaité, appuyez sur le bouton jusqu'à ce que l'indication LED correspondante s'éteigne.

Cette fonction peut être activée lors de l'utilisation de n'importe quel autre mode (pré-réglage, chenillards, macro).

Pour désactiver cette fonction, vous devez activer ce mode et régler le potentiomètre sur 0,1M (à fond en bas). Vous pouvez ensuite désactiver.

Noir général

Ce contrôleur dispose d'un bouton dédié pour le noir général. Ce bouton fonctionne de concert avec le potentiomètre Fondu/Vitesse/Stroboscope/Vert. Veuillez consulter les instructions ci-dessous pour cette utilisation.

1. Réglez le potentiomètre Fondu/Vitesse/Stroboscope/Vert sur la valeur souhaitée pour déterminer à quelle vitesse les lumières doivent s'assombrir.
2. Appuyez sur le bouton jusqu'à ce que l'indicateur LED approprié s'allume.

La fonction noir général fonctionne également avec le potentiomètre Fondu/Vitesse/Stroboscope/Vert lors de la désactivation du noir général.

La fonction noir général ne fonctionne pas lorsque le contrôleur est en mode RGB manuel.

RGB manuel

Ce contrôleur vous permet de choisir manuellement une combinaison de couleur personnalisée en utilisant de manière simple les potentiomètres Rouge, Vert et Bleu. Pour cela, le bouton doit être appuyé au préalable. Veuillez consulter les instructions ci-dessous pour cette utilisation.

1. Appuyez sur le bouton jusqu'à ce que l'indicateur LED approprié s'allume.
2. Réglez les potentiomètres Rouge, Vert et Bleu sur les niveaux souhaités.

Pour désactiver ce mode, vous pouvez appuyer sur le bouton jusqu'à ce que l'indicateur LED correspondant s'éteigne.

Le noir général ne fonctionne pas avec la fonction RGB manuel.

Les fonctions de fondu et de vitesse ne fonctionnent pas avec la fonction RGB manuel.

Activation par le son

Ce contrôleur est équipé de pré-réglages de chenillards. Ces chenillards sont normalement déclenchés en utilisant le potentiomètre vitesse. Cependant, ils peuvent également être déclenchés avec le microphone intégré. Veuillez consulter les instructions ci-dessous pour cette utilisation.

1. Suivez les instructions pour l'utilisation des chenillards dans la section appropriée de ce manuel.
2. Appuyez sur le bouton jusqu'à ce que l'indicateur LED approprié s'allume.
3. Réglez le potentiomètre de sensibilité au niveau souhaité (tournez dans le sens des aiguilles d'une montre pour augmenter la sensibilité).

Pour désactiver ce mode, vous pouvez appuyer sur le bouton jusqu'à ce que l'indicateur LED correspondant s'éteigne. Dans ce mode, vous pouvez régler le gradateur maître et le délai de fondu avec les potentiomètres correspondants.

Introduction au DMX

Une connexion DMX est composée de 512 canaux. Les canaux peuvent être affectés de diverses manières. Un appareil capable de recevoir des signaux DMX nécessite un ou plusieurs canaux séquentiels. L'utilisateur doit affecter une adresse de départ sur l'appareil pour indiquer le premier canal réservé sur le contrôleur. Il existe un grand nombre d'appareils contrôlables par DMX et ils n'ont pas tous besoin du même nombre de canaux. La sélection d'une adresse de départ doit être planifiée à l'avance. Les canaux ne doivent jamais se chevaucher. Dans le cas contraire, les appareils dont les adresses de départ sont mal paramétrées peuvent fonctionner de manière erratique. Vous pouvez néanmoins contrôler plusieurs appareils du même type en utilisant la même adresse de départ du moment que l'effet recherché soit un fonctionnement à l'unisson. En d'autres termes, les appareils seront esclaves les uns des autres et réagiront exactement de la même façon.

Les appareils DMX sont conçus pour recevoir des données via une connexion série en cascade. Une connexion en cascade est matérialisée par le connecteur de sortie de données d'un appareil relié au connecteur d'entrée de données de l'appareil suivant. L'ordre dans lequel les appareils sont connectés n'est pas important et n'a aucun effet sur la manière dont le contrôleur communique avec chaque appareil. Optez pour un ordre qui permette le câblage le plus simple et le plus direct. Reliez les appareils en utilisant des câbles à deux conducteurs blindés à paires torsadées avec des connecteurs mâle-femelle XLR à trois broches. La connexion blindée est sur la broche 1, la broche 2 correspond aux données négatives (S-) et la broche 3 aux données positives (S+).

Entretien général

Pour une performance optimale et une usure minimisée, les unités doivent être nettoyées régulièrement. Les conditions environnementales et d'utilisation peuvent exiger un nettoyage plus fréquent. En règle générale, les appareils doivent être nettoyés au moins deux fois par mois. L'accumulation de poussière réduit la production de lumière et peut entraîner une surchauffe de l'appareil. La vie des lampes s'en trouve réduite et l'usure mécanique accrue. Assurez-vous de mettre l'appareil hors tension avant de procéder à tout entretien.

1. Débranchez l'appareil.
2. Utilisez un aspirateur ou un compresseur d'air et une brosse douce pour enlever la poussière accumulée sur les surfaces/ventilations externes.
3. Lorsque le projecteur est froid, nettoyez toutes les lentilles à l'aide d'un nettoyant pour vitres ou de l'alcool isopropylique au moyen d'un tissu doux en coton non pelucheux ou d'un tissu optique.
4. Versez le produit sur le tissu et nettoyez toute trace de saleté ou d'impureté vers l'extérieur des lentilles optiques.
5. Nettoyez en douceur ces surfaces jusqu'à ce que toute peluche ou trace ait disparu.

Le nettoyage des lentilles optiques externes et/ou des miroirs doit être effectué régulièrement pour optimiser le rendement lumineux. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne. Les environnements moites, enfumés ou particulièrement sales peuvent causer une plus grande accumulation de saletés sur les optiques de l'appareil. Nettoyez avec un tissu doux à l'aide d'un liquide de nettoyage pour vitre classique. Nettoyez les optiques externes au moins tous les 20 jours. Nettoyez l'appareil au moins tous les 30/60 jours.

Assurez-vous de bien sécher toutes les surfaces après les avoir nettoyées.

Chaînage des appareils

Vous aurez besoin d'un chaînage de données en série pour réaliser des spectacles de lumières avec un ou plusieurs appareils utilisant un contrôleur DMX ou pour faire fonctionner un spectacle synchronisé avec au minimum deux appareils paramétrés en mode maître/esclave. Le nombre total de canaux nécessaires par tous les appareils sur une connexion de données série détermine le nombre d'appareils que la connexion de données peut supporter.

Les appareils faisant partie d'une connexion de données série doivent être branchés en cascade en une seule ligne. Pour respecter le standard EIA-485, il ne doit pas y avoir plus de 32 appareils branchés sur une seule connexion de données. La connexion de plus de 32 appareils sur une seule connexion de données série sans l'utilisation d'un répartiteur DMX à isolation optique peut engendrer une détérioration du signal numérique DMX.

La distance de connexion de données série maximale recommandée est de 500 m (1640 pi). Le nombre maximum recommandé d'appareils branchés sur une seule connexion de données série est de 32.

Câblage de données

Pour relier des appareils ensemble, vous avez besoin de câbles de données. Vous pouvez acheter des câbles DMX certifiés par Chauvet directement auprès d'un revendeur/distributeur ou fabriquer votre propre câble. Si vous choisissez de fabriquer votre propre câble, veuillez bien utiliser des câbles de transmission de données pouvant transporter un signal de haute qualité et le moins possible sujets aux interférences électromagnétiques.

Câble de données DMX

Utilisez un câble Belden© 9841 ou équivalent respectant les spécifications pour les usages prévus dans le cadre de la norme EIA RS-485. Les câbles microphone standards ne peuvent pas transmettre des données DMX de manière fiable sur de longues distances. Le câble doit avoir les caractéristiques suivantes :

Type : blindé, paire torsadée à deux conducteurs

Capacité maximale entre les conducteurs : 30 pF/pi

Capacité maximale entre le conducteur et le blindage : 55 pF/pi

Résistance maximum : 20 ohms/1000 pi

Impédance nominale : 100 ~ 140 ohms

Connecteurs des câbles

Les câbles doivent être dotés d'un connecteur XLR mâle d'un côté et d'un connecteur XLR femelle de l'autre côté.

Ne laissez pas le fil commun rentrer en contact avec la terre du châssis de l'appareil. La mise à la terre du fil commun peut causer une boucle à la terre, provoquant un fonctionnement erratique de votre appareil. Testez les câbles avec un ohmmètre pour vérifier la bonne polarité et pour vous assurer que les broches ne sont pas mises à la terre ou en court-circuit avec le blindage ou entre-elles.

Tableau de conversion 3 broches vers 5 broches

Si vous utilisez un contrôleur avec un connecteur de sortie DMX à 5 broches, vous devez utiliser un adaptateur 5 broches vers 3 broches. Le tableau ci-dessous indique les bonnes conversions de câble :

TABLEAU DE CONVERSION 3 BROCHES VERS 5 BROCHES

Conducteur	Femelle 3 broches (sortie)	Mâle 5 broches (entrée)
Terre/blindage	Broche 1	Broche 1
Signal de données (-)	Broche 2	Broche 2
Signal de données (+)	Broche 3	Broche 3
Non utilisé		Broche 4
Non utilisé		Broche 5

Configuration d'une connexion de données série DMX

1. Connectez le connecteur à 3 broches (mâle) du câble DMX au connecteur à 3 broches (femelle) de sortie du contrôleur.
2. Connectez l'extrémité femelle à 3 broches du câble en provenance du contrôleur au connecteur d'entrée mâle à 3 broches de l'appareil suivant.
3. Continuez ensuite à relier la sortie à l'entrée comme décrit ci-dessus pour chaque appareil restant.

Définition de l'adresse de départ

Ce mode DMX permet l'utilisation d'un contrôleur DMX universel. Chaque appareil nécessite le paramétrage d'une adresse de départ comprise entre 1 et 512. Un appareil qui nécessite un ou plusieurs canaux pour le contrôle commence à lire les données sur le canal indiqué par l'adresse de départ. Par exemple, un appareil

qui utilise six canaux DMX et paramétré avec une adresse de départ sur le canal 100 va lire des données sur les canaux suivants : 100, 101, 102, 103, 104 et 105. Choisissez des adresses de départ afin que les canaux utilisés ne se chevauchent pas et notez l'adresse de départ sélectionnée pour une utilisation future.

Si c'est la première fois que vous utilisez un appareil doté du protocole de contrôle DMX, nous vous suggérons de passer à la section Annexes, et de lire DMX Primer sur www.chauvetlighting.com. Elle contient des informations très utiles qui vous aideront à comprendre son utilisation.

Dépannage général

SYMPTÔME	CAUSE(S) PROBABLE(S)	ACTION(S) À ENVISAGER
Le disjoncteur/fusibl e saute constamment	Charge de circuit excessiveCourt-circuit sur les câbles électriques.	Vérifiez la charge totale appliquée sur le circuit électrique.Vérifiez la présence d'un court-circuit dans le câblage électrique (interne et/ou externe).
L'appareil ne s'allume pas.	Pas d'alimentationLe cordon d'alimentation a du jeu	Vérifiez le courant secteur.Vérifiez le cordon d'alimentation.
L'appareil ne répond pas aux commandes DMX.	Mauvais adressage DMXCâbles DMX endommagésMauvais paramétrage de lapolarité sur le contrôleurLes câbles DMX ont du jeuInterface DMX défectueuseCarte de circuits imprimés principale défectueuse	Vérifiez le panneau de commande et l'adressage de l'appareil.Vérifiez les câbles DMXVérifiez le paramétrage de l'interrupteur de polarité surle contrôleurVérifiez la connexion des câblesRemplacez l'entrée DMXRemplacez la carte de circuits imprimés principale
Perte de signal	Câbles non compatibles DMXRebonds de signauxCâble long / niveau faible de signalTrop d'appareilsInterférence en provenance des fils électriques CA.	Utilisez uniquement des câbles compatibles DMXInstallez un terminateur comme suggéré.Installez un amplificateur juste après l'appareil avec un signal fort.Installez un répartiteur DMX couplé de manière optique au delà du 32ème appareil.Gardez les câbles DMX à l'écart des câbles d'alimentation ou des lumières noires.

Si vous avez encore un problème après avoir essayé les solutions ci-dessus, contactez le support technique de Chauvet.

Procédure de retour

La marchandise retournée doit être expédiée en port payé et dans l'emballage d'origine. Aucune étiquette de renvoi ne sera fournie. L'emballage doit être clairement étiqueté avec un numéro d'autorisation de retour de marchandise (n° RMA). Les produits retournés sans numéro de RMA seront refusés. Appelez Chauvet pour demander un numéro de RMA avant d'expédier le projecteur. Pour l'obtenir, il vous sera demandé de fournir le numéro du modèle, le numéro de série ainsi qu’une brève description de l’objet du retour. Assurez-vous de bien emballer l’appareil. Tout dommage causé par l’expédition et résultant d’un emballage inadéquat est de la responsabilité du client. Nous vous suggérons d’utiliser un emballage UPS adapté ou un carton à double cannelure pour garantir une expédition en toute sécurité.

Chauvet se réserve le droit, à sa convenance, de réparer ou de remplacer tout appareil qui lui est retourné.

Lorsque vous avez reçu le numéro de RMA, inscrivez les informations qui suivent sur une feuille de papier que vous placerez à l'intérieur du colis :

1) Votre nom 2) Votre adresse 3) Votre numéro de téléphone 4) n° RMA 5) Courte description du problème

Réclamations

Les dommages causés lors du transport sont de la responsabilité de l'expéditeur. Tout dommage doit donc être signalé au transporteur lors de la réception de la marchandise. Il est de la responsabilité du client d'informer et de soumettre une réclamation auprès de l'expéditeur dans le cas où un projecteur a été endommagé suite à l'expédition. Toute autre demande comme par exemple des pièces/composants manquants, des dommages non liés au transport ou des dommages cachés, doit être effectuée dans les sept (7) jours suivant la réception de la marchandise.

Poids et dimensions

longueur	140 mm (5,5 po)
Largeur	210 mm (8,3 po)
Hauteur	52 mm (2,1 po)
Poids	0,9 kg (2 lb)

Alimentation

Plage de fonctionnement....12 V CC, 500 mA max Adaptateur de tension fourni (externe : 100\~240 VCA; 50/60 Hz; 0,4 A en entrée) (12 VCC; 1 A en sortie)

Thermique

Température ambiante (Ta) maximale....40 °C (104 °F)

Commande et programmation

Fréquence de stroboscope....0 à 33 Hz

Sortie de données : prise femelle XLR à trois broches verrouillable

Configuration des broches de données....broche 1 blindage, broche 2 (-), broche 3 (+)

Protocoles.....DMX-512 USITT

Informations pour la commande

Contrôleur Obey 3...... OBEY3

Garantie...... garantie limitée de 2 ans

Informations générales

Adresse : 5200 NW 108th Avenue

Sunrise, FL 33351

Téléphone : [phone]

Télécopie : [phone]

N° vert : [phone]

Support technique

Téléphone : [phone]

Télécopie : [phone]

E-mail :

[e-mail]

Site Web www.chauvetlighting.com

Informations générales

Adresse : Stokstraat 18

9770 Kruishoutem

Belgium

Téléphone: [phone]

Support technique

E-mail: [e-mail]

Site Web: www.chauvetlighting.eu

Informations générales

Adresse : Unit 1C

Informations générales

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre revendeur. Suivez leurs instructions pour accéder à l'assistance ou pour renvoyer un produit. Consultez notre site web pour les coordonnées.
