MANUAL DE USUARIO VIP Drive 83R Nova Chauvet
- NO abra este producto. No contiene piezas reparables por el usuario.
- CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques epilépticos. El usuario debe cumplir con la legislación local con respecto a la notificación del uso de estroboscopio.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
- NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de colgar/montar para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
Cumplimiento de la FCC
Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:
- Este dispositivo no puede causar interferencias perjudiciales; y
- Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.
Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.
Qué va Incluido
• VIP Drive 83R Nova
• 4 pies de goma
- Cable de alimentación IEC
• C a b l e U S B
• Cable de señal HDMI
• Cable de ethernet Cat5e
- Guía de Referencia Rápida

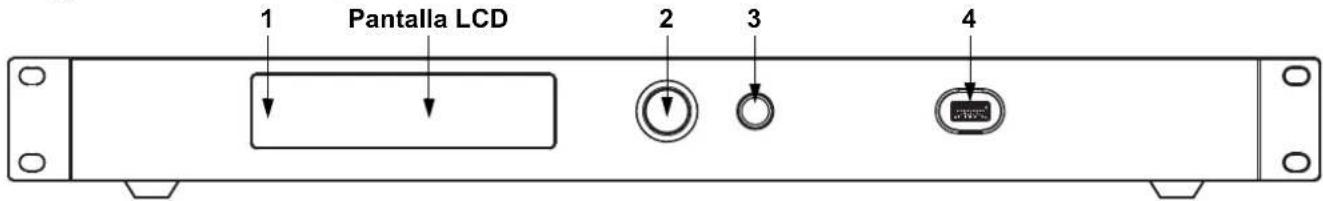

Vista general frontal del producto
Pantalla LCD
2
3
4
Descripción del panel de control
| # | Nombre Función | |
| 1 | Indicador LED | Indica el estado del producto. Normal (azul), En espera (parpadeando), Sin señal (naranja) o Alarma (rojo). |
| 2 | Botón de | Gire para desplazarse hacia adelante o hacia atrás por la lista de menú, y aumente o disminuya un valor numérico seleccionado. Pulse para habilitar la opción de menú actualmente visualizada o configurar el valor seleccionado actualmente dentro de la función seleccionada. |
| 3 | Botón volver Sale | del menú o función actual |
| 4 | Puerto USB Puerto USB tipo A para conectar a un ordenador personal |

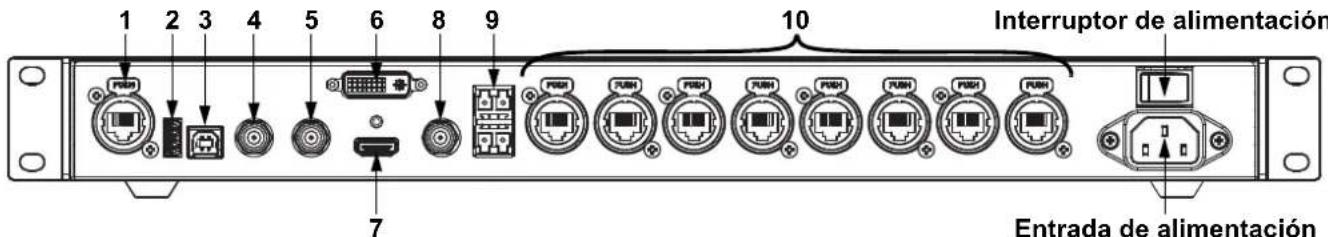

Vista general trasera del producto
2
3
4
5
6
8
9
10
Interruptor de alimentación
7
Entrada de alimentación
Descripción del panel posterior
| # | Nombre Función | |
| 1 | E T H | E R N E T Puerto Neutrik etherCON® para conectar a un ordenador personal |
| 2 | U S B O U T | Puerto salida USB tipo A para cascada a otros productos |
| 3 | U S | Puerto entrada USB tipo B para conectar en cascada desde otros productos o conectar a un ordenador personal |
| 4 | G E N L | O C K I NPara la sincronización de la señal de los dispositivos en cascada |
| 5 | GENLOCK LOOP |
| 6 | DVI | Puerto de entrada vídeo DVI |
| 7 | HDMI | Puerto de entrada vídeo HDMI |
| 8 | SDI | Puerto de entrada vídeo SDI |
| 9 | OPT | Puertos de fibra óptica para entrada/salida de vídeo y copia de seguridad |
| 10 | OUTPUT 1–8 | Puertos Neutrik etherCON® para salida a productos vídeo LED |
Corriente Alterna
Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.
Enchufe CA
| Conexión | Cable (EE.UU.) | Cable (Europa) | Color del tornillo |
| CA Cargado | Negro | Marrón | Amarillo/Latón |
| CA Neutro | Blanco | Azul | Plata |
| CA Tierra | Verde/Amarillo | Verde/Amarillo | Verde |
Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
Montaje
El VIP Drive 83R Nova cabe en un rack estándar de 19", pero también se puede colocar sobre sus pies de goma en una superficie plana y nivelada.
Función de bloqueo del menú
Para impedir cambios accidentales al menú o las funciones, bloquee el menú pulsando y manteniendo pulsado
