BEDIENUNGSANLEITUNG VIP Drive 83R Nova Chauvet
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- VORSICHT: Blitzlicht kann nachweislich epileptische Anfälle auslösen. Der Bediener ist angehalten, die vor Ort geltenden Vorschriften und Gesetze zum Einsatz von Stroboskopgeräten einzuhalten.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:
- Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
- Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.
Kontakt
Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.
Packungsinhalt
• VIP Drive 83R Nova
• 4 Gummifüße
• IEC Netzkabel
- USB-Kabel
• HDMI Signalkabel
• Cat5e-Ethernetkabel
- Schnellanleitung

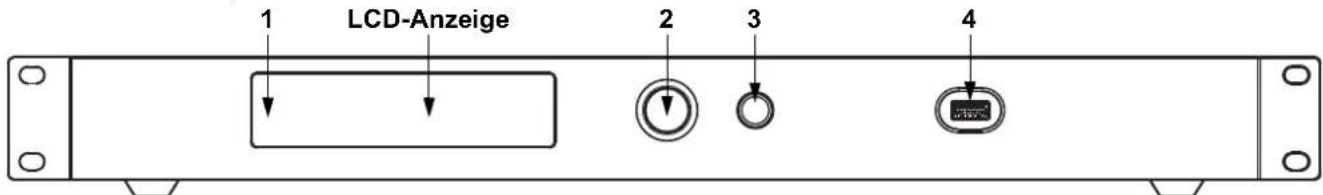

Produktübersicht, Vorderseite
LCD-Anzeige
2
3
4
Beschreibung des Bedienfeldes
| # | Name Funktion | |
| 1 | LED-Leuchtanzeige | Angezeigter Produktstatus: Normal (blau), Standby (blinkend), Kein Signal (orange) oder Alarm (rot). |
| 2 | Knopf | Drehen Sie diesen Knopf, um nach oben oder unten durch die Menüliste zu scrollen und um einen ausgewählten numerischen Wert zu erhöhen oder zu verringern. Drücken Sie diese Taste, um die aktuell angezeigte Menüoption zu aktivieren oder den aktuell ausgewählte Wert in einer Funktion einzustellen. |
| 3 | Zurück-Taste Damit verlassen Sie das aktuelle Menü oder die Funktion |
| 4 | USB-Anschluss USB Typ A-Anschluss für die Verbindung mit einem PC |

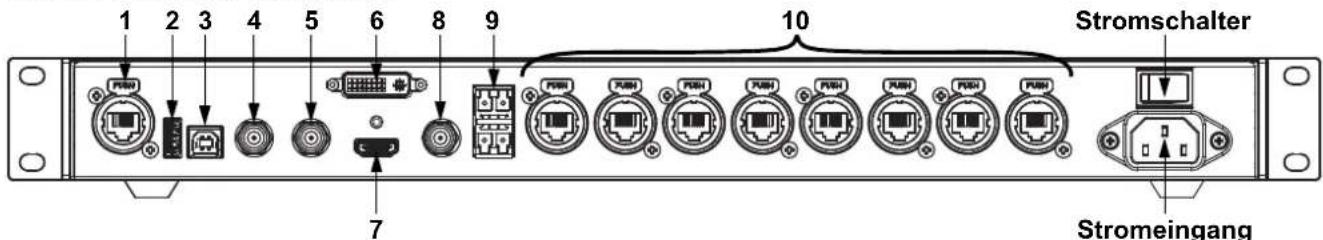

Produktübersicht, Rückseite
2
3
4
5
6
8
9
Stromschalter
7
Stromeingang
Beschreibung des Bedienfeldes auf der Rückseite
| # | Name Funktion | |
| 1 | E T H | E R N E T Neutrik etherCON®-Anschluss für die Verbindung mit einem PC |
| 2 | U S B | O U T USB-Typ-A-Ausgangsanschluss für die Kaskadierung zu anderen Geräten |
| 3 | U S | USB-Typ-B-Eingangsanschluss für Kaskadierung von anderen Geräten oder die Verbindung mit einem PC |
| 4 | G E N L | O C K I N |
| 5 | GENLOCK LOOP | Zur Signalsynchronisation der kaskadierten Geräte |
| 6 | D V | I DVI-Videoeingang |
| 7 | HDMI | HDMI-Videoeingang |
| 8 | S D | I SDI-Videoeingang |
| 9 | OPT | Glasfaseranschlüsse für Video-Eingang/Ausgang und Backup |
| 10 | OUTPUT 1–8 | Neutrik etherCON®-Anschlüsse für die Ausgabe an LED-Videoprodukte |
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.
Wechselstromstecker
| Anschluss | Draht (USA) | Draht (Europa) | Schraubenfarbe |
| Stromführender AC-Leiter | Schwarz | Braun | Gelb/Messingfarben |
| AC-Neutralleiter | Weiß | Blau | Silber |
| AC-Erdungsleiter | Grün/Gelb | Grün/Gelb | Grün |
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Montage
Der VIP Drive 83R Nova eignet sich für den Aufbau auf einem standardmäßigen 19-Zoll-Rack, kann alternativ aber auch mit seinen Füßen auf einem flachen Untergrund aufgestellt werden.
Funktion der Sperrung des Menüs
Um versehentliche Änderungen im Menü oder der Funktionen zu verhindern, Sie das Menü sperren, indem Sie
