basic HmIP-SK24 - Thermostaat Homematic IP - Gratis gebruiksaanwijzing en handleiding

Producttype	Slimme radiatorthermostaat
Merk	Homematic IP
Model	basic HmIP-SK24
Stroomvoorziening	2 batterijen LR6/Mignon/AA (1,5 V)
Afmetingen (L x H x D)	57 x 68 x 102 mm
Beschermingsgraad	IP20
Gebruikstemperatuur	0 °C tot 50 °C
Kraantype	M30 x 1,5 mm (Danfoss RA-adapter inbegrepen)
Kraanslag	4,3 ± 0,3 mm
Instelkracht	> 80 N
Radiobereik	Tot 250 m in open veld
Radiofrequentie	868,0-868,6 MHz / 869,4-869,65 MHz
Display	LCD-scherm
Hoofdfuncties	Handmatige, automatische, vakantiemodi, Boost-functie, weekprogrammering, bedieningsvergrendeling, open raamdetectie (met accessoire)
Inhoud van de levering	Thermostaat, Danfoss RA-adapter, steunring, M4-moer, M4-schroef, batterijen, gebruiksaanwijzing
Onderhoud en reiniging	Reinigen met een zachte, droge doek, geen oplosmiddelen
Veiligheid	Niet openen, alleen het aanbevolen batterijtype gebruiken, niet in vuur gooien
Onderdelen en repareerbaarheid	AA-batterijen, adapters beschikbaar; reparaties door een professional

Veelgestelde vragen - basic HmIP-SK24 Homematic IP

Hoe installeer ik de Homematic IP basic thermostaat?

Verwijder de oude regelaar, plaats de thermostaat op de kraan (M30 x 1,5 mm of met Danfoss RA-adapter), draai de moer vast, plaats de batterijen en voer de aanpassingsslag uit.

Hoe koppel ik de thermostaat aan het Homematic IP Access Point?

Open de app, selecteer 'Apparaat leren', open het batterijcompartiment, verwijder de isolatiestrook, voer de laatste 4 cijfers van de SGTIN in of scan de QR-code.

Wat te doen bij fout F1 op het scherm?

Fout F1 geeft aan dat de kraanactuator gedeeltelijk vastzit. Controleer of de kraandrukker vastzit en voer een nieuwe aanpassingsslag uit.

Hoe stel ik de vakantiemodus in?

Houd de Menutoets lang ingedrukt, selecteer het vakantiepictogram, stel de eindtijd en -datum en de gewenste temperatuur in en bevestig.

Hoe vervang ik de batterijen van de thermostaat?

Trek het deksel van het batterijcompartiment naar beneden, verwijder de oude batterijen, plaats twee nieuwe LR6/Mignon/AA-batterijen met de juiste polariteit en sluit af.

Wat is het radiobereik van de thermostaat?

Het typische bereik in open veld is 250 meter. In gebouwen kan het variëren afhankelijk van obstakels en vochtigheid.

Kan de thermostaat zonder Access Point worden gebruikt?

Ja, het kan in zelfstandige modus worden gebruikt met directe koppeling aan andere Homematic IP-apparaten (raamcontact, wandthermostaat) en via het lokale menu worden geconfigureerd.

Hoe reset ik de thermostaat naar fabrieksinstellingen?

Open het batterijcompartiment, verwijder één batterij, plaats deze terug terwijl u de systeemtoets ingedrukt houdt tot snel oranje knipperen, laat los en houd opnieuw ingedrukt tot groen licht.

Wat is het instelbare temperatuurbereik?

De thermostaat kan een insteltemperatuur instellen tussen 5 °C en 30 °C, met een mogelijke offset van ±3,5 °C.

Hoe activeer ik de bedieningsvergrendeling?

Ga naar het configuratiemenu, selecteer het vergrendelingssymbool, kies 'On' om te activeren. Om uit te schakelen, herhaalt u dezelfde procedure en kiest u 'OFF'.

GEBRUIKSAANWIJZING basic HmIP-SK24 Homematic IP

Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang.... 105
2 Instructies bij deze handleiding 105
3 Gevarenaanduidingen.... 105
4 Werking en overzicht van het apparaat....106
5 Algemene systeeminformatie....107
6 Inbedrijfstelling....107

6.1 Inleren....107

6.1.1 Direct inleren op een Homematic IP-apparaat....107
6.1.2 Aanleren aan het accesspoint 108

6.2 Montage....109

6.2.1 Thermostaat demonteren....110
6.2.2 Radiatorthermostaat monteren....110
6.2.3 Steunring....111
6.2.4 Adapter voor Danfoss RA 111

6.3 Adapteerbeweging 111

7 Configuratiemenu....112

7.1 Handmatig bedrijf.... 112
7.2 Automatisch bedrijf 113
7.3 Vakantiemodus.... 113
7.4 Bedieningsvergrendeling.... 113
7.5 Tijd en datum.... 114
7.6 Offset-temperatuur 114
7.7 Programmering van een verwarmingsprofiel.... 115

8 Bediening....115

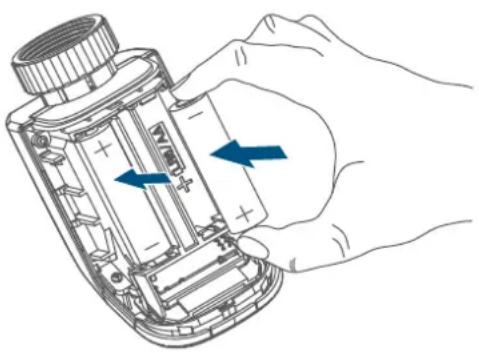

9 Batterijen vervangen ....116
10 Storingen oplossen....116

10.1 Zwakke batterijen 116
10.2 Commando niet bevestigd.... 116
10.3 Duty cycle 117
10.4 Foutcodes en knipperreeksen 118

11 Herstellen van de fabrieksinstellingen.... 120
12 Onderhoud en reiniging 120
13 Algemene instructies voor de draadloze werking......120
14 Verwijdering als afval....121
15 Technische gegevens 122

Documentatie © 2022 eQ-3 AG, Duitsland

Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmenten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemische middelen worden verveelvoudigd of verwerkt.

Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk.

Alle handelsmerken en octrooirechten worden erkend.

Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondiging mogelijk.

157367 (web) | Versie 1.3 (04/2024)

1 Leveringsomvang

1x Radiatorthermostaat – basic

1x Adapter Danfoss RA

1x Steunring

1x Moer M4

1x Cilinderkopschroef M4 x 12 mm

2x 1,5V-batterij LR6/mignon/AA

1x Bedieningshandleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Opgelet! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Let op! Explosiegevaar bij onjuiste vervanging van de batterijen. Alleen vervangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen niet in het vuur werpen. Batterijen niet blootstellen aan overmatige warmte. Batterijen niet kortsluiten. Er bestaat explosiegevaar!

Uitgelopen of beschadigde batterijen kunnen bij aanraking met de huid brandwonden veroorzaken; gebruik daarom in dergelijk geval geschikte veiligheidshandschoenen.

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, piepschuim enz. kun- nen voor kinderen gevaarlijk speelgoed worden.

Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

De Homematic IP Radiatorthermostaat kan de kamertemperatuur tijdgestuurd en op de behoefte afgestemd regelen via een verwarmingsprofiel met individuele verwarmingsfasen. U kunt de radiatorthermostaat direct aan het apparaat configureren en aan uw persoonlijke behoeften aanpassen. Alternatief hebt u de mogelijkheid om de radiatorthermostaat in combinatie met een Homematic IP Access Point comfortabel te besturen via de gratis smartphone-app. In combinatie met een Homematic IP Raam- en Deurcontact wordt de temperatuur bij het ventileren automatisch verlaagd. De radiatorthermostaat past op alle gangbare radiatorkranen en is eenvoudig te monteren – zonder verwarmingswater af te laten en zonder in het verwarmingssysteem in te grijpen. De extra boostfunctie maakt het mogelijk de radiator snel tijdelijk te verwarmen door de kraan te openen.

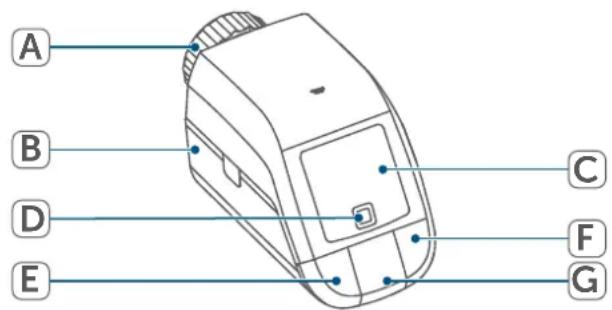

Overzicht apparaten:

(A) Wartelmoer
(B) Batterijvak(deksel)
(C) Display
(D) Systeemtoets (inleertoets en led)
(E) Min-toets
(F) Plus-toets
(G) Menu-/Boost-toets

Overzicht van het display:

°C	Ingestelde temperatuur
	Raam-open-symbolbool
	Lege batterijen
	Draadloze overdracht
BOOST	Boostfunctie
MANU	Handmatig bedrijf*
AUTO	Automatisch bedrijf*
	Vakantiemodus*
	Bedieningsvergrendeling*
	Overzicht van de verwarmingsfases
	Tijd en datum*
Offset	Offsettemperatuur*
Prg	Programmering van een verwarmingsprofiel*
Mo Tu We Th Fr Sa Su	Weekdagen

* (zie '7 Configuratiemenu' op pagina 112)

5 Algemene systeeminformatie

Dit apparaat is onderdeel van het Homematic IP Smart Home System en communiceert via het

Homematic IP-zendprotocol. Alle apparaten van het systeem kunnen handig en afzonderlijk via een smartphone met de Homematic IP App worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeem in combinatie met andere componenten mogelijk zijn, vindt u in het Homematic IP gebruikershandboek. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com.

6 Inbedrijfstelling

6.1 Inleren

Lees dit hoofdstuk volledig door, voordat u met het inleren begint.

U kunt de radiatorthermostaat direct via één of meerdere Homematic IP-apparaten of op het Homematic IP access point (HmIP-HAP) inleren. Bij het directe aanleren wordt de configuratie aan het apparaat en bij het aanleren aan het accesspoint via de kosteloze Homematic IP App uitgevoerd.

6.1.1 Direct inleren op een Homematic IP-apparaat

U kunt de Homematic IP-radia-torthermostaat – basic (HmIP-eTRV-B-2) op het Homematic IP-raam- en deurcontact met magneet (HmIP-SWDM-2) en/of de Homematic IP-wandthermostaat (HmIP-WTH-B-2) inleren.

Houd bij het aanleren een mini- mumafstand van 50 cm tussen de apparaten aan.

U kunt het aanleerproces annule- ren door opnieuw kort op de sys- teemtoets (D) te drukken. Dit wordt bevestigd door het rood oplichten van het apparaatledje (D).

Om het apparaat op een ander Homematic IP-apparaat in te leren, moeten beide apparaten in de inleermodus worden geschakeld. Ga hiervoor als volgt te werk:

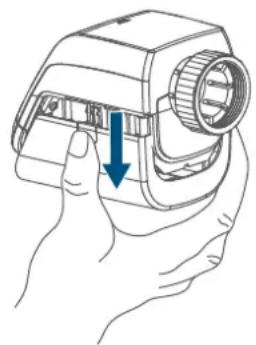

- Open het batterijvak (B) door het deksel van het batterijvak naar beneden weg te trekken.

• Trek de isolatiestrook uit het batterijvak.

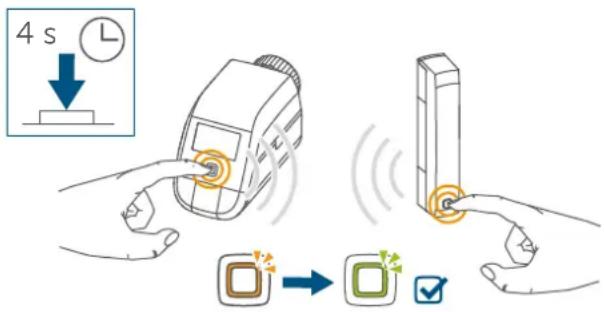

• Druk gedurende minimaal 4 s op de systeemtoets (D) om de inleer-

modus te activeren. De apparaatled (D) begint oranje te knipperen. De inleermodus is 3 minuten actief.

- Druk gedurende minimaal 4 sec. op de systeemtoets van het aan te leren apparaat (bijv. het Homematic IP Raam- en Deurcontact met magneet) om de aanleermodus te activeren. Het apparaat-ledje begint oranje te knipperen. Meer informatie hierover vindt u in de handleiding van het betreffende apparaat.

Het succesvol inleren wordt aangegeven door het groen knipperen van het apparaatledje.

Als het aanleerproces niet succesvol is geweest, licht de apparaatled rood op. Probeer het opnieuw.

Als het aanleerproces niet wordt uitgevoerd, wordt de aanleermodus na 3 minuten automatisch beëindigd.

Als u aan de bestaande apparaten-groep een nieuw apparaat wilt toevoegen, moet u eerst het reeds in de groep aanwezige apparaat en vervolgens het nieuwe apparaat in de inleermodus schakelen.

Als u aan een bestaande appara- tengroep van radiatorthermostaat en raam- en deurcontact een wandthermostaat wilt toevoegen, moet u eerst de wandthermostaat op de radiatorthermostaat inleren. Vervolgens kunt u de wandther- mostaat aan het raam- en deur- contact aanleren.

Als u meerdere apparaten in één vertrek wilt gebruiken, is het zinvol om alle apparaten onderling aan te leren.

6.1.2 Aanleren aan het accesspoint

Indien u het apparaat al direct op een ander Homematic IP-apparaat hebt ingeleerd, moet u voor het inleren van de radiatorthermo- staat op het Homematic IP access point of de centrale CCU3 eerst de fabrieksinstellingen van het apparaat herstellen (zie '11 Her- stellen van de fabrieksinstellingen' op pagina 119).

Configureer eerst uw Homematic IP Access Point via de Homematic IP-app om nog andere Homematic IP-apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het access point.

Voor het inleren en installeren van de wandthermostaat met behulp van een CCU3 vindt u gedetailleerde informatie in de WebUI-handleiding op onze homepage www.homematic-ip.com.

Om het apparaat in uw systeem te integreren en met andere Homematic IP-apparaten te laten communiceren, moet u deze eerst inleren op het Homematic IP access point.

Ga als volgt te werk om het apparaat in te leren:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menu-item "Apparaat inleren".
• Open het batterijvak (B) door het batterijvakdeksel naar beneden weg te trekken (→zie afbeelding).
• Trek de isolatiestrook uit het batterijvakje. De aanleermodus is 3 minuten actief.

U kunt de inleermodus gedurende nog eens 3 minuten handmatig starten door kort op de systeem-toets (D) te drukken.

Het apparaat verschijnt automatisch in deHomematic IP-app.

- Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat-nummer (SGTIN) in te voeren of de QR-code te scannen. Het appa-

raatnummer vindt u op de bijge-leverde sticker of op het apparaat zelf.

• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces brandt de led (D) groen. Het apparaat is nu gebruiks-klaar.
• Indien het ledje rood brandt, dient u het opnieuw te proberen.
• Geef het apparaat in de app een naam en wijs het toe aan een ruimte.

6.2 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

De montage van de Homematic IP Radiatorthermostaat is eenvoudig en kan worden uitgevoerd zonder het verwarmingswater af te laten en zonder ingreep in het verwarmingssysteem. Speciaal gereedschap of het uitschakelen van de verwarming is hiervoor niet nodig.

De wartelmoer (A) die op de radiatorthermostaat is aangebracht, is universeel bruikbaar en past zonder toebehoren op alle kranen met draadmaat M30 x 1,5 mm van de meest gangbare merken, zoals:

• Heimeier
  • MNG
• Junkers
• Landis&Gyr (Duodyr)
  • Honeywell-Braukmann
• Oventrop
• Schlösser

• Comap

• Valf Sanayii

• Mertik Maxitrol
• Watts
• Wingenroth (Wiroflex)
  • R.B.M
• Tiemme
• Jaga
• Siemens
• Idmar

Met de bijgeleverde adapter kan het apparaat ook op radiatorkranen van het type Danfoss RA worden gemonteerd (zie '6.2.4 Adapter voor Danfoss RA' op pagina 111).

6.2.1 Thermostaat demonteren

Bij zichtbare schade aan de voor- handen thermostaat, de kraan of de verwarmingsbuizen dient u een vakman te raadplegen.

Demonteer de oude thermostaat-kop van uw radiatorkraan:

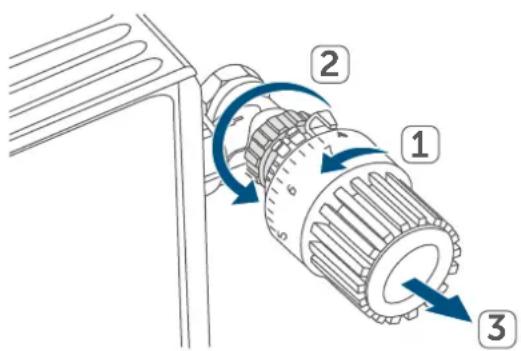

- Draai de thermostaatkop op de maximumwaarde (1) linksom. De thermostaatkop drukt nu niet meer op de kraanspindel en kan zo gemakkelijker worden gedemon-teerd.

De bevestiging van de thermostaatkop kan op verschillende manieren zijn uitgevoerd:

• Wartelmoer: Draai de wartelmoer tegen de klok in los (2). Daarna kunt u de thermostaatkop verwijderen (3).
• Snelbevestiging: Op deze manier bevestigde thermostaatkoppen kunt u gemakkelijk losmaken door de sluit-/wartelmoer iets tegen de klok in te draaien. Vervolgens kunt u de thermostaatkop afnemen.
• Klemschroef: De thermostaatkop wordt vastgehouden door een bevestigingsring, die met een schroef wordt aangespannen. Draai deze schroef los en verwijder de thermostaatkop van de kraan.
• Schroefverbinding met borgbouten: Draai de borgbout los en verwijder de thermostaatkop.

6.2.2 Radiatorthermostaat monteren

Na het verwijderen van de oude thermostaatkop, kunt u de nieuwe radiatorthermostaat op de verwarmingskraan monteren:

- Plaats de radiatorthermostaat met de metalen moer (A) op de radiatorkraan.

Gebruik zo nodig een van de bijgeleverde adapters voor Danfoss-kranen (zie '6.2.4 Adapter voor Danfoss RA' op pagina 111) of de bijgeleverde steunring.

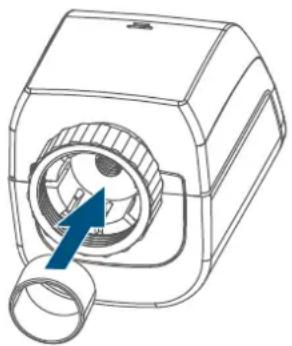

6.2.3 Steunring

Bij de kranen van bepaalde fabrikan- ten heeft het deel van de kraan dat in het apparaat zit, een kleine diameter, waardoor de radiatorthermostaat los op de kraan zit. In dit geval dient vóór de montage de bijgeleverde steunring in de flens van het apparaat te worden aangebracht. Vervolgens kunt u de radiatorthermostaat weer monteren zoals hierboven beschreven.

6.2.4 Adapter voor Danfoss RA

Voor de montage op RA-kranen van Danfoss hebt u de bijgeleverde adapter nodig.

De RA-adapter werd t.b.v. een betere zitting geproduceerd met een voorspanning. Bij de montage kunt u eventueel een schroevendraaier gebruiken en de adapter bij de schroef iets openbuigen.

De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen die ook een betere zitting van de adapter na het vastklikken garanderen.

Let er bij de montage op dat de positie van de ribbels in de adapter precies overeenkomt met die van de inkervingen op de kraan.

Let erop dat u uw vingers niet tussen de adapterhelften klemt!

Na het vastklikken op het kraanhuis dient u de adapter met de bijgeleverde schroef en moer te bevestigen.

6.3 Adapteerbeweging

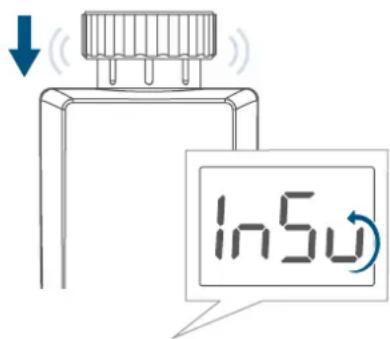

Na het plaatsen van de batterijen beweegt de motor eerst terug om de montage te vereenvoudigen. Ondertussen verschijnen 'InS' en het activiteitssymbool (n).

In5u

Afbeelding 7

Als de adaptatiebeweging al vóór de montage werd uitgevoerd of een foutmelding (F1, F2, F3) wordt weergegeven, drukt u op de menu-/boosttoets.

Zodra de radiatorthermostaat succesvol gemonteerd is, moet in de volgende stap voor de aanpassing aan de kraan een adapteerbeweging ('AdA')

uitgevoerd worden Ga hiervoor als volgt te werk:

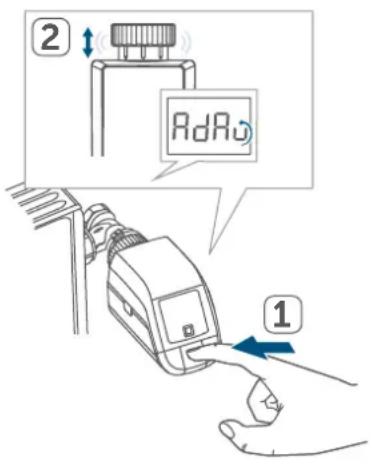

- Als op het display 'AdA' staat, drukt u op de Menu/Boost-toets (G) om de adapteerbeweging te starten (zie afbeelding 11).

2 AdR 1

Afbeelding 8

7 Configuratiemenu

Als u het apparaat zonder accesspoint gebruikt, kunt u na de inbedrijfstelling direct via het configuratiemenu de volgende modi selecteren en instellingen uitvoeren om het apparaat aan te passen aan uw persoonlijke behoeften:

• door lang op de Menu-toets (G) te drukken, roept u het configuratie-menu op.
• Selecteer met behulp van de plus-en min-toetsen (E + F) en door kort indrukken van de Menu-toets het gewenste symbool om de instellingen voor de verschillende menu-punten uit te voeren.

Door de menutoets (G) lang ingedrukt te houden, keert u naar het vorige niveau terug. Indien langer dan 1 minuut geen toets op het apparaat wordt ingedrukt, wordt het menu automatisch weer gesloten, zonder dat ingestelde wijzigingen worden overgenomen.

Als u het apparaat op het Homematic IP access point inleert, kunt u de instellingen gemakkelijk via de kosteloze Homematic IP-app uitvoeren.

Indien u al instellingen in het configuratiemenu hebt uitgevoerd of het apparaat al direct op een ander Homematic IP apparaat hebt ingeleerd, moet u voor het inleren van de radiatorthermostaat op het Homematic IP access point of de centrale CCU3 eerst de fabrieksinstellingen van het apparaat herstellen (zie '11 Herstellen van de fabrieksinstellingen' op pagina 119).

7.1 Handmatig bedrijf

In het handmatige bedrijf wordt de temperatuur geregeld volgens de temperatuur die met behulp van de toetsen (E + F) werd ingesteld. De temperatuur blijft behouden tot de volgende handmatige wijziging. Ga als volgt te werk om het handmatige bedrijf te activeren:

• Druk gedurende ca. 2 s op de menutoets (G) om het configuratie-menu te openen.
• Selecteer met behulp van de plus-en min-toetsen (E + F) het menu-punt 'Manu'.
• Bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het automatische bedrijf.

7.2 Automatisch bedrijf

In het automatische bedrijf geschiedt de temperatuurregeling volgens het ingestelde verwarmingsprofiel. Handmatige wijzigingen blijven tot de volgende schakeltijd actief. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. Ga als volgt te werk om het automatische bedrijf te activeren:

• Druk gedurende ca. 2 s op de menutoets (G) om het configuratie-menu te openen.
• Selecteer met behulp van de plus-en min-toetsen (E + F) het menu-punt 'Auto'.
• Bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het automatische bedrijf.

7.3 Vakantiemodus

De vakantiemodus kan worden gebruikt als gedurende een bepaalde periode duurzaam een vaste temperatuur moet worden aangehouden (bijv. tijdens een vakantie of een feest). Ga als volgt te werk om de vakantiemodus in te stellen:

• Druk gedurende ca. 2 s op de menutoets (G) om het configuratie-menu te openen.

• Selecteer het menupunt 'Vakan-tie' met behulp van de plus- en min-toetsen (E + F) en bevestig uw keuze met de menutoets.

• Voer met behulp van de plus- en min-toetsen de tijd in tot wanneer de vakantiemodus actief moet zijn en bevestig uw invoer met de Menu-toets.

• Voer met behulp van de plus- en min-toetsen de datum in tot wan- neer de vakantiemodus actief moet zijn en bevestig uw invoer met de Menu-toets.
• Voer met behulp van de plus- en min-toetsen de gewenste temperatuur in voor de tijd van afwezigheid en bevestig uw invoer met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar de vakantiemodus.

7.4 Bedieningsvergrendeling

De bediening op het apparaat kan worden vergrendeld om te voorkomen dat instellingen ongewenst worden gewijzigd, bijv. door per ongeluk aanraken. Ga als volgt te werk om de bedieningsvergrendeling te activeren of te deactiveren:

• Druk gedurende ca. 2 s op de menutoets (G) om het configuratie-menu te openen.
• Selecteer met behulp van de plus-en min-toetsen (E + F) het menu-punt 'Bedieningsvergrendeling'.
• Bevestig uw keuze met de Menu-toets.
• Selecteer met 'On' (plus-toets) om de bedieningsvergrendeling te activeren of 'OFF' (min-toets) om de bedieningsvergrendeling te deactiveren en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de selectie twee keer kort en het apparaat schakelt terug naar de standaardweergave.

Bij geactiveerde bedieningsvergrendeling verschijnt het symbool 'Slot' op het display.

Ga als volgt te werk om de bedieningsvergrendeling te deactiveren:

• Druk gedurende ca. 2 s op de menutoets (E) om het configuratieme-nu te openen.
• Bevestig uw keuze met de Menu-toets.
• Selecteer met behulp van de min-toets (D) 'OFF' om de bedienings-vergrendeling te deactiveren.

7.5 Tijd en datum

Ga als volgt te werk om datum en tijd in te stellen:

• Druk gedurende ca. 2 s op de menutoets (G) om het configuratie-menu te openen.
• Selecteer met behulp van de plus-en min-toetsen (E + F) het menu-punt 'Datum/tijd'.
• Bevestig uw keuze met de Menu-toets.
• Selecteer het jaar met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de maand met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de dag met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de uren met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

- Selecteer de minuten behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt terug naar de standaardweergave.

7.6 Offset-temperatuur

Aangezien de temperatuur aan de wandthermostaat wordt gemeten, kan het elders in de ruimte kouder of warmer zijn. Om dit te compenseren, kan een offset-temperatuur van ± 3,5 °C worden ingesteld. Als bijv. 18 °C in plaats van de ingestelde 20 °C wordt gemeten, dient een offset van -2,0 °C te worden ingesteld. Af fabriek is een offset-temperatuur van 0,0 °C ingesteld. Ga als volgt te werk om de offsettemperatuur afzonderlijk aan te passen:

• Druk gedurende ca. 2 s op de menutoets (G) om het configuratie-menu te openen.
• Selecteer met behulp van de plus-en min-toetsen (E + F) het menu-punt 'Offset'.
• Bevestig uw keuze met de Menu-toets.
• Selecteer de gewenste offset-temperatuur met behulp van de plus-en min-toetsen en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de temperatuur twee keer kort en het apparaat schakelt terug naar de standaardweergave.

7.7 Programmering van een verwarmingsprofiel

In dit menupunt kunt u een verwarmingsprofiel instellen met zes verwarmings- en verlaagde fasen (13 schakeltijdstippen), geheel volgens uw behoeften:

• Druk gedurende ca. 2 s op de menutoets (G) om het configuratie-menu te openen.
• Selecteer het menupunt 'Prg' met behulp van de plus- en min-toetsen (E + F) en bevestig uw keuze met de menutoets.
• Selecteer onder 'dAY' met behulp van de plus- en min-toetsen af-zonderlijke weekdagen, alle werk-dagen, het weekeinde of de hele week voor uw verwarmingsprofiel en bevestig uw keuze met de Menu-toets.
• Bevestig de starttijd 00:00 uur met de menu-toets.
• Selecteer de gewenste temperatuur voor de starttijd met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Op display verschijnt de volgende tijd. U kunt deze tijd wijzigen met behulp van de plus- en min-toetsen.
• Selecteer de gewenste temperatuur voor de volgende periode met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Herhaal dit proces totdat voor de hele periode van 0:00 tot 23:59 uur de temperaturen zijn ingesteld.

Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt terug naar de standaardweergave.

8 Bediening

Na de configuratie staan direct op het apparaat eenvoudige bedieningsfuncties tot uw beschikking.

Als de radiatorthermostaat zich in de stand-bymodus bevindt, moet u de systeemtoets (D) vóór de bediening eenmaal indrukken om het display te activeren.

- Temperatuur: Druk op de linker (E) of rechter (F) toets om de temperatuur van de radiator handmatig te veranderen. In automatisch bedrijf blijft de handmatig ingestelde temperatuur tot de volgende schakeltijd behouden. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. In handmatig bedrijf blijft de temperatuur tot de volgende handmatige wijziging behouden.

- Boostfunctie:druk kort op de boosttoets (G) om de boostfunctie voor het snelle, kortstondige verwarmen van de radiator te activeren door de kraan te openen. Daardoor wordt direct een aangenaam warmtegevoel in het vertrek bereikt.

9 Batterijen vervangen

Als het symbool voor lege batterijen ( - ) op het display of in de app verschijnt, dient u de verbruikte batterijen te vervangen door twee nieuwe batterijen van het type LR6/mignon/AA. Let daarbij op de juiste polariteit van de batterijen.

Ga als volgt te werk om nieuwe batterijen te plaatsen:

• Open het batterijvak (B) door het batterijvakdeksel naar beneden weg te trekken ( zie afbeelding).
• Verwijder de batterijen.
• Plaats twee nieuwe 1,5V-batterijen van het type LR6/mignon/AA in de batterijvakken. Let hierbij op de juiste polariteit, zoals aangegeven.

- Let na het plaatsen van de batterij- en op de flitsvolgorde van het ledje (zie '10.4 Foutcodes en knipper- reeksen' op pagina 118).

Na het plaatsen van de batterijen voert de radiatorthermostaat eerst gedurende ca.2 seconden een zelftest en eventueel een adapteerbeweging uit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op.

10 Storingen oplossen

10.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan de radiatorthermostaat ook bij een lage batterijspanning worden gebruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal worden gezonden.

Als tijdens het zenden de spanning weer wegvalt, verschijnen het symbool voor lege batterijen (☐) en de foutcode aan het apparaat (zie '10.4 Foutcodes en knipperreeksen' op pagina 118). Vervang in dat geval de lege batterijen door twee nieuwe (zie '9 Batterijen vervangen' op pagina 116).

10.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht het ledje (D) bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie '13 Algemene instructies voor de draadloze werking' op pagina 120). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

10.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100% conform de norm ontwikkeld en ge-produceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In be-paalde situaties kan dit bij de inbedrijf-stelling of eerste installatie van een systeem wel het geval zijn wanneer er meerdere en zendintensieve inleerprocessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aange-geven door drie keer langzaam rood knipperen van het ledje en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

10.4 Foutcodes en knipperreeksen

Knippercode/ displayweergave	Betekenis Oplossing
F1 Kraanaandrijving stroef		Controleer of de sto-ter van de radiatorkraan klemt.
F2 Instelbereik te groot		Controleer de bevestiging van de radiatorthermo-staat
F3 Instelbereik te klein		Controleer of de sto-ter van de radiatorkraan klemt.
Batterijsymbool (α) Batterijspanning laag		Vervang de batterijen van het apparaat (zie '9 Batte-rijen vervangen' op pagina 116).
Batterijsymbool (α) en ---	Kraan werd in noodstand* gezet	Vervang de batterijen van het apparaat (zie '9 Batte-rijen vervangen' op pagina 116).
*Als lege batterijen niet worden vervangen, stuurt de radiatorthermostaat naar een 'Kraan-noodstand' om te voorkomen dat het apparaat op grond van een te gering batterijvermogen de ingestelde temperatuur in het vertrek niet meer in stand kan houden. Af fabriek is een kraan-noodstand van 15 % ingesteld.
Antennesymbool (ψ) knip-pert	Communicatiestoring naar het Homematic IP Access Point of het aan- geleerde apparaat	Controleer de verbinding naar het Homematic IP Access Point of de aange-leerde apparaten.
Slotsymbool (π)	Bedieningsvergrendeling actief	Deactiveer de bedienings-vergrendeling in de app.
Kort oranje knipperen	Draadloze overdracht/ zendpoging of configura-tiegegevens worden over-gedragen	Wacht tot de overdracht beeindigd is.
1x lang groen branden Proces bevestigd		U kunt met de bediening doorgaan.
1x lang rood oplichten	Proces mislukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie '10.2 Commando niet be- vestigd' op pagina 116) of (zie '10.3 Duty cycle' op pagina 117).
Kort oranje knipperen (om de 10 sec.)	Inleermodus actief	Voer ter bevestiging de laatste vier cijfers van het apparaatserienummer in (zie '6.1.2 Aanleren aan het accesspoint' op pagina 108).
Snel oranje knipperen	Directe aanleermodus actief	Activeer de inleermodus van het in te le-ren apparaat (zie '6.1.1 Direct inleren op een Homematic IP-apparaat' op pagina 107).
Kort oranje oplichten (na groene of rode ontvangst-melding)	Batterijen leeg	Vervang de batterijen (zie '9 Batterijen vervangen' op pagina 116).
6x lang rood knipperen Apparaat defect		Controleer de weergave in uw app of neem contact op met uw dealer.
1x oranje en 1x groen oplichten (na het plaatsen van de batterijen)	Testindicatie	Wanneer de testindicatie weer is gedoofd, kunt u doorgaan.
Lang en kort oranje knip-peren (afwisselend)	Actualisatie van de appa- raatsoftware (OTAU)	Wacht totdat de update is beëindigd.

11 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Ga als volgt te werk om de fabrieksinstellingen van de wandthermostaat te

herstellen:

• Open het batterijvak (B) door het batterijvakdeksel naar beneden weg te trekken ( zie afbeelding).
• Verwijder een batterij.
• Plaats de batterijen weer overeenkomstig de aangeven polariteit en druk daarbij tegelijkertijd op de systeemtoets (D). Houd de systeemtoets ingedrukt tot de led (D) snel oranje begint te knipperen.
• Laat de systeemtoets even los en houd ze vervolgens opnieuw ingedrukt totdat het oranje knipperen verandert in een groen oplichten.
• Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit.

12 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doek licht met lauw wa- ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmid-delen. Deze kunnen de kunststof kast en opschriften aantasten.

13 Algemene instructies voor de draadloze werking

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht-vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmlP-eTRV-B-2 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteits-verklaring is beschikbaar op het volgende internetadres:

www.homematic-ip.com

14 Verwijdering als afval Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat en de batterijen of accu's niet mogen worden weggegooid het huisvuil, restafval of in de gele hisbak of zak.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het

product, alle elektronische onderdelen die bij de levering zijn inbegrepen en de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparaten of afgedankte batterijen te brengen. Ook distributeurs van elektrische en elektronische apparaten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen.

Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van afgedankte elektrische en elektronische apparaten en afgedankte batterijen.

U bent verplicht om afgedankte batterijen en accu's die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit-sluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Levensduur batterijen: 2 jaar (typ.)

Beschermingsgraad: IP20

Verontreinigingsgraad: 2

Omgevingstemperatuur: 0 tot 50 °C

Afmetingen (b x h x d): 57 x 68 x 102 mm

Gewicht: 185 g (incl. batterijen)

Zendfrequentieband: 868,0-868,6 MHz 869,4-869,65 MHz

Max. zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 250 m

Aansluiting: M30 x 1,5 mm

Stelkracht: > 80 N

Slaglengte kraan: 4,3 ± 0,3 mm

Maximale slagpositie: 14,3 ± 0,3 mm

Minimale slagpositie: 10,0 ± 0,3 mm

Technische wijzigingen voorbehouden.
