basic HmIP-SK24 - Thermostat Homematic IP - Kostenlose Bedienungsanleitung

Produkttyp	Intelligentes Heizkörperthermostat
Marke	Homematic IP
Modell	basic HmIP-SK24
Stromversorgung	2 LR6/Mignon/AA-Batterien (1,5 V)
Abmessungen (B x H x T)	57 x 68 x 102 mm
Schutzart	IP20
Betriebstemperatur	0 °C bis 50 °C
Ventilanschluss	M30 x 1,5 mm (Danfoss RA-Adapter inklusive)
Ventilhub	4,3 ± 0,3 mm
Einstellkraft	> 80 N
Funkreichweite	Bis zu 250 m im Freifeld
Funkfrequenz	868,0-868,6 MHz / 869,4-869,65 MHz
Display	LCD-Bildschirm
Hauptfunktionen	Manuell, Automatik, Urlaub, Boost-Funktion, Wochenprogramm, Bediensperre, Fenster-offen-Erkennung (mit Zubehör)
Lieferumfang	Thermostat, Danfoss RA-Adapter, Stützring, M4-Mutter, M4-Schraube, Batterien, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen, keine Lösungsmittel
Sicherheit	Nicht öffnen, nur empfohlenen Batterietyp verwenden, nicht ins Feuer werfen
Ersatzteile und Reparierbarkeit	AA-Batterien, Adapter erhältlich; Reparaturen von Fachpersonal

Häufig gestellte Fragen - basic HmIP-SK24 Homematic IP

Wie installiere ich das Homematic IP Basic Thermostat?

Entfernen Sie das alte Reglerventil, setzen Sie das Thermostat auf das Ventil (M30 x 1,5 mm oder mit Danfoss RA-Adapter), schrauben Sie die Überwurfmutter fest, setzen Sie die Batterien ein und führen Sie den Adaptionshub durch.

Wie kopple ich das Thermostat mit dem Homematic IP Access Point?

Öffnen Sie die App, wählen Sie « Gerät anlernen », öffnen Sie das Batteriefach, ziehen Sie den Isolierstreifen heraus, geben Sie die letzten 4 Ziffern der SGTIN ein oder scannen Sie den QR-Code.

Was tun bei Fehler F1 auf dem Display?

Fehler F1 weist auf einen teilweise schwergängigen Ventilantrieb hin. Überprüfen Sie, ob der Ventilstößel klemmt, und führen Sie einen neuen Adaptionshub durch.

Wie stelle ich den Urlaubsmodus ein?

Drücken Sie lange die Menütaste, wählen Sie das Urlaubs-Symbol, stellen Sie die Endzeit und das Enddatum sowie die gewünschte Temperatur ein und bestätigen Sie.

Wie wechsle ich die Batterien des Thermostats?

Ziehen Sie die Abdeckung des Batteriefachs nach unten, entnehmen Sie die alten Batterien, setzen Sie zwei neue LR6/Mignon/AA-Batterien unter Beachtung der Polarität ein und schließen Sie das Fach.

Wie groß ist die Funkreichweite des Thermostats?

Die typische Reichweite im Freifeld beträgt 250 Meter. In Gebäuden kann sie je nach Hindernissen und Luftfeuchtigkeit variieren.

Kann das Thermostat ohne Access Point verwendet werden?

Ja, es kann im autonomen Modus mit direkter Verbindung zu anderen Homematic IP-Geräten (Fensterkontakt, Wandthermostat) verwendet und über das lokale Menü konfiguriert werden.

Wie setze ich das Thermostat auf Werkseinstellungen zurück?

Öffnen Sie das Batteriefach, entnehmen Sie eine Batterie, setzen Sie sie wieder ein, während Sie die Systemtaste gedrückt halten, bis schnelles orangefarbenes Blinken erscheint, lassen Sie los und drücken Sie erneut, bis grünes Licht erscheint.

Welcher Temperatureinstellbereich ist möglich?

Das Thermostat ermöglicht die Einstellung einer Solltemperatur zwischen 5 °C und 30 °C, mit einem möglichen Offset von ±3,5 °C.

Wie aktiviere ich die Bediensperre?

Gehen Sie in das Konfigurationsmenü, wählen Sie das Schloss-Symbol, wählen Sie „Ein“ zum Aktivieren. Zum Deaktivieren wiederholen Sie den Vorgang und wählen Sie „Aus“.

BEDIENUNGSANLEITUNG basic HmIP-SK24 Homematic IP

Installations- und Bedienungsanleitung

1 Lieferumfang....4
2 Hinweise zur Anleitung....4
3 Gefahrenhinweise....4
4 Funktion und Geräteübersicht 5
5 Allgemeine Systeminformationen 6
6 Inbetriebnahme....6

6.1 Anlernen 6

6.1.1 Direktes Anlernen an ein Homematic IP Gerät 6
6.1.2 Anlernen an den Access Point....7

6.2 Montage....9

6.2.1 Thermostat demontieren....9
6.2.2 Heizkörper thermostat montieren 10
6.2.3 Stützring....10
6.2.4 Adapter für Danfoss RA 11

6.3 Adaptierfahrt....11

7 Konfigurationsmenü....12

7.1 Manueller Betrieb.... 12
7.2 Automatik Betrieb 13
7.3 Urlaubsmodus 13
7.4 Bediensperre....13
7.5 Uhrzeit und Datum 14
7.6 Offset-Temperatur....14
7.7 Programmierung eines Heizprofils.... 15

8 Bedienung 15
9 Batterien wechseln....16
10 Fehlerbehebung....16

10.1 Schwache Batterien....16
10.2 Befehl nicht bestätigt.... 16
10.3 Duty Cycle 17
10.4 Fehlercodes und Blinkfolgen....18

11 Wiederherstellung der Werkseinstellungen....20
12 Wartung und Reinigung.... 20
13 Allgemeine Hinweise zum Funkbetrieb 20
14 Entsorgung....21
15 Technische Daten 22

Dokumentation © 2022 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

157367 (web) | Version 1.3 (04/2024)

1 Lieferumfang

1x Heizkörper thermostat – basic

1x Adapter Danfoss RA

1x Stützring

1x Mutter M4

1x Zylinderkopfschraube M4 x 12 mm

2x 1,5 V LR6/Mignon/AA Batterien

1x Bedienungsanleitung

2 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

3 Gefahrenhinweise

Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Ersatz nur durch denselben oder einen gleichwertigen Typ. Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

4 Funktion und Geräteübersicht

Der Homematic IP Heizkörperthermostat kann die Raumtemperatur zeitgesteuert und bedarfsgerecht über ein Heizprofil mit individuellen Heizphasen regulieren. Sie können den Heizkörperthermostat direkt am Gerät konfigurieren und an Ihre persönlichen Bedürfnisse anpassen. Alternativ haben Sie die Möglichkeit, den Heizkörperthermostat in Verbindung mit einem Homematic IP Access Point komfortabel über die kostenlose Smartphone App zu steuern. In Verbindung mit einem Homematic IP Fenster- und Türkontakt wird die Temperatur beim Lüften automatisch abgesenkt. Der Heizkörperthermostat passt auf alle gängigen Heizkörperventile und ist einfach zu montieren - ohne Ablassen von Heizungswasser oder Eingriff in das Heizungssystem. Die zusätzliche Boost-Funktion ermöglicht ein schnelles, kurzzeitiges Aufheizen des Heizkörpers durch Öffnung des Ventils.

Geräteübersicht:

(A) Überwurfmutter
(B) Batteriefach(-deckel)
(C) Display
(D) Systemtaste (Anlerntaste und LED)
(E) Minus-Taste
(F) Plus-Taste
(G) Menü-/Boost-Taste

Displayübersicht:

°C	Soll-Temperatur
	Fenster-auf-Symbol
	Leere Batterien
	Funkübertragung
BOOST	Boost-Funktion
MANU	Manueller Betrieb*
AUTO	Automatik Betrieb*
	Urlaubsmodus*
	Bediensperre*
	Übersicht der Heizphasen
	Uhrzeit und Datum*
Offset	Offset-Temperatur*
Prg	Programmierung eines Heizprofils*

Mo Tu We Th Fr Sa Su Wochentage
* (s. „7 Konfigurationsmenü“ auf Seite 12)

Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Zentrale CCU3 oder in Verbindung mit vielen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IPAnwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com.

6 Inbetriebnahme

6.1 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Sie können den Heizkörperthermostat entweder direkt an ein oder mehrere Homematic IP Geräte oder an den Homematic IP Access Point (HmIP-HAP) anlernen. Beim direkten Anlernen erfolgt die Konfiguration am Gerät und beim Anlernen an den Access Point über die kostenlose Homematic IPApp.

6.1.1 Direktes Anlernen an ein Homematic IPGeraät

Sie können den Homematic IP Heizkörperthermostat – basic (HmIP-eTRV-B-2) an den Homematic IP Fenster- und Türkontakt mit Magnet (HmIP-SWDM-2) und/oder den Homematic IP Wandthermostat (HmIP-WTH-B-2) anlernen.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Geräten ein.

Sie können den Anlernvorgang durch erneute kurze Betätigung der Systemtaste (D) abbrechen. Dies wird durch rotes Aufleuchten der Geräte-LED (D) bestätigt.

Um das Gerät an ein anderes Homematic IP Gerät anzulernen, müssen beide Geräte in den Anlernmodus gebracht werden. Gehen Sie dazu wie folgt vor:

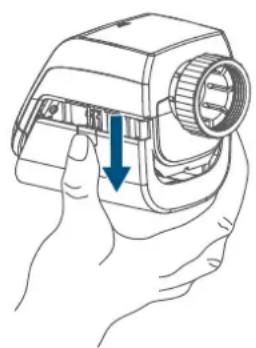

- Öffnen Sie das Batteriefach (B), indem Sie den Batteriefachdeckel nach unten abziehen.

• Ziehen Sie den Isolierstreifen aus dem Batteriefach heraus.

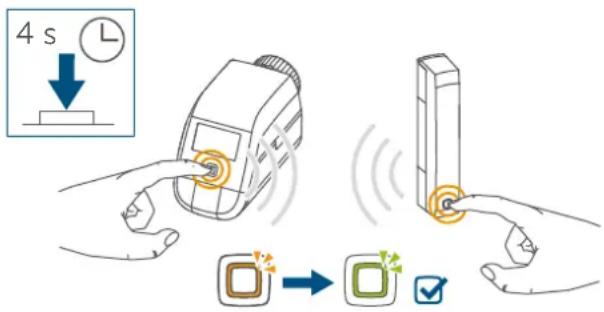

• Drücken Sie für mind. 4 s auf die Systemtaste (D), um den Anlernmodus zu aktivieren. Die Geräte-LED (D) beginnt orange zu blinken. Der Anlernmodus ist für 3 Minuten aktiv.
• Drücken Sie die Systemtaste des anzulernenden Geräts (z. B. des Homematic IP Fenster- und Türkontakts mit Magnet) für mind. 4 s, um den Anlernmodus zu aktivieren. Die Geräte-LED beginnt orange zu blinken. Weitere Informationen dazu können Sie der Bedienungsanleitung des jeweiligen Geräts entnehmen.

Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-LED signalisiert.

War der Anlernvorgang nicht erfolgreich, leuchtet die Geräte-LED rot auf. Versuchen Sie es erneut.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 3 Minuten beendet.

Wenn Sie einer bestehenden Geräte-Gruppe ein weiteres Gerät hinzufügen möchten, müssen Sie zunächst das bereits in der Gruppe bestehende Gerät und anschließend das neue Gerät in den Anlernmodus bringen.

Wenn Sie einer bestehenden Geräte-Gruppe aus Heizkörperthermostat und Fenster- und Türkontakt einen Wandthermostat hinzufügen möchten, müssen Sie zunächst den Wandthermostat an den Heizkörperthermostat anlernen. Anschließend können Sie den Wandthermostat an den Fenster- und Türkontakt anlernen.

Wenn Sie mehrere Geräte in einem Raum verwenden, sollten Sie alle Geräte aneinander anlernen.

6.1.2 Anlernen an den Access Point

Falls Sie das Gerät bereits direkt an ein anderes Homematic IP Gerät angelernt haben, müssen Sie zum Anlernen des Heizkörperthermostats an den Homematic IP Access Point oder an die Zentrale CCU3 zunächst die Werkseinstellungen des Geräts wiederherstellen (s. „11 Wiederherstellung der Werkseinstellungen“ auf Seite 20).

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Zum Anlernen und Einrichten des Wandthermostaten mithilfe einer CCU3 finden Sie nähere Informationen im WebUI Handbuch auf unserer Homepage unter www.homematic-ip.com.

Damit das Gerät in Ihr System integriert werden und mit anderen Homematic IP Geräten kommunizieren kann, muss er zunächst an den Homematic IP Access Point angelernt werden.

Zum Anlernen des Geräts gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Öffnen Sie das Batteriefach (B), indem Sie den Batteriefachdeckel nach unten abziehen (→siehe Abbildung).
• Ziehen Sie den Isolierstreifen aus dem Batteriefach heraus. Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) kurz drücken.

Das Gerät erscheint automatisch in der Homematic IPApp.

• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (D) grün. Das Gerät ist nun einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

6.2 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.

Die Montage des Homematic IP Heizkörperthermostat ist einfach und kann ohne Ablassen von Heizungswasser oder Eingriff in das Heizungssystem erfolgen. Spezialwerkzeug oder ein Abschalten der Heizung sind nicht erforderlich.

Die am Heizkörperthermostat angebrachte Überwurfmutter (A) ist universell einsetzbar und ohne Zubehör passend für alle Ventile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z. B.:

• Heimeier
  • MNG
• Junkers
• Landis&Gyr (Duodyr)
  • Honeywell-Braukmann
• Oventrop
• Schlösser
• Comap
• Valf Sanayii
• Mertik Maxitrol
• Watts
  • Wingenroth (Wiroflex)
  • R.B.M
• Tiemme
• Jaga
• Siemens
• Idmar

Durch den im Lieferumfang enthaltenen Adapter ist das Gerät auch auf Heizkörperventile vom Typ Danfoss RA montierbar (s. „6.2.4 Adapter für Danfoss RA“ auf Seite 11).

6.2.1 Thermostat demontieren

Bei erkennbaren Schäden am vorhandenen Thermostat, am Ventil oder an den Heizungsrohren konsultieren Sie bitte einen Fachmann.

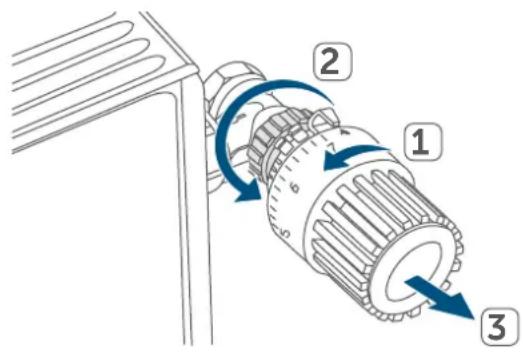

Demontieren Sie den alten Thermo- statkopf von Ihrem Heizkörperventil:

- Drehen Sie den Thermostatkopf auf den Maximalwert (1) gegen den Uhrzeigersinn. Der Thermostatkopf drückt jetzt nicht mehr auf die Ventilspindel und kann so leichter demontiert werden.

Die Fixierung des Thermostatkopfes kann unterschiedlich ausgeführt sein:

• Überwurfmutter: Schrauben Sie die Überwurfmutter gegen den Uhrzeigersinn ab (2). Danach können Sie den Thermostatkopf abnehmen (3).
• Schnappbefestigungen: Sie können so befestigte Thermostatköpfe einfach lösen, indem Sie den Verschluss/Überwurfmutter ein klein wenig gegen den Uhrzeigersinn drehen. Danach können Sie den Thermostatkopf abnehmen.

- Klemmverschraubungen: Der Thermostatkopf wird durch einen Befestigungsring gehalten, der mit

einer Schraube zusammengehalten wird. Lösen Sie diese Schraube und nehmen Sie den Thermostatkopf vom Ventil ab.

- Verschraubung mit Madenschrauben: Lösen Sie die Madenschraube und nehmen Sie den Thermostatkopf ab.

6.2.2 Heizkörper thermostat montieren

Nach der Demontage des alten Thermostatkopfes können Sie den neuen Heizkörperthermostat auf dem Heizungsventil montieren:

- Setzen Sie den Heizkörperthermostat mit der Metallmutter (A) auf das Heizungsventil.

Bei Bedarf verwenden Sie einen der beiliegenden Adapter für Danfoss Ventile (s. „6.2.4 Adapter für Danfoss RA“ auf Seite 11) oder den beiliegenden Stützring.

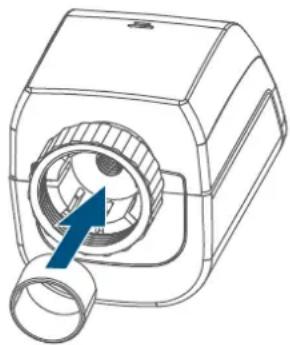

6.2.3 Stützring

Bei den Ventilen einiger Hersteller weist der in das Gerät hineinragen-de Teil des Ventils nur einen geringen Durchmesser auf, was zu einem lockeren Sitz des Heizkörperthermostats führt. In diesem Fall sollte der beiliegende Stützring vor der Montage in den Flansch des Geräts eingelegt werden. Anschließend können Sie den Heizkörperthermostat wieder zuvor beschrieben montieren.

6.2.4 Adapter für Danfoss RA

Zur Montage auf RA-Ventile von Danfoss ist der beiliegende Adapter erforderlich.

Der RA-Adapter wurde zugunsten eines besseren Sitzes mit Vorspannung produziert. Bei der Montage verwenden Sie ggf. einen Schraubendreher und biegen den Adapter im Bereich der Schraube leicht auf.

Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen auf, die auch einen besseren Sitz des Adapters nach dem Aufrasten gewährleisten.

Achten Sie bei der Montage darauf, dass die Zapfen im Inneren des Adapters eine deckungsgleiche Position zu den Einkerbungen am Ventil haben.

Achten Sie darauf, sich nicht die Finger zwischen den Adapterhälften einzuklemmen!

Nach dem Aufrasten auf den Ventilkörper befestigen Sie die Adapter mit der beiliegenden Schraube und Mutter.

6.3 Adaptierfahrt

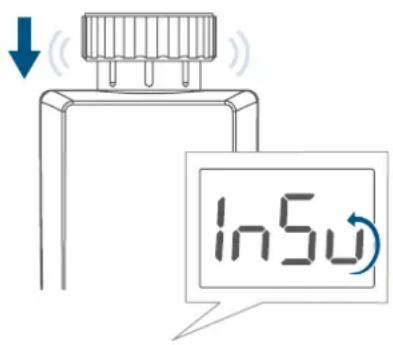

Nach dem Einlegen der Batterien fährt der Motor zunächst zurück, um die Montage zu erleichtern. Währenddessen wird „InS“ und das Aktivitätssymbol (n) angezeigt.

In5u

Abbildung 8

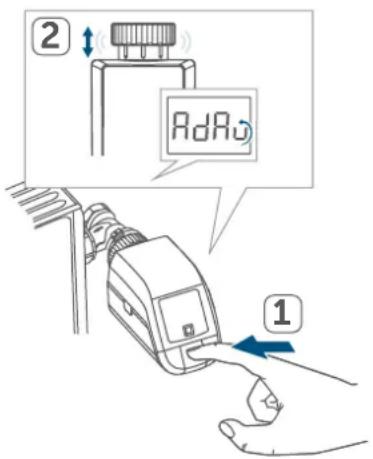

Wurde die Adaptierfahrt vor der Montage eingeleitet bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt, drücken Sie die Menü-/Boost-Taste.

Nachdem der Heizkörperthermostat erfolgreich montiert wurde, muss im nächsten Schritt zur Anpassung ans Ventil eine Adaptierfahrt (AdA) durchgeführt werden. Dazu gehen Sie wie folgt vor:

- Wenn im Display „AdA“ steht, drücken Sie die Menü-/Boost-Taste (G), um die Adaptierfahrt zu starten.

2 AdRo 1

Abbildung 9

7 Konfigurationsmenü

Wenn Sie das Gerät ohne

Homematic IP Access Point betreiben, können Sie nach der Inbetriebnahme direkt über das Konfigurationsmenü folgende Modi auswählen und Einstellungen vornehmen, um das Gerät an Ihre persönlichen Bedürfnissen anzupassen:

• Durch langes Drücken der Menü-Taste (G) gelangen Sie ins Konfigurationsmenü.
• Wählen Sie das gewünschte Symbol über die Plus- oder Minus-Tasten (E + F) und kurzes Drücken der Menü-Taste aus, um Einstellungen für die verschiedenen Menüpunkt vorzunehmen.

Durch langes Drücken der Menü-Taste (G) gelangen Sie zur vorherigen Ebene zurück. Wenn für mehr als 1 Minute keine Betätigung am Gerät erfolgt, schließt sich das Menü automatisch, ohne eingestellte Änderungen zu übernehmen.
Wenn Sie das Gerät an den Homematic IP Access Point anlernen, können Sie die Einstellungen bequem über die kostenlose Homematic IP App vornehmen.
Falls Sie bereits Einstellungen im Konfigurationsmenü vorgenommen oder das Gerät bereits direkt an ein anderes Homematic IP Gerät angelernt haben, müssen Sie zum Anlernen des Heizkörper-thermostats an einen Homematic IP Access Point oder an eine Zentrale CCU3 zunächst die Werkseinstellungen des Geräts wiederherstellen (s. „11 Wiederherstellung der Werkseinstellungen“ auf Seite 20).

7.1 Manueller Betrieb

Im manuellen Betrieb erfolgt die Temperaturregelung gemäß der über die Tasten (E + F) eingestellten Temperatur. Die Temperatur bleibt bis zur nächsten manuellen Änderung erhalten. Um den manuellen Betrieb zu aktivieren, gehen Sie wie folgt vor:

- Drücken Sie für ca. 2 s auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.

• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt „Manu“ aus.
• Bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt das Symbol zweimal kurz auf und das Gerät wechselt in den automatischen Betrieb.

7.2 Automatik Betrieb

Im Automatikbetrieb erfolgt die Temperaturregelung gemäß dem eingestellten Heizprofil. Manuelle Änderungen bleiben bis zum nächsten Schaltzeitpunkt aktiv. Danach wird das eingestellte Heizprofil wieder aktiviert. Um den automatischen Betrieb zu aktivieren, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 s auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt „Auto“ aus.
• Bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt das Symbol zweimal kurz auf und das Gerät wechselt in den automatischen Betrieb.

7.3 Urlaubsmodus

Der Urlaubsmodus kann genutzt werden, wenn für einen bestimmten Zeitraum dauerhaft eine feste Temperatur gehalten werden soll (z. B. während eines Urlaubs oder einer Party). Um den Urlaubsmodus einzustellen, gehen Sie wie folgt vor:

- Drücken Sie für ca. 2 s auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.

• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt „Urlaub“ aus und bestätigen Sie mit der Menü-Taste.
• Geben Sie über die Plus- oder Minus-Tasten die Uhrzeit ein, bis zu der der Urlaubsmodus aktiv sein soll und bestätigen Sie mit der Menü-Taste.
• Geben Sie über die Plus- oder Minus-Tasten das Datum ein, bis zu dem der Urlaubsmodus aktiv sein soll und bestätigen Sie mit der Menü-Taste.
• Geben Sie über die Plus- oder Minus-Tasten die gewünschte Temperatur für die Zeit der Abwesenheit ein und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt das Symbol zweimal kurz auf und das Gerät wechselt in den Urlaubsmodus.

7.4 Bediensperre

Die Bedienung am Gerät kann gesperrt werden, um das ungewollte Verändern von Einstellungen, z. B. durch versehentliches Berühren, zu verhindern. Um die Bediensperre zu aktivieren bzw. deaktivieren, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 s auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt „Bediensperre“ aus.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus-Taste „On“ um die Bediensperre zu aktivieren oder über die Minus-Taste

„OFF“, um die Bediensperre zu deaktivieren und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt die Auswahl zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

Bei Aktivierung der Bediensperre wird das Symbol „Schloss“ im Display angezeigt.

Um die Bediensperre zu deaktivieren gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 s auf die Menü-Taste (E), um das Konfigurationsmenü zu öffnen.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Minus-Taste (D) „OFF“ aus, um die Bediensperre zu deaktivieren.

7.5 Uhrzeit und Datum

Um Datum und Uhrzeit einzustellen, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 s auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt „Datum/Uhrzeit“ aus.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten das Jahr aus und be-stätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten den Monat aus und bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten den Tag aus und be-stätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten die Stunden aus und

bestätigen Sie mit der Menü-Taste.

- Wählen Sie über die Plus- oder Minus-Tasten die Minuten aus und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt die Uhrzeit zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

7.6 Offset-Temperatur

Da die Temperatur am Wandthermostat gemessen wird, kann es an einer anderen Stelle im Raum kälter oder wärmer sein. Um dies anzugleichen, kann eine Offset-Temperatur von ±3.5 °C eingestellt werden. Werden z. B. 18 °C anstatt eingestellter 20 °C gemessen, ist ein Offset von -2.0 °C einzustellen. Werksseitig ist eine Offset-Temperatur von 0.0 °C eingestellt. Um die Offset-Temperatur individuell anzupassen, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 s auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt „Offset“ aus.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten die gewünschte Offset-Temperatur aus und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt die Temperatur zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

7.7 Programmierung eines Heizprofils

Unter diesem Menüpunkt können Sie ein Heizprofil mit sechs Heiz- und Absenkphasen (13 Schaltzeitpunkten) nach Ihren eigenen Bedürfnissen erstellen:

• Drücken Sie für ca. 2 s auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt „Prg“ aus und bestätigen Sie mit der Menü-Taste.
• Wählen Sie unter „dAY“ über die Plus- oder Minus-Tasten einzelne Wochentage, alle Werktage, das Wochenende oder die gesamte Woche für Ihr Heizprofil aus und bestätigen Sie mit der Menü-Taste.
• Bestätigen Sie die Startzeit 00:00 Uhr mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten die gewünschte Temperatur für die Startzeit aus und bestätigen Sie mit der Menü-Taste.
• Im Display wird die nächste Uhrzeit angezeigt. Sie können diese Zeit über die Plus- oder Minus-Tasten verändern.
• Wählen Sie über die Plus- oder Minus-Tasten die gewünschte Temperatur für den nächsten Zeitabschnitt aus und bestätigen Sie mit der Menü-Taste.
• Wiederholen Sie diesen Vorgang, bis für den gesamten Zeitraum von 0:00 bis 23:59 Uhr Temperaturen hinterlegt sind.

Zur Bestätigung blinkt die Uhrzeit

zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

8 Bedienung

Nach der Konfiguration stehen Ihnen einfache Bedienfunktionen direkt am Gerät zur Verfügung.

Befindet sich der Heizkörperthermostat im Stand-by-Modus, müssen Sie vor der Bedienung einmal die Systemtaste (D) drücken, um das Display zu aktivieren.

- Temperatur: Drücken Sie die linke (E) oder rechte (F) Taste, um die Temperatur des Heizkörpers manuell zu verändern. Im Automatikbetrieb bleibt die manuell eingestellte Temperatur bis zum nächsten Schaltzeitpunkt bestehen. Danach wird das eingestellte Heizprofil wieder aktiviert. Im manuellen Betrieb bleibt die Temperatur bis zur nächsten manuellen Änderung erhalten.

- Boost-Funktion: Drücken Sie die Boost-Taste (G) kurz, um die Boost-Funktion für schnelles, kurzzeitiges Aufheizen des Heizkörpers durch Öffnung des Ventils zu aktivieren. Dadurch wird sofort ein angenehmes Wärmegefühl im Raum erreicht.

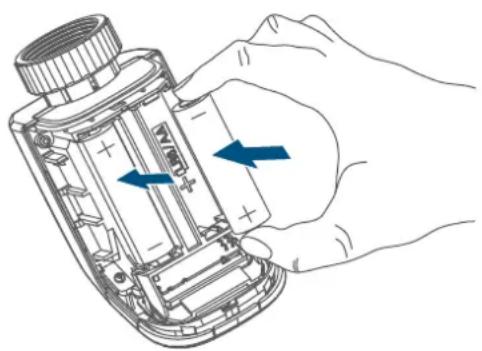

9 Batterien wechseln

Erscheint das Symbol für leere Batterien (α) im Display bzw. in der App, tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR6/Mignon/AA aus. Beachten Sie dabei die richtige Polung der Batterien. Um neue Batterien einzulegen, gehen Sie wie folgt vor:

• Öffnen Sie das Batteriefach (B), indem Sie den Batteriefachdeckel nach unten abziehen (→siehe Abbildung).
• Entnehmen Sie die Batterien.
• Legen Sie zwei neue 1,5 V LR6/Mignon/AA Batterien polungsrichtig gemäß Markierung in die Batteriefächer ein.

- Achten Sie nach dem Einlegen der Batterien auf die Blinkfolgen der LED (s. „10.4 Fehlercodes und Blinkfolgen“ auf Seite 18).

Nach dem Einlegen der Batterien führt der Heizkörperthermostat zunächst für ca. 2 Sekunden einen Selbsttest und ggf. eine Adaptierfahrt durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten.

10 Fehlerbehebung

10.1 Schwache Batterien

Wenn es der Spannungswert zulässt, ist der Heizkörper thermostat auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterien wieder mehrfach gesendet werden. Bricht beim Senden die Spannung wieder zusammen, wird das Symbol für leere Batterien (☐) und der Fehlercode am Gerät angezeigt (s. „10.4 Fehlercodes und Blinkfolgen“ auf Seite 18). Tauschen Sie in diesem Fall die leeren Batterien gegen zwei neue aus (s. „9 Batterien wechseln“ auf Seite 16).

10.2 Befehl nicht bestätigt

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED (D) rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. „13 Allgemeine Hinweise zum Funkbetrieb“ auf Seite 20). Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Empfänger nicht erreichbar,
• Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.) oder
• Empfänger defekt.

10.3 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868-MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868-MHz-Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1-%-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty-Cycle-Limits wird durch dreimal lang-sames rotes Blinken der LED angezeigt und kann sich durch temporär fehlen-de Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

10.4 Fehlercodes und Blinkfolgen

Blinkcode/Display-anzeige	Bedeutung Lösung
F1	Ventilantrieb schwergän-gig	Prüfen Sie, ob der Stö-ßel des Heizungsventils klemmt.
F2 Stellbereich zu groß		Überprüfen Sie die Befes-tigung des Heizkörper-thermostats
F3 Stellbereich zu klein		Prüfen Sie, ob der Stö-ßel des Heizungsventils klemmt.
Batteriesymbol (α) Batteriespannung gering		Tauschen Sie die Batterien des Geräts aus (s. „9 Bat-terien wechseln“ auf Seite 16).
Batteriesymbol (α) und ---	Ventilnotposition* wurde angefahren	Tauschen Sie die Batterien des Geräts aus (s. „9 Bat-terien wechseln“ auf Seite 16).
*Werden leere Batterien nicht ausgetauscht, fährt der Heizkörperthermostat in eine “Ventilnotposition” um zu verhindern, dass das Gerät wegen zu geringer Bat-terieleistung die eingestellte Temperatur im Raum nicht mehr halten kann. Werks-seitig ist eine Ventilnotposition von 15 % eingestellt.
Antennensymbol (ψ) blinkt	Kommunikationsstörung zum Homematic IP Ac-cess Point oder zum an-gelernten Gerät	Prüfen Sie die Verbindung zum Homematic IP Ac-cess Point bzw. zu den angelernten Geräten.
Schlosssymbol(θ)	Bediensperre aktiv	Deaktivieren Sie die Be-diensperre in der App.
Kurzes oranges Blinken	Funkübertragung/Sende-versuch bzw. Konfigurati-onsdaten werden übertra-gen	Warten Sie, bis die Über-tragung beendet ist.
1x langes grünes Leuch-ten	Vorgang bestätigt	Sie können mit der Bedie-nung fortfahren.
1x langes rotes Leuchten	Vorgang fehlgeschlagen oder Duty Cycle-Limit erreicht	Versuchen Sie es erneut (s. „10.2 Befehl nicht be-stätigt“ auf Seite 16) oder (s. „10.3 Duty Cycle“ auf Seite 17).
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv	Geben Sie die letzten vier Ziffern der Geräte-Serien-nummer zur Bestätigung ein (s. „6.1.2 Anlernen an den Access Point“ auf Seite 7).
Schnelles oranges Blinken	Direkter Anlernmodus aktiv	Aktivieren Sie den An-lernmodus des anzuler-nenden Geräts (s. „6.1.1 Direktes Anlernen an ein Homematic IP Gerät“ auf Seite 6).
Kurzes oranges Leuchten (nach grüner oder roter Empfangsmeldung)	Batterien leer	Tauschen Sie die Batterien aus (s. „9 Batterien wech-seln“ auf Seite 16).
6x langes rotes Blinken Gerät defekt		Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fach-händler.
1x oranges und 1x grünes Leuchten (nach dem Ein-legen der Batterien)	Testanzeige	Nachdem die Testanzeige erloschen ist, können Sie fortfahren.
Langes und kurzes oran-ges Blinken (im Wechsel)	Aktualisierung der Geräte-software (OTAU)	Warten Sie, bis das Update beendet ist.

11 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Wand-thermostats wiederherzustellen, gehen Sie wie folgt vor:

• Öffnen Sie das Batteriefach (B), indem Sie den Batteriefachdeckel nach unten abziehen (→siehe Abbildung).
• Entnehmen Sie eine Batterie.
• Legen Sie die Batterie entsprechend der Polaritätsmarkierungen bei gleichzeitig gedrückter Sytemtaste (D) wieder ein. Halten Sie die Systemtaste solange gedrückt, bis die LED (D) schnell orange zu blinken beginnt.
• Lassen Sie die Systemtaste kurz los und halten Sie die Systemtaste dann erneut solange gedrückt, bis das orange Blinken in ein grünes Leuchten wechselt.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch.

12 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

13 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelt-einflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic IP HmlP-eTRV-B-2 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com

14 Entsorgung

Entsorgungshinweis

Dieses Zeichen bedeutet, dass das Gerät und die Batterien bzw. Akkumulatoren nicht mit dem Hausmüll, der Restmülltonne oder der gelben Tonne bzw. dem gelben Sack entsorgt werden dürfen.

Sie sind verpflichtet, zum Schutz der Gesundheit und der Umwelt das Produkt, alle im Lieferumfang enthaltenen Elektronikteile und die Batterien zur ordnungsgemäßen Entsorgung bei einer kommunalen Sammelstelle für Elektro- und Elektronik-Altgeräte bzw. für Altbatterien abzugeben. Auch Vertreiber von Elektro- und Elektronikgeräten bzw. Batterien sind zur unentgeltlichen Rücknahme von Altgeräten bzw. Altbatterien verpflichtet.

Durch die getrennte Erfassung leisten Sie einen wertvollen Beitrag zur Wiederverwendung, zum Recycling und zu anderen Formen der Verwertung von Altgeräten und Altbatterien.

Sie sind verpflichtet, Altbatterien und Altakkumulatoren von Elektro- und Elektronik-Altgeräten, die nicht vom Altgerät umschlossen sind, vor der Abgabe an einer Erfassungsstelle von dem Altgerät zu trennen und getrennt über die örtlichen Sammelstellen zu entsorgen.

Wir machen ausdrücklich darauf auf- merksam, dass Sie als Endnutzer ei- genverantwortlich für die Löschung personenbezogener Daten auf dem zu entsorgenden Elektro- und Elektronik- Altgerät sind.

Konformitätshinweis

Das CE-Zeichen ist ein Freiver- kehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

15 Technische Daten

Geräte-Kurzbezeichnung: HmIP-eTRV-B-2

Versorgungsspannung: 2x 1,5 V LR6/Mignon/AA

Stromaufnahme: 100 mA max.

Batterielebensdauer: 2 Jahre (typ.)

Schutzart: IP20

Verschmutzungsgrad: 2

Umgebungstemperatur: 0 bis 50 °C

Abmessungen (B x H x T): 57 x 68 x 102 mm

Gewicht: 185 g (inkl. Batterien)

Funk-Frequenzband: 868,0-868,6 MHz 869,4-869,65 MHz

Max. Funk-Sendeleistung: 10 dBm

Empfängerkategorie: SRD category 2

Typ. Funk-Freifeldreichweite: 250 m

Duty Cycle: < 1 % pro h/< 10 % pro h

Software-Klasse: Klasse A

Wirkungsweise: Typ 1

Anschluss: M30 x 1,5 mm

Stellkraft: > 80 N

Technische Änderungen vorbehalten.

Table of contents

15 Technische gegevens

Apparaatcode:

HmIP-eTRV-B-2

Voedingsspanning: 2x 1,5 V LR6/mignon/AA

Stroomopname: 100 mA max.

Kostenloser Download der Homematic IPApp!
