basic HmIP-SK24 - Thermostat Homematic IP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat de radiateur intelligent
Marque	Homematic IP
Modèle	basic HmIP-SK24
Alimentation	2 piles LR6/Mignon/AA (1,5 V)
Dimensions (L x H x P)	57 x 68 x 102 mm
Indice de protection	IP20
Température d'utilisation	0 °C à 50 °C
Type de vanne	M30 x 1,5 mm (adaptateur Danfoss RA inclus)
Course de la vanne	4,3 ± 0,3 mm
Force de réglage	> 80 N
Portée radio	Jusqu'à 250 m en champ libre
Fréquence radio	868,0-868,6 MHz / 869,4-869,65 MHz
Affichage	Écran LCD
Fonctions principales	Modes manuel, automatique, vacances, fonction Boost, programmation hebdomadaire, verrouillage commande, détection fenêtre ouverte (avec accessoire)
Contenu de la livraison	Thermostat, adaptateur Danfoss RA, bague d'appui, écrou M4, vis M4, piles, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, pas de solvants
Sécurité	Ne pas ouvrir, utiliser uniquement le type de piles recommandé, ne pas jeter au feu
Pièces détachées et réparabilité	Piles AA, adaptateurs disponibles ; réparations par un professionnel

FOIRE AUX QUESTIONS - basic HmIP-SK24 Homematic IP

Comment installer le thermostat Homematic IP basic ?

Démontez l'ancien régulateur, placez le thermostat sur la vanne (M30 x 1,5 mm ou avec adaptateur Danfoss RA), vissez l'écrou, insérez les piles et effectuez la course d'adaptation.

Comment coupler le thermostat à l'Access Point Homematic IP ?

Ouvrez l'application, sélectionnez « Procéder à l'apprentissage de l'appareil », ouvrez le compartiment piles, retirez la bande isolante, puis entrez les 4 derniers chiffres du SGTIN ou scannez le QR code.

Que faire en cas d'erreur F1 à l'écran ?

L'erreur F1 indique un actionneur de vanne partiellement grippé. Vérifiez si le poussoir de la vanne coince et effectuez une nouvelle course d'adaptation.

Comment régler le mode vacances ?

Appuyez longuement sur la touche Menu, sélectionnez l'icône vacances, réglez l'heure et la date de fin ainsi que la température souhaitée, puis confirmez.

Comment changer les piles du thermostat ?

Tirez le couvercle du compartiment piles vers le bas, retirez les piles usagées, insérez deux piles neuves LR6/Mignon/AA en respectant la polarité, puis refermez.

Quelle est la portée radio du thermostat ?

La portée typique en champ libre est de 250 mètres. Dans les bâtiments, elle peut varier en fonction des obstacles et de l'humidité.

Peut-on utiliser le thermostat sans Access Point ?

Oui, il peut être utilisé en mode autonome avec liaison directe à d'autres appareils Homematic IP (contact fenêtre, thermostat mural) et configuré via le menu local.

Comment réinitialiser le thermostat aux réglages d'usine ?

Ouvrez le compartiment piles, retirez une pile, réinsérez-la en maintenant la touche système enfoncée jusqu'à clignotement orange rapide, relâchez puis maintenez à nouveau jusqu'à lumière verte.

Quelle est la plage de température réglable ?

Le thermostat permet de régler une température de consigne entre 5 °C et 30 °C, avec un offset possible de ±3,5 °C.

Comment activer le verrouillage de commande ?

Accédez au menu de configuration, sélectionnez le symbole de verrouillage, choisissez « On » pour activer. Pour désactiver, refaites la même procédure et choisissez « OFF ».

MODE D'EMPLOI basic HmIP-SK24 Homematic IP

Notice d'installation et d'emploi

Ventil-Hub: 4,3 ± 0,3 mm

Maximale Hublage: 14,3 ± 0,3 mm

Minimale Hublage: 10,0 ± 0,3 mm

1 Contenu de la livraison 44
2 Remarques sur le mode d'emploi 44
3 Mises en garde.... 44
4 Fonction et aperçu de l'appareil 45
5 Informations générales sur le système 46
6 Mise en service 46

6.1 Apprentissage 46

6.1.1 Apprentissage direct sur un appareil Homematic IP ....46
6.1.2 Programmation sur l'Access Point 48

6.2 Montage....49

6.2.1 Démonter un thermostat....49
6.2.2 Monter le thermostat de radiateur....50
6.2.3 Bague d'appui....50
6.2.4 Adaptateur pour Danfoss RA....50

6.3 Course d'adaptation....51

7 Menu de configuration ....52

7.1 Mode manuel....52
7.2 Mode automatique 52
7.3 Mode vacances....53
7.4 Verrouillage de commande ....53
7.5 Heure et date....54
7.6 Température d'offset....54
7.7 Programmation d'un profil de chauffage....54

8 Utilisation....55
9 Remplacement des piles....55
10 Dépannage 56

10.1 Piles faibles....56
10.2 Commande non confirmée ....56
10.3 Duty Cycle 56
10.4 Codes d'erreur et séquences de clignotement....57

11 Restauration des réglages d'usine 59
12 Entretien et nettoyage 59
13 Remarques générales sur le fonctionnement radio 59
14 Élimination 60
15 Caractéristiques techniques 61

Documentation © 2022 eQ-3 AG, Allemagne

Tous droits réservés. Le présent manuel ne peut être reproduit, en totalité ou sous forme d'extraits, de manière quelconque sans l'accord écrit de l'éditeur, ni copié ou modifié par des procédés électroniques, mécaniques ou chimiques.

Il est possible que le présent manuel contienne des défauts typographiques ou des erreurs d'impression. Les indications du présent manuel sont régulièrement vérifiées et les corrections effectuées dans les éditions suivantes. Notre responsabilité ne saurait être engagée en cas d'erreur technique ou typographique et pour les conséquences en découlant.

Tous les sigles et droits protégés sont reconnus.

Des modifications en vue d'améliorations techniques peuvent être apportées sans avertissement préalable. 157367 (web) | Version 1.3 (04/2024)

1 Contenu de la livraison

1x thermostat de radiateur – basic

1x adaptateur Danfoss RA

1x bague d'appui

1x écrou M4

1x vis à tête cylindrique M4 x 12 mm

2x piles de 1,5 V LR6/Mignon/AA

1x mode d'emploi

2 Remarques sur le mode d'emploi

Lisez attentivement le présent mode d'emploi avant de mettre les appareils Homematic IP en service. Conservez ce mode d'emploi pour pouvoir le consulter ultérieurement ! Si vous laissez d'autres personnes utiliser l'appareil, n'oubliez pas de leur remettre également ce mode d'emploi.

Symboles utilisés :

Attention ! Ce symbole indique un danger.

Remarque. Cette section contient d'autres informations importantes !

3 Mises en garde

Attention ! Risque d'explosion en cas de remplacement inapproprié des piles. Ne remplacez les piles que par le même type ou un type de piles équivalent. Ne rechargez jamais les piles. Ne jetez pas les piles au feu. N'exposez pas les piles à une chaleur excessive. Ne court-circuitez pas les piles. Risque d'explosion !

Les piles usagées ou endommagées risquant de provoquer des brûlures au contact de la peau, portez des gants de protection le cas échéant.

N'ouvrez pas l'appareil. Il ne contient aucune pièce requérant une maintenance par l'utilisateur. En cas de panne, faites vérifier l'appareil par un personnel spécialisé.

Pour des raisons de sécurité et d'autorisation (CE), les transformations et/ou modifications arbitraires du produit ne sont pas autorisées.

Utilisez l'appareil uniquement dans un environnement sec et non poussiéreux. Ne l'exposez pas à l'humidité, à des vibrations, aux rayons du soleil et à d'autres rayonnements thermiques permanents, à un froid excessif ainsi qu'à des charges mécaniques.

Cet appareil n'est pas un jouet ! Tenez-le hors de portée des enfants. Ne laissez pas traîner les emballages. Les sachets/films en plastique, éléments en polystyrène, etc. peuvent constituer des jouets dangereux pour les enfants.

Notre responsabilité ne saurait être engagée en cas de dom-mages matériels ou de dommages corporels dus au maniement inap-proprié ou au non-respect des mises en garde. Dans de tels cas, tout droit à la garantie est annulé !

Nous déclinons toute responsabilité quant aux dommages consécutifs !

Cet appareil convient uniquement pour une utilisation dans des environnements d'habitation.

Toute application autre que celle décrite dans le présent mode d'emploi n'est pas conforme et entraîne l'exclusion de la garantie et de la responsabilité.

4 Fonction et aperçu de l'appareil

Les Homematic IP Thermostats de radiateur régulent la température am-biante par minuterie et selon les be-soins via un profil de chauffage avec des phases de chauffage individuelles. Vous pouvez configurer le thermostat de radiateur directement sur l'appareil et l'adapter à vos besoins personnels. Vous pouvez également commander facilement le thermostat de radiateur en association avec un Homematic IP Access Point via l'application gratuite pour smartphone En association avec un Homematic IP Contact pour fenêtre et porte, le dispositif abaisse automatiquement la température en situation d'aération. Le thermostat de radiateur programmable s'adapte à toutes les vannes de radiateurs courantes et se monte facilement – sans qu'il soit nécessaire de laisser couler l'eau de chauffage ou d'intervenir sur le système de chauffage. La fonction Boost supplémentaire permet la mise en température rapide et courte du radiateur en ouvrant la vanne.

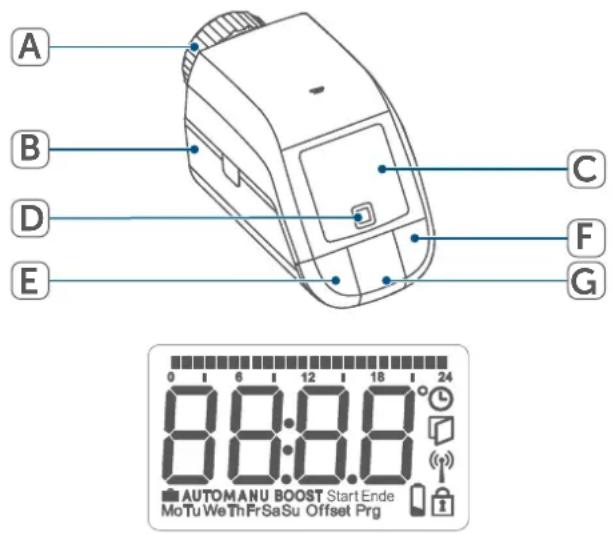

Aperçu de l'appareil :

(A) Écrou-chapeau
(B) Compartiment à piles (couvercle)
(C) Écran
(D) Touche système (touche de programmation et LED)
(E) Touche moins
(F) Touche plus
(G) Touche menu/boost

Aperçu de l'écran :

°C	Température de consigne
	Symbole de fenêtre ouverte
	Piles vides
	Transmission radio
BOOST	Fonction Boost
MANU	Mode manuel*
AUTO	Mode automatique*
	Mode vacances*
	Verrouillage de commande*
	Aperçu des phases de chauffage
	Date et heure*
Offset	Température d'Offset*
Prg	Programmation d'un profil de chauffage*
Mo Tu We Th Fr Sa Su	Jours de la semaine
*(v. « 7 Menu de configuration « à la page 52)

A B C D F G E 0 6 12 18 24 8:8:8.8 AUTOMANU BOOST Start Ende MoTu We Th Fr Sa Su Offset Prg

Figure 1

5 Informations générales sur le système

Cet appareil fait partie du système Smart Home Homematic IP et communique par le biais du protocole radio Homematic IP. Tous les appareils du système peuvent être configurés facilement et individuellement avec un smartphone à l'aide de l'application Homematic IP. Vous avez également la possibilité d'utiliser les appareils Homematic IP par le biais de la centrale CCU3 ou en association avec de nombreuses solutions de partenaires. Vous trouverez dans le manuel de l'utilisateur Homematic IP l'étendue des fonctions du système en association avec d'autres composants. Vous trouverez tous les documents techniques actuels et les dernières mises à jour sur www.homematic-ip.com.

6 Mise en service

6.1 Apprentissage

Merci de lire attentivement cette section avant de procéder à l'apprentissage.

Vous pouvez programmer le thermostat de radiateur pour l'apprentissage soit directement d'un ou de plusieurs appareils Homematic IP, soit du point d'accès Homematic IP (HmIP-HAP). Lors de l'apprentissage direct, la configuration s'effectue sur l'appareil ; lors de l'apprentissage sur le point d'accès, elle se fait par le biais de l'application gratuite Homematic IP.

6.1.1 Apprentissage direct sur un appareil Homematic IP

i Vous pouvez programmer le thermostat de radiateur - basic (HmIP-eTRV-B-2) Homematic IP sur le contact pour fenêtre et porte avec aimant (HmIP-SWDM-2) Homematic IP et/ou sur le thermostat mural (HmIP-WTH-B-2) Homematic IP.

i Lors de l'apprentissage, gardez une distance minimale de 50 cm entre les appareils.

i Vous pouvez interrompre l'apprentissage en appuyant une nouvelle fois brièvement sur la touche système (D). C'est alors confirmé par un voyant rouge sur les appareils LED (D).

Pour que l'appareil apprenne d'un autre appareil Homematic IP, les deux appareils doivent être placés en mode

d'apprentissage. Procédez comme suit :

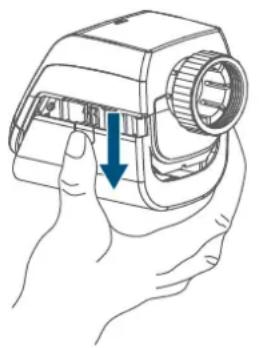

- ouvrez le compartiment des piles (B) en tirant le couvercle vers le bas.

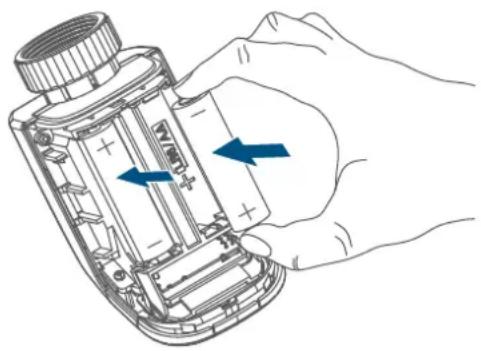

• Retirez la bandelette isolante du compartiment des piles.

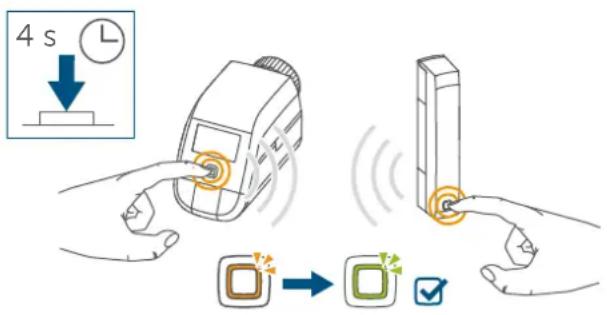

• Appuyez au moins 4 secondes sur la touche système (D) pour activer le mode d'apprentissage. La LED de l'appareil (D) se met à clignoter orange. Le mode d'apprentissage est actif pendant 3 minutes.
• Appuyez sur la touche système de l'appareil à programmer (par ex. le Homematic IP Contact pour fenêtre et porte avec aimant) pendant au moins 4 s pour activer le mode d'apprentissage. La LED de l'appareil se met à clignoter orange. Reportez-vous au mode d'emploi de l'appareil concerné pour en savoir plus.

Un apprentissage réussi est signalé par le clignotement en vert de la LED de l'appareil.

Si la procédure d'apprentissage n'a pas été fructueuse, la LED de l'appareil s'allume en rouge. Réessayez.

En l'absence d'apprentissage, le processus d'apprentissage se dé-sactive automatiquement au bout de 3 minutes.

Si vous désirez ajouter un autre appareil au groupe d'appareils existant, vous devez tout d'abord mettre l'appareil existant dans le groupe puis le nouvel appareil en mode d'apprentissage.

Si vous souhaitez ajouter un thermostat mural à un groupe d'appareils existant constitué d'un thermostat de radiateur et d'un contact pour fenêtre et porte, vous devez tout d'abord programmer le thermostat mural sur le thermostat de radiateur. Vous pouvez ensuite programmer le thermostat mural au contact pour fenêtre et porte.

Si vous utilisez plusieurs appareils dans une pièce, vous devez programmer tous les appareils en même temps.

6.1.2 Programmation sur l'Access Point

Si vous avez déjà programmé l'appareil directement sur un autre appareil Homematic IP, vous devez d'abord restaurer les paramètres d'usine de l'appareil pour programmer le thermostat de radiateur sur le point d'accès Homematic IP ou sur la centrale CCU3 (v. « 11 Restauration des réglages d'usine « à la page 59).

Commencez par configurer le point d'accès Homematic IP à l'aide de l'application Homematic IP afin de pouvoir utiliser d'autres appareils Homematic IP dans votre système. Vous trouverez des informations détaillées à ce sujet dans le mode d'emploi du point d'accès.

Vous trouverez de plus amples informations sur l'apprentissage et la configuration du thermostat mural à l'aide d'une CCU3 dans le manuel WebUI sur notre page d'accueil sur www.homematic-ip.com.

Pour pouvoir intégrer l'appareil dans votre système et communiquer avec d'autres appareils Homematic IP, vous devez d'abord procéder à son apprentissage avec le point d'accès Homematic IP.

Procédez comme suit pour l'apprentissage de l'appareil :

- Ouvrez l'application Homematic IP sur votre Smartphone.

• Sélectionnez le point de menu « Procéder à l'apprentissage de l'appareil ».
• Ouvrez le compartiment à piles (B) en tirant le couvercle vers le bas (→voir figure).
• Retirez la bandelette isolante du compartiment des piles. Le mode d'apprentissage est actif pendant 3 minutes.

Vous pouvez lancer le mode d'apprentissage manuellement pendant 3 minutes supplémentaires en appuyant brièvement sur la touche système (D).

L'appareil apparaît automatiquement dans l'application Homematic IP.

• Pour confirmer, entrez les quatre derniers chiffres du numéro de l'appareil (SGTIN) dans l'application ou scannez le code QR. Le numéro de l'appareil est inscrit sur l'auto-collant contenu dans la livraison ou directement sur l'appareil.
• Attendez que la procédure d'apprentissage soit terminée.
• Si la LED (D) s'allume en vert, cela signifie que l'apprentissage a été correctement effectué. L'appareil

est à présent opérationnel.

• Si la LED est allumée en rouge, recommencez l'opération.
• Donnez un nom à l'appareil dans l'application et attribuez-le à une pièce.

6.2 Montage

Merci de lire attentivement cette section avant de procéder au montage.

Le Homematic IP Thermostat de radiateur est facile à monter, et il n'est pas nécessaire de laisser couler l'eau de chauffage ni d'intervenir sur le système de chauffage. Des outils spéciaux ou l'arrêt du chauffage ne sont pas nécessaires.

L'écrou-raccord (A) installé sur le thermostat est universel et s'adapte sans accessoires à toutes les vannes filetées de M30 x 1,5 mm des marques courantes telles que :

• Heimeier
  • MNG
• Junkers
• Landis&Gyr (Duodyr)
  • Honeywell-Braukmann
• Oventrop
• Schlösser
• Comap
• Valf Sanayii
• Mertik Maxitrol
• Watts
  • Wingenroth (Wiroflex)
  • R.B.M
• Tiemme
• Jaga
• Siemens
• Idmar

L'adaptateur joint à la livraison permet également de monter l'appareil sur des vannes de radiateurs de types Danfoss RA (v. « 6.2.4 Adaptateur pour Danfoss RA « à la page 50).

6.2.1 Démonter un thermostat

En cas de dommage apparent sur le thermostat existant, la vanne ou les tuyaux de chauffage, merci de consulter un expert spécialisé.

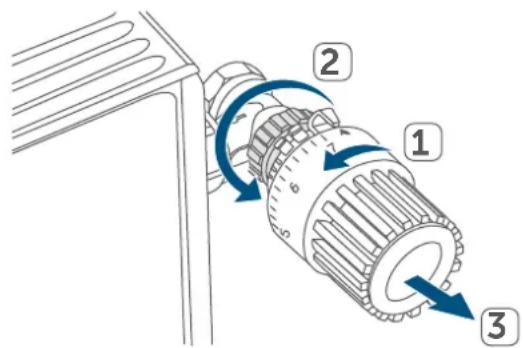

Démontez l'ancien régulateur thermostatique de la vanne de radiateur :

- Tournez le régulateur thermostatique dans le sens inverse des aiguilles d'une montre sur la valeur maximale (1). Le régulateur thermostatique n'appuie plus sur la tige de la vanne et peut ainsi se démonter plus facilement.

Le régulateur thermostatique peut être fixé de différentes manières :

• Écrou-chapeau : dévissez l'écrou-chapeau dans le sens inverse des aiguilles d'une montre (2). Il vous suffit ensuite de retirer le régulateur thermostatique (3).
• Fixations par encliquetage : vous pouvez détacher les têtes thermostatiques ainsi fixées en

tournant légèrement la fermeture/l'écrou-chapeau dans le sens inverse des aiguilles d'une montre. Il vous suffit ensuite de retirer le régulateur thermostatique.

• Raccords à bagues : Le régulateur thermostatique est maintenu par un anneau de serrage, fixé à l'aide d'une vis. Dévissez cette vis et retirez le régulateur thermostatique de la vanne.
• Raccord fileté avec vis sans tête : Dévissez la vis sans tête et retirez le régulateur thermostatique.

6.2.2 Monter le thermostat de radiateur

Après le démontage de l'ancien régulateur thermostatique, vous pouvez monter le thermostat de radiateur Homematic IP neuf sur la vanne de chauffage :

- Posez le thermostat de radiateur avec l'écrou en métal (A) sur la vanne de chauffage.

Si nécessaire, utilisez un des adaptateurs pour vannes Danfoss fournis (v. « 6.2.4 Adaptateur pour Danfoss RA « à la page 50) ou la bague d'appui incluse.

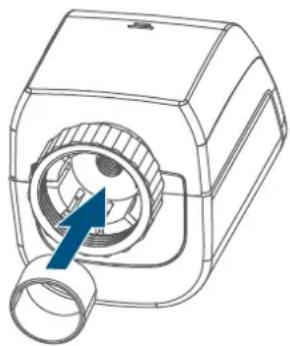

6.2.3 Bague d'appui

Pour les vannes de certains fabricants, la partie de la vanne engagée dans l'appareil présente un diamètre moins important, ce qui conduit à un maintien plus lâche du thermostat de radiateur. Dans ce cas, insérez la bague d'appui jointe dans la bride de l'appareil avant le montage. Vous pouvez ensuite monter le thermostat de radiateur comme décrit ci-dessus.

6.2.4 Adaptateur pour Danfoss RA

Pour le montage des vannes RA de Danfoss, l'adaptateur inclus est requis.

L'adaptateur RA a été produit avec une précontrainte pour un meilleur positionnement. Pour le montage, utilisez éventuellement un tournevis et relevez légèrement l'adaptateur dans la zone de la vis.

Les corps de vanne de Danfoss présentent des encoches allongées sur la périphérie qui garantissent un meilleur positionnement de l'adaptateur après l'enclenchement.

Lors du montage, veillez à ce que les broches à l'intérieur de l'adaptateur aient une position coïncidant avec les encoches de la vanne.

Pendant le montage, attention à ne pas vous coincer les doigts entre les deux moitiés de l'adaptateur !

Après le clipsage sur le corps de la vanne, fixez l'adaptateur avec la vis et l'écrou joints.

6.3 Course d'adaptation

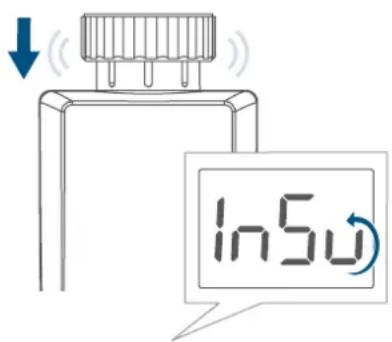

Après l'insertion des piles, le moteur recule dans un premier temps pour faciliter le montage. « InS » et le symbole d'activité (n) s'affichent pendant ce temps.

In5u

Figure 8

Si la course d'adaptation a été initiée avant le montage ou si l'écran affiche un message d'erreur (F1, F2, F3), appuyez sur la touche Menu/Boost.

Une fois que le thermostat de radiateur a été monté, l'étape suivante consiste à effectuer une course d'adaptation (AdA) pour l'adapter à la vanne. Pour ce faire, procédez de la manière suivante :

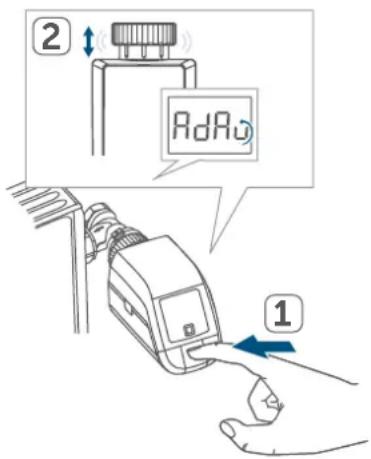

- Lorsque l'écran affiche « AdA », appuyez sur le bouton Menu/Boost (G) pour démarrer le trajet d'adaptation.

2 AdRv 1

Figure 9

7 Menu de configuration

Lorsque vous utilisez l'appareil sans Homematic IP Access Point, vous pouvez sélectionner les modes suivants via le menu de configuration après la mise en service et effectuer des réglages pour adapter l'appareil aux besoins personnels :

• En appuyant longuement sur la touche Menu (G), vous accédez au menu de configuration.
• Sélectionnez le symbole souhaité via la touche plus ou moins (E + F) et en appuyant brièvement sur la touche Menu afin d'effectuer les réglages pour les divers points de menu.

En appuyant longuement sur la touche de menu (G), vous revenez au niveau précédent. Si aucune action n'est effectuée sur l'appareil pendant plus d'une minute, le menu se ferme automatiquement sans intégrer les modifications apportées.

Lorsque vous programmez l'appareil sur le point d'accès Homematic IP, vous pouvez effectuer facilement les réglages au moyen de l'application gratuite Homematic IP.

Si vous avez déjà effectué des réglages dans le menu de configuration ou si vous avez déjà programmé l'appareil directement sur un autre appareil Homematic IP, vous devez d'abord restaurer les paramètres d'usine de l'appareil pour programmer le thermostat de radiateur sur le point d'accès

Homematic IP ou sur une centrale CCU3 (v. « 11 Restauration des réglages d'usine « à la page 59).

7.1 Mode manuel

En mode manuel, le réglage de la température s'effectue conformément à la température réglée via les touches (E + F). La température reste active jusqu'à la prochaine modification manuelle. Afin d'activer le mode manuel, procédez comme suit :

• Appuyez sur la touche de menu (G) pendant environ 2 s pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Manu » avec les touches plus ou moins (E + F).
• Confirmez avec la touche menu.

Pour confirmer l'opération, le symbole clignote brièvement deux fois et l'appareil passe en mode automatique.

7.2 Mode automatique

En mode automatique, le réglage de la température s'effectue conformément au profil de chauffage réglé. Les modifications manuelles restent actives jusqu'au prochain moment de commutation. Ensuite, le profil de chauffage réglé est de nouveau activé. Afin d'activer le mode automatique, procédez comme suit :

• Appuyez sur la touche de menu (G) pendant environ 2 s pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Auto » avec les touches plus ou moins (E + F).
• Confirmez avec la touche menu.

Pour confirmer l'opération, le symbole clignote brièvement deux fois et l'appareil passe en mode automatique.

7.3 Mode vacances

Le mode vacances peut être utilisé lorsque, pour une période déterminée, une température fixe doit être maintenue durablement (par ex. pendant les vacances ou une fête). Afin de régler le mode vacances, procédez comme suit :

• Appuyez sur la touche de menu (G) pendant environ 2 s pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Vacances » avec les touches plus ou moins (E + F) et confirmez avec la touche de menu.
• Via les touches plus ou moins, saisissez l'heure jusqu'à laquelle le mode de vacances doit être actif et confirmez avec la touche menu.
• Via les touches plus ou moins, saisissez la date jusqu'à laquelle le mode de vacances doit être actif et confirmez avec la touche menu.
• Saisissez la température souhaitée pour le temps d'absence via les touches plus ou moins et confirmez avec la touche menu.

Pour confirmer l'opération, le symbole clignote brièvement deux fois et l'appareil passe en mode vacances.

7.4 Verrouillage de commande

La commande sur l'appareil peut être verrouillée pour empêcher la modification non désirée des réglages, par ex. par un contact accidentel. Afin d'activer ou de désactiver le verrouillage de la commande, procédez comme suit :

• Appuyez sur la touche de menu (G) pendant environ 2 s pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Verrouillage de commande » avec les touches plus ou moins (E + F).
• Confirmez avec la touche menu.
• Sélectionnez « On » via la touche plus afin d'activer le verrouillage de commande ou « OFF » via la touche moins pour désactiver le verrouillage de commande, puis confirmez avec la touche Menu.

Pour confirmer l'opération, la sélection clignote brièvement deux fois et l'appareil revient à l'affichage standard.

Lors de l'activation du verrouillage de commande, le symbole « verrou » s'affiche à l'écran.

Pour désactiver le verrouillage de commande, procédez comme suit :

• Appuyez sur la touche de menu (E) pendant environ 2 s pour ouvrir le menu de configuration.
• Confirmez avec la touche menu.
• Sélectionnez « OFF » avec la touche moins (D) pour désactiver le verrouillage de commande.

7.5 Heure et date

Afin de régler la date et l'heure, procédez comme suit :

• Appuyez sur la touche de menu (G) pendant environ 2 s pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Date/Heure » avec les touches

plus ou moins (E + F).

• Confirmez avec la touche menu.
• Sélectionnez l'année via les touches plus ou moins et confirmez avec la touche menu.
• Sélectionnez le mois via les touches plus ou moins et confirmez avec la touche menu.
• Sélectionnez le jour via les touches plus ou moins et confirmez avec la touche menu.
• Sélectionnez les heures via les touches plus ou moins et confirmez avec la touche menu.
• Sélectionnez les minutes via les touches plus ou moins et confirmez avec la touche menu.

Pour confirmer l'opération, l'heure clignote brièvement deux fois et l'appareil revient à l'affichage standard.

7.6 Température d'offset

La température étant mesurée au niveau du thermostat mural, il est possible qu'il fasse plus chaud ou plus froid dans une autre partie de la pièce. Pour compenser cela, une température d'offset de ±3,5 °C peut être réglée. Si, par exemple, une température de 18 °C est mesurée au lieu des 20 °C définis, une compensation de -2,0 °C doit être réglée. Une température d'offset de 0,0 °C est réglée en usine. Pour adapter la température d'offset individuellement, procédez comme suit :

• Appuyez sur la touche de menu (G) pendant environ 2 s pour ouvrir le menu de configuration.

• Sélectionnez l'option de menu « Offset » avec les touches plus ou moins(E + F).

• Confirmez avec la touche menu.

• Sélectionnez la température d'offset souhaitée via les touches plus ou moins et confirmez avec la touche menu.

Pour confirmer l'opération, la température clignote brièvement deux fois et l'appareil revient à l'affichage standard.

7.7 Programmation d'un profil de chauffage

Ce point de menu vous permet de créer un profil de chauffage avec six phases de chauffage et de diminution (13 horaires de commutation) selon vos besoins personnels :

• Appuyez sur la touche de menu (G) pendant environ 2 s pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Prg » avec les touches plus ou moins (E + F) et confirmez avec la touche de menu.
• Sélectionnez dans la rubrique « dAY » des jours de semaine, tous les jours ouvrés, la fin de semaine ou l'ensemble de la semaine pour votre profil de chauffage et confirmez avec la touche de menu.
• Confirmez l'heure de départ 00:00 h avec la touche menu.
• Sélectionnez la température souhaitée via les touches plus ou moins et confirmez avec la touche menu.
• L'écran affiche la prochaine heure. Vous pouvez modifier cette heure via les touches plus ou moins.
• Sélectionnez la température souhaitée pour la prochaine période

via les touches plus ou moins et confirmez avec la touche menu.

- Répétez cette procédure jusqu'à ce que des températures soient enregistrées pour toute la période de 0h00 heure à 23h59.

Pour confirmer l'opération, l'heure clignote brièvement deux fois et l'appareil revient à l'affichage standard.

8 Utilisation

Après la configuration, des fonctions de commande simples sont disponibles directement sur l'appareil.

Si le thermostat de radiateur se trouve en mode veille, vous devez appuyer une fois sur la touche système (D) pour activer l'écran.

- Température : Appuyez sur la touche gauche (E) ou droite (F) pour modifier manuellement la température du radiateur. En mode automatique, la température réglée manuellement reste conservée jusqu'au prochain moment de commutation. Ensuite, le profil de chauffage réglé est de nouveau activé. En mode manuel, la température reste conservée jusqu'à la prochaine modification manuelle.

- Fonction Boost :Appuyez brièvement sur la touche boost (G) pour activer la fonction boost pour un chauffage rapide et temporaire du radiateur en ouvrant la vanne. Une sensation de chaleur agréable est ainsi immédiatement obtenue dans la pièce.

9 Remplacement des piles

Si le symbole de piles vides ( ) apparaît à l'écran ou dans l'application, remplacez les piles usagées par deux piles neuves de type LR6/Mignon/AA. Attention à respecter alors la polarité des piles.

Pour insérer des piles neuves, procédez comme suit :

• Ouvrez le compartiment à piles (B) en tirant le couvercle vers le bas (→voir figure).
• Retirez les piles.
• Placez deux piles neuves de 1,5 V LR6/Mignon/AA dans le compartiment à piles en veillant à respecter la polarité et les repères.

- Après avoir inséré les piles, observez les séquences de clignotement de la LED (v. « 10.4 Codes d'erreur et séquences de clignotement « à la page 57).

Une fois les piles insérées, le thermostat de radiateur effectue d'abord un autotest pendant environ 2 secondes et, le cas échéant, une course d'adaptation. L'initialisation a lieu ensuite. L'affichage de test constitue la fin : éclairage orange et vert.

10 Dépannage

10.1 Piles faibles

Si la valeur de la tension le permet, le thermostat de radiateur est opérationnel même avec une faible tension des piles. Selon la sollicitation, il est éventuellement possible d'émettre à nouveau plusieurs fois après un court temps de récupération des piles.

Si la tension chute à nouveau lors de l'envoi, le symbole de piles vides ( □ ) et le code d'erreur correspondant s'affichent sur l'appareil (v. « 10.4 Co- des d'erreur et séquences de clignote- ment « à la page 57). Dans ce cas, remplacez les piles usagées par deux piles neuves (v. « 9 Remplacement des piles « à la page 55).

10.2 Commande non confirmée

Si au moins un récepteur ne confirme pas une commande, la LED de l'appareil (D) s'allume en rouge à la fin de la transmission incorrecte. La transmission incorrecte peut être due à une perturbation radioélectrique (v. « 13 Remarques générales sur le fonctionnement radio « à la page 59). Une transmission défectueuse peut avoir les causes suivantes :

• Récepteur non joignable,
• Le récepteur ne peut pas exécuter de commande (défaillance de la charge, blocage mécanique, etc.) ou
• récepteur défectueux.

10.3 Duty Cycle

Le Duty Cycle décrit une limitation réglementée par la loi du temps d'émission des appareils dans une bande de fréquences de 868 MHz. L'objectif de cette réglementation est de garantir le fonctionnement de tous les appareils fonctionnant dans la bande de fréquences de 868 MHz.

Dans la plage de fréquences que nous utilisons (868 MHz), le temps d'émission maximum de chaque appareil s'élève à 1 % d'une heure (soit donc à 36 secondes en une heure). Les appareils ne peuvent plus émettre lorsque la limite de 1 % est atteinte, et ce jusqu'à ce que cette limite temporelle soit dépassée. Conformément à cette directive, les appareils Homematic IP sont développés et produits à 100 % en conformité avec les normes.

Lors du fonctionnement normal, le Duty Cycle n'est, en règle générale, pas atteint. Ceci peut cependant être le cas lors de la mise en service ou de la première installation d'un système par des processus de programmation multipliés et intensifs pour la radio. Le dépassement de la limite du Duty Cycle est indiqué par trois clignotements rouges lents de la LED de l'appareil et peut se traduire par l'arrêt temporaire du fonctionnement de l'appareil. Le fonctionnement de l'appareil est restauré après un court délai (1 heure maxi.).

10.4 Codes d'erreur et séquences de clignotement

Code de clignotement/Affichage à l’écran	Signification Solution
F1	Actionneur de vanne partiellement grippé	Vérifiez si le poussoir de la vanne coince.
F2	Plage de réglage trop grande	Vérifiez la fixation du thermostat de radiateur
F3	Plage de réglage trop petite	Vérifiez si le poussoir de la vanne coince.
Symbole de pile ( ) Faible tension de pile		Changez les piles de l'appareil (v. « 9 Remplacement des piles « à la page 55).
Symbole de pile ( ) et ---	La position d'urgence de la vanne* a été atteinte	Changez les piles de l'appareil (v. « 9 Remplacement des piles « à la page 55).
* Si les piles vides ne sont pas remplacées, le thermostat de radiateur se met en « position d'urgence de la vanne » pour éviter que l'appareil ne puisse plus main- tenir la température réglée dans la pièce en raison d'une puissance insuffisante des piles. La position de secours de la vanne est réglée en usine sur 15 %.
Le symbole d'antenne ( ) clignote	Défaut de communication avec le Homematic IP Ac- cess Point ou l'appareil connecté	Vérifiez la connexion avec le Homematic IP Ac- cess Point ou avec l'appa- reil connecté.
Symbole du verrou ( )	Verrouillage de la com- mande actif	Désactivez le blocage de commande dans l'applica- tion.
Bref clignotement orange	Transmission radio / Ten- tative d'envoi ou données de configuration en cours de transmission	Attendez que la transmis- sion soit terminée.
1 long allumage en vert Opération confirmée		Vous pouvez poursuivre avec la commande.
1 activation longue en rouge	Opération échouée ou limite Duty Cycle atteinte	Réessayez (v. « 10.2 Commande non confirmée « à la page 56) ou (v. « 10.3 Duty Cycle « à la page 56).
Bref clignotement en orange (toutes les 10 secondes)	Mode d'apprentissage actif	Entrez les quatre derniers chiffres du numéro de série de l'appareil pour confirmation (v. « 6.1.2 Programmation sur l'Access Point « à la page 48).
Clignotement rapide en orange	Mode de programmation direct actif	Activez le mode d'apprentissage de l'appareil à programmer pour l'apprentissage (v. « 6.1.1 Apprentissage direct sur un appareil Homematic IP « à la page 46).
Brève lumière orange (après un message de réception vert ou rouge)	Piles vides	Changez les piles (v. « 9 Remplacement des piles « à la page 55).
Clignote 6x longuement en rouge	Appareil défectueux	Faites attention à l'affichage dans votre application ou contactez votre revendeur.
Allumé 1x en orange et 1x en vert (après l'insertion des piles)	Test d'affichage	Vous pouvez poursuivre une fois que le test d'affichage s'est effacé.
Clignotement long et court en orange (en alternance)	Mise à jour du logiciel de l'appareil (OTAU)	Attendez que la mise à jour soit terminée.

11 Restauration des réglages d'usine

Les paramètres d'usine de l'appareil peuvent être restaurés. Tous les réglages seront alors perdus.

Procédez comme suit pour rétablir les réglages d'usine du thermostat mural :

• Ouvrez le compartiment à piles (B) en tirant le couvercle vers le bas (→voir figure).
• Retirez une pile.
• Réinsérez la pile en respectant les repères de polarité tout en maintenant la touche système (D) enfoncée. Maintenez la touche système enfoncée jusqu'à ce que la LED (D) commence à clignoter rapidement en orange.
• Relâchez brièvement la touche système, puis maintenez-la à nouveau enfoncée jusqu'à ce que le clignotement orange se transforme en lumière verte fixe.
• Relâchez la touche système pour terminer la restauration des réglages d'usine.

L'appareil effectue un redémarrage.

12 Entretien et nettoyage

De votre point de vue, l'appareil ne requiert aucune maintenance, à l'exception du remplacement éventuel des piles. La maintenance et les réparations doivent être effectuées par un spécialiste.

Nettoyez l'appareil avec un chiffon doux, propre, sec et non pelucheux. Pour enlever des salissures plus conséquentes, le chiffon peut être légèrement humidifié avec de l'eau tiède. N'utilisez pas de nettoyant contenant un solvant, il pourrait attaquer le boîtier en plastique et les inscriptions.

13 Remarques générales sur le fonctionnement radio

La transmission radio est réalisée sur une voie de transmission non exclusive, c'est pourquoi des dysfonctionnements ne peuvent pas être exclus. D'autres perturbations peuvent être provoquées par des opérations de commutation, des électromoteurs ou des appareils électriques défectueux.

La portée dans des bâtiments peut diverger fortement de celle dans un champ libre. En plus des performances d'émission et des caractéristiques de réception des récepteurs, les influences environnementales telles que l'hygrométrie et les données structurelles du site jouent elles aussi un rôle important.

eQ-3 AG, basée à Maiburger Str. 29, 26789 Leer, en Allemagne, déclare par la présente que l'équipement radioélectrique Homematic IP HmIP-eTRV-B-2 est conforme à la directive 2014/53/UE. L'intégralité de la déclaration européenne de conformité est disponible à l'adresse suivante : www.homematic-ip.com

14 Élimination

Avis d'élimination

Ce symbole signifie que l'appareil et les piles ou accumulateurs ne doivent pas être jetés avec les ordures ménagères, les déchets résiduels ou les déchets recyclables.

Afin de protéger la santé et l'environnement, vous êtes tenu(E) de remettre le produit, toutes les pièces électroniques qu'il contient ainsi que les piles à un centre de collecte communal pour appareils électriques et électroniques ou piles usagé(E)s en vue d'un recyclage approprié. Les distributeurs d'appareils électriques et électroniques ou de piles sont également dans l'obligation de reprendre gratuitement les appareils ou les piles usagé(E)s.

Grâce à cette collecte sélective, vous contribuez pleinement à la réutilisation, au recyclage et à d'autres formes de valorisation des appareils ou piles usagé(E)s.

Vous êtes tenu de séparer les piles et accumulateurs usagés des appareils électriques et électroniques qui ne sont pas enfermés dans l'appareil usagé avant de les remettre à un point de collecte en vue de leur traitement par les centres de recyclage locaux.

Nous attirons expressément votre attention sur le fait qu'en qualité d'utilisateur final, vous êtes seul responsable de la suppression des données à caractère personnel contenues dans les appareils électriques et électroniques à éliminer.

Avis de conformité

Le sigle CE est un sigle de libre circulation destiné uniquement aux administrations ; il ne constitue pas une garantie de caractéristiques.

Pour toute question technique concernant l'appareil, merci de contacter votre revendeur.

15 Caractéristiques techniques

Désignation abrégée de l'appareil : HmIP-eTRV-B-2

Tension d'alimentation : 2x 1,5 V LR6/Mignon/AA

Courant absorbé : 100 mA max.

Durée de vie des piles : 2 ans (typiquement)

Type de protection : IP20

Degré de contamination : 2

Température ambiante : de 0 à 50 °C

Dimensions (l x H x P) : 57 x 68 x 102 mm

Bande de fréquences radio : de 868,0 à 868,6 MHz de 869,4 à 869,65 MHz

Puissance d'émission radio maximale : 10 dBm

Catégorie du récepteur : SRD catégorie 2

Portée typique de la radio en champ libre : 250 m

Duty Cycle : < 1 % par h / < 10 % par h

Classe de logiciel : Classe A

Mode d'action : Type 1

Raccordement : M30 x 1,5 mm

Force de réglage : > 80 N

Course de la vanne : 4,3 ± 0,3 mm

Course maximale : 14,3 ± 0,3 mm

Course minimale : 10,0 ± 0,3 mm

Sous réserve de modifications techniques.

Índice
