GEBRUIKSAANWIJZING Evo HmIPeTRVE Homematic IP

Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang 86
2 Instructies bij deze handleiding 86
3 Gevarenaanduidingen 86
4 Werking en overzicht van het apparaat 87
5 Algemene systeeminformatie 88
6 Inbedrijfstelling 88

6.1 Inleren 88
6.2 Montage 89

6.2.1 Thermostat demonteren 90
6.2.2 Radiatorthermostat monteren 90
6.2.3 Steunring 91
6.2.4Adapters voor Danfoss 91

6.3 Adapteerbeweging 92

7 Bediening. 93
8 Batterijen verrangen 94
9 Storingen oplossen 95

9.1 Zwakke batterijen 95
9.2 Commando nicht bevestigd 95
9.3 Duty cycle 95
9.4 Foutcodes en knipperreeksen 96

10 Herstellen van de fabrieksinstallingen 98
11 Onderhoud en reiniging 98
12 Algemene instructies voor de draadloze werk ing 99
13 Verwijdering als afval. 99
14 Technische gegevens 100

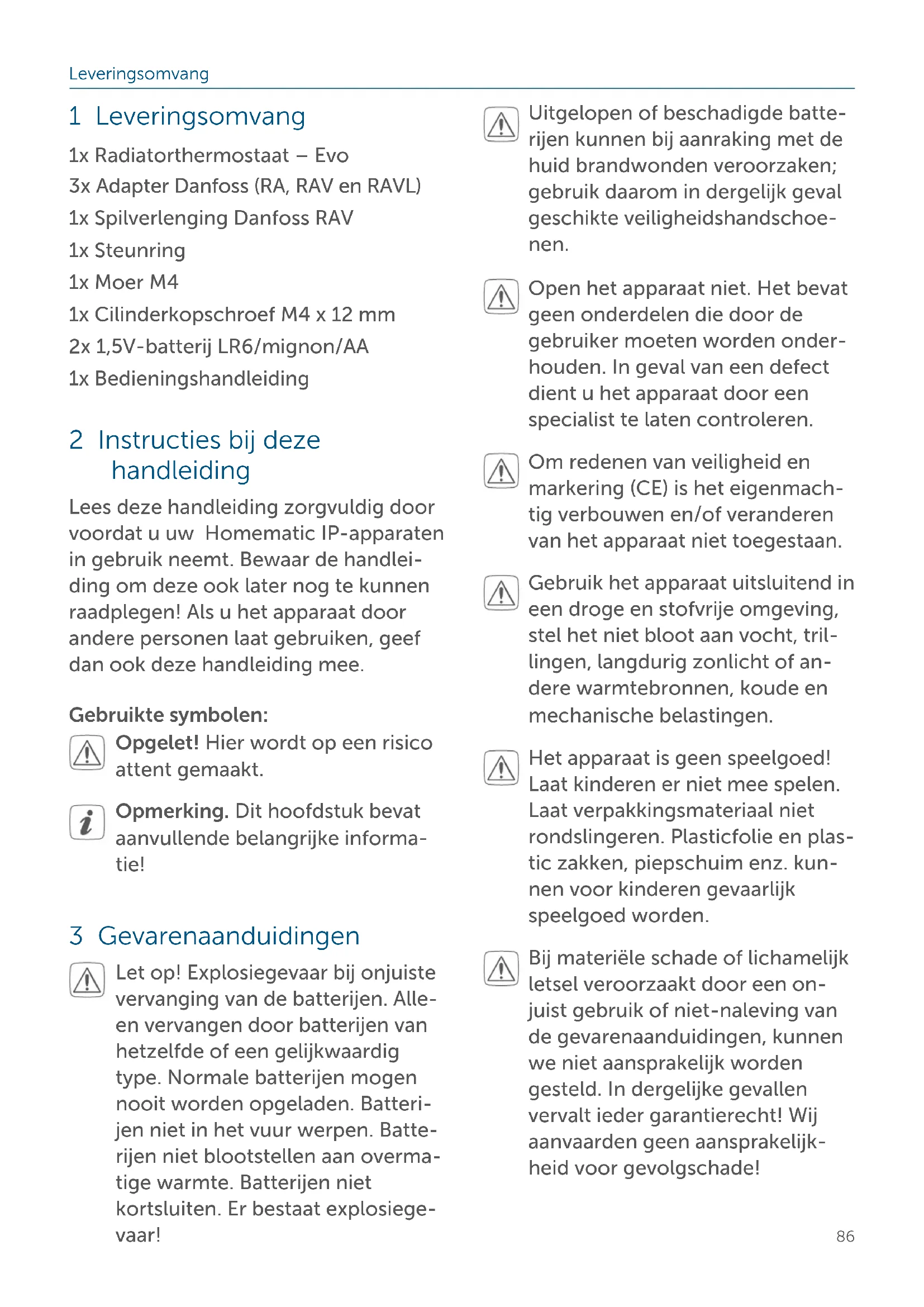

1 Leveringsomvang

1x Radiatorthermostat - Evo
3x Adapter Danfoss (RA, RAV en RAVL)
1x Spilverlenging Danfoss RAV
1x Steunring
1x Moer M4
1x Cilinderkopschroef M4 x 12 mm
2x 1,5V-batterij LR6/mignon/AA
1x Bedieningshandleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te{kunnen raadplegen! Als u het apparaat door andere PersonenThat gebruiken,geef dan ook deze handleiding mee.

Gebrukte symbolen:

Opgelet! Hier worden op een risico attend gemaatk.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Let op! Explosiegevaar bij onjuiste verranging van de batterijen. Alleen verrangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen Niet in het vuur werpen. Batterijen Niet blootstellen aan overmatige warmte. Batterijen Niet kortsluiten. Er bestaat explosiegevaar!

Uitgelopen of beschadigde batterijen+kunnen bij aanraking met de huid brandwondenveroorzaken; gebruikaarom indergelijkgeval geschikteveiligheidshandschoenen.

Open het apparaat Niet. Het bevat geen onderdelen die door de gebruiker要去en worden onderhouden. In geval van een defect dient u het apparaat door een specialist te latent controleren.

Om redenen van veiligheid en markering (CE) is het eigenmachting verbouwen en/of veranderen van het apparaat Niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het Niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen spelelgoed! Laat kinderen er nicht mee spelen. Laat verpakkingsmaterialien nicht rondslingeren. Plasticfolie en plas-tic zakken, piepschuim enz. kunnen voor kinderen gevaarlijk spelelgoed worden.

Bij materièle schade of lichamelijk letsel veroorzaakt door een onjuist gebruik of Niet-naleving van de gezarenaanduidingen, können we Niet aansprakelijk worden gesteld. In dergelijk gezallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijkheid voor gevolgschade!

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreiben, is onei- genlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Met de Homematic IP-radiatorthermostaat kut u de binnentemperatuur in uw smarthome via de Homematic IP-smarphone-apptijd-gestuurd regelen en aan uw individuèle behoeften aanpassen. Individuèle temperatuurcurves+kunnen eenvoudig met de app worden ingesteld-met tot 3 instelbare verwarmingsprofielen en 13 wijzigingen per dag. Als alternatif kan de temperatuur ook heel intuittief direct op het apparaat worden ingesteld.De extra boostfunctie maakt het可想而知 de radiator snel tijdelijk te verwarmen door de kraan te openen. Dankzij het draaibare display en het moderne design van de behuizing past de radiatorthermostaat zich perfect aan de woonomgeving aan. Geopende ramen en deuren worden gedetecteerd via de raam-open-detectie of nog nauwkeuriger in combinatie met een Homematic IP Raam- en Deurcontact. De verwarmingstemperatuur worden automatisch verlaagd, zodat geen energia worden verspild. Na het sluiten van het raam worden automatisch waar maar de comforttemperatuur teruggekeerd. De radiatorthermostaat past op alle gangbare radiatorkranen en is een

voudig te monteren - zonder verwarmingswater af teCTX en zonder in het verwarmingssysteme in te grijpen.

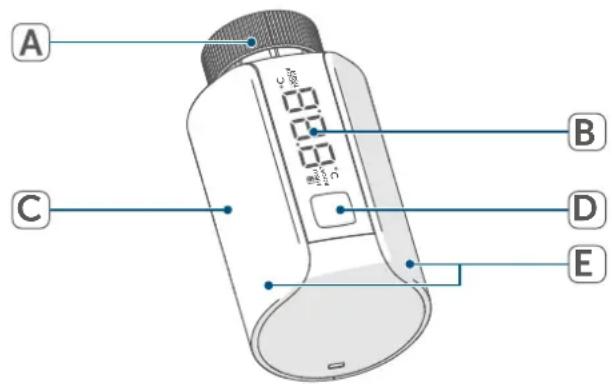

Overzicht apparaten:

(A) Metalen moer
(B) Display
(C) Batterijvak(-deksel)
(D) Systeemtoets (inleertoets, boosttoets en ledje)
(E Temperatuurinstelling door middel van lichte draaiing (aar rechts of aan links)

Overzicht van het display:

RdR Ventielnformatie: adapteerbeweging

Ventielinformationie: initialisatie

888 Insteltemperatuur

Raam-open-symbol

Batterijen (bijna) leeg

Boost Boostfunctie

MANU Handmatig bedrijf

Afbeelding 1

5 Algemene

systeeminformatie

Dit apparatus is onderdeel van het Homematic IP Smart Home System en communiceert via het

Homematic IP-zendprotocol. Alle apparaten van het systeme kuren handig en afzonderlijk via een smartphone met de Homematic IP App worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeme in combinatie met andere componenten möglichk�, vindt u in het Homematic IP gebruikershandboek. Alle technische documenten en updates vindt u in de actuèle versie op www.homematic-ip.com.

6 Inbedrijfstelling

6.1 Inleren

Lees dit hoofdstuk volledig door,
voordat u met het inleren begint.

Configureer erst uw

Homematic IP Access Point via de Homematic IP-app om nog andere Homematic IP-apparaten in het system te konnen gebruiken. Uitgebreide informatatie hierover vindt u in de handleiding van het access point.

Voor het inleren en installereren van de wandthermostat met behulp van een CCU3 vindt u gedetailleerde informatatie in de WebUI-handleiding op unsere homepage www.homematic-ip.com.

Om de radiatorthermostat in uw systemd te integregeren en met andere Homematic IP-apparaten te lien communicatoren, moet u deze eerst inleren op het Homematic IP access point.

Ga als volgt te werk om het apparaat in te leren:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menu-item 'Apparaat inleren'.

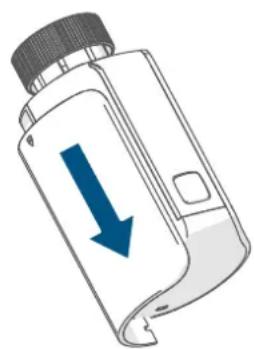

• Open het batterijvak (C) door het batterijvakdeksel (C) omlaag te schuiven.

Afbeelding 2

• Trek de isolatiestrip uit het batterijvak van de radiatorthermostat. De inleermodus is 3 minuten actief.

Na het verwijderen van de isolatiestrip loopt de motor eerst terug om de montage daarna te vergemakkelijken. Ondertussen verschijnen 'in' en het activiteitssymbool () .

U kunt de inleermodus gedurende nogiens 3 minuten handmatig starten door kort op de systeemtoets (D) te drukken. Als het display uit is, dan volstaat het kort

indrukken van de systeemtoets om de inleermodus te activeren. Als op het display 'RdR' worden weergegeven en u opnieuw op de systeemtoets drukt, start de adaptatie. Dit gedrag kan op dit tijdstip worden genedeerd. Voor meer informatie (zie 1 Leveringsomvang' op pagina 86).

Afbeelding 3

Het apparatus verschijnt automatisch in deHomematic IP-app.

• Ter bevestiging dient u in de app de LASTe vier cijfers van het apparaatnummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijgeleverde sticker of op het apparaat zichl.
• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces brandt het ledje (D) groen. Het apparaat is nu gebruiskaar. Indien het ledje rood brandt, dient u het opnieuw te proberen.
• Geef het apparaat in de app een naam en wijs het toe aan een ruim-te.

Schuif het batterijvakdeksel (C) er wee van onder maar boven op.

Afbeelding 4

6.2 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

De montage van de Homematic IP-radiatorthermostat is eenvoudig en wordt uitgevoerd zonder het verwarmingswater af te tappen en zonder ingreep in het verwarmingsystem. Special gereedschap of het uitschakenen van de verwarming is hiervoor nicht nodig.

De metalen moer (A) die op de radiat- torthermostaat is aangebracht, is universeel toepasbaar en past zonder toebehoren op alle kranen met draadmaat M30 x 1,5 mm van de meest gangbare merken. Een overzicht eneer informatie over de compatibele fabrikanten en over de kraanadapters vindt u op www.homematic-ip.com.

Met de bijgeleverde adapters kan het apparaat op radiatorkranen van het type Danfoss RA, Danfoss RAV en Danfoss RAVL worden gemonteerd (zie '6.2.1 Thermostat demonteren' op pagina 90).

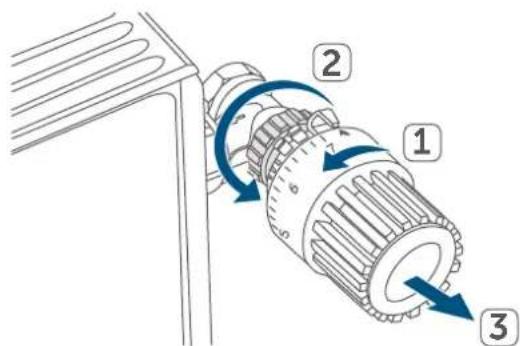

6.2.1 Thermostat demonteren

Bij zichtbare schade aan de voorhandenthermostat,de kraan of de verwarmingsbuizen dient u eenvakman te raadplegen.

Demonteer de oude thermostaat-kop van uw radiatorkraan:

• Draai dethermostaatkop op demaximumwaarde (1) linksom. Dethermostaatkop drukt nu Niet meer op de kraanspindel en kan zo gemakkelijker worden gedemon-teerd.

Afbeelding 5

De bevestiging van dethermostaatkop kan op verschillende manieren zichnuitgevoerd:

Wartelmoer: Draai de wartelmoertegen de klok in los (2). Daarna kunt u dethermostaatkop verwijderen (3).
- Snelbevestiging: Op deze manier bevestigdethermostaatkoppen kurz u gemakkelijk losmaken door de sluit-/wartelmoeriets gegen de klok in te draaien. Vervolgens kurz u dethermostaatkop afnemen.
Klemschroef: Dethermostaatkop wordt vastgehouden door een bevestigingsring, die met een schroef wordt aangespannen. Draai dezeschroef los en verwijder de ther

Schroefverbinding met borgbuto- ten: Draai de borgbout los en verwijder dethermostaatkop.

6.2.2 Radiatorthermostat monteren

Na het verwijderen van de oude thermostataatkop,kest u de neue radiatrorthermostat op de verwarmingskraan monteren:

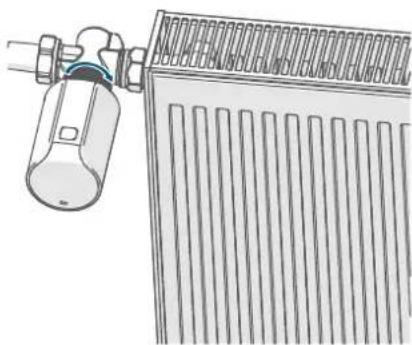

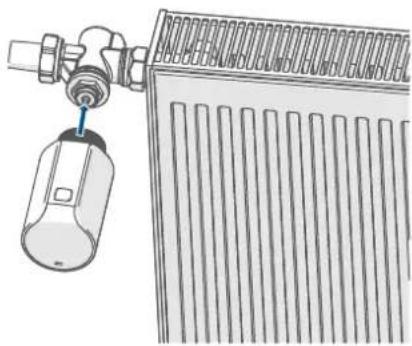

• Plaats de radiatorthermostaat met de metalen moer (A) op de radiatorkraan.

Afbeelding 6

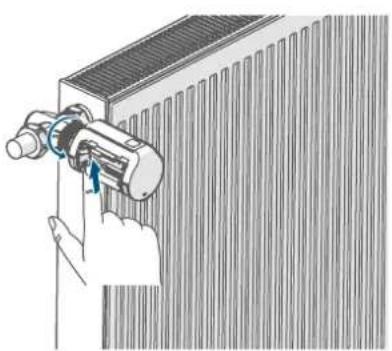

• Draai de metalen moer op de radiatorkraan vast.

Afbeelding 7

Om de montage te vergemakkelijken, kunt u de batterijen uit het batterijvak (C) halen en permanent op de toets in het batterijvak drukken terwijl u de metalen moer op de radiatorkraan draait. Door op de toets te drukken worden het draaimechanisme van de radiatorthermostaat geblokkeerd en het display kan gemakkelijk maar wens worden uitgelijnd.

Afbeelding 8

Gebruik zo nodig een van de bijgeleverde adapters voor Danfoss-kranen (zie '6.2.1 Thermostat demonteren' op pagina 90) of de bijgeleverde steunring.

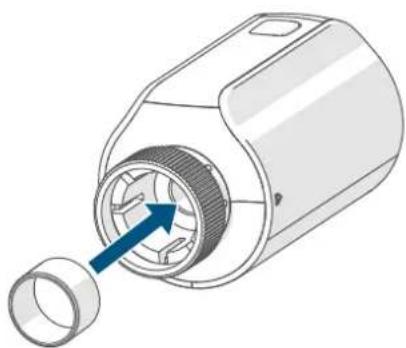

6.2.3 Steunring

Bij de kranen van bepaalde fabrikanten heeft het deel van de kraan dat in het apparaat zit, eenkleine diameter, waardoor de radiatorthermostaat los op de kraan zit. In dit geval dient voor de montage de bijgeleverde steunring in de flens van het apparaat te worden aangebracht. Vervolgenskest u deradiatorthermostaat wee merteren zoals hierboven beschreiben.

Afbeelding 9

6.2.4 Adapters voor Danfoss

Voor de montage op kranen van Danfoss is een van de bijgeleverde adapters benodigd. Welke adapter bij welke kraan past, ziet u op de volgende afbeeldingen.

Let erop dat u uw vingers nicht tussen de adapterhelften klemt!

Voor een betere zitting zijn de adapters RA en RAV met een voorspanning geproduced. Bij de montage kut u eventueel een schroevendraier gebruiken en de adapter in de buurt van de schroefiets openbuigen.

Danfoss RA

De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen die ook een betere zitting van de adapterna het vastklikken garanderen.

Let er bij de montage a.u.b. op dat de positie van de ribbels in de adapter precies overeenkomt met die van de inkervingen op de kraan.

• Klik de adapter volledig op de kraan vast.
• Bevestig de adapter met de bijgeleverde schroef en moer.

Afbeelding 10

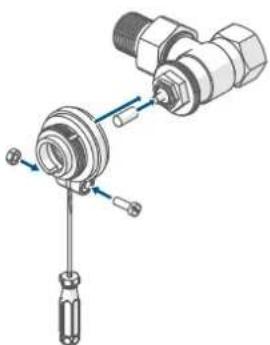

Danfoss RAV

De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen die ook een betere zitting van de adapterna het vastklikken garanderen.

Let er bij de montage a.u.b. op dat de positie van de ribbels in de adapter precies overeenkomt met die van de inkervingen op de kraan.

• Klik de adapter volledig op de kraan vast.
• Bevestig de adapter met de bijgeleverde schroef en moer.
• Breng de spilverlenging op de kraanstift aan.

Afbeelding 11

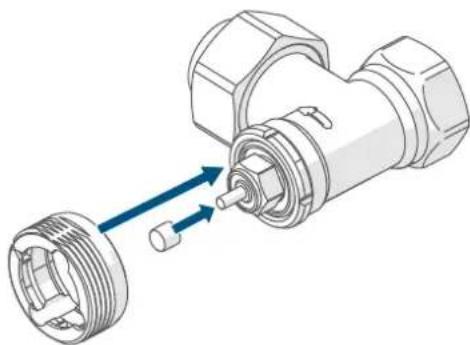

Danfoss RAVL

De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen die ook een betere zitting van de adapterna het vastklikken garanderen.

Let er bij de montage a.u.b. op dat de positie van de ribbels in de adapter precies overeenkomt met die van de inkervingen op de kraan.

• Klik de adapter volledig op de kraan vast.
• Breng de spilverlenging op de kraanstift aan.

De RAVL-adapter hoeft nicht te worden vastgeschroefd.

Afbeelding 12

6.3 Adapteerbeweging

Na hetplaatsen van de batterijen beweegt de motor eerst terug om de montage te vereenvoudigen. Ondertussen verschijnen ^^ en het activiteitssymbol (U).

Werd de adaptatie al voor de montage uitgevoerd of worden een fouitmelding (F1, F2, F3) weergegeven, druk dan op de systemtoets (D) en de motor loopt terug maar de positie 'in'. De adaptatie kan dan opnieuw worden gestart.

Zodra de radiatorthermostat su ccesvol gemonteerd is, moet in de vol-gende stap voor de aanpassing aan de kraan een adaptatie (RdR) uitgevoerd worden. Ga hiervoor als volgt te werk:

• Als op het display 'RdR' staat, druk dan op de systeemtoets (D) om de adaptatie te starten.

Als de hintergrondverlichting van het display uitgeschakeld is, moet u de toets (D) nog een tweede keer indrukken om de adaptatie te starten.

De radiatorthermostat voert de adap- tatie uit. Hierbij verschijnen 'RdR' en het activiteitsymbol () op het dis- play. Ondertussen is geen bediening mogelijk. Na de succesvolle adaptatie verschijnt de normale weergave op het display. De radiatorthermostat kan nu worden beendiend.

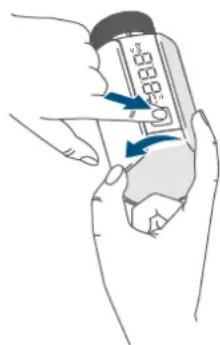

7 Bediening

Na de configuratie staan direct op het apparatuse eenvoudige bedieningsfuncties tot uw beschikking.

Als de radiatorthermostaat zich in de stand-bymodus bevindt,要去 de systeemtoets (D) voor de bediening eenmaal indrukken om het display te activeren.

• Temperatuur: Draai de temperatuurregelaar (E)ientsaar rechts of links om de temperatuur van deradiator te veranderen. In automatisch bedrijfblijft de handmatig ingestelde temperatuur tot de vol-gende schakeltijd behouden.Daar

na worden het via de app ingestelde verwarmingsprofiel wee geactiveerd. In handmatig bedrijf blijdt detemperatuur tot de volgende handmatige wijziging behouden.

• Boost-functie: Druk kort op de systeemtoets (D) om de boost-functie voor het snel, kortstondig verwarmen van de radiator te activeren door de kraan te openen. Daardoor wordt direct een aangenamaam warmtegevoel in het vertrek bereikt.

• Display-uitlijning veranderen: druk op de systeemtoets (D) en draai tegelijkertijd de temperatuurregelaar (E) in de richting waarin het display moet draaien. Het display draait 180^ .

De bedieningsvergrendeling van de radiatorthermostat kan met de Homematic IP-app geactiveerd en gedectiveerd worden. Tik op het menusymbool linksboven op het beeldscherm in de app en selecteer het menupunt 'Apparaatoverzicht'. Tik op de betreffende radiatorthermostat om de bedieningsvergrendeling op AAN' of 'UIT' te zetten.

8 Batterijen verrangen

Als het symbol voor lege batterijen (Lo) op het display of in de app verschijnt, dient u de verbruike batterijente verrangen door twee weitere batterijen van het type LR6/mignon/AA. Let.daar bij op de juiste polariteit van de batterijen.

Ga als volgt te werk om de batterijen van de radiatorthermostaat te verran-gen:

• Open het batterijvak (C) door het batterijvakdeksel (C) omlaag te schuiven ( zie afbeelding).
• Verwijder de lege batterijen.

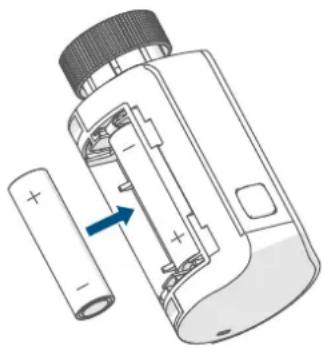

• Plaats tweearenduwe 1,5V-batterijen LR6/mignon/AA in het batterijvak. Let hierbij op de juiste polariteit, zoals gregarkeerd.

Afbeelding 13

Schuif het batterijvakdeksel (C) er waar van onderen maar boven op ( zie afbeelding).

Na hetplaatsen van de batterijen voert de radiatorthermostat eerst gedurende ca. 2 seconden een zelftest uit. Daarna volgen de initiaisatie (I_n) en een testindicatie (orange en groen oplichten).

Na hetplaatsen van de batterijen voert de radiatorthermostat eerst gedurende ca. 2 seconden een zelftest uit. Daarna volgen de initiaisatie (in) en een testindicatie (orange en groen oplichten).

• Start de adaptatie () opnieuw door kort op de systeemtoets (D) te drukken.

Let op! Bij de omgang met lekkende batterijen dient huid- en oogcontact te worden vermeden. Draag geschikte veiligheidshandschoenen als u lekkende batterijen en restanten uit een apparaat verwijdert! Bij huidcontact met veel water afspoelen!

9 Storingen oplossen

9.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan de radiatorthermostaat ook bij een lage batterijspanning worden gezruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weeer meerere keren een signaal worden gezonden.

Alsijdens het zenden de spanning\ weer wegvalt, verschijnen het symbool\ voor lege batterijen (L.) en de foutcode aan het apparaat (zie '9.4 Foutcodes en knipperreeksen' op pagina 96).

Vervang in dat geval de lege batterijen door twee(APe (zie 8 Batterijen verwangen' op pagina 94).

Indien ten minste een ontvanger een commando Niet bevestigt,licht het ledje (D) bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mistrukte overdracht kan een communicatiestoring zich (zie 1 Leveringsomvang' op pagina 86).De mistrukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is nicht bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

9.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werkking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gezruikte freientrebereik van 868 MHz bedraagt de maxi-male zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1% -limiet nicht meer zenden totdezetijdlijke begrenzing weeer voorbij is. In overeenstemming met deze richtlij worden Homematic IP apparaten 100% conform de norm ontwikkeld en ge-produeerd.

In het normale bedrijf worden de duty cycle doorgaans Niet bereikt. In be-paalde situatuies kan dit bij de inbedrijfstelling of eerste installmentie van een systeem wel het geval zich wanner meerdere en zendintensieve inleerpro-cessen actief zich. Een overschrijding van de duty-cycle-limiet worden aangegeven door drie keer langzaam rood knipperen van het ledje en kan zich uiten in een tijdelijke onderbreking van de werkking van het apparaat. Na korteijd (max. 1aar) werkdt het apparaat weeer normalaal.

9.4 Foutcodes en knipperreeksen

Knippercode/ displayweergave	Betekenis Oplossing
F1 Kraanaandrijving stroef		Controler of de sto-ter van de radiatorkraan klemt.
F2 Instelbereik te groot		Controler de bevestiging van de radiatorthermo-staat
F3 Instelbereik teklein		Controler of de sto-ter van de radiatorkraan klemt.
Kort oranje knipperen	Draadloze overdracht / zendpoging resp. overdracht van configuratie-gegevens	Wacht tot de overdracht beëindigd is.
1x lang groen branden Proces bevestigd		U=kunt met de bediening doorgaan.
1x lang rood branden	Proces mislukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie '9.2 Commando Niet be-vestigd' op pagina 95) of (zie '9.3 Duty cycle' op pagina 95).
Kort oranje knipperen (om de 10 sec.)	Inleermodus actief	Voer ter bevestiging de LASTe vier cijfers van het apparaatserienummer in (zie '6.1 Inleren' op pagina 88).
6x lang rood knipperen Apparaat defect		Controler de weergave in uw app of neem contact op met uw dealer.
Kort oranje oplichten (na groene of rode ontvangst-melding)	Batterijen leeg	Vervang de batterijen (zie '8 Batterijen verrangen' op pagina 94).
Batterijwaarschuwing (Lo) Batterijspanning laag		Vervang de batterijen van het apparaat (zie '8 Batte-rijen verrangen' op pagina 94).
Batterijwaarschuwing (L.)en ---	Kraan werk inoodstand* gezet	Vervang de batterijen van het apparaat (zie '8 Batte-rijen verwangen' op pagina 94).
*Als lege batterijen nicht worden verwangen, stuurde radiatorthermostat aan een 'Kraan-noodstand' om te voorkomen dat het apparaat op grond van een tegering batterijvermogen de ingestelde temperatuur in het vertrek Niet meer in stand kan houden. Af fabriek is een kraan-noodstand van 15% ingesteld.
1x oranje en 1x groen oplichten (na hetplaatsen van de batterijen)	Testindicatie	Wanner de testindicatie waar is gedoofd, kutu doorgaan.
Lang en kort oranje knip-peren (afwisselend)	Actualisering van de ap-paraatsoftware (OTAU)	Wacht tot de update isbeeindigd.

10 Herstellen van de fabrieksinstellungen

De fabrieksinstellungen van het apparaat+kunnen worden hersteld. Hierbij gaan alle instellenen verloren.

Ga als volgt te werk om de fabrieksinstellungen van de wandthermostat te herstellen:

• Open het batterijvak (C) door het batterijvakdeksel (C) omlaag te schuiven ( zie afbeelding).
• Verwijder een batterij.

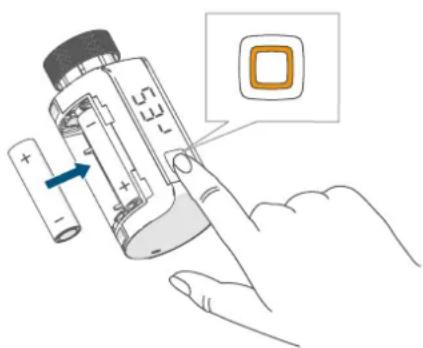

Afbeelding 14

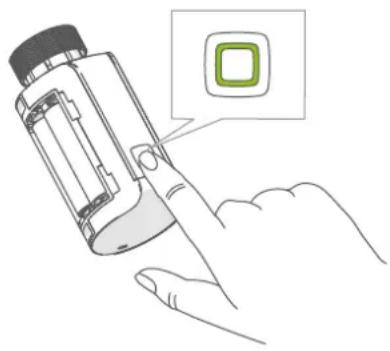

• Houd de systeemtoets (D) gedu-rende 4 s ingedrukt verwijl u te-gelijkertijd de batterij谈起gplaatst met de polen in de juiste richting. Het ledje (D) begint snel oranje te knipperen en op het display verschijnt 'rE5'.

Afbeelding 15

• Laat de systeemtoets waar los.
• Houd de systeemtoets opnieuw 4 s ingedrukt tot het ledje groen begint te branden.

Afbeelding 16

• Laat de systeemtoets waar los om het herstel van de fabrieksinstellen gen te voltooien.

Het apparaat voert een herstart UIT.

11 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele verranging van de batterij, onderhoudsvrij. Laat het onderhoud of reparatives over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doeklicht met lauw wa-ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

12 Algemene instructies voor de draadloze werkinq

De draadloze communicatie worden via een Niet-exclusief communicatiekanaal gerealiseerd, zodat storingen nicht kunnen worden uitgesloten. Andere storende invloeden{kunnen afkomstig zich van schakelprocessen,electromotoren of defekte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrij veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals luchtvochtigkeit en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmIP-eTRV-E, HmIP-eTRV-E-S in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.homematic-ip.com

13 Verwijdering als afval Informatie over verwijdering als afval

Dit symbol betekent dat het apparaat en de batterijen of accu's, nicht mogen worden weggegooid het huisvuil, restafval of in de gele haisbak of zak.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelendie bij de levering+zijn inbegrepen en

de batterijen ter correcte verwijdering\ aar een gemeentelijk inzamelpunt\ voir afgedankte elektrische en elek- tronische apparaten of afgedankte\ batterijen te brengen. Ook distribu- teurs van elektrische en elektronische\ apparaten en batterijen zich verplicht om bebruike apparaten en batterijen\ Gratis terug te nemen.

Door ze geschienen in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van afgedankte elektrische en elektronische apparaten en afgedankte batterijen. U bent verplicht om afgedankte batterijen en accu's die Niet to de AEEA behoren, waarvan te schieren voordat u ze inlevert bij eeninzamelpunt, en zen dan ook geschieren in te leveren bij de lokaleinzamelpunten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke geevensuit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrijve verkeer van goederen binnen de Europese Unie en is uitsluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepalde eigenschappen.

i Met technische vragen m.b.t. het apparaat kurz u terecht bij uw dealer.

Levensduur batterijen: 2

Beschermingsgraad: IP20

Verontreinigingsgraad: 2

Omgevingstemperatuur: 0 tot 50^

Afmetingen (b x h x d): 53 × 55 × 94 ~mm

Gewicht: 190 g (incl. batterijen)

Zendfrequenieband: 868,0-868,6 MHz

869,4-869,65 MHz

Maximaal zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 230 m

Constructie van het regel- en

besturingsapparaat (RS):

Werkwijze: type 1

Aansluiting: M30 x 1,5 mm

Technische wijzigingen voorbehouden.
