Producttype	Programmeerbare radiatorthermostaat
Merk	Homematic IP
Model	HmIPeTRV2
Voeding	2 LR6/Mignon/AA-batterijen (1,5 V)
Afmetingen (L x H x D)	58 x 71 x 97 mm
Gewicht (incl. batterijen)	205 g
Beschermingsgraad	IP20
Omgevingstemperatuur	0 tot 50 °C
Radiofrequentieband	868,0-868,6 MHz / 869,4-869,65 MHz
Max. radiozendvermogen	10 dBm
Duty Cycle	< 1% per uur / < 10% per uur
Ventielaansluiting	M30 x 1,5 mm
Max. stroomopname	120 mA
Levensduur batterijen (bij normaal gebruik)	2 jaar
Belangrijkste functies	Tijdsprogrammering, 3 verwarmingsprofielen, tot 6 fasen/dag, Boost-functie, handmatig/automatisch, kinderslot, raam-open-detectie, automatische adaptatierit
Onderhoud en reiniging	Reinigen met een zachte, droge, pluisvrije doek. Geen oplosmiddelen gebruiken. Vervang indien nodig de batterijen.
Veiligheid	Niet openen, alleen gebruiken in droge omgeving, niet blootstellen aan vocht, niet-oplaadbare batterijen, buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Danfoss-adapter (RA, RAV, RAVL) inbegrepen. Onderhoud door gespecialiseerd personeel. Fabrieksinstellingen mogelijk.
Algemene informatie	Compatibel met Homematic IP-systeem, aanleren via smartphone-app, HmIP-communicatie, QR-code.

Veelgestelde vragen - HmIPeTRV2 Homematic IP

Hoe installeer ik de HmIPeTRV2-thermostaat op een Danfoss-klep?

Gebruik de bijgeleverde bijpassende adapter (RA, RAV of RAVL). Voor RA en RAV klikt u de adapter op de klep door de pennen uit te lijnen en bevestigt u deze met de meegeleverde schroef en moer. Voor RAVL is schroeven niet nodig. Voor RAV-kleppen monteert u eerst de schuifverlenging op de steel.

Hoe leer ik de thermostaat aan met het Homematic IP-toegangspunt?

Open de Homematic IP-app, selecteer 'Apparaat aanleren'. Verwijder de isolatiestrook uit het batterijvak of druk kort op de systeemknop om de aanleermodus te activeren. Het apparaat verschijnt in de app. Bevestig door de laatste 4 cijfers van het serienummer in te voeren of de QR-code te scannen. De groene led bevestigt het succes.

Wat moet ik doen als het scherm 'VALVE adapt' toont na montage?

Druk op het instelwiel (Boost-knop) om de adaptatierit te starten. De thermostaat past zijn positie automatisch aan de klep aan. Als u de rit voor de montage hebt gestart of als een foutmelding (F1, F2, F3) verschijnt, druk dan nogmaals op het wiel om terug te keren naar de positie 'VALVE Install'.

Hoe interpreteer ik de foutcodes F1, F2 en F3?

F1 geeft aan dat de klepbediener gedeeltelijk vastzit: controleer of de klepstoter vastzit. F2 geeft aan dat het instelbereik te groot is: controleer de bevestiging van de thermostaat. F3 geeft aan dat het bereik te klein is: controleer of de klepstoter vastzit.

Wat betekent het lege batterijsymbool op het scherm?

Het lege batterijsymbool geeft een lage spanning aan. Vervang de batterijen door twee nieuwe LR6/Mignon/AA-batterijen, let op de polariteit. Als de spanning te laag is, schakelt de thermostaat naar de 'storingspositie' (15% opening) om onjuiste regeling te voorkomen.

Wat is de Duty Cycle-limiet en hoe beïnvloedt dit het apparaat?

De Duty Cycle is een wettelijke beperking van de zendtijd in de 868 MHz-band: maximaal 1% per uur (36 seconden). Als deze limiet wordt bereikt, stopt het apparaat tijdelijk met zenden. Dit kan gebeuren tijdens massaal aanleren. De werking hervat automatisch na maximaal een uur.

Hoe herstel ik de fabrieksinstellingen van de HmIPeTRV2?

Verwijder het deksel van het batterijvak en haal de batterijen eruit. Plaats de batterijen terug terwijl u de systeemknop 4 seconden ingedrukt houdt tot de LED snel oranje knippert. Laat de knop los en druk nogmaals 4 seconden tot de LED groen wordt. Laat los om het herstel te voltooien.

Hoe activeer ik de Boost-functie?

Druk kort op het instelwiel (Boost-knop) om de klep kort volledig te openen, zodat de temperatuur snel stijgt. De Boost-modus wordt op het scherm weergegeven.

Is de thermostaat compatibel met alle radiatorkranen?

De metalen moer M30 x 1,5 mm past op standaard kranen (Heimeier, Junkers, Oventrop, enz.). Voor Danfoss RA-, RAV- en RAVL-kranen worden adapters meegeleverd. Een steunring is inbegrepen voor kleinere diameters.

Hoe reinig ik de thermostaat?

Reinig met een zachte, droge, pluisvrije doek. Bij hardnekkig vuur licht bevochtigen met lauw water. Gebruik nooit oplosmiddelen, omdat deze de behuizing kunnen beschadigen.

GEBRUIKSAANWIJZING HmIPeTRV2 Homematic IP

Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang....79
2 Instructies bij deze handleiding ....79
3 Gevarenaanduidingen....79
4 Werking en overzicht van het apparaat....80
5 Algemene systeeminformatie....81
6 Inbedrijfstelling....81

6.1 Inleren 81
6.2 Montage....82

6.2.1 Radiatorthermostaat aanbrengen 82
6.2.2 Adapters voor Danfoss 83
6.2.3 Steunring 85

6.3 Adapteerbeweging 85

7 Bediening....86
8 Batterijen vervangen 87
9 Storingen oplossen....88

9.1 Zwakke batterijen 88
9.2 Commando niet bevestigd....88
9.3 Duty cycle 88
9.4 Foutcodes en knipperreeksen 89

10 Herstellen van de fabrieksinstellingen....90
11 Onderhoud en reiniging 90
12 Algemene instructies voor de draadloze werking 91
13 Verwijdering als afval....91
14 Technische gegevens 92

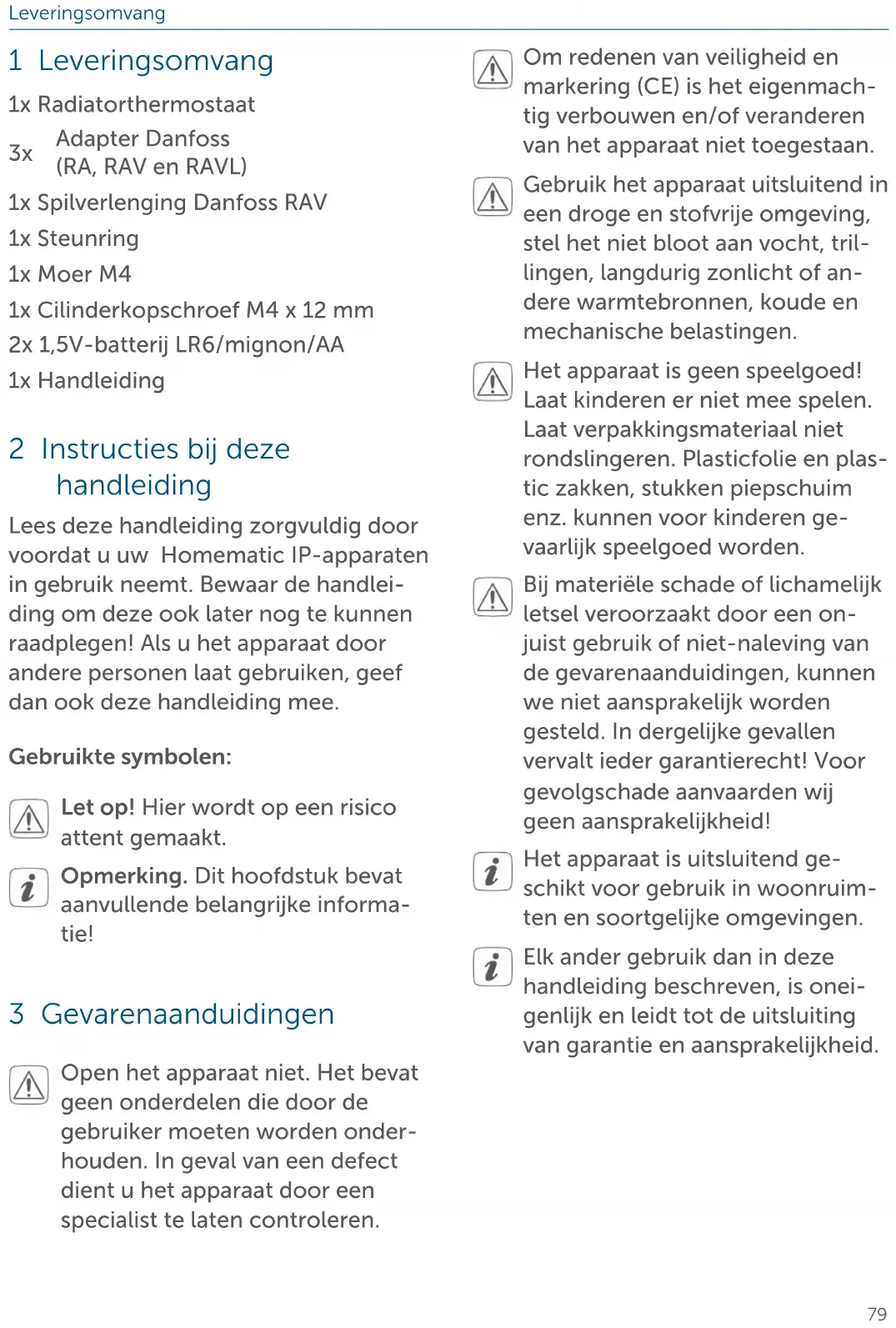

1 Leveringsomvang

1x Radiatorthermostaat

3x Adapter Danfoss (RA, RAV en RAVL)

1x Spilverlenging Danfoss RAV

1x Steunring

1x Moer M4

1x Cilinderkopschroef M4 x 12 mm

2x 1,5V-batterij LR6/mignon/AA

1x Handleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Let op! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, stukken piepschuim enz. kunnen voor kinderen ge- vaarlijk speelgoed worden.

Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Voor gevolgschade aanvaarden wij geen aansprakelijkheid!

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Met de Homematic IP-radiatorthermostaat kunt u de kamertemperatuur via de Homematic IP Smartphone App tijdgestuurd regelen en verwarmingsfases aan uw eigen behoeften aanpassen. Desgewenst kunt u via drie verschillende verwarmingsprofielen met maximaal 6 verwarmingsfases per dag aanmaken.

In de binnenklimaatoplossing kan de radiatorthermostaat gewoon op het Homematic IP Access Point worden ingeleerd en bijv. in combinatie met het Homematic IP-raam- en deurcontact de temperatuur bij het ventileren automatisch verlagen. Voor een exacte regeling van de kamertemperatuur kan deHomematic IP-wandthermostaat met luchtvochtigheidssensor de daad-werkelijke temperatuur in de kamer meten en naar de radiatorthermostaat doorsturen. Zo wordt gegarandeerd dat de temperatuur op de juiste plaats in de kamer wordt gemeten.

De radiatorthermostaat past op alle gangbare radiatorkranen en is een-voudig te monteren – zonder verwarmingswater af te laten en zonder in het verwarmingssysteem in te grijpen. De extra boostfunctie maakt het mogelijk de radiator snel tijdelijk te verwarmen door de kraan te openen.

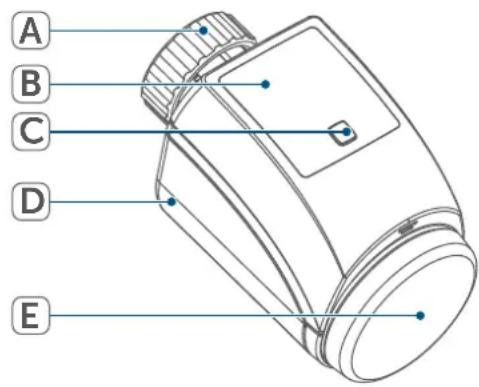

Overzicht apparaten:

(A) Metalen moer
(B) Display
(C) Systeemtoets (aanleertoets en led)
(D) Batterijvakdeksel
(E) Instelwiel/boosttoets

A B C D E

Afbeelding 1

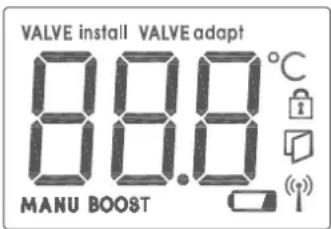

Overzicht van het display:

Kraaninformatie

°C Gewenste temperatuur
MANU Handmatig bedrijf
BOOST Boostmodus

Bedieningsblokkering

Symbool raam open

(Draadloze transmissie

Batterijsymbool

5 Algemene systeeminformatie

Dit apparaat is een onderdeel van de binnenklimaatoplossing van Homematic IP en communiceert via het HmlP-zendprotocol. Alle apparaten van de binnenklimaatoplossing kunnen gemakkelijk en afzonderlijk via een smartphone met de Homematic IP-app worden geconfigureerd. Welke functies binnen het Homematic IP-systeem in combinatie met andere componenten mogelijk zijn, vindt u in de Homematic IP-gebruikershandleiding. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com.

6 Inbedrijfstelling

6.1 Inleren

Lees dit hoofdstuk volledig door voordat u met het inleren begint.

Configureer eerst uw Homematic IP Access Point via de Homematic IP-app om nog andere Homematic IP-apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het access point.

Om de radiatorthermostaat in uw systeem te integreren en met andere Homematic IP-apparaten te laten communiceren, moet u deze eerst inleren op het Homematic IP access point.

Ga als volgt te werk om de radiatorthermostaat in te leren:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menu-item 'Apparaat inleren'.

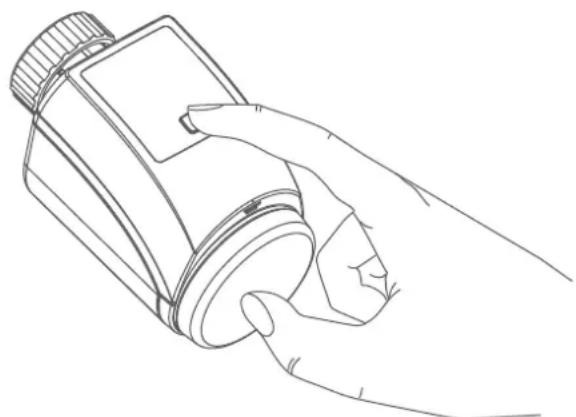

• Trek de isolatiestrip uit het batterijvak (D) van de radiatorthermostaat. De inleermodus is gedurende 3 minuten actief.

U kunt de inleermodus gedurende nog eens 3 minuten handmatig starten door kort op de systeem-toets (C) te drukken.

• Het apparaat verschijnt automatisch in de Homematic IP-app.
• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat-nummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijge-leverde sticker of op het apparaat zelf.
• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces licht het ledje groen op. Het apparaat is nu gebruiks-klaar.

Als de led rood brandt, dient u het opnieuw te proberen.

• Kies de gewenste oplossing voor uw apparaat.
• Geef het apparaat in de app een naam en wijs het toe aan een ruimte.

6.2 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

De montage van de Homematic IP-ra- diatorthermostaat is eenvoudig en kan worden uitgevoerd zonder het verwar- mingswater af te hoeven tappen en zonder ingreep in het verwarmings- systeem. Speciaal gereedschap of het uitschakelen van de verwarming is hiervoor niet nodig.

De metalen moer die aan de radiatorthermostaat is aangebracht, is universeel bruikbaar en past zonder toebehoren op alle kranen met draadmaat M30 x 1,5 mm van de meest gangbare merken, zoals

• Heimeier
  • MNG
• Junkers
• Landis&Gyr (Duodyr)
  • Honeywell-Braukmann
• Oventrop
• Schlösser
• Comap
• Valf Sanayii
• Mertik Maxitrol

• Watts
  • Wingenroth (Wiroflex)
  • R.B.M

• Tiemme

• Jaga
• Siemens
• Idmar

Met de bijgeleverde adapters kan het apparaat op radiatorkranen van het type Danfoss RA, Danfoss RAV en Danfoss RAVL worden gemonteerd (zie '6.2.2 Adapters voor Danfoss' op pagina 83).

6.2.1 Radiatorthermostaat aanbrengen

Bij zichtbare schade aan de voor- handen thermostaat, de kraan of de verwarmingsbuizen dient u een vakman te raadplegen.

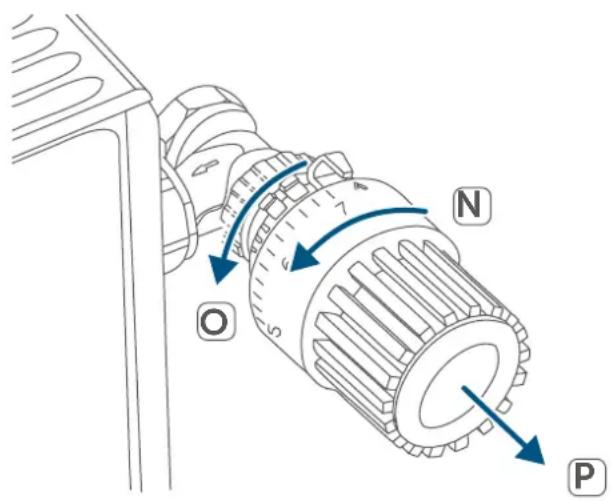

Demonteer de oude thermostaatkop van uw radiatorkraan.

- Draai de thermostaatkop op de maximumwaarde (N) linksom. De thermostaatkop drukt nu niet meer op de kraanspindel en kan zo gemakkelijker worden gedemon-teerd.

O N P

Afbeelding 4

De bevestiging van de thermostaatkop kan op verschillende manieren uitgevoerd zijn.

• Wartelmoer: Schroef de wartelmoer linksom eraf (O). Vervolgens kunt u de thermostaatkop eraf halen (P).
• Snelbevestiging: Op deze manier bevestigde thermostaatkoppen kunt u gemakkelijk losmaken door de sluit-/wartelmoer iets tegen de klok in te draaien (O). Vervolgens kunt u de thermostaatkop eraf halen (P).
• Klemschroef: De thermostaatkop wordt vastgehouden door een bevestigingsring, die met een schroef wordt aangespannen. Draai deze schroef los en verwijder de thermostaatkop van de (P) kraan.
• Schroefverbinding met borgbou- ten: Draai de borgbout los en ver- wijder de thermostaatkop (P).

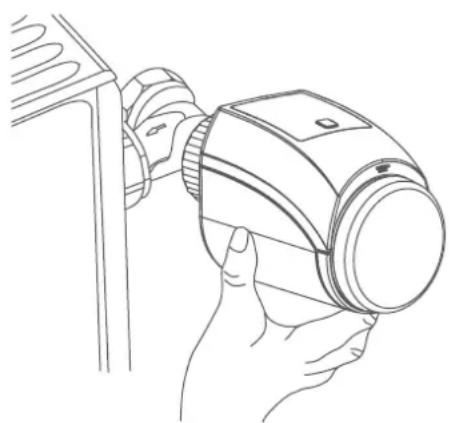

Na de demontage van de oude thermostaatkop kunt u de Homematic IP-radiatorthermostaat met de metalen moer (A) op de radiatorkraan plaatsen.

Gebruik zo nodig een van de bijge-leverde adapters voor Danfoss-kranen (zie '6.2.2 Adapters voor Danfoss' op pagina 83) of de meegeleverde steunring (zie '6.2.3 Steunring' op pagina 85).

6.2.2 Adapters voor Danfoss

Voor de montage op kranen van Danfoss is een van de bijgeleverde adapters benodigd. Welke adapter bij welke kraan past, ziet u op de volgende afbeeldingen.

Let erop dat u uw vingers niet tussen de adapterhelften klemt!

Voor een betere zitting zijn de adapters RA en RAV met een voorspanning geproduceerd. Bij de montage kunt u eventueel een schroevendraaier gebruiken en de adapter in de buurt van de schroef iets openbuigen.

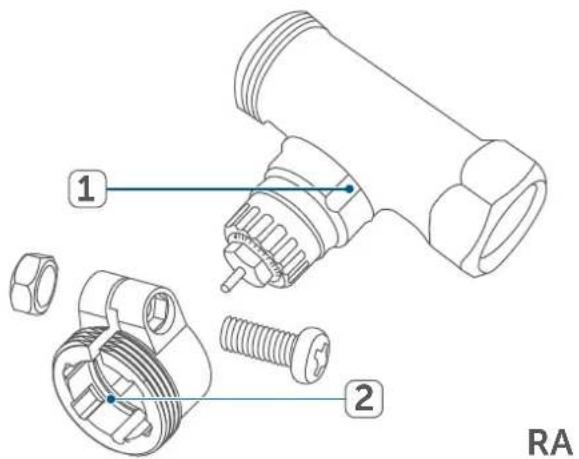

Danfoss RA

De kraanhuizen van Danfoss hebben rondom langwerpige inkervingen (1) die ook een betere zitting van de adapter na het vastklikken garanderen.

Let er bij de montage op dat de positie van de ribbels in de adapter (2) precies overeenkomt met die van de inkervingen (1) op de kraan. Klik de gepaste adapter volledig op de kraan vast.

Na het vastklikken op het kraanhuis dient u de adapter met de bijgeleverde schroef en moer te bevestigen.

1 2 RA

Afbeelding 6

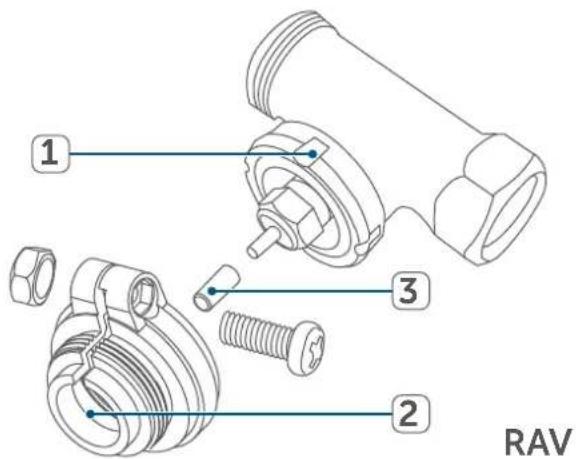

Danfoss RAV

De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen (1) die ook een betere zitting van de adapter na het vastklikken garanderen.

Let er bij de montage op dat de positie van de ribbels in de adapter (2) precies overeenkomt met die van de inkervingen (1) op de kraan. Klik de gepaste adapter volledig op de kraan vast.

Op kranen van het type RAV moet voorafgaande aan de montage de spilverlenging (3) op de kraanstift worden geplaatst.

1 2 3 RAV

Afbeelding 7

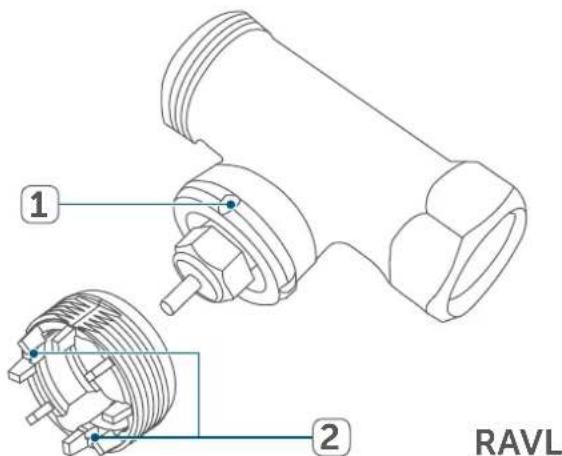

Danfoss RAVL

De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen (1) die ook een betere zitting van de adapter na het vastklikken garanderen.

Let er bij de montage op dat de positie van de ribbels in de adapter (2) precies overeenkomt met die van de inkervingen (1) op de kraan. Klik de gepaste adapter volledig op de kraan vast.

De adapter RAVL hoeft niet te worden vastgeschroefd.

1 2 RAVL

Afbeelding 8

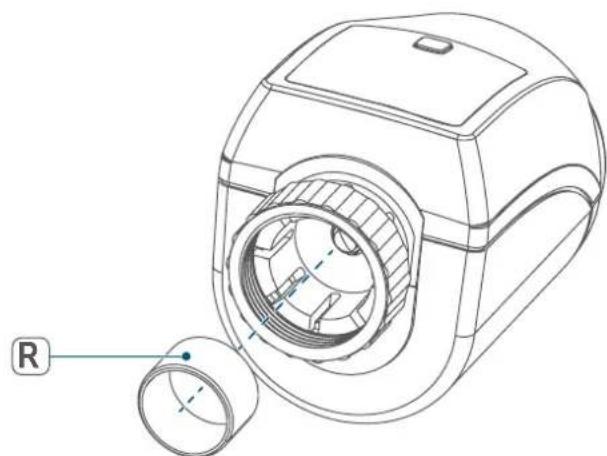

6.2.3 Steunring

Bij kranen van bepaalde fabrikanten heeft het deel van de kraan dat in het apparaat zit, een kleine diameter, zodat het apparaat los op de kraan zit. In dit geval dient voorafgaande aan de montage de bijgeleverde steunring (R) in de flens van het apparaat te worden aan-gebracht.

Na het plaatsen van de batterijen beweegt de motor eerst terug om de montage te vereenvoudigen. Ondertussen verschijnen 'VALVE install' en het activiteitssymbool (n).

Zodra de radiatorthermostaat succesvol gemonteerd is, moet in de volgende stap voor de aanpassing aan de kraan een adaptatiebeweging (VALVEadapl) worden uitgevoerd. Ga hiervoor als volgt te werk:

- Als op het display 'VALVE odopl' staat, druk dan op het instelwiel / de boost-toets (E) om de adaptatiebeweging te starten.

Als de achtergrondverlichting van het display uitgeschakeld is, moet u de toets (E) een tweede keer indrukken om de adaptatiebeweging te starten.

De radiatorthermostaat voert nu een adapteerbeweging uit. Hierbij verschijnen 'VALVE adapt' en het activiteitsymbool (n) op het display. Ondertussen is geen bediening mogelijk. Na de succesvolle adaptatiebeweging verschijnt de normale weergave op het display.

Werd de adaptatiebeweging al voor de montage uitgevoerd of wordt er een foutmelding (F1, F2, F3) weergegeven, dan dient u op het instelwiel / de boosttoets (E) te drukken. De motor neemt dan opnieuw de positie 'VALVE Install' in.

7 Bediening

Na het aanleren en de montage staan direct aan het apparaat eenvoudige bedieningsfuncties tot uw beschikking.

Als de radiatorthermostaat zich in de stand-bymodus bevindt, moet u het instelwiel (E) voorafgaande aan de bediening één keer indrukken om hem te activeren.

- Temperatuur: draai het instelwiel (E) naar rechts of links om de temperatuur van de radiator handmatig te veranderen. In automatisch bedrijf blijft de handmatig ingestelde temperatuur tot de volgende schakeltijd behouden. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. In handmatig bedrijf blijft de temperatuur tot de

volgende handmatige wijziging behouden.

- Handmatig en automatisch bedrijf: druk lang op het instelwiel (E) om tussen handmatig en automatisch bedrijf te wisselen. In het automatische bedrijf is het verwarmingsprofiel actief dat met de Homematic IP App is ingesteld. In het handmatige bedrijf kan de temperatuur direct op het apparaat of via de app worden ingesteld en blijft deze tot aan de volgende handmatige wijziging behouden.

- Boost-functie: druk kort op het instelwiel (E) om de boostfunctie te activeren voor het snel, kortstondig verwarmen van de radiator door het openen van de kraan. Daardoor wordt direct een aangenaam warmtegevoel in het vertrek bereikt.

De bedieningsvergrendeling van de radiatorthermostaat kan met de Homematic IP App worden geactiveerd en gedeactiveerd. Tik op het menusymbool linksboven op het beeldscherm in de app en selecteer het menupunt 'Apparaatoverzicht'. Tik op de desbetreffende radiatorthermostaat om de bedieningsvergrendeling op 'AAN' of 'UIT' te zetten.

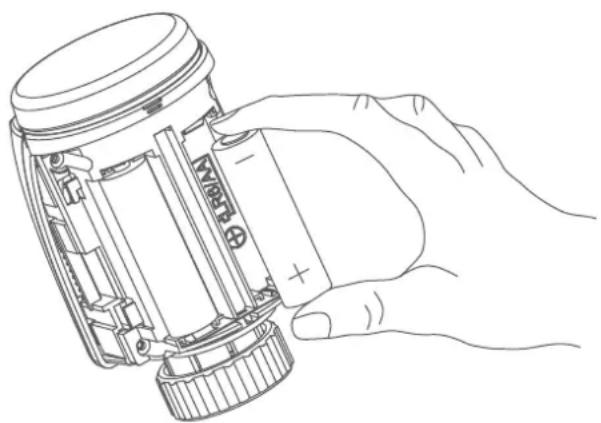

8 Batterijen vervangen

Als het symbool voor lege batterijen (☐) op het display of in de app verschijnt, dient u de verbruikte batterijen te vervangen door twee nieuwe batterijen van het type LR6/mignon/AA. Let daarbij op de juiste polariteit van de batterijen.

Ga als volgt te werk om nieuwe batterijen in de radiatorthermostaat te plaatsen:

- trek het batterijvakdeksel (D) in een eerste stap naar achteren en in een tweede stap naar beneden eraf.

Afbeelding 10
- Verwijder de batterijen.

- Plaats twee nieuwe 1,5V-batterijen van het type LR6/mignon/AA in de batterijvakken. Let hierbij op de juiste polariteit aan de hand van de markering.

• Sluit het batterijvakdeksel (D) weer.
• Let na het plaatsen van de batterijen op de flitsvolgorde van het ledje (zie '9.4 Foutcodes en knipperreeksen' op pagina 89).

Na het plaatsen van de batterijen voert de radiatorthermostaat eerst gedurende ca. 2 seconden een zelftest uit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op.

Let op! Explosiegevaar bij onjuiste vervanging van de batterijen. Alleen vervangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen niet in het vuur werpen. Batterijen niet blootstellen aan overmatige warmte. Batterijen niet kortsluiten. Er bestaat explosiegevaar!

Let op! Bij de omgang met lekken-de batterijen dient huid- en oog-contact te worden vermeden.

Draag geschikte veiligheidshandschoenen als u lekkende batterijen en resten uit een apparaat verwijdert! Bij huidcontact met veel water afspoelen!

9 Storingen oplossen

9.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan de radiatorthermostaat ook bij een lage batterijspanning worden gebruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal worden gezonden.

Als tijdens het zenden de spanning weer wegvalt, verschijnen het symbool voor lege batterijen (a) en de foutcode aan het apparaat (zie '9.4 Foutcodes en knipperreeksen' op pagina 89).

Vervang in dat geval de lege batterijen door twee nieuwe (zie '8 Batterijen vervangen' op pagina 87).

Als een lege batterij niet wordt opgemerkt, dan beweegt de radiatorthermostaat in een 'klepstoringspositie' om te voorkomen dat het apparaat wegens te gering batterijvermogen niet meer de ingestelde temperatuur in de ruimte kan aanhouden. Af fabriek is een kraanstoringsstand van 15% ingesteld.

9.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht de led bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communatiestoring zijn (zie '12 Algemene instructies voor de draadloze werking' op pagina 91). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

9.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100% conform de norm ontwikkeld en geproduceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In be-paalde situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem echter wel het geval zijn, wanneer er meerdere en intensieve inleerprocessen actief zijn. Een over-schrijding van de duty cycle-limiet kan zich uiten door het tijdelijk niet functi-oneren van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

9.4 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing
F1 Kraanaandrijving stroef		Controleer of de sto-ter van de radiatorkraan klemt.
F2 Instelbereik te groot		Controleer de bevestiging van de radiatorthermo-staat
F3 Instelbereik te klein		Controleer of de sto-ter van de radiatorkraan klemt.
Batterijsymbool (☐) Batterijspanning laag		Vervang de batterijen van het apparaat (zie '8 Batte-rijen vervangen' op pagina 87).
Antennesymbool (¶) knip-pert	Communicatiestoring met het Homematic IP Access Point	Controleer de verbinding met het Homematic IP Access Point.
Slotsymbool (☐)	Bedieningsvergrendeling actief	Deactiveer de bedienings-vergrendeling in de app.
Kort oranje knipperen	Draadloze overdracht/ zendpoging of configura-tiegegevens worden over-gedragen	Wacht tot de overdracht beeindigd is.
1x lang groen branden Proces bevestigd		U kunt met de bediening doorgaan.
1x lang rood oplichten	Proces mislukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie '9.2 Commando niet be-vestigd' op pagina 88) of (zie '9.3 Duty cycle' op pagina 88).
Kort oranje knipperen (om de 10 s)	Inleermodus actief	Voer ter bevestiging de laatste vier cijfers van het apparaatserienummer in (zie '6.1 Inleren' op pagina 81).
Kort oranje oplichten (na groene of rode ontvangst-melding)	Batterijen leeg	Vervang de batterijen (zie '8 Batterijen vervangen' op pagina 87).
6x lang rood knipperen Apparaat defect		Controleer de weergave in uw app of neem contact op met uw dealer.
1x oranje en 1x groen oplichten (na het plaatsen van de batterijen)	Testindicatie	Wanneer de testindicatie weer is gedoofd, kunt u doorgaan.
Lang en kort oranje knip-peren (afwisselend)	Actualisatie van de appa- raatsoftware (OTAU)	Wacht totdat de update is beëindigd.

10 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Om de fabrieksinstellingen van de radiatorthermostaat te herstellen, gaat u als volgt te werk:

• trek het batterijvakdeksel (D) in een eerste stap naar achteren en in een tweede stap naar onderen eraf ( zie afbeelding).
• Verwijder de batterijen.
• Plaats de batterijen overeenkomstig de polariteitsmarkeringen terug (→zie afbeelding) en houd tegelijkertijd de systeemtoets (C) gedurende 4 s ingedrukt tot het ledje snel oranje begint te knipperen (→zie afbeelding).
• Laat de systeemtoets weer los.
• Houd de systeemtoets opnieuw 4 s ingedrukt, tot de led groen begint te branden.
• Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit.

11 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doek licht met lauw wa- ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmid-delen. Deze kunnen de kunststof kast en opschriften aantasten.

12 Algemene instructies voor de draadloze werking

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht-vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmlP-eTRV-2 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.homematic-ip.com

13 Verwijdering als afval Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat en de batterijen of accu's niet mogen worden weggegooid het huisvuil, restafval of in de gele isbak of zak.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelen die bij de levering zijn inbegrepen en de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt

voor afgedankte elektrische en elektronische apparaten of afgedankte batterijen te brengen. Ook distributeurs van elektrische en elektronische apparaten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen.

Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van afgedankte elektrische en elektronische apparaten en afgedankte batterijen.

U bent verplicht om afgedankte batterijen en accu's die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit-sluitend bedoeld voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Levensduur batterijen: 2 jaar (typ.)

Beschermingsgraad: IP20

Verontreinigingsgraad: 2

Omgevingstemperatuur: 0 tot 50 °C

Afmetingen (b x h x d): 58 x 71 x 97 mm

Gewicht: 205 g (incl. batterijen)

Zendfrequentieband: 868,0-868,6 MHz 869,4-869,65 MHz

Maximaal zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 300 m

Constructie van het regel-

en stuurapparaat (RS): Onafhankelijk gemonteerd, elektronisch regel- en besturingsapparaat

Werkwijze: type 1

Aansluiting: M30 x 1,5 mm

Technische wijzigingen voorbehouden.
