GEBRUIKSAANWIJZING HmIP-WTH-A Homematic IP

• Documentatie © 2018 eQ-3 AG, DuitslandAlle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmen-ten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemi-sche middelen worden verveelvoudigd of verwerkt.Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk.Alle handelsmerken en octrooirechten worden erkend.Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondiging mogelijk.158463 (web) | Versie 1.4 (02/2024) Inhoudsopgave 1 Leveringsomvang p. 73
• 2 Instructies bij deze handleiding p. 73
• 3 Gevarenaanduidingen p. 73

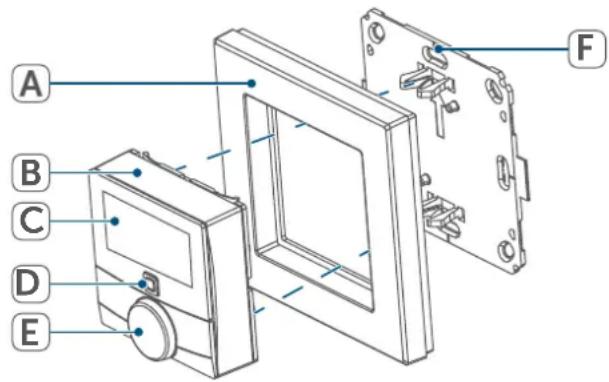

• 4 Werking en overzicht van het apparaat p. 74
• 5 Algemene systeeminformatie p. 75
• 6 Inbedrijfstelling p. 75

6.2.3 Montage op een inbouwdoos ...........................................................78

Wandthermostaat met luchtvoch- tigheidssensor 1x Wisselframe 1x Wandhouder 2x Dubbelzijdige plakstrips 2x Schroeven 3,0 x 30 mm 2x Pluggen 5 mm 2x 1,5V-batterij LR6/mignon/AA 1x Handleidingen 2 Instructies bij deze handleiding Lees deze handleiding zorgvuldig door voordat u uw HomematicIP apparaten in gebruik neemt. Bewaar de handlei- ding, om ze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee. Gebruikte symbolen: Let op! Hier wordt op een risico attent gemaakt. Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informa- tie. 3 Gevarenaanduidingen Voorzichtig! Explosiegevaar bij onjuiste vervanging van de batte- rijen. Alleen vervangen door bat- terijen van hetzelfde of een gelijk- waardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen niet in het vuur werpen. Batterijen niet aan overdreven warmte blootstellen. Batterijen niet kortsluiten. Er bestaat explo- siegevaar! Uitgelopen of beschadigde batte- rijen kunnen bij aanraking met de huid brandwonden veroorzaken; gebruik daarom in dergelijk geval geschikte veiligheidshandschoe- nen. Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onder- houden. In geval van een defect dient u het apparaat door een specialist te laten controleren. Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan. Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, tril- lingen, langdurig zonlicht of an- dere warmtebronnen, koude en mechanische belastingen. Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plastic folies en zakken, vormstukken van styropor enz. kunnen door kinderen als gevaarlijk speelgoed worden ge- bruikt. Voor zaak- of personenschade die door een onjuist gebruik of niet- naleving van de gevarenaandui- dingen veroorzaakt is, zijn wij niet aansprakelijk. In dergelijke geval- len vervalt ieder garantierecht!74 Werking en overzicht van het apparaat Voor gevolgschade stellen wij ons niet aansprakelijk! Het apparaat is uitsluitend geschi- kt voor gebruik in woonruimten en soortgelijke omgevingen. Elk ander gebruik dan wat in deze handleiding beschreven wordt, is oneigenlijk en leidt tot de uitslui- ting van garantie en aansprakelijk- heid. 4 Werking en overzicht van het apparaat Met de Homematic IP Wandthermo- staat kunt u uw vloerverwarming in combinatie met Homematic IP Vloer- verwarmingsactoren of uw conven- tionele radiatoren met Homematic IP Radiatorthermostaten tijdgestuurd regelen en verwarmingsfasen aan uw individuele behoeften aanpassen. De wandthermostaat meet de temperatu- ur en luchtvochtigheid in het vertrek en geeft deze cyclisch door aan de vloerverwarmingsactor resp. de radi- atorthermostaten, zodat de kamertem- peratuur exact kan worden geregeld. U kunt de wandthermostaten aan een Homematic IP CCU3 of ook – voor een comfortabele besturing met de Home- matic IP App – aan het Homematic IP Access Point inleren. Dankzij de batte- rijvoeding biedt de wandthermostaat een hoge flexibiliteit bij de keuze van de montageplaats. De montage en demontage zijn met het bijgeleverde wisselframe zeer eenvoudig mogelijk, doordat de montageplaat op verschil- lende ondergronden zoals muurwerk, meubels, tegels of glas geschroefd of geplakt kan worden. Bovendien is het mogelijk, de wandthermostaat in be- staande schakelaarseries te integreren. Overzicht van het apparaat: (A) Wisselframe (B) Elektronische unit (thermostaat) (C) Display (D) Systeemtoets (inleertoets en led) (E) Instelwiel (F) Montageplaat Overzicht van het display: Instel-/werkelijke temperatuur Luchtvochtigheid Waarschuwing voor bedauwing Raam-open-symbool Batterijsymbool Draadloze overdracht Boostfunctie Handmatig bedrijf Automatisch bedrijf Vakantiemodus Verwarmen Koelen Bedieningsvergrendeling Ingestelde temperatuur

E75 Algemene systeeminformatie 5 Algemene systeeminformatie Dit apparaat is een onderdeel van HomematicIP en communiceert via het HomematicIP Zendprotocol. Alle apparaten van de binnenklimaatop- lossing kunnen comfortabel en indi- vidueel via een smartphone met de HomematicIP App worden geconfi- gureerd. Welke functies binnen het HomematicIP Systeem in combinatie met andere componenten mogelijk zijn, vindt u in het HomematicIP Ge- bruikershandleiding. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com. 6 Inbedrijfstelling Lees dit hoofdstuk volledig door, voordat u met het inleren begint. Voor het inleren en inrichten van de wandthermostaat met behulp van een CCU3 vindt u gedetaille- erde informatie in de WebUI handleiding op onze homepage www.homematic-ip.com. De wandthermostaat moet eerst wor- den ingeleerd om met andere appa- raten in uw systeem te kunnen com- municeren. Voor de regeling van uw verwarming kunt u de wandthermo- staat inleren aan het HomematicIP Ac- cess Point, zoals beschreven in (zie ‚6.1 Inleren aan het HomematicIP Access Point‘ op pagina 75).

6.1 Inleren aan het HomematicIP

Access Point Configureer eerst uw HomematicIP Access Point via de HomematicIP App om nog ande- re HomematicIP apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het accesspoint. Voor het inleren van de wandthermo- staat aan het accesspoint gaat u als volgt te werk:

• Open de HomematicIP app op uw smartphone.

• Selecteer het menu-item ‘Apparaat inleren’.

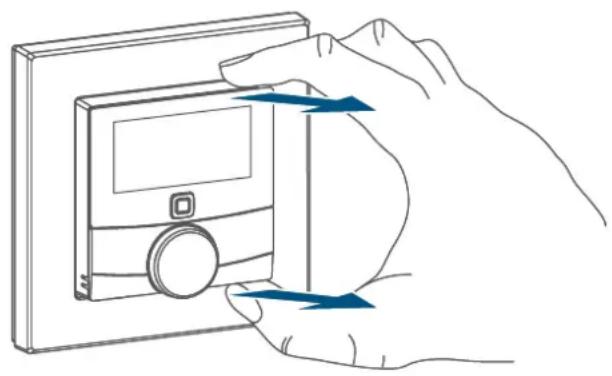

• Pak de elektronische unit (B) opzij vast en trek deze uit het frame.

• Trek de isolatiestrip uit het batterij- vakje van de wandthermostaat.

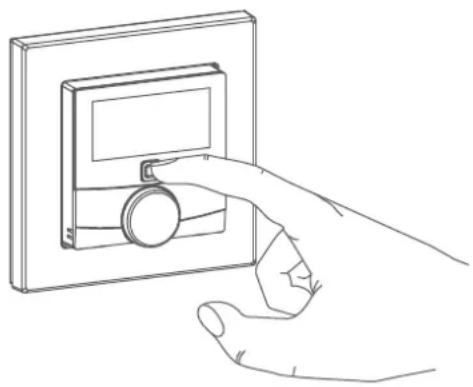

• De aanleermodus is 3 minuten ac- tief.76 Inbedrijfstelling U kunt de inleermodus handmatig voor nog eens 3 minuten starten door kort op de systeemtoets (D) te drukken. Het apparaat verschijnt automatisch in de HomematicIP app.

• Het apparaat verschijnt automa- tisch in de HomematicIP app.

• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat- nummer (SGTIN) in te voeren of de QR-code te scannen. Het ap- paraatnummer vindt u op de bijge- leverde sticker of op het apparaat zelf.

• Wacht tot het inleerproces voltooid is.

• Ter bevestiging van een succesvol aanleerproces brandt de led groen. Het apparaat is nu gebruiksklaar.

• Indien de led rood brandt, dient u het opnieuw te proberen.

• Kies de gewenste oplossing voor uw apparaat.

• Wijs het apparaat in de app toe aan een vertrek en geef het apparaat een naam.

• De configuratie wordt vervolgens uitgevoerd in de HomematicIP- app

Lees dit hoofdstuk volledig door, voordat u met de montage begint. U kunt de wandthermostaat met het bijgeleverde wisselframe (A) monteren of comfortabel in een bestaande scha- kelaarserie integreren (zie ‚6.2.4 Mon- tage in meervoudige combinaties‘ op pagina 79). Bij de montage in het wisselframe kunt u de wandthermostaat

• met behulp van de bijgeleverde dubbelzijdige plakstrips of

• de bijgeleverde schroeven op de wand bevestigen. Als alternatief kunt u de wandthermo- staat op een inbouwdoos monteren.

6.2.1 Montage met plakstrips

Ga als volgt te werk om de in elkaar gezette wandthermostaat met de plak- strips te monteren:

• Kies een willekeurige montage- plaats. Let op dat de montageonder- grond glad, vlak, onbeschadigd, schoon, vrij van vet en oplosmid- delen en niet te koud is, zodat de plakstrip duurzaam kan hechten.

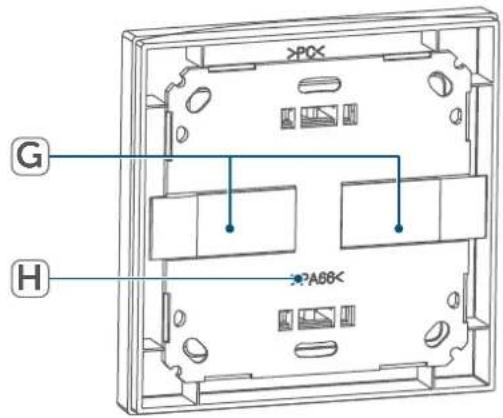

• Bevestig de plakstrips (G) op de achterzijde van de montageplaat (F) in de daarvoor bestemde mar- keringen. Let op dat u de tekst aan de achterzijde kunt lezen (H) en de klemmen van de montageplaat in de openingen van de wandthermo- staat vastklikken.77 Inbedrijfstelling

Verwijder de folie van de plakstrips.

• Druk nu de in elkaar gezette wand- thermostaat met de achterzijde op de gewenste positie tegen de wand.

6.2.2 Montage met schroeven

Ga als volgt te werk om de wandther- mostaat met de schroeven te monte- ren:

• Kies een geschikte montageplaats. Waarborg dat op de geselecteerde positie geen leidingen in de wand lopen!

• Houd de montageplaat (F) op de gewenste montagepositie. Let erop dat de pijl aan de voorzijde van de montageplaat naar boven gericht is.

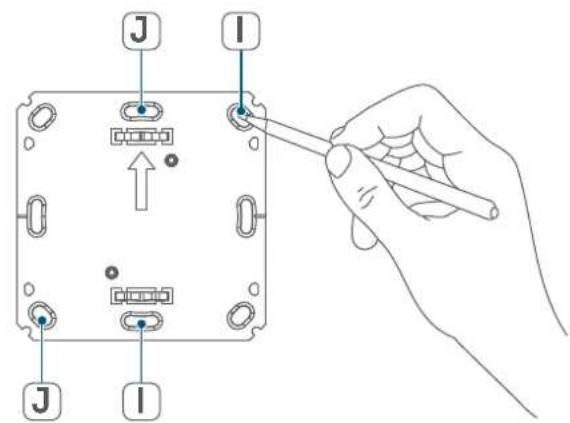

• Teken twee van de boorgaten(J) aan de hand van de montageplaat (diagonaal tegenoverliggend) met een pen af op de wand.

Boor de gemarkeerde gaten. Bij stenen wanden gebruikt u een 5mm-boor voor de pluggen. Bij houten wanden kunt u een 1,5mm-boor gebruiken, om het indraaien van de schroeven te vergemakkelijken.

• Monteer de montageplaat door indraaien van de bijgeleverde plug- gen en schroeven (K).

Breng het wisselframe (A) aan op de montageplaat.78 Inbedrijfstelling

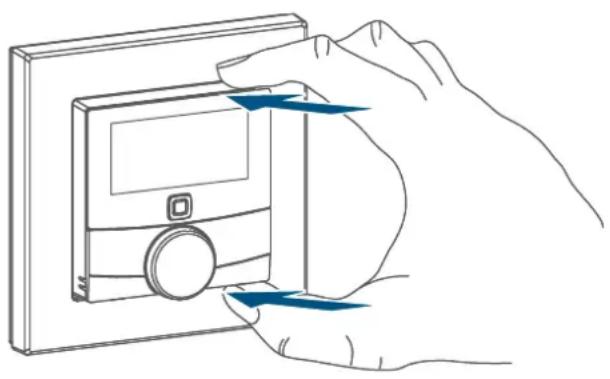

• Plaats de elektronische unit (B) (zie afbeelding 1). Let op dat de tekst ‘TOP’ en de pijlen aan de achterzi- jde naar boven wijzen en de klem- men van de montageplaat in de openingen van de elektronische unit vastklikken.

6.2.3 Montage op een inbouwdoos

U kunt de wandthermostaten met be- hulp van de gaten (I) op een inbouw-/ installatiedoos monteren (zie afbeelding). In de inbouwdoos mogen zich geen open kabeleinden bevinden. Als voor de montage of installatie van het apparaat wijzigingen in of werkzaamheden aan de huisins- tallatie (bijv. demontage, over- brugging van schakelaars of con- tactdoosinzetstukken) of aan de laagspanningsverdeling noodza- kelijk zijn, moeten de volgende veiligheidsinstructies in acht wor- den genomen: Opmerking! Installatie alleen door personen met desbetreende elektrotechnische kennis en erva- ring!* Door een onjuiste installatie brengt u uw eigen

• het leven van de gebruikers van de elektrische installatie in gevaar. Met een onjuiste installatie riskeert u ernstige materiële schade, bijv. door brand. Het risico bestaat dat u per- soonlijk aansprakelijk wordt gesteld voor personen- en zaakschade. Neem contact op met een elektricien! *Vereiste vakkennis voor de installatie: Voor de installatie is met name de vol- gende vakkennis vereist:

• de toe te passen ‘5 veiligheidsre- gels’: vrijschakelen; tegen opnieuw inschakelen beveiligen; spannings- vrijheid controleren; aarden en kortsluiten; aangrenzende onder- delen die onder spanning staan, afdekken of afsluiten;

• selecteren van het geschikte ge- reedschap, de meettoestellen en eventuele persoonlijke bescher- mingsmiddelen;

• analyse van de meetresultaten;

• kiezen van het elektrische installa- tiemateriaal ter waarborging van de uitschakelvoorwaarden;

• IP-beschermingsgraden;

• inbouw van het elektrische installa- tiemateriaal;

• aard van het voedingsnet (TN- systeem, IT-systeem, TT-systeem) en de hieruit volgende aansluit- voorwaarden (klassieke nulleider, aarding, noodzakelijke extra maat- regelen enz.).79 Bediening

6.2.4 Montage in meervoudige

combinaties U kunt de wandthermostaat zowel met het bijgeleverde frame (A) als met het frame van andere fabrikanten ge- bruiken of de elektronische unit (B) in een meervoudig frame integreren. U kunt de montageplaat (F) flexibel op de wand bevestigen met plakstrips of schroeven. Bij de montage in meer- voudige combinaties dient u erop te letten dat de montageplaat van de wandthermostaat direct naast de reeds bevestigde montageplaten/draagrin- gen aangebracht en hieraan uitgelijnd wordt. De wandthermostaat past in in de frames van de volgende fabrikanten: Hersteller Rahmen Berker S.1, B.1, B.3, B.7 Glas ELSO Joy GIRA System 55, Standard 55, E2, E22, Event, Esprit merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan JUNG A 500, AS 500, A plus, Acreation 7 Bediening Na de configuratie staan direct aan het apparaat eenvoudige bedieningsfunc- ties tot uw beschikking. Als de wandthermostaat zich in de stand-bymodus, bevindt, moet u het instelwiel (E) vóór de bedie- ning een keer indrukken om hem te activeren.

• Temperatuur: draai het instelwiel (E) naar rechts of links om de tem- peratuur handmatig te verande- ren. In automatisch bedrijf blijft de handmatig ingestelde tempe- ratuur tot de volgende schakeltijd behouden. Daarna wordt het in- gestelde weekprofiel weer geacti- veerd. In handmatig bedrijf blijft de temperatuur tot de volgende hand- matige wijziging behouden.

• Boost-functie voor Homematic IP Radiatorthermostaten: druk kort op het instelwiel (E) van de wand- thermostaat om de Boost-functie voor het snelle, kortstondige ver- warmen van de radiator te active- ren door de kraan te openen. Daar- door wordt direct een aangenaam warmtegevoel in het vertrek be- reikt. 8 Batterijen vervangen Als het symbool voor lege batterijen ( ) op het display of in de app verschijnt, dient u de verbruikte batterijen te ver- vangen door twee nieuwe batterijen van het type LR03/micro/AAA. Let daarbij op de juiste polariteit van de batterijen. Ga als volgt te werk om de batterijen van de wandthermostaat te vervangen:

• in gemonteerde toestand kan de elektronisch unit (B) eenvoudig uit het frame (A) en van de montage- plaat (F) getrokken worden. Pak de elektronische unit opzij vast en trek deze uit het frame (zie af- beelding). Het is niet nodig om het apparaat te openen.80 Storingen oplossen

• Draai de elektronische unit om, zodat u de batterijen kunt verwij- deren resp. plaatsen.

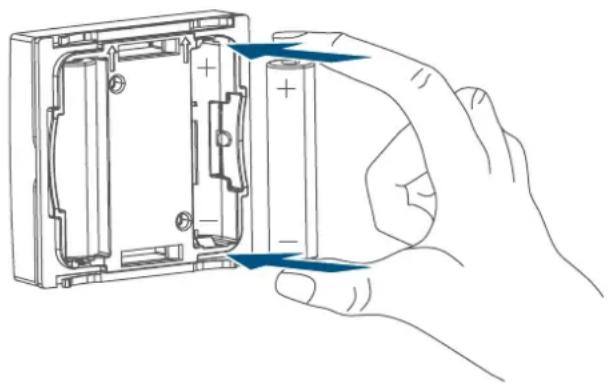

• Plaats twee nieuwe 1,5V-batterijen LR03/micro/AAA in het batterijvak. Let hierbij op de juiste polariteit, zoals gemarkeerd.

Plaats de elektronische unit weer in het frame. Let op dat de tekst ‘TOP’ en de pijlen aan de achterzijde van de elektronische unit naar bo- ven wijzen en de klemmen van de montageplaat in de openingen van de elektronische unit vastklikken.

• Let bij het plaatsen van de batte- rijen op de knipperreeksen van de led (zie ‚9.4 Foutcodes en knipper- reeksen‘ op pagina 82). Na het plaatsen van de batterijen voert de wandthermostaat gedurende ca. 2 seconden een zelftest uit. Daarna volgt de initialisatie. Tot slot verschijnt de testindicatie: oranje en groen oplich- ten. 9 Storingen oplossen

Als de spanningswaarde dit toestaat, kan de wandthermostaat ook bij een lage batterijspanning worden gebru- ikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal worden gezonden. Als tijdens het zenden de spanning weer afbreekt, verschijnen het symbool voor lege batterijen ( ) en de foutcode aan het apparaat (zie ‚9.4 Foutcodes en knipperreeksen‘ op pagina 82). Vervang in dat geval de lege batterijen door twee nieuwe (zie ‚8 Batterijen ver- vangen‘ op pagina 79).

9.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, dan licht de led bij het afsluiten van de misluk- te overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie ‚12 Al- gemene instructies voor de draadloze werking‘ op pagina 84). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,

• de ontvanger kan het commando niet uitvoeren (lastuitval, mechani- sche blokkering enz.) of

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentie- bereik van 868 MHz bedraagt de ma- ximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richt- lijn worden HomematicIP apparaten 100% conform de norm ontwikkeld en geproduceerd. In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In afzon- derlijke situaties kan dit bij de inbedri- jfstelling of eerste installatie van een systeem wel het geval zijn, wanneer meerdere en zendintensieve aanleer- processen actief zijn. Een overschri- jding van de duty-cycle-limiet wordt aangegeven door drie keer langzaam rood knipperen van de led en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na kor- te tijd (max. 1 uur) werkt het apparaat weer normaal.82 Storingen oplossen

9.4 Foutcodes en knipperreeksen

Fout- en knippercode Betekenis Oplossing Batterij-symbool ( ) Batterij-spanning gering Vervang de batterij van het apparaat (zie ‚8 Batte- rijen vervangen‘ op pagina 79). Antenne-Symbool knip- pert (

Communicatiestoring naar het HomematicIP Access Point/de vloerver- warmingsactor Controleer de verbinding naar het HomematicIP Access Point/de vloerver- warmingsactor. Symbool voor de lucht- vochtigheid knippert (

Vochtgrens (60%) in het vertrek overschreden Ventileer het vertrek en schakel eventueel om van koel- naar verwarmings- bedrijf Bedauwings- en koelsym- bool knipperen (

Vochtingang bij Multi IO Box werd geactiveerd Ventileer het vertrek en schakel eventueel om van koel- naar verwarmings- bedrijf Slotsymbool (

Bedieningsvergrendeling actief Deactiveer de bedienings- vergrendeling in de App Kort oranje knipperen Draadloze overdracht, zendpoging, gegevens- overdracht Wacht tot de overdracht beëindigd is. 1x lang groen oplichten Proces bevestigd U kunt met de bediening doorgaan. 1x lang rood oplichten Proces mislukt Probeer het opnieuw (zie ‚9.2 Commando niet be- vestigd‘ op pagina 80). Kort oranje knipperen (om de 10 sec.) Inleermodus actief Voer de laatste vier cijfers van het apparaat-serie- nummer in ter bevesti- ging (zie ‚6.1 Inleren aan het HomematicIP Access Point‘ op pagina 75). Kort oranje oplichten (na groene of rode ontvangst- melding) Batterijen leeg Vervang de batterijen (zie ‚8 Batterijen vervangen‘ op pagina 79).83 Herstellen van de fabrieksinstellingen 1x lang rood oplichten Proces mislukt of du- ty-cycle-limiet bereikt Probeer het opnieuw (zie ‚9.2 Commando niet be- vestigd‘ op pagina 80) of (zie ‚9.3 Duty Cycle‘ op pagina 81). 6x lang rood knipperen Apparaat defect Controleer de weergave in uw app of neem con- tact op met uw dealer. 1x oranje en 1x groen oplichten (na het plaatsen van de batterijen) Testindicatie Zodra de testindicatie gedoofd is, kunt u doorgaan. 10 Herstellen van de fabrieksinstellingen De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen ver- loren. Ga als volgt te werk om de fabrieksin- stellingen van de wandthermostaat te herstellen:

• Pak de elektronische unit (B) opzij vast en trek deze uit het frame (zie afbeelding).

• Verwijder een batterij.

• Plaats de batterij overeenkomstig de aangegeven polariteit (zie af- beelding) un houd tegelijkertijd de systeemtoets (D) gedurende 4 sec. ingedrukt, totdat de led snel oranje begint te knipperen (zie afbeelding).

• Laat de systeemtoets weer los.

• Houd de systeemtoets opnieuw 4 sec. ingedrukt, tot de led groen begint te branden.

• Laat de systeemtoets weer los om het herstel van de fabrieksinstellin- gen te voltooien. Het apparaat voert een herstart uit. 11 Onderhoud en reiniging Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat reparaties over aan een vakman.84 Algemene instructies voor de draadloze werking 12 Algemene instructies voor de draadloze werking De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kun- nen worden uitgesloten. Andere sto- rende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten. Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht- vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol. Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype HomematicIP HmIP-WTH-1, HmIP-WTH-A in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschik- baar onder het volgende internetadres: www.homematic-ip.com 13 Verwijdering als afval Informatie over verwijdering als afval Dit symbool betekent dat het apparaat en de batterijen of accu’s niet mogen worden weggegooid met het huisvuil, restafval of in de gele vuilnisbak of zak. Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelen die bij de levering zijn inbegrepen en de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elekt- ronische apparaten of afgedankte bat- terijen te brengen. Ook distributeurs van elektrische en elektronische ap- paraten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen. Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van af- gedankte elektrische en elektronische apparaten en afgedankte batterijen. U bent verplicht om afgedankte bat- terijen en accu’s die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten. Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur. Conformiteitsinformatie De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bedo- eld voor de desbetreende autoritei- ten. Het is geen garantie voor bepaalde eigenschappen. Met technische vragen m.b.t. het ap- paraat kunt u terecht bij uw dealer.85 Technische gegevens 14 Technische gegevens Apparaatcode: HmIP-WTH-1, HmIP-WTH-A Voedingsspanning: 2x 1,5 V LR03/micro/AAA Stroomopname: 50 mA max. Levensduur batterijen: 2 jaar (typ.) Beschermingsgraad: IP20 Omgevingstemperatuur: 0 tot 35 °C Afmetingen (b x h x d): Zonder frame: 55 x 55 x 23,5 mm Met frame: 86 x 86 x 25 mm Gewicht: 100 g (incl. batterijen) Zendfrequentie: 868,3 MHz/869,525 MHz Ontvangersklasse: SRD class 2 Typisch bereik in het vrije veld: 250 m Duty cycle: < 1% per h / < 10% per h Werkwijze: type 1 Verontreinigingsgraad: 2 Technische wijzigingen voorbehouden.Kostenloser Download der HomematicIP App! Free download of the HomematicIP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de
